2019年中考物理试题分类汇编专题 16磁现象与电磁感应(含答案)
中考物理电磁现象历年真题及答案解析
中考物理电磁现象历年真题及答案解析随着科技的发展，电磁现象在我们的日常生活中扮演着越来越重要的角色。
对于中考物理来说，电磁现象是必考的重点内容之一。
下面将根据历年真题为大家进行详细解析。
一、选择题1.【2019年真题】以下选项中，属于电磁感应现象的是（）。
A.电流的大小决定于电压和电阻B.移动导体在磁场中感应出电压和电流C.电流产生磁场，且磁场方向垂直于电流方向D.电流在导体中的传递速度等于光速解析：选项B中提到了"移动导体在磁场中感应出电压和电流"，符合电磁感应的特征。
故答案选B。
2.【2018年真题】现代社会通信中的传感器很多都采用了电磁感应的原理。
以下说法中正确的是（）。
A.手机屏幕上的触摸操作是利用电磁感应实现的B.雷电是由于母亲身上的静电带正电引起的C.蜂鸣器发出声音是因为电磁感应产生的震动D.电视机显示画面是利用电磁感应产生的光学效应解析：选项A中提到了"手机屏幕上的触摸操作是利用电磁感应实现的"，符合电磁感应在通信中的应用。
故答案选A。
二、填空题1.【2017年真题】两个电荷分别为Q1=5μC、Q2=-4μC，相距10cm，则它们在空间某点产生的电场强度大小为______N/C。
解析：根据电场强度公式E=k|Q|/r^2，代入相应数值计算得E=9×10^9×|5-4|/(0.1)^2=9×10^11 N/C。
2.【2016年真题】电磁感应现象的基本规律由___电磁感应定律和___法则分别描述。
解析：电磁感应现象的基本规律由法拉第电磁感应定律和楞次定律分别描述。
三、解答题1.【2015年真题】请解释电磁铁的工作原理。
解析：电磁铁的工作原理是利用通过线圈产生的磁场，使其吸引铁件。
当通过线圈的电流加大时，产生的磁场强度增大，从而提高了电磁铁的吸引力。
当断开通电回路时，电磁铁失去电源供给，磁场降为零，铁件也就失去了吸引力。

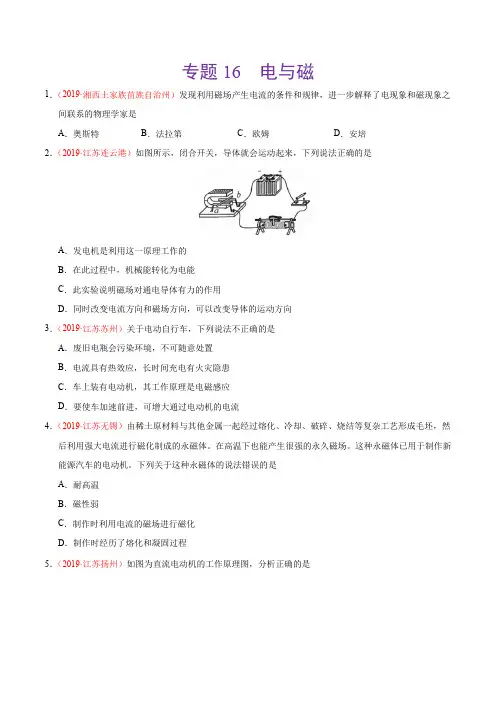

专题16 电与磁(第01期)-2019年中考真题物理试题分类汇编(原卷版)
专题16 电与磁1．（2019·湘西土家族苗族自治州）发现利用磁场产生电流的条件和规律，进一步解释了电现象和磁现象之间联系的物理学家是A．奥斯特B．法拉第C．欧姆D．安培2．（2019·江苏连云港）如图所示，闭合开关，导体就会运动起来，下列说法正确的是A．发电机是利用这一原理工作的B．在此过程中，机械能转化为电能C．此实验说明磁场对通电导体有力的作用D．同时改变电流方向和磁场方向，可以改变导体的运动方向3．（2019·江苏苏州）关于电动自行车，下列说法不正确的是A．废旧电瓶会污染环境，不可随意处置B．电流具有热效应，长时间充电有火灾隐患C．车上装有电动机，其工作原理是电磁感应D．要使车加速前进，可增大通过电动机的电流4．（2019·江苏无锡）由稀土原材料与其他金属一起经过熔化、冷却、破碎、烧结等复杂工艺形成毛坯，然后利用强大电流进行磁化制成的永磁体。
在高温下也能产生很强的永久磁场。
这种永磁体已用于制作新能源汽车的电动机。
下列关于这种永磁体的说法错误的是A．耐高温B．磁性弱C．制作时利用电流的磁场进行磁化D．制作时经历了熔化和凝固过程5．（2019·江苏扬州）如图为直流电动机的工作原理图，分析正确的是A．改变磁场方向可以改变线圈转动的方向B．电动机通电后不转，一定是电路断路C．电动机工作过程中，消耗的电能全部转化为机械能D．线圈连续转动是靠电磁继电器来实现的6．（2019·江西）如图所示，是小安同学自制的一个实验装置.他把带绝缘层的导线绕在塑料管外，导线两端连接着小灯泡，形成闭合电路，管内封闭一个强磁体。
沿图中所示方向来回快速摇动装置，小灯泡发光。
以下说法正确的是A．灯丝中电流方向保持不变B．实验现象表明电能够生磁C．该现象属于电磁感应现象D．此装置与电动机原理相同7．（2019·山东临沂）新能源电动汽车被越来越多的家庭所接受，其核心部件是电动机。
2019年中考物理真题分类汇编 电磁学分类(含解析)
专题分类：电磁学1..（2018日照）关于家庭电路用电的说法正确的是（）A．我国家庭电路的电压是380VB．给手机边充电边打电话是完全符合用电安全的原则C．更换灯泡，搬动用电器前不用断开电开关D．用电器的总功率过大是电路中电流过大的原因之一解析：A、我国家庭电路的电压值为220V，动力用电的电压为380V．故A错误；B、手机充电时接听电话，若充电器或电池不合格，有发生爆炸的可能，所以充电时不要接打电话，故B错误；C、在未断开电开关的情况下更换灯泡或搬动用电器，用电器处仍带电，容易发生触电事故。
故C错误；D、电流过大的原因：短路、总功率过大，故用电器的总功率过大是电路中电流过大的原因之一，故D正确。
2.（2018•青岛）如图所示电路，电电压保持不变。
下列说法正确的是（）A．同时闭合开关S1和S3，则电路会出现短路B．同时闭合开关S1和S2，则R2被短接，只有R1接入电路C．只闭合开关S1，则R1与R2串联；再将滑片P向左移，电路的总功率变大D．同时闭合开关S2和S3，则R1与R2并联；再将滑片P向左移，电路的总电阻变小解析：A、由图知，同时闭合开关S1和S3，导线将电两极连接起，则电路会出现短路，故A正确；B、同时闭合开关S1和S2，则R1被短接（被短路），只有R2接入电路，故B错误；C、只闭合开关S1，则R1与R2串联；再将滑片P向左移，变阻器连入电路中的电阻变小，根据电阻的串联规律，总电阻变小，根据P=可知，电路的总功率变大，故C正确；D、同时闭合开关S2和S3，则R1与R2并联；再将滑片P向左移，变阻器连入电路中的电阻变小，根据电阻的并联规律，电路的总电阻变小，故D正确。
故选：ACD。
故选：D。
3.（2018潍坊）“珍爱生命，注意安全”是中学生应具备的基本安全意识。
下列关于安全用电的说法正确的是（）A．只要不接触高压设备就不会触电B．使用测电笔时，手指不能接触笔尾金属体C．电灯的开关可以接在零线和灯泡之间D．一旦发生触电事故，应先切断电再进行抢救解析A、安全用电的原则是：不接触低压带电体，不靠近高压带电体，故A错误；B、使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的，故B错误；C、控制电路的开关应该接着用电器和火线之间，故C错误；D、发生触电事故时，千万不能用手去拉触电者，首先要立即切断电再采取措施抢救触电者，故D正确。

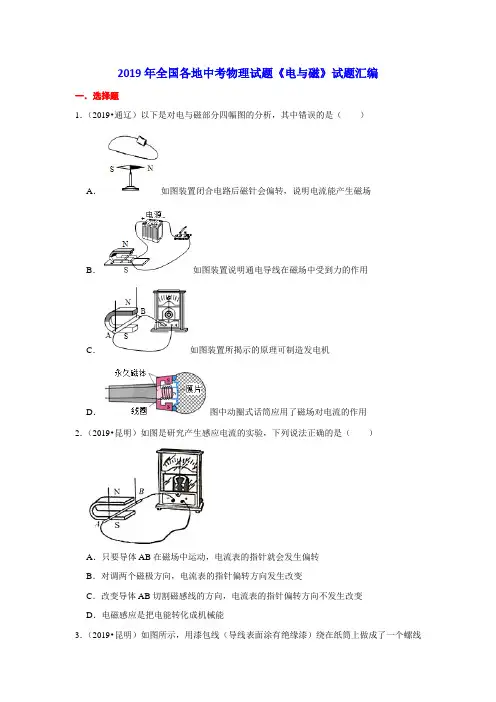

2019年全国各地中考物理试题《电与磁》试题汇编(最全)
2019年全国各地中考物理试题《电与磁》试题汇编一．选择题1．（2019•通辽）以下是对电与磁部分四幅图的分析，其中错误的是（）A．如图装置闭合电路后磁针会偏转，说明电流能产生磁场B．如图装置说明通电导线在磁场中受到力的作用C．如图装置所揭示的原理可制造发电机D．图中动圈式话筒应用了磁场对电流的作用2．（2019•昆明）如图是研究产生感应电流的实验，下列说法正确的是（）A．只要导体AB在磁场中运动，电流表的指针就会发生偏转B．对调两个磁极方向，电流表的指针偏转方向发生改变C．改变导体AB切割磁感线的方向，电流表的指针偏转方向不发生改变D．电磁感应是把电能转化成机械能3．（2019•昆明）如图所示，用漆包线（导线表面涂有绝缘漆）绕在纸筒上做成了一个螺线管，用来研究螺线管磁性强弱与哪些因素有关。
闭合开关后，发现螺线管能够吸引一些铁钉，要使它能吸引更多铁钉的办法是（）A．在纸筒中插入一根铁芯B．减少线圈匝数C．使滑动触头P向右滑动D．将电源正负极互换4．（2019•铜仁市）某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A．B．C．D．5．（2019•绥化）如图所示的四个装置中，说法正确的是（）A．图甲装置原理可用来制作发电机B．图乙装置可用来演示磁场对电流的作用C．图丙装置可用来演示电磁铁的磁性强弱与电流大小的关系D．图丁装置在工作过程中将机械能转化为电能6．（2019•海南）电风扇的核心装置是电动机，下列哪个实验揭示了电动机的工作原理（）A．B．C．D．7．（2019•黑龙江）如图所示四个实验中，能说明电动机工作原理的是（）A．B．C．D．8．（2019•齐齐哈尔）如图所示是动圈式话筒和扬声器的构造示意图。
讲话时的声音使膜片振动，与之相连的线圈也跟着一起振动，线圈中产生随声音变化的电流。
变化的电流通过扬声器的线圈，线圈就会在磁场中来回振动，带动纸盆也来回振动发出声音。
根据以上叙述思考，下列说法正确的是（）A．扬声器的线圈振动是因为通电导线在磁场中受到力的作用B．动圈式话筒是把电能转化成机械能的一种装置C．电风扇的工作原理与动圈式话筒的工作原理相同D．扬声器的工作原理是法拉第发现的电磁感应现象9．（2019•台州）能写红黑双色的磁画板截面如图所示，按下写字笔黑色按钮写出黑色的字，按下红色按钮写出红色的字，刷子左右移动则字消失。
2019年中考物理试题分类汇编——电磁铁专题(word版含答案)
2019年中考物理试题分类汇编——电磁铁专题1.（2019玉林，）如图所示，通电螺线管上方附近有一点M，小磁针置于螺线管的左侧附近。
闭合并关K，下列判断正确的是A.M点的磁场方向向左B.螺线管的左端为S极C.小磁针静止后，其N极的指向向左D.向右移动滑片P，螺线管的磁场增强2.(2019娄底，11)如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（）A．电磁铁的右端为N极B．小磁针将顺时针旋转C．当p向左滑动时，电磁铁的磁性增强，指示灯变暗D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小3（2019泸州，8）如图所示，一条形磁铁静止在粗糙的水平桌面上，通电螺线管与条形磁铁处于同一水平面上，并靠近。
开关闭合后，滑片P向下滑动的过程中，条形磁铁始终保持静止。
对条形磁铁所受摩擦力的判断，下列说法中正确的是（）A. 摩擦力减小，方向水平向左B. 摩擦力减小，方向水平向右C. 摩擦力增大，方向水平向左D. 摩擦力增大，方向水平向右4.（2019凉山州，11）法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于发现了巨磁电阻（GMR）效应，荣获了2007年诺贝尔物理学奖。
巨磁电阻效应是指某些材料的电阻在磁场的磁性增强时急剧减小的现象，如图所示，GMR是巨磁电阻，闭合S1、S2并使滑片P向左滑动，则（）A．电流表示数增大，电压表示数减小，小灯泡变亮B．电流表示数增大，电压表示数增大，小灯泡变亮C．电流表示数减小，电压表示数减小，小灯泡变暗D．电流表示数减小，电压表示数增大，小灯泡变暗5.（2019昆明，2）如图所示，用漆包线（导线表面涂有绝缘漆）绕在纸筒上做成了一个螺线管，用来研究螺线管磁性强弱与哪些因素有关。
闭合开关后，发现螺线管能够吸引一些铁钉，要使它能吸引更多铁钉的办法是A. 在纸筒中插入一根铁芯B. 减少线圈匝数C. 使滑动触头P向右滑动D. 将电源正负极互换6.（2019湖州，6）一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对（如图所示）。

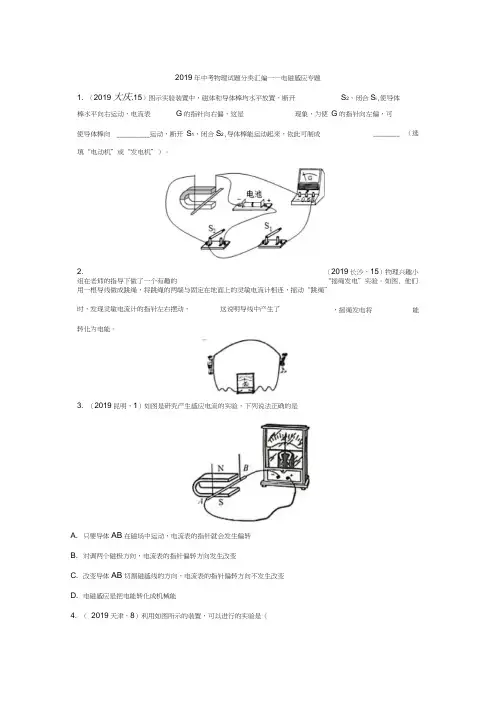

2019年中考物理试题分类汇编练习——电磁感应专题(word版含答案)
2019年中考物理试题分类汇编一一电磁感应专题1. （2019大庆,15）图示实验装置中，磁体和导体棒均水平放置，断开S 2、闭合S i ,使导体2.（2019长沙，15）物理兴趣小组在老师的指导下做了一个有趣的 “摇绳发电”实验。
如图, 他们用一根导线做成跳绳，将跳绳的两端与固定在地面上的灵敏电流计相连，摇动“跳绳” 时，发现灵敏电流计的指针左右摆动， 这说明导线中产生了转化为电能。
3. （2019昆明，1）如图是研究产生感应电流的实验，下列说法正确的是A. 只要导体AB 在磁场中运动，电流表的指针就会发生偏转B. 对调两个磁极方向，电流表的指针偏转方向发生改变C. 改变导体AB 切割磁感线的方向，电流表的指针偏转方向不发生改变D. 电磁感应是把电能转化成机械能4. （ 2019天津，8）利用如图所示的装置，可以进行的实验是（棒水平向右运动，电流表G 的指针向右偏，这是 现象，为使 G 的指针向左偏，可使导体棒向 __________运动，断开 S 1、闭合S 2,导体棒能运动起来，依此可制成________ （选填“电动机”或“发电机”）。
，摇绳发电将能A. 探究通电螺线管外部磁场的方向B. 探究通电导体在磁场中受力情况C. 探究电磁铁磁性强弱与哪些因素有关D. 探究导体在磁场中运动时产生感应电流的条件5. （ 2019淮安，7）如图为“探究感应电流产生条件”的实验装置示意图，实验过程中磁体处于静止状态。
关于这个实验，下列说法正确的是A. 当导体棒处于静止状态时，灵敏电流计的指针发生偏转B. 当导体棒沿竖直方向上下运动时，灵敏电流汁的指针发生偏转C. 当导体棒沿水平方向左右运动时，灵敏电流计的指针发生偏转D. 当导体棒向右上方运动时。
灵敏电流计的指针不发生偏转6. （2019无锡，16）如图是一种手摇发电的手电筒，当沿图中箭头方向来回摇动时，灯泡就 能发光。
这个手电筒壳体透明， 可以清晰地看到里面有线圈， 摇动时，可以感觉到有一 块在来回运动。
2019中考物理电和磁真题分类汇编 实验题、计算题、简答题(共12题,有答案)
2019中考物理电和磁真题分类汇编实验题、计算题、简答题（共12题，有答案）1．（2019•常德）光敏电阻是阻值随光的照度发生变化的元件（照度可以反映光的强弱，光越强照度越大，照度单位为lx）。
某光敏电阻R的阻值随照度变化的曲线如图甲所示。
（1）如图乙所示是街道路灯自动控制模拟电路所需元件。
利用蓄电池给电磁铁供电，路灯接入电压为220V的照明电路。
为达到天亮灯熄、天暗灯亮的效果，请用笔画线代替导线，将路灯连入照明电路中。
（2）已知当线圈中的电流大于或等于2mA时，继电器的衔铁将被吸合。
图中蓄电池可提供的电压为U＝6V，内部电阻忽略不计，有三个不同规格的滑动变阻器可供选择：R1（0～100Ω）、R2（0～500Ω）、R3（0～1800Ω）。
要求当凌晨天色渐亮照度增大至1.0lx时路灯才停止工作，滑动变阻器应选择选填（“R1”“R2”或“R3”）。
选定滑动变阻器后，如果为了节约用电，要求在天色更暗一些时路灯就停止工作，滑动电阻器触片P应该（选填“向右滑动”、“向左滑动”或“不滑动）。
2．（2019•十堰）小红在“探究通电螺线管外部磁场分布”实验中，往嵌入螺线管的硬纸板上均匀撒上铁屑，通电后（填写操作方法）硬纸板，铁屑的排列如图所示，由此可以判断通电螺线管外部磁场与条形磁体的磁场分布相似。
她还将电池的正负极对调，这样操作是为了研究的方向和电流方向是否有关。
人们很形象地用“蚂蚁爬”或“猴子抱”来描述通电螺线管的电流方向与N极位置关系，物理学上通常用来判断通电螺线管的极性。
3．（2019•盘锦）图1是探究什么情况下磁可以生电的装置。
在蹄形磁体的磁场中放置一根导线AB，导线的两端跟电流计连接。
次数磁杨方向导线AB运动方向电流计指针偏转方向1 向上向左、斜向左向左2 向右、斜向右向右3 向下向左、斜向左向右4 向右、斜向右（1）让AB竖直向上运动，电流计的指针（填“偏转”或“不偏转”）。
（2）上表记录的是某小组同学观察到的部分实验现象，分析上表可以得出：闭合电路中的一部分导体在磁场中做运动时，导体中就产生电流（3）如图2所示四幅图中实验或设备中应用了此原理的是。
2019中考物理真题分类汇编：电与磁专题
2019中考物理真题分类汇编：电与磁专题一、选择题1.(2019北京，18)某同学研究电流产生的磁场，闭合开关前，小磁针的指向如图甲所示；闭合开关，小磁针的偏转情况如图乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况如图丙中箭头所示。
下列结论中合理的是（）A．由甲、乙两图可得电流可以产生磁场B．由甲、乙两图可得电流产生的磁场的方向与电流方向有关C．由乙、丙两图可得电流产生的磁场的强弱与电流大小有关D．由乙、丙两图可得电流产生的磁场的方向与电流方向有关【答案】AD。
2.（2019福建，1）最早发现通电导体周围存在磁场的物理学家是（）A．焦耳B．欧姆C．安培D．奥斯特【答案】D。
3.（2019福建，7）如图的四个实验中，反映电动机工作原理的是（）【答案】C。
4.（2019无锡，4）由稀土原材料与其他金属一起经过熔化、冷却、破碎、烧结等复杂工艺形成毛坯，然后利用强大电流进行磁化制成的永磁体，在高温下也能产生很强的永久磁场。
这种永磁体已用于制作新能源汽车的电动机。
下列关于这种永磁体的说法错误的是（）A．耐高温B．磁性弱C．制作时利用电流的磁场进行磁化D．制作时经历了熔化和凝固过程【答案】B。
5.(2019绥化，4)如图所示的四个装置中，说法正确的是（）A．图甲装置原理可用来制作发电机B．图乙装置可用来演示磁场对电流的作用C．图丙装置可用来演示电磁铁的磁性强弱与电流大小的关系D．图丁装置在工作过程中将机械能转化为电能【答案】A。
6.（2019孝感，8）下列有关说法错误的是（）A．磁极间的相互作用是通过磁场发生的B．电动机工作时将电能主要转化为机械能C．5G时代的人和物连接、物和物连接是利用电磁波来传递信息的D．核电站利用轴核聚变释放出核能发电【答案】D。
7.（2019毕节，7）关于如图甲、乙所示的实验，下列说法错误的是（）A．甲实验可以研究通电导体周围存在磁场B．甲实验可以研究电磁感应现象C．乙实验可以研究通电导体在磁场中受力情况D．乙实验的过程中，电能转化为机械能【答案】A。
2019年中考物理试题分类汇编——电与磁专题(word版含参考答案)
2019年中考物理试题分类汇编——电与磁专题一、选择题1.（2019铜仁，6）某同学学习磁现象后，画出了以下四幅图，其中正确的是（）2.（2019临沂，13）新能源电动汽车被越来越多的家庭所接受，其核心部件是电动机。
下图能说明电动机工作原理的是（）3.(2019云南，2)下列说法正确的是( )A.水的沸点山顶比山脚高B.流体流速越大的位置压强越大C.地磁场南极在地埋北极附近D.煤、水能、核能都属不可再生能源4.(2019云南，8)如图所示的实验中,相关现象说法正确的是( )A.图甲中闭合开关,通电螺线管右端为N极B.图乙中通电导线周围存在着磁场,将小磁针移走,该磁场消失C.图丙中闭合开关,导体ab左右运动,灵敏电流计指针不会偏转D.图丁中闭合开关,仅对调磁体的N.S极,导体ab所受磁场力方向相反5.（2019巴彦淖尔，4）下列图示所涉及的物理知识正确的是（）6.（2019通辽，9）以下是对电与磁部分四幅图的分析，其中错误的是（）A．如图装置闭合电路后磁针会偏转，说明电流能产生磁场B．如图装置说明通电导线在磁场中受到力的作用C．如图装置所揭示的原理可制造发电机D．图中动圈式话筒应用了磁场对电流的作用7.（2019通辽，12）对下列四幅图的分析正确的是（）A．图中蓝牙耳机是通过超声波与手机进行信号传输的B．如图装置可用来探究电流产生的热量与通电时间的关系C．图中电路能探究电磁铁磁性强弱与电流大小关系D．图中电路可以探究导体电阻与导体材料的关系8.（2019黔东南，5）关于如图甲、乙所示的实验，下列说法错误的是（）A．甲实验可以研究通电导体周围存在磁场B．甲实验可以研究电磁感应现象C．乙实验可以研究通电导体在磁场中受力情况D．乙实验的过程中，电能转化为机械能9.（2019辽阳，6）如图是一款特殊的自行车，当踩动脚踏板“骑行”时，能够产生电能给手机等设备充电，同时也能达到健身的目的，下列选项中与该自行车发电原理相同的是10.（2019湘潭，10）信用卡刷卡时其磁条经过刷卡机的缝隙线圈出会产生感应电流。
各地2019年中考科学真题分类汇编电与磁
电与磁1、（2019金华、义乌、丽水—10）如图是壁挂式拿起即亮手电筒的结构示意图,手电筒插入基座不亮,拔离即亮,塑料片起到了开关的作用。
该手电筒的工作电路图是（）A. B. C. D.2、（2019衢州—3）.下列用电器主要利用电流热效应工作的是（）A. 电饭煲B.电视机C. 洗衣机D. 油烟3、（2019衢州—8）.小科用一个不带电的轻质泡沫球靠近电脑显示屏,小球偏至如图实线位置。
据此推测显示屏（）第3题图第4题图第5题图A. 带正电B. 带负电 C. 不带电 D. 一定带电4、（2019衢州—11）.如图甲是一种电热膜,它不易氧化,工作时能自动控温。
其构造是在绝缘薄膜表面,将多条薄的导电墨线两端与金属导线相连,如图乙。
导电墨线电阻随温度变化图像如图丙。
有关电热膜说法正确的是（）A. 导电墨线间以串联的方式连接 B. 不易氧化属于电热膜的物理性质C. 工作时通过导电墨线的电流始终不变D. 温度到达t0时,发热功率会急剧减小5、（2019宁波—6）磁共振成像是一种较新的医学成像技术,它采用强静磁场和变化磁场使人体组织成像。
若携带金属物做磁共振成像,强静磁场会吸引铁质物品,变化磁场会使携带的金属中产生感应电流,从而使金属发热而灼伤病人,重则危及生命。
上述说明中,没有涉及的知识是（）A. 铁在磁场里会被磁化B. 磁能生电C. 电流的热效应 D. 同名磁极相互排斥6、（2019宁波—15）如图甲所示电路,分别把定值电阻R1、R2（R1>R2)接入A、B之间后进行实验,并根据电流表和电压表示数画出A、B之间电阻的P-U图像,如图乙所示。
如果把R1和R2并联后接入A、B之间进行实验,同理,可以在图乙中画出它的P-U图像③。
则图像①所对应的电阻和图像③所在的区域分别是（）A. R1和ⅠB. R1和Ⅲ C. R2和Ⅰ D. R2和Ⅲ7、（2019温州—15）小明按图甲连接电路,闭合开关,灯泡L1的功率为P1。
2019年全国中考物理试题分类汇编专题16磁现象与电磁感应(解析版)
2019年中考物理试题分类汇编专题16--磁现象与电磁感应一、选择（2019盐城）3.小刚连接好如图所示的电路后,下列操作能使电流表指针偏转的是（）A.导体AB向右运动B.导体AB沿磁场方向运动C.闭合开关,导体AB向左运动D.闭合开关,导体AB沿磁场方向运动（2019淮安）如图为“探究感应电流产生条件”的实验装置示意图，实程中磁体处于静止状态。
关于这个实验，下列说法正确的是A.导体棒处于靜止状态时。
灵敏电流计的指钭发生偏转B.体捧沿竖方向向下运动时。
灵敏电流汁的指针发生偏转C.导体棒沿水平方向左右运动时，灵敏电流计的指针发生偏转D. 导体棒向右上方运动时。
灵敏电流计的指针不发生偏转（2019黄冈）2.下列有关电和磁的判断正确的是A.通电导体周围存在磁场B.磁场是由磁感线组成的C.互相摩擦的两个物体带同种电荷D.摩擦起电实质是创造了电荷（2019德阳）7．在图中所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是A．灯不亮，电铃响B．灯不量，电铃不响C．灯亮，电铃不响D．灯亮，电铃响（2019乐山）9．下列设备，利用电磁继电器工作的是A（2019深圳）6．下列对电磁实验现象相应的解释正确的是（）A．甲图中，闭合开关，小磁针的N 极向左偏转B．乙图中，线圈匝数多的电磁铁，磁性强C．丙图中，该装置用研究电磁感应现象D．丁图中，磁铁放在水平面上，导体ab竖直向上运动，电流表指针一定会偏转【答案】B；【解析】A 选项，由右手螺旋定则可得，通电螺线管右端为N 极，左端为S 极，则小磁针N 极受到螺线管左端的S 极吸引向右偏转，故A 选项不符合题意；A.选项，电磁铁的磁性与电流大小和线圈匝数有关，电流相同时，线圈匝数越多，磁性越强，故B 选项符合题意；B.选项，图中装置为研究通电导体在磁场中受力的作用，与电磁感应现象无关，故C 选项不符合题意；C.选项，丁图中，蹄形磁铁的磁感线方向为竖直方向，当导体ab 竖直向上运动时，不能切割磁感线，也就不会产生感应电流，故D 选项不符合题意；故答案选择B．（2019枣庄）15．如图7所示的是直流发电机的工作原理图，关于直流发电机下列说法中正确的是A．直流发电机线圈内产生的是交流电，供给外部电路的是直流电B．直流发电机线圈内产生的是直流电，供给外部电路的也是直流电C．它是利用通电线圈在磁场中受到力的作用而转动的原理工作的D．图中的E、F称为换向器，它的作用是改变线圈中的电流方向分析：要解决此题，需要掌握发电机的工作原理．知道发电机是根据电磁感应原理制成的．由于线圈的转动使线圈周期性的切割磁感线，所以线圈中的电流方向周期性地发生变化，即线圈内为交流电．而直流发电机的换向器就是线圈中的交流电在输出时变为直流电．解答：发电机的线圈再转动过程中，不断周期性地切割磁感线，所以在线圈内产生了交流电．而供给外部的是直流电．所以A说法正确，B说法错误．直流发电机是根据电磁感应原理制成，电动机是根据通电线圈在磁场中受力转动的原理制成的．所以C说法错误．换向器的作用是将线圈中的交流电在输出时，变为直流电．而线圈中仍是交流电，所以D说法错误．故选A．点评：此题主要考查了直流发电机的制作原理和工作原理，一定要搞清的是在线圈中流过的始终是交流电，若输出的仍是交流电，则为交流发电机，若换向器将交流电变为直流电，则为直流发电机．（2019扬州）如图为直流电动机的工作原理图，分析正确的是A．改变磁场方向可以改变线圈转动的方向B．电动机通电后不转，一定是电路断路C．电动机工作过程中，消耗的电能全部转化为机械能D．线圈连续转动是靠电磁继电器实现的（2019武威）6．新型智能手机无线充电技术主要是应用电磁感应原理，当交变电流通过充电底座中的线圈时，线圈产生磁场，带有金属线圈的智能手机靠近该磁场就能产生电流，通过“磁生电”实现充电。
2019年中考真题物理试题分类汇编 (解析版)-专题16 电与磁
2019年中考真题物理试题分类汇编（解析版）专题16 电与磁1．（2019·湖北咸宁）下列说法中正确的是A．法拉第发现了电流的磁效应B．帕斯卡首先用实验的方法测出了大气压强的数值C．伽利略通过实验得出了物体的运动不需要力来维持的结论D．焦耳用实验确定了电流产生的热量跟电压、电流和通电时间成正比【答案】C【解析】A．发现电流的磁效应即电生磁的是奥斯特，故A错误；B.托里拆利通过托里拆利实验第一次精确的测出了大气压强的准确数值，故B错误；C．伽利略通过理想斜面实验研究首先得出物体的运动并不需要力来维持的结论，故C正确；D．焦耳得出的电流发热的基本规律为：电流通过导体产生的热量跟电流的平方，导体的电阻及通电时间成正比，故D错误。
2．（2019·安徽）下列说法正确的是A．物体的速度越大,其惯性越大B．电磁波不能在真空中传播C．摩擦起电的实质是电子从一个物体转移到了另一个物体D．磁感线是磁场中真实存在的曲线【答案】C【解析】A、惯性大小只跟物体的质量大小有关，跟物体是否受力、是否运动、运动速度等都没有关系，故A错误；B、电磁波的传播不需要介质，可以在真空中传播，故B错误；C、摩擦起电的实质是电子从一个物体转移到了另一物体上，失去电子的物体带正电，得到电子的物体带负电，故C正确；D、磁感线不是磁场中真实存在的曲线，而是人们假想出来的，它可以形象地描述磁场，故D错误。
3．（2019·湖北黄冈）下列有关电和磁的判断正确的是A．通电导体周围存在磁场B．磁场是由磁感线组成的C．互相摩擦的两个物体带同种电荷D．摩擦起电实质是创造了电荷【答案】A【解析】A、奥斯特实验表明通电导体周围存在着磁场，故A正确；B、磁感线是为了形象描述磁场而引入的假想曲线，磁感线并不存在，磁场是实际存在的，磁场不是由磁感线组成的，故B错误；C、不同物质组成的物体相互摩擦时，原子核束缚核外电子本领强的得到电子而带负电，原子核束缚核外电子本领弱的失去电子而带正电，则两个物体带有异种电荷，故C错误；摩擦起电实质是电荷的转移，不是创造了电荷，故D错误。
专题16 电与磁(第01期)-2019年中考真题物理试题分项汇编(解析版)
专题16 电与磁1．（2019·湘西土家族苗族自治州）发现利用磁场产生电流的条件和规律，进一步解释了电现象和磁现象之间联系的物理学家是A．奥斯特B．法拉第C．欧姆D．安培【答案】B【解析】磁场产生电流为磁生电，是电磁感应现象，由法拉第发现，且发电机由该原理制成；奥斯特发现的电流磁效应，电动机就是根据该原理制成；欧姆发现了电阻中电流与电压的正比关系，即著名的欧姆定律；安培提出了著名的安培定律即右手螺旋定则。
2．（2019·江苏连云港）如图所示，闭合开关，导体就会运动起来，下列说法正确的是A．发电机是利用这一原理工作的B．在此过程中，机械能转化为电能C．此实验说明磁场对通电导体有力的作用D．同时改变电流方向和磁场方向，可以改变导体的运动方向【答案】C【解析】A、图中装置是研究通电导体在磁场中受力的作用，是电动机的原理图，故A错误；B、电动机工作时将电能转化为机械能，故B错误；C、闭合开关，导体就会运动起来，说明通电导体在磁场中受力而运动，故C正确；D、通电导体在磁场中受力运动方向跟电流方向和磁场方向有关，同时改变电流方向和磁场方向，导体运动方向不变，故D错误。
3．（2019·江苏苏州）关于电动自行车，下列说法不正确的是A．废旧电瓶会污染环境，不可随意处置B．电流具有热效应，长时间充电有火灾隐患C．车上装有电动机，其工作原理是电磁感应D．要使车加速前进，可增大通过电动机的电流【答案】C【解析】A、废旧电瓶中含有重金属等，随意丢弃会污染环境，故A正确；B、由于电流具有热效应，当电流通过导体，电能转化为内能，所以长时间充电有火灾隐患，故B 正确；CD 、电动机的工作原理是通电导体在磁场中受到力的作用，电流越大，磁性越强，导体受力越大，电动车运动越快，故C 错误，D 正确。
4．（2019·江苏无锡）由稀土原材料与其他金属一起经过熔化、冷却、破碎、烧结等复杂工艺形成毛坯，然后利用强大电流进行磁化制成的永磁体。
2019年中考物理中考真题汇编全集 电磁感应磁场对电流的作用专题(含解析)
2019年中考真题分类汇编全集电磁感应磁场对电流的作用专题【难点中心】本专题以图片的形式给出了课本上常见的几个重要机械，题目虽然简单，但知识涵盖量高，意在较全面的考查电磁感应原理及磁场对电流的作用等相关的磁学知识。
在中考试卷中，磁学部分赋的分值不多，无法多出题，但又要较全面的考查相关知识，所以今后在出题形式上多的仍以这种综合题的形式出现，而电磁感应原理和磁场对电流的作用是磁学的重点，所以电磁感应原理和磁场对电流的作用经常会放在一起出题，主要考查二者的异同和实验探究过程。
【考点难点突破】【知识链节】一、1．磁场对通电导线的作用：（1）通电导体在磁场里受到力的作用。
力的方向跟磁感线方向垂直，跟电流方向垂直；[来XXK]（2）通电导体在磁场里受力的方向，跟电流方向和磁感线方向有关。
2．电动机：（1）原理：电动机是根据通电线圈在磁场中因受力而发生转动的原理制成的，是将电能转化为机械能的装置。
（2）构造：电动机是由转子（能够转动的部分）和定子（固定不动的部分）两部分组成的。
（3）换向器是由两个铜制半环构成的，两者彼此绝缘。
换向器的作用是每当线圈刚转过平衡位置时，能自动改变线圈中电流的方向，使线圈连续转动。
（4）电动机的转动方向由电流方向和磁场方向决定。
改变电动机转动方向的方法：改变电流方向（交换电压接线）或改变磁感线方向（对调磁极）。
]（5）电动机转速的大小与线圈的匝数、线圈中电流的大小、磁场的强弱有关，即线圈匝数越多，电流越大，磁场越强，转速越快。
提高电动机转速的方法：增加线圈的匝数、增加磁体的磁性、增大电流。
（6）与热机相比，电动机的优点：构造简单；控制方便；体积小；无污染；效率高；功率可大可小。
二、1．电磁感应现象：（1）英国物理学家法拉第发现了电磁感应现象，进一步揭示了电与磁之间的联系，发明了发电机。
]（2）内容：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫做电磁感应，产生的电流叫做感应电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2019年中考物理试题分类汇编专题16--磁现象与电磁感应一、选择（2019盐城）3.小刚连接好如图所示的电路后,下列操作能使电流表指针偏转的是（）A.导体AB向右运动B.导体AB沿磁场方向运动C.闭合开关,导体AB向左运动D.闭合开关,导体AB沿磁场方向运动（2019淮安）如图为“探究感应电流产生条件”的实验装置示意图，实程中磁体处于静止状态。
关于这个实验，下列说法正确的是A.导体棒处于靜止状态时。
灵敏电流计的指钭发生偏转B.体捧沿竖方向向下运动时。
灵敏电流汁的指针发生偏转C.导体棒沿水平方向左右运动时，灵敏电流计的指针发生偏转D. 导体棒向右上方运动时。
灵敏电流计的指针不发生偏转（2019黄冈）2.下列有关电和磁的判断正确的是A.通电导体周围存在磁场B.磁场是由磁感线组成的C.互相摩擦的两个物体带同种电荷D.摩擦起电实质是创造了电荷（2019德阳）7．在图中所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是A．灯不亮，电铃响B．灯不量，电铃不响C．灯亮，电铃不响D．灯亮，电铃响（2019乐山）9．下列设备，利用电磁继电器工作的是A（2019深圳）6．下列对电磁实验现象相应的解释正确的是（）A．甲图中，闭合开关，小磁针的N 极向左偏转B．乙图中，线圈匝数多的电磁铁，磁性强C．丙图中，该装置用来研究电磁感应现象D．丁图中，磁铁放在水平面上，导体ab竖直向上运动，电流表指针一定会偏转【答案】B；【解析】A 选项，由右手螺旋定则可得，通电螺线管右端为N 极，左端为S 极，则小磁针N 极受到螺线管左端的S 极吸引向右偏转，故A 选项不符合题意；A.选项，电磁铁的磁性与电流大小和线圈匝数有关，电流相同时，线圈匝数越多，磁性越强，故B 选项符合题意；B.选项，图中装置为研究通电导体在磁场中受力的作用，与电磁感应现象无关，故C 选项不符合题意；C.选项，丁图中，蹄形磁铁的磁感线方向为竖直方向，当导体ab 竖直向上运动时，不能切割磁感线，也就不会产生感应电流，故D 选项不符合题意；故答案选择B．（2019枣庄）15．如图7所示的是直流发电机的工作原理图，关于直流发电机下列说法中正确的是A．直流发电机线圈内产生的是交流电，供给外部电路的是直流电B．直流发电机线圈内产生的是直流电，供给外部电路的也是直流电C．它是利用通电线圈在磁场中受到力的作用而转动的原理工作的D．图中的E、F称为换向器，它的作用是改变线圈中的电流方向分析：要解决此题，需要掌握发电机的工作原理．知道发电机是根据电磁感应原理制成的．由于线圈的转动使线圈周期性的切割磁感线，所以线圈中的电流方向周期性地发生变化，即线圈内为交流电．而直流发电机的换向器就是线圈中的交流电在输出时变为直流电．解答：发电机的线圈再转动过程中，不断周期性地切割磁感线，所以在线圈内产生了交流电．而供给外部的是直流电．所以A说法正确，B说法错误．直流发电机是根据电磁感应原理制成，电动机是根据通电线圈在磁场中受力转动的原理制成的．所以C说法错误．换向器的作用是将线圈中的交流电在输出时，变为直流电．而线圈中仍是交流电，所以D说法错误．故选A．点评：此题主要考查了直流发电机的制作原理和工作原理，一定要搞清的是在线圈中流过的始终是交流电，若输出的仍是交流电，则为交流发电机，若换向器将交流电变为直流电，则为直流发电机．（2019扬州）如图为直流电动机的工作原理图，分析正确的是A．改变磁场方向可以改变线圈转动的方向B．电动机通电后不转，一定是电路断路C．电动机工作过程中，消耗的电能全部转化为机械能D．线圈连续转动是靠电磁继电器来实现的（2019武威）6．新型智能手机无线充电技术主要是应用电磁感应原理，当交变电流通过充电底座中的线圈时，线圈产生磁场，带有金属线圈的智能手机靠近该磁场就能产生电流，通过“磁生电”来实现充电。
下列设备也是利用“磁生电”原理工作的是A．动圈式话筒B．扬声器C．电烙铁D．电磁起重机（2019孝感）8.下列有关说法铅误的是A.磁极间的相互作用是通过磁场发生的B.电动机工作时将电能主要转化为机械能C.5G时代的人和物连接、物和物连接是利用电磁波来传递信息的D.核电站利用轴核聚变释放出核能发电（2019宿迁）9 下图是研究电磁现象的四个实验装置，相关说法正确的是( )A 甲图能证明通电导体周围有磁场，这个现象是法拉第首先发现的B 乙图中开关闭合，磁场中的导体棒会受力运动，该过程机械能转化为电能C 丙图是研究电磁感应现象的实验装置，当导体棒AB上下运动时电流计指针偏转D 丁图是电磁继电器的原理图，电磁继电器被广泛应用于自动控制领域（2019自贡）18.有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管（C）A. 左侧为N极，a端为正极B. 左侧为S极，a端为正极C. 左侧为N极，b端为正极D. 左侧为S极，b端为正极（2019眉山）1．关于下列四幅图的叙述中正确的是（）A．如图甲所示，闭合开关，小磁针将发生偏转，依据该现象可制成电动机B．如图乙所示，闭合开关，磁场中导体竖直向上运动时电流表指针不偏转C．如图丙所示，闭合开关，磁场中导体将运动，依据该现象可制成发电机D．如图丁所示，两磁极间的相互作用不需要任何物质就可以直接发生作用（2019福建）7.图2的四个实验中，反映电动机工作原理的是C（2019郴州）现在流行一款鞋，穿上它走路时，鞋会发光，站着不动就不会发光。
则这款鞋发光的原理，从能量转化的角度分析正确的是A．机械能转化为电能，再转化为光能B．电能转化为机械能，再转化为光能C．机械能转化为光能，再转化为电能D．光能转化为机械能，再转化为电能（2019无锡）4．由稀土原材料与其他金屈一起经过熔化、冷却、破碎、烧结等复杂工艺形成毛坯，然后利用强大电流进行磁化制成的永磁体。
在高温下也能产生很强的永久磁场。
这种永磁体已用于制作新能源汽车的电动机。
下列关于这种永磁体的说法错误的是（）A．耐高温B．磁性弱C．制作时利用电流的磁场进行磁化D．制作时经历了熔化和凝固过程（2019长沙）4.指南针是我国古代的四大发明之一，有关指南针和地磁场的说法正确的是（）A.指南针静止时指示南北方向，是因为指南针受到地磁场的作用B.指南针静止时南极指向地理北极C.如果地磁场消失，指南针还能指示南北方向D.信鸽是靠绑在身上的小磁铁来实现导航的（2019安徽）15.直线电流周围磁场的磁感线分布和磁场方向的判定方法加图所示。
将一枚转动灵活的小磁针放在水平放置的直导线正下方直导线通电的瞬间A.若电流方向从南向北，则小磁针顺时针偏转B.若电流方向从北向南，则小磁针逆时针偏转C.若电流方向从东向西，则小磁针不发生偏转D.若电流方向从西向东，则小磁针不发生偏转（2019成都）14.如图所示的四个实验,反映电动机基本原理的是（D ）（2019临沂）13. 新能源电动汽车被越来越多的家庭所接受，其核心部件是电动机。
下图能说明电动机工作原理的D10．（2019德州）如图所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱。
图中与电动平衡车驱动前行过程原理相同的是（）A．B．C．D．【分析】根据电动平衡车蓄电池工作和电机工作时消耗和获得的能量做出判断。
【解答】解：电动平衡车的无刷电机工作时，消耗电能，获得机械能，因此是将电能转化为机械能，从而获得动力。
A、是电磁感应原理，机械能转化为电能，故A错误；B、通电导体的周围有磁场，是电流的磁效应，故B错误；C、通电导体在磁场中受力的作用，电能转化为机械能，与电动平衡车驱动前行过程原理相同，故C正确；D、是研究电磁铁磁性的大小与线圈匝数的关系，故D错误；故选：C。
【点评】此题以平衡车为载体考查了电磁感应、电流的磁效应、电磁铁等多个知识点，综合性很强，但难度不是很大。
（2019淄博）10、共享电动汽车通过刷卡开锁，实现循环使用。
租赁者将带有磁条的租车卡靠近电动汽车的感应器，检测头的线圈中就会产生变化的电流，读取解锁信息。
图中能反应刷卡读取信息原理的是（D）（2019苏州）8.关于电动自行车，下列说法不正确的是( )A.废旧电瓶会污染环境，不可随意处置B.电流具有热效应，长时向充电有火灾隐患C.车上装有电动机，其工作原理是电磁感应D.要使车加速前进，可增大通过电动机的电流（2019绵阳）12．用如图所示的装置探究通电导线在磁场中的受力情况。
接通电源，发现道题ab 向左运动；把电源正负极对调后接入电路，发现导体ab向右运动。
这个实验事实说明通电导线在磁场中受力（）A.方向与电流方向有关B.方向与磁感线方向有关C.大小与电流大小有关D.大小与磁场强弱有关（2019衡阳）13.如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线中就会产生电流，从而能给鞋垫上的电池充电。
下图中与充电鞋垫的工作原理相同的是B（2019庆阳）5．电磁炮是一种先进的动能杀伤武器，它是利用磁场对通电导体作用的原理，对金属炮弹进行加速，具有速度快、命中率高等待点。
下图中与此工作原理相同的是（D）（2019黄冈）4.2019年1月3日，由我国发射的嫦娥四号实现了人类首次在月球背面成功着陆。
下列有关嫦娥四号巡视器玉兔二号的判断正确的是A.飞行控制中心利用声波控制玉兔二号B.飞行控制中心利用电磁波控制玉兔二号C.供给玉兔二号的电能是一次能源，D.太阳能帆板接收的太阳能是不可再生能源（2019江西）15.如图6所示，是小安同学自制的一个实验装置.他把带绝缘层的导线绕在塑料管外，导线两端连接着小灯泡，形成闭合电路，管内封闭一个强磁体。
沿图中所示方向来回快速摇动装置，小灯泡发光。
以下说法正确的是A.灯丝中电流方向保持不变B.实验现象表明电能够生磁C.该现象属于电磁感应现象D.此装置与电动机原理相同二、填空（2019无锡）16．如图是一种手摇发电的手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光。
这个手电简壳体透明，可以淸晰地看到里面有线圈，摇动时，可以感受到有一个物块在来回运动，小明猜想这个物块是磁体，依据是：物体运动时，闭合线圈切割磁感线产生_感应电流_______，线圈相当于电路中的___电源_____。
（2019长沙）15. 物理兴趣小组在老师的指导下做了一个有趣的“摇绳发电”实验。
如图，他们用一根导线做成跳绳，将跳绳的两端与固定在地面上的灵敏电流计相连，摇动“跳绳”时，发现灵敏电流计的指针左右摆动，这说明导线中产生了_______摇绳发电将____能转化为电能。
感应电流机械能（2019济宁）15．如图所示，当开关闭合后，螺线管上方的小磁针静止在图示位置，则小磁针的右侧为S 极；关于通电螺线管磁场的方向，小明通过实验得出的结论是：通电螺线管的极性跟导线的环绕方向有关。
