热敏打印机设计
基于USB接口的通用热敏打印机的设计
基于ＵＳＢ接口的通用热敏打印机的设计摘要：热敏打印机[1]具有速度快、可靠性高、体积小等特点，目前主要应用于测绘仪器、POS消费终端等嵌入式领域。
但传统的热敏打印机一般基于嵌入式系统，需要定制，不具备通用性，这给热敏打印机的使用带来很多不便。
本文将通用的USB接口技术集成到热敏打印机的的设计中，设计了一种基于USB技术的通用热敏打印机方案。
关键词：USB2.0；热敏打印机；ARM7引言传统的机械针式打印机[2]体积大、打印速度慢、噪音大，已经逐渐推出了打印机的舞台。
流行的喷墨、激光打印机虽然噪音略有降低，但是体积较大而且不具备实时打印的功能，难以满足一些测试仪器如温度记录仪，医疗仪器等的需求。
热敏打印机具有打印速度快、噪声低、可靠性高、字迹清晰、机型小而轻等优点,可满足该场合的打印要求,因此在测绘仪器、POS消费终端等领域广泛使用。
1系统硬件设计该款USB 热敏打印机主要由三部分组成：ARM7微控器，热敏打印机模块，电源。
微控器模块担负热敏打印模块的控制和与主机USB实时通讯，电源模块负责前两个模块的供电。
1.1系统框图硬件系统由控制器、走纸电机、USB接口、热敏打印头及其检测和保护电路等组成。
1.2 ARM控制器的选择本设计将用USB口与PC机通信[3],SPI口控制打印头，同时具有大容量的数据存储及高速数据处理能力。
所以从集成度和性价比来看,ATMEL公司的ARM7内核芯片AT91SAM7S64是最理想的方案。
该芯片具有64 KB的片内高速Flash存储器,16 KB的片内高速SRAM(可以在最高时钟速度下进行单时钟周期访问操作)，1个USB2.0全速(12 Mbps)设备端口，片上收发器，328字节可编程的FIFO，主/从串行外设接口(SPI)，8～16位可编程的数据长度，4个片选线。
1.3 热敏打印头的选择及控制热敏打印技术最早使用在传真机上，其基本原理是将打印机接收的数据转换成点阵信号，控制热敏单元的加热，把热敏纸上热敏涂层显影。

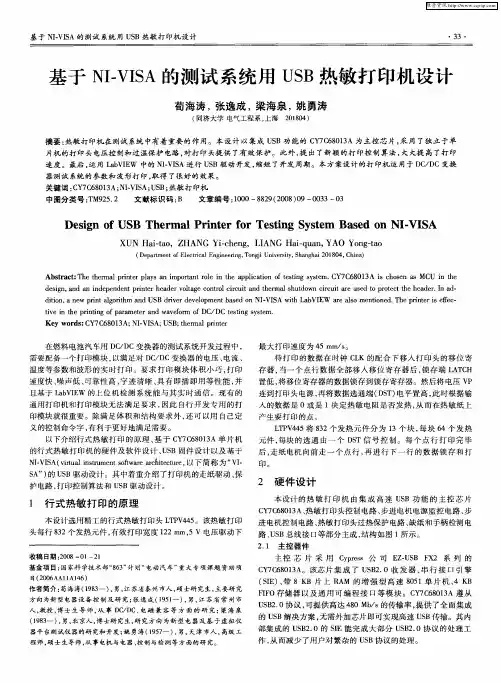

基于NI-VISA的测试系统用USB热敏打印机设计
在燃料电池汽 车用 Ｄ ／ Ｃ变换器 的测试 系统 开发过程中 ， ＣＤ 需要 配备 一个 打印模块 ， 以满足对 Ｄ ／ ｃ变换器 的电压 、 ＣＤ 电流 、 温度等参 数和波形 的实 时打印 。要求 打印模 块体 积小巧 ， 印 打 速度 快、 噪声低 、 可靠性 高 、 字迹清 晰 、 有 即插 即用等 性能 ， 具 并 且基 于 Ｌ ｂ ＩＷ 的上位机 检测 系统 能与其 实时 通信 。现有 的 ａ ＶＥ 通用打印机和打印模块无 法满 足要求 ， 因此 自行 开发专 用的打
ＸＵＮ ｉｔｏ Ｈａ —ａ ，ＺＨＡＮＧ Ｙｉｃ ｅ ｇ Ｌ ＡＮＧ ｉｑ ａ ， —ｈ ｎ ， Ｉ Ｈａ — ｕ ｎ ＹＡＯ Ｙｏ ｇ ｔ ｏ ｎ —ａ
（ ｅ ａｔ ｎ ｆ ｌ ｔ ｃ ｌ ｎ ｉ ｅ ｒ ｇ Ｔ ｎ ｊ Ｕ ｉ ｒ ｔ， ｈ ｎ ｈ ｉ ０ ， ｈｎ ） Ｄ ｐｒ ｍｅ ｔ ｅ ｒ ａ Ｅ ｇｎ ｅｉ ， ｏ ｇｉ ｎｖ ｓ ｙ Ｓ ａ ｇ ａ ２ １ ０ Ｃ ｉａ ｏＥ ｃ ｉ ｎ ｅｉ ８ ４
ｄｔ ｎ ａ ｎ ｗ ｐ ｉ ｔ ｌｏ ｔ ｍ ｎ Ｂ ｄ ｖ ｒｄ ｖ ｌｐ ｎ ａ ｅ ｎ ＮＩＶＩ Ａ ｗ ｔ ａ ＶＩ ｉ ｏ ， ｅ ｒｎ ｇ ｒ ｈ ａ ｄ ＵＳ ｒ ｅ ｅ ｅｏ ｍｅ ｔｂ ｄ ｏ － Ｓ ｉ Ｌ ｂ ＥＷ ｒ ｓ ｎｉ ｎ ｄ Ｔ ｅｐ ｎ ｅ ｓｅ ｅ － ｉ ａ ｉ ｉ ｓ ｈ ａｅ ａ ｏ ｍｅ ｔ ｅ ， ｈ ｒ ｔｒｉ ｆ ｃ ｌ ｏ ｉ
产生要 打印的点 。 Ｌ Ｐ ４５将 ８ ２个 发 热 元 件 分 为 １ ＴＶ４ ３ ３个 块 ， 块 ６ 每 ４个 发 热
印模块就很重要 。除满 足体积 和结构 要求外 ， 可 以用 自己定 还
义的控制命令 字 ， 有利于更好地满足需要 。 以下介绍行式 热敏 打印 的原理 、 于 Ｃ ７ ６ ０ ３ 基 Ｙ Ｃ ８ １ Ａ单 片机 的行 式热敏打 印机的硬件及 软件设计 、 Ｓ Ｕ Ｂ固件设计 以及基 于 Ｎ． ＩＡ（ｉｕｌｎｔ ｍ ｎ ｆ ａｅａｃｉ ｃ ｒ， Ｉ Ｓ ｖｒ ａ ｉｓｕ ｅｔ ｏ ｗ ｒ ｒｈｔ ｔ ｅ 以下简 称 为“ Ｉ Ｖ ｔ ｒ ｓｔ ｅｕ Ｖ．
采用USB接口的心电图热敏打印机系统设计
采用USB接口的心电图热敏打印机系统设计心电图机是描记心脏组织活动所产生的生物电信号以及现代医学科学研究和l 临床诊断中使用非常广泛的一种精密电子医疗仪器。
由于它诊断可靠，操作简便，对病人无损伤，故在临床上得到广泛的应用，而作为心电图检测结果直观的输出方式和手段，心电图机微型打印机是必不可少的。
目前，医院中使用的多为传统机械式心电打印机，存在着打印效率低、噪声污染严重、心电波形失真等缺点。
近年来uSB 技术有了飞速的发展，很多台式打印机已经应用了该技术。
但是采用USB 接口技术的心电图机热敏打印机却很少。
本系统就采用了USB 接口与心电图机相连，同时也可以与PC 心电图机进行连接打印。
1心电图热敏打印机的硬件设计1.1 系统的总体结构硬件系统由控制器、走纸电机、uSB 接口、热敏打印头及其检测和保护电路等组成，组成框图如图1 所示。
1.2 ARM 控制器的选择由于本系统要求打印最高速度达50 mm／s，所以对于处理器给打印头传送数据的速度就要求很高。
一般热敏打印头数据通过串行传送，所以通过SPI 口传送是最佳方式，而普通8 位单片机在处理速度上就有缺陷，难以满足整体要求，因此决定选用Atlnel 公司的ARM7 内核芯片AT91SAM7S64 作为控制器。
该芯片具有64 KB 的片内高速Flash 存储器，16 KB 的片内高速SRAM(可以在最高时钟速度下进行单时钟周期访问操作)；1 个USB 2．O 全速(12 Mbps)设备端口，片上收发器，328 字节可编程的FIFO；主／从串行外设接口(SPI)，8～16 位可编程的数据长度，4 个片选线。
本设计将用USB 口与台式或PC 心电图机通信，SPI 口控制打印头，同时具有大容量的数据存储及高速数据处理能力。
所以无论从集成度，还是性价比来看，都是理想的选择。
1.3 热敏打印头的选择及控制热敏打印技术最早使用在传真机上，其基本原理是将打印机接收的数据转换成点阵信号控制热敏单元的加热．把热。
基于LPCI100的RS-485总线热敏打印机设计
层位
延 延 延 延 延 延 延 １ ０ １ Ｏ １ Ｏ １ Ｏ １ ０ １ Ｏ １ Ｏ
表 ２西区采油厂在 ７口油井控水压裂前后产量统计表 施工前平均 施工后平均 Ｅ ｔ 平均增油量 截止到 ｏ ６年 １ ２月 ３ ０ Ｅ ｌ 施工 Ｅ ｌ 期 日产量 （ ｔ ） 日产量 （ ｔ ） 液 油 水 液 油 水 （ ｔ ） 累计增 油量 （ 机 的运 行提 供 一个 良好 的硬 件平 台 ，从 而 微型热敏打印机具有体积小、 打印速度快， 噪声低 、 可靠性高、 保证整个系统运行 的可靠性和稳定性。 字迹清晰等优点 ， 可满足各种场合的打印要求， 因此得到广泛应用。 热敏打 印机加热控制时序要求极高，热敏打印头加热时间一 目前 ，热敏 打 印 机原 装 进 口控 制 板价 格 昂贵 ，且 有 的 不支 持汉 字 般 为 ｌ ｍｓ ，连 续 加热 超 过 ｌ ｓ 后 ，很容 易 烧毁 热 敏头 ，所 以热敏 头 打印。并且 随着使用微型打印机行业的智能化和信息化，对打印 加热控制要采取保护措施。本设计 中给热敏头加热采取不同于一 机的功能提出了更多的要求，如在工业场合打印、多机共享等。 般控 制方 法 ，而是 采用 了双重 保护 电路 ，对 电源 Ｖ Ｐ的控 制采用 一 为此 ，本设计针对热敏打印机的发展现状及应用需求 ，以市场定 种独立 于控制器的保护 电路。将打印头的电源 Ｖ Ｐ通过开关管连 价最低的 ３ ２位 Ｍ ｃ ｕ —Ｌ Ｐ ｃ １ １ ０ ０系列 Ａ Ｒ Ｍ芯片作为主控制器 ，基 接到供 电电源 ，对开关 管的控制通过一个可重触发的单稳触发器 于Ｒ Ｓ － ４ ８ ５ 通 信技 术 ，设计 一套 “ Ｒ Ｓ － ４ ８ ５ 总 线热 敏打 印机 ” 。 ７ ４ Ｈ Ｃ Ｔ １ ２ ３ Ｄ进行的，因此加热电源导通时间保证在安全范围内。 ２ ． 总体设计方案 ４ ． 系统软件设计 热敏打印机 的主要任务包括数据传输、数据处理和实时打印 微 型热敏打 印机软件的主要任务是接收上位机的数据 ，并对 控 制 。在 本 设计 中 ，系统 分 为上 位 机 和下 位机 两 部分 ，二 者通 过 接 收到 的数 据 进行 处 理 。之 后控 制 打 印机 头加 热 ，将 相应 的字 符 Ｒ Ｓ 一 ４ ８ ５总线连 接 。 打 印出来 ，同 时根 据 打 印速度 控 制 步进 电 机走 纸 。在 微 型热 敏 打 上 位机 主要 是 Ｐ Ｃ端 打 印机控 制软件 ，用户 通过上 位机 软件 实 印机 的控 制 中，Ｃ Ｐ Ｕ完 成 的 功能 主要 分 为 以下 几 个模 块 ：数 据 接 现对打印机的控制 ；下位机主要包括主控制器 、液晶显示器、字 收模块 、数据处理模块 、打印模块、状态检测及异常处理模块 。 库 以及打印机芯四部分。系统的核心部分——打印机芯，主要 由 ４ ． １ 多 任务 机制 的程序 设计 方法 步进电机驱动模块 、热敏头加热 电压控制模块 、状态检测及异常 本设计采用一种多任务机制的设计方法。此方法整体思路是 处理模块组成。下位机采用 Ｌ Ｐ Ｃ １ １ ０ ０ 系列 Ａ Ｒ Ｍ微控制器 Ｌ Ｐ Ｃ １ １ １ ４ 在 主 函数 ｍ ａ ｉ ｎ中依次 放置 几个 死 循环 作为 任务 框架 ，利 用 中断 进 作为主控制器，通过通讯接 口接收命令和数据 ，根据打印信息执 行任务切换。程序为所有任务设置一个总人 口并放在主函数 中， 行命令或控制打印头进行打印 ，还要控制加热时间的精确计算 。 各 中断每次返回时必须先经过这个总入 口，在总入 口处检查任务 同时 ，还 需 驱动 液 晶显 示 打 印机 的状 态 ，并 将 打 印机 的状态 反 馈 控制变量 （ 全局变量 ） 的值 ，根据其值决定要切换到哪个任务 。 给 上位 机 。系统示 意 图为 ： ４ ． ２打 印机无 冲突 多机共 享设 计 京 地 避辩 为 了实现多上位机无冲突共享打印机，本设计 中采取打印机 广播后上、下位机应答的方式来确定使用权的方法。 每台上位机软件设置一个唯一的 Ｉ Ｄ号。任何上位机发出打印 舸罐械 命令后并不马上 占用 Ｒ Ｓ 一 ４ ８ ５总线 ，而只是将打印请求标志置位。 下位机定时循环发送各 Ｉ Ｄ号查询是否有打印请求，当有打印请求 的上位机接到本机 Ｉ Ｄ号时，给下位机发送应答 ，之后才获得使用 权 ；当打印机被其他上位机 占用时，即使有打印请求 ，本机先不 与下位机通信，而是将本机串口关 闭，定时打开串Ｅ ｌ 查询是否收 到本机 Ｉ Ｄ号 ，直到接到下位机发送的本机 Ｉ Ｄ号 时，才能获得打 印机使用权。当打印任务完成后 ，打印机又进入空闲任务 ，继续 枣雉 循环广播。采用这种设计方法 ，打印机作为主机 ，各上位机作为 卞能 辘 媲虮 从机，打印机定时循环广播各 Ｉ Ｄ号，并通过判断上位机返回的状 ３ ． 系统硬件设计 态 （ 请求打印 ／ 无请求 ）决定是否接受打印请求。所有任务都由 本设 计 硬 件 主要 由以下 几 部 分组 成 ：电源 部分 、打 印机 控制 打 印机发 起 ，故 不 会发 生 多机 冲 突 ，实 现 了打 印机 的 无 冲突 多机 部分、显示控制部分以及 Ｒ Ｓ － ４ ８ ５通信部分。其中核心部分打印机 共享。 控制 部分 又包 括 步进 电机驱 动 、 热 敏 头加热 电压 控制 、缺纸 检测 、 ４ ． ３ 上位 机设 计 滚筒打开检测和热敏头温度检测几部分。这几部分构成了整个系 本 设 计 中上 位 机 主要 实 现 对 打 印 机 的 控制 ，通 过 Ｒ Ｓ 一 ４ ８ ５总
热敏打印机设计解决方案
热敏打印机设计解决方案Develop plan of thermal printerAuthor：ShangHai C&W 瞿江洪第一篇综述摘要：介绍热敏打印机的工作原理，组成结构。
论述驱动板的硬件和软件的组成，介绍设计过程中注意事项，并提出解决的方案。
关键词：热敏打印机、二相八拍、步进电机、模块化、任务调度、实时处理引言：热敏打印机是一种常规的票据打印设备，它具有体积小、重量轻、打印点密集清晰以及低噪声的特点。
热敏打印机广泛用于实验室、售卖设备等领域。
热敏打印机是集软硬件于一体的嵌入式实时处理系统。
热敏打印机系统架构热敏打印机由硬件平台和驱动软件两部分构成。
按照功能性的组成分为以下几个功能单元：步进电机、打印点数据通讯、发热单元控制、传感器信号单元、钱箱控制、通讯接口、键盘、指示灯组、字库、非易失性数据单元、可操作的外部扩展数据空间、复位电路，供电回路、外部震荡、核心处理单元等。
设计依据GB/T 15425-2002 UCC/EAN—128 bar code EAN.UCC系统 128条码GB/T 12904-2003 商品条码IEEE 1284-1995 计算机并口术语、定义和缩略语第二篇总体性能产品性能概况1）工作频率：24Mhz2）工作电压：DC9~12V / 2000mA3）静态耗流：<50mA4）打印纸宽：57.5±0.5mm5) 有效打印宽度：48mm6) 打印速度：50mm/s7) 走纸速度：70mm/s8) 可靠性：100万行9）打印纸规格：TF50KS-E、AF50KS-E、F5041C 纸宽：57.5±0.5mm外径：Ф50mm内径：Ф13mm纸厚：60~70μm,53~60g/m2接口性能1）电源接口：PSII-LPS接口2）25pin 标准并口 / 串口通讯接口3）14pin JTAG接口4）RJ11-6pin 接口5）26pin 打印机芯转接口6）1*2键盘和双LED指示灯显示接口环境性能Normal operation:-00°C to +50°CNormal operation humidity: 20~85%Storage temperature -20°C to +60°CStorage humidity: 5~95%Weight: circa 1.0 KGSize: 143.8(W)× 96.5(D) × 1.6(H) mm主要应用方向和工作流程微型热敏打印机作为一种常规的票据打印设备，广泛应用于售卖系统、试验室以及非存根型单据系统中。

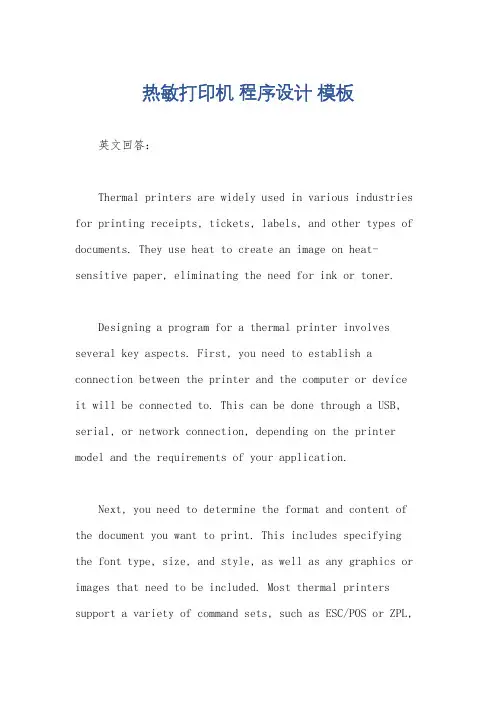

热敏打印机 程序设计 模板
热敏打印机程序设计模板英文回答：Thermal printers are widely used in various industries for printing receipts, tickets, labels, and other types of documents. They use heat to create an image on heat-sensitive paper, eliminating the need for ink or toner.Designing a program for a thermal printer involves several key aspects. First, you need to establish a connection between the printer and the computer or device it will be connected to. This can be done through a USB, serial, or network connection, depending on the printer model and the requirements of your application.Next, you need to determine the format and content of the document you want to print. This includes specifying the font type, size, and style, as well as any graphics or images that need to be included. Most thermal printers support a variety of command sets, such as ESC/POS or ZPL,which provide a standardized way to control the printer and format the output.Once you have the basic formatting in place, you can start sending commands and data to the printer. This can be done by sending raw data streams or by using printer-specific APIs or SDKs provided by the printer manufacturer. These APIs often include functions for opening and closing the printer connection, setting printer parameters, and sending print commands.To ensure the printed output matches your design, it's important to thoroughly test the program with different printers and paper types. This can help identify any compatibility issues or limitations that may affect the final result. Additionally, it's a good practice to handle any potential errors or exceptions that may occur during the printing process, such as paper jams or low ink levels.中文回答：热敏打印机广泛应用于各个行业，用于打印收据、票据、标签和其他类型的文件。
热敏打印机打印机构原理
热敏打印机打印机构原理热敏打印机是一种常见的打印设备，通过热敏打印头将图像或文字印在热敏纸上。
那么，它的打印机构是怎样运作的呢？本文将介绍热敏打印机的原理和机构构造。
一、热敏打印机原理简介热敏打印机是利用热敏打印头（Thermal Print Head）进行打印的设备。
热敏打印头内部有许多微小的发热电阻（Thermal Resistor）排列成一行。
当印刷内容需要时，热敏打印头的发热电阻被电流加热，使得打印头与热敏纸接触的部分变热，导致纸上的感热层（Thermal Layer）变色，从而实现打印效果。
二、热敏打印机构构造1. 打印头（Print Head）：热敏打印机的核心部件，也是实现打印的重要组件。
打印头由许多微小的发热电阻和电路组成，通过控制电流对发热电阻加热，进而达到打印的目的。
2. 感热层（Thermal Layer）：感热层是热敏打印机中另一个重要的组成部分。
当发热电阻加热时，感热层会通过热传导的方式受热，从而变色。
感热层的变色程度与受热程度成正比，即受热越高，变色越明显。
3. 热敏纸（Thermal Paper）：热敏纸是热敏打印机的一种专用打印材料，它的表面涂有感热层。
当热敏打印头加热时，感热层变色，从而在纸上形成图像或文字。
4. 托纸器（Paper Holder）：热敏打印机中的托纸器用于承载和固定热敏纸，使其在打印过程中保持平整和稳定。
5. 马达和滚筒（Motor and Roller）：马达和滚筒是热敏打印机中的控制部件。
通过控制马达的转动，滚筒将热敏纸逐步送入打印头的位置，实现逐行打印。
6. 控制电路（Control Circuit）：控制电路是热敏打印机的重要组成部分，它负责控制打印头的加热和马达的转动。
控制电路接收来自计算机或其他设备的指令，并将其转换为对打印机各组件的控制信号。
三、热敏打印机的工作原理步骤1. 准备工作：将需要打印的内容输入到计算机或其他设备中，并设置相应的打印参数。
【精品】热敏打印机设计解决方案
热敏打印机设计解决方案热敏打印机设计解决方案Develop plan of thermal printerAuthor：ShangHai C&W 瞿江洪第一篇综述摘要：介绍热敏打印机的工作原理，组成结构。
论述驱动板的硬件和软件的组成，介绍设计过程中注意事项，并提出解决的方案。
关键词：热敏打印机、二相八拍、步进电机、模块化、任务调度、实时处理引言：热敏打印机是一种常规的票据打印设备，它具有体积小、重量轻、打印点密集清晰以及低噪声的特点。
热敏打印机广泛用于实验室、售卖设备等领域。
热敏打印机是集软硬件于一体的嵌入式实时处理系统。
热敏打印机系统架构热敏打印机由硬件平台和驱动软件两部分构成。
按照功能性的组成分为以下几个功能单元：步进电机、打印点数据通讯、发热单元控制、传感器信号单元、钱箱控制、通讯接口、键盘、指示灯组、字库、非易失性数据单元、可操作的外部扩展数据空间、复位电路，供电回路、外部震荡、核心处理单元等。
设计依据GB/T 15425-2002 UCC/EAN—128 bar code EAN.UCC系统 128条码GB/T 12904-2003 商品条码IEEE 1284-1995 计算机并口术语、定义和缩略语第二篇总体性能产品性能概况1）工作频率：24Mhz2）工作电压：DC9~12V / 2000mA 3）静态耗流：<50mA4）打印纸宽：57.5±0.5mm5) 有效打印宽度：48mm6) 打印速度：50mm/s7) 走纸速度：70mm/s8) 可靠性：100万行9）打印纸规格：TF50KS-E、AF50KS-E、F5041C 纸宽：57.5±0.5mm外径：Ф50mm内径：Ф13mm纸厚：60~70μm,53~60g/m2接口性能1）电源接口：PSII-LPS接口2）25pin 标准并口 / 串口通讯接口3）14pin JTAG接口4）RJ11-6pin 接口5）26pin 打印机芯转接口6）1*2键盘和双LED指示灯显示接口环境性能Normal operation:-00°C to +50°CNormal operation humidity: 20~85%Storage temperature -20°C to +60°CStorage humidity: 5~95%Weight: circa 1.0 KGSize: 143.8(W)× 96.5(D) × 1.6(H) mm主要应用方向和工作流程微型热敏打印机作为一种常规的票据打印设备，广泛应用于售卖系统、试验室以及非存根型单据系统中。
基于stm32的蓝牙热敏打印机的设计
Abstract: Traditional printers are not wired to get rid of wired devices，but there is no good solution to
the effect of volume. Portable Bluetooth thermal printer，homeopathic，portable way，wireless printing
表、物流、金融、邮政等行业的首选便携蓝牙热敏打
印机 [2]。
量共 8 MB。W25Q64 支持页编程，每次可以编程 256
个字节；支持扇区、块、整片擦除指令，每次可分别擦
除 16 页、256 页和整个芯片 [6]。
热敏打印机的原理是用加热的方式使涂在打印
纸上的热敏介质变色。热敏微型打印机式是比较常
见 的 微 型 打 印 机 ，但 比 针 式 微 型 打 印 机 出 来 得 要
打印机并没有什么很好的解决方式。便携蓝牙热敏
基金项目：国家自然科学基金（51805099）
作者简介：胡应坤（1984—），男，广东揭阳人，硕士研究生，讲师。研究方向：嵌入式系统应用。
-171-
《电子设计工程》2020 年第 5 期
到消费者强烈喜爱。便携蓝牙热敏打印机具有小巧
外 观 、功 能 齐 全 、性 能 稳 定 、兼 容 性 好 等 特 点 ，是 抄
way，so that consumers are strongly loved. The system design of a Bluetooth thermal printer based on
CORTEX ⁃ M3，the printer in the present application is very extensive，cost ⁃ effective STM32C8T6
热敏打印机芯设计探讨
热敏打印机芯设计探讨作者：王宏庆来源：《中国科技纵横》2019年第20期摘要：对比传统的针式打印机，热敏打印机具有打印速度快、打印清晰、使用方面以及运行噪声低的优点，因此在诸多领域如银行系统、医疗设备中得到了广泛应用。
本文从热敏打印机的运行原理出发，结合其机芯的基本构造，对热敏打印机的机芯设计要点进行了分析和探讨，希望能够进一步对热敏打印机的机芯进行优化，提升设备性能的同时，更好的满足生产需求。
关键词：热敏打印机;运行原理;机芯设计中图分类号：TP334 文献标识码：A 文章编号：1671-2064（2019）20-0060-020 引言打印机在现实生活中十分常见，伴随着技术的发展，打印机的类型也在不断更新，包括了针式打印机、喷墨打印机以及热敏打印机等。
相比较其他两种打印机，热敏打印机有着较为显著的优势，被广泛应用在很多领域，当然，在实际应用中，热敏打印机同样存在一些缺陷，需要技术人员做好热敏打印机的机芯设计，提升其实用性，确保热敏打印机能够更好的适应用户的个性化需求。
1 热敏打印机运行原理热敏打印机是一种比较新颖的打印机，主要是借助流过印字头点电阻的脉冲电流所产生的热量，引发热敏纸受热变色，从而得到相应的字迹和图像。
热敏打印机的基本原理，是在专用热敏纸上，覆盖一层透明薄膜，薄膜在一定温度下加热一段时间后，会因为相应的化学反应而变色，如果温度小于60℃，变色所需的时间可能需要数年;如果温度超过200℃，变色所需的时间只需要几微妙即可完成。
通过有选择的于热敏纸相应位置加热的方式，热敏打印机可以得到需要打印的字符和图形[1]。
2 熱敏打印机机芯构造在打印机机芯中，热敏纸的走动主要依靠胶辊，主体支架可以对各个部件的空间位置进行固定，齿轮能够对转动进行传递，热敏打印头是核心组件，能够通过发热的方式，将需要打印的字符或者图形印在热敏纸上，光耦侦测板可以提供缺纸侦测或者黑标侦测，在纸张用完时会发出提示，步进电机则能够提供精确的传动功能，经过齿轮和胶辊带动热敏纸运动[2]。
热敏打印机打印机构原理
热敏打印机打印机构原理热敏打印机是一种常见的打印设备，其打印机构原理基于热敏纸的特性，通过利用热能将图像或文本打印到纸张上。
在本文中，我将介绍热敏打印机的工作原理和构造，并讨论其在打印过程中的关键环节。
一、热敏打印机的工作原理热敏打印机是利用热传导原理实现打印效果的设备。
其工作过程可以简单地描述为：在纸张上通过控制打印头的加热和冷却来形成图像或文本。
以下是打印过程的具体步骤：1. 打印头加热：打印头是热敏打印机的核心部件，通常由数个热敏电阻构成。
当通过打印命令控制电流流过热敏电阻时，电阻会受热并将热能传导到接触的热敏纸上。
这个过程是通过电热转换实现的。
2. 热敏纸变色：热能传导到热敏纸后，热敏纸中的感光化学物质会发生化学反应。
这种反应会导致热敏纸的颜色发生变化，从而形成图像或文字。
可以根据传递的热量的不同，热敏纸上的变化程度也会有所差异，形成不同的灰度。
3. 打印头冷却：打印头加热后，需要通过冷却来恢复原始状态。
这是为了确保打印头可靠地加热和冷却，并保证打印的质量和持久性。
打印头的冷却可以通过空气或电子元件的散热来实现。
4. 纸张传送：在打印过程中，纸张需要被准确地传送到打印头下方。
通常，热敏打印机会使用进纸轮和推纸杆等传送机构来保证纸张的正常进纸和传送。
二、热敏打印机的构造热敏打印机通常由以下几个主要部件构成：1. 打印头：打印头是热敏打印机的核心部件，由多个热敏电阻组成，用于产生热能并将其传导到热敏纸上。
打印头一般由陶瓷基底和封装热敏电阻的薄膜组成，具有较高的热传导性能。
2. 传动系统：传动系统包括进纸轮、推纸杆和传动带等配件。
它们协调工作，确保纸张的准确进纸和传送，从而保证打印质量和纸张位置的稳定性。
3. 控制电路：控制电路是热敏打印机的智能部分，负责接收打印指令及其他控制信号，并对打印头的加热、冷却等过程进行精确控制。
这些控制信号通常由计算机或其他外部设备发送。
4. 供电系统：供电系统包括电源适配器和供电线等组成部分，用于为热敏打印机提供所需的电能。
微型热敏打印机软件设计
Automation ＆Instrumentation 2012(7)微型热敏打印机软件设计文章编号：1001-9944(2012)07-0058-03谢健翔（中南林业科技大学计算机与信息工程学院，长沙410004）摘要：介绍了基于C8051F340的微型热敏打印机工作原理、系统结构，论述了系统控制软件的设计思想，给出了步进电机驱动、打印头点阵驱动控制以及软件优化设计提升系统性能的方法，并给出了具体的程序设计思路和流程图。
该款热敏打印机经广泛应用于医疗仪器、工程监测等领域多年，效果良好。
关键词：C8051F340；热敏打印机；驱动程序设计中图分类号：TP311.52文献标志码：BSoftware Design of the Micro Thermal PrinterXIE Jian -xiang（College of Computer Science and Information Technoloogy ，Central South University of Forestry and Technology ，Changsha 410004，China ）Abstract ：This paper introduce the working principle of the micro thermal printer based on the C8051F340，the system architecture ，describes the important of the thermal print head ’s drive control.Analyses the relevant factor of impact -ing the printing gray and uniformity ，and given the solutions in software and the procedures.This thermal printer has been used widely in the field of medical equipment ，engineering monitoring for many years ，and the effect was good.Key words ：C8051F340；thermal printer ；driver design收稿日期：2012-02-10；修订日期：2012-05-04作者简介：谢健翔（1962—），女，硕士，讲师，研究方向为单片机应用。
热敏打印机实训设计报告
一、引言随着科技的不断发展，热敏打印机在办公、商业、医疗等领域得到了广泛应用。
为了提高学生的实践能力，加深对热敏打印机原理及实际应用的了解，我们设计并完成了热敏打印机实训项目。
本报告将详细阐述实训目的、实训内容、实训过程及实训成果。
二、实训目的1. 了解热敏打印机的原理、组成及工作流程；2. 掌握热敏打印机的主要技术指标及性能特点；3. 学会热敏打印机的安装、调试及维护方法；4. 提高学生的动手实践能力和团队协作精神。
三、实训内容1. 热敏打印机原理及组成2. 热敏打印机技术指标及性能特点3. 热敏打印机安装、调试及维护4. 热敏打印机应用实例四、实训过程1. 热敏打印机原理及组成在实训过程中，我们首先学习了热敏打印机的原理，了解了热敏打印机的组成。
热敏打印机主要由打印头、步进电机、控制电路、电源等部分组成。
其中，打印头是热敏打印机的核心部件，它通过加热产生化学反应，使热敏纸上的图像显色。
2. 热敏打印机技术指标及性能特点实训中，我们详细了解了热敏打印机的技术指标，如打印速度、分辨率、打印宽度等。
同时，我们还学习了热敏打印机的性能特点，如打印速度快、噪音低、打印清晰、使用方便等。
3. 热敏打印机安装、调试及维护在实训过程中，我们按照以下步骤进行热敏打印机的安装、调试及维护：（1）安装：将热敏打印机放置在平稳的工作台上，连接电源线、打印头线、进纸线等，确保各连接线牢固可靠。
（2）调试：打开电源，按照操作手册进行初始化设置，调整打印参数，如打印速度、分辨率、打印宽度等。
通过打印测试页，检查打印机是否正常工作。
（3）维护：定期检查打印机各部件的清洁情况，及时清理打印头、步进电机等部件，保持打印机正常运行。
4. 热敏打印机应用实例在实训过程中，我们选取了几个典型的热敏打印机应用实例进行分析，如POS收银机、医疗设备、票务系统等。
通过对这些实例的分析，我们了解了热敏打印机在实际应用中的优势及特点。
五、实训成果通过本次实训，我们取得了以下成果：1. 掌握了热敏打印机的原理、组成及工作流程；2. 熟悉了热敏打印机的技术指标及性能特点；3. 学会了热敏打印机的安装、调试及维护方法；4. 提高了学生的动手实践能力和团队协作精神。
热敏打印机传动设计
式马达% N?& 成本较低#体积相对较小$ 胶辊理论步距角 !胶辊理 #理论上步进马达走一步#传到胶
辊时胶辊转过的角度$ 因!!胶辊理 *(0% V`+*% R胶辊 "& $!胶辊理 V(0%!`+*% R胶辊 "& V(0%!%)@&3 *)%(& *%$)"& #$&$'3F3g 故!/理论 V#马达 *#胶辊理 V!马达 *!胶辊理 V1&@ *$&$'3F3 #0&)11 其中 #马达 为步进马达上齿轮的角速度##胶辊理 为马达齿
V0&)13@%'F%3
)&3 计算胶辊传动实际步进距 `i+ 胶辊实际步距角 !胶辊实 V!马达 */实际
V1&@ *0&)13@%'F%3
V$&$'@($)@
胶辊传动步进距
`
i +
V%
"!R胶辊
!!胶辊实
&
*(0%
V%$)"!$&$'@($)@& *(0%
V%&$)@$1)F(
)&@ 误差判断
胶辊传动误差率!
关键词热敏打印机马达选型传动计算
44随着我国经济的不断持续发展#热敏打印机的需求迅速 增加#广泛应用于交通运输"商业零售"餐饮消费"生产制造" 服装服饰"医疗金融"电力电信等众多行业#市场规模持续高 速增长$ 尤其近年来我国电子商务的蓬勃发展#快递物流业 的快速兴起#也带动了热敏打印机行业的繁荣$ 热敏打印机 是指通过热打印头直接加热热敏纸#使热敏纸变色形成图像 的打印机#它具有打印速度快"噪音低"打印清晰"使用方便" 兼容性强等优点$ 热敏打印机工作时#热打印头% 95N& 和胶 辊是有效接触的#热敏纸压于两者之间#步进马达通过传动 系统带动胶辊转动#胶辊利用它与 95N之间摩擦力又带动热 敏纸的运行$ 传动设计是热敏打印机结构设计的重中之重# 它关系到整个系统的打印质量#以下就从步进马达的设计选 型和传动系统的设计计算两方面做出详细论述$
热敏打印机剖析
目录1 课程设计的任务与要求 (1)1.1 课程设计的任务 (1)1.2 课程设计的要求 (1)2 热敏打印机设计方案制定 (1)2.1 热敏打印机的原理 (1)2.2 热敏打印机的技术方案 (1)3 热敏打印机的方案实施 (3)3.1 热敏打印机电路元器件选择 (3)3.2 热敏打印机系统整体电路图 (5)3.3 元器件清单 (6)4 热敏打印机的实现与调试 (7)4.1 热敏打印机设计系统测试 (7)4.2 热敏打印机设计数据分析 (8)5 总结及心得体会 (8)6参考文献 (9)热敏打印机1 课程设计的任务与要求1.1 课程设计的任务熟练运用上课时老师讲解的知识，了运用STM32的知识，并熟知Keil5的操作，学会STM32GPIO口的高低位寄存器配置原理和方法：学会新建工程步骤和利用软件编写程序；并且能够熟悉热敏打印机的工作原理及使用方法；最终学会使用热敏打印机打印出成品。
1.2 课程设计的要求熟练掌握STM32GPIO口的特点，学会使用数据手册（学会配置寄存器的管脚打印机原理图及Keil uVision5软件编写LED、蜂鸣器、步进电机、时间定时器、按键、检测器以及主函数的程序，最终学会用热敏打印机打印图片，字符，和超市小票。
2 热敏打印机设计方案制定2.1 热敏打印机的原理所谓蓝牙打印机，就是指在主机端用一单片机来仿真打印机进行工作，截取从主机并口传出的数据及控制信号，并通过蓝牙无线连接传送到打印机端。
在打印机侧的单片机则根据所收到的蓝牙数据来仿真主机对打印机进行控制操作，从而实现打印机与主机的蓝牙无线连接。
由于大部分的移动设备（手机、笔记本、平板电脑）都置有蓝牙芯片，不需要数据线连接即可快速被识别，操作简单，连接方便。
热敏打印机的原理是用加热的方式使涂在打印纸上的热敏介质变色。
热敏微型打印机式也式比较常见的微型打印机，但比针式微型打印机出来得要晚。
热敏打印机打印速度快，噪音小，打印头很少出现机械损耗，并且不需要色带，免去了更换色带的麻烦。
网络热敏打印机控制系统的设计与应用的开题报告
网络热敏打印机控制系统的设计与应用的开题报告一、选题背景网络热敏打印机是一种近年来广泛应用于商业、物流、医疗等领域的打印设备。
随着物流、电子商务等行业的快速发展，网络热敏打印机也日益受到重视。
但是对于热敏打印机控制系统的设计与应用的研究还比较不足，需要进一步探讨。
因此，本文选取“网络热敏打印机控制系统的设计与应用”作为研究内容，通过对热敏打印机的硬件设计和软件编程等方面进行研究，探讨网络热敏打印机控制系统的设计与应用中存在的问题，提出相应的解决方案，为打印机技术的发展做出一定的贡献。
二、研究目的本文的研究目的是：1.深入探讨网络热敏打印机的工作原理和机制，理解其控制系统的设计与工作流程；2.对网络热敏打印机的硬件组成结构进行研究，包括主控芯片、打印头、电源等方面的设计和选择；3.对网络热敏打印机控制系统的软件编程进行研究，包括驱动程序、控制程序等方面的设计和实现；4.分析网络热敏打印机控制系统实际应用中可能存在的问题，提出相应的解决方案和改进建议；5.通过本文的研究成果，促进网络热敏打印机领域技术的发展。
三、研究内容和方法1.热敏打印机的工作原理和机制研究：主要深入探讨热敏打印机的基本原理，以及热敏打印机控制系统工作的方式和特点等。
2.硬件设计：根据实际需求确定网络热敏打印机的硬件组成结构，包括主控芯片、打印头、电源等部分的选择和设计。
3.软件编程：设计和实现网络热敏打印机驱动程序、控制程序等方面的软件编程，包括选择合适的开发工具和编程语言等。
4.实际应用问题分析和解决方案：通过分析网络热敏打印机控制系统实际应用中可能存在的问题，提出相应的解决方案和改进建议，以提高系统稳定性和性能。
5.研究方法：综合采用实验研究、文献资料法、模拟仿真法等多种研究方法，结合实际情况进行系统分析和研究。
四、预期成果1.深入探讨网络热敏打印机控制系统的设计与应用问题，为该领域的技术研究提供参考。
2.设计并制作一套网络热敏打印机控制系统的硬件和软件，并进行实验验证，提高系统的稳定性和性能。
微型热敏打印机系统的低功耗设计的开题报告
微型热敏打印机系统的低功耗设计的开题报告一、选题背景和意义随着智能机器人、智能家居、智能医疗等物联网应用的发展，无线通讯和智能感知设备的需求正在逐渐增加，使得低功耗设计成为了开发电子产品时非常重要的一点。
而在这些智能设备中，微型热敏打印机则作为打印输出设备，起着不可替代的作用。
由于微型热敏打印机的使用条件和场景的特殊性，低功耗设计已成为当前热门的研究方向。
二、研究目标本研究的目标是设计一种低功耗的微型热敏打印机系统，实现高效实时打印并尽可能避免耗电量消耗过大的问题。
具体目标如下：1. 设计低功耗的电路和系统框架，有效降低整个系统的耗电量。
2. 利用深度学习算法对数据进行优化和预处理，提高打印效率和准确性，减少传输和计算负担。
3. 设计可调节的供电模式，根据实际需求灵活调整供电状态，极限地节约耗电量。
三、研究内容1. 系统设计：按照目标要求进行系统框架和电路设计。
采用硬件和软件相结合的方法，设计出一种低功耗且效率高的打印机系统。
2. 电路设计：根据目标需求，设计符合要求的电源、控制和数据传输等关键电路，在降低功耗的同时保证系统高效稳定。
3. 硬件实现：使用微处理器等电子元器件进行电路与系统设计，对系统进行实验验证。
4. 软件设计：实现热敏打印机的驱动程序，建立基于深度学习算法的数据处理流程，提高打印效率、减少耗电量。
5. 系统测试：对所设计的低功耗微型热敏打印机系统进行测试，评估系统的性能并进行优化。
四、研究意义1. 对电子工程行业社会做出一定的贡献，在不同领域中推广和应用低功耗的方法和设计模式。
2. 有利于提高打印设备的印刷质量和打印速度，更好地满足用户的需求。
3. 科学研究、生产和使用中的能量消耗问题非常突出，本研究有助于减少能源消耗的环境问题，对于可持续发展具有重要意义。
五、研究方法1. 采用文献资料法调研和了解目前微型热敏打印机系统低功耗设计的研究进展情况。
2. 设计逻辑仿真，采用模拟电路和模拟电子设备等模拟软件进行电路设计的模拟测试，并对电路设计方案进行比较和选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于89S51单片机的微型热敏打印机软件设计
heshw99 发表于2007-3-7 23:07:00
1
推荐
摘要：介绍了基于89S51单片机的微型热敏打印机的组成，分析了打印原理，详细给出了整体流程以及各个功能模块的软件设计。
热敏打印头采用I/O口模拟串行数据传输实现数据加载。
设计的微型热敏打印机运用于实际，取得了良好的效果。
关键词：热敏打印机过热保护步进电机数据加载
1引言
由于常用的微型针式打印机的速度慢，噪声大，无法满足某些场合的需要。
微型热敏打印机具有打印速度快、噪音低、可靠性高、字迹清晰、机头小而轻等优点，可满足各种场合的打印要求，因此得到广泛应用。
笔者在汽车行驶记录仪的开发过程中，根据厂家要求，选用较为先进的热敏打印机作为打印设备。
但微型热敏打印头对打印时序和温度要求较高，一旦控制不当极易造成打印头烧毁。
因此，在有合理的硬件设计的基础上，软件设计也十分重要。
本文使用某些软件设计替代了部分硬件电路，使打印机的控制电路得到了简化。
2打印原理
选用的FTP-628作为热敏打印头。
该热敏打印头点结构384点/行，水平方向点密度：8点/mm，垂直方向行间距：8点/mm。
有效打印宽度48mm。
打印速度最大为60mm/秒[1]。
要打印的数据在时钟CLK的配合下，经由数据输入脚DI移到热敏机芯内部的移位寄存器中。
经384个时钟周期，一行384位数据全部移到移位寄存器后，锁存端的锁存信号/LA T由CPU置低，移位寄存器的数据被锁存到锁存器。
然后热敏头加热控制信号STB产生高电平，此时根据384点输入的DI数据是1或者是0决定发热元件是否发热，由此在热敏纸上产生要打印的点行。
3系统整体框图
本文介绍的微型热敏打印机由主控芯片、步进电机驱动模块、热敏打印头过热保护模块、热敏打印头缺纸检测模块、RS-232通信模块、供电模块等部分组成。
其中步进电机驱动模块负责控制打印纸走纸及走纸速度；热敏打印头过热保护模块防止热敏打印头温度过高损坏；热敏打印头缺纸检测电路完成热敏打印头是否有纸检测；RS-232通信模块实现打印机与上位机之间的通信；供电模块给控制电路及热敏打印头供电。
根据实际需要，考虑成本，选择89S51单片机作为主控芯片[2]。
如图1，给出了主控芯片与各个模块之间的接口功能设计。
图1 主控芯片与功能模块的接口设计
4系统软件设计
4.1整体流程
如图2，给出了整个系统工作的软件流程图。
本热敏打印机的软件设计主要是通过RS-232通信模块接收由主机传来的数据。
当接收到数据时，首先要判断是命令字还是字符数据。
如果是命令字，则打印机按照命令动作；如果判断为字符数据，则从字库中提取字符点阵，按行打印，走纸。
图2 系统工作流程图
4.2数据加载与印字
将内存缓冲区的数据输出到热敏打印头的移位寄存器中，可以通过硬件方式和软件移位的方式实现[3]。
本打印机实现方案采用的是后者。
一般情况下，软件移位是由I/O口模拟串行数据传输时序。
图3为I/O口实现数据移位流程图。
P1.0口模拟时钟CLOCK，P1.1口在CLOCK的配合下输出数据DATA，输出数据到热敏打印头内部的移位寄存器中。
P2[0:5]分别与打印头内部的加热选通信号STB[0:5]相连接。
当数据全部移入到移位寄存器后，对STB[0:5]操作，加热印字。
由于热敏打印机是通过打印头加热后在热敏打印纸上灼烧印字，所以，加热时间的长短决定了印字的清晰与快慢。
因此，根据实际情况，合理的设计加热时间对于实现热敏打印机的高质量打印十分重要。
图3 I/O口实现数据移位流程图
4.3步进电机走纸及驱动
图4 I/O口模拟输出PWM的时序图
设计的热敏打印机内部的二相四拍步进电机控制打印头的走纸及走纸速度。
由2路I/O口模拟2路PWM输出，再经过两个非门，将输出的2路模拟PWM波形转换为4路，输入步进电机驱动器，驱动步进电机[4]。
图4为P1.2与P1.3口模拟输出PWM的时序图。
在一个周期内，P1.2较P1.3延时3/4个周期。
4.4保护与中断
热敏打印头加热时间一般为1ms，连续加热超过1s后，很容易烧毁、损坏热敏头，所以实际的热敏打印机必须对热敏打印头添加过热保护电路。
当热敏打印头温度过高时，过热保护模块输出一个低电平到/INT0脚，使打印机进入中断[3]。
图5为过热保护中断流程图。
进入中断后，主控芯片断开热敏打印头加热供电控制继电器，停止热敏打印头的加热供电，并暂停其他动作。
当热敏打印头温度降低后，则过热保护模块输出一个高电平到/INT0脚，此时，打印机延时一段时间后出中断。
热敏打印头内部用光电继电器作为传感器，检测打印头是否有纸。
当热敏打印头无纸时，传感器中的发光二极管发出的光束无法经由打印纸反射到光敏三极管上，光敏三极管由此而无法导通，经过外部电路后，/INT1为低电平，进入中断。
反之，/INT1为高电平，工作正常。
其中断流程与过热保护中断类似。
图5 过热保护中断流程图
4.5字符库的构造与提取。
