汽车换挡机构设计指南
自动变速器换挡机构的建模和结构参数优化

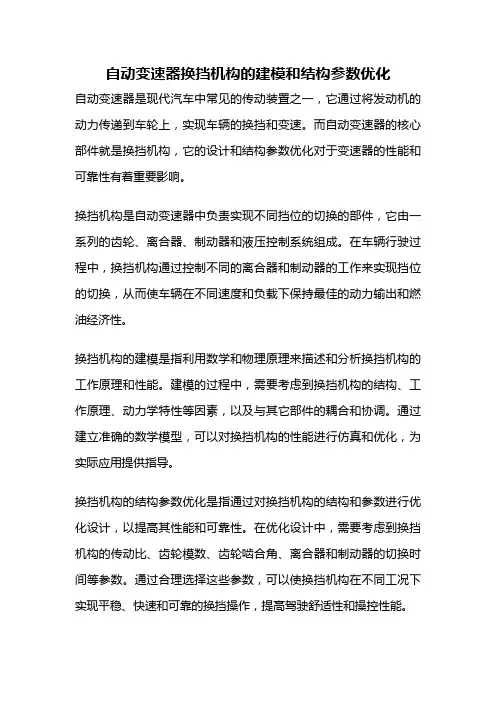

自动变速器换挡机构的建模和结构参数优化自动变速器是现代汽车中常见的传动装置之一，它通过将发动机的动力传递到车轮上，实现车辆的换挡和变速。
而自动变速器的核心部件就是换挡机构，它的设计和结构参数优化对于变速器的性能和可靠性有着重要影响。
换挡机构是自动变速器中负责实现不同挡位的切换的部件，它由一系列的齿轮、离合器、制动器和液压控制系统组成。
在车辆行驶过程中，换挡机构通过控制不同的离合器和制动器的工作来实现挡位的切换，从而使车辆在不同速度和负载下保持最佳的动力输出和燃油经济性。
换挡机构的建模是指利用数学和物理原理来描述和分析换挡机构的工作原理和性能。
建模的过程中，需要考虑到换挡机构的结构、工作原理、动力学特性等因素，以及与其它部件的耦合和协调。
通过建立准确的数学模型，可以对换挡机构的性能进行仿真和优化，为实际应用提供指导。
换挡机构的结构参数优化是指通过对换挡机构的结构和参数进行优化设计，以提高其性能和可靠性。
在优化设计中，需要考虑到换挡机构的传动比、齿轮模数、齿轮啮合角、离合器和制动器的切换时间等参数。
通过合理选择这些参数，可以使换挡机构在不同工况下实现平稳、快速和可靠的换挡操作，提高驾驶舒适性和操控性能。
换挡机构的优化设计是一个复杂的工程问题，需要综合考虑多个因素。
首先，需要考虑到换挡机构的工作可靠性和寿命，确保其在长期使用过程中不会出现故障和损坏。
其次，需要考虑到换挡机构的换挡速度和换挡平顺性，以提高车辆的加速性能和行驶舒适性。
此外，还需要考虑到换挡机构的制造成本和装配难度，以降低生产成本和提高生产效率。
为了实现换挡机构的优化设计，可以采用多种方法和技术。
例如，可以利用计算机辅助设计和仿真软件进行模拟和优化分析，以快速评估不同设计方案的性能和可行性。
同时，还可以借鉴先进的制造工艺和材料技术，以提高换挡机构的精度和耐久性。
自动变速器的换挡机构是其核心部件之一，其建模和结构参数优化对于变速器的性能和可靠性有着重要影响。
汽车换挡机构说明书
┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊前言21世纪是汽车工业飞速发展的时代，汽车工业逐步成为许多国家的支柱产业。
为了控制汽车产品质量，提高汽车品质，势必对其总成及零部件提出更高更严格的要求。
变速器是汽车传动系中一个重要总成。
同步器是汽车变速器的重要部件，主要用于汽车行驶中平稳变速换档，操纵轻便灵活，消除冲击噪音和降低汽车油耗。
同时，防止变速箱齿轮的损坏，直接影响变速器寿命。
因此，研制先进的同步器试验系统，对提高汽车试验技术有着重要意义。
同时，汽车是一个由许多种零部件组成的复杂的机械系统。
对于产品开发所需的许多技术资料，目前尚不能通过理论计算得到，只能通过试验，因此有人说“汽车是试验出来的”。
国外汽车工业由于发展时间较长，且对试验检测工作十分重视，在资金上给予了巨大的投入，一般都有较为齐全的试验装备。
再加上严格管理和精良的加工设备，与国内形成了较大的差距。
所以，我国汽车厂必须加大对试验检测设备的投入，才能大大缩短同国外同类厂家在试验手段上的差距，有利于我国汽车产品在国内外的竞争能力。
┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊第1章概论1.1 同步器1.1.1 同步器的作用现代汽车上广泛采用活塞式内燃机作为动力源，其转矩和转速变化范围较小。
而复杂的使用条件则要求汽车的牵引力和车速能在相当大的范围内变化。
为解决这一矛盾，在传动系中设置了变速器。
变速器在换挡时，由于两齿轮轮齿不同步时的强制挂挡，使得因两轮齿间存在的速度差而发生冲击和噪音。
这样，不但不易挂挡，而且影响了轮齿寿命，使齿端部磨损加剧，甚至使轮齿折断。
所以在变速器换挡过程中，必须使所选档位的一对待啮合齿轮轮齿的圆周速度相等（即同步），才能使之平顺地进入啮合而挂上挡位。
因此，产生了同步器。
同步器是工业车辆机械变速箱的关键部件，直接影响车辆操纵换档性能。
它是在接合套换档机构基础上发展起来的。
汽车换挡机构设计指南
目录第二章换档机构1 简要说明 (3)1、1变速操纵机构综述 (3)1、2 设计目的 (3)1、3 适用范围 (4)1、4 装置的零部件构成图 (4)2 设计构想 (6)2、1 设计原则 (6)2、2 设计参数 (6)2、3 软轴拉线的布置 (11)2、4 环境条件 (11)2、5 设计基本限制因素 (11)2、6 零件装配设计 (12)4、1 通过什么样的标识进行识别........................................................................ 错误!未定义书签。
第二章换档机构1 简要说明1、1变速操纵机构综述1汽车变速操纵机构分为手动变速操纵机构(MT)、自动变速操纵机构(AT&CVT&AMT)。
2按传递行程与力的方式可分为拉索式换档操纵装置、杆系换档操纵装置及电讯号直接驱动换档装置;如图 2, 杆系换档操纵装置它就是由一根或者两根细长的(空心)刚性杆件组成的。
因为就是空间运动杆系,其运动分析与自由度的确定,无论就是用作图法,或用解析法都就是比较复杂的;运动件本身的干涉,及其与相邻件干涉的校核也就是相当繁琐的;还好,现在可以借助于CAE使设计分析工作简化与可靠。
同时,这种结构还有一个很难克服的问题,就就是由于其运动链长,杆件刚度弱,铰接处存在间隙,且润滑不便等原因,容易产生振动、噪声、档位不清晰、换档操纵手感不良等现象。
于就是,一种拉索式换档操纵装置应运而生,并将逐渐取代杆系换档操纵装置、如图 1,为拉索式换档操纵装置、所谓拉索式换档操纵装置,就是用一种柔性的推拉软轴替代空间运动的刚性的杆件。
这种换档操纵装置克服了上述刚性空间杆系存在的那些问题。
同时柔性推拉软轴的走向“自如”,给汽车的总体布置与变速器操纵装置的安排带来诸多方便。
而且柔性软轴具有吸振的作用,能够消除动力总成与车身传至换档操纵手柄的振动,因此能得到清晰的档位与舒适的手感。
自动变速器换档执行机构设计
楔块式单向超越离合器的构造和滚柱斜槽式单向 超越离合器相似，也有外环、内环、滚子（楔块 sprags）等，如图6-8 所示。
图6.8 滚柱斜槽式单向超速离合器
图6.9 楔块式单向超速离合器
2.单向超越离合器的结构设计
根据各个单向离合器的计算简图和相关的计算公 式可以初步地进行离合器的结构设计。
单向超越离合器有多种形式，目前最常见的是滚柱 斜槽式(one-way roller clutch)和楔块式(one-way sprag clutch)两种。
1）滚柱斜槽式单向超速离合器
滚柱斜槽式单向超越离合器由外环(drum)、内环 (hub)、滚柱(roller)、滚柱回位弹簧(springs)等组 成，如图6器 1.5.9—挡圈， 2.6—离合器反作用板，3.7—离合器摩擦片，4.8—离合器钢片，
10—弹簧座圈11.14.16.18.19—O型密封圈，12—回位弹簧， 13—OD离合器活塞，15—倒档离合器活塞，17—倒档离合器缸体
离合器通常由离合器鼓（缸体）(clutch drum)、 离合器活塞(piston)、回位弹簧(return spring)、 弹簧座(spring retainer)、钢片(steel discs)、摩擦 片(friction discs)、离合器压板(pressure plate)、 卡环(snapring)、离合器壳(clutch hub)及密封圈 (piston seal rings)组成，如图6-2 所示。
第6章 自动变速器换档执行机构设计
行星齿轮变速器的换档执行机构由离合器(driving clutches or input clutches)、制动器或锁定离合器 (holding clutches)或制动带(transmission bands) 和单向超越离合器(one-way clutch)(单向自由轮 机构)等3种不同的执行组件组成，它有3个基本作 用，即连接、固定和锁定；所谓连接是指将行星 齿轮变速器的输入轴与行星排中的某个基本元件 连接，以传递动力，或将前一个行星排的某一个 基本元件与后一个行星排的某一个基本元件连接， 以约束这两个基本组件的运动；所谓固定是指将 行星排的某一基本元件与自动变速器的壳体连接， 使之被固定住而不能旋转；所谓锁定是指把某个 行星排的3个基本元件中的两个连接在一起，从而 将该行星排锁定，使其3个基本元件以相同的转速 一同旋转，产生直接传动。
变速器换挡机构的原理与设计要点

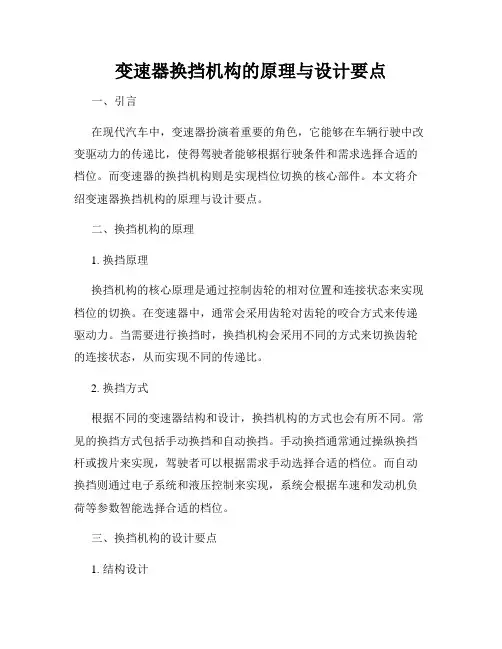

变速器换挡机构的原理与设计要点一、引言在现代汽车中，变速器扮演着重要的角色，它能够在车辆行驶中改变驱动力的传递比，使得驾驶者能够根据行驶条件和需求选择合适的档位。
而变速器的换挡机构则是实现档位切换的核心部件。
本文将介绍变速器换挡机构的原理与设计要点。
二、换挡机构的原理1. 换挡原理换挡机构的核心原理是通过控制齿轮的相对位置和连接状态来实现档位的切换。
在变速器中，通常会采用齿轮对齿轮的咬合方式来传递驱动力。
当需要进行换挡时，换挡机构会采用不同的方式来切换齿轮的连接状态，从而实现不同的传递比。
2. 换挡方式根据不同的变速器结构和设计，换挡机构的方式也会有所不同。
常见的换挡方式包括手动换挡和自动换挡。
手动换挡通常通过操纵换挡杆或拨片来实现，驾驶者可以根据需求手动选择合适的档位。
而自动换挡则通过电子系统和液压控制来实现，系统会根据车速和发动机负荷等参数智能选择合适的档位。
三、换挡机构的设计要点1. 结构设计换挡机构的结构设计应考虑紧凑、坚固和易于操控。
在设计过程中需要充分了解齿轮传递的力学特性，并选择合适的轴承和连接件。
同时，在设计中应注意杠杆原理，通过合理的杠杆比例来减小操纵力。
2. 换挡力矩控制换挡时需要克服一定的换挡力矩，而过大或过小的力矩都会影响换挡的舒适性和可靠性。
因此，在设计中需要准确计算换挡力矩，并选择合适的换挡机构传递力矩的方式，如使用弹簧、摩擦片等。
3. 换挡路径设计换挡路径设计要考虑换挡的顺畅性和快速性。
合理设计换挡机构的路径和动作，可以减少换挡时间和换挡过程中的冲击和噪音。
同时，注意相邻档位之间的间隔，使得换挡过程中能够准确地进入目标档位。
4. 换挡机构的可靠性换挡机构的可靠性是设计的一个重要指标。
在设计过程中，需要使用合适的材料和加工工艺，确保换挡机构能够承受长时间和高强度的工作。
同时，需进行可靠性验证和测试，以确保换挡机构的正常工作和寿命。
四、总结变速器换挡机构是实现档位切换的重要部件，其原理和设计要点直接影响着变速器的性能和可靠性。
汽车换挡操纵机构分总成设计

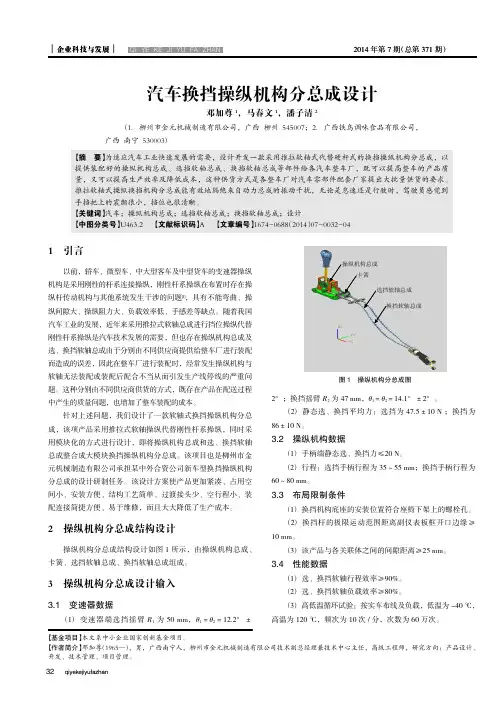

qiyekejiyufazhan1引言以前，轿车、微型车、中大型客车及中型货车的变速器操纵机构是采用刚性的杆系连接操纵，刚性杆系操纵在布置时存在操纵杆传动机构与其他系统发生干涉的问题[1]，具有不能弯曲、操纵间隙大、操纵阻力大、负载效率低、手感差等缺点。
随着我国汽车工业的发展，近年来采用推拉式软轴总成进行挡位操纵代替刚性杆系操纵是汽车技术发展的需要，但也存在操纵机构总成及选、换挡软轴总成由于分别由不同供应商提供给整车厂进行装配而造成的误差，因此在整车厂进行装配时，经常发生操纵机构与软轴无法装配或装配后配合不当从而引发生产线停线的严重问题。
这种分别由不同供应商供货的方式，既存在产品在配送过程中产生的质量问题，也增加了整车装配的成本。
针对上述问题，我们设计了一款软轴式换挡操纵机构分总成，该项产品采用推拉式软轴操纵代替刚性杆系操纵，同时采用模块化的方式进行设计，即将操纵机构总成和选、换挡软轴总成整合成大模块换挡操纵机构分总成。
该项目也是柳州市金元机械制造有限公司承担某中外合资公司新车型换挡操纵机构分总成的设计研制任务。
该设计方案使产品更加紧凑、占用空间小、安装方便、结构工艺简单、过渡接头少、空行程小、装配连接简捷方便、易于维修，而且大大降低了生产成本。
2操纵机构分总成结构设计操纵机构分总成结构设计如图1所示，由操纵机构总成、卡簧、选挡软轴总成、换挡软轴总成组成。
3操纵机构分总成设计输入3.1变速器数据（1）变速器端选挡摇臂R 1为50mm ，θ1＝θ2＝12.2°±2°；换挡摇臂R 2为47mm ，θ1＝θ2＝14.1°±2°。
（2）静态选、换挡平均力：选挡为47.5±10N ；换挡为86±10N 。
3.2操纵机构数据（1）手柄端静态选、换挡力≤20N 。
（2）行程：选挡手柄行程为35～55mm ；换挡手柄行程为60～80mm 。
汽车设计指南(换档操纵系统布置)
c、传动效率高、成本低，目前最常用的结构。
缺点：对线芯的润滑脂要求较高，对润滑脂的加注量不好控制。
-25–换挡操纵系统 5.2.2 杆式换挡操纵装置 杆式换档操纵机构装置：是由一根或两根空心刚性的杆件组成。
图5.2 杆式换挡操纵装置 1.变速操纵机构总成 2.螺栓 3.选档臂总成 4.换挡轴及支架总成 5.螺栓 6.换挡拉杆Ⅰ总成 7.选档摇臂总成 8.衬套 9.螺栓 10.选档拉杆Ⅱ 11.开口销 12.螺母 13.摇臂总成 14.螺母 15.螺栓 16.换挡手柄及护套总成 缺点： a、其运动分析和自由度不好确定，不管是用做图法还是解析法都是比较复杂；
-15–换挡操纵系统
5.1 输入信息 1）变速箱、变速操纵机构、相关钣金数模
5.2 换挡操纵系统简介
换挡操纵系统的作用是操纵变速箱上的选换挡操纵机构实现换档。 分类： （1）：按变速操纵机构分为手动变速操纵机构（MT）和自动操纵机构（AT/AMT/CVT/DCT） （2）：按力的传递方式可分为推拉索式换挡操纵装置、杆式换挡操纵装置和电讯号直接驱动换 挡装置。
1）软轴拉线应与变速箱换挡（选档）臂行程范围中心线成90°，我们设计的规定值是变速 箱选换档臂与选换档拉线的夹角在90°±4°（在空档位置）；如图5.4所示；
换挡臂行 程中心线
选挡拉线
换挡臂
90°
换挡拉线 图5.4 拉线布置角度示意图
-45–换挡操纵系统 2）安装尺寸L，根据阻尼器摆角范围及软轴支架的安装范围确定，要求α≤4°，如图5.5所示；
图5.5 安装尺寸与阻尼器摆角 3）选拉线在前舱布置时应走向平顺，最小曲率半径为160mm，过渡圆弧越大越好，如图5.6所示；
图5.6 选换挡拉线布置曲率示意图 4）选换挡拉线与换挡操纵机构的操纵臂中心线成90°，如图6.7所示：
汽车换挡机构设计指南
目录第二章换档机构１简要说明ﻩ错误!未定义书签。
1、1变速操纵机构综述ﻩ错误!未定义书签。
1、2设计目得ﻩ错误!未定义书签。
1、３适用范围 ..................................................................................................... 错误!未定义书签。
1、4 装置得零部件构成图.................................................................................... 错误!未定义书签。
2 设计构想ﻩ错误!未定义书签。
２、1 设计原则 ..................................................................................................... 错误!未定义书签。
2、2 设计参数ﻩ错误!未定义书签。
2、３软轴拉线得布置.......................................................................................... 错误!未定义书签。
2、４环境条件ﻩ错误!未定义书签。
2、５设计基本限制因素...................................................................................... 错误!未定义书签。
２、6 零件装配设计ﻩ错误!未定义书签。
4、1 通过什么样得标识进行识别ﻩ错误!未定义书签。
第二章换档机构１简要说明１、1变速操纵机构综述1汽车变速操纵机构分为手动变速操纵机构(MT）、自动变速操纵机构（AT＆CＶT＆AＭT）.2按传递行程与力得方式可分为拉索式换档操纵装置、杆系换档操纵装置及电讯号直接驱动换档装置;如图 2，杆系换档操纵装置它就是由一根或者两根细长得(空心）刚性杆件组成得.因为就是空间运动杆系,其运动分析与自由度得确定,无论就是用作图法，或用解析法都就是比较复杂得;运动件本身得干涉,及其与相邻件干涉得校核也就是相当繁琐得;还好,现在可以借助于CAE使设计分析工作简化与可靠.同时,这种结构还有一个很难克服得问题,就就是由于其运动链长，杆件刚度弱，铰接处存在间隙，且润滑不便等原因，容易产生振动、噪声、档位不清晰、换档操纵手感不良等现象。
换档机构的设计
换档机构的设计1.换档机构的设计换档机构的设计直接影响换档机构的可靠性和灵活性，以及换档手感。
换档机构的结构设计是多种多样的，可参考老产品或样机的结构，也可自行设计，但必须具备以下功能。
1.1档位自锁功能，换档可靠，不脱档；1.2档位互锁功能，不能同时挂入两个档位，不乱档；1.3倒档锁，选入倒档时有明显的提示手感；1.4 防止误挂倒档装置，在倒档和五档（或其他档位）共用同一拨叉轴的情况下，防止摘五档时直接挂入倒档；1.5考虑倒车信号开关的安装位置；1.6 一般换档机构在变速器总成的上方，离润滑油飞溅油沫较远，故也应考虑通气塞的安装位置。
2.档位定位锁止槽的设计。
在审查QR513换档叉轴的设计时，感到档位锁止槽的宽度和深度都小，锁止钢球（压缩弹簧）的工作行程小，可能使换档手感不甚明显。
档位定位锁止槽的宽度、深度和角度是影响换档手感的重要因素之一。
设计时可参考同类产品。
当需要验算或调整换档力和锁止力时，应计算（或调整）锁球弹簧（或档位定位座）的工作负荷和行程，再设计档位锁止槽的角度和深度。
2.1圆弧形档位锁止槽（见图1）档位锁止钢球的锁止力P R按下式计算，详见《汽车设计手册》整车底盘篇第217页。
P R =0.2sinφ+ 0.99cosφ0.99sinφ－0.2cosφ×K×[ h0－h1+(R－r)×（1－sinφ）]其中：P R——换档叉轴克服锁止钢球的锁止力，N；φ——锁止钢球与锁止槽在C点接触时极限接触角，（°）；φ= arcsin[（R-M）/R] , 其中M为换档叉轴锁止槽的深度；K——锁球弹簧刚度，N/mm；h0——锁球弹簧自由状态长度,mm；h1——锁球弹簧工作状态长度,mm；R——圆弧形锁止槽的半径,mm；r——锁球半径，mm。
图1 圆弧定位槽时2.V形档位锁止槽（见图2）档位锁止钢球的锁止力P R按下式计算，详见《汽车设计手册》整车底盘篇第219页。
换挡机构、布置和同步器的设计
附录9. 换挡机构、布置和同步器的设计Changing connections 车辆变速器需要特定装置，以使传动比及发动机动力与经常行驶工况相匹配。
动力匹配是车辆变速器四大主要功能之一。
对于手动变速箱，驾驶员控制操纵换挡。
而全自动变速箱，变速控制单元实现传动比变化。
半自动变速箱可以减轻驾驶员的工作强度，这取决于其自动化程度（见章节6.6和6.7）。
就自动变速器而言，驾驶员使用转换开关或变速杆控制一定功能，如空挡、倒档。
在这里，不考虑CVT 变传动比装置。
换挡装置在驾驶员和车辆间起了重要作用。
是决定操纵舒适性的关键因素。
换挡装置的部件很大程度上取决于换挡时是否中断动力传递。
所以我们同样见到章节6.3.1---动力中断时换挡和6.3.2---动力不中断时换挡。
在下面的讨论中，我们加以区分如下：●内部换挡元件：变速器内部换挡机构有换挡选择杆、拨叉、同步器、带刹等●外部换挡元件：变速器外部换挡机构有变速杆、四连杆机构、远程控制转换轴和缆索操纵装置。
图9.1表示了内部换挡元件，齿轮啮合参与动力传动。
区别在于形面锁止离合器（如牙嵌离合器）和摩擦式离合器（如多片离合器）。
事实上，由于内外部机构设计和联接种类是无限的，在本章只讲述基本组成部分。
章节12.1至12.4考察了一些现有设计的典型例子。
本章主要介绍同步器的设计和结构。
图9.1 变速器内部换挡机构a)滑动齿轮b)牙嵌离合器接合c)销接合d)无锁止结构的同步器e)带锁止结构的同步器f)伺服锁定同步器机构（波尔舍系统）g)动力转换变速器中液压驱动的多盘离合器h)行星齿轮中液压驱动的多盘制动器【9.1】9.1 换挡元件的系统分类下面的形态表给出了换挡元件的概况（表格9.1）表格9.1 换挡元件形态表对于不同的换挡装置，我们区分为下面两种：●直接操纵机构变速杆在变速箱机体上（尤其常见于商用车）●间接操纵机构变速杆和变速器空间上相分离，“远程换挡”。
―机械式或缆索连接―辅助动力换挡（如气动、液压、电动/线控换挡）随着半自动变速箱日益增多，间接换挡控制装置会越来越普遍。
上海大众汽车自动档换挡机构设计要求
自动变速箱换档操纵机构总成功能要求概述：自动,变速箱,换档机构更改以下更改按照TL 823 45 1994-06：进行。
标准已经适用于最新的技术。
以前版本1994-061.适用范围本标准规定自动变速箱换档操纵机构总成的要求。
本标准适用于有和没有tiptronic功能的自动换档变速箱的换档操纵机构。
2.定义下面的定义针对本标准的应用是有效的：X向（纵向）在车里前后操作换档，平行于车坐标系统X坐标Y向（横向）在车里左右操作换档，平行于车坐标系统Y坐标Z向（垂直方向）在车里上下操作换档，平行于车坐标系统Z坐标换挡锁将选挡杆锁在P档和N档,仅通过踩压刹车踏板来释放锁钥匙（KRL）在点火钥匙移开锁止系统中,只有在选档杆在P档位时，且在钥匙已经拔出时有换挡锁的条件下, 才有可能拔出点火钥匙.Tiptronic在自动换档变速箱中手动换档的一个附加的操作装置力作用点a选挡杆上所有的测试和换挡力都作用在该位置(见图2)最远位置在+X方向可能的最远的换档位置.3.要求3.1总体要求技术补充标准是图纸的一部分，图纸上的要求优先。
首次补充和改变的认可根据VW 011 55环境要求根据VW 911 003.2 适用的法规USA：FMVSS 101FMVSS 102FMVSS 114FMVSS 302EC：74/60 EEC75/443EEC78/316EECECE R 21Australia：ADR 12ADR 423.3 样件的范围要求以下零件进行全部测试：—换挡机构—换挡盖—选挡器和选档杆调整器—换挡和锁止线—变速器和点火锁考虑到现存的配合零件，单个零件都应该进行测试。
3.4 操作温度范围（-35~+130）℃短期10min,+160℃不同的零件有不同的温度和时间规定。
甚至超过最高温度，没有零件可以自燃或掉下易燃物。
3.5 永久润滑根据图纸，润滑脂寿命≥150，000km或≥10年。
3.6 密封在压力差△P=0.03bar时车辆内部密封防水和气体。
汽车换挡机构设计指南
目录第二章换档机构1 扼要解释331.2 设计目标331.3 实用规模341.4 装配的零部件构成图342 设计构思362.1 设计原则362.2 设计参数362.3 软轴拉线的安插412.4 情形前提412.5 设计根本限制身分422.6 零件装配设计434.1 经由过程什么样的标识进行辨认121第二章换档机构1 扼要解释1汽车变速把持机构分为手动变速把持机构（MT）.主动变速把持机构（AT&CVT&AMT）.2按传递行程和力的方法可分为拉索式换档把持装配.杆系换档把持装配及电讯号直接驱动换档装配;如图 2, 杆系换档把持装配它是由一根或者两根修长的（空心）刚性杆件构成的.因为是空间活动杆系,其活动剖析和自由度的肯定,无论是用作图法,或用解析法都是比较庞杂的;活动件本身的干预,及其与相邻件干预的校核也是相当繁琐的;还好,如今可以借助于CAE使设计剖析工作简化和靠得住.同时,这种构造还有一个很难战胜的问题,就是因为其活动链长,杆件刚度弱,铰接处消失间隙,且润滑便利等原因,轻易产生振动.噪声.档位不清楚.换档把持手感不良等现象.于是,一种拉索式换档把持装配应运而生,并将逐渐代替杆系换档把持装配.如图 1,为拉索式换档把持装配.所谓拉索式换档把持装配,是用一种柔性的推拉软轴替代空间活动的刚性的杆件.这种换档把持装配战胜了上述刚性空间杆系消失的那些问题.同时柔性推拉软轴的走向“自如”,给汽车的总体安插和变速器把持装配的安插带来诸多便利.并且柔性软轴具有吸振的感化,可以或许清除动力总成和车身传至换档把持手柄的振动,是以能得到清楚的档位和舒适的手感.拉索式把持因其易于安插,传递效力高,成本低廉,今朝是最经常运用的构造.以上两类都属于手动换档把持机构;主动换档把持机构中也用到拉索式把持装配,如图1.4-3,同时也用到电讯号驱动装配以实现特别的换档请求;在电控机械主动变速箱(AMT)上则完整运用电讯号驱动装配完成换档.1.2 设计目标1.在任何情形下可以或许靠得住地实现换档,并包管换档平顺;2.在任何行驶前提下须包管把持机构总成靠得住的把持力及把持行程输出;3.安插上,应充分斟酌到人机工程身分,确保最合适的行程.力及操纵地位,包管拉线在前舱的走向应平顺,避开相干干预,远离热源等;4.涉及到电子通信部分,须包管对输入旌旗灯号的精确辨认.靠得住的旌旗灯号处理及精确输出,并具备响应的抗干扰才能;5.知足在不合工作温度下,包管足够的传递效力及操纵手感;6.运用寿命的请求;7.对外不雅有请求的件（如换档手柄.防尘罩.换档面板等）,应与整车内饰相匹配,并知足整车定位对料质.做工.机能等身分的请求;8.构造简略.紧凑.质量小.工艺性好.维修便利及合适大批量临盆,充分表现平台共用最大化的原则.1.3 实用规模实用于各车型通用手动及主动变速把持机构装配;1.4 装配的零部件构成图图 1拉索式换档把持装配图2杆系换档把持装配1.ⅠⅡ图3主动换档把持机构带拉索装配1.螺母2.主动换档把持机构总成3.卡箍4. 软轴拉线总成5.螺栓 6. 螺栓7. 软轴支架 8. 组合螺母2 设计构思2.1 设计原则1)可以或许靠得住地实现换档;2)包管把持机构总成靠得住的把持力及把持行程输出;3)涉及到电子通信部分,须包管对输入旌旗灯号的精确辨认.靠得住处理及精确输出,并具备响应的抗干扰才能;4)寿命请求;1)把持须简便.精确.换档平顺;2)外不雅应与内饰搭配调和,做工较精致,手感应较好;1)经由过程机能实验及整车靠得住性实验请求;2)工作机能应稳固.靠得住,运用寿命长;3)应包管在－40°C至90°C温度区间内,靠得住的实现功效;4)力图做到构造简略.紧凑.重量轻.制作工艺性好及拆装维修调剂便利等.2.2 设计参数1. 决议尺寸的身分1)安插身分：总成周边的鸿沟空间是决议总成外廓尺寸和软轴走向的直接身分;2)变速箱对输入的请求：重要涉及换档行程和换档力的输入请求;3)联合人机工程的安插及总体杠杆比调校,即可肯定总成的活动尺寸;2. 决议重量的身分1)零部件外廓尺寸;2)加工工艺及材质：今朝广泛采取的是整体注塑成型工艺,一般为工业塑料;部分高级产品也采取铸铝件;3)冲压焊接件因其重量大,工艺庞杂,质量进程掌握艰苦等身分,已渐有削减的趋向.3.手动换档把持装配的行程及杠杆比的设计1) 换档把持手柄的行程Lc换档把持装配手柄的行程Lc是影响换档把持手感的重要技巧机能指标之一,在拔取换档把持装配手柄的行程时要相符以下原则：a. 轿车手动变速器把持装配手柄的换档行程Lc,一般为100～150（mm）;b. 选档行程（多半用换档把持杆的摆角掌握）要小于换档行程;c. 倒档换档行程要等于或大于进步档的换档行程.d.拔取把持装配手柄行程时要留意以下两点：第一,手柄地位应顺应整车安插的请求,接近性好,便于把持;第二,手柄向前换档时不克不及碰着内心板,选档和向后换档时不克不及碰着座椅垫和手制着手柄等.2) 换档把持装配的杠杆比c i起首依据同步器换档（或移动齿轮换档）所需的行程,设计换档拨叉轴上的档位锁止槽的距离Ls,然后用下式盘算出把持装配所需的杠杆比c i :式中：is ——变速器换档机构的杠杆比.D η——FF 变速器换档把持装配多采取软把持装配,是以在盘算时要斟酌软换档把持装配的位移效力.Fc 和杠杆比c i 的校核换档把持装配杠杆比c i 的另一个束缚前提是感化在手柄上的换档力,推举轿车把持手柄的换档力()N ～Fc 4020=[7]. 在“摘档→同步效应→挂档”的全进程中,同步效应时的感化力Fs 最大,是以用Fs 校核换档把持装配杠杆比c i .校核表达式如下： 式中：Fs —— 同步效应时感化力;F η—— 现代变速器换档把持装配多采取软把持装配,是以在盘算时要斟酌软换档把持装配的传动效力.当把持手柄的换档力Fc 不在推举规模内时,可恰当的调剂换档把持装配的杠杆比c i ,同时也应统筹换档把持手柄的行程Lc 是否幻想. 换档把持装配的杠杆比c i 最终肯定今后,还要依据换档把持装配的构造特色,把盘算的总杠杆比c i 合理的分化到各个杆件,并肯定各个杆件的最终设计长度.换档把持装配是三维空间活动杆系.当换档把持手柄的活动轨迹肯定今后,须要对调档把持装配的各个杆件和铰接点的自由度.束缚.活动干预等作机构活动学剖析.平日情形下,可用简即靠得住的“作图法”进行定性的剖析;当须要作定量的剖析时,则可用比较麻烦的“解析法”求解.不过,如今一般的三维软件都有机构活动学剖析的功效,这为换档把持装配的设计和剖析供给了极大的便利.图4 拉线式换档机构的简化模子F h =a b × 1f η×α1× F h1 (N) H=b a ×x 1η× h1 (mm)F x =a c ×de × 1f η×α1×F x1(N) X=c a ×e d ×x 1η× X 1 (mm)F h1-换档力,变速箱换档所需力 (N); F x1-选档力,变速箱选档所需力(N);h 1-换档位移量,变速箱换档所需行程 (mm);ηx — 拉线位移效力 X 1-选档位移量,变速箱选档所需行程(mm); ηf — 拉线载荷效力 F h -驾驶员把持换档机构所需换档力(N);α— 换档机构传动效力 F x -驾驶员把持换档机构所需选档力(N);h－驾驶员把持换档机构所需换档行程(mm);X－驾驶员把持换档机构所需选档行程(mm);1) 主动变速箱的类型及特色汽车主动变速箱罕有的有三种型式,分离是液力主动变速箱（简称AT）.机械无级主动变速箱（简称CVT）.电控机械主动变速箱（简称AMT）.今朝轿车广泛运用的是AT,AT几乎成为主动变速箱的代名词.与手动变速箱比拟,液力主动变速箱（AT）在构造和运用上有很大的不合.手动变速箱重要由齿轮和轴构成,经由过程不合的齿轮组合产生变速变矩;而AT是由液力变扭器.行星齿轮和液压把持体系构成,经由过程液力传递和齿轮组合的方法来达到变速变矩.个中液力变扭器是AT最具特色的部件,它由泵轮.涡轮和导轮等构件构成,直接输入发念头动力传递扭矩和聚散感化.CVT采取传动带和可变槽宽的棘轮进行为力传递,即当棘轮变更槽宽肘,响应转变驱动轮与从动轮上传动带的接触半径进行变速,传动带一般用橡胶带.金属带和金属链等.CVT是真正无级化了,它的长处是重量轻,体积小,零件少,与AT比较具有较高的运行效力,油耗较低.但CVT的缺点也是显著的,就是传动带很轻易破坏,不克不及推却较大的载荷,是以在主动变速器占领率约4%以下.AMT在机械变速器（手动变速箱）原有基本长进行改革,重要转变手动换档把持部分.即在总体传动构造不变的情形下经由过程加装微机掌握的主动把持体系来实现换挡的主动化.是以AMT现实上是由一个机械人体系来完成操纵聚散器和选档的两个动作.其长处是效力高,成本低,因为AMT能在现临盆的手动变速箱基本长进行改革,临盆继续性好,投入的责用也较低,轻易被临盆厂接收.其缺点是换档进程中动力中止,有负加快.AMT的焦点技巧是微机掌握,电子技巧及质量将直接决议AMT的机能与运行质量.据悉我国往后的汽车主动变速箱国产化将重点成长AMT.近年来在欧洲风行一种双聚散器主动变速器,简称DCT.DCT将单数档和双数档的齿轮分给两组聚散器掌握,变速箱由双中央轴.其长处是换档时光缩短,动力不中止.双聚散器主动变速器将是将来变速箱的一种趋向.2) 主动换档把持机构的参数设计对于AT和CVT的变速箱,换档机构的情势和掌握计谋是差不久不多的,而AMT的换档把持机构则完整由电讯号驱动.主动换档把持机构装配行程及换档力的设定办法可以参照手动换档机构;但因为主动换档把持机构装配涉及到电讯号,是以起首要有功效界说,是否须要P档锁止机构.手动解锁机构.档位显示等功效,依据变速箱TCU以及整电器供给的输入来设计开辟主动换档把持机构的电讯号驱动装配.3 )主动换档机构的设计尺度2.3 软轴拉线的安插拉线在前仓安插时走向应平顺（最小曲率半径为R160）,过渡的圆弧越大越好;防止和前仓内的活动件干预,远离热源;为下降力在拉线上的损掉 ,经由过程软轴支架软轴拉线(如图5)应与变速箱选档(换档)臂行程规模中间线成90°,如下图所示.图5 软轴安插角度示意图2.4 情形前提1) 零件的工作温度规模在-40ºC~90ºC工作温度区间内应包管润滑充分,橡胶部件其特征无变异,档位把持顺畅精确;电子器件工作特征正常,外不雅件不得有不成答复的变形;在120ºC温度区间放置10分钟,不得有零件自燃及可燃成分滴下;2) 其他留意事项选换档拉线及其附件（支架.卡箍等）因安插于前仓,情形庞杂良好,故对温度,盐雾,老化,臭氧均有严厉请求;详见企业尺度5.2.5 设计根本限制身分重要包含：档位安插（进步档位数及各档位散布情形）行程,选换档力(或换档冲量),空行程量,同步器冲击力等;具体盘算办法见2.2.3手动换档把持装配的行程及杠杆比的设计和2.2－4换档把持手柄的感化力Fc和杠杆比c i的校核.重要针对AT或CVT变速箱;跟着主动变速箱技巧的日益成熟,掌握计谋也越加庞杂;因我公司今朝尚未具备变速箱的完整开辟才能,故今朝主动档车型均大量引进欧美日成熟变速箱;其掌握计谋多种多样,请求把持机构的输入旌旗灯号也都不合;较为简略的是采取开关触发旌旗灯号（如B11－1504010）;庞杂的有采取霍尔电磁感应式传感器（A15-1504010）等;鉴于国内供给商的开辟实力,较为通例的做法是仿造原件进行开辟;对于自行研发或合作研发的主动变速箱则同一了通信旌旗灯号的界说,如CVT19及4HP20等,都采纳了B11的通信旌旗灯号体系;变速箱的掌握计谋决议了把持机构的电路体系;前期的把持机构只是起着传递行程和力的根本用处,其研发难度与MT相当;但跟着汽车电子技巧和变速箱技巧飞速成长,特别是手自一体式变速箱和CVT的消失,对把持机构的电路体系提出更高的请求：把持机构需供给“＋.－”档的把持旌旗灯号,档位旌旗灯号,内心显示;供给P档锁止的输入端子;某些特别功效如“WINTER”模式.“SPORT”模式.“OVERDRIVE”模式的把持触发旌旗灯号等;包含软轴拉线的安插：曲率应大于等于R200;走向应留有曲折余量,以确保动力总成发抖时（按最大±15mm）的可伸缩量;远离热源和活动部件等;把持手柄的安插：应相符人机工程请求;取决于手柄和面板（防尘罩）的A面造型及整车的内饰界说;罕有的概况处理有仿桃木.镀铬（镍）.包裹真皮等;2.6 零件装配设计拜见装配图1.2和3.2.该部件在该零件上的定位.装配模式／组装若机构为机构为冲压焊接件,则其装配.定位靠重要靠焊接夹具予以包管;产品一致性较差;如B11-1504010.S11-1703010等;如图6;图6今朝广泛运用的为注塑成形;其主体部分为一次注塑成形,部件衔接多采取过盈合营压装,辅以卡箍.铆钉等多种衔接方法;固然模具的一次性投入较大,但重量轻,质量稳固,临盆成本低,更合适大批量临盆;此种构造的重要缺点是模具修整艰苦,不轻易返工;拆装便利等;如A15-1504010等;图7拉线与把持机构,拉线与车身.拉线与软轴支架.手柄与把持杆等的装配,均采取自锁式卡接构造,且衔接处多采取橡胶阻尼,以加强缓冲,改良振动与操纵手感;详见图1和图3.装配内部各部件之间的衔接请求定位精确,衔接靠得住;最好为“软衔接”,以抵消动力总成振动引起的冲击;尤其是拉线与把持机构之间的衔接平日请求拉线为长度可调的,以确保拉线的行程可以平均分派;4.体系内的部件材料解释因各类把持机构的构造.制作方法不合,下面以A21变速把持机构装配为例解释;表2 A21换档把持装配材料界说1 )调节装配装配内软轴拉线应设置可调节长度的调节机构,确保最终的装配误差可在此处予以释放,以包管实现换档机构的功效请求;平日此调节处设置于拉线与机构衔接处（或拉线与变速箱摇臂衔接处）2)通用化请求各部件之间的接口采取通用化.尺度化接口,以包管靠得住性,加快开辟进度;3)行程匹配与杠杆比的选择作为顾客请求,确保把持装配各档位行程和把持力平均,且数值保持在合适规模内,操纵便当;4) 对于有特别功效请求的变速把持体系,应在构造设计初期予以充分斟酌;例如主动档的“P”档锁止功效,档位指导灯次序显示功效等;手动档的倒档锁止功效等;5)通信旌旗灯号应确保把持机构所发出的旌旗灯号免受温度.干扰旌旗灯号等的影响,可精确.独一.靠得住的传递至TCU.ECU或GIU,履行精确的操纵指令;6. 图纸模式图纸应包含以下内容：装配各部件的轮廓尺寸;行程尺寸;体系各部件间及体系间的合营接口尺寸;通信旌旗灯号的界说及检测方法;技巧请求:包含静态.动态强度,及经久性,耐温性,耐蚀性,耐候性的机能请求;安插尺寸:含整车的相干安插坐标信息及安插请求;。
