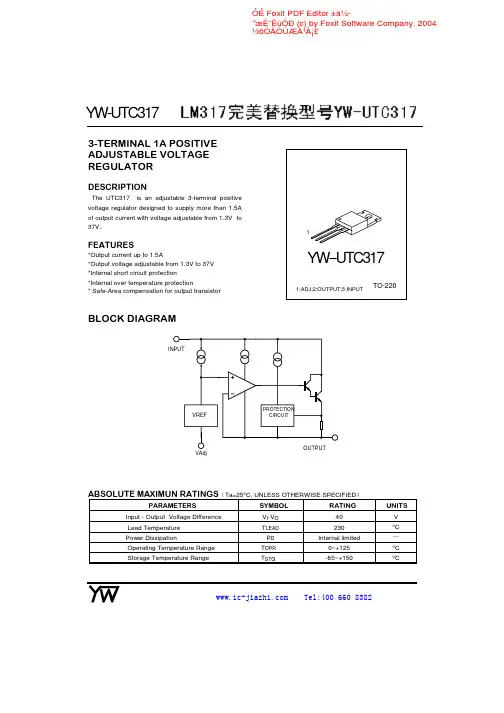

YW--UTC3173-TERMINAL 1A POSITIVE ADJUSTABLE VOLTAGE REGULATORDESCRIPTIONThe UTC317is an adjustable 3-terminal positivevoltage regulator designed to supply more than 1.5A of output current with voltage adjustable from 1.3V to 37VFEATURES*Output current up to 1.5A*Output voltage adjustable from 1.3V to37V *Internal short circuit protection*Internal over temperature protection*Safe-Area compensation for output transistorTO-22011:ADJ;2:OUTPUT;3:INPUTBLOCK DIAGRAMVAdjABSOLUTE MAXIMUN RATINGS Ta=25°C,UNLESS OTHERWISE SPECIFIEDPARAMETERSSYMBOLRATINGUNITSInput -Output Voltage Difference V I -V O 40VLead Temperature T LEAD 230°CPower DissipationP D Internal limitedüOperating Temperature Range T OPR 0~+125°C Storage Temperature RangeT STG-65~+150°CYW-UTC317ELECTRICAL CHARACTERISTICSV I -V O =5V,0°C <Tj<125°C,I O =500mA,I MAX =1.5A,P MAX =20W ,unless otherwise specifiedParameterSymbol Test conditionsMin TypMaxUnitLine Regulation∆V OTa=25°C,3V ≤V I -V O ≤40V 0.010.04%/VTa=0ü125°C,3V ≤V I -V O ≤40V0.020.07Ta=25°CV O ≤6V 1825mV Load Regulation ∆V O 10mA ≤I O ≤I MAX V O ≤5V 0.40.5%/V O 10mA ≤I O ≤I MAXV O ≤5V 4070mV V O ≤6V0.8 1.5%/V O Adjustable Pin current I ADJ 46100µA Adjustable Pin CurrentChange ∆IADJ 2.5V ≤V I -V O ≤40V,10mA ≤Io ≤I MAX ,P D ≤P MAX2.05µA Reference Voltage V REF 3V ≤V I -V O ≤40V,10mA ≤I O ≤I MAX ,P D ≤PMAX1.201.25 1.30V Temperature Stability STT 0.7%/V OMinimum Load Currentfor regulation I L(MIN)V I -V O =40V 3.510mA Maximum outputCurrentI O(MAX)V I -V O ≤15V,P D ≤P MAX 1.5 2.2AV I -V O ≤15V,P D ≤P MAX ,Ta=25°C0.150.4RMS Noise v.s.%of Vout eN T A =25°C,10H Z ≤f ≤10KH Z 0.0030.01%/V O Ripple Rejection RR V O =10V,f=120HZ,C ADJ =060dBV O =10V,f=120HZ,C ADJ =10µF6675Long-term Stability,T J =T HIGH ST T A =25°C,1000hr0.31%Junction to Case Thermal ResistanceR θJC5°C /WNote:Testing with low duty pulse should be used to avoid heating effect.YW-UTC317TYPICAL CHARACTERISTICS PERFORMANCETemperature O u t p u t V o l t a g e D e v i a t i o nFig.1.Load Regulation vstemperature-50-250255075100125354045505560Fig.2Adjustment Current vs TemperatureA d j u s t m e n t C u r r e n tTemperatureFig.3.Dropout Voltage vs Input-Temperature I n p u t -O u t p u t V o l t a g e D if f e r e n c eR e f e r e n c e V o l t a g eTemperatureTYPICAL APPLICATION CIRCUITSFig.5Programmable voltage regulatorFig.6Regulator with On-off controlVo=1.25V*(1+R2/R1)+Iadj*R2C1is required when regulator is located an appreciated distance from power supply.Co is needed to improve transient response.YW-UTC317Iomax=(VrefR1)+Iadj=1.25VR1Iomin=(VrefR1+R2)+Iadj=1.25VR1+R25mA<Io<100mA Fig.7Soft start application Fig.8Constant current applicationYW-UTC317。
LM317可调稳压直流电源电路分析
LM317可调稳压直流电源电路分析一、电路原理图LM317可调直流稳压电源，采用FR-4万能板和进口ST电源集成芯片 LM317设计而成，不仅具有固定式三端稳压电路的最简单形式，又具备输出可调电压（1.25-12V）的特点，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高、芯片内部具有过热、过流、短路保护电路等优点，适合课程设计、毕业设计等，原理图如下：二、电路工作原理直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。
一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：直流稳压电源的原理框图和波形变换图1、降压部分电源变压器是降压变压器，它的作用是将220V的交流电压变换成整流滤波电路所需要的交流电压Ui。
变压器的变比由变压器的副边按比例确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。
2、整流部分该设计采用单相桥式整流电路。
其由四只二极管组成，其构成原则就是保证在变压器副边电压u的整个周期内，负载上的电压和电流方向始终不变。
3、滤波电路经过整流后的直流电幅值变化很大，会影响电路的工作性能。
可利用电容的“通交流，隔直流”的特性，在电路中并人两个并联电容作为电容滤波器，滤去其中的交流成分。
电容滤波电路是最常见也是最简单的滤波电路，在整流电路的输出端(即负载电阻两端)并联一个电容即构成电容滤波电路。
滤波电容容量较大，因此一般均采用电解电容，在接线时要注意电解电容的正负极。
电容滤波电路利用电容的充、放电作用，使输出电压趋于平滑。
如果将两个滤波电容相连接，且连接点接地，就可同时得到输出电压平滑的正负电源。
4、稳压电路稳压管稳压电路其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有很大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。
LM317可调式三端稳压电源能够连续输出可调的直流电压。
LM317 电路图
LI NEAR I NTEGRATED CI RCUI T
is an adjustable 3-terminal positive
voltage regulator designed to supply more than 1.5A of output current with voltage adjustable from 1.3V to 37V
ÓÉ Foxit PDF Editor ±à¼°æȨËùÓÐ (c) by Foxit Software Company, 2004 ½öÓÃÓÚÆÀ¹À¡£
317
ELECTRICAL CHARACTERISTICS
Parameter
Line Regulation
LI NEAR I NTEGRATED CI RCUI T
Fig.1. Load Regulation vs temperature
0.2
Fig.2 Adjustment Current vs Temperature
60
Output Voltage Deviation
0.0 -0.2
55
Adjustment Current
50
75 100 125
50
-0.4 Vi=15V Vo=10V -0.6 -0.8 -1.0 0 25
317
Vi TED CI RCUI T
UTC317
1 Vadj
2
D1 1N4001 50kΩ
Vi
3
UTC317
1
2
R1
R2
Io Vo
240Ω
Iadj Vref 1.25V )+Iadj= R1 R1
R2 10µF Iomax=( Iomin=(
LM317中文资料(含实例)

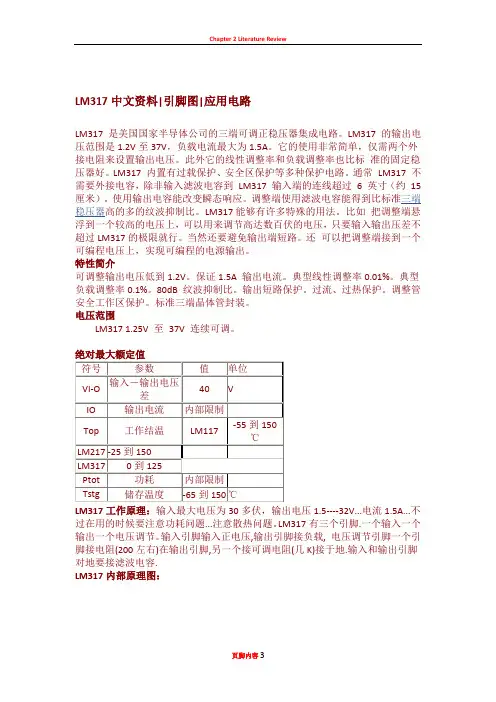

LM317中文资料|引脚图|应用电路LM317 是美国国家半导体公司的三端可调正稳压器集成电路。
LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM317 内置有过载保护、平安区保护等多种保护电路。
通常LM317 不需要外接电容，除非输入滤波电容到LM317 输入端的连线超过 6 英寸〔约15 厘米〕。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM317能够有许多特殊的用法。
比方把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317的极限就行。
当然还要防止输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
特性简介可调整输出电压低到1.2V。
保证1.5A 输出电流。
典型线性调整率0.01%。
典型负载调整率0.1%。
80dB 纹波抑制比。
输出短路保护。
过流、过热保护。
调整管平安工作区保护。
标准三端晶体管封装。
电压范围LM317 1.25V 至37V 连续可调。
LM317工作原理：输入最大电压为30多伏，输出电压1.5----32V...电流1.5A...不过在用的时候要注意功耗问题...注意散热问题。
LM317有三个引脚.一个输入一个输出一个电压调节。
输入引脚输入正电压,输出引脚接负载, 电压调节引脚一个引脚接电阻(200左右)在输出引脚,另一个接可调电阻(几K)接于地.输入和输出引脚对地要接滤波电容.LM317内部原理图：LM317应用电路图：V电子关断稳压器应用电路图6. 软启动应用电路图。
LM317电路图

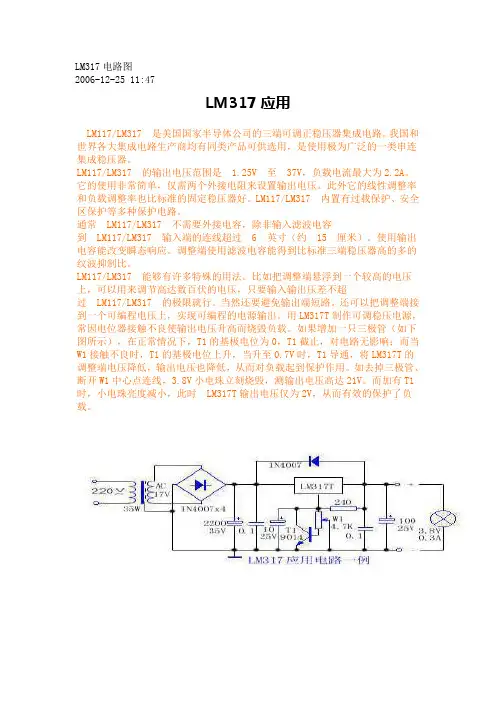

LM317电路图2006-12-25 11:47LM317应用LM117/LM317 是美国国家半导体公司的三端可调正稳压器集成电路。
我国和世界各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串连集成稳压器。
LM117/LM317 的输出电压范围是 1.25V 至37V，负载电流最大为2.2A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM117/LM317 内置有过载保护、安全区保护等多种保护电路。
通常LM117/LM317 不需要外接电容，除非输入滤波电容到LM117/LM317 输入端的连线超过 6 英寸（约15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM117/LM317 能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317 的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
用LM317T制作可调稳压电源，常因电位器接触不良使输出电压升高而烧毁负载。
如果增加一只三极管（如下图所示），在正常情况下，T1的基极电位为0，T1截止，对电路无影响；而当W1接触不良时，T1的基极电位上升，当升至0.7V时，T1导通，将LM317T的调整端电压降低，输出电压也降低，从而对负载起到保护作用。
如去掉三极管、断开W1中心点连线，3.8V小电珠立刻烧毁，测输出电压高达21V。
而加有T1时，小电珠亮度减小，此时LM317T输出电压仅为2V，从而有效的保护了负载。
输入至少要比输出高2V，否则不能调压。
输入电要最高不能超过40V吧。
输出电流不超过1A。
输入12V的话，输出最高就是10V左右。
由于它内部还是线性稳压，因此功耗比较大。
当输入输入电压差比较大且输出电流也比较大时，注意317的功耗不要过大。
LM317中文资料(含实例)
LM317中文资料|引脚图|应用电路LM317 是美国国家半导体公司的三端可调正稳压器集成电路。
LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM317 内置有过载保护、安全区保护等多种保护电路。
通常LM317 不需要外接电容，除非输入滤波电容到LM317 输入端的连线超过 6 英寸（约15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM317能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
特性简介可调整输出电压低到1.2V。
保证1.5A 输出电流。
典型线性调整率0.01%。
典型负载调整率0.1%。
80dB 纹波抑制比。
输出短路保护。
过流、过热保护。
调整管安全工作区保护。
标准三端晶体管封装。
电压范围LM317 1.25V 至37V 连续可调。
LM317工作原理：输入最大电压为30多伏，输出电压1.5----32V...电流1.5A...不过在用的时候要注意功耗问题...注意散热问题。
LM317有三个引脚.一个输入一个输出一个电压调节。
输入引脚输入正电压,输出引脚接负载, 电压调节引脚一个引脚接电阻(200左右)在输出引脚,另一个接可调电阻(几K)接于地.输入和输出引脚对地要接滤波电容.LM317内部原理图：LM317应用电路图：1.标准应用电路图2.带可调限流和输出电压的标准应用电路图3. 5.0V电子关断稳压器应用电路图4.电流稳压器应用电路图5.可调节电流限流器的应用电路图6. 软启动应用电路图。
lm317中文资料lm317应用电路图LM317pdf
lm317中文资料|lm317应用电路图|LM317 pdf31成功LM117/LM317 是美国国家半导体公司的三端可调正稳压器集成电路。
LM117/LM317 的输出电压范围是1.2 V至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM117/LM317 内置有过载保护、安全区保护等多种保护电路。
通常 LM117/LM317 不需要外接电容，除非输入滤波电容到 LM117/LM317 输入端的连线超过 6 英寸（约 15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM117/LM317能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
特性简介可调整输出电压低到1.2V。
保证1.5A 输出电流。
典型线性调整率0.01%。
典型负载调整率0.1%。
80dB 纹波抑制比。
输出短路保护。
过流、过热保护。
调整管安全工作区保护。
标准三端晶体管封装。
电压范围LM117/LM317 1.25V 至 37V 连续可调。
其封装形式如下：绝对最大额定值符号参数值单位VI-O 输入－输出电压差40 VIO 输出电流内部限制Top 工作结温LM117 -55到150 ℃LM217 -25到150LM317 0到125Ptot 功耗内部限制Tstg 储存温度-65到150 ℃LM317工作原理：LM317的输入最同电压为30多伏，输出电压1.5----32V...电流1.5A...不过在用的时候要注意功耗问题...注意散热问题。
LM317有三个引脚.一个输入一个输出一个电压调节。
输入引脚输入正电压,输出引脚接负载, 电压调节引脚一个引脚接电阻(200左右)在输出引脚,另一个接可调电阻(几K)接于地.输入和输出引脚对地要接滤波电容.LM317内部原理图：LM317应用电路图：1.LM317标准应用电路图2.LM317带可调限流和输出电压的标准应用电路图3. LM317的5.0V电子关断稳压器应用电路图4.LM317电流稳压器应用电路图5.LM317可调节电流限流器的应用电路图6. LM317软启动应用电路图。
(整理)lm317可调稳压管中文资料2.
lm317中文资料|lm317应用电路图|LM317 pdf内容介绍：包含了LM317的各种应用电路图资料，LM317的工作原理资料，LM317的中文PDF资料，LM317的英文PDF资料，LM317的引脚（管脚）图.
LM317工作原理：LM317的输入最同电压为30多伏，输出电压1.5----32V...电流1.5A...不过在用的时候要注意功耗问题...注意散热问题。
LM317有三个引脚.一个输入一个输出一个电压调节。
输入引脚输入正电压,输出引脚接负载, 电压调节引脚一个引脚接电阻(200左右)在输出引脚,另一个接可调电阻(几K)接于地.输入和输出引脚对地要接滤波电容.
LM317内部原理图：
LM317的引脚（管脚）图
LM317应用电路图：
1.LM317标准应用电路图
2.LM317带可调限流和输出电压的标准应用电路图
3. LM317的5.0V电子关断稳压器应用电路图
4.LM317电流稳压器应用电路图
5.LM317可调节电流限流器的应用电路图
6. LM317软启动应用电路图。
LM317中文资料(含实例)
LM317中文资料|引脚图|应用电路LM317 是美国国家半导体公司的三端可调正稳压器集成电路。
LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压.此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM317 内置有过载保护、安全区保护等多种保护电路。
通常LM317 不需要外接电容，除非输入滤波电容到LM317 输入端的连线超过 6 英寸(约15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比.LM317能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压,只要输入输出压差不超过LM317的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
特性简介可调整输出电压低到1。
2V.保证1.5A 输出电流.典型线性调整率0。
01％。
典型负载调整率0。
1％。
80dB 纹波抑制比。
输出短路保护。
过流、过热保护。
调整管安全工作区保护。
标准三端晶体管封装。
电压范围LM317 1.25V 至37V 连续可调。
LM317工作原理：输入最大电压为30多伏，输出电压1。
5---—32V...电流1。
5A..。
不过在用的时候要注意功耗问题。
..注意散热问题。
LM317有三个引脚。
一个输入一个输出一个电压调节.输入引脚输入正电压,输出引脚接负载, 电压调节引脚一个引脚接电阻（200左右)在输出引脚,另一个接可调电阻（几K）接于地.输入和输出引脚对地要接滤波电容。
LM317内部原理图：LM317应用电路图：1。
标准应用电路图2.带可调限流和输出电压的标准应用电路图3. 5。
0V电子关断稳压器应用电路图4.电流稳压器应用电路图5.可调节电流限流器的应用电路图6. 软启动应用电路图。
lm317
LM317电路图参数资料功能简介LM117/LM317是美国国家半导体公司的三端子可调整稳压IC。
其它各大集成电路生产商均有同类产品可供选用，是使用极为广泛的稳压IC。
图A 外形封装引脚图LM117/LM317的输出电压范围是1.2V至37V，负载电流最大为1.5A。
它的使用非常简单，仅需几个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM117/LM317内置有过载保护、安全区保护等多种保护电路。
通常LM117/LM317不需要外接电容，除非输入滤波电容到LM117/LM317输入端的连线超过6英寸（约15公分）。
使用输出电容能改变瞬间反应速度。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM117/LM317够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达几百伏的电压，只要输入输出电压差不超过LM117/LM317的极限就可以了。
当然还要避免输出端短路。
另外也可以把调整端接到一个可程式的电压上，实现可程式的电源输出。
电路应用使用于音响前级电路、精密电路、电子制作等…对电源要求实现高精度电源的电压，其内阻小，电压稳定，噪音极低，输出纹波小（输出端仅用100uf ），能有效的保证NE5532、NE5535等音响电路的高度稳定工作，提高瞬间特性和高频特性。
（实际使用效果比LM78xx、LM79xx等稳压模组好）特性可调整输出电压最低到1.2V。
保证1.5A输出电流。
典型线性调整率0.01%。
典型负载调整率0.1%。
80dB纹波抑制比。
输出短路保护。
过电压、过热保护。
最高输入电压40V工作温度-55-150O调整管安全工作区保护。
标准三端晶体管封装。
电压范围输入/输出最小压差降为0.2V详细参数请见--- LM317中文资料图1 基本的LM317稳压电源电路正电压输出型图2 基本的LM337稳压电源电路负电压输出型图3 完整的LM317稳压电源电路正电压输出型LM317输出电流为1.5A，输出电压可在1.25－37V之间连续调节，其输出电压由两只外接电阻R1、RP1决定，输出端和调整端之间的电压差为1.25V，这个电压将产生几毫安的电流，经R1、RP1到地，在RP1上分得的电压加到调整端，通过改变RP1就能改变输出电压。
利用LM317的LED恒流源电路图
利用LM317的LED恒流源电路图
本文介绍的是一款利用LM317的LED恒流源电路图。LED要恒流供电，不然容易老化损坏。可以用LM317,原理是利用317的启探控电压不变，再除电阻，就Байду номын сангаас恒流值。灯可以根据需求接多少个。改变R1可改变电流，电流=1.25/R1.电路如下图所示。
为了方便大家更好的学习，畅学电子网特别增加了针对单片机和EDA的公众号，每天推送相关知识，希望能对你的学习有所帮助！
简单易制、带过流保护的三端稳压IC扩流电路
简单易制、带过流保护的三端稳压IC扩流电路用三端可调稳压集成电路LM317制作的线性可调稳压电源电路简单，成本低廉，但其最大输出电流仅有1.5A，有时无法满足实际要求。
本文介绍一种简单实用的LM317扩流电路，通过外接大功率PNP型三极管，可以使LM317的输出电流达到5A以上，并且带有过流保护功能。
▲ 带过流保护的LM317扩流电路。
LM317是美国国家半导体公司生产的一款线性三端可调稳压集成电路，其最高输入电压为40V，输出电压可在1.25～37V之间调整，最大输出电流为1.5A。
本电路中，PNP型三极管MJ2955和二极管VD等组成扩流电路。
电阻R1为泄流电阻，其作用是使LM317内部电路的工作电流不流过MJ2955三极管的基极。
VD并联在R1两端，使得MJ2955的发射结电压不会超过VD的正向压降。
这样当输出电流超过限流值时，电阻R2上的压降增大，使MJ2955的发射结电压趋于减小，甚至不导通。
而输入电流通过VD流入LM317的输入端时，由于电流超过LM317的最大输出电流，此时LM317的内部过流保护、过热保护电路将起作用，使LM317的输出电流自动减小，从而达到过流保护作用。
电路中R2的具体阻值可根据实际的输出电流而定。
该稳压电路的输出电压可通过电位器RP来调整。
在输入电压为30V时，本电路的输出电压可在1.25～26V之间调整。
▲ TO-220封装的LM317。
LM317的引脚排列如上图所示，在使用时引脚不要接错。
▲ PNP型大功率三极管MJ2955。
MJ2955是一款很常用的PNP型大功率硅三极管，其耐压值为60V，Icm为15A，Pcm为115W，特征频率fT≥2MHz。
本电路在制作时，MJ2955和LM317都要加上面积足够大的散热片。
LM317T稳压器，带扩流晶体管
LM317T稳压器，带扩流晶体管
通过使用一个额外的功率晶体管共享总电流的一部分该LM317T 输出电流可以增加。
连接在晶体管发射极和基极的电阻限制最大电流。
在下面的图中，总电流被限制在大约4.3安培。
此稳压电路在满负荷运行时，输入电压需要高于输出电压约5.5伏。
功耗大约23瓦，所以需要相当大的散热片，可能需要同时为调节器和功率晶体管散热。
滤波电容的大小可以近似在C = IT / E其中，I是电流，T是半周期时间（8.33毫秒，在60赫兹），而E是下降的电压将发生在一个半周期。
负载电流在4.3安培时为了保持低于1伏的电压纹波，一个36000 uF的或更大的滤波电容是必要的。
电源变压器应足够大，从而使稳压器在满负荷时输入输出压差保持在5.5伏以上，12伏输出电压其输入应保持在17.5伏以上。
这允许在整个LM317调节器有3伏压降，再加上串联电阻两端一个1.5伏压降（0.7欧姆），并且允许滤波电容两端有1伏的纹波电压。
一个更大的滤波电容会降低输入的要求，但这样的大电容数量不多。
LM317中文资料(含实例)--完整版
LM317中文资料|引脚图|应用电路LM317 是美国国家半导体公司的三端可调正稳压器集成电路。
LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM317 内置有过载保护、安全区保护等多种保护电路。
通常LM317 不需要外接电容，除非输入滤波电容到LM317 输入端的连线超过 6 英寸（约15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM317能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
特性简介可调整输出电压低到1.2V。
保证1.5A 输出电流。
典型线性调整率0.01%。
典型负载调整率0.1%。
80dB 纹波抑制比。
输出短路保护。
过流、过热保护。
调整管安全工作区保护。
标准三端晶体管封装。
电压范围LM317 1.25V 至37V 连续可调。
绝对最大额定值符号参数值单位VI-O 输入－输出电压差40VIO输出电流内部限制Top工作结温LM117-55到150℃LM217-25到150LM3170到125Ptot功耗内部限制Tstg储存温度-65到150℃LM317工作原理：输入最大电压为30多伏，输出电压1.5----32V...电流1.5A...不过在用的时候要注意功耗问题...注意散热问题。
LM317有三个引脚.一个输入一个输出一个电压调节。
输入引脚输入正电压,输出引脚接负载, 电压调节引脚一个引脚接电阻(200左右)在输出引脚,另一个接可调电阻(几K)接于地.输入和输出引脚对地要接滤波电容.LM317内部原理图：LM317应用电路图：1.标准应用电路图2.带可调限流和输出电压的标准应用电路图.3. 5.0V电子关断稳压器应用电路图4.电流稳压器应用电路图5.可调节电流限流器的应用电路图6. 软启动应用电路图。
lm317t稳压可调带限流保护电路图
lm317t稳压可调带限流保护电路图
lm317t稳压可调带限流保护电路图由三端可调稳压集成电路LM317为核心构成，最大输出电压约为20V，最大输出电流可达2A，设有200mA、300mA、600mA三个限流档位和一个直通档位，具有输出指示和过流限制指示，使用方便，可满足电子爱好者一般的实验检修需要。
由于LM317最大输出电流为1.5A，且当输入与输出端压差过大时功耗较大，故采用Q1大功率三极管来扩展输出电流。
RP为线绕电位器，可精确调整输出电压的大小，Q2是为避免RP触点接触不良时，导致输出电压高于设定电压而设置，一般情况下Q2截止，一旦RP触点开路，则Q2通过RP提供的偏置电压而导通，使调整端电压下降，从而使输出电压变低。
R1、R2、R3、Q3及K2组成电流范围检测电路，当负载电流在电阻R1或R2或R3上产生的压降达到0.3V时，Q3导通，使Q4触发导通，JK吸合，输出被切断，LED2熄灭，LED1变亮，指示此时为过流限制状态。
按动K1即可恢复正常输出状态，可控硅G极的C6起抗干挠作用，可减少可控硅的误触发。
LED2除作工作状态指示外，还是该电源空载时的负载，使输出电压在有负载与空载时相差不大。
电路中的电压表可用万用表代替。
该电源的元件型号及数值已在图中标出，组装后无须调试即可使用。
需注意的是Q1应选大功率三极管并加装散热片。
整流桥D1应大于3A。
LED1和LED2用不同颜色的发光二极管。
R1、R2、R3的阻
值可根据自己需要确定，转换开关K2应接触良好，否则会影响使用。
为了方便大家更好的学习，畅学电子网特别增加了针对单片机和EDA的公众号，每天推送相关知识，希望能对你的学习有所帮助！。
LM317简易电路图
LM317应用电路图LM117/LM317 是美国国家半导体公司的三端可调正稳压器集成电路。
LM117/LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM117/LM317 内置有过载保护、安全区保护等多种保护电路。
通常 LM117/LM317 不需要外接电容，除非输入滤波电容到LM117/LM317 输入端的连线超过 6 英寸（约 15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM117/LM317能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
特性简介可调整输出电压低到1.2V。
保证1.5A 输出电流。
典型线性调整率0.01%。
典型负载调整率0.1%。
80dB 纹波抑制比。
输出短路保护。
过流、过热保护。
调整管安全工作区保护。
标准三端晶体管封装。
电压范围LM117/LM317 1.25V 至 37V 连续可调。
其封装形式如下：绝对最大额定值LM317工作原理：LM317的输入最同电压为30多伏，输出电压1.5----32V...电流1.5A...不过在用的时候要注意功耗问题...注意散热问题。
LM317有三个引脚.一个输入一个输出一个电压调节。
输入引脚输入正电压,输出引脚接负载, 电压调节引脚一个引脚接电阻(200左右)在输出引脚,另一个接可调电阻(几K)接于地.输入和输出引脚对地要接滤波电容.LM317内部原理图：LM317应用电路图：1.LM317标准应用电路图2.LM317带可调限流和输出电压的标准应用电路图3. LM317的5.0V电子关断稳压器应用电路图4.LM317电流稳压器应用电路图5.LM317可调节电流限流器的应用电路图6. LM317软启动应用电路图（注：范文素材和资料部分来自网络，供参考。
LM317LM337可调正负电源
LM317LM337可调正负电源
LM317/LM337可调正负电源电路
这种双电源极性是很容易建⽴，需要很少的部分，是从0-15伏可调。
这是伟⼤的运算放⼤器电路，以及其它需要双电源电压的电路供电。
电路图
零件
C1，C2 35V 2200UF铝电解电容器
C3，C4，C5，C7 35V 1uF的电解电容
C6，C8 35V 100uF的电解电容
R1，R4 5K同轴电位器
R2，R3 240欧姆1/4 W电阻
2A 30V桥式整流器BR1
U1 LM317可调正稳压器
U2 LM337可调负稳压器
T1 30V 2安培变压器中⼼抽头
2 AMP开关S1 SPST
笔记
1、U1和U2将需要散热⽚。
2、U1和U2只能到达+-1.2V到最低电压。
如果你需要更低电压，您可以添加两个1N4003⼆极管串联到稳压器的输出端。
约0.6V的⼆极管压降，这将允许输出电压到达0V。
请注意，这也将使最⼤输出电压下降1.2V。
lm317扩流完整电路图
lm317扩流完整电路图
描述
2N2905gn TIP73组成一复合管扩流，扩展的电流主要通过TIP73，为获得足够大的动态范围，这里用2N2095作为TIP73的上偏置，而500Ω电阻则为下偏置电阻，这样就给TIP73管建立了一个动态足够大的放大偏置电路；22Ω为取样电阻，当流经LM317的电流大到一定值时，在22Ω电阻上的电压降大于2N2905的导通电压，这个导通电压经5K电阻给2N2905以正向偏置，即能促使2N2905阻值下降，也就是趋向导通的意思，那就给TIP73以正偏，使它开始扩流。
5K电阻是2N2955的偏置电阻，之所以取值5K，一方面2N2905的激励不须太大，二来主要是以减小对317稳压的影响。
lm317扩流电路图一
如图2N3055用作扩流，由于5A电流存在危险，最好两个并联使用，比较安全。
lm317扩流电路图二
如图LM317的1-2管脚是基准电压，输出电压要减去功率管的B-E结电压。
B-E结电压会随着管温度的上升而降低。
lm317扩流电路图三
如图为并联扩流电路，由两个LM317组成。
输入电压为25V，输出电流为3A。
输出电压可调范围为：1.2~22V。
该电路中的集成运放741是用来平衡稳压器的输出电流的。
改变电阻R5可调节输出电压的数值。
打开APP阅读更多精彩内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
lm317扩流电路 (全集)
当负载电流大于三端可调集成稳压器标称电流值时，可用扩流的办法来解决。
如图1所示的电路是用一只PNP大功率管来扩流，一只3AD53大功率管可将电流扩至6A，一只尚不够时，可用二只、多只大功率管并联，如用三只可扩至18A。
图2所示的电路，是用NPN型大功率管来扩流的实例。
这时一只3DD15可提供负载5A电流、LM317可提供1.5A电流，输出端约可提供6.5A电流。
这时，两只二极管起隔离作用，两只或多只大功率管并联也可将电流扩至更大。
当LM稳压器标称电流为0.1A，而负载电流又需很大时，这时扩流的办法是：可由LM317首先驱动一只功率较小的功率管，再由较小功率的大功率管驱动一只或数只更大功率的管子。
如图3所示的电路即由LM317首先驱动BGl—3DDl5，再由GBl驱动BG2、BG3——两只3DDl70管子，这时，稳压器可输出20A的电流。
