扩流电路

最简单扩流电路

扩流电路用于增加稳压器的输出电流，以下是一些简单的扩流电路实现方法：
1. 使用三端稳压器：例如7812，它可以提供最大1.5A的输出电流。

如果需要更大的电流，可以通过外接大功率半导体管来分流，以实现扩流。

2. 外接半导体管：可以使用外接的大功率半导体三极管或场效应管来分流。

这种方法利用线性稳压内部的反馈电路稳定输出电压。

例如，可以构建一个类似达林顿管的结构，使用两个PNP型三极管来实现扩流。

3. LM317扩流电路：LM317是一种可调的线性稳压器，通过增加简易的扩流电路，可以制作成大功率可调电源。

例如，可以制作一个输出电压0-30V，输出电流0-10A的可调电源。

4. 并联稳压器：在结构上，扩流电路与稳压器并联。

理论上，任何可以与稳压器并联且能增大输出电流的器件都可以用于扩流。

5. 注意压差要求：在使用LM317等集成电路时，需要注意最小压差不得小于4V，以保证电路正常工作，同时最大压差不得大于37V，以避免损坏集成电路。

总的来说，以上是一些简单的扩流电路实现方法。

在设计扩流电路时，需要考虑稳压器的最大功率容量、散热问题以及电路的整体稳定性。

此外，还需要考虑输入电压的范围和输出电流的需求，选择合适的扩流方法。

三端稳压器(7812,7085等)并联扩流电路

三端稳压器(7812,7085等)并联扩流电路三端稳压器(7812,7085等)并联扩流电路用78xx系列三端稳压器设计一款最大1A输出电流的稳压器很简单，但当输出电流高于1A 时，就会出现许多问题。

为提供大输出电流，稳压器通常使用并联的功率晶体管。

这些功率晶体管的工作点（operating point ）很难设计。

因为晶体管的集极和射极需要必不可少的功率电阻来设计直流工作点，而功率晶体管和功率电阻都要消耗很大功率，因此设计中要加散热措施。

本设计实例是一个可提供大输出电流的简单稳压器。

基本的构想是并联多个三端稳压器。

每只78xx系列稳压器能提供1A电流，并且有5 、6 、8 、9 、12 、15 、18和24V多种电压版本。

本文以7812为例.图1显示两只并联的7812 。

图1 :两只7812并联，将输出电流加倍至2A 。

图2 :用20只7812将图1中电路的输出能力提升至20A 。

两只7812独立工作，每只提供最大1A电流。

D1和D2完成两只稳压器的隔离。

输出电压为稳压器的标称输出电压减去二极管压降：VOUT=VREG –VD 。

在COM端接地(0V)情况下，稳压器的输出电压为VOUT 。

若要将图1中的输出电压提高到与三端稳压器标称值一致，COM端电位必须比接地高出一个二极管压降。

C 、C1和C2为滤波电容。

图2显示了一个使用20只7812 ，可提供20A电流的稳压器。

所有的二极管均为1N4007 。

C=47000 μ F ，所有带编号的电容均为4700 μ F 。

7812均固定到一个散热片上，并用一个小风扇降温。

采用这种设计概念，可以将电路的输出电流扩充至数百安培。

（1）概述PC电源从80年代初出现,伴随PC的演变而不断发展,约有20年的历史了,它的基本作用就是从供电电网中获取能量然后转变为适合PC使用的低压直流电能,同时完成必要的安全隔离功能。

PC电源是一种开关电源,采用了PWM方式的开关变换技术,从电网获取的能量要经过整流、滤波、斩波、降压、再整流、滤波等转换过程,并采用负反馈技术使得输出电压保持稳定。

三种lm317扩流电路图

三种lm317扩流电路图
三种lm317扩流电路图
lm317扩流电路图一如图2N3055用作扩流,由于5A电流存在危险,最好两个并联使用,比较安全。

lm317扩流电路图二
如图LM317的1-2管脚是基准电压，输出电压要减去功率管的B-E结电压。

B-E结电压会随着管温度的上升而降低。

lm317扩流电路图三
如图为并联扩流电路，由两个LM317组成。

输入电压为25V，输出电流为3A。

输出电压可调范围为：1.2~22V。

该电路中的集成运放741是用来平衡稳压器的输出电流的。

改变电阻R5可调节输出电压的数值。

免责声明：
1、本文系网友编辑转载，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。

2、如涉及作品内容、版权和其它问题，请在30日内与本网联系，我们将在第一时间删除内容或提供稿费！。

lm317扩流电路原理

lm317扩流电路原理
LM317是一种可调正压稳压器，可用于将输入电压调整为所需的输出电压。

它具有扩流能力有限的特点，因此需要使用扩流电路来增加输出电流。

扩流电路的原理如下：
1. 输入电压（Vin）通过调整电阻（R1）和可调电阻（R2）进入LM317芯片。

2. LM317芯片内部有一个误差放大器，用于比较输出电压（Vout）与设置的参考电压（通常为 1.25V）之间的差异，并通过调整输出电流来纠正差异。

3. 输出电流经过一个限流电阻（R3）进入负载电路。

4. 如果输出电流大于LM317的最大输出电流（通常为1.5A），则需要使用扩流电路来增加输出电流。

5. 扩流电路通常由一个功率晶体管（如NPN型晶体管）和一个电流感应电阻（如电流互感器）组成。

6. 当输出电流超过LM317的最大输出电流时，扩流电路中的晶体管将被激活，将多余的电流引导到负载电路中。

7. 通过调整扩流电路中的电阻和电流感应电阻的值，可以实现所需的输出电流。

需要注意的是，由于扩流电路中的晶体管会产生一定的功耗和热量，因此需要适当的散热设计来保证系统的稳定性和可靠性。

三端稳压器扩流电路原理

三端稳压器扩流电路原理
三端稳压器是一种常用的电路元件，用于稳定输出电压。

它由三个引脚组成：输入引脚、输出引脚和地引脚。

在这个电路中，我们主要关注的是扩流电路，即如何通过三端稳压器来扩大电流输出。

在正常的电路中，当负载电流较小时，三端稳压器可以提供稳定的输出电压。

然而，当负载电流增大时，三端稳压器的输出电压可能会下降，导致输出电压不稳定。

为了解决这个问题，我们可以使用扩流电路。

扩流电路的原理是通过在稳压器的输出端接入一个NPN型晶体管来实现。

晶体管的基极接入稳压器的输出端，发射极接地，而集电极接入负载电流。

当负载电流增大时，稳压器的输出电压下降，晶体管的基极电流也增大，使得晶体管处于饱和状态，从而提供更大的电流输出。

在这个电路中，晶体管的作用是将负载电流从稳压器中分流出来，从而减小稳压器的负载。

这样一来，稳压器的输出电压就能够保持相对稳定。

同时，通过合理选择晶体管的参数，如电流放大倍数和最大电流等，可以进一步提高电流输出的能力。

需要注意的是，在设计扩流电路时，我们需要根据具体的电路要求选择合适的三端稳压器和晶体管。

稳压器的额定电流应大于负载电
流，而晶体管的最大电流应大于稳压器和负载电流之和。

此外，还需要考虑稳压器的功耗和散热等问题，以确保电路的可靠性和稳定性。

总结一下，三端稳压器扩流电路是通过在稳压器的输出端接入一个晶体管来实现扩大电流输出的。

通过合理设计和选择元件参数，可以实现稳定的电压输出和较大的电流输出能力。

这种电路在实际应用中具有较广泛的用途，特别适用于需要稳定电压和较大电流输出的场合。

扩流电路原理

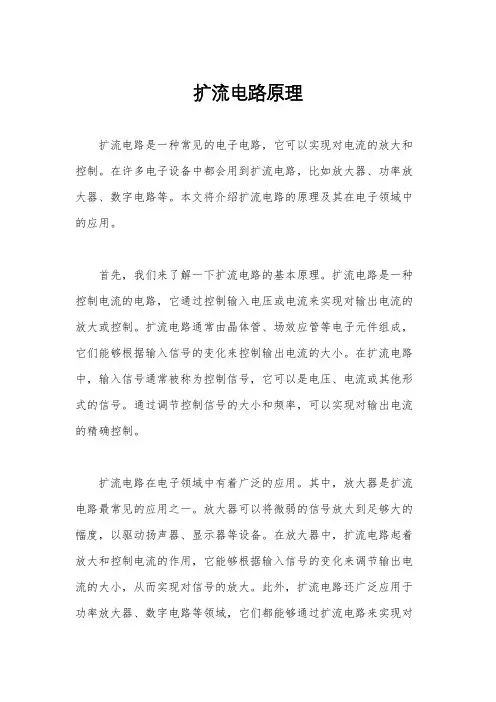

扩流电路原理扩流电路是一种常见的电子电路，它可以实现对电流的放大和控制。

在许多电子设备中都会用到扩流电路，比如放大器、功率放大器、数字电路等。

本文将介绍扩流电路的原理及其在电子领域中的应用。

首先，我们来了解一下扩流电路的基本原理。

扩流电路是一种控制电流的电路，它通过控制输入电压或电流来实现对输出电流的放大或控制。

扩流电路通常由晶体管、场效应管等电子元件组成，它们能够根据输入信号的变化来控制输出电流的大小。

在扩流电路中，输入信号通常被称为控制信号，它可以是电压、电流或其他形式的信号。

通过调节控制信号的大小和频率，可以实现对输出电流的精确控制。

扩流电路在电子领域中有着广泛的应用。

其中，放大器是扩流电路最常见的应用之一。

放大器可以将微弱的信号放大到足够大的幅度，以驱动扬声器、显示器等设备。

在放大器中，扩流电路起着放大和控制电流的作用，它能够根据输入信号的变化来调节输出电流的大小，从而实现对信号的放大。

此外，扩流电路还广泛应用于功率放大器、数字电路等领域，它们都能够通过扩流电路来实现对电流的放大和控制。

除了在电子设备中的应用，扩流电路还在工业控制、通信系统等领域中发挥着重要作用。

在工业控制系统中，扩流电路可以实现对电机、执行器等设备的精确控制，从而实现自动化生产。

在通信系统中，扩流电路可以实现对信号的放大和调制，从而保证信号在传输过程中的稳定性和可靠性。

总的来说，扩流电路是一种重要的电子电路，它可以实现对电流的放大和控制。

在电子领域中有着广泛的应用，包括放大器、功率放大器、数字电路、工业控制、通信系统等。

通过对扩流电路的原理和应用进行深入了解，可以更好地理解和应用它在各个领域中的作用，从而推动电子技术的发展和应用。

7805扩流电路

7805扩流电路此电路是极为常见的一个线性三端稳压器扩流电路，我们在实际使用的时候,遇到一些由于没有考虑周全或者说是低级错误的故障，故而开贴让坛子里面的朋友讨论,让以后用到此电路的朋友不至于重蹈覆辙。

1. 首先说此电源的缺点吧：1.1 此电源是线性稳压电路,所有有其特有的内部功率损耗大,全部压降均转换为热量损失了,效率低.所以散热问题要特别注意.1.2 由于核心的元件7805的工作速度不太高,所以对于输入电压或者负载电流的急剧变化的响应慢.1.3 此电路没有加电源保护电路,7805本身有过流和温度保护但是扩流三极管TIP32C 没有加保护,所以存在一个很大的缺点,如果7805在保护状态以后,电路的输出会是Vin-Vce,电路输出超过预期值,这点要特别注意.2. 电源的优点.2.1 电路简单,稳定.调试方便(几乎不用调试).2.2 价格便宜,适合于对成本要求苛刻的产品.2.3 电路中几乎没有产生高频或者低频辐射信号的元件,工作频率低,EMI等方面易于控制.3. 说说电路工作原理吧.Io = Ioxx + Ic.Ioxx = IREG – IQ ( IQ 为7805的静态工作电流,通常为4-8mA)IREG = IR + Ib = IR + Ic/β (β为TIP32C的电流放大倍数)IR = VBE/R1 ( VBE 为 TIP32的基极导通电压)所以 Ioxx = IREG – IQ = IR + Ib – IQ= VBE/R1 + IC/β- IQ由于IQ很小,可略去,则: Ioxx = VBE/R1 + IC/β查TIP32C手册,VBE = 1.2V, 其β可取10Ioxx = 1.2/R + Ic/β = 1.2/22 + Ic/10 = 0.0545 + Ic/10 (此处取主贴图中的22 OHM )Ic = 10 * (Ioxx – 0.0545 )假设Ioxx = 100mA, Ic = 10 * ( 100 - 0.0545 * 1000 ) = 455(mA)则Io = Ioxx + Ic = 100 + 455 = 555 mA.再假设Ioxx = 200A, Ic = 10 * ( 200 – 0.0545 * 1000 ) = 1955mAIo = Ioxx + Ic = 200 + 1955 = 2155mA由上面的两个举例可见,输出电流大大的提高了.上面的计算很多跟贴都讲述了,仔细推导一番即可.3.2 电阻R的大小R的大小对调整通过7805的电流有很大的关系,取不同的值带入上式即可看出.R越大,则输出同样的电流的情况下流过7805的电流要小些,反之亦然.通常这样的电路中,对于扩流三极管TIP32加散热片,而对于7805则无需要,但是R的值不能过大,其条件是: R < VBE /( IREG – IB).3.3 电路中7805输入端的电容的取值是一个错误,前面已经有朋友分析过了,主要是会造成浪涌,在上电的瞬间输出远大于5V,对后续电路造成损坏. 实际使用的时候,为了抑制7805的自激振荡,此电容通常取0.33uF(多数常见的spec.均推荐此参数)。

三端稳压器扩流电路

三端稳压器扩流电路经典的电源电路(7805扩流)上图为在非常流行的经典电路上做小许改动的电路图.电路目的:1)+24V 转换为+5V +/-5%2)可提供+2A以上的电流.主要元件: TIP32C (ST)L7805CV (ST)图中的R62,在实际应用中已经更改为22 OHM.功率元件TIP32C已经加散热片---------------------------------------------此电路是极为常见的一个线性三端稳压器扩流电路,我们在实际使用的时候,遇到一些由于没有考虑周全或者说是低级错误的故障,故而开贴让坛子里面的朋友讨论,让以后用到此电路的朋友不至于重蹈覆辙. 1. 首先说此电源的缺点吧:1.1 此电源是线性稳压电路,所有有其特有的内部功率损耗大,全部压降均转换为热量损失了,效率低.所以散热问题要特别注意.1.2 由于核心的元件7805的工作速度不太高,所以对于输入电压或者负载电流的急剧变化的响应慢.1.3 此电路没有加电源保护电路,7805本身有过流和温度保护但是扩流三极管TIP32C没有加保护,所以存在一个很大的缺点,如果7805在保护状态以后,电路的输出会是Vin-Vce, 电路输出超过预期值,这点要特别注意.2. 电源的优点.2.1 电路简单,稳定.调试方便(几乎不用调试).2.2 价格便宜,适合于对成本要求苛刻的产品.2.3 电路中几乎没有产生高频或者低频辐射信号的元件,工作频率低,EMI等方面易于控制.3. 说说电路工作原理吧.Io = Ioxx + Ic.Ioxx = IREG – IQ ( IQ 为7805的静态工作电流,通常为4-8mA)IREG = IR + Ib = IR + Ic/β (β 为TIP32C的电流放大倍数)IR = VBE/R1 ( VBE 为TIP32的基极导通电压)所以Ioxx = IREG – IQ = IR + Ib – IQ= VBE/R1 + IC/β- IQ由于IQ很小,可略去,则: Ioxx = VBE/R1 + IC/β查TIP32C手册,VBE = 1.2V, 其β 可取10Ioxx= 1.2/R + Ic/β = 1.2/22 + Ic/10 = 0.0545 + Ic/10 (此处取主贴图中的22 OHM )Ic= 10 * (Ioxx – 0.0545 )假设Ioxx = 100mA, Ic = 10 * ( 100 - 0.0545 * 1000 ) = 455(mA)则Io = Ioxx + Ic = 100 + 455 = 555 mA.再假设Ioxx = 200A, Ic = 10 * ( 200 – 0.0545 * 1000 ) = 1955mAIo = Ioxx + Ic = 200 + 1955 = 2155mA由上面的两个举例可见,输出电流大大的提高了.上面的计算很多跟贴都讲述了,仔细推导一番即可.3.2 电阻R的大小R的大小对调整通过7805的电流有很大的关系,取不同的值带入上式即可看出.R越大,则输出同样的电流的情况下流过7805的电流要小些,反之亦然. 通常这样的电路中,对于扩流三极管TIP32加散热片,而对于7805则无需要,但是R的值不能过大,其条件是: R < VBE /( IREG – IB).3.3 电路中7805输入端的电容的取值是一个错误,前面已经有朋友分析过了,主要是会造成浪涌,在上电的瞬间输出远大于5V,对后续电路造成损坏. 实际使用的时候,为了抑制7805的自激振荡,此电容通常取0.33uF(多数常见的spec.均推荐此参数)最后有很多朋友都提到散热的问题,这是线性电源本身要考虑的问题,也是缺点,自己想办法解决吧,不是此贴要讨论的主题.此电路本人用在某商用设备上,真正的电路除了电容参数不是100uF以为,和主贴中的参数一样,产品投入市场有几千台,证明是可以使用的.此次之所以开贴讨论是因为同事用在某新型号产品的时候,改变了此电容参数,造成浪涌问题,烧毁了不少外设,故而再次分析.。

S类功放扩流电路原理图

S类功放扩流电路原理图
S类功放扩流电路原理图
扩流电路选用S类功率放大器，原理如图3所示。

其特点是用电压控制放大器与电流驱动放大器构成电桥，使电压放大器工作在无负载的状态（输出电流为零），而后级则工作于压控跟随器状态，很容易实现很好的跟随作用。

而对于负载来说，前后级是并联输出的，而负反馈是从取样电阻引出送回前级放大器上的。

因此，S类功放的质量取决于前级。

图3 S类功放扩流电路原理图
S类功率放大电路的核心是1个带负载能力很强的电流驱动放大器，与负载之间通过电桥耦合。

假设放大器的开环增益接近无穷大，那幺放大器两输入端的电压将极度接近，用公式表示为：I1R1=I2R2,I3R3=I4R4。

若放大器输入阻抗无穷大，放大器两输入端的电流近似为零，则I2=I4，可得，I1=I2R2R3/R4R1；电桥平衡时，R2R3=R4R1，所以I1=I2，因此I1=0。

根据以上推导，说明当S类功率放大电路稳定工作后，前级放大电路工作在空载或轻载状态，负载所需要的电流完全由后级的电流驱动放大电路提。

扩大电流电路

一、稳压管稳压电路最简单的稳压电路由稳压管组成如图所示。

从稳压管的特性可知,若能使稳压管始终工作在它的稳压区内，则VO.基本稳定在Vz左右。

当电网电压升高时，若要保持输出电压不变，则电阻器R上的压降应增大，即流过R的电流增大。

这增大的电流由稳压管容纳，它的工作点将由b点移到C点，由特性曲线可知此时Vo≈Vz基本保持不变。

若负载电阻变小时，要保持输出电压不变，负载电流要变大。

由于VI保持不变，则流过电阻R的电流不变。

此时负载需要增大的电流由稳压管调节出来，它的工作点将由b点移到a点。

所以，稳压管可认为是利用调节流过自身的电流大小（端电压基本不变）来满足负载电流的改变，并和限流电阻R配合将电流的变化转化为电压的变化以适应电网电压的变化。

存在问题：电网电压不变时，负载电流的变化范围就是IZ的调节范围（几十mA），这就限制了负载电流I0的变化范围。

怎样才能扩大IO的变化范围？二、串联反馈稳压电路射极输出电路（如图10.13 ）的输入是固定值的VZ ，因而输出电压VO=VZ-VBE也为固定值。

当电网电压波动时，由于VZ基本不变，所以VO也基本不变，VI的变化由VCE调节，因此三极管被称为调整管。

当RL变化引起IO的变化时，只要△IZ在稳压管的正常范围内，VZ就基本保持不变。

即VO基本恒定。

该电路输出电流的变化可扩大为（1+β）△IZ，因此称为扩流型稳压二极管电路；由于三极管与负载是串联的关系，因此电路也称为串联型稳压电路。

为了改进稳压性能和使输出电压可随意调节，可引入深负反馈使输出电阻降低，引入可随意调节放大倍数的放大器以改变输出电压。

下面分几个方面进行分析:电路组成：如图10.14所示的电路是由运放组成的串联反馈稳压电路。

它由基准电压、比较放大、调整管和取样电路四部分构成。

稳压过程：稳压范围：可见，该稳压电路输出电压的调整范围取决于R1/R2。

三、三端集成稳压电路1、三端固定式集成稳压器的封装和引脚功能以7800系列和7900系列为例,其封装形式和引脚功能如图所示。

一、稳压管稳压电路最简单的稳压电路由稳压管组成如图所示。

从稳压管的特性可知,若能使稳压管始终工作在它的稳压区内，则VO.基本稳定在Vz左右。

当电网电压升高时，若要保持输出电压不变，则电阻器R上的压降应增大，即流过R的电流增大。

这增大的电流由稳压管容纳，它的工作点将由b点移到C点，由特性曲线可知此时Vo≈Vz基本保持不变。

若负载电阻变小时，要保持输出电压不变，负载电流要变大。

由于VI保持不变，则流过电阻R的电流不变。

此时负载需要增大的电流由稳压管调节出来，它的工作点将由b点移到a点。

所以，稳压管可认为是利用调节流过自身的电流大小（端电压基本不变）来满足负载电流的改变，并和限流电阻R配合将电流的变化转化为电压的变化以适应电网电压的变化。

存在问题：电网电压不变时，负载电流的变化范围就是IZ的调节范围（几十mA），这就限制了负载电流I0的变化范围。

怎样才能扩大IO的变化范围？二、串联反馈稳压电路射极输出电路（如图10.13 ）的输入是固定值的VZ ，因而输出电压VO=VZ-VBE也为固定值。

当电网电压波动时，由于VZ基本不变，所以VO也基本不变，VI的变化由VCE调节，因此三极管被称为调整管。

当RL变化引起IO的变化时，只要△IZ在稳压管的正常范围内，VZ就基本保持不变。

即VO基本恒定。

该电路输出电流的变化可扩大为（1+β）△IZ，因此称为扩流型稳压二极管电路；由于三极管与负载是串联的关系，因此电路也称为串联型稳压电路。

为了改进稳压性能和使输出电压可随意调节，可引入深负反馈使输出电阻降低，引入可随意调节放大倍数的放大器以改变输出电压。

下面分几个方面进行分析:电路组成：如图10.14所示的电路是由运放组成的串联反馈稳压电路。

它由基准电压、比较放大、调整管和取样电路四部分构成。

稳压过程：稳压范围：可见，该稳压电路输出电压的调整范围取决于R1/R2。

三、三端集成稳压电路1、三端固定式集成稳压器的封装和引脚功能以7800系列和7900系列为例,其封装形式和引脚功能如图所示。

扩流电路原理

扩流电路原理扩流电路是一种常见的电子电路，在各种电子设备中都有广泛的应用。

它可以用来控制电流，使电子设备能够正常工作。

本文将介绍扩流电路的原理及其工作方式。

首先，我们需要了解什么是扩流电路。

扩流电路是一种通过控制电流的电路，它可以根据输入信号的变化来调节输出电流。

在电子设备中，扩流电路通常用来控制功率放大器的输出电流，以实现对电子设备的控制。

扩流电路的原理非常简单，它由一个电流控制器和一个功率放大器组成。

电流控制器可以根据输入信号的变化来调节功率放大器的输出电流，从而实现对电子设备的控制。

电流控制器通常由晶体管、电阻和电容等元件组成，它可以将输入信号转换为电流控制信号，然后传输给功率放大器。

功率放大器则根据电流控制信号来调节输出电流，从而实现对电子设备的控制。

在扩流电路中，电流控制器起着至关重要的作用。

它可以根据输入信号的变化来调节输出电流，从而实现对电子设备的精确控制。

电流控制器通常由多级放大器和反馈电路组成，它可以将输入信号转换为电流控制信号，并通过反馈电路来实现对输出电流的精确调节。

通过这种方式，扩流电路可以实现对电子设备的精确控制，从而保证电子设备的正常工作。

除了电流控制器，功率放大器也是扩流电路中的一个关键部件。

功率放大器可以根据电流控制信号来调节输出电流，从而实现对电子设备的控制。

功率放大器通常由多级放大器和功率输出级组成，它可以根据电流控制信号来调节输出电流，并通过功率输出级来实现对电子设备的控制。

通过这种方式，扩流电路可以实现对电子设备的精确控制，从而保证电子设备的正常工作。

总的来说，扩流电路是一种通过控制电流来实现对电子设备的控制的电路。

它由电流控制器和功率放大器组成，可以根据输入信号的变化来调节输出电流，从而实现对电子设备的精确控制。

通过扩流电路，我们可以实现对电子设备的精确控制，从而保证电子设备的正常工作。

三极管做开关扩流的常用电路及使用误区

三极管做开关扩流的常用电路及使用误区三极管是一种常用的电子器件，可以用来做开关和放大器。

在做开关扩流方面，三极管的作用是控制电流的流动，从而实现电路开关的功能。

以下是三种常用的三极管开关扩流电路及其使用误区。

1.基本开关电路：基本开关电路由三极管、负载和输入信号组成。

输入信号通过电阻和电容元件连接到三极管的基极，通过控制基极电流的大小，来控制三极管的导通与截止。

负载接在三极管的集电极上，通过负载，电源和三极管形成一个回路。

当输入信号足够大使三极管导通时，电流可以经过三极管和负载，从而实现开关功能。

使用误区：1)选择不适当的电阻和电容数值：电阻和电容元件的数值直接影响到输入信号的幅值和频率特性。

如果选择不合适的数值，可能导致信号失真或无法实现开关功能。

2)控制不当的基极电压：基极电压过高或过低会使三极管工作在不合适的状态，导致电流无法流过负载或无法截止，从而无法实现开关功能。

3)忽略反向电压：三极管的集电极与发射极之间会存在一个反向电压，如果不注意，可能导致电压过高，从而损坏三极管。

2.集电极带负载电阻：集电极带负载电阻的开关电路是通过加上一个负载电阻来增加电流扩流能力。

当三极管导通时，电流通过三极管和负载电阻，负载电阻上产生的电压可以驱动更大的负载电流。

使用误区：1)忽略集电极电压下降：当电流通过集电极带负载电阻时，会产生一定的电压下降，导致负载电压降低。

如果不注意，可能导致负载电压过低，造成电路不正常工作。

2)负载电阻过小：选择不适当的负载电阻数值可能导致电流过大，损坏三极管或其他电子元件。

3)控制不当的基极电压：同样，基极电压的控制也是一个关键因素，如果过高或过低，会影响电流的流动。

3.发射极带负载电介质：发射极带负载电介质的开关电路是通过在发射极引入电介质，来增加开关的可靠性。

电介质可以起到隔离电流的作用，从而保护三极管。

使用误区：1)电介质的选择不当：不同的电介质有不同的特性，如介电常数、耐电压等。

运放加三极管扩流

运放加三极管扩流
运放加三极管扩流是一种常用的电路设计技术，用于增大运放输出的电流能力。

运放的输出电流能力通常较小，无法驱动较大负载，而通过加入三极管可以扩展运放的输出电流能力，从而能够驱动更大的负载。

具体实现方法是在运放的输出端引出一个电流，再经过一个限流电阻，接到三极管的基极，三极管的发射极和运放的输出端连接。

此时，当运放的输出电压较大时，通过限流电阻和三极管的基极，可以使得三极管的电流变大，从而实现输出电流的扩大。

这种电路设计可以大幅度提高运放的输出电流能力，满足更大负载的需求。

然而，需要注意的是，在设计时需要合理选择三极管和限流电阻的参数，以确保电路的稳定性和可靠性。

LM7805扩流电路

一个线性三端稳压器扩流电路此电路是极为常见的一个线性三端稳压器扩流电路,我们在实际使用的时候,遇到一些由于没有考虑周全或者说是低级错误的故障,故而开贴让坛子里面的朋友讨论,让以后用到此电路的朋友不至于重蹈覆辙.1. 首先说此电源的缺点吧:1.1 此电源是线性稳压电路,所有有其特有的内部功率损耗大,全部压降均转换为热量损失了,效率低.所以散热问题要特别注意.1.2 由于核心的元件7805的工作速度不太高,所以对于输入电压或者负载电流的急剧变化的响应慢.1.3 此电路没有加电源保护电路,7805本身有过流和温度保护但是扩流三极管TIP32C没有加保护,所以存在一个很大的缺点,如果7805在保护状态以后,电路的输出会是Vin-Vce, 电路输出超过预期值,这点要特别注意.2. 电源的优点.2.1 电路简单,稳定.调试方便(几乎不用调试).2.2 价格便宜,适合于对成本要求苛刻的产品.2.3 电路中几乎没有产生高频或者低频辐射信号的元件,工作频率低,EMI等方面易于控制.3. 说说电路工作原理吧.Io = Ioxx + Ic.Ioxx = IREG –IQ ( IQ 为7805的静态工作电流,通常为4-8mA)IREG = IR + Ib = IR + Ic/β(β为TIP32C的电流放大倍数)IR = VBE/R1 ( VBE 为TIP32的基极导通电压)所以Ioxx = IREG –IQ = IR + Ib –IQ= VBE/R1 + IC/β- IQ由于IQ很小,可略去,则: Ioxx = VBE/R1 + IC/β查TIP32C手册,VBE = 1.2V, 其β可取10Ioxx = 1.2/R + Ic/β= 1.2/22 + Ic/10 = 0.0545 + Ic/10 (此处取主贴图中的22 OHM )Ic = 10 * (Ioxx –0.0545 )假设Ioxx = 100mA, Ic = 10 * ( 100 - 0.0545 * 1000 ) = 455(mA)则Io = Ioxx + Ic = 100 + 455 = 555 mA.再假设Ioxx = 200A, Ic = 10 * ( 200 –0.0545 * 1000 ) = 1955mAIo = Ioxx + Ic = 200 + 1955 = 2155mA由上面的两个举例可见,输出电流大大的提高了.上面的计算很多跟贴都讲述了,仔细推导一番即可.3.2 电阻R的大小R的大小对调整通过7805的电流有很大的关系,取不同的值带入上式即可看出. R越大,则输出同样的电流的情况下流过7805的电流要小些,反之亦然.通常这样的电路中,对于扩流三极管TIP32加散热片,而对于7805则无需要,但是R 的值不能过大,其条件是: R < VBE /( IREG –IB).3.3 电路中7805输入端的电容的取值是一个错误,前面已经有朋友分析过了,主要是会造成浪涌,在上电的瞬间输出远大于5V,对后续电路造成损坏. 实际使用的时候,为了抑制7805的自激振荡,此电容通常取0.33uF(多数常见的spec.均推荐此参数)。

三端稳压器（7812,7085等）并联扩流电路[整理版]

三端稳压器(7812,7085等)并联扩流电路三端稳压器(7812,7085等)并联扩流电路用78xx系列三端稳压器设计一款最大1A输出电流的稳压器很简单，但当输出电流高于1A 时，就会出现许多问题。

为提供大输出电流，稳压器通常使用并联的功率晶体管。

这些功率晶体管的工作点（operating point ）很难设计。

因为晶体管的集极和射极需要必不可少的功率电阻来设计直流工作点，而功率晶体管和功率电阻都要消耗很大功率，因此设计中要加散热措施。

本设计实例是一个可提供大输出电流的简单稳压器。

基本的构想是并联多个三端稳压器。

每只78xx系列稳压器能提供1A电流，并且有5 、 6 、8 、9 、12 、15 、18和24V多种电压版本。

本文以7812为例.图1显示两只并联的7812 。

图1 :两只7812并联，将输出电流加倍至2A。

图2 :用20只7812将图1中电路的输出能力提升至20A。

两只7812独立工作，每只提供最大1A电流。

D1和D2完成两只稳压器的隔离。

输出电压为稳压器的标称输出电压减去二极管压降：VOUT=VREG –VD 。

在COM端接地(0V)情况下，稳压器的输出电压为VOUT 。

若要将图1中的输出电压提高到与三端稳压器标称值一致，COM端电位必须比接地高出一个二极管压降。

C 、C1和C2为滤波电容。

图2显示了一个使用20只7812 ，可提供20A电流的稳压器。

所有的二极管均为1N4007 。

C=47000 μ F ，所有带编号的电容均为4700 μ F 。

7812均固定到一个散热片上，并用一个小风扇降温。

采用这种设计概念，可以将电路的输出电流扩充至数百安培。

（1）概述PC电源从80年代初出现,伴随PC的演变而不断发展,约有20年的历史了,它的基本作用就是从供电电网中获取能量然后转变为适合PC使用的低压直流电能,同时完成必要的安全隔离功能。

PC电源是一种开关电源,采用了PWM方式的开关变换技术,从电网获取的能量要经过整流、滤波、斩波、降压、再整流、滤波等转换过程,并采用负反馈技术使得输出电压保持稳定。

达林顿管扩流电路

达林顿管扩流电路达林顿管扩流电路是一种常用的电子电路，它可以将微弱的输入信号扩大到较大的输出信号。

达林顿管由两个晶体管组成，通过它们的串联来实现信号放大，从而提高整个电路的增益。

本文将详细介绍达林顿管扩流电路的工作原理、优点和应用。

一、达林顿管扩流电路的工作原理达林顿管扩流电路由两个晶体管组成，其中一个是NPN型晶体管，另一个是PNP型晶体管。

两个晶体管通过它们的基极和发射极进行串联连接，形成一个放大器。

输入信号通过输入电阻与第一个晶体管的基极相连，输出信号则从第二个晶体管的发射极处取出。

当输入信号进入达林顿管扩流电路时，第一个晶体管将输入信号放大并传递给第二个晶体管。

由于第二个晶体管的发射极与输出负载相连，所以输出信号将从第二个晶体管的发射极处取出。

通过这种方式，达林顿管扩流电路可以将微弱的输入信号扩大到较大的输出信号。

二、达林顿管扩流电路的优点1. 较高的增益：达林顿管扩流电路通过两级放大，可以实现较高的电压增益和电流增益，提高了信号的放大效果。

2. 较低的输入电阻：由于两个晶体管的基极之间通过串联连接，达林顿管扩流电路的输入电阻较低，可以有效地降低输入信号源与电路之间的阻抗不匹配问题。

3. 较高的输出电流：达林顿管扩流电路的输出电流能力较强，可以提供较大的负载电流，适用于需要驱动大功率负载的应用场合。

三、达林顿管扩流电路的应用1. 功放电路：达林顿管扩流电路可以用作功放电路的输出级，将微弱的音频信号放大到足够驱动扬声器的电平，实现音频信号的放大和放大功率的增加。

2. 驱动电路：达林顿管扩流电路可以用作驱动电路的输出级，将微弱的信号转化为足够大的电流信号，用于驱动各种负载，如电机、继电器等。

3. 开关电路：由于达林顿管扩流电路具有较高的输出电流能力，可以用作开关电路的输出级，实现对高功率负载的控制，如电磁阀、电炉等。

四、总结达林顿管扩流电路通过两个晶体管的串联连接，实现了输入信号的放大和输出信号的扩大。

达林顿管扩流电路

达林顿管扩流电路引言：达林顿管扩流电路是一种常用的电子电路，它通过将两个晶体管级联，实现了电流放大的功能。

本文将详细介绍达林顿管扩流电路的原理、特点以及应用。

一、达林顿管扩流电路原理达林顿管扩流电路由两个NPN型晶体管级联组成，其中第一个晶体管的发射极与第二个晶体管的基极相连，第二个晶体管的发射极则是输出端。

当输入信号施加在第一个晶体管的基极上时，第一个晶体管开始工作，将信号放大后传递给第二个晶体管，从而实现电流放大。

由于达林顿管扩流电路采用了两个晶体管级联的结构，因此具有较高的电流放大倍数。

二、达林顿管扩流电路特点1. 较高的电流放大倍数：达林顿管扩流电路通过两个晶体管级联，其电流放大倍数是两个晶体管的电流放大倍数的乘积，因此具有较高的电流放大效果。

2. 较低的输入电阻：由于输入信号施加在第一个晶体管的基极上，而第二个晶体管的基极与发射极相连，相当于两个晶体管的输入电阻并联，因此达林顿管扩流电路具有较低的输入电阻。

3. 高输出电阻：由于第二个晶体管的发射极是输出端，而发射极与基极之间存在电压放大效应，因此达林顿管扩流电路具有较高的输出电阻，适合驱动负载电阻较大的设备。

4. 较大的输出电流：由于输出电流等于第二个晶体管的集电极电流，而第二个晶体管的电流放大倍数较大，因此达林顿管扩流电路具有较大的输出电流能力。

三、达林顿管扩流电路应用达林顿管扩流电路由于具有较高的电流放大倍数和较大的输出电流能力，常被广泛应用于各种需要电流放大的场合。

以下是几个典型应用场景：1. 音频功放：达林顿管扩流电路可以实现音频信号的放大，常用于音响设备中的功放电路。

2. 电机控制：达林顿管扩流电路可以用来驱动电机，实现电机的转速调节和正反转控制。

3. LED控制：由于LED的电流较小，常需要通过达林顿管扩流电路来放大控制信号，实现对LED的亮度调节。

4. 信号转换：达林顿管扩流电路可以将输入信号的电压转换为输出信号的电流，实现电压到电流的转换。

三极管扩流电路

三极管扩流电路三极管扩流电路是一种常见的电子电路，可以用于放大电流信号。

它由三个不同类型的晶体管组成，分别是发射极、基极和集电极。

三极管扩流电路的原理是利用晶体管的放大作用，使输入信号的电流得到放大，从而实现电流的扩大。

三极管扩流电路的基本结构如下：输入信号通过电阻接入基极，经过放大后从集电极输出。

其中，基极是控制电流的输入端，集电极是从电路中输出电流的端子，发射极则连接到电源的负极。

通过在基极和发射极之间施加适当的电压，可以控制三极管的输出电流。

三极管扩流电路有许多应用，其中最常见的就是作为放大电路使用。

在放大电路中，输入信号经过三极管的放大作用，使得输出电流得到放大。

这样可以实现对电流信号的放大，从而满足不同应用场景的需求。

三极管扩流电路还可以用于功率放大。

在功率放大电路中，三极管可以承受较大的电流和功率，因此可以用于驱动大功率负载。

通过调整输入信号的大小，可以控制输出电流的大小，实现对负载的控制。

三极管扩流电路还可以用于开关电路。

在开关电路中，三极管可以起到开关的作用，通过控制输入信号的大小，可以控制输出电流的开关状态。

这种开关电路常用于数字电路中，可以实现逻辑电平的转换。

三极管扩流电路还可以用于信号调节。

在信号调节电路中，通过调整输入信号的大小，可以控制输出电流的大小，实现对信号的调节。

这种信号调节电路常用于音频设备和通信设备中，可以实现音量的调节和信号的衰减。

三极管扩流电路是一种常见且重要的电子电路，可以实现对电流信号的放大、功率放大、开关控制和信号调节等功能。

它在各种电子设备中都有广泛的应用，是现代电子技术中不可或缺的一部分。

通过了解和掌握三极管扩流电路的原理和应用，可以更好地理解和应用电子技术。

TL431扩流电路

精密参考电压IC ， TL431是T0—92封装如图1所示。

其性能是输出电压连续可调达36V，工作电流范围宽达0.1-100MA，动态电阻典型值为0．22欧,输出杂波低。

图(2)是TL431的典型应用，其中3、2脚两端输出电压V=2．5(R2十R3)V／R3。

如果改变R2的阻值大小，就可以改变输出基准电压大小。

图3是利用它作电压基准和驱动外加场效应管K790作调整电晶体构成输出电流大(约6A)、电路简单、安全
工作原理如图(3)所示，220V电压经变压器B降压、D1-D4组成为桥式整流、C1滤波电容。

此外D5、D6、C2、C3组成倍压电路(使得VDC＝60V)，RW、R3组成分压电路，TL431、R1组成取样放大电路，9013、R2组成限流保护电路，场效应管K790作调整管(可直接并联使用)以及C5是输出濾波器电路等。

稳压过程是：当输出电压降低时，F点电位降低，经
T1431内部放大使E点电压增高，经K790调整后，B点电位升高；反之，当输出电压增高时，F点电位升高，E点电位降低，经K790调整后，B点电位降低。

从而使输出电压稳定。

CS9013与R2组成限流电路，当输出电流大于6A时， CS9013电晶体处于截止，使输出电流被限制在6A以内，从而达到限流的目的。

本电路除电阻R1选用2W、R2选用5W外，K790最好安装散片，其它组件无特殊要求，其组件场效应管扩流数值如图(3)所示。
