2 光电二级管特性
光电二极管的特点
光电二极管的特点光电二极管是一种能将光能转化为电能的半导体器件。
它具有以下特点：1. 光电转换效率高：光电二极管能够将光能有效转换为电能。
当光照射到光电二极管的PN结时，光子的能量会被转移到导带内的电子上，使其跃迁到导带上形成电流。
光电转换效率高意味着光电二极管能够更有效地将光能转化为电能，提高能源利用效率。
2. 灵敏度高：光电二极管对光的响应速度快，能够实时感受光的变化。
当光照强度改变时，光电二极管能够迅速产生对应的电流变化。
这种高灵敏度使得光电二极管在光控制、光测量等领域有广泛的应用。
3. 响应频率宽：光电二极管对光信号的响应频率范围广，可以接收从红外到紫外的各种波长的光信号。
不同材料制成的光电二极管对不同波长的光信号有不同的响应范围，可根据需求选择合适的光电二极管。
4. 反向漏电流小：光电二极管在反向电压下的漏电流很小，这是因为在正向偏置时，PN结的电子和空穴会被推向相反的方向，从而减小了反向电流。
这种特性使得光电二极管在需要保持较低电流的应用中非常有效，例如在光传感器中。
5. 工作电压低：光电二极管在正向偏置时的工作电压一般较低，通常在几伏至十几伏之间。
这使得光电二极管可以通过低电压驱动，降低了能耗，提高了电路的稳定性。
6. 结构简单、体积小：光电二极管的结构相对简单，通常由一个PN结构组成。
这使得光电二极管的制造成本较低，便于大规模生产。
此外，光电二极管的体积小，重量轻，便于集成和嵌入到各种设备中。
光电二极管作为光电转换器件，具有高转换效率、高灵敏度和快速响应等特点，被广泛应用于各个领域。
在通信领域，光电二极管用于接收和发送光信号，实现光纤通信。
在光测量领域，光电二极管用于测量光强、光谱分析和光学检测等。
在光控制领域，光电二极管可以用于光敏开关、光敏电路等。
此外，光电二极管还广泛应用于光电传感器、光电显示器、太阳能电池等领域。
光电二极管具有高效、快速、灵敏、稳定等特点，是一种重要的光电转换器件。

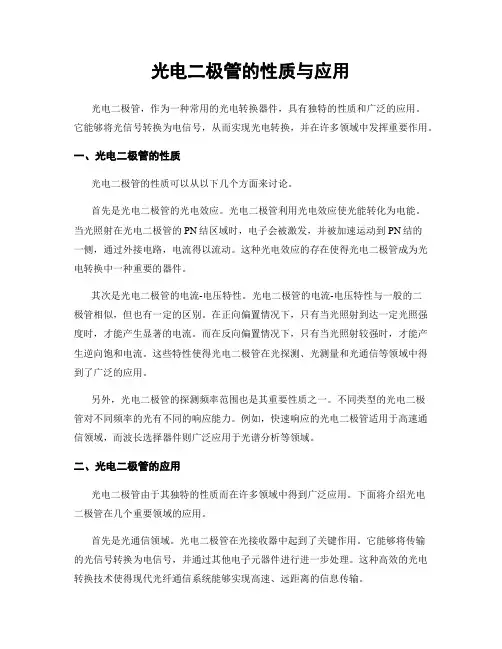

光电二极管的性质与应用
光电二极管的性质与应用光电二极管，作为一种常用的光电转换器件，具有独特的性质和广泛的应用。
它能够将光信号转换为电信号，从而实现光电转换，并在许多领域中发挥重要作用。
一、光电二极管的性质光电二极管的性质可以从以下几个方面来讨论。
首先是光电二极管的光电效应。
光电二极管利用光电效应使光能转化为电能。
当光照射在光电二极管的PN结区域时，电子会被激发，并被加速运动到PN结的一侧，通过外接电路，电流得以流动。
这种光电效应的存在使得光电二极管成为光电转换中一种重要的器件。
其次是光电二极管的电流-电压特性。
光电二极管的电流-电压特性与一般的二极管相似，但也有一定的区别。
在正向偏置情况下，只有当光照射到达一定光照强度时，才能产生显著的电流。
而在反向偏置情况下，只有当光照射较强时，才能产生逆向饱和电流。
这些特性使得光电二极管在光探测、光测量和光通信等领域中得到了广泛的应用。
另外，光电二极管的探测频率范围也是其重要性质之一。
不同类型的光电二极管对不同频率的光有不同的响应能力。
例如，快速响应的光电二极管适用于高速通信领域，而波长选择器件则广泛应用于光谱分析等领域。
二、光电二极管的应用光电二极管由于其独特的性质而在许多领域中得到广泛应用。
下面将介绍光电二极管在几个重要领域的应用。
首先是光通信领域。
光电二极管在光接收器中起到了关键作用。
它能够将传输的光信号转换为电信号，并通过其他电子元器件进行进一步处理。
这种高效的光电转换技术使得现代光纤通信系统能够实现高速、远距离的信息传输。
其次是光测量领域。
光电二极管的灵敏度高、频率范围广，使其成为光测量中不可或缺的一部分。
例如，光电二极管可用于光度计、色度计和光谱仪等仪器中。
这些仪器能够测量光的亮度、颜色和波长分布，对于光学研究和实验具有重要意义。
另外，光电二极管还广泛应用于光电探测领域。
以夜视仪为例，光电二极管能够将低能量的红外光信号转换为清晰的电信号，使得观察者能够在暗夜环境下看到目标。

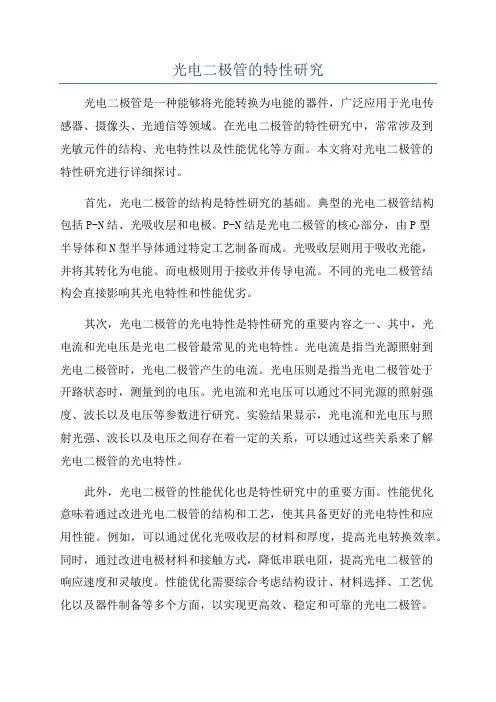

光电二极管的特性研究
光电二极管的特性研究光电二极管是一种能够将光能转换为电能的器件，广泛应用于光电传感器、摄像头、光通信等领域。
在光电二极管的特性研究中，常常涉及到光敏元件的结构、光电特性以及性能优化等方面。
本文将对光电二极管的特性研究进行详细探讨。
首先，光电二极管的结构是特性研究的基础。
典型的光电二极管结构包括P-N结、光吸收层和电极。
P-N结是光电二极管的核心部分，由P型半导体和N型半导体通过特定工艺制备而成。
光吸收层则用于吸收光能，并将其转化为电能。
而电极则用于接收并传导电流。
不同的光电二极管结构会直接影响其光电特性和性能优劣。
其次，光电二极管的光电特性是特性研究的重要内容之一、其中，光电流和光电压是光电二极管最常见的光电特性。
光电流是指当光源照射到光电二极管时，光电二极管产生的电流。
光电压则是指当光电二极管处于开路状态时，测量到的电压。
光电流和光电压可以通过不同光源的照射强度、波长以及电压等参数进行研究。
实验结果显示，光电流和光电压与照射光强、波长以及电压之间存在着一定的关系，可以通过这些关系来了解光电二极管的光电特性。
此外，光电二极管的性能优化也是特性研究中的重要方面。
性能优化意味着通过改进光电二极管的结构和工艺，使其具备更好的光电特性和应用性能。
例如，可以通过优化光吸收层的材料和厚度，提高光电转换效率。
同时，通过改进电极材料和接触方式，降低串联电阻，提高光电二极管的响应速度和灵敏度。
性能优化需要综合考虑结构设计、材料选择、工艺优化以及器件制备等多个方面，以实现更高效、稳定和可靠的光电二极管。
总结起来，光电二极管的特性研究涉及到结构、光电特性和性能优化等多个方面。
通过研究光电二极管的特性，可以深入了解其原理和工作机制，并且有助于优化器件性能，提高其应用性能。
未来随着科学技术的进步，光电二极管的特性研究将会更加深入，在光通信、光电传感器等领域将发挥更重要的作用。
实验2-2光电二极管光电特性测试
实验2-2 光电二极管光电特性测试实验目的1、了解光电二极管的工作原理和使用方法；2、掌握光电二极管的光照度特性及其测试方法。
实验内容1、暗电流测试；2、当光电二极管的偏置电压一定时，光电二极管的输出光电流与入射光的照度的关系测量。
实验仪器1、光电探测原理实验箱1台2、连接导线若干实验原理1、光电二极管结构原理光电二极管的核心部分也是一个PN结，和普通二极管相比有很多共同之处，它们都有一个PN结，因此均属于单向导电性的非线性元件。
但光电二极管作为一种光电器件，也有它特殊的地方。
例如，光电二极管管壳上的一个玻璃窗口能接收外部的光照；光电二极管PN结势垒区很薄，光生载流子的产生主要在PN 结两边的扩散区，光电流主要来自扩散电流而不是漂移电流；又如，为了获得尽可能大的光电流，PN结面积比普通二极管要大的多，而且通常都以扩散层作为受光面，因此，受光面上的电极做的很小。
为了提高光电转换能力，PN结的深度较普通二极管浅。
图2-2.1为光电二极管外形图（a）、结构简图（b）、符号（c）和等效电路图（d）。
光电二极管在电路中一般是处于反向工作状态（见图2-2.2，图中E为反向偏置电压），在没有光照射时，反向电阻很大，反向电流很小（一般小于0.1微安），这个反向电流称为暗电流，当光照射在PN结上，光子打在PN结附近，使PN结附近产生光生电子和光生空穴对，称为光生载流子。
它们在PN结处的内电场作用下作定向运动，形成光电流。
光的照度越大，光电流越大。
如果在外电路上接上负载，负载上就获得了电信号。
因此光电二极管在不受光照射时处于截止状态，受光照射时处于导通状态随着光电子技术的发展，光信号在探测灵敏度、光谱响应范围及频率特性等方面的要求越来越高，为此，近年来出现了许多性能优良的光伏探测器，如硅、锗光电二极管、PIN 光电二极管、雪崩光电二极管（APD）等。
光电二极管目前多采用硅或锗制成，但锗器件暗电流温度系数远大于硅器件，工艺也不如硅器件成熟，虽然它的响应波长大于硅器件，但实际应用尚不及后者广泛。
物理实验技术中的光电二极管特性测量与分析
物理实验技术中的光电二极管特性测量与分析光电二极管是一种能够将光能转化为电能的器件，广泛应用在光电传感器、光通信、光电测量和光谱分析等领域。
在物理实验技术中，测量和分析光电二极管的特性对于研究光电效应、了解器件性能以及优化实验设计都具有重要意义。
一、光电二极管原理和基本特性光电二极管的原理是基于光电效应，利用光照射在PN结上产生电子-空穴对，使得PN结两端产生电压。
其关键特性包括响应频率、光电流、暗电流、光电流增益等。
测量这些特性需要合适的实验装置和方法来获取准确的结果。
二、光电二极管特性的测量方法1. 频响特性测量频响特性测量是评估光电二极管对光信号变化的响应速度的重要方法。
常用的实验装置包括函数发生器、光源和示波器。
通过改变函数发生器输入的正弦光信号频率，测量光电二极管输出的电流或电压的变化，从而得到频响特性曲线。
这些曲线反映了光电二极管的截止频率、带宽和相移等信息。
2. 光电流和暗电流测量光电流和暗电流是衡量光电二极管敏感度的重要指标。
光电流指的是光照射下二极管产生的输出电流，可以通过连接电流表或电流放大器进行测量。
而暗电流是指在没有光照射的情况下，二极管自身产生的微弱电流。
暗电流直接影响光电二极管的信噪比和稳定性，需要特殊的实验装置和方法进行测量。
三、光电二极管特性分析测量得到的光电二极管特性数据可以通过分析得到有关器件性能的重要信息。
以下是几个典型的分析方法：1. 截止频率和带宽分析利用频响特性曲线可以确定光电二极管的截止频率和带宽。
截止频率是指光电二极管对信号频率的响应达到3dB衰减的频率，可以通过对频响特性进行插值计算得到。
带宽是指光电二极管在特定条件下能够传输信号的频率范围，可以根据频响特性曲线的满足条件进行判断。
2. 光电流增益分析光电流增益是指光电二极管单位光功率入射时输出电流的增益。
可以通过将测得的光电流与已知的入射光功率相除得到。
光电流增益反映了光电二极管对光信号的放大效果，是评估器件性能的重要指标。
光电二极管特性参数的测量及原理应用
光电二极管特性参数的测量及原理应用1.光电二极管特性参数的测量方法（1）光电流和光敏面积的测量：光电二极管的光敏面积决定了其对光信号的接收能力，而光电流是光电二极管对光源产生的电流响应。
测量光电流可通过将光电二极管接入电路中，通过测量电流表的读数来获得。
光敏面积可通过显微镜测量方法来获得。
（2）响应时间的测量：光电二极管的响应时间是指其由光敏变化到电流输出的时间。
可以使用短脉冲光源和示波器来测量光电二极管的响应时间，记录光电流的变化曲线，从而得到响应时间。
（3）量子效率的测量：量子效率是指光束的能量能被光电二极管转换成电流的比例。
测量量子效率常采用比较法，即将待测光电二极管与一个标准光电二极管一起放入相同的光源中进行测量，通过比较两者输出的电流，计算出待测光电二极管的量子效率。
2.光电二极管特性参数的原理应用（1）光电二极管的灵敏度控制：测量光电流和光电二极管参数可以了解光电二极管的灵敏度，从而控制其在光电转换中的应用。
例如，在光电二极管应用于光通信中，可以通过测量光电流来确定光信号的强弱，进而控制光电二极管的灵敏度。
（2）光电二极管的功率测量：通过测量光电二极管的输出电流和光敏面积，可以计算出入射光的功率。
这在激光器功率测量和光学器件测试中非常常见。
（3）光电二极管的频率响应特性：通过测量光电二极管的响应时间，可以评估其对高频光信号的响应能力。
这在通信和雷达系统中具有重要应用，可以保证信号的准确传输和检测。
（4）光电二极管的光谱响应特性：测量光电二极管的光谱响应可以评估其对不同波长光的接收能力。
这在光学测量和光谱分析等领域都有广泛应用。
综上所述，光电二极管特性参数的测量及原理应用对于光电二极管的优化设计和应用具有重要意义。
通过测量光电流、光敏面积、响应时间、量子效率等参数，可以更好地了解光电二极管的特性，从而为光电转换和光信号检测提供基础支持。
同时，根据测量得到的参数，可以进一步控制光电二极管的灵敏度、测量光功率、评估频率响应和光谱响应等应用。
光电二极管的物理特性和应用研究
光电二极管的物理特性和应用研究光电二极管是一个重要的光电转换器件，可以将光信号转化为电信号或电信号转化为光信号。
光电二极管中的电子通过光激发来转换为电荷，形成电流输出。
光电二极管具有高响应速度、高灵敏度、小体积和低功耗等特点，是现代通信和光电领域中不可或缺的元器件之一。
光电二极管有两种类型：正向偏置和反向偏置。
正向偏置光电二极管可以输出直流电流信号，而反向偏置光电二极管则可以输出脉冲电信号。
正向偏置光电二极管是信号检测和面板照明的常见元件，而反向偏置光电二极管则主要应用于高速通信、雷达和光电计算机等领域。
在实际应用过程中，光电二极管的物理特性对其性能和应用有着很大的影响。
首先，光电二极管的响应速度是其最重要的特性之一。
它取决于光电二极管的结构和材料特性，以及光辐照的强度、波长和时间特性等。
响应速度越快，光电转换的效率越高，适用范围也就越广。
其次，光电二极管的灵敏度是另一个十分重要的特性。
它指的是单位光功率引起的单位电流输出。
灵敏度越高，表示光电转换的效率越高，对于光照弱的场合有着更好的应用价值。
因此，研究光电二极管的灵敏度特性对其性能优化和推广应用具有很大的意义。
除了物理特性之外，光电二极管的应用领域也非常广泛。
一般来说，光电二极管被广泛应用于通信、光信号检测、面板照明、安全监控和能源异构系统等领域。
例如，在通信应用中，光电二极管可以使用在调制解调器、激光器和接收器中。
此外，在单光子计数和霍尔效应测量中，也需要使用光电二极管。
在面板照明领域，光电二极管可以应用于暗场实验与调试、背光源、环境照明和光学检测中。
其中，背光源技术已经成为了当前液晶显示技术的主流之一。
光电二极管可以把电能转换为光能，为LCD平板显示设备提供高效节能的背光源。
在安全监控领域，光电二极管可以应用于白天和夜间视频监控，以及基于红外光的夜视和人脸识别。
由于光电二极管对红外辐射很敏感，因此常用于夜视和红外探测。
总体来说，光电二极管是一种功能强大的光电转换器件。
光电二极管及其放大电路设计
光电二极管及其放大电路设计引言：光电二极管作为一种常见的光电转换元件，具有灵敏度高、响应速度快等优点，在光电传感、光通信等领域得到广泛应用。
本文将介绍光电二极管的原理和特性，并详细说明光电二极管放大电路的设计过程。
一、光电二极管的原理和特性光电二极管是一种PN结构的半导体器件，其工作原理基于内部光电效应。
当光照射到PN结上时，光子激发了半导体材料中的载流子，使得PN结两侧形成电势差，从而产生电流。
光电二极管的响应频率范围广泛，从红外到紫外均可覆盖。
光电二极管具有以下特性：1. 高灵敏度：光电二极管能够转换光信号为电信号，其灵敏度高于一般的光敏元件。
2. 快速响应：光电二极管的响应速度快，能够实现高频率的光信号检测和转换。
3. 低噪声：光电二极管的噪声水平较低，能够提供较为清晰的信号输出。
4. 宽波长范围：光电二极管的响应波长范围广，可用于各种光学应用。
二、光电二极管放大电路设计为了提高光电二极管的信号输出，常常需要设计放大电路来增强信号的幅度和稳定性。
以下将介绍光电二极管放大电路的设计步骤。
1. 选择适当的放大电路类型根据应用需求和光电二极管的特性，可以选择不同类型的放大电路，如共射放大电路、共基放大电路和共集放大电路等。
其中，共射放大电路是最常用的一种，具有较高的电流增益和输入阻抗。
2. 确定电路元件参数根据光电二极管的特性和输入信号的要求，确定放大电路的电路参数，如电阻、电容和功率源等。
通过计算和仿真，可以获得最佳的电路参数组合。
3. 进行电路布局和连接根据电路设计原理，进行电路布局和元件连接。
要注意保持电路的简洁和稳定，避免干扰和噪声。
4. 进行电路测试和优化完成电路布局和连接后，进行电路测试和优化。
可以通过示波器和信号发生器等设备，观察光电二极管输出信号的波形和幅度，并对电路进行调整和优化。
5. 确定电路的工作点和稳定性在电路测试和优化后，需要确定电路的工作点和稳定性。
通过调整偏置电压和电流，使得电路在正常工作范围内，输出稳定的放大信号。
光电二极管有光输出低电平无光输出高电平
光电二极管是一种用于将光信号转换为电信号的器件，其在现代电子技术领域有着广泛的应用。
光电二极管基本工作原理是在光照射下产生电流，从而改变电阻，使得电压输出发生变化。
具体来说，光电二极管有光输出低电平无光输出高电平的特性，这一特性使得它在光敏电路中被广泛应用。
以下就光电二极管的工作原理、特性以及应用进行详细介绍：一、光电二极管的工作原理1. 光电二极管利用半导体材料的光电效应来产生电流。
当光照射到光电二极管上时，光子能量会被半导体材料吸收，激发其中的电子，使得电子从价带跃迁到导带，从而在外加电压的作用下产生电流。
2. 光电二极管通常由P-N结构构成，当光照射到P-N结的P区时，产生电子-空穴对，从而引起电流的变化。
二、光电二极管的特性1. 光电二极管具有快速的响应速度。
由于光电二极管利用光信号直接产生电流，因此其响应速度非常快，能够满足各种高速信号的需求。
2. 光电二极管的灵敏度较高。
光电二极管对光的响应灵敏度较高，能够捕捉到微弱的光信号，并将其转换为电信号输出。
3. 光电二极管的输出特性。
根据光照强度的不同，光电二极管的输出电压也有所不同。
在有光照射的情况下，光电二极管的输出电压较低，而无光照射时，其输出电压较高。
三、光电二极管的应用1. 光电传感器。
光电二极管常被用于光电传感器中，通过光电二极管对光信号的敏感特性，可以实现对于光信号的捕捉和测量，广泛应用于光电开关、光电计数器等领域。
2. 光通信。
光电二极管也被广泛应用于光通信领域，通过将光信号转换为电信号，实现了光通信系统中的信号检测和接收。
3. 光电显示。
光电二极管还可以用于光电显示器件中，通过其对光信号的转换作用，实现了光电显示应用。
总结：光电二极管具有光输出低电平无光输出高电平的特性，这一特性使得其在光敏电路中有着广泛的应用，包括光电传感器、光通信、光电显示等领域。
随着现代电子技术的不断发展，光电二极管的应用前景将更加广阔。
光电二极管（Photodiode）是一种用于将光信号转换为电信号的器件，其在现代电子技术领域具有极其广泛的应用。
光电二极管的特性及应用
光电二极管的特性及应用光电二极管是一种能够将光能转化为电能的器件，是光电转换技术中的重要组成部分。
它具有许多独特的特性和广泛的应用，对于现代科技的发展起着重要的推动作用。
首先，光电二极管具有高灵敏度。
在光照条件下，光电二极管可以产生大量的电流。
这是因为当光照射到光电二极管的表面时，光子会激发半导体中的电子，使其跃迁到导带中，产生电流。
因此，光电二极管可以实现对光的高度敏感，可被广泛应用于光电测量、光电传感等领域。
其次，光电二极管具有快速响应的特性。
由于光电二极管中的载流子迁移速度较快，所以其响应速度也相对较高。
在应用中，光电二极管可以实时检测到光的变化，并迅速输出相应的电信号。
这使得光电二极管在通信、光功率检测等领域有广泛的应用。
另外，光电二极管具有宽波长范围的特性。
不同类型的光电二极管对不同波长的光都具有一定的响应能力。
例如，硅制的光电二极管对可见光和近红外光具有良好的响应，而铟铍镓制的光电二极管则对中红外光具有较高的敏感度。
这使得光电二极管在光谱分析、光学传感等领域有着广泛的应用前景。
除了以上的特性，光电二极管还具有小尺寸、稳定性好和耐冲击等优点。
由于其结构简单、体积小巧，因此可以方便地集成到各种光学仪器中。
而且，光电二极管的工作稳定性较好，能够长时间保持其性能。
此外，光电二极管的响应时间短，对于快速变化的光信号也能够准确检测。
这些特点使得光电二极管在医学检测、光学通信、遥感测量等领域广泛应用，极大地推动了相关技术的发展。
在光电二极管的应用中，光电检测是其中最重要的一项。
光电检测主要是通过光电二极管对光信号的响应来实现对物体特性的检测和测量。
例如，在工业生产中，利用光电二极管可以实现对产品尺寸、颜色等参数的检测，从而提高生产效率和质量。
在安防监控领域，光电二极管可用于人体和物体的检测，实现智能监控和报警系统。
此外，光电二极管还可以应用于光学相机、光电耦合器件、光通信设备等众多领域。
光电二极管的特性及应用无疑为现代科技的发展提供了强大的支持。
光电二极管的特性及原理
光电二极管的特性及原理光电二极管（Photodiode）是一种能够将光信号转换为电信号的半导体器件。
它具有高灵敏度、快速响应和广泛的波长响应范围的特点，因此被广泛应用于光电转换、光通信、光测量等领域。
本文将详细介绍光电二极管的特性及其工作原理。
1.光电二极管的特性：（1）高灵敏度：光电二极管能够将入射的光信号转换为电流信号，具有很高的光电转换效率。
其灵敏度可以通过材料选择、结构设计以及工艺改进等手段来提高。
（2）快速响应：光电二极管具有快速的响应速度，能够迅速响应光信号的变化，并产生相应的电信号。
这使得光电二极管在光通信和光测量等高速应用中起到重要作用。
（3）波长响应范围广：不同类型的光电二极管对于不同波长的光具有不同的响应特性。
通常，可见光电二极管能够响应整个可见光谱范围，而红外光电二极管可以响应更长波长的光。
这使得光电二极管能够适应不同的光信号处理需求。
2.光电二极管的工作原理：一般来说，光电二极管采用PN结构，即材料中掺杂有P型和N型半导体，形成一个结。
当没有光照射时，PN结处的内建电场通过扩散过程和漂移过程使得电子向P区域扩散，空穴向N区域扩散，形成一个电子漂移电流和一个空穴漂移电流，相互抵消，使得整个结处的电流为零。
而当光照射到PN结上时，光子能量会激发材料中的电子跃迁到导带，形成自由电子，从而增加了电子的浓度。
同时，也会产生空穴与自由电子复合的现象，减少了空穴的浓度。
因此，光电二极管PN结处的电流会发生变化，形成一个光电流。
此外，光电二极管可以根据工作模式的不同分为正向偏置和反向偏置两种。
正向偏置时，PN结处的载流子会受到电场力的引导，从而增加载流子的移动速度，提高光电二极管的响应速度。
反向偏置时，由于PN结反相，电流基本为零，只有在光照射下才会有微小的光电流产生。
3.光电二极管的应用：（1）光电转换：光电二极管广泛应用于光电转换领域，可以将光信号转换为电信号，并进行放大、处理等操作。
光电二极管特性与灵敏度的研究与实验
光电二极管特性与灵敏度的研究与实验在现代科技发展的背景下，光电二极管作为一种重要的光电转换器件，被广泛应用于光通信、光电子技术、光电测量等领域。
本文将对光电二极管的特性与灵敏度进行研究与实验，探索其在光电器件中的重要作用。
首先我们需要了解光电二极管的基本特性。
光电二极管是一种可以将光信号转换为电信号的器件。
当光线照射到光电二极管的P-N结上，产生的光电效应会引起电子和空穴的发射，从而形成电流。
其基本特性包括响应速度、光谱响应范围以及灵敏度等方面。
为了研究光电二极管的特性，我们可以进行一系列的实验。
首先，可以用光源照射光电二极管，利用示波器观察到的电压信号来测量其响应速度。
通过改变照射光源的频率，我们可以得到光电二极管的响应速度随频率变化的曲线。
从实验结果中可以看出，光电二极管的响应速度随着光源频率的增加而逐渐减小，这是因为高频光的光子能量较大，使得光电二极管的电子和空穴更容易产生，从而响应速度下降。
接下来，我们可以通过改变照射光源的波长，来研究光电二极管的光谱响应范围。
光谱响应范围指的是光电二极管对不同波长的光的响应能力。
通过测量不同波长下光电二极管的输出电流，我们可以得到光电二极管的光谱响应曲线。
从实验结果中可以看出，光电二极管对不同波长的光的响应程度是不同的，其光谱响应范围通常集中在特定的波长区间。
这是由于光电二极管的材料和结构决定的，不同的材料和结构会导致其对光的波长有不同的选择性。
在研究光电二极管的特性时，我们还需要了解其灵敏度。
光电二极管的灵敏度指的是其对光强度变化的敏感程度。
通过实验，我们可以利用光源的强度来改变照射光电二极管的光强度，然后测量其输出电流的变化情况。
通过得到的数据，我们可以绘制出光电二极管的灵敏度曲线。
实验结果显示，光电二极管的灵敏度随着光强度的增加而增加，但是当光强度超过一定阈值时，灵敏度开始饱和。
这是因为在光强度较低时，光电二极管的电子和空穴发射速率相对较低，导致灵敏度有限；而在光强度较高时，光子能量大，电子和空穴易于产生，使灵敏度增加，但是当光子能量更高时，光电二极管饱和，不再增加。
光电二极管的工作原理与特性
光电二极管的工作原理与特性光电二极管是一种能够将光能转化为电能的器件，广泛应用于电子和通信领域。
它的工作原理主要依赖于光电效应和半导体材料的特性。
本文将从两个方面探讨光电二极管的工作原理和特性。
一、光电效应和光电二极管的原理光电效应是指当光照射到物质表面时，光的能量被吸收，使得物质中的电子受到激发而被释放出来。
光电二极管利用光电效应将光转化为电流。
当光照射到光电二极管的PN结上时，光子的能量使得PN结区域的电子跃迁到导带能级，形成电子空穴对。
PN结是光电二极管的核心结构，是由P型半导体和N型半导体接触形成的。
P 型半导体中的杂质原子需要提供电子，而N型半导体中的杂质原子需要接受电子。
当两者结合时，形成一个电子富集区和一个电子亏损区。
当光照射到PN结上时，光子的能量使得PN结中的电子跃迁到导带能级，空穴留在价带能级上。
这样，导体区域就形成了电子流，产生了电压和电流。
二、光电二极管的特性1. 灵敏度：光电二极管的灵敏度指的是对光信号的响应能力。
灵敏度通常由两个因素决定：一是光电二极管的材料，二是光电二极管的面积。
在相同条件下，材料的光吸收能力越强、面积越大，光电二极管的灵敏度就越高。
2. 响应时间：光电二极管的响应时间指的是从光照射到电流形成的时间。
这个时间取决于载流子在半导体材料中的移动速度。
通常情况下，硅双向二极管的响应时间约为微秒级，而光电二极管的响应时间可以达到纳秒级。
3. 饱和电流和暗电流：在没有光照射时，光电二极管的导电能力是极低的，这时的电流被称为暗电流。
当光照射到光电二极管上时，电流会迅速增加，最终趋于稳定，这时的电流被称为饱和电流。
饱和电流和暗电流的大小与光强度和温度有关。
4. 光电二极管的频率特性：光电二极管对不同频率的光信号有不同的响应能力。
在较低的频率下，光电二极管的响应能力较高；而在较高的频率下，由于载流子的移动速度限制，光电二极管的响应能力会下降。
总结：光电二极管是一种利用光电效应将光能转化为电能的器件。
二维光电二极管
二维光电二极管是一种特殊的光电器件，它主要具有以下特点：首先，二维光电二极管具有非常独特的性能。
在特定波长和环境条件下，二维光电二极管能够将光线转换为电流，其转换效率远高于传统的硅基光电器件。
这种高效率得益于二维光电二极管特殊的材料结构和表面积大、厚度小的尺寸特性，使得光子可以直接被电极吸收而无需通过中间介质。
这种特性使得二维光电二极管在照明、微型激光器和光学传感等领域具有广泛的应用前景。
其次，二维光电二极管的制备方法具有简单实用的特点。
通过简单印刷方法，就可以将二维材料转移到到电极上，制备过程非常简便。
这种简单实用的制备方法为二维光电二极管的广泛应用提供了便利。
再次，二维光电二极管具有很高的灵敏度和稳定性。
由于二维光电二极管采用单层薄膜结构，其对于光线的响应非常灵敏，同时具有很高的稳定性和可靠性。
这使得二维光电二极管在需要高精度和高稳定性的应用场景中具有独特的优势，如光学传感、医疗诊断等领域。
然而，二维光电二极管的应用也面临一些挑战。
首先，二维材料的生长和分离是一个复杂的过程，需要精确的控制和制备技术。
其次，二维光电二极管的性能和稳定性受到环境因素的影响，如温度、湿度等。
因此，在实际应用中，需要针对不同的应用场景采取相应的保护措施。
此外，二维光电二极管的研究和开发也是一个持续的、需要不断投入的过程。
这涉及到二维材料的生长、分离、表征和器件制备等多个领域，需要跨学科的合作和交流。
这也意味着未来二维光电二极管的研究和开发还有很长的路要走。
总的来说，二维光电二极管是一种具有重要应用前景的光电器件。
它的特殊性能、高灵敏度和稳定性使其在许多领域具有广泛的应用前景。
然而，其应用也面临一些挑战，需要持续的研究和开发来解决。
未来，随着技术的不断进步和应用领域的不断拓展，二维光电二极管将在更多领域发挥重要作用。
光电二极管特性与PN结的能带结构
光电二极管特性与PN结的能带结构光电二极管是一种能够将光信号转化为电信号的电子元件，是现代电子技术中非常重要的一个组成部分。
为了深入了解光电二极管的工作原理，我们需要先了解光电二极管的特性及其背后的PN结构的能带结构。
光电二极管的主要特性之一是非线性特性。
这意味着当光照射到光电二极管上时，非常微小的光信号就能够引起电流的改变。
这种非线性特性使得光电二极管在光电转换中起到关键的作用。
当光照射到光电二极管上时，光会激发电子在半导体材料中的运动，并且在PN结附近产生电子-空穴对。
这些电子-空穴对会受到电场的驱动，从而形成电流。
要理解光电二极管的非线性特性，我们需要了解光电二极管的PN结构的能带结构。
PN结是指由p型半导体（富含正电荷）和n型半导体（富含负电荷）组成的结构。
当p型半导体和n型半导体相接触时，由于电子云的重叠作用，出现了电子从n型区域向p型区域移动的趋势，形成了能带弯曲。
在PN结的正电荷区域，能带向下弯曲，而在负电荷区域，能带向上弯曲。
这种能带弯曲导致了电子在PN 结中的运动，从而产生了电流。
当光照射到光电二极管上时，光子能量会激发电子从价带跃迁到导带，从而形成电子-空穴对。
这些电子-空穴对会受到电场的作用，被分离到PN结的正电荷和负电荷区域。
在正电荷区域，电子会被井结束缚，而在负电荷区域，空穴会被井结束缚。
这种电子-空穴对的分离会导致电流的形成。
除了非线性特性，光电二极管还具有整流特性。
这意味着光电二极管能够将交流信号转化为直流信号。
在光电二极管中，当光照射到PN结时，PN结中的电子会向正电荷区域流动，而空穴则会向负电荷区域流动。
这种电子和空穴流动的方向会导致电流的形成。
当光电二极管中的电流在逆向偏置下，电子和空穴的流动会被阻止，使得光电二极管的电流近乎为零。
只有在正向偏置下，电子和空穴的流动才会继续，使得光电二极管具有整流特性。
总结：光电二极管是一种能将光信号转化为电信号的电子元件。
其非线性特性使其在光电转换中发挥关键作用。
二比例光电二极管
二比例光电二极管
二比例光电二极管（BAPD）是一种光电探测器，它可以测
量光的强度和波长。
它由两个光电二极管组成，一个是敏
感于可见光的光电二极管，另一个是敏感于红外光的光电
二极管。
这两个光电二极管的响应特性不同，因此可以用
来测量不同波长范围内的光信号。
BAPD的工作原理是利用光电效应。
当光照射到光电二极管
上时，光子会将电子从半导体材料中释放出来，产生电流。
这个电流与光的强度成正比。
光电二极管内部的结构和材
料的选择决定了其对不同波长光的响应特性。
BAPD中的两个光电二极管分别被设计为敏感于不同波长的光。
通常，一个光电二极管用于可见光范围，另一个用于
红外光范围。
这样，BAPD可以同时测量这两个波长范围内
的光信号。
BAPD通常由光电二极管、前置放大器和信号处理电路组成。
前置放大器用于放大光电二极管产生的微弱电流信号，以
便能够进行准确的测量。
信号处理电路用于将电流信号转
换为与光强度成正比的电压信号，并进行进一步的处理和
分析。
BAPD在许多应用中被广泛使用，特别是在光谱分析、光通
信和光学测量等领域。
由于其能够同时测量不同波长范围
内的光信号，因此可以提供更全面的光学信息。
信息光学中的光电二极管等组件参数及特征
信息光学中的光电二极管等组件参数及特征光电二极管（Photodiode）是一种用于将光信号转换为电信号的光电转换器件，广泛应用于光通信、光测量、光电检测等领域。
在信息光学中，光电二极管等组件的参数和特征起着至关重要的作用。
本文将对光电二极管的参数及特征进行详细介绍。
一、光电二极管的参数1. 光谱响应（Spectral Responsivity）光谱响应是指光电二极管对不同波长光的响应能力。
它通常以电流与入射光功率之比的形式表示。
常见的光电二极管可用于不同波段的光信号检测，如可见光、红外光等。
2. 器件响应时间（Device Response Time）器件响应时间是指光电二极管在光照射下输出电流上升到其峰值的时间。
较短的响应时间意味着光电二极管对快速变化的光信号更敏感，适用于高速光通信及高频率光测量等应用。
3. 器件暗电流（Dark Current）器件暗电流（也称为无光暗电流）是指在无光照射的情况下，光电二极管产生的电流。
较低的器件暗电流表示器件的噪声较小、灵敏性较高。
4. 器件峰值灵敏度（Peak Sensitivity）器件峰值灵敏度是指光电二极管对特定波长光的最大响应灵敏度。
它通常出现在光谱响应曲线的峰值处，对于选择合适的光电二极管用于特定波长的应用具有重要意义。
5. 数字特性光电二极管的数字特性包括响应线性度、可逆性和热稳定性等。
响应线性度指光电二极管输出电流与入射光功率之间的线性关系程度；可逆性指光电二极管在连续循环光照射和暗电流条件下，输出电流是否保持稳定；热稳定性则表示光电二极管在不同温度下的输出电流稳定性。
二、光电二极管的特征1. 快速响应光电二极管具有快速的响应速度，能够实现高速数据传输和检测。
这使得光电二极管成为光通信领域的重要组件，可以实现高速光纤通信和光纤传感等应用。
2. 高灵敏度由于光电二极管的高灵敏度，它可以接收微弱的光信号并转换为可测量的电信号。
这使得光电二极管广泛应用于光电检测、光谱测量、精密测量等领域。
光电二极管 (2)
光电二极管（Photo-Diode）和普通二极管一样，也是由一个PN结组成的半导体器件，也具有单方向导电特性。
但在电路中它不是作整流元件，而是把光信号转换成电信号的光电传感器件。
原理：普通二极管在反向电压作用时处于截止状态，只能流过微弱的反向电流，光电二极管在设计和制作时尽量使PN结的面积相对较大，以便接收入射光。
光电二极管是在反向电压作用下工作的，没有光照时，反向电流极其微弱，叫暗电流；有光照时，反向电流迅速增大到几十微安，称为光电流。
光的强度越大，反向电流也越大。
光的变化引起光电二极管电流变化，这就可以把光信号转换成电信号，成为光电传感器件。
PN型特性：优点是暗电流小，一般情况下，响应速度较低。
用途：照度计、彩色传感器、光电三极管、线性图像传感器、分光光度计、照相机曝光计。
PIN型特性：缺点是暗电流大，因结容量低，故可获得快速响应。
用途：高速光的检测、光通信、光纤、遥控、光电三极管、写字笔、传真。
检测方法①电阻测量法用万用表1k挡。
光电二极管正向电阻约10MΩ左右。
在无光照情况下，反向电阻为∞时，这管子是好的(反向电阻不是∞时说明漏电流大)；有光照时，反向电阻随光照强度增加而减小，阻值可达到几kΩ或1kΩ以下，则管子是好的；若反向电阻都是∞或为零，则管子是坏的。
②电压测量法用万用表1V档。
用红表笔接光电二极管“+”极，黑表笔接“—”极，在光照下，其电压与光照强度成比例，一般可达0．2—0．4V。
③短路电流测量法用万用表50μA档。
用红表笔接光电二极管“+”极，黑表笔接“—”极，在白炽灯下(不能用日光灯)，随着光照增强，其电流增加是好的，短路电流可达数十至数百μA。
主要技术参数：1.最高反向工作电压；2.暗电流；dark current 也称无照电流光电耦合器的输出特性是指在一定的发光电流IF下，光敏管所加偏置电压VCE与输出电流IC之间的关系，当IF=0时，发光二极管不发光，此时的光敏晶体管集电极输出电流称为暗电流，一般很小。
光电二极管的特点
光电二极管（Photodiode）是一种半导体器件，具有以下特点：
光电转换：光电二极管能够将光能转换为电能。
当光照射到光电二极管的PN结区域时，光子的能量会激发电子跃迁，产生电荷载流子。
这种光电转换的特性使得光电二极管能够用于光信号检测和光能转换的应用。
快速响应：光电二极管具有较快的响应速度，能够迅速响应光信号的变化。
这使得光电二极管适用于高速光通信、光测量和光电检测等需要快速响应的应用领域。
可逆性：光电二极管的光电转换过程是可逆的，即它既可以将光能转换为电能，也可以将电能转换为光能。
这种可逆性使得光电二极管可以用作光发射器件，如LED（发光二极管）。
灵敏度调节：光电二极管的灵敏度可以通过控制电流或电压来调节。
通过调节工作点电流或反向偏置电压，可以调整光电二极管对光的敏感程度，以适应不同光强度的检测需求。
低噪声：光电二极管具有较低的噪声特性，能够在低光强度条件下提供较高的信噪比。
这使得光电二极管在弱光信号检测和低噪声应用中具有优势。
小尺寸和可靠性：光电二极管的尺寸小、结构简单，且具有较高的可靠性和稳定性。
这使得它们易于集成和应用于各种光电子设备中。
光电二极管具有光电转换、快速响应、可逆性、灵敏度调节、低噪声、小尺寸和可靠性等特点，使其在光电子学、通信、测量和检测等领域得到广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计任务书课程设计任务书目录：实验目的 (1)实验内容 (1)实验仪器 (1)实验原理 (1)注意事项 (4)实验步骤 (5)实验结果 (12)实验总结 (15)参考文献 (15)光电二极管特性测试实验一、实验目的1、学习光电二极管的基本工作原理；2、掌握光电二极管的基本特性参数及其测量方法，并完成对其光照灵敏度、伏安特性、时间响应特性和光谱响应特性的测量；3、通过学习，能够对其他光伏器件有所了解。
二、实验内容1、光电二极管暗电流测试实验2、光电二极管伏安特性测试实验3、光电二极管光照特性测试实验4、光电二极管时间特性测试实验5、光电二极管光谱特性测试实验三、实验仪器1、光电二极管综合实验仪 1个2、光通路组件 1套3、光照度计 1个4、电源线 1根5、2#迭插头对（红色，50cm） 10根6、2#迭插头对（黑色，50cm） 10根7、三相电源线 1根8、实验指导书 1本四、实验原理1、概述随着光电子技术的发发展,光电检测在灵敏度、光谱响应范围及频率我等技术方面要求越来越高，为此，近年来出现了许多性能优良的光伏检测器，如硅锗光电二极管、PIN光电二极管和雪崩光电二极管（APD）等。
光敏晶体管通常指光电二极管和光电三极管，通常又称光敏二极管和三敏三极管。
光敏二极管的种类很多，就材料来分，有锗、硅制作的光敏二极管，也有III－V族化合物及其他化合物制作的二极管。
从结构我来分，有PN结、PIN结、异质结、肖特基势垒及点接触型等。
从对光的响应来分，有用于紫外光、红外光等种类。
不同种类的光敏二极管，具胡不同的光电特性和检测性能。
例如，锗光敏二极管与硅光敏二极管相比，它在红外光区域有很大的灵敏度，如图所示。
这是由于锗材料的禁带宽度较硅小，它的本征吸收限处于红外区域，因此在近红外光区域应用；再一方面，锗光敏二极管有较大的电流输出，但它比硅光敏二极管有较大的反向暗电流，因此，它的噪声较大。
又如，PIN型或雪崩型光敏二极管与扩散型PN结光敏二极管相比具有很短的时间响应。
因此，在使用光敏二极管进要了解其类型及性能是非常重要的。
光敏二极管和光电池一样，其基本结构也是一个PN结。
与光电池相比，它的突出特点是结面积小，因此它的频率特性非常好。
光生电动势与光电池相同，但输出电流普遍比光电池小，一般为数微安到数十微安。
按材料分，光敏二极管有硅、砷化铅光敏二极管等许多种，由于硅材料的暗电流温度系数较小，工艺较成熟，因此在实验际中使用最为广泛。
光敏二极管的工作原理是基于内光电效应，和光敏电阻的差别仅在于光线照射在半导体PN结上，PN结参与了光电转换过程。
2、光电二极管的工作原理光生伏特效应：光生伏特效应是一种内光电效应。
光生伏特效应是光照使不均匀半导体或均匀半导体中光生电子和空穴在空间分开而产生电位差的现象。
对于不均匀半导体，由于同质的半导体不同的掺杂形成的PN结、不同质的半导体组成的异质结或金属与半导体接触形成的肖特基势垒都存在内建电场，当光照射这种半导体时，由于半导体对光的吸收而产生了光生电子和空穴，它们在内建电场的作用下就会向相反的方向移动和聚集而产生电位差。
这种现象是最重要的一类光生伏特效应。
均匀半导体体内没有内建电场，当光照射时，因眼光生载流子浓度梯度不同而引起载流子的扩散运动，且电子和空穴的迁移率不相等，使两种载流子扩散速度的不同从而导致两种电荷分开，而出现光生电势。
这种现象称为丹倍效应。
此外，如果存在外加磁场，也可使得扩散中的两种载流子向相反方向偏转，从而产生光生电势。
通常把丹倍效应和光磁电效应成为体积光生伏特效应。
光电二极管和光电三极管即为光电伏特器件。
光敏二极管的结构和普通二极管相似，只是它的PN结装在管壳顶部，光线通过透镜制成的窗口，可以集中照射在PN结上，图1（a）是其结构示意图。
光敏二极管在电路中通常处于反向偏置状态，如图1（b）所示。
我们知道，PN结加反向电压时，反向电流的大小取决于P区和N区中少数载流子的浓度，无光照时P区中少数载流子(电子)和N区中的少数载流子(空穴)都很少，因此反向电流很小。
但是当光照PN结时，只要光子能量h大于材料的禁带宽度，就会在PN结及其附近产生光生电子—空穴对，从而使P区和N区少数载流子浓度大大增加，它们在外加反向电压和PN结内电场作用下定向运动，分别在两个方向上渡越PN结，使反向电流明显增大。
如果入射光的照度变化，光生电子—空穴对的浓度将相应变动，通过外电路的光电流强度也会随之变动，光敏二极管就把光信号转换成了电信号。
3、光电二极管的基本特性（1）暗电流光电二极管在一定偏压，当没有光照的情况下，即黑暗环境中，所测得的电流值即为光电二极管的暗电流。
（2）光电流光电二极管在一定偏压，当有光电照的情况下，所测得的电流值即为光电二极管在某特定光照下的光电流。
（3）光照特性光电二极管在一定偏压下，当入射光的强度发生变化，通过光电二极管的电流随之变化，即为光电二极管的光照特性。
反向偏压工作状态下，在外加电压E 和负载电阻RL的很大变化范围内，光电流与入照光功率均具有很好的线性关系；在无偏压工作状态下，只有RL较小时光电流与入照光功率成正比，RL增大时光电流与光功率呈非线性关系。
图2 光电二极管的光照特性（4）伏安特性在一定光照条件下，光电二极管的输出光电流与偏压的关系称为伏安特性。
光电二极管的伏安特性的数学表达式如下：I=I0[1－exp (qV/kT)]＋IL其中I0是无光照的反向饱和电流，V是二极管的端电压（正向电压为正，反向电压为负），q为电子电荷，k为波耳兹常数，T为PN结的温度，单位为K，IL 为无偏压状态下光照时的短路电流，它与光照时的光功率成正比。
(光电二极管的伏安特性如下图所示)123I c (m A )V(V)图3 光电二极管的伏安特性曲线（5）时间响应特性光敏晶体管受调制光照射时，相对灵敏度与调制频率的关系称为频率特性。
减少负载电阻能提高响应频率，但输出降低。
实验证明，光电器件的信号的产生和消失不能随着光强改变而立刻变化，会有一定的惰性，这种惰性通常用时间常数表示。
即当入射辐射到光电探测器后或入射辐射遮断后，光电探测器的输出升到稳定值或下降到照射前的值所需时间称为响应时间。
为衡量其长短，常用时间常数τ的大小来表示。
当用一个辐射脉冲光电探测器，如果这个脉冲的上升和下降时间很短，如方波，则光电探测器的输出由于器件的惰性而有延迟，把从10%上升到90%峰值处所需的时间称为探测器的上升时间，而把从90%下降到10%所需的时间称为下降时间。
（6）光谱特性一般光电二极管的光谱响应特性表示在入射光能量保持一定的条件下，光电二极管在一定偏压下所产生光电流与入射光波长之间的关系。
一般用相对响应表示，实验中光电二极管的响应范围为400~1100nm ，峰值波长为800~900nm ，由于实验仪器所提供的波长范围为400~650nm ，因此，实验所测出的光谱响应曲线呈上升趋势。
五、注意事项1、当电压表和电流表显示为“1＿”是说明超过量程，应更换为合适量程；2、连线之前保证电源关闭。
3、实验过程中，请勿同时拨开两种或两种以上的光源开关，这样会造成实验所测试的数据不准确。
4、光电二极管偏压不要接反。
六、实验步骤下面的实验内容为光电二极管的实验内容，实验之前请拆卸结构件，将光电二极管结构件装入对应光器件插座中。
1、光电二极管暗电流测试实验装置原理框图如图4所示，但是在实际操作过程中，光电二极管的暗电流非常小，只有nA数量级。
这样，实验操作过程中，对电流表的要求较高，本实验中，采用电路中串联大电阻的方法，将图4中的RL改为1M，再利用欧姆定律计算出支路中的电流即为所测器件的暗电流，如图4所示。
RLI/V暗图4（1）组装好光通路组件，将照度计显示表头与光通路组件照度计探头输出正负极对应相连（红为正极，黑为负极），将光源调制单元J4与光通路组件光源接口使用彩排数据线相连。
（2）“光源驱动单元”的三掷开关BM2拨到“静态特性”，将拨位开关S1，S2，S3，S4，S5，S6，S7均拨下。
（3）“光照度调节”调到最小，连接好光照度计，直流电源调至最小，打开照度计，此时照度计的读数应为0。
（4）将电压表直接与电源两端相连（5）按图4所示的电路连接电路图，负载RL选择RL=1M。
（6）打开电源开关，调节电源电压，并将电流表与电压表读数记入下表。
(注:在测试暗电流时,应先将光电器件置于黑暗环境中30分钟以上,否则测试过程中电压表需一段时间后才可稳定)（7）实验完毕，直流电源调至最小,关闭电源，拆除所有连线。
电源电压（V）暗电流（mA）2、光电二极管光电流测试实验装置原理图如图5所示。
图5（1）组装好光通路组件，将照度计显示表头与光通路组件照度计探头输出正负极对应相连（红为正极，黑为负极），将光源调制单元J4与光通路组件光源接口使用彩排数据线相连。
（2）“光源驱动单元”的三掷开关BM2拨到“静态特性”，将拨位开关S1拨上，S2，S3，S4，S5，S6，S7均拨下。
（3）按图5连接电路图， RL取RL4=1K欧。
（4）打开电源,缓慢调节光照度调节电位器，直到光照为300lx（约为环境光照），缓慢调节直流调节电位器到电压表显示为6V，请出此时电流表的读数，即为光电二极管在偏压6V，光照300lx时的光电流。
（5）实验完毕，将光照度调至最小，直流电源调至最小，关闭电源，拆除所有连线。
3、光电二极管光照特性实验装置原理框图如图5所示。
（1）组装好光通路组件，将照度计显示表头与光通路组件照度计探头输出正负极对应相连（红为正极，黑为负极），将光源调制单元J4与光通路组件光源接口使用彩排数据线相连。
（2）“光源驱动单元”的三掷开关BM2拨到“静态”，将拨位开关S1拨上，S2，S3，S4，S5，S6，S7均拨下。
（3）按图5所示的电路连接电路图，负载RL选择RL4=1K欧。
（4）将“光照度调节”旋钮逆时针调节至最小值位置。
打开电源，调节直流电源电位器，直到显示值为8V左右，顺时针调节光照度调节电位器，增大光照度值，分别记下不同照度下对应的光生电流值，填入下表。
若电流表或照度计显示为“1＿”时说明超出量程，应改为合适的量程再测试。
（5）将“光照度调节”旋钮逆时针调节到最小值位置后关闭电源。
图6（6）将以上连接的电路中改为如下图6连接（即0偏压），RL取RL4=1K欧。
（7）打开电源，顺时针调节该光照度调节旋钮，增大光照度值，分别记下不同照度下对应的光生电流值，填入下表。
若电流表或照度计显示为“1＿”时说明超出量程，应改为合适的量程再测试。
（8）根据上面两表中实验数据，在同一坐标轴中作出两条曲线，并进行比较。
（9）实验完毕，将光照度调至最小，直流电源调至最小，关闭电源，拆除所有连线。
