第四章设备施工图的识读-建筑识图与构造课件

三、给排水系统的详图
给排水系统的详图用于表示某些设备或管道上 的节点的详细构造与安装尺寸。
在识读详图时，着重掌握详图上的各种尺寸及 其要求，就能够快捷地对房屋设备进行维修或改 造。
第三节 供暖与通风系统施工图的识读
一 供暖施工图 供暖系统的组成：热源、输热管道、散热设备； 分类：
1、局部供暖：热水供暖、蒸汽供暖、热风供暖 2、集中供暖 供暖施工图的组成： 1、室外供暖施工图：供暖系统平面图、轴测图、 详图和施工说明； 2、室内供暖施工图：总平面图、管道横剖面图、 管道纵剖面图、关图和施工说明； 供暖系统施工图常用图例符号见P96表4-2。
室内给水排水系统:
室内给水系统： 自室外给水管引入至室内 各配水点的管道及其附件 。
进户管→水表 →干管→支管→用水设备
室内给水排水系统
排水设备→支 管→干管→户外排出管
室内排水系统： 在给排水系统的自施工各图污中水，、一般废都水采收用规集定设的备图形（符如 号来表示，如P8卫6表生4-洁1所具示、。 洗涤池等）将室内
建筑给水系统
水龙头 立管
屋顶水箱
水平干管
下行上给式给水系统
上行下给式给水系统
室内给水排水施工图的组成：管道平面图、管道系 统图和安装详图。
（1） 给水平面图
在房屋内部，凡需要用水的房间，均需要配以 卫生设备和给水用具。室内给水管网平面布置图， 主要表示供水管线的平面走向以及各用水房间所配 备的卫生设备和给水用具。
给水系统：进户管→水表井→干管→立管→支管→用水设备 （三）建筑设备施工图通常用轴测投影图来表达各系统的空间 关系； （四）各设备系统的施工安装、管线敷设与土建施工是相互配 合的。管线应当沿着建筑、结构施工图的预留孔洞中经过，不 得随意开凿孔洞和损伤梁柱。
三、轴测投影图的形成
将形体连同确定形体长、宽、高三个向度的 直角坐标轴（、、）用平行投影的方法一起投射 到某一投影面（如P、R面）上所得到的投影， 称为轴测投影。用轴测投影方法绘制的图形，称 为轴测投影图（简称轴测图）。
二、给排水系统的轴测图
给排水系统的平面图由于管道交错，读图较难， 而轴测图能够清楚、直观地表示出给排水管的空间 布置情况，立体感强、易于识别。
采用轴测图直观地绘出给水排水的管道系统，称 为给排水系统轴测图，简称给排水系统图。
识读轴测图时，给水系统按照树状由干到枝的顺 序，排水系统按照由枝到干的顺序逐层分析，也就 是按照水流方向识图，再与平面图紧密结合，就可 以清楚地了解到各层的给排水情况。
建筑设备施工图由基本图和详图组成。 基本图：管线平面图、系统图、原理图和设计 说明，有室内和室外之分。 详图包括各局部或部分的加工、安装尺寸及要 求。
二、建筑设备施工图的特点
（一）各设备系统采用统一的图例符号表示； （二）各设备系统都有自己的走向：
电气系统：进户线→配电盘→干线→分配电箱→支线→用电 设备
（一）供暖系统平面图
供暖系统平面图主要表示供暖系统的平面布置， 包括管线的走向、尺寸，各零部件的型号和位置 等。
1、建筑采暖施工图概述

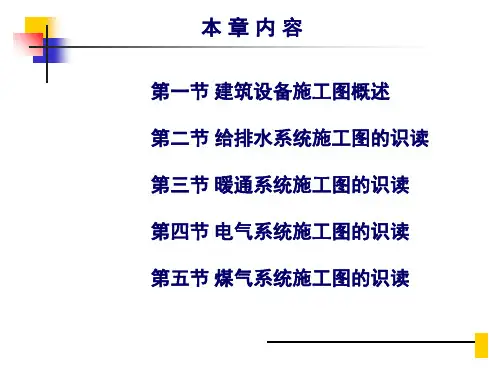

本章内容
第一节 建筑设备施工图概述 第二节 给排水系统施工图的识读 第三节 暖通系统施工图的识读 第四节 电气系统施工图的识读 第五节 煤气系统施工图的识读
学习目的：
掌握设备施工图的主要内容，能够识读给 排水、暖通、电气、煤气施工图。
第一节 建筑设备施工图概述
一、什么是建筑设备施工图
建筑设备是保障一幢房屋能够正常使用的必备 条件，也是房屋的重要组成部分。建筑设备工程 包括：给排水设备，供暖、通风设备，电气设备， 煤气设备等，表达这些设备的安装与制作的图纸 就是建筑设备施工图。
在同一幢房屋中，排水管的轴向选择与给水管的 轴测图一致。由于污水与废水分两路排出室外，因 此污水和废水的轴测图是分别绘制的。
给排水系统施工图的综合识读
（一）熟悉图纸目录，了解设计说明，明确设计要求 （二）将给水、排水的平面图和系统图对照识读
给水系统可从引入管起沿水流方向，经干管、立管、横管、支管 到用水设备，将平面图和系统图一一对应阅读。弄清管道的走向、 分支位置，各管道的管径、标高，管道上的阀门、水表、升压设备 及配水龙头的位置和类型。
给水平面图的识读顺序：一般从各个系统的引 入管开始，依次看水平干管、立管、支管、放水龙 头、卫生器具等。
室内给排水系排水管网的平面走向以及污水 排出的装置。
排水平面图的识读顺序：一般先在底层给水排水平 面图中找出与之相对应的系统，然后按各个系统看出 与该系统相连的立管的位置，再找出各楼层给水排水 平面图中该立管的位置，依次按水池、地漏、卫生器 具、连接管、横支管、立管的顺序识读。
（a）正投影图
（b）轴测投影图
第二节 给排水系统施工图的识读
给排水系统是为了系统地供给生活、生产、消防 用水以及排除生活或生产废水而建设的一整套工程 设施的总称，包括室内给排水系统和室外给排水系 统两部分。
室内给排水系统施工图包括设备系统平面图、管 道轴测图、详图和施工说明；
室外给排水系统施工图包括设备系统平面图、纵 断面图、详图以及施工说明。
排水系统可从卫生器具开始，沿水流方向，经支管、横管、立管、 干管到排出管依次识读。弄清管道的走向，汇合位置，各管段的管 径、坡度、坡向、检查口、清扫口、地漏的位置，通风帽形式等。 （三）结合平面图、系统图及设计说明看详图
室内给水排水详图包括节点图、大样图、标准图，主要是管道节 点、水表、消火栓、水加热器、卫生器具、套管、管道支架的安装 图及卫生间大样图等。图中须注明详细尺寸，供安装时直接选用。
的污水、废水以及雨水排出至 室外窨井的管道以及附件。
一 、给排水系统的平面图
给水排水系统的平面图表明该系统的平面布置情 况。
室内给排水系统平面图包括：用水设备的类型、 位置及安装方式；各管线的平面位置、管径尺寸及 编号；各零部件的平面位置及数量；进出管与室外 水管网的关系等。
室外给排水系统平面图包括：取水工程、净水工 程、输配水工程、泵站、给排水网、污水处理的平 面位置及相互关系。
