双液系的气-液平衡相图
双液系的气-液平衡相图一、实验目的1.掌握采用阿贝折光率仪确定二元液体组成的方法；2.掌握测定双组份液体的沸点及正常沸点的方法；3.绘制在恒压下环己烷-乙醇双液系的气-液平衡相图。
二、实验原理两种液态的物质混合而成的二组分体系称为双液系。
它可以分为完全互溶和部分互溶的双液系。
体系的沸点不仅与外压有关，而且与双液系的组成有关。
在恒压下做温度T对组成x的关系图即为T-x图。
由相律可知，对于双液系在恒压下气-液两相共存区域中，自由度为1。
当温度一定时，气-液两相的相对组成也就有了确定值。
根据杠杆原理，两相的相对量也确定了。
因此实验测定一系列不同组成的双液系溶液的气-液相平衡时的沸点及此时气相和液相的组成，即可得T-x图。
因此双液系气-液平衡相图实验主体上包括一系列混合体系的沸点测定和气-液相组成分析两个主要内容。
体系的沸点可用沸点仪测定的，其构造如图7.2所示。
采用电热丝直接加热溶液，以防止过热现象，同时该沸点仪用平衡蒸馏法分离气液两相，具有可便于取样分析及避免分馏等优点。
体系的气液相组成的分析是相图绘制的另一核心，可以根据待测体系的理化性质寻找多种合适的分析方法。
以完全互溶双液系环己烷-乙醇体系为例。
由于环己烷和乙醇两者的折光率相差较大，因此本实验可采用测定溶液折光率方法来确定两组分的组成，用阿贝折光仪测定两组分组成的折光率,可以测出折光率对组成的工作曲线,根据测得液体样品的折光率,从工作曲线上可查得两相的组成。
三、仪器与药品FDY双液系沸点测定仪，阿贝折光仪，超级恒温槽，长滴管，烧杯(50ml,250ml),具塞锥形瓶(10ml),刻度移液管(5ml)丙酮(AR级)；环己烷(AR级)；乙醇(AR级)图7-1FDY双液系沸点测定仪前面板示意图图7-1是沸点仪加热控制器的前面板示意图，各功能键的说明如下:1、电源开关2、加热电源调节调节所需的加热电源。
3、温度显示窗口显示所测温度值。
4、电压显示窗口显示加热输出电压值。
双液系的气—液平衡相图
实验五双液系的气—液平衡相图一、实验目的1、绘制在标准压力下乙醇-正丙醇体系的沸点组成图，并确定其恒沸点及恒沸组成;2、熟练掌握测定双组分液体沸点的方法及用折光率确定二组分物系组成的方法;3、掌握超级恒温槽、阿贝折射仪、气压计等仪器的使用方法。
二、实验原理1、相图任意两个在常温时为液态的物质混合起来组成的体系称为双液系。
两种溶液若能按任意比例进行溶解，称为完全互溶双液系，如环已烷-乙醇、正丙醇-乙醇体系都是完全互溶体系。
若只能在一定比例范围内溶解，称为部分互溶双液系，例苯-水体系。
在完全互溶双液系中，有一部分能形成理想液态混合物，如苯-甲苯系统，二者的行为均符合拉乌尔定律，但大部分双液系是非理想液态混合物，其行为与拉乌尔定律有偏差。
液体的沸点是指液体的蒸气压与外界压力相等时的温度。
在一定外压下，纯液体的沸点有其确定值，但双液系的沸点不仅与外压有关，而且还与两种液体的相对含量有关。
双液系两相平衡时的气相组成和液相组成并不相同。
通常用几何作图的方法将双液系的沸点对其气相和液相的组成作图，所得图形叫双液系的沸点T(或t)-组成(x)图，即T（或t）—x图。
它表明了沸点与液相组成和与之平衡的气相组成之间的关系。
在恒定压力下，二组分系统气液达到平衡时，其沸点-组成（t-x）图分三类：(1)混合液的沸点介于A、B二纯组分沸点之间。
这类双液系可用分馏法从溶液中分离出两个纯组分。
如苯-甲苯系统，此时混合物的行为符合拉乌尔定律或对拉乌尔定律的偏差不大。
如图5-1(a)所示。
(2）有最低恒沸点体系，如环已烷-乙醇体系，t—x图上有一个最低点，此点称最低恒沸点，在此点相互平衡的液相和气相具有相同的组成，此时混合物的行为对拉乌尔定律产生最大正偏差，如图5-1(b)所示。
对于这类的双液系，用分馏法不能从溶液中同时分离出两个纯组分。
(3）有最高恒沸点体系，如氯仿-丙酮体系，t—x图上有一个最高点，此点称最高恒沸点，在此点相互平衡的液相和气相具有相同的组成，此时混合物的行为对拉乌尔定律产生最大负偏差，如图5-1(c)所示。
双液系气液平衡相图-物理化学实验
一、实验目的1、绘制在标准大气压下乙酸乙酯-乙醇双液系的气液平衡相图；2、掌握测定双组分液体的沸点及正常沸点的方法；3、掌握用折射率确定二元液体组成的方法二、实验仪器FDY沸点测定仪1只；丙酮（分析纯）；玻璃水银温度计（50~100℃，分度值0.1℃）1支；玻璃漏斗（直径5cm）1只；称量瓶（高型）10只；调压变压器（0.5kV·A）1只；长滴管10条；阿贝折射仪（棱镜恒温）1只；带橡皮塞试管（5cm3）20只；烧杯（50 cm3、250 cm3）各一只；乙酸乙酯（分析纯）；重蒸馏水；无水乙醇（分析纯）；冰。
三、实验原理1、完全互溶双液系的沸点-组成(T-x)(1) 理想的双液系：溶液沸点介于两纯物质沸点之间；(2) 具有恒沸点的双液系：①各组分对拉乌尔定律发生负偏差，其溶液有最高沸点；②各组分对拉乌尔定律发生正偏差，其溶液有最低沸点。
双液系的T-x图如下图所示：（a）为理性的双液系；（b）为各组分对拉乌尔定律发生正偏差，溶液有最低沸点；（c）为各组分对拉乌尔定律发生负偏差，溶液有最高沸点。
实验报告内容：一实验目的二实验仪器三实验原理四实验步骤五、实验数据和数据处理六实验结果七.分析讨论八.思考题2、沸点测定仪本实验所用沸点仪是一只带回流冷凝管的长颈圆底烧。
冷凝管底部有一半球形小室,用以收集冷凝下来的气相样品。
电热丝直接加热液体以减少溶液沸腾时的过热现象及防止瓶暴沸。
小玻璃管有利于降低周围环境对温度计读数可能造成的波动。
3.组成分析本实验选用的乙酸乙酯和乙醇两者折射率相差颇大,而折射率测定又只需要少量样品,所以可用折射率-组成工作曲线来测得平衡体系的两相组成。
4、相图的绘制为了绘制二元双液系的T-x图，需在气液相达平衡后，同时测定气相组成、液相组成和溶液沸点。
实验装置图如图所示：四、实验步骤(1) 安装沸点仪并接通冷凝水;(2) 将乙醇加入沸点仪内，加热至缓慢沸腾(3) 记录乙醇的沸点(4) 测定乙醇的折射率(5) 加入不同摩尔分数的乙酸乙酯-乙醇溶液(6) 记录沸点(7) 吸取气相冷凝液、液相冷凝液测定折射率(8) 将溶液倒入回收瓶(9) 绘制曲线五、实验数据和数据处理室温：25℃大气压：100kPa M无水乙醇=46.07g/mol、M乙酸乙酯=88.11g/mol ρ无水乙醇=0.79g·mol-1ρ乙酸乙酯=0.902g·mol-1无水乙醇体积(ml) 乙酸乙酯体积(ml) 乙酸乙酯浓度（mol%）折射率n90 10 0.063 1.36380 20 0.131 1.36470 30 0.206 1.36560 40 0.287 1.36650 50 0.377 1.36740 60 0.476 1.36830 70 0.585 1.36920 80 0.707 1.37010 90 0.845 1.371 根据乙酸乙酯浓度与折射率，作图如下：添加直线拟合线及拟合方程，由拟合方程式可知：x=(y-1.3626)/0.0104室温：25℃大气压：100kPa混合体系沸点气相冷凝液折射率n 液相冷凝液折射率n 气相组成液相组成78 -- --0 076.8 1.3635 1.3626 0.0865 0.000076.2 1.3642 1.3629 0.1538 0.028875.5 1.3648 1.3632 0.2115 0.057774.7 1.3655 1.3635 0.2788 0.086574 1.3663 1.3642 0.3558 0.153873.3 1.3668 1.3651 0.4038 0.240472.6 1.3673 1.3659 0.4519 0.317372 1.368 1.3672 0.5192 0.442372.7 1.3695 1.3701 0.6635 0.721273.4 1.3697 1.3703 0.6827 0.740474.8 1.3703 1.3709 0.7404 0.798175.5 1.3708 1.3712 0.7885 0.826976.2 1.3713 1.3715 0.8365 0.855876.7 1.3716 1.3717 0.8654 0.875077 -- -- 1 1 查询数据可知：无水乙醇沸点：78℃乙酸乙酯沸点：77℃；由图可知在液相组成时，混合体系沸点76.8℃对应的值为0.0000；此数值属于误差，应当剔除。
乙醇—水课程设计精馏
目录一、概述 (2)二、设计方案的确定及流程说明 (3)2.1装置流程的确定 (3)2.2流程图 (3)2.3操作条件 (3)三、塔的工艺计算 (4)3.1塔的物料衡算 (6)3.2全塔物料衡算 (7)3.3塔板数的确定 (7)四、塔的工艺条件及物性数据计算 (10)五、气液负荷计算 (14)六、塔和塔板主要工艺尺寸计算 (15)七．浮阀塔板的流体力学验算 (21)八、塔板负荷性能图 (23)九、设计结果一览表 (28)十、设计评述及讨论 (30)十一、参考文献 (31)一、概述乙醇在工业、医药、民用等方面，都有很广泛的应用，是很重要的一种原料。
在很多方面，要求乙醇有不同的纯度，有时要求纯度很高，甚至是无水乙醇，这是很有困难的，因为乙醇极具挥发性，也极具溶解性，所以，想要得到高纯度的乙醇很困难。
要想把低纯度的乙醇水溶液提升到高纯度，要用精馏的方法，因为乙醇和水的挥发度相差不大。
精馏是多数分离过程，即同时进行多次部分汽化和部分冷凝的过程，因此可使混合液得到几乎完全的分离。
化工厂中精馏操作是在直立圆形的精馏塔内进行的，塔内装有若干层塔板或充填一定高度的填料。
为实现精馏分离操作，除精馏塔外，还必须从塔底引入上升蒸汽流和从塔顶引入下降液。
可知，单有精馏塔还不能完成精馏操作，还必须有塔底再沸器和塔顶冷凝器，有时还要配原料液预热器、回流液泵等附属设备，才能实现整个操作。
本设计选用浮阀塔。
浮阀塔与20世纪50年代初期在工业上开始推广使用，由于它兼有泡罩塔和筛板塔的优点，已成为国内应用最广泛的塔型，特别是在石油、化学工业中使用最普遍。
浮阀有很多种形式，但最常用的形式是F1型和V-4型。
F1型浮阀的结果简单、制造方便、节省材料、性能良好，广泛应用在化工及炼油生产中，现已列入部颁标准（JB168-68）内，F1型浮阀又分轻阀和重阀两种，但一般情况下都采用重阀，只有处理量大且要求压强降很低的系统中，才用轻阀。
浮阀塔具有下列优点：1、生产能力大。
完全互溶双液系的气-液平衡相图

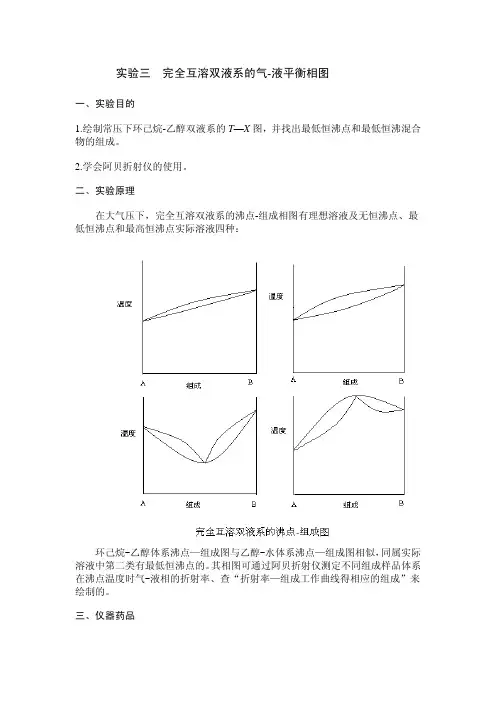

实验三完全互溶双液系的气-液平衡相图一、实验目的1.绘制常压下环己烷-乙醇双液系的T—X图，并找出最低恒沸点和最低恒沸混合物的组成。
2.学会阿贝折射仪的使用。
二、实验原理在大气压下，完全互溶双液系的沸点-组成相图有理想溶液及无恒沸点、最低恒沸点和最高恒沸点实际溶液四种：环己烷-乙醇体系沸点—组成图与乙醇-水体系沸点—组成图相似，同属实际溶液中第二类有最低恒沸点的。
其相图可通过阿贝折射仪测定不同组成样品体系在沸点温度时气-液相的折射率、查“折射率—组成工作曲线得相应的组成”来绘制的。
三、仪器药品1、仪器阿贝折射仪1台; 沸点仪1套; 恒温槽1台;0.1刻度水银温度计（0-100℃）2支；带磨口塞子的小样品管（2mL）16支;移液管(2mL)2支；胶头滴管2个； 50mL 烧杯10只（公用）；50mL量筒10只（公用）。
2、药品（1）无水乙醇(AR)；环己烷(AR); 二次蒸馏水。
（2）在样品瓶中依次加入环己烷10mL、20mL、30mL、40mL、50mL、60mL、70mL、80mL、90mL和乙醇90mL、80mL、70mL、60mL、50mL、40mL、30mL、20mL、20mL已知浓度的标准溶液（按纯样品的密度，换算成物质的量分数）9份。
（3）环己烷物质的量分数约为0.05、0.15、0.30、0.45、0.55、0.65、0.80、0.95的环己烷-乙醇溶液样品。
四、实验步骤1、测已知浓度的标准的折射率，作环己烷-乙醇的折射率-组成工作曲线（1）调节超级恒温槽水浴温度，使阿贝折射仪上的温度为250.1±℃左右。
（2）依次测已知浓度的标准溶液及纯乙醇和环己烷的的折射率（棱镜不能触及硬物如滴管，擦拭棱镜用擦镜纸）。
2、按图安装好沸点仪-沸点仪将一干燥、洁净的磁子放入已洗涤、干燥的沸点仪内，按图安装在实验室特制的磁力加热电热套内（250mL、只可覆盖圆底烧瓶底部1/5）；一支温度计离圆底烧瓶约0.5cm，另一支温度计水银球上沿与支管口下沿相齐。
实验2 dyl双液相图
物理化学实验备课材料实验二完全互溶两组分液态混合物的气液平衡相图一、基本介绍相平衡属于物理化学的重要教学内容，其中气液平衡是最常见，同时也是讨论最多的内容之一。
理想的二组分体系在全部浓度范围内符合拉乌尔定律。
结构相似、性质相近的组分之间可以形成近似的理想体系，此时体系的沸点组成图（T －x图）如下图1a所示。
大多数情况下为非理想体系，这时在反映体系沸点与组成关系的T－x图上将出现或正或负的偏差，当这一偏差足够大时，T－x曲线上将出现极低点(对拉乌尔定律产生极大正偏差，如下图1b所示)或极高点(对拉乌尔定律产生极大负偏差，如下图1c所示)。
出现极大点的体系常见的有：乙酸异戊酯—四氯乙烷；丙酮－氯仿；水—盐酸；水—硝酸等。
出现极小点的体系常见的有：四氯化碳—乙酸乙酯；甲醇—苯；正丙醇—水；异丙醇—环己烷，乙醇—水等。
这种最高和最低沸点称为恒沸点，所对应的溶液称为恒沸混合物。
注意，恒沸混合物不是一种物质，而是一种具有特定组成的混合物。
在恒沸点是气液两相的组成一致。
恒沸混合物的组成由温度或压力中的一个所确定，即指定温度，压力及组成由体系自定，不能改变。
图1 两组分体系的等压T－x图根据相平衡原理，对二组分体系，当压力恒定时．在气液平衡两相区，体系的自由度为1。
若温度一定．则气液两相的组成也随之而定，反之亦然。
当原溶液组成一定时，根据杠杆原理，两相的相对量也一定。
反之，实验中利用回流的方法保持气液两相的相对量一定，则体系的平衡温度也随之而定。
沸点测定仪就是根据这一原理设计的。
二、实验目的1、用沸点测定仪测定常压下不同组成的正丙醇—水体系的沸点，绘制该体系的T－x图。
2、掌握沸点测定方法。
阿贝折射仪1-反光镜；2-棱镜座转轴；3-遮光板；4-温度计；5-进光棱镜座；6-色散调节手轮； 7-色散刻度图；8-目镜；9-盖板10-手轮；11-折射棱镜；12-照明刻度盘聚光镜；13-温度计座3、进一步掌握阿贝折射仪的测量原理及操作方法。
乙醇-水课程设计
课程设计设计题目：乙醇-水溶液板式精馏塔设计学生姓名：学号：专业班级：指导老师：吴翠明设计时间： 2014.03.10～2014.03.24目录摘要： (3)Abstract: (4)1 总体概述 (5)1.1 设计内容 (5)1.2 设计任务 (5)1.3 塔型选择 (6)1.3.1 泡罩塔 (6)1.3.2 浮阀塔 (6)1.3.3 筛板塔 (7)2 R和R的确定 (8)min3 设计 (9)3.1 物料衡算 (9)3.1.1料液及塔顶、塔釜产品含乙醇摩尔分率 (9)3.1.2全塔物料衡算 (9)3.2 操作线方程 (9)3.2.1 q线方程（泡点进料q=1） (9)3.2.2 精馏段操作线 (9)3.2.3 提馏段操作线 (10)3.3 精馏塔内各物性参数计算 (10)3.3.1 温度 (11)3.3.2 密度 (12)3.3.3 粘度 (13)3.3.4 相对挥发度 (13)3.3.5 混合液体表面张力公式： (13)3.3.6 气液体积流量 (15)3.4 理论塔板数的计算 (16)3.5 实际塔板数和塔板效率 (17)3.6 塔径初步计算 (18)3.6.1 精馏段 (18)3.6.2 提馏段 (19)3.7 塔有效高度的计算 (19)3.8 溢流装置 (20)l (20)3.8.1 堰长w3.8.2 弓形降液管的宽度和横截面 (20)3.8.3 降液管底隙高度 (21)3.8.4 塔板布置 (21)4 辅助设备的计算与选型 (22)4.1 冷凝器 (22)4.2 再沸器 (22)4.3 预热器 (23)4.4 离心泵 (24)4.5 储罐 (24)5 主体设备机械计算 (25)5.1 流体力学验算 (25)5.1.1 塔板压降 (25)5.1.2 液面落差 (26)5.1.3 液泛 (26)5.1.4 漏液 (26)5.1.5液沫夹带 (27)5.2 塔板负荷性能图 (27)5.2.1 漏液线 (27)5.2.2 液沫夹带线 (27)5.2.3液相负荷下限线（精馏段、提馏段相同） (28)5.2.4 液相负荷上限线（精馏段、提馏段相同） (29)5.2.5 液泛线 (29)5.3 塔附件设计 (31)5.3.1 接管 (31)5.3.2 筒体与封头 (34)5.3.3 除沫器 (35)5.3.4 裙座 (35)5.3.5 吊柱 (36)5.3.6 人孔 (36)5.3.7 塔总体高度的设计 (36)6 设计结果一览表 (38)7 评注 (40)8 心得体会 (40)9 参考文献 (42)乙醇-水板式精馏塔设计摘要：本实验设计采用筛板式精馏塔对乙醇～水溶液进行分离。
13 实验五 二元液体溶液的气—液平衡相图
实验五 二元液态混合物的气-液平衡相图【目的要求】1．实验测定并绘制环己烷-乙醇体系的沸点组成（T -x ）图，确定其恒沸点及恒沸混合物的组成。
2．了解测量折光率的原理，掌握阿贝折光仪的使用方法。
【实验原理】两种液体能在任意浓度范围内完全相溶的体系称完全互溶的双液体系。
根据相律：f =K Φ+2式中：f 为体系的自由度；K 为体系中的组分数；Φ为体系中的相数；2是指压力和温度两个变量。
对于定压下的二组分液态混合物，相律可表示为：f =3-Φ。
在大气压力下，液体的蒸气压和外压相等时，平衡温度即为沸点。
对于完全互溶的双液体系，当气液两相平衡时Φ=2，f =1。
完全互溶的双液体系在定压下并没有固定的沸点，为一沸程，并且是和溶液的组成有关的，即T 是x 的函数。
完全互溶的双液体系，由于两种液体的蒸气压不同，溶液上方的气相组成和液相组成是不相同的，测定溶液的沸点和溶液在沸点时的气相和液相的组成，可绘制出溶液的气-液平衡相图，即溶液的沸点与组成关系图，T -x -y 图。
完全互溶的双液体系，T -x -y 图可分三类：如图5-1所示。
图5-1(1)是理想液态混合物和偏离拉乌尔定律较小的体系的T -x -y 相图；图5-1(2)是对拉乌尔定律有较大正偏差的体系；图5-1(3)是对拉乌尔定律有较大负偏差的体系。
在图5-1(2)和图5-1(3)中，由于偏离拉乌尔定律较大以致在T -x -y 图上分别出现了最低点和最高点，在最低点和最高点上，液态混合物的气相组成和液相组成相同，这种组成的液态混合物称为恒沸混合物，在最高点和最低点上时液态混合物的沸点称为恒沸点。
将一定组成的环已烷-乙醇混合物在特制的蒸馏器中进行蒸馏。
当温度保持不变时，即表示气、液两相己达平衡，记下沸点温度，并测定沸点时气相（冷凝液）和液相的组成，Fig.5-1 二组分完全互溶双液体系的T -x -y 相图 (1)理想或近似理想的体系 (2)有最低恒沸点的体系 (3)有最高恒沸点的体系 Fig.5-1 Phase diagram for mixture of binary liquid(1)Ideal mixture (2)With minimum aezotropic point (3) With maximum aezotropic 液相Liquid 气相Gas T B x B (y B ) (3) M A B液相Liquid气相Gas T A T B x B (y B ) T (1) AB 液相Liquid 气相Gas T A T Bx B (y B ) (2) M A B T A图5-2 沸点仪示意图 1.温度计；2.接加热器；3.加液口；4.电热丝连接点；5.电热丝；6.分馏液；7.分馏液取样口 Fig.5-2 The sketch of ebulliometer 1.thermometer;2. connection pole;3. inlet orifice; 4. connection point of heater with wire;5.heater; 6. fractional liquid;7. sampling orifice 即可得到一组T -x -y 数据。
实验5 完全互溶双液系的平衡相图
实验5 完全互溶双液系定压气液液相平衡图【实验目的】1.掌握阿贝折光仪的使用方法并通过测定混和物折光率确定其组成。
2.学习常压下完全互溶双液系定压气液液相平衡图的测绘方法，加深对相律、恒沸点的理解。
3.绘制常压下环己烷-乙醇双液系的T—X图，并找出恒沸点混合物的组成和最低恒沸点。
【实验原理】相图:描述相平衡系统温度、压力、组成之间关系的图形,通过实验测定相平衡系统的组成来绘制。
由液态物质混合而成的二组分系统称为双液系统。
若两液体能以任意比例互溶，称其为完全互溶双液系；若两液体只能部分互溶，称其为部分互溶双液系。
纯液体或液态混合物的蒸气压与外压相等时就会沸腾，此时气液两相呈平衡，所对应的温度为沸点。
双液系的沸点不仅取决于压力，还与液体的组成有关。
表示定压下双液系气液两相平衡时温度与组成关系的图称为Tx图或沸点组成图。
定压下完全互溶双液系的沸点组成图可分为三类：（1）各组分对拉乌尔定律的偏差不大，溶液的沸点介于两纯液体的沸点之间。
如苯与甲苯系统，其T-x图如图5.1 (a)所示；（2）各组分对拉乌尔定律有较大负偏差，其溶液有最高沸点。
如丙酮与氯仿系统，其T-X图如图5.1 (b)所示；（3）各组分对拉乌尔定律有较大正偏差，其溶液有最低沸点。
如乙醇与环己烷等系统，其T-X图如图5.1 (c)所示。
图5.1 完全互溶双液系的相图恒沸点与恒沸组：在最高沸点和最低沸点处，气相线与液相线相交，对应于此点组成的溶液，达到气液两相平衡时，气相与液相组成相同，沸腾的结果只使气相量增加，液相量减少，沸腾过程中温度保持不变，这时的温度叫恒沸点，相应的组成叫恒沸组成。
压力不同，同一双液系的相图不同，恒沸点及恒沸组成也不同。
平衡数据测定：配制不同组成的溶液，大气压下加热至沸腾，测定不同组分的体系在沸点温度时气相、液相的折射率，再从折射率—组成工作曲线上查得相应的组成，然后绘制T—x图。
图5.2 沸点测定装置1进样口 2气相冷凝液取样口 3气相冷凝液 4数字温度计5电加热套实验装置如图。
双液系的气-液平衡相图ppt课件
三.仪器与试剂 [注意按实际使用的记录]
四.试验步骤
1.工作曲线绘制
(1)调节超级恒温水浴温度在室温5℃以上,以适应季 节的变化,但所选温度应易于获得试样的密度数据。 环己烷和乙醇分别恒温10min,根据配制混合物所需 的体积,用移液管精确量取,配制环己烷摩尔分数为 0.10，0.20，0.30，0.40，0.50，0.60，0.70， 0.80，0.90 的环己烷-乙醇溶液各10ml。为避免样 品的挥发带来的误差,配制应尽可能迅速。 (2)用尽可能短的软管将阿贝折光仪连接在前述调好 的恒温水浴上,以保持折光仪棱镜处于恒定温度。测 量上述9个溶液以及无水乙醇和纯环己烷的折光率。
按上述相同的步骤,用第二套沸点仪测定环己 烷摩尔分数为0.90 的环己烷-乙醇溶液的沸 点以及气相和液相的折射率测定。
6.系列环己烷-乙醇溶液以及环己烷的测定 按上述第5步所述步骤,分别用第一套沸点仪从
低组成向高组成逐一测定各溶液的沸点、大气压 及两相样品的折光率,而用第二套沸点仪从高组成 向低组成逐一测定各溶液的沸点、大气压及两相 样品的折光率。直至完成所有溶液的测定。 系列溶液可回收供其它同学使用；每个试样测定 后,将沸点仪尽量倒干净即可,不必干燥。记录温度 数据时千万不要忘记注明所用温度计的编号或代 码！
2.精密数字温度温差仪温度的校正
将两套精密数字温度温差仪的探头同时放入 恒温水浴中，测定温度的差值,以其中一套的 读数为基准,对另一套精密数字温度温差仪读 数进行校正。并作燥的沸点仪安装好。检查 带有温度计的软木塞是否塞紧,电热丝要靠 近烧瓶底部的中心。温度计探头的位置应 处在支管之下,但至少要高于电热丝1 cm。 温度计套管中应加入适量的硅油或液体石 蜡,以完全浸没测温探头敏感部分(约2.5～ 3cm),便于传热。
二组分体系气-液平衡相图
通过25℃的无水乙醇，折射率应为 n D ＝1.3594（文献值），如果25℃实测值为1.3600，则1.3600－
1.3594=0.0006 表 明 标 尺 零 点 有 正 误 差，应 予 校 正，校 正 值 △ ＝ － 0.0006，实 验 中 每 次 测 定 应 加 上
△，此例为减去0.0006。用环己烷（
n
D 25
＝1.4326）校正零点也是同样。
3．测定乙醇－环己烷溶液不同组成时的沸点及此时（气液平衡）气、液相的组成。待上述无水 乙醇冷却至近于室温或不烫手时，加1.5ml环己烷至无水乙醇中，测定沸点并测沸腾时气、液组成。 再 依 次 加 入 环 己 烷 2.0、2.0、8.0、10.0、10.0、10.0ml 至 无 水 乙 醇 中，分 别 测 其 沸 点 和 气、液 相 组 成。
file://E:\whsy\whsy05.htm
2008-4-22
二组分体系气-液平衡相图
页码，3/3
五．数据处理
1．根据沸点数据以及从折射率－组成曲线内插得到气液组成；
乙醇－环己烷溶液不同组成的沸点及气、液组成
加入量
T
n液
n气
液相组成
气相组成
20ml乙醇 加1。5环己烷 加2.0环己烷 加2.0环己烷 加8.0环己烷 加10.0环己烷 加10.0环己烷 加10.0环己烷
4．同法测定环己烷－乙醇不同组成的沸点及其相应的气、液组成。在沸点仪先加入25ml环己 烷，测定沸点，然后依次加入无水乙醇0.5、0.5、0.5、1.0、1.0、2.0、5.0ml，分别测定沸点和气、 液组成。
判断沸点的准则：温度计汞柱上升明显变缓；液体发生大量气泡；蒸汽冷凝得到的液体很快充 满支管。此时一手握住台架，一手扶好台架底座，倾斜沸点仪，将支管中冷凝液倒回液体中（此步 骤简称“回流”），，立即读温度计示值，反复回流数次待温度计示值稳定，就是沸点。
实验四 二组分体系气液平衡相图
实验四二组分体系气液平衡相图一．实验目的1．了解液体沸点的测定方法。
2．掌握温度计的露茎校正方法。
3．掌握阿贝折光仪的原理及使用方法4．测定环己烷——乙醇二元系统气液平衡数据，给出沸点组成图。
二．实验原理常温下两液态物质混合构成的体系称为双液系。
若该双液系能按任意比例混合成为一相则称为完全互溶双液系。
若只能在一定比例范围内混合成为一相，其它比例范围内为两相则称部分互溶双液系。
环己烷——乙醇体系是完全互溶双液系。
液体的沸点是指液体的蒸气压和外压相等时的温度。
在一定外压下纯液体的沸点有确定值。
但是双液系沸点不仅与外压有关还随双液系的组成的改变而改变。
同时，在一般情况下双液系蒸馏时的气相组成和液相组成并不相同，因此原则上可通过反复蒸馏即精馏的方法分离双液系中的两液体。
但是当双液系具有恒沸点时，不能用单纯蒸馏的方法分离两液体。
如图4.1所示，本实验所用体系环己烷——乙醇的温度组成图是一个典型的具有最低恒沸点的相图。
若将组成在恒沸点处的体系蒸馏时气相组成和液相组成完全一样，因此在整个蒸馏过程中沸点也恒定不变，无法通过蒸馏的方法分离两组分。
恒沸点和恒沸混合物的组成还和外压有关，因此在不同外压条件下实验时所得双液系的相图也不尽相同，通常压力变化不大时恒沸点和恒沸混合物的组成的变化也不大，在未注明压力时一般均指外压为101.325kPa。
图4.1 具有最低恒沸点体系相图示意图本实验采用回流冷凝法测定环己烷——乙醇溶液在不同组成时的沸点。
由于液体沸腾时易发生过热现象，同时气相又易出现分馏效应，因此沸点的准确测定不易。
本实验所用的沸点仪如图 4.2所示，称为奥斯默沸点仪，它是一支带有回流冷凝管的长颈圆底烧瓶，加热用的电热丝直接浸在溶液中，这样可以减少溶液的过热现象和防止暴沸。
冷凝管的底部有一个小球泡用以收集冷凝下来的气相样品，由于分馏作用会使获得的气相样品的组成与气液平衡时的气相组成发生偏差，为此须在吹制沸点仪时尽量缩短小球泡与烧瓶间的距离以减少分馏作用。
双液系的气-液平衡相图
双液系的气—液平衡相目的要求(1) 绘制在pΘ下环己烷-乙醇双液系的气-液平衡相图，了解相图和相律的基本概念。
(2) 掌握测定双组分液体沸点及正常沸点的方法。
(3) 掌握用折光率确定二元液体组成的方法。
基本原理一、气-液相图两种液态物质混合而成的二组分体系称为双液系。
两种组分若能按任意比例互相溶解，称为完全互溶双液系。
液体的沸点是指液体的蒸气压与外界压力相等时的温度。
在一定的外压力下，纯液体的沸点有其确定的值。
但双液系的沸点不仅与外压有关，而且还与两种液体的相对含量有关。
根据相律，自由度=组分数-相数+2因此，一个气-液共存的二组分体系，其自由度为2.只要任意再确定一个变量，整个体系的存在状态就可以用二维图形来描述。
例如，在一定温度下，可以画出体系的压力p和组分x的关系图，如体系的压力确定，则可作温度T对x的关系图。
这就是相图。
在T-x相图上，还有温度，液相组成和气相组成三个变量，但只有一个自由度。
一旦设定某个变量，则其他两个变量必有相应的确定值。
图Ⅱ-5-1以苯-甲苯为例表明，温度T这一水平线指出了在此温度时处于平衡的液相组分x和气相组分y的相应值。
苯与甲苯这一双液系基本上接近理想溶液，然而绝大多数实际体系与拉乌尔定律有一定偏差。
偏差不大时，温度-组分相图与图Ⅱ-5-1相似，溶液的沸点仍介于两纯物质的沸点之间。
但是，有些体系的偏差很大，以至其相图将出现极值。
正偏差很大的体系在T-x图上呈现极小值，负偏差很大时则会有极大值。
这样的极值称为恒沸点，其气，液两相的组成相同。
例如，H2O-HCl体系的最高恒沸点在P0时为108.5，恒沸物的组成含HCl20.242%。
通常，测定一系列不同配比溶液的沸点及气、液两相组成，就可绘制气-液体系的相图。
压力不同时，双液系相图将略有差异。
本实验要求将外压校正到1个大气压力。
二、沸点测定仪各种沸点仪的具体构造虽各有特点，但其设计思想则都集中于如何正确测定沸点、便于取样分析、防止过热及避免分馏等方面。
精馏(乙醇和水)实验
基本原理：1、在板式蒸馏塔中，混合液的蒸汽逐板上升，回流液逐板下降，气液两相在塔板上接触，实现传质、传热过程而达到分离的目的。
如果在每层塔板上，上升的蒸汽与下降的液体处于平衡状态，则该塔板称之为理论塔板。
然而在实际操做过程中由于接触时间有限，气液两相不可能达到平衡，即实际塔板的分离效果达不到一块理论塔板的作用。
因此，完成一定的分离任务，精馏塔所需的实际塔板数总是比理论塔板数多。
对于双组分混合液的蒸馏，若已知汽液平衡数据，测得塔顶流出液组成X d、釜残液组成X w，液料组成X f及回流比R和进料状态，就可用图解法在y-x图上，或用其他方法求出理论塔板数N t。
精馏塔的全塔效率E t为理论塔板数与实际塔板数N之比，既：E t=N t/N影响塔板效率的因素很多，大致可归结为：流体的物理性质（如粘度、密度、相对挥发度和表面张力等）、塔板结构以及塔的操作条件等。
由于影响塔板效率的因素相当复杂，目前塔板效率仍以实验测定给出。
2、精馏塔的单板效率Em可以根据气相（或液相）通过测定塔板的浓度变化进行计算。
若以液相浓度变化计算，则为：E ml=(X n-1-X n) / (X n-1- X n*)若以气相浓度变化计算，则为：E mv=(Y n-Y n+1) / ( Y n*-Y n-1)式中：X n-1-----第n-1块板下降的液体组成，摩尔分率；X n-------第n块板下降的液体组成，摩尔分率；X n*------第n块板上与升蒸汽Y n相平衡的液相组成，摩尔分率；Y n+1-----第n+1块板上升蒸汽组成，摩尔分率；Y n-------第n块板上升蒸汽组成，摩尔分率；Y n*------第n块板上与下降液体X n相平衡的气相组成，摩尔分率。
在实验过程中，只要测得相邻两块板的液相（或气相）组成，依据相平衡关系，按上述两式即可求得单板效率Em.设备参数：（1）精馏塔——精馏塔采用筛板结构，塔身用直径Φ57X3.5mm的不锈钢管制成，共15块塔板，塔板用板厚1mm的不锈钢板；板间距为10mm；板上开孔率为4%，孔径是2mm，孔数为21个，孔按三角形排列；降液管为直径Φ14X2mm的不锈钢管，堰高是10mm；在塔顶和塔釜中装有铜电阻感温计，并由仪表柜的温度指示仪加以显示。
