乙醇-水汽液平衡相图
精馏实验
精馏实验一．实验目的1．了解连续精馏塔的基本结构及流程。
2．掌握连续精馏塔的操作方法。
3．学会板式精馏塔全塔效率的测定方法。
二．实验原理1.理论塔板数NT和全塔效率E T的测定理论板是指离开该塔板的气液两相互成平衡的塔板。
全塔效率又称总板效率，是指达到指定分离效果所需理论板数与实际板数的比值，即：（1）式中：E T——全塔效率N T——理论塔板数N P——实际塔板数板式塔内各层塔板上的气液相接触效率并不相同，全塔效率简单地反映了整个塔内所有塔板的平均效率，它反映了塔板结构、物质性质、操作状况对塔分离能力的影响，一般需要由实验测定。
如果塔的结构因素固定，物系相同，影响的因素主要就是操作因素，回流比的大小是操作因素中最重要的因素。
众所周知，全回流操作所需理论塔板数最少，而且在全回流下，塔不再分精馏段和提馏段，如果在全回流下测定总板效率，实验控制更为方便。
有时，实验的目的是为了进行模拟以测定数据，就应该使应用条件和实验条件一致，可能需要指定某一回流比测定全塔效率。
（1）解析法求理论塔板数对于某一双组分溶液的精馏分离，如果在全回流条件下该物系的相对挥发度随组成的变化不大，可用芬斯克方程直接计算全回流的最少理论塔板数Nmin：（2）式中；x D——塔顶馏出液中易挥发组分的摩尔分率；----------专业最好文档，专业为你服务，急你所急，供你所需-------------x W——塔釜馏残液中易挥发组分的摩尔分率；——平均挥发度；、分别表示塔顶和塔釜的相对挥发度。
如果该物系的相对挥发度随组成的变化较大，采用芬斯克方程求取会引入较大的误差，可以采用图解法求取。
（2）图解法求理论塔板数利用物系的气—液相平衡关系，在直角坐标上做出平衡线和对角线（全回流操作时的操作线）。
根据测得的塔顶馏出液和塔釜馏残液中易挥发组分的摩尔分率x D和x W ，在对角线和平衡线之间，从对角线上一点x D开始作直角梯级，直至在对角线上的交点小于x W为止，其理论塔板数N T＝梯级数－1。
实验六 双液系的气—液平衡相图(更新)
实验六双液系的气—液平衡相图一、实验目的1、绘制在标准压力下乙醇-正丙醇体系的沸点组成图;2、熟练掌握测定双组分液体沸点的方法及用折光率确定二组分物系组成的方法;3、掌握超级恒温槽、阿贝折射仪、气压计等仪器的使用方法。
二、实验原理1、相图任意两个在常温时为液态的物质混合起来组成的体系称为双液系。
两种溶液若能按任意比例进行溶解，称为完全互溶双液系，如环已烷-乙醇、正丙醇-乙醇体系都是完全互溶体系。
若只能在一定比例范围内溶解，称为部分互溶双液系，例苯-水体系。
在完全互溶双液系中，有一部分能形成理想液态混合物，如苯-甲苯系统，二者的行为均符合拉乌尔定律，但大部分双液系是非理想液态混合物，其行为与拉乌尔定律有偏差。
液体的沸点是指液体的蒸气压与外界压力相等时的温度。
在一定外压下，纯液体的沸点有其确定值，但双液系的沸点不仅与外压有关，而且还与两种液体的相对含量有关。
双液系两相平衡时的气相组成和液相组成并不相同。
通常用几何作图的方法将双液系的沸点对其气相和液相的组成作图，所得图形叫双液系的沸点T(或t)-组成(x)图，即T（或t）—x图。
它表明了沸点与液相组成和与之平衡的气相组成之间的关系。
在恒定压力下，二组分系统气液达到平衡时，其沸点-组成（t-x）图分三类：(1)混合液的沸点介于A、B二纯组分沸点之间。
这类双液系可用分馏法从溶液中分离出两个纯组分。
如苯-甲苯系统，此时混合物的行为符合拉乌尔定律或对拉乌尔定律的偏差不大。
如图5-1(a)所示。
(2）有最低恒沸点体系，如环已烷-乙醇体系，t—x图上有一个最低点，此点称最低恒沸点，在此点相互平衡的液相和气相具有相同的组成，此时混合物的行为对拉乌尔定律产生最大正偏差，如图5-1(b)所示。
对于这类的双液系，用分馏法不能从溶液中同时分离出两个纯组分。
(3）有最高恒沸点体系，如氯仿-丙酮体系，t—x图上有一个最高点，此点称最高恒沸点，在此点相互平衡的液相和气相具有相同的组成，此时混合物的行为对拉乌尔定律产生最大负偏差，如图5-1(c)所示。
双液系的气—液平衡相图
一、目的要求1.绘制在标准）(p 下乙酸乙酯—乙醇双液系双液系相图。
了解相图和相律的基本概念2.掌握测定双组分液体的沸点及正常沸点的测定方法。
3.掌握用折光率确定二元液体组成的方法二、实验原理1.两种在常温时为液态的物质混合起来而组成的二组分体系称为双液系。
两种液体若能按任意比例互相溶解，称为完全互溶的双液系；若只能在一定比例范围内互相溶解，则称部分互双液系。
两种挥发性液体混合形成完全互溶体系时，如果该两组分的蒸气压不同，则混合物的组成与平衡时气相的组成不同。
当压力保持一定，混合物沸点与两组分的相对含量有关。
根据相率，自由度=独立组分数-相数+2。
因此，一个以气-液共存的二组分体系，其自由度为2。
只要任意再确定一个变量，整个体系的存在状态就可以用二维图来描述。
例如，在一定的温度下，可以画出体系的压力和组分x 的关系图，这就是相图。
在T-x 相图上，还有温度、液相组成和气相组成三个变量，但只有一个自由度。
一旦设定某个变量，则其他的两个变量必有相应的确定值。
为了测定双液系的T －x 相图，需在气－液平衡后，同时测定双液系的沸点和液相、气相的平衡组成。
绝大多数实际体系与拉乌尔定律有一定的偏差，即有偏差不大时，混合溶液的沸点介于两种纯物质的沸点之间。
但是，有些体系的偏差很大，将出现极值。
正偏差很大的体系在T-x 图上呈现极小值，负偏差很大时则会有极大值。
这样的极值称为恒沸点，其气-液两相的组成相同。
通常，测定一系列不同配比溶液的沸点及气、液两相的组成，就可绘制气-液体系的相图。
压力不同时，双液系相图将略有差异。
2.沸点测定仪各种沸点仪的具体构造虽各有特点，但其设计思想都集中于如何正确测定沸点、便于样分析、防止过热及避免分馏等方面。
本实验所用的沸点仪如图（a ）所示。
这是一只带回流冷凝管的长颈圆底烧瓶。
冷凝管底部有一半球星小室，用于收集冷凝下来的气相样品。
电流经变压器和粗导线通过浸于溶液中的电热丝。
这样既可减少溶液沸腾时的过热现象，还能防止暴沸。

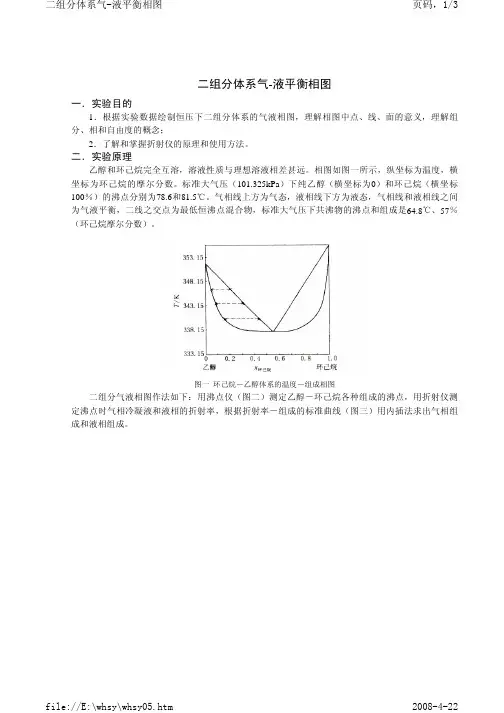

二组分体系气-液平衡相图
页码，1/3
二组分体系气-液平衡相图
一．实验目的
1．根据实验数据绘制恒压下二组分体系的气液相图，理解相图中点、线、面的意义，理解组 分、相和自由度的概念；
2．了解和掌握折射仪的原理和使用方法。
二．实验原理
乙醇和环己烷完全互溶，溶液性质与理想溶液相差甚远。相图如图一所示，纵坐标为温度，横 坐标为环己烷的摩尔分数。标准大气压（101.325kPa）下纯乙醇（横坐标为0）和环己烷（横坐标 100％）的沸点分别为78.6和81.5℃。气相线上方为气态，液相线下方为液态，气相线和液相线之间 为气液平衡，二线之交点为最低恒沸点混合物，标准大气压下共沸物的沸点和组成是64.8℃、57％ （环己烷摩尔分数）。
图一 环己烷－乙醇体系的温度－组成相图
二组分气液相图作法如下：用沸点仪（图二）测定乙醇－环己烷各种据折射率－组成的标准曲线（图三）用内插法求出气相组 成和液相组成。
file://E:\whsy\whsy05.htm
2008-4-22
二组分体系气-液平衡相图
file://E:\whsy\whsy05.htm
2008-4-22
△，此例为减去0.0006。用环己烷（
n
D 25
＝1.4326）校正零点也是同样。
3．测定乙醇－环己烷溶液不同组成时的沸点及此时（气液平衡）气、液相的组成。待上述无水 乙醇冷却至近于室温或不烫手时，加1.5ml环己烷至无水乙醇中，测定沸点并测沸腾时气、液组成。 再 依 次 加 入 环 己 烷 2.0、2.0、8.0、10.0、10.0、10.0ml 至 无 水 乙 醇 中，分 别 测 其 沸 点 和 气、液 相 组 成。
环己烷－乙醇溶液不同组成的沸点及气、液组成
加入量
二组分完全互溶系统的气—液平衡相图
课程名称：______大学化学实验(P)__________ 指导老师：____曹发和_____成绩：__________________ 实验名称：二组分完全互溶系统的气液平衡相图实验类型：_____________同组学生姓名：__________ 一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求1．学习测定气—液平衡数据及绘制二元系统相图的方法，加深理解相律和相图等概念。
2．掌握正确测量纯液体和液体混合物沸点的方法。
3．熟悉阿贝折光仪的原理及操作，熟练掌握超级恒温槽的使用和液体折射率的测量。
4．了解运用物理化学性质确定混合物组成的方法。
二、实验内容和原理两种液态物质若能以任意比例混合，则称为二组分完全互溶液态混合物系统。
当纯液体或液态混合物的蒸气压与外压相等时就会沸腾，此时的温度就是沸点。
在一定的外压下，纯液体的沸点有确定的值，通常说的液体沸点是指101.325Kpa下的沸点。
对于完全互溶的混合物系统，沸点不仅与外界压力有关，还与系统的组成有关。
在一定压力下，二组分完全互溶液态混合物系统的沸点与组成关系可分为三类：（1）液态混合物的沸点介于两纯组分沸点之间（2）液态混合物有沸点极大值（3）液态混合物有沸点极小值。
对于（1）类，在系统处于沸点时，气、液两相的组成不相同，可以通过精馏使系统的两个组分完全分离。
（2）、（3）类是由于实际系统与Raoult定律产生严重偏差导致。
相图中出现极值的那一点，称为恒沸点。
具有恒沸点组成的二组分混合物，在蒸馏时的气相组成和液相组成完全一样，整个蒸馏过程中沸点恒定不变，因此称为恒沸混合物。
对有恒沸点的混合物进行简单蒸馏，只能获得某一纯组分和恒沸混合物。
液态混合物组成的分析是相平衡实验的关键。
本实验采用折射率法。
采用制作工作曲线的内插法得到未知液态混合物的组成。
实验六 双液系的气—液平衡相图(更新)
实验六双液系的气—液平衡相图一、实验目的1、绘制在标准压力下乙醇-正丙醇体系的沸点组成图;2、熟练掌握测定双组分液体沸点的方法及用折光率确定二组分物系组成的方法;3、掌握超级恒温槽、阿贝折射仪、气压计等仪器的使用方法。
二、实验原理1、相图任意两个在常温时为液态的物质混合起来组成的体系称为双液系。
两种溶液若能按任意比例进行溶解，称为完全互溶双液系，如环已烷-乙醇、正丙醇-乙醇体系都是完全互溶体系。
若只能在一定比例范围内溶解，称为部分互溶双液系，例苯-水体系。
在完全互溶双液系中，有一部分能形成理想液态混合物，如苯-甲苯系统，二者的行为均符合拉乌尔定律，但大部分双液系是非理想液态混合物，其行为与拉乌尔定律有偏差。
液体的沸点是指液体的蒸气压与外界压力相等时的温度。
在一定外压下，纯液体的沸点有其确定值，但双液系的沸点不仅与外压有关，而且还与两种液体的相对含量有关。
双液系两相平衡时的气相组成和液相组成并不相同。
通常用几何作图的方法将双液系的沸点对其气相和液相的组成作图，所得图形叫双液系的沸点T(或t)-组成(x)图，即T（或t）—x图。
它表明了沸点与液相组成和与之平衡的气相组成之间的关系。
在恒定压力下，二组分系统气液达到平衡时，其沸点-组成（t-x）图分三类：(1)混合液的沸点介于A、B二纯组分沸点之间。
这类双液系可用分馏法从溶液中分离出两个纯组分。
如苯-甲苯系统，此时混合物的行为符合拉乌尔定律或对拉乌尔定律的偏差不大。
如图5-1(a)所示。
(2）有最低恒沸点体系，如环已烷-乙醇体系，t—x图上有一个最低点，此点称最低恒沸点，在此点相互平衡的液相和气相具有相同的组成，此时混合物的行为对拉乌尔定律产生最大正偏差，如图5-1(b)所示。
对于这类的双液系，用分馏法不能从溶液中同时分离出两个纯组分。
(3）有最高恒沸点体系，如氯仿-丙酮体系，t—x图上有一个最高点，此点称最高恒沸点，在此点相互平衡的液相和气相具有相同的组成，此时混合物的行为对拉乌尔定律产生最大负偏差，如图5-1(c)所示。
