金属切削机床题库
《金属切削机床》考试试卷及答案
《金属切削机床》试卷4、齿轮加工机床的加工方法有 成形法和展成法两类.5、镗床的主要类型有 卧式镗床, 坐标镗床 和 精镗床 。
&用_磨料_或 一磨具 作为工具对工件表面进行切削加工的机床，统称为磨床。
7、机床的精度包括几何精度，传动精度和定位精度.8、数控机床一般由输入、输出装置、数控装置、可编程控制器、伺服系统、检测反馈装置和机床 主机等组成三、选择题：（每题2分，共14分）1. 下列哪种机床属于专门化机床：（B ） A. 卧式车床 B. 凸轮轴车床C.万能外圆磨床 D.摇臂钻床2. 下列对CM7132描述正确的是（C ）A. 卧式精密车床，床身最大回转直径为320mmB. 落底精密车床，床身最大回转直径为320mmC. 仿形精密车床，床身最大回转直径为320mmD. 卡盘精密车床，床身最大回转直径为320mm3、 为防止Z3040型摇臂钻床主轴因自重而下落，使主轴升降轻便，该钻床上 采用了（ D ）平衡机构。
A.重锤式 B •圆柱弹簧式 C •圆柱弹簧一凸轮式 D •平面螺旅弹簧式 4、 按照工作精度来划分，钻床属于（ C ）。
1、 2、 3、 4、5、姓名： 班级： 、判断题（每空2分，共20分）— CA6140中的40表示床身最大回转直径为400m （ V ）主轴转速分布图能表达传动路线、传动比、传动件布置的位置以及主轴变速范围（ 机床加工某一具体表面时，至少有一个主运动和一个进给运动（ 自动机床只能用于大批大量生产，普通机床只能用于单件小批量生产（ M1432A 型万能外圆磨床只能加工外圆柱面 卧式镗床只能用于镗孔加工.（X ） 在普通车床上加工工件的尺寸精度可以达到 车床的主轴箱是主轴的进给机构。
龙门刨床的主运动是刨刀在往复直线运动分数:,不能加工内孔•（ X ）IT3X10、数控车床属于专用机床。
二.填空题（每空1分，共30分）1、 •工件表面的成形方法有轨迹法、成形法、相切法、 Z3040型摇臂钻床型号的含义： 40mm ____ .2、 C A6140车床可车削 _米制 范成法。
金属切削机床试题及答案
金属切削机床试题及答案一、选择题1. 金属切削机床按加工方式可分为哪几类？A. 车床、铣床、磨床B. 钻床、刨床、镗床C. 车床、铣床、钻床D. 刨床、磨床、镗床答案：A2. 以下哪个不是金属切削机床的组成部分？A. 床身B. 传动系统C. 切削液系统D. 夹具答案：C3. 在金属切削过程中，影响切削力的主要因素不包括以下哪项？A. 切削速度B. 刀具材料C. 工件材料D. 切削深度答案：C二、填空题4. 金属切削机床的切削运动主要包括______和______。
答案：主运动；进给运动5. 车床的工作原理是利用工件的______与刀具的______来实现金属的切削。
答案：旋转运动；直线运动三、简答题6. 简述金属切削机床的维护保养要点。
答案：金属切削机床的维护保养要点主要包括：- 定期检查机床的润滑系统，确保润滑油的清洁和充足。
- 检查机床的紧固件，确保无松动。
- 清洁机床表面及导轨，防止铁屑和灰尘的积累。
- 定期检查机床的电气系统，确保没有短路或漏电现象。
- 按照机床制造商的推荐进行定期的大修。
7. 金属切削过程中常见的刀具磨损形式有哪些？答案：金属切削过程中常见的刀具磨损形式包括：- 磨削磨损：刀具表面因长时间切削而逐渐变钝。
- 热磨损：由于切削产生的热量导致刀具材料性能下降。
- 冲击磨损：刀具在切削过程中受到冲击而造成的损伤。
- 化学磨损：刀具材料与工件材料发生化学反应，导致刀具材料的腐蚀。
四、计算题8. 已知车床主轴转速为1000转/分钟，工件直径为100毫米，求切削速度Vc（单位：米/分钟）。
答案：切削速度Vc = π × D × N / 60其中，D为工件直径（毫米），N为主轴转速（转/分钟），π取3.14。
Vc = 3.14 × 100 × 1000 / 60 ≈ 5236.67 米/分钟五、论述题9. 论述金属切削机床在现代制造业中的重要性及其发展趋势。
金属切削机床练习题答案
金属切削机床练习题一、填空题1. 金属切削机床简称为_________。
2. 机床主要由_________、_________、_________、_________四大部分组成。
3. 在金属切削过程中，切削用量包括_________、_________、_________。
4. 机床按其用途可分为_________、_________、_________、_________、_________等类型。
5. 数控机床的核心部分是_________。
二、选择题A. 立式钻床B. 卧式钻床C. 铣床D. 摇臂钻床A. 主轴B. 轴承C. 刀具D. 皮带轮A. 切削速度B. 进给量C. 切削深度D. 机床转速A. 硬质合金刀具B. 高速钢刀具C. 金刚石刀具D. 陶瓷刀具三、判断题1. 金属切削机床是用于加工金属工件的设备。
（）2. 机床的主轴部件是机床的核心部分，负责传递切削力矩和切削速度。
（）3. 切削用量越大，切削效率越高。
（）4. 数控机床可以自动完成复杂零件的加工。
（）5. 机床的精度主要取决于机床的制造工艺。
（）四、简答题1. 简述金属切削机床的主要组成部分及其作用。
2. 列举三种常见的机床类型及其特点。
3. 简述数控机床的工作原理。
4. 如何提高金属切削加工的效率？5. 机床精度主要包括哪几个方面？五、案例分析题某企业采购了一台新型数控机床，但在使用过程中发现加工出的零件尺寸不稳定，请分析可能导致这种情况的原因，并提出相应的解决措施。
六、计算题1. 某车床加工一轴类零件，切削直径为50mm，切削深度为2mm，进给量为0.2mm/r，切削速度为100m/min。
求该加工过程的切削功率。
2. 一台数控铣床在加工一个平面时，已知切削宽度为80mm，切削深度为5mm，进给速度为1000mm/min，求该加工过程的每齿进给量。
3. 一台钻床的转速为2800r/min，钻头直径为12mm，求该钻床的切削速度。
金属切削机床制造考核试卷
17. D
18. D
19. A
20. C
二、多选题
1. ABCD
2. ABCD
3. ABCD
4. ABC
5. ABCD
6. ABD
7. ABCD
8. BC
9. AD
10. ABCD
11. ABC
12. ABCD
13. ABC
14. ABCD
15. ABC
16. ABCD
17. ABCD
18. ABCD
19. ABCD
20. ABCD
三、填空题
1.切削
2. r/min
3.切削速度、进给量、切削深度
4.磨削、更换
5.数控装置、伺服驱动系统、机床本体、输入输出设备
6.动态
7.线性、多刃
8.油性、水性、干式
9.电火花加工
10.定期保养、大修
四、判断题
1. ×
2. ×
3. √
4. √
5. √
6. √
7. ×
2.普通车床的主轴转速达到多少转/分钟以上时，被称为高速车床？（）
A. 1000
B. 2000
C. 3000
D. 4000
3.下列哪个部件不属于金属切削机床的传动系统？（）
A.皮带轮
B.丝杠
C.导轨
D.齿轮
4.金属切削机床在加工过程中，下列哪个因素不影响加工精度？（）
A.机床的静态刚度
B.机床的动态刚度
A.油性切削液
B.水性切削液
C.气体切削液
D.磨料切削液
5.以下哪些因素会影响金属切削刀具的磨损？（）
A.切削速度
B.进给量
C.刀具角度

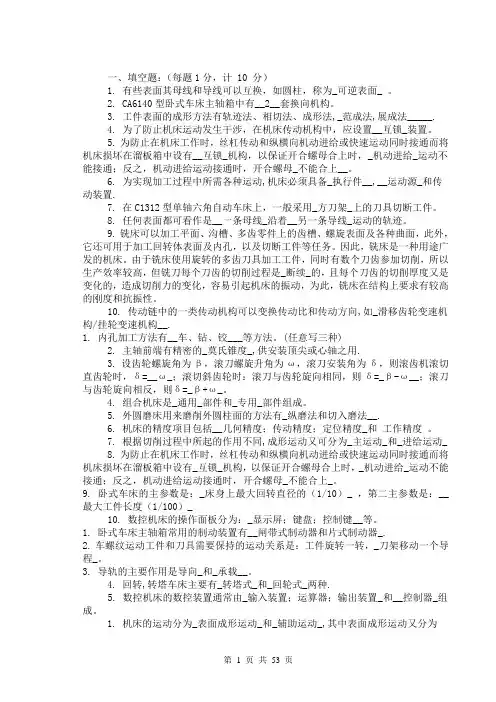

金属切削机床题库
一、填空题：（每题1分，计 10 分）1. 有些表面其母线和导线可以互换，如圆柱，称为_可逆表面_ 。
2. CA6140型卧式车床主轴箱中有__2__套换向机构。
3. 工件表面的成形方法有轨迹法、相切法、成形法,_范成法,展成法_____.4. 为了防止机床运动发生干涉，在机床传动机构中，应设置__互锁_装置。
5. 为防止在机床工作时，丝杠传动和纵横向机动进给或快速运动同时接通而将机床损坏在溜板箱中设有__互锁_机构，以保证开合螺母合上时，_机动进给_运动不能接通；反之，机动进给运动接通时，开合螺母_不能合上__。
6. 为实现加工过程中所需各种运动,机床必须具备_执行件__,__运动源_和传动装置.7. 在C1312型单轴六角自动车床上，一般采用_方刀架_上的刀具切断工件。
8. 任何表面都可看作是__一条母线_沿着__另一条导线_运动的轨迹。
9. 铣床可以加工平面、沟槽、多齿零件上的齿槽、螺旋表面及各种曲面，此外，它还可用于加工回转体表面及内孔，以及切断工件等任务。
因此，铣床是一种用途广发的机床。
由于铣床使用旋转的多齿刀具加工工件，同时有数个刀齿参加切削，所以生产效率较高，但铣刀每个刀齿的切削过程是_断续_的，且每个刀齿的切削厚度又是变化的，造成切削力的变化，容易引起机床的振动，为此，铣床在结构上要求有较高的刚度和抗振性。
10. 传动链中的一类传动机构可以变换传动比和传动方向,如_滑移齿轮变速机构/挂轮变速机构__.1. 内孔加工方法有__车、钻、铰___等方法。
(任意写三种)2. 主轴前端有精密的_莫氏锥度_,供安装顶尖或心轴之用.3. 设齿轮螺旋角为β，滚刀螺旋升角为ω，滚刀安装角为δ，则滚齿机滚切直齿轮时，δ=__ω_；滚切斜齿轮时：滚刀与齿轮旋向相同，则δ=_β-ω__；滚刀与齿轮旋向相反，则δ=_β+ω_。
4. 组合机床是_通用_部件和_专用_部件组成。
5. 外圆磨床用来磨削外圆柱面的方法有_纵磨法和切入磨法__.6. 机床的精度项目包括__几何精度；传动精度；定位精度_和工作精度。
金属切削机床设计期末复习题库.(DOC)
判断题1、机床的尺寸参数是指在机床上所能加工的工件最大尺寸。
（×）2、机床的空载功率是指切削力引起的传动件摩擦功率。
（×）3、设计大型机床的分级变速主传动系统时，应选用较小的公比φ。
（√）4、双列短圆柱滚子轴承只能承受较小的轴向力。
（×）5、在相同截面积时，方形截面抗弯能力强；圆形截面抗扭能力强。
（√）6、传动原理图表示动力源与执行件、各执行件之间的运动及传动关系。
（√）7、主轴的转速数列是等差数列。
（×）8、采用圆锥滚子轴承时，必须两端固定。
（√）9、滚柱式滚动导轨比滚珠式滚动导轨的承载力小。
（×）10、铸造支承件要进行时效处理。
（√）11、导轨的功用是支承并引导运动部件沿一定的轨迹运动。
（√）12、选择主轴材料的主要依据不是材料的机械强度。
（√）13、用作支承件时，铸铁比钢材的抗振性好。
（√）14、滚动导轨的低速运动平稳性比滑动导轨好。
（√）15、圆形截面的滑动导轨不用调整侧面间隙。
（√）16、钢材焊接的支承件要进行时效处理。
（√）17、直线运动的进给传动是恒转矩载荷。
（∨）18、直线运动的进给传动是恒功率载荷。
（×）19、变速箱内传动轴的布置按空间三角形分布。
（∨）20、变速箱内传动轴的布置按空间正方形分布。
（×）21、滑移齿轮机构中，必须当一对齿轮副完全脱离啮合后，另一对齿轮才能进入啮合。
（∨）22、滑移齿轮一般应装在主动轴上。
（∨）23、滑移齿轮一般应装在从动轴上。
（×）24、如传动件的传动比小于1，则该传动件的转角误差在传动中被缩小。
（∨）25、如传动件的传动比小于1，则该传动件的转角误差在传动中被放大。
（×）26、如传动件的传动比大于1，则该传动件的转角误差在传动中被放大。
27、如传动件的传动比大于1，则该传动件的转角误差在传动中被缩小。
（×）28、机床在额定载荷下切削时，主轴组件抵抗变形的能力，称为动态刚度。
金属切削机床习题库
第五章一、填空（22）1、所有用为工具进行切削加工的机床，统称为磨床。
★2．磨床主要用于零件的，尤其是和零件的加工。
▲3、M1432A型万能外圆磨床加工精度可达，表面粗糙度可达。
4、M1432A型磨床万能性程度比较，但自动化程度比较，故适用于单件、小批生产或工具、机修车间等。
5、M1432A型磨床主要部件有床身、工作台、、、和尾座等。
6、M1432A型磨床主要磨削方法有和两种。
7、外圆磨床的主参数为，M1432A型万能外圆磨床的主参数为。
★8、M1432A型磨床外圆砂轮主轴是由电动机经带直接传动的；内圆砂轮主轴是由电动机经带直接传动的，更换皮带可获得种转速。
★9、M1432A型万能外圆磨床主轴的轴向定位由装在主轴后端的和实现。
▲10、M1432A型万能外圆磨床的横向进给机构主要由和两部分组成。
二、判断（16）1、磨床主要用于零件的半精加工，也有少数用于粗加工。
（）2、磨床自动化程度比较高，故适用于批量生产。
（）3、M1432A型万能外圆磨床是一种比较典型的高精度外圆磨床。
（）▲4、M1432A型万能外圆磨床的加工精度可达IT3～IT5。
（）★5、磨床的头架主轴锥孔为莫氏4号。
（）6、M1432A型万能外圆磨床的工作台由上工作台和下工作台两部分组成。
（）7、M1432A型万能外圆磨床的主参数为Φ320mm。
（）8、M1432A型万能外圆磨床不可以磨削内圆柱面和内圆锥面。
（）9、外圆磨床基本的磨削方法有3种。
（）10、外圆磨床的主参数为床身上最大工件回转直径。
（）11、尾座和头架的前顶尖一起，用于支承工件。
（）12、外圆磨床只能用来磨削外圆柱面和圆锥面。
（）▲13、砂轮架的快速横向运动属于M1432A万能外圆磨床的辅助运动。
（）▲14、尾座套筒的快速退回运动属于M1432A万能外圆磨床的辅助运动。
（）15、工件的旋转运动是M1432A万能外圆磨床的圆周进给运动。
（）16、工件的纵向往复运动是M1432A万能外圆磨床的纵向进给运动。
金属切削机床题库
１.工件表面的成形方法有________,_________,__________,_________. ２．成形运动按其组成情况不同,可分为_______和_________两种运动. ３．根据切削过程中所起的作用不同,成形运动又可分为_________和________. 4．机床在加工过程中完成一系列辅助运动包括_____,_________,_________和___________。
５．为实现加工过程中所需各种运动,机床必须具备_________,___________和传动装置.６．传动链中的一类传动机构可以变换传动比和传动方向,如____________. ７．机床的精度包括_______,____________和___________.８．主轴前端有精密的__________,供安装顶尖或心轴之用.９．卧式车床主轴箱常用的制动装置有_______和____________.10．对主轴箱中的轴承,齿轮等必须进行良好的润滑的两种方法有___________和_________________.11．卧式车床主要由__________,__________,____________和刀架组成. 12.回转,转塔车床与车床在结构上的主要区别是,没有___________和______________.13．回转,转塔车床主要有___________和______________两种.14．外圆磨床用来磨削外圆柱面的方法有__________和____________. 15．钻床的主要类型有_________,__________,____________以及专门化钻床16．齿轮加工机床的加工方法有___________和___________两类.17．镗床的主要类型有_________,____________和_____________.二、选择题：（每题２分，共3０分）1．下列四种机床为同一机床厂生产的，其中出厂价最高的是（）A．CX6136 B．CH6136 C．CJ6136 D．CK61362．在车床上，用丝杠带动溜板箱时，可车削（）。
金属切削机床试题及答案
金属切削机床试题及答案一、选择题（每题2分，共20分）1. 金属切削机床中，用于加工圆柱形表面的机床是（）。
A. 车床B. 铣床C. 刨床D. 磨床2. 以下哪个选项不是数控机床的特点？（）A. 高精度B. 高效率C. 低自动化D. 可编程3. 金属切削加工中，刀具材料应具备的性质不包括（）。
A. 高硬度B. 高耐磨性C. 良好的韧性D. 低热导率4. 以下哪个参数不是衡量机床精度的指标？（）A. 表面粗糙度B. 圆度C. 直线度D. 切削速度5. 刀具磨损到一定限度后，需要进行（）。
A. 重磨B. 更换C. 热处理D. 淬火6. 以下哪个不是车床的主要组成部分？（）A. 主轴箱B. 刀架C. 工作台D. 床身7. 金属切削机床的润滑方式不包括（）。
A. 油浴润滑B. 喷雾润滑C. 干摩擦润滑D. 油雾润滑8. 以下哪个不是数控机床的伺服系统？（）A. 步进电机B. 伺服电机C. 液压系统D. 直流电机9. 金属切削机床的切削液的主要作用不包括（）。
A. 冷却B. 润滑C. 清洗D. 增加切削力10. 以下哪个不是数控机床的编程语言？（）A. G代码B. M代码C. CAD/CAMD. 自然语言二、填空题（每题2分，共20分）1. 金属切削机床的____是指机床在加工过程中，各部件间相对位置的准确性。
2. 数控机床的____系统是数控机床的核心，它负责接收数控程序并控制机床执行。
3. 刀具的____是指刀具在切削过程中，由于磨损导致尺寸和形状发生变化的现象。
4. 金属切削机床的____是指机床在无负载或有负载条件下，加工出工件的精度。
5. 金属切削机床的____是指机床在加工过程中，各部件间相对运动的平稳性和协调性。
6. 金属切削机床的____是指机床在加工过程中，各部件间相对位置的稳定性。
7. 金属切削机床的____是指机床在加工过程中，各部件间相对运动的准确性。
8. 数控机床的____是指机床在加工过程中，能够自动完成多个工序的能力。
金属切削机床篇习题答案汇总
金属切削机床篇习题+答案汇总第一章金属切削机床的基本知识一、填空题1、是用切削的方法将金属毛坯加工成机器零件的机器,它是制造机器的机器,又称为工作母机;2、机床按加工性质和所用刀具可分为：、、、、、、、、、、及等12类;3、机床按通用程度可分为：、、 ;4、机床按工作精度可分为：、、 ;5、CA6140型车床型号的含义：C是代号,表示__________；61是代号,表示___________________；40是 ,表示_______________;6、任何规则表面都可以看作是一条线沿着另一条运动的轨迹, 和统称为形成表面的发生线;7、如果形成表面的两条发生线母线和导线互换,形成表面的性质不改变,则这种表面称为；否则称为 ;8、形成发生线的方法：、、、 ;9、由单独的旋转或直线运动构成的运动,称为；由两个或两个以上的旋转或直线运动按照某种确定的运动关系组合而成的运动,称为 ;10、可以是简单成形运动,也可以是复合成形运动；可以是步进的,也可以是连续进行的；可以是简单成形运动,也可以是复合成形运动;11、机床包括3个基本部分：、、 ;12、构成一个传动联系的一系列传动件,称为 ;13、联系动力源和执行件之间的传动链；使执行件获得一定的速度和方向; 联系复合运动内部各个分解部分,以形成复合成形运动的传动链;14、是具有固定传动比的机构;换置器官：的机构;15、机床运动的5个参数、、、、 ;16、 CA6140车床用普通车刀车圆柱面属于___ ___运动,车螺纹属于_ _____运动;17、 CA6140车床车螺纹属于______联系,车圆柱面和端面属于______联系;二、简答题1、写出下列机床型号各部分的含义;1）Y3150E2）CM1107精密型转塔车床3）C1312 最大切削直径为120mm的转塔车床4）M1432A 最大加工直径为320mm经过一次重大改良的台式坐标钻床5）CA6140 最大切削直径为400mm的卧式车床2、用简图分析下列几种情况时的成形方法,并标明所需的机床运动,分别说明母线、导线的形状,各用什么方法形成,要求机床提供哪几个运动;1在卧式车床上用成型车刀车圆柱面：2用普通外圆车刀车圆柱面：3用普通外圆车刀车圆锥面：4用成型车刀车圆锥面5用螺纹刀刀车螺纹面：3、画出卧式车床的传动原理图,写出各传动链的名称,并判断各条传动链的性质;4、画出圆柱铣刀铣削平面的传动原理图,写出各传动链的名称,并判断各条传动链的性质;5、画出卧式车床车锥螺纹的传动原理图;6、金属切削机床按万能性程度可分为哪3类各有什么特点7、请写出CA6140各部分代号所表示的含义;7、机床的技术性能包括什么内容8、切削刃和需要成形的发生线可分为哪3种9、形成发生线的方法有哪几种10、什么是相切法有什么特点第二章车刀与车床一、填空题1、车床类机床主要用于加工各种 ,如内外圆柱面、内外锥面和成形回转面等,有些车床还能加工 ;2、CA6140车床组成部件：、、、、、 ;3、CA6140车床可车削___________、____________、__________、________四种标准的常用螺纹;4、基本组由8组传动比,分别是；增倍组有4组传动比,分别是 ;5、扩大螺纹导程机构可使螺纹导程比正常导程扩大倍或倍;6、进给箱包括、、及;7、溜板箱进给箱包含：、、、、 ;8、：指在调整好后无须工人参与便能自动完成表面成形运动和辅助运动,并能自动重复其工作循环的机床;半自动机床：指能自动完成预定的工作循环,但 ;9、摩擦离合器除了靠摩擦力传递运动和转矩外,还能起的作用;当机床过载时,摩擦片打滑,可避免损坏机床;10、CA6140车床为了避免光杆和快速电机同时传动给某一轴,应采用_________离合器；进给过程中为了避免进给力太大或刀架受阻碍而损坏传动机构,应设有_________离合器;11、为了避免损坏机床,在接通机动进给或快速移动时,开合螺母不应 ,反之,合上螺母时,也机动进给或快速移动;12、CA6140主轴正转共有__24____种转速,其中低速有___18___种;13、只有当主轴处于 0-125r/min 时,才能加工放大螺距螺纹;14、主轴转速分布图能表达传动路线、传动比、传动件布置的位置以及主轴变速范围 ; v15、自动机床只能用于大批大量生产,普通机床只能用于单件小批量生产; x16、CA6140型车床加工螺纹时,应严格保证主轴旋转刀具移动一个被加工螺纹的导程; v17、对于CA6140车床,当主轴转速确定时,其螺纹放大倍数也确定;v 18、按照CA6140车床的设计,在车床上用纵向丝杠带动溜板箱及刀架的移动,仅用于进行 D 的车削;A、外圆柱面B、螺纹C、内圆柱面D、圆锥面二、简单题1、在CA6140型车床中,主轴箱中的摩擦离合器有哪些作用轴I上的带轮为什么采用卸荷带轮结构2、CA6140型车床溜板箱中的安全离合器起什么作用快速电动机可以随意正反转吗为什么3、为什么用丝杆和光杆分别担任切螺纹和车削进给的传动4、溜板箱中超越离合器有什么功能光杆可以随意正反转吗5、在CA6140型车床的进给传动系统中,主轴箱和溜板箱中各有一套换向机构,它们的作用有何不同主轴箱中的摩擦离合器有哪些作用6分6、在CA6140型车床的工作中若发生下列现象,试分析原因并说明解决问题的方法：（1）当主轴开停及制动操纵手柄板至中间位置时,主轴不能迅速停止转动,甚至继续转动;（2）机床正常工作时,安全离合器打滑；超载或刀架运动受阻时,刀架不能停止转动;7、摩擦离合器摩擦片的间隙不当将产生的影响及其如何调节8、双向多片式摩擦离合器在车床中的作用及为什么右离合器的片数比左离合器少9、进给箱的功用及其组成10、溜板箱的主要作用及其主要构造11、为什么开合螺母和机动进给的操纵机构必须互锁12、开合螺母如何实现自锁13、CA6140车床主轴转速分别为多少时,可是实现螺距扩大16倍和4倍14、CA6140主轴反转的转速为什么比正转高三、计算题1、针对CA6140车床的传动系统图,写出加工模数螺纹m=8的右旋螺纹的传动路线表达式和运动平衡式丝杆导程为12mm；并写出能加工出该螺纹导程的主轴转速范围和主传动路线表达式;2、针对CA6140车床的传动系统图,写出加工米制螺纹,P=40mm的左旋螺纹的传动路线表达式和运动平衡式丝杆导程为12mm;3、请写出卧式车床CA6140纵向机动进给量的运动平衡式;4、请写出卧式车床CA6140横向机动进给量的运动平衡式;5、列出CA6140的计算主轴最高转速Nmin和最低转速Nmin的运动平衡式.6、分析车削模数螺纹的传动路线,列出运动平衡式并说明为什么能车削出标准模数螺纹7、分析车削英制螺纹的传动路线,列出运动平衡式并说明为什么能车削出标准的英制螺纹第三章其他机床与刀具一、填空题1、万能外圆磨床基本的磨削方法：____纵向磨削____________和___________切入_____;2、平面磨床的种类：、、、 ;3、铣床的分类：、、、、 ;4、直线运动机床有和5、卧式镗床可完成___________、__________、____________、________攻螺纹等工作;6、齿轮加工方法采用金属切削的方式有_______________和______________;7、齿轮加工滚刀齿形有、、 ;8、滚切斜齿圆柱齿轮时,滚刀的安装角δ不仅与滚刀的螺旋方向及螺旋升角ω有关,而且还与加工齿轮的及有关;9、切削齿轮的方法有_______________和_______________;10、镗床主要分为_______________、坐标镗床和______________11、镗床类机床的主要工作是用镗刀进行镗孔,所以叫镗床;12、M1432A型万能外圆磨床只能加工外圆柱面,不能加工内孔;13、滚齿机能够进行各种内外直齿圆柱齿轮的加工;14、卧式镗床只能用于镗孔加工;二、简答题1、齿轮加工方法中成型法与展成法的概念及其优缺点2、齿轮加工机床的分类有那几种3、滚齿机的滚齿原理是什么4、什么是差动链5、齿面成型的方法按齿面形成原理主要有几种6、为什么展成法在齿轮加工中应用最广7、为什么滚齿机的进给以工件每转时滚刀架的轴向移动计量8、在滚切直齿圆柱齿轮中,滚刀轴线为什么要与齿轮端面倾斜一个角度9、在滚切斜齿圆柱齿轮中,滚刀的安装角与什么因素有关10、请简述插齿机的加工原理;11、什么是滚刀的安装角12、比较滚切斜齿圆柱齿轮与直齿圆柱齿轮的各个异同点;13、说明铣床的功用和类型;14、说出万能铣床与一般卧式铣床的区别;15、说明坐标镗床的功用和类型;16、说明磨床的功用和类型;17、说出万能磨床与外圆磨床的区别;18、说明钻床的功用和类型;19、什么是组合机床有什么特点20、组合机床与专用机床和通用机床相比有什么特点三、作图题1、画出用左旋滚刀滚切右旋斜齿轮时的传动原理图,并标注工件展成运动方向和附加运动方向,写出各条传动链的名称及计算位移,并判断各条传动链的性质;2、画出用左旋滚刀滚切直齿轮时的传动原理图,并标注工件展成运动方向写出各条传动链的名称及计算位移,并判断各条传动链的性质;参考答案第一章金属切削机床的基本知识一、填空题1、金属切削机床是用切削的方法将金属毛坯加工成机器零件的机器,它是制造机器的机器,又称为工作母机;2、机床按加工性质和所有刀具可分为：车床,钻床,镗床,磨床,齿轮加工机床,螺纹加工机床,铣床,刨床,拉床,锯床及其他机床等12类机床;3、机床按通用程度分为：通用机床,专门化机床,专用机床;4、机床按工作精度分为：普通精度机床,精密机床,高精度机床;5、CA6140型车床型号的含义：C是类别代号,表示车床；61是组系代号,表示落地及卧式车床；40是主参数的折算值 ,表示床身上的最大回转直接是400毫米;6、任何规则表面都可以看作是一条线沿着另一条运动的轨迹,母线和导线统称为形成表面的发生;7、如果形成表面的两条发生线母线和导线互换,形成表面的性质不改变,则这种表面称为可逆表面；否则称为不可逆表面;8、形成发生线的方法：成形法,展成法,轨迹法,相切法;9、由单独的旋转或直线运动构成的运动,称为简单成形运动;由两个或两个以上的旋转或直线运动按照某种确定的运动关系组合而成的运动,称为复合成形运动;10、主运动可以是简单成形运动,也可以是复合成形运动；进给运动可以是步进的,也可以是连续进行的；可以是简单成形运动,也可以是复合成形运动;11、机床包括3个基本部分：执行件,动力源,传动装置;12、构成一个传动联系的一系列传动件,称为传动链;13、外联系传动链是联系动力源和执行件之间的传动链,使执行件获得一定的速度和方向;内联系传动链是联系复合运动内部各个分解部分,以形成复合成形运动的传动链;14、定比机构：固定传动比的机构;换置器官：变换传动比的机构;15、机床运动的5个参数：运动的起点,运动的方向,运动的轨迹,运动的路程,运动的速度;16、CA6140车床用普通外圆车刀车圆柱面属于__简单 _运动,车螺纹属于复合_运动;17、CA6140车床车螺纹属于_内__联系,车圆柱面和端面属于_外_联系;二、简答题1、写出下列机床型号各部分的含义;答：Y3150EY：类别代号,表示齿轮加工机床；3：组别代号滚齿及铣齿机组；1：系别代号滚齿机系；50：主参数的折算值,折算系数1/10,最大滚切直径500mm；E：重大改进序号第五次重大改进;CM1107C：类别代号,表示车床类；M：通用特性代号精密；1：组别代号单轴自动、半自动车床组；1：系别代号单轴纵切自动车床系；07：主参数的折算值,折算系数1,表示最大加工棒料车削直径7mm；C1312：C：类别代号,表示车床类；1：组别代号单轴自动、半自动车床组；3：系别代号单轴转塔自动车床系；12：主参数的折算值,折算系数1, 表示最大加工棒料车削直径12mm；M1432A：M：类别代号,表示磨床类；1：组别代号外圆磨床组；4：系别代号万能外圆磨床系；32：主参数的折算值,折算系数1/10,最大磨削直径320mm；A：重大改进序号第一次重大改进;CA6140：C：类别代号,表示车床类；A：结构特性代号结构不同；6：组别代号落地卧式车床组；1：系别代号卧式车床系；40：主参数的折算值,折算系数1/10,床身上最大回转直径400mm;2、用简图分析下列几种情况时的成形方法,并标明所需的机床运动,分别说明母线、导线的形状,各用什么方法形成,要求机床提供哪几个运动;答：①在卧式车床上用成型车刀车圆柱面：母线为直线1,由成型法形成,不需要机床提供运动；导线为圆2,由描迹法形成,需要一个简单的成形运动B1;②用普通外圆车刀车圆柱面：母线为直线1,由描迹法形成,需要一个简单的成形运动A2；导线为圆2,有描迹法形成,需要一个简单的成形运动B1;因此形成此外圆柱面共需要2个简单成形运动;③用普通外圆车刀车圆锥面：母线为直线1,由描迹法形成,需要两个简单成形运动A21,A22；导线为圆2,由描迹法形成,需要一个简单成形运动B1;④用成型车刀车圆锥面母线为直线1,由成型法形成,不需要机床提供运动；导线为圆2,由描迹法形成,需要一个简单的成形运动B1⑤用螺纹刀刀车螺纹面：母线为螺纹轴向剖面轮廓形,由成型法形成,因而不需运动；导线为螺旋线,由描迹法形成,需要一个复合的成形运动B11、A12,由两个单元运动,即工件旋转B11和刀具移动A12 复合而成;3、画出卧式车床的传动原理图,写出各传动链的名称,并判断各条传动链的性质;答：主运动传动链：电动机-1-2-Uv-3-4-主轴,外联系传动链；进给传动链：主轴-4-5-Uf-6-7-丝杆-刀架,内联系传动链车螺纹;4、画出圆柱铣刀铣削平面的传动原理图,写出各传动链的名称,并判断各条传动链的性质;答：传动原理图如下;主运动传动链：电动机-1-2-Uv-3-4-铣刀,外联系传动链；进给传动链：电动机-5-Uf-6-7-8-丝杆-刀架,外联系传动链;5、画出卧式车床车锥螺纹的传动原理图;答：卧式车床车锥螺纹的传动原理图如下;6、金属切削机床按万能性程度可分为哪3类各有什么特点答：机床可分为：1通用机床,其特点是:加工范围广,结构复杂,自动化程度低,生产率低,适合于单件小批生产；2专用机床,其特点是：加工范围窄,结构简单,自动化程度高,生产率高,适合于大批大量生产；3专门化机床,其特点是介于通用机床和专用机床之间,适合于成批生产;7、请写出CA6140各部分代号所表示的含义;答：C是类别代号,表示车床；A是结构特性代号,表示CA6140车床的结构有别于C6140车床的结构；61是组系代号,表示第6组第1系列,第6组表示落地及卧式车床；40是主参数的折算值,主参数为400,表示床身上的最大回转直径为φ400mm;7、机床的技术性能包括什么内容答：机床的技术性能一般包括下列内容：a)工艺范围；b)机床的主要技术参数,包括尺寸参数、运动参数和动力参数；c)加工精度和表面粗糙度；d)生产率和自动化程度；e)人机关系,是指机床的操作应当方便省力、使用安全可靠;8、切削刃和需要成形的发生线可分为哪3种答：1切削刃的形状为一切削点,通过轨迹运动形成发生线；2切削刃的形状是一条切削线,它与要成形的发生线的形状完全吻合,这时形成发生线不需要成形运动；3切削刃的形状是一条切削线,但它与需要成形的发生线的形状不吻合,这时刀具需要做复合运动才能形成发生线;9、形成发生线的方法有哪几种答：有四种,分别是：成形法、展成法、轨迹法、相切法;10、什么是相切法有什么特点答：相切法是利用刀具边旋转边做轨迹运动来对工件进行加工的方法,用相切法得到的发生线需要两个成形运动,即刀具的旋转运动和刀具中心按一定规律作轨迹运动;第二章车刀与车床一、填空题1、车床类机床主要用于加工各种回转表面 ,如内外圆柱面、内外锥面和成形回转面等,有些车床还能加工螺纹面 ;2、CA6140车床组成部件：主轴箱、刀架、尾座、进给箱、溜板箱、床身 ;3、CA6140车床可车削米制、英制、模数制、径节制四种标准的常用螺纹;4、基本组由8组传动比,分别是;增倍组有4组传动比,分别是;5、扩大螺纹导程机构可使螺纹导程比正常导程扩大4倍或16倍6、进给箱包含：变换螺纹导程和进给量的变速机构,变换螺纹种类的移换机构,丝杠和光杠的转换机构,操纵机构;7、溜板箱进给箱包含：双向牙嵌式离合器、纵向横向机动进给和快速移动操纵机构、开合螺母及其操纵机构、互锁机构、超越离合器、安全离合器;8、自动机床：指在调整好后无须工人参与便能自动完成表面成形运动和辅助运动,并能自动重复其工作循环的机床;半自动机床：指能自动完成预定的工作循环,但装卸工件仍由人工进行的机床;9、摩擦离合器除了靠摩擦力传递运动和转矩外,还能起过载保护的作用;当机床过载时,摩擦片打滑,可避免损坏机床;10、 CA6140车床为了避免光杆和快速电机同时传动给某一轴,应采用超越离合器；进给过程中为了避免进给力太大或刀架受阻碍而损坏传动机构,应设有__安全__离合器;11、为了避免损坏机床,在接通机动进给或快速移动时,开合螺母不应闭合 ,反之,合上螺母时,也不允许接通机动进给或快速移动;12、 CA6140主轴正转共有__24__种转速,其中低速有__18__种;13、只有当主轴处于低速时,才能加工放大螺距螺纹;14、× 15、× 16、√ 17、√ 18、D二、简单题1、在CA6140型车床中,主轴箱中的摩擦离合器有哪些作用轴I上的带轮为什么采用卸荷带轮结构答：摩擦离合器作用：1控制主轴正转、反转；2起过载保护作用;机床过载时,摩擦片打滑,可以避免损坏机床;轴I采用卸荷带轮结构是为了提高轴I的旋转稳定性,避免因胶带拉力产生的径向力而使轴I产生弯曲变形;2、CA6140型车床溜板箱中的安全离合器起什么作用快速电动机可以随意正反转吗为什么答：机动进给时,如果进给力过大或刀架移动受阻,则有可能损坏机件,因此当进给力过大或刀架移动受阻时,在进给传动链中设置安全离合器能自动地停止进给;快速电动机不可随意正反转;因为如果随意正反转,XXII轴与光杆运动会相干涉,损坏机床;4、为什么用丝杆和光杆分别担任切螺纹和车削进给的传动答：切螺纹时,主轴与刀架之间构成一个内联系传动链,必须用丝杆来传递进给运动才能保证主轴与刀架之间保持严格的传动比；车削进给运动时,主轴和刀架之间构成一个外联系传动链,不需要保持严格的传动比,可以用丝杆或光杆来传递；考虑到用丝杆传递,会导致丝杆磨损加快,从而影响车螺纹的精度,所以为了保护丝杆,车削进给运动时由光杆来传递;4、溜板箱中超越离合器有什么功能光杆可以随意正反转吗答：超越离合器功能：为了避免光杆和快速电机同时传动轴XXII,防止运动干涉;光杆不能反转,因为有超越离合器,若反转,机动进给不能传到刀架上;7、在CA6140型车床的进给传动系统中,主轴箱和溜板箱中各有一套换向机构,它们的作用有何不同主轴箱中的摩擦离合器有哪些作用6分答：进给系统中,主轴箱中的换向机构是用来变换螺纹旋向的,溜板箱中的换向机构是用来变换机动进给方向的;摩擦离合器的作用：实现主轴正反转；过载保护;8、在CA6140型车床的工作中若发生下列现象,试分析原因并说明解决问题的方法：（3）当主轴开停及制动操纵手柄板至中间位置时,主轴不能迅速停止转动,甚至继续转动;（4）机床正常工作时,安全离合器打滑；超载或刀架运动受阻时,刀架不能停止转动;答：1制动机构中的制动带太松了,应调紧制动带；2机床正常工作时,安全离合器打滑,是安全离合器中的弹簧太松了,应调紧弹簧；超载或刀架运动受阻时,刀架不能停止转动,是安全离合器中的弹簧太紧了,应调松些;7、摩擦离合器摩擦片的间隙不当将产生的影响及其如何调节答：摩擦离合器的内、外摩擦片在松开时的间隙要适当;间隙太大则压不紧,摩擦片之间有打滑现象,摩擦片容易磨损；间隙太小则开车费力,而且松开时摩擦片不易脱开,严重时会导致摩擦片被烧坏;通过调节螺母可调节摩擦片的间隙,从而调节其传递扭矩的能力;调整时,让弹簧销压入螺母的缺口,然后转动螺母,调整摩擦片的间隙;调整后,让弹簧销弹出,重新卡入螺母的缺口,以防螺母在工作过程中松脱;8、双向多片式摩擦离合器在车床中的作用及为什么右离合器的片数比左离合器少答：车床轴Ⅰ上装有双向多片式摩擦离合器,用来实现主轴的正反转;离合器左、右两部分的结构相同;左离合器用来传动主轴正转,用于切削加工,需要传递的扭矩较大,故片数较多；右离合器传动主轴反转,主要用于车螺纹时退刀,传递扭矩小,故片数较少;9、进给箱的功用及其组成答：进给箱的功用是变换加工螺纹的种类和导程,以及获得所需要的各种进给量;其主要结构由基本螺距机构、倍增机构、改变加工螺纹种类的移换机构、丝杠和光杠的转换机构,以及操作机构等组成;10、溜板箱的主要作用及其主要构造答：溜板箱主要作用是将光杆或丝杆传来的旋转运动转换为刀架的直线移动,实现刀架的快慢速转换,并控制刀架运动的接通、断开、换向以及实现过载保护,刀架的手动操作等;溜板箱其主要构造为：1开合螺母机构；2纵、横向机动进给及快速移动的操作机构；3互锁机构；4超越离合器；5安全离合器;11、为什么开合螺母和机动进给的操纵机构必须互锁答：为了避免损坏机床,在接通机动进给时,开合螺母不应合上;反之合上开合螺母时,就不应接通机动进给机构;因此,开合螺母和机动进给的操纵机构必须互锁;12、开合螺母如何实现自锁答：开合螺母由上、下两个半螺母组成;当槽盘顺时针转动时,曲线槽通过圆锥销使使两个半螺母分离,与丝杠脱开齿合,刀架便停止移动;槽盘上的曲线槽在接近盘中心部分时的倾斜角比较小,使开合螺母闭合后能自锁;13、CA6140车床主轴转速分别为多少时,可是实现螺距扩大16倍和4倍答：当主轴转速为min 时,可以实现螺距扩大16倍,当主轴转速为40-125r/min 时,可以实现螺距扩大4倍;14、CA6140主轴反转的转速为什么比正转高答：卧式车床主轴反转主要用于车削螺纹时退刀,而退刀运动是一个辅助运动,转速高是可以节省辅助时间,提高生产效率;三、计算题1、针对CA6140车床的传动系统图,写出加工模数螺纹m=8的右旋螺纹的传动路线表达式和运动平衡式丝杆导程为12mm ；并写出能加工出该螺纹导程的主轴转速范围和主传动路线表达式; 解：8u 47==扩倍基u u Km ,没有特别指明,取K=1 所以 73274u u u ==mK 扩倍基 取：2832u =基,28353528u ⨯=倍,4u =扩 传动路线表达式：。
金属切削机床篇-习题+答案汇总
一、填空题2、机床按加工性质和所用刀具可分为：、、、、、、、、、、及等12类。
3、机床按通用程度可分为：、、。
4、机床按工作精度可分为：、、。
5、CA6140型车床型号的含义：C是代号，表示__________；61是代号，表示___________________；40是，表示_______________。
11、机床包括3个基本部分：、、。
二、简答题1、写出下列机床型号各部分的含义。
1）Y3150E2）CM1107精密型转塔车床3）C1312 最大切削直径为120mm的转塔车床4）M1432A 最大加工直径为320mm经过一次重大改良的台式坐标钻床5）CA6140 最大切削直径为400mm的卧式车床6、机床的技术性能包括什么内容?2、CA6140车床组成部件：、、、、、。
4、基本组由8组传动比，分别是；增倍组有4组传动比，分别是。
9、摩擦离合器除了靠摩擦力传递运动和转矩外，还能起的作用。
当机床过载时，摩擦片打滑，可避免损坏机床。
10、CA6140车床为了避免光杆和快速电机同时传动给某一轴，应采用_________离合器；进给过程中为了避免进给力太大或刀架受阻碍而损坏传动机构，应设有_________离合器。
11、为了避免损坏机床，在接通机动进给或快速移动时，开合螺母不应，反之，合上螺母时，也机动进给或快速移动。
12、CA6140主轴正转共有__24____种转速，其中低速有___18___种。
二、简单题1、在CA6140型车床中，主轴箱中的摩擦离合器有哪些作用？轴I上的带轮为什么采用卸荷带轮结构？2、CA6140型车床溜板箱中的安全离合器起什么作用？为什么用丝杆和光杆分别担任切螺纹和车削进给的传动？4、溜板箱中超越离合器有什么功能？5、在CA6140型车床的工作中若发生下列现象，试分析原因并说明解决问题的方法：（1）当主轴开停及制动操纵手柄板至中间位置时，主轴不能迅速停止转动，甚至继续转动。
金属切削机床试题及答案
金属切削机床试题及答案一、单项选择题（每题2分，共20分）1. 金属切削机床中，用于夹紧工件的装置是（）。
A. 刀架B. 夹具C. 导轨D. 丝杠答案：B2. 车床的主运动是（）。
A. 工件旋转B. 刀具旋转C. 工件进给D. 刀具进给答案：A3. 铣床的刀具旋转运动是（）。
A. 主运动B. 进给运动C. 快速运动D. 辅助运动答案：A4. 钻床的刀具旋转运动是（）。
A. 主运动B. 进给运动C. 快速运动D. 辅助运动答案：A5. 镗床的刀具旋转运动是（）。
A. 主运动B. 进给运动C. 快速运动D. 辅助运动答案：A6. 磨床的工件旋转运动是（）。
A. 主运动B. 进给运动C. 快速运动D. 辅助运动答案：A7. 齿轮加工机床中，用于形成齿轮齿形的刀具是（）。
A. 砂轮B. 滚刀C. 车刀D. 铣刀答案：B8. 螺纹加工机床中，用于形成螺纹的刀具是（）。
A. 车刀B. 滚刀C. 铣刀D. 钻头答案：B9. 切削速度是指（）。
A. 刀具与工件接触点的线速度B. 工件的旋转速度C. 刀具的进给速度D. 刀具的旋转速度答案：A10. 切削深度是指（）。
A. 刀具与工件接触点的深度B. 工件的旋转深度C. 刀具的进给深度D. 刀具的旋转深度答案：A二、多项选择题（每题3分，共15分）1. 以下哪些是车床的组成部分（）。
A. 床身B. 刀架C. 丝杠D. 导轨答案：A、B、C、D2. 铣床的主要功能包括（）。
A. 铣削平面B. 铣削槽C. 铣削齿轮D. 铣削螺纹答案：A、B、C、D3. 钻床的主要用途是（）。
A. 钻孔B. 扩孔C. 攻丝D. 铰孔答案：A、B、C、D4. 镗床的主要用途是（）。
A. 镗孔B. 铣削平面C. 铣削槽D. 铣削螺纹答案：A5. 磨床的主要用途是（）。
A. 磨削平面B. 磨削外圆C. 磨削内孔D. 磨削齿轮答案：A、B、C、D三、判断题（每题2分，共20分）1. 车床的床身是固定不动的。
（完整版）金属切削机床试卷及答案.docx
（完整版）金属切削机床试卷及答案.docx系主任签字：日期：教研室主任签字：日期：～学年第学期期末考试试卷试卷袋号A B科目金属切削机床概论考试班级考试日期月日本试卷共页姓名密班级封题目一二三四五六七八九十十一总分分数一、填空题（每空 1 分，共 15 分）1．金属切削机床是一种用切削方法加工金属零件的工作机械，它是制造机器的机器，因此又称为或。
2 ．按照机床工艺范围宽窄，可分为、和三类。
3．按照机床的加工方法, 所用刀具及其用途进行分类, 可分为车床、钻床、镗床、磨床、、、铣床、、、、锯床和其它机床。
4．机床的功能包括、和表面粗糙度。
5．所有机床都必须通过和之间的相对运动来形成一定形状，尺寸和质量的表面。
6．有些表面其母线和导线可以互换，如圆柱，称为。
二、判断题：（每题 2 分，共 40 分）学号线1．在CA6140型车床上主要为了①提高车削螺纹传动链的传动精度；②减小螺纹传动链中丝杠螺母副的磨损以长期保持其传动精度，所以车削螺纹与机动进给分别采用丝杠和光杠传动。
（）2．为了提高运动件低速运动的平稳住，一般可采用减小导轨副摩擦面动静摩擦系数之差和提高传动系统刚度的措施。
（）3．拉孔的进给运动是靠刀齿齿升量来实现的。
（）4．机床加工的共性是：把刀具和工件安装在机床上，由机床产生刀具与工件间的相对运动，从而切削出合乎要求的零件。
（）第 1 页，共 4 页5．钻孔将穿时进给量应减小，以免工件和钻头损坏。
（）6．车床上可以加工螺纹，钻孔，圆锥体。
（）7．在精加工时，切屑排出应尽量向已加工表面方向。
（）8．磨削加工切削刃不规则，加工质量高。
（）9．主轴部件是机床的执行件。
（）10．M1432A型万能外圆不能磨削内孔。
（）11．机床的热变形是影响精密机床工作精度的主要因素。
（）12．机床按照加工方式及其用途不同共分为十二大类。
（）13．在普通车床上加工工件的尺寸精度可以达到IT3 。
（）14．龙门刨床的主运动是刨刀在往复直线运动。
金属切削机床(高起专) 地质大学考试题库及答案
金属切削机床(高起专)单选题1. 机床型号的首位字母“Y”表示该机床是_____。
(5分)(A) 水压机(B) 齿轮加工机床(C) 压力机(D) 螺纹加工机床参考答案：B2. 外圆磨床中，主运动是_____。
(5分)(A) 砂轮的平动(B) 工件的转动(C) 砂轮的转动参考答案：C3. 磨床属于_____加工机床。
(5分)(A) 一般(B) 粗(C) 精参考答案：C4. 插齿机的主运动是_____。
(5分)(A) 插齿刀沿其轴线(即沿工件的轴向)所作的直线往复运动(B) 工件的回转运动(C) 工件的让刀运动参考答案：A判断题5. 磨削加工切削刃不规则，加工质量高。
(5分)参考答案：正确6. M1432A型万能外圆不能磨削内孔。
(5分)参考答案：错误7. 滚齿机能够进行各种内外直齿圆柱齿轮的加工。
(5分)参考答案：错误8. 砂轮周围必须安装防护罩，以防止砂轮意外碎裂时损伤工人及设备。
(5分)参考答案：正确9. 衍齿对齿形精度改善不大，主要是降低齿面的表面粗糙度值。
(5分)参考答案：正确10. 插齿机主要用于加工直齿圆柱齿轮，不适宜加工多联齿轮。
(5分)参考答案：错误11. 插齿机能加工蜗轮。
(5分)参考答案：错误填空题12. 外圆磨床用来磨削外圆柱面的方法有___(1)___ 和___(2)___ 。
(5分)(1). 参考答案: 纵磨法(2). 参考答案: 切入磨法13. 齿轮加工机床的加工方法有___(3)___ 和___(4)___ 两类。
(5分)(1). 参考答案: 成形法(2). 参考答案: 范成法14. 磨床广泛地应用于零件的精加工，尤其淬硬钢件和___(5)___ 的精加工。
(5分)(1). 参考答案: 高硬度特殊材料15. 砂轮的圆周速度很高(约为35 m／s)，为了保证砂轮运转平稳，装在砂轮主轴3上的零件都经仔细校___(6)___ 平衡，整个主轴部件还要校___(7)___ 平衡。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
１.工件表面的成形方法有________,_________,__________,_________. ２．成形运动按其组成情况不同,可分为_______和_________两种运动. ３．根据切削过程中所起的作用不同,成形运动又可分为_________和________. 4．机床在加工过程中完成一系列辅助运动包括_____,_________,_________和___________。
５．为实现加工过程中所需各种运动,机床必须具备_________,___________和传动装置.６．传动链中的一类传动机构可以变换传动比和传动方向,如____________. ７．机床的精度包括_______,____________和___________.８．主轴前端有精密的__________,供安装顶尖或心轴之用.９．卧式车床主轴箱常用的制动装置有_______和____________.10．对主轴箱中的轴承,齿轮等必须进行良好的润滑的两种方法有___________和_________________.11．卧式车床主要由__________,__________,____________和刀架组成. 12.回转,转塔车床与车床在结构上的主要区别是,没有___________和______________.13．回转,转塔车床主要有___________和______________两种.14．外圆磨床用来磨削外圆柱面的方法有__________和____________. 15．钻床的主要类型有_________,__________,____________以及专门化钻床16．齿轮加工机床的加工方法有___________和___________两类.17．镗床的主要类型有_________,____________和_____________.二、选择题：（每题２分，共3０分）1．下列四种机床为同一机床厂生产的，其中出厂价最高的是（）A．CX6136 B．CH6136 C．CJ6136 D．CK61362．在车床上，用丝杠带动溜板箱时，可车削（）。
A外圆柱面 B.螺纹 C.内圆柱面 D.圆锥面3．在普通车床上车削外圆面，其尺寸精度可达（）A．IT10—IT8 B．IT12 C IT1—IT2 D．IT18—IT174．车床的主电机的旋转运动，经过带传动首先传入（）。
A．主轴箱 B．进给箱 C．溜板箱 D．丝杠5．在车床的组成部分中，没有床身的是（）车床。
A．落地 B．立式 C．六角D．自动6. 按照工作精度来划分，钻床属于（）。
A.高精度机床B.精密机床C.普通机床D.组合机床7. 铭牌上标有M1432A的机床是（）。
A.刨床B.铣床C.车床D.磨床8. 机床型号中的第二位字母是机床通用特性代号，其中“W”表示的意思是（）。
A.精密B.万能C.自动 D .仿形9. M1432A磨床表示该磨床经过第（）次重大改进A.六B.一C.四D.零10. 在金属切削机车加工中，下述哪一种运动是主运动（）A.铣削时工件的移动B.钻削时钻头直线运动C.磨削时砂轮的旋转运动D.牛头刨床工作台的水平移动12. 在车床上用钻头进行孔加工，其主运动是（）。
A.钻头的旋转B.钻头的纵向移动C.工件的旋转D.工件的纵向移动15．机床型号的首位字母“Y”表示该机床是（）A．水压机 B．齿轮加工机床 C．压力机 D．螺纹加工机床三、简答题：（每题5，共20分）1．说明下列机床的名称和主参数（第二主参数）：CM6132，C1336，C2150×6，Z3040×16，XK5040，B2021A，MGB1432。
2．为什么卧式车床溜板箱中要设置互锁机构？丝杠传动与纵向、横向机动进给能否同时接通？纵向和横向机动进给之间是否需要互锁？为什么？4.滚齿机上加工直齿和斜齿圆柱齿轮时，如何确定滚刀刀架扳转角度与方向？如扳转角度有误差或方向有误差，将会产生什么后果？四、计算题：（共10分）分析C620-1型卧式车床的传动系统：⑴写出车公制螺纹和英制螺纹时的传动路线表达式；⑵是否具有扩大螺距机构，螺距扩大倍数是多少？一、填空题（每空1分，共40分）1.轨迹法、成形法、相切法、范成法（展成法）2.简单、复合3.主运动、进给运动4.切入运动、分度运动、调位运动和其他各种空行程运动5.执行件、运动源6.滑移齿轮变速机构/挂轮变速机构7.几何精度、传动和定位精度8.莫氏锥度9.闸带式制动器和片式制动器10.溅油润滑和油泵供油循环润滑11.主轴箱、进给箱、溜板箱12.尾座和丝杠13.转塔式、回轮式14.纵磨法和切入磨法15.台式、立式、摇臂钻床16.成形法、范成法17.卧式铣镗床和坐标镗床二、选择题：（每题２分，共3０分）1-５BBAAA 6-10 CDBBC 11-15 CCABB三、简答题：（每题5，共20分）1.答：CM6132 C─车床类，M─精密型，61─卧式车床系，32─最大回转直径的1/10。
C1336 C ─车床类，1─单轴自动，13─单轴转塔自动车床系，36─最大车削直径的1/10。
Z3040×16 Z ─钻床类，3─摇臂钻床，30─摇臂钻床系，40─最大钻孔直径，16─最大跨距。
C2150×6 C ─车床类，2─多轴自动半自动车床，21─多轴棒料自动机床系，50─最大棒料直径，6─轴数。
T4163B T ─镗床类，4─坐标镗床，41─单柱坐标镗床，63─工作台面宽度的 40─工作台宽度的1/10。
B2021A B ─刨床类，20─龙门刨床系，21─最大刨削宽度的1/10，A ─第一次重大改进。
MGB1432 M ─磨床类，G ─高精度，B ─半自动，1─外圆磨床，14─万能外圆磨床，3--最大磨削直径的1/10。
2. 答：若操作错误同时将丝杠传动和纵横向机动给接通，则将损坏机床。
为了防止发生，溜板箱中设置互锁机构，以保证开合螺母合上时机动进给不能接通，反之机动进给接通时开合螺母不能合上，故丝杠传动与纵横向机动进给不能接通，纵横向机动进给不需互锁是由手柄控制纵向机动进给时横向机动进给的离合器是脱开、不能传递动力，也就不能横向进给，当横向机动进给时控制纵向传动离合器是脱开，不能纵向机动进给。
4．答：滚齿时，为了切进准确的齿形，应使滚刀和工件处于正确的位置，即滚刀在切削点处的螺旋线方向应与被加工齿轮齿槽方向一致。
滚切斜齿时，应尽量采用与工件螺旋方向相同的滚刀，使滚刀安装角度小，有利于提高机床运动平稳性及加工精度。
在滚齿机上切削直齿圆柱齿轮时，滚刀的轴线也是倾斜的，与水平面成W 角倾斜方向则决定于滚刀的螺旋线方向。
四、计算题：（共10分）答：（1）公制：主轴Ⅵ－5050－Ⅶ－⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡⨯（左旋）右旋38383838)(3838－Ⅷ－9710010032⨯－Ⅸ－3625－Ⅹ－基u －Ⅻ－28565628⨯－ⅩⅢ－倍u －ⅩⅣ－5M －ⅩⅤ－刀架 英制：主轴Ⅵ－5050－Ⅶ－⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡⨯（左旋）右旋38383838)(3838－9710010032⨯－Ⅸ－3M －Ⅺ－基u －Ⅹ－2536－Ⅻ－倍u －ⅩⅣ－5M －ⅩⅤ－刀架 （2）具有扩大螺距机构表达式：主轴Ⅵ－3264－Ⅴ－⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡20805050－Ⅳ－⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡20805050－Ⅲ－5050－Ⅶ 扩大倍数：250505050505032641=⨯⨯⨯=扩u 3250502080208032642=⨯⨯⨯=扩u 一、填空题（每空1分，共15分）1. 在分级变速传动系统中，前一个变速组中处于从动轮，后一个变速组中处于主动轮的齿轮，称为 惰轮 。
2. 主轴旋转精度是指主轴回转轴线的漂移、主轴前端工夹具定位面的径向跳动和主轴轴肩支承面的 跳动 。
3. 普通滑动导轨常采用 压板 和 镶条 调整间隙。
4. 模数制螺纹的螺距参数用 模数m 表示，其螺距为 8=22×21×24 毫米。
5. 已知某机床使用双速电动机驱动时ψ电=2,Z=8,当公比φ=1.41时最合理的结构式是 卧式 。
6. CA6140型普通车床的主参数是 床身上最大回转直径为400mm 。
7. 采用卸荷式皮带轮，其作用是将皮带的 张力（径向力） 卸除到箱体，而将 力矩 传递给皮带轮轴。
8. 组合机床是 通用 部件和 专用 部件组成。
9. 机床主轴能够传递全功率的最低转速称为 最低极限转速 。
10. 立时双柱坐标镗床适合于加工高度尺寸小于横向尺寸的工件， 立式单柱 坐标镗床适合于加工高度方向尺寸不受限制的工件。
二、选择题：（每题2分，共12分）1.下列哪种机床属于专门化机床:( B )A.卧式车床B.凸轮轴车床C. 万能外圆磨床D.摇臂钻床2.下列各表面不属于可逆表面的是:( C )A.圆柱面B.平面C.螺旋面D.直齿圆柱齿轮3.下列不属于机床在加工过程中完成的辅助运动的是( D )A.切入运动B.分度运动C.调位运动D.成形运动4.下列不属于机床执行件的是(C )A.主轴B.刀架C.步进电机D.工作台6.下列描述正确的是( B )A.为实现一个复合运动,必须有多个外联系传动链和多条内联系传动链B.为实现一个复合运动,必须有一个外联系传动链和一条或几条内联系传动链C.为实现一个复合运动,必须有多个外联系传动链和一条内联系传动链D.为实现一个复合运动,只需多个内联系传动链,不需外联系传动链三、简答题：（每题8分，共48分）1.说明何谓简单运动？何谓复合运动？其本质区别是什么？1.答:如果一个独立的成形运动，是由单独的旋转运动或直线运动构成的，则称此成形运动为简单成形运动，简称简单运动。
如果一个独立的成形运动是由两个或两个以上的旋转运动或直线运动，按照某种确定的运动关系组合而成的，则称此成形运动为复合成形运动，简称复合运动。
本质区别在于简单运动是由单独的旋转运动或直线运动组成的，而复合运动是由多个旋转运动或直线运动组合而成的。
2.试说明何谓外联系传动链？何谓内联系传动链？其本质区别是什么？对这两种传动链有何不同要求？答:外联系传动链是联系运动源和执行件，使执行件获得一定的速度和方向的传动链。
内联系传动链是联系复合运动内部两个单元运动，或者联系实现复合运动内部两个单元运动的执行件的传动链。
两者的本质区别在于，其运动是由单个或多个运动组成外联系传动链，该联系是整个复合运动与外部运动源，它只决定成形运动的速度和方向对加工表面的形状没有直接影响，而由于内联系传动链联系的是复合运动，内部必须保证严格的运动联系的两个单元运动，它决定着复合运动的轨迹，其传动比是否准确以及其确定的两个单元的相对运动是否正确会直接影响被加工表面的形状精度甚至无法成形为所需表面形状。
