基本裤装结构制图
裤子结构制图
裤子结构制图:1、前侧缝。
直线①为前侧缝线。
2、上平线。
垂直前侧缝直线①,就是前、后裤片的腰缝线。
3、下平线。
平行于上平线,就是前、后裤片的脚口线,②～③间距就是裤长一腰宽(3.5 cm)。
4、横裆线。
由上平线②向下量取上裆长一腰宽(3.5 cm)作平行于上平线②的直线。
5、臀围线。
由上平线向下量取2／3(上裆长一腰宽)作平行于上平线②的直线。
6、中裆线。
由臀围线⑤与下平线③的中点上移4 cm作平行于横裆线④的直线。
7、前臀线。
由前侧缝直线①向左量取1／4臀围一1 cm(前后臀差),作平行于前侧缝直线①的直线。
该线也称为前上裆直线。
8、前裆宽线。
亦称“前笼门大”,由前臀线⑦与横裆线④交点起沿横裆线④向左量取1／20臀围-1 cm取点,该间距为前小裆宽(前笼门大)。
9、前侧缝撇势。
由前侧缝直线①与横裆线④交点起沿横裆线向内量取0.6 cm为前侧缝撇势。
10、前烫迹线。
在前横裆宽l／2点作平行于前侧缝线①的直线。
11、前裤口宽。
取裤口尺寸一2 cm,以前烫迹线为中心两边均分取点。
12、前中裆宽。
由小裆宽与裤口内侧点作直线交⑥中裆线点,由该点向内量取0.5 cm取点,再以前烫迹线为中心两边均分取点。
13、后侧缝直线。
作平行于前侧缝直线①的直线⒀。
14、后臀宽线。
由后侧缝直线①,沿臀围线⑤向右量取1／4臀围+1 cm作后臀宽线。
15、后烫迹线。
由后侧缝直线①沿臀围线量取2／10臀围一1 cm取点,平行后侧缝线作直线。
16、后裆斜线及后翘。
在上平线③后裤烫迹线交点与后臀宽线中点取点,由该点交臀围线⑤该线为后裆斜线,延长至横裆线落下1 cm,由上平线延高2～2.5 cm为后翘高点。
17、后裆宽。
亦称“后笼门大”,由后裆缝线沿横裆线④向右量取1／10臀围+l cm为后裆宽(后笼门大)。
18、后裤口宽。
以裤烫迹线为中心,按前裤口尺寸两边各加2 cm,为后裤口宽。
19、后中裆宽。
以裤烫迹线为中心,按前裤中裆大尺寸两边各加2 cm,为后中裆宽。
第五章 西裤结构制图 课件
后裤片结构制图
第二节 男西裤
零部件结构制图
第二节 男西裤
零部件结构制图
第二节 男西裤
零部件结构制图
第二节 男西裤
零部件结构制图
第二节 男西裤
制图要领与说明
1、男、女在制图上的区别 (1)男、女体型差别(指腰部以下) 男性臀腰差小于女性，因而男性两侧(腰至臀)的弧
度小于女性；男性的腰围、臀围、腿围一般大于女性；男性臀部与腹部比女性平。 (2)由体型差别反映在西裤制图结构上的差别 在裥、省的收量上男裤小于女裤；前
第三节 西裤的款式变化
款式外形特征
款式特征：宽松型长裤中的一种。其外形为装腰，前片折裥较多， 此款为前片左右各五个反折裥，裥上端缉线约1.5~2cm，后片左右各收 省两个，右侧缝上端装隐形拉链一根。 适用原料：呢绒类、化纤类等。
第五章 西裤结构制图
第五章 西裤结构制图
第一节 女西裤 第二节 男西裤 第三节 西裤款式变化
第一节 女西裤
款式外形特征
款式特征：装腰，前裤片反褶裥两个，侧缝直 袋，后裤片收省两个，右侧缝上端开门处装拉链。
适用原料：化纤类、棉布类、呢绒类。
制图规格：
第一节 女西裤
测量要点
测量要点：
（1）裤长的测定 裤长一般自体侧髋骨处向上3cm左右为始点，顺直向下量至所需 长度。就长裤来说，裤长的终止点与裤脚口有关，裤脚口偏小，裤长受脚面倾斜角度的 制约而不能任意加长，裤脚口偏大，裤长则可适量加长，裤脚口适中，则裤长在前述两 者之间。
第三节 西裤的款式变化
牛仔裤款式外形特征
款式特征：贴体紧身，装腰，前片无裥，斜 袋、门里襟装拉链。后片拼后翘，贴袋左右各一。 裤腰、门襟、脚口、裤带袢(7根)、前袋口、后贴 袋、后翘、侧缝均缉明线。
女西裤结构制图
（3）制图：
1.画矩形abcd：ab=H/2+1.5H/10（总档宽) ac=裤长-腰头
2.立档深、上档长（CRL): 25cm 3.臀围线（HL): 2立档深/3 4.中档线（膝围线）：
臀围线到脚口线中点，往臀围线上升 4CM 5.前臀宽：H/4-1 6.后臀宽：H/4+1
7.小／前档宽：0.4H/10 8.大／后档宽：1.1H/10 9.前中线（前烫迹线）：
向侧缝处1cm弧线连接前侧缝腰围点前烫迹线到侧缝处07点平均2等分前烫迹线处做褶宽前烫迹线处做褶宽2cm褶长354cm
裤装原型结构制图
一 裤子的分类
制图步骤：
(1) 制图尺寸：单位：cm
规格表:160/68A
号型
裤长 腰围 臀围
160/68A 98 70 94
脚口宽 腰头 SB
20
3
(2) 制图比例：1:5
பைடு நூலகம்
侧缝线（前立档深）点向后片进 1cm，与前档宽点的中点做垂线 10.后中线（后烫迹线）：
侧缝线（后立档深）点向前片进 1cm，与后档宽点的中点做垂线 11.前脚口宽：
前中线（前烫迹线）左右各SB/2-1
12.前中档宽（膝围宽）：前脚口宽＋1 13.前侧缝腰围点： b点向a点1cm,向上0.7cm。
14.前门襟点：向侧缝处1cm，弧线连接前侧缝 腰围点，前烫迹线到侧缝处0.7点平均2等分， 前烫迹线处做褶宽2cm,褶长3.5-4cm; 等份处做省宽2cm,省长11cm
15.完善前侧缝弧线： 前腰围点－HL－上档长－中档线－脚口线
16.后脚口宽： 后中线（后烫迹线）左右各SB/2+1
17.后中档宽（后膝围宽）：后脚口宽＋1 18.后上档深往右1cm
男西裤结构制图ppt课件
2021/6/16
18
二、常规裤装结构设计——男西裤
（五）制图要领与说明 1、男西裤基本直裆长如何 确定？
2021/6/16
19
二、常规裤装结构设计——男西裤
（六）男裤款式变化要点 1、廓形设计变化
2021/6/16
20
二、常规裤装结构设计——男西裤
（六）男裤款式变化要点 2、口袋设计变化
裤侧袋 裤后袋
2021/6/16
21
二、常规裤装结构设计——男西裤
（六）男裤款式变化要点
3、裤腰褶设计：前裤腰褶裥根据腰臀差数设双褶、单褶和无褶 三种形式； 4、裤长设计：长裤、九分裤、七分裤、短裤 5、裤脚口边设计：
2021/6/16
22
（七）作业5
男西裤 1：1 结构制图
要求： 1、布局完整、美观，包括：标题、款式图正背面、结构图、制 图规格表； 2、制图准确误差小； 3、结构线（包括外轮廓以及省线等）需要加粗，与基础线的粗 细加以区别； 4、曲线要画圆顺； 5、进行完整的尺寸标注。
档缝20弧21/线6/16、后侧缝弧线、后脚口弧线）；
15
四、零部件结构制图：
2021/6/16
16
二、常规裤装结构设计——男西裤零部件制图
四、零部件结构制图： 7、斜插袋袋布 8、前裆垫布
2021/6/16
17
二、常规裤装结构设计——男西裤零部件制图
9、斜插袋袋垫 布、里襟 10、门襟 11、后袋垫布 12、后袋布
5
西装三件套
2021/6/16
6
西装三件套
2021/6/16
7
3、背带裤
2021/6/16
做一条牛仔裤·裤子纸样的结构制图
做一条牛仔裤·裤子纸样的结构制图女西裤主要制图公式单位：CM一、前裤片制图顺序开格顺序（图3-9）（1）下平线（基本线）：与布边垂直，以纬向作横线。
（2）上平线（裤长线）：按裤长-3+1 cm，由下平线量上，作横线。
（3）侧缝直线：由布边量进2CM作竖线，相交于下平线和上平线。
（4）横裆线（裆深线）：按1/5臀围+4.5CM取直裆高，由裤长线量下，作横线。
（5）臀围线：由横裆线量上7CM，作横线。
（6）中裆线：取臀围线与下平线距离的中点再提高2CM，作横线。
（7）前裆直线（臀围宽线）：按1/4臀围-1.5CM，在臀围线上，由侧缝直线量进，作竖线。
（8）小裆宽：按1/20臀围-1CM，在横裆线上，由前裆直线量出，作点。
（9）前烫迹线（裤中线）：在横档线上，先由侧缝直线量进0.5CM作横裆宽点，后再量至小裆宽点两等分，作竖线。
（10）脚口宽：按1/2脚口宽-2CM，在下平线上，以烫迹线为中点，两侧平分，定出前脚口宽，作点。
（11）中裆宽：在下平线的脚口宽点与小裆宽的1/2处作斜线，从而定出中裆的基本宽。
（12）前裆内撇线：定数0.5CM，以前裆直线与上平线偏进0.5CM，作斜线。
（13）前腰口宽：按1/4腰围+6CM，在上平线上，由内撇线量起。
外轮廊线（图3-10）（1）前腰口线：由上平线与前裆内撇线交点降低0.5CM至褶边画弧线，褶边至腰口划直。
（2）前裆弧线（小裆弧线）：臀围线至横裆线的1/3与小裆宽线的1/2作一条斜线，臀围线至横裆线的2/3与小裆宽作另一条斜线，由两条斜线顺势划出画线与前裆内撇线相连画顺。
（3）内侧缝弧线：由小裆宽到中裆宽到脚口宽弧线划顺。
（4）外侧缝弧线：由腰口线划出弧线通过臀围线至横裆宽点连顺，再由横裆宽点至中裆宽作直线，中间凹进0.3CM弧线连顺直至脚口，侧缝弧线一定要连接画顺。
内结构（图3-11）（1）裥褶位：前褶量4CM，以烫迹线为界，左右之比为2：1，褶尖至横裆止。

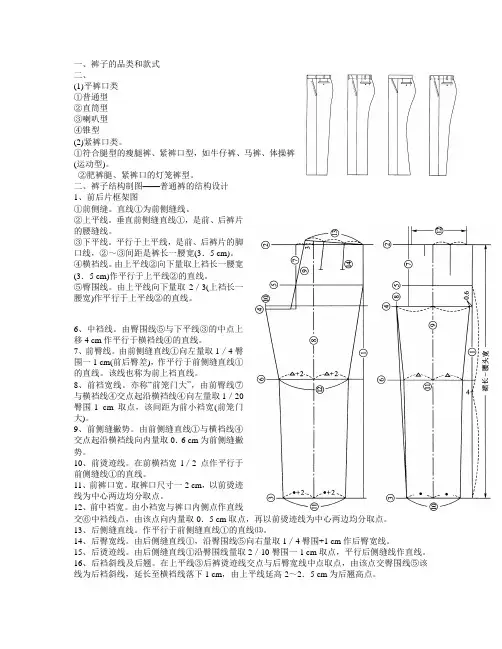

裤子的裁剪：基本款、直筒、锥裤
一、裤子的品类和款式二、(1)平裤口类①普通型②直筒型③喇叭型④锥型(2)紧裤口类。
①符合腿型的瘦腿裤、紧裤口型，如牛仔裤、马裤、体操裤(运动型)。
②肥裤腿、紧裤口的灯笼裤型。
二、裤子结构制图——普通裤的结构设计1、前后片框架图①前侧缝。
直线①为前侧缝线。
②上平线。
垂直前侧缝直线①，是前、后裤片的腰缝线。
③下平线。
平行于上平线，是前、后裤片的脚口线，②～③间距是裤长一腰宽(3．5 cm)。
④横裆线。
由上平线②向下量取上裆长一腰宽(3．5 cm)作平行于上平线②的直线。
⑤臀围线。
由上平线向下量取2／3(上裆长一腰宽)作平行于上平线②的直线。
6、中裆线。
由臀围线⑤与下平线③的中点上移4 cm作平行于横裆线④的直线。
7、前臀线。
由前侧缝直线①向左量取1／4臀围一1 cm(前后臀差)，作平行于前侧缝直线①的直线。
该线也称为前上裆直线。
8、前裆宽线。
亦称“前笼门大”，由前臀线⑦与横裆线④交点起沿横裆线④向左量取1／20臀围-1 cm取点，该间距为前小裆宽(前笼门大)。
9、前侧缝撇势。
由前侧缝直线①与横裆线④交点起沿横裆线向内量取0．6 cm为前侧缝撇势。
10、前烫迹线。
在前横裆宽l／2点作平行于前侧缝线①的直线。
11、前裤口宽。
取裤口尺寸一2 cm，以前烫迹线为中心两边均分取点。
12、前中裆宽。
由小裆宽与裤口内侧点作直线交⑥中裆线点，由该点向内量取0．5 cm取点，再以前烫迹线为中心两边均分取点。
13、后侧缝直线。
作平行于前侧缝直线①的直线⒀。
14、后臀宽线。
由后侧缝直线①，沿臀围线⑤向右量取1／4臀围+1 cm作后臀宽线。
15、后烫迹线。
由后侧缝直线①沿臀围线量取2／10臀围一1 cm取点，平行后侧缝线作直线。
16、后裆斜线及后翘。
在上平线③后裤烫迹线交点与后臀宽线中点取点，由该点交臀围线⑤该线为后裆斜线，延长至横裆线落下1 cm，由上平线延高2～2．5 cm为后翘高点。
缝线沿横裆线④向右量取1／10臀围+lcm为后裆宽(后笼门大)。
裤子结构制图
围裆臀围腿根围甬裆）膝围（中踝围（裤臀上] 上裆臀I下裤子结构制图：1、前侧缝。
直线①为前侧缝线。
2、上平线。
垂直前侧缝直线①，是前、后裤片的腰缝线。
3、下平线。
平行于上平线，是前、后裤片的脚口线，②〜③间距是裤长一腰宽（3.5 Cm）O4、横裆线。
由上平线②向下量取上裆长一腰宽（3. 5 Cm）作平行于上平线②的直线。
5、臀围线。
由上平线向下量取2/3（上裆长一腰宽）作平行于上平线②的直线。
6中裆线。
由臀围线⑤与下平线③的中点上移 4 Cm作平行于横裆线④的直线。
7、前臀线。
由前侧缝直线①向左量取1/4臀围一 1 cm（前后臀差）,作平行于前侧缝直线①的直线。
该线也称为前上裆直线。
8、前裆宽线。
亦称前笼门大”由前臀线⑦与横裆线④交点起沿横裆线④向左量取 1 /20臀围-1 Cm取点，该间距为前小裆宽（前笼门大）。
9、前侧缝撇势。
由前侧缝直线①与横裆线④交点起沿横裆线向内量取0. 6 Cm为前侧缝撇势。
10、前烫迹线。
在前横裆宽I/2点作平行于前侧缝线①的直线。
11、前裤口宽。
取裤口尺寸一 2 cm,以前烫迹线为中心两边均分取点。
12、前中裆宽。
由小裆宽与裤口内侧点作直线交⑥中裆线点，由该点向内量取0. 5 Cm 取点，再以前烫迹线为中心两边均分取点。
13、后侧缝直线。
作平行于前侧缝直线①的直线（13）。
14、后臀宽线。
由后侧缝直线①，沿臀围线⑤向右量取 1/4臀围+1 Cm作后臀宽线。
15、后烫迹线。
由后侧缝直线①沿臀围线量取 2/10臀围一 1 Cm取点，平行后侧缝线作直线。
16、后裆斜线及后翘。
在上平线③后裤烫迹线交点与后臀宽线中点取点，由该点交臀围线⑤该线为后裆斜线，延长至横裆线落下1 cm，由上平线延高2〜2. 5 Cm为后翘高点。
17、后裆宽。
亦称后笼门大”由后裆缝线沿横裆线④向右量取1/10臀围+I Cm为后裆宽（后笼门大）。
18、后裤口宽。
以裤烫迹线为中心，按前裤口尺寸两边各加 2 cm,为后裤口宽。
电子课件-《服装结构制图(第三版)》-A18-3644 第三章 裤装结构制图
裤长与人体的关系
三、裤装围度与人体的关系
裤装成品腰围尺寸的设置要考虑到人体呼吸、蹲坐等动作与就餐后人 体腹围的增加以及季节等因素。同时，裤装还要考虑到人体进行坐、弯腰、 下蹲、行走时人体臀部的尺寸变化，根据裤装的宽松度，一般将裤装分为 紧身型、适体型和宽松型三大类。
裤装腰围与臀围放松量参考表
单位：cm
不同裤子上裆与人体关系
裆宽比例关了满足人体的运动而产生的。当人体下蹲时，由 于后裤片长度不够，将会向下拉扯裤腰，人体就会感觉非常不舒服。因此， 后裤片需要在后裆缝处适当地加放起翘量。
起翘产生原因
七、臀腰差处理位置
休闲裤裤片及腰结构图
哈伦裤结构制图
哈伦裤也称胯裆裤、掉裆裤、吊裆裤等。
哈伦裤的特点是裤裆宽松，可随意改变的裤子裆部大小，裆部大多比
较低。
哈伦裤制图规格尺寸表
单位：cm
裤片结构
哈伦裤裤片结构图
马裤结构制图
马裤分为传统马裤和现代马裤。传统马裤因多数使用无弹力面料，而
使得裤子有着独特的样式。传统马裤因需要搭配马靴穿着，所以裤腿的小
第一节 裤装结构与人体的关系 第二节 女西裤结构制图 第三节 男西裤结构制图 第四节 牛仔裤结构制图 第五节 裤装的结构变化
第一节 裤装结构与人体的关系
裤装是包裹人体臀、腹并区分 两腿的基本着装形式。裤装的外 形轮廓由裤长、上裆、腰围、臀 围、横裆、中裆及脚口等几大环 节构成。
裤装示意图
一、裤装与人体下肢的关系
臀腰差一般可以通过八个部位来分配，从前裤片中心开始依次为：① 前中劈势；②前中褶裥；③前侧褶裥；④前侧缝劈势；⑤后侧缝劈势；⑥ 后侧省道；⑦后中省道；⑧后中困势。
裤子制版课件
（三）牛仔裤结构制图
参考规格
单位：cm 号模：170/xA 裤长：104 腰围：78 臀围：100
（四）休闲裤结构制图1
（四）休闲裤结构制图2
参考规格：（单位：cm) 裤长：102.5 臀围：88 腰围：71 中档：44 脚口：53
五、七分裤结构制图
参考规格：（单位:cm) 裤长：83 臀围：98 腰围：70 脚口：50
第三章
裤子制板
KUZI GONG YE ZHIBAN
裤子制板
一、裤子简介 二、裤子结构制图 三、裤子推板
裤子简介
裤子分类：
按穿着对象的年龄，可分为成人裤、童裤等； 按穿着对象的性别，可分为男裤女裤；按形 态特征，可分为长裤、中裤、短裤等；随着 流行趋势和倾向可分时装裤、骑士裤、踏脚 裤、健美裤等等。但就其类型来说不外乎适 身型、紧身型、松身型三种变化。对学习者 来说，要掌握其构成原理，制图要领和变化 规律，达到举一反三灵活应用的目的。
二、裤子结构制图
一、男西裤结构制图 二、女西裤结构制图 三、牛仔裤结构制图 四、休闲裤结构制图 五、七分裤结构制图 六、短裤结构制图 七、特体裤结构制图
（一）男西裤结构制图
参考规格（单位： cm） 号模： 170/xA 裤长：85 腰围： 78 臀围： 100
（二）女西裤结构制图
参考规格（单位： cm） 号模： 170/xA 裤长： 104 腰围： 78 臀围： 100
（六）短裤结构制图
六、短裤结构制图
（七）特体裤结构制图
——凸腹体
?为了使西裤适应凸腹体的需 要，达到适体、美观的效果， 我们对西裤进行调整变成凸腹 体裤。 ?操作要点： （1）加长前裆缝，前裆缝向 外撇出 （2）减少臀腰差，前腰口设 一个省
《裤装基本结构分析》课件
详细描述：直筒裤结构设计通常采用直线裁剪，裤管上下宽度一致，整体造型简 约经典。这种结构设计适合各种场合穿着，是裤装中的基础款式。
牛仔裤结构设计案例
总结词：时尚个性
详细描述：牛仔裤结构设计通常采用直筒或紧身设计，具有时尚个性的外观。其结构设计注重细节处 理，如口袋、腰部和腿部线条的处理，以突出时尚感。牛仔裤适合不同年龄段的人群穿着，是时尚休 闲的代表。
裁剪方法
根据裤型和尺寸要求，先确定裤 子的基本结构，然后按照纸样进
行裁剪。
注意事项
确保裁剪的准确性，注意布料的 纹理和图案，保持一致性。
裤装的缝制工艺
缝制工具
使用缝纫机、针线、缝纫剪刀等工具进行缝制。
缝制方法
按照设计要求，将裁剪好的裤子部件进行缝合， 注意缝线的质量和稳定性。
注意事项
保持缝纫机的清洁和保养，注意线迹的整齐和美 观。
麻质
天然纤维，强度高，吸 湿性好，但易起皱。
丝绸
天然纤维，光滑柔软， 有光泽，但易皱。
化纤
人造纤维，如涤纶、尼 龙等，不易起皱，但透
气性较差。
材料对裤装结构的影响
材料的弹性
材料的纹理
材料的弹性会影响裤装的贴合度和舒 适度，从而影响裤装的结构设计。
材料的纹理会影响裤装的外观和触感 ，从而影响消费者的购买意愿。
裤装结构设计的方法
01
02
03
原型法
利用原型纸样进行结构设 计，通过调整原型来适应 不同款式和尺寸需求。
立体裁剪法
通过直接在人体模型上进 行裁剪，获得符合人体曲 线的裤装结构。
平面裁剪法
根据设计图纸和尺寸要求 ，在平面上进行裁剪，完 成裤装结构设计。
男西裤结构制图
15：3.2
公式：中裆-2
劈势0.5
1
女西裤结构图
2
女西裤结构图
不同点： 1、后省量与省的定位方法。 2、袋位（前片、后片）
3
男西裤结构图
内部结构线：裥、省、袋的绘画
4
不同点：
1、省、裥的量（由款式决定）
5
2、脚口绘画 （短裤下裆低落的原因
短裤装后裆缝低落原理 ：
• 后裆缝低落量大于普通长度的西裤，达 2-3厘米，主要是为了使前后裤片拼接后 弧线仍保持圆顺。（按一般低落量0.7厘 米左右制成的西短裤结构图，其脚口拼 节后效果（脚口弧线不圆顺，有凹角）
• 后裆缝低落量加大之后，在前后裤片中， 脚口弧线与侧缝、下裆缝组成的角度均 为近似直角，因此前后裤片拼接后脚口 弧线能保持圆顺状态。
6
ห้องสมุดไป่ตู้
7
裤装结构制图
裤装结构制图裤装结构设计下装结构种类直身裙(H=H*+4,6cm) 高腰裙装上 A型裙(H=H*+6,12cm) 连腰变基本裆波浪裙(H=H*+,12cm) 低腰化结构裙裤 H 分割结裤装贴体裤 (H=H*+?6cm) 垂褶构较贴体裤 (H=H*+6,12cm) 波浪较宽松裤(H=H*+12,18cm)宽松裤 (H=H*+,18cm)第一节、裤装原型一、裤装的控制部位及规格确定裤装的放松量是指在净体腰围和臀围的基础上所加的宽裕量。
服装放松量主要有三个作用:第一是为了满足人体活动的需要;第二是为了容纳内衣层次的增加;第三是为了表现服装的形态效果。
在量体中，虽然量体的准确与否是十分关键的，但放松量的确定也是至关重要的。
放松量的合理加放一般很不容易把握，这是因为放松量不仅受到人体活动的影响，还受到款式、品种、年龄、性别、体型、爱好、面料等因素的影响。
应对上述影响因素综合分析，来确定放松量。
因此，我们应对上述影响因素进行综合分析，来确定放松量。
表4—1提供了裤装放松量的参考数值:裤装的放松量cm0,1有时为负贴体 1,2 5,8 3,6 值较贴体 2,3 1,2 8,14 6,12若脚口处抽摺，应宽松 14以上 12以上加2,3CM注意事项若内穿一条羊毛裤或尼龙裤，须另加1.5,2;一条绒线裤或毛裤，另加3,4。
图中，贴体是指某部位的放松量处于最小范围内所呈现的穿着效果，如牛子裤、健美裤等;较贴体是指某部位的放松量处于合体适中范围内所呈现的穿着效果，如直筒裤、西式短裤、西裤等;宽松是指某部位的放松量处于较大或很大范围内所呈现的穿着效果，如萝卜裤、太子裤、灯笼裤等。
二、裤装原型裤装原型是所有裤装结构中最基本、最简单的一种裤装裁剪结构图。
它高度概括了裤子结构的最主要特征，使之成为不受男、女性别差异、成人、儿童大小差别及季节、内外穿着差异等因素限制的通用裤原型。
此外，它的裁剪结构有很简单，既没有繁杂的比例分配，又没有过多的步骤和线条，任何多变的四季裤子都能从中变化而来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
后片： ① 延长要辅助线 ② 落裆：从立裆深线下降1-1.5 ③ 大裆宽：H/10+1 ④ 裤中线：后裆直线向上量取与
前裆直线到裤中线相 等的距离△ ⑤ 后裆斜线：落裆线与后裆直线
的交点至后裆直线 与裤中线中点连线 ⑥ 后裆起翘：H/20-2.5 ⑦ 后臀宽：H/4+1 ⑧ 裤口宽：脚口线上裤中线左 右两边各量取 SB/2+1
（2）人体的基本构造
骨骼、肌肉和皮肤共同形成了人体的 外部特征。 骨骼
人体有206块骨头，它们是支撑人体 形状的支架由头骨、躯干骨（脊椎、 胸廓）、上肢骨、下肢骨大部分组成。 肌肉
人体有500余块肌肉，和服装制作相 关联的是运动关节、的骨骼肌，这些 肌肉的收缩决定着服装的运动量。 脂肪和皮肤
皮下的脂肪使外部体型产生变化， 从而也对服装的造型产生变化。
⑦
①
②
⑧
③
⑦
⑤ 前侧缝线和后侧缝线
④
④
⑥ 前裤摆线和后裤摆线 ⑦ 前挺缝线和后挺缝线
⑨ ⑤
⑨ ⑤
⑧ 臀围线
⑨ 髌骨线
⑥
⑥
基本裤装结构制图
制图基础知识——制图规则
① 图线清晰：同一图纸中同类图线的粗细应一致，虚线、点划线及双点划线线段长短和间隔应相等。 ② 结构准确 ③ 轮廓线流畅符合人体表面曲线 ④ 尺寸标注清楚合理：服装各部位和零部件的实际大小以图样上所标注的尺寸数值为准
股关节、膝关节： 根据穿着目的，选择适当的
活动范围。
臀大肌： 其形态决定裤子后部的贴合性
下肢内侧面肌群（半腱肌、半膜肌、 股薄肌）
连同腹股沟的状态以及股底点的位置 共同决定着横裆的围度
内腓肠肌、外腓肠肌： 与紧身裤的设计有关
基本裤装结构制图
制图基础知识——尺寸测量
（1）测量要领
被测量者应穿紧身裤、适当高度的高 跟鞋，在腰围处加入细带标注其位置，并 保持水平。
大腿围：大腿最粗部位一周长度。
膝围：膝关节中央一周
小腿围：小腿最丰满处围量一周。
脚腕围：脚踝处围量一周。
实际应用时裤口的宽度为（前臀宽-3）cm
基本裤装结构制图
裤子各部位名称
①
① 前腰线和后腰线
② 前中线和后中线（立裆或直裆）
⑧
③ 前裆弯线（小裆线）和后裆弯线（大裆线）
④ 前内缝线和后内缝线
② ③
基本裤装结构制图
基本裤装结构制图——结构制图（净粉）
（2）制图步骤
后片： ⑨ 中裆宽：裤中线两侧各量
取后脚口宽+1 ⑩ 腰围宽：W/4+1+省（2） ⑪ 大裆弧线：垂直线的1/3 ⑫ 省：省位裤中线到腰围宽
点的1/2；省2cm； 省长7cm ⑬ 圆顺内外侧缝线、大裆弯 线。
基本裤装结构制图
基本裤装结构制图——裤装结构分析
前片： ⑥ 臀围宽：由前侧线向上量取
H/4-1 ⑦ 小裆宽：臀宽线向上量取
H/20-1 ⑧ 裤中线：侧缝线到小裆宽点
的1/2 ⑨ 脚口宽：脚口线上裤中线左
右两边各量取 SB/2-1 ⑩ 中裆宽：小裆宽的1/2到脚口 宽点的连线，交到 中裆线上的一点到 裤中线的距离=○
基本裤装结构制图
基本裤装结构制图——结构制图（净粉）
（5）裤口向内收紧的裤子 无带裤、灯笼裤、后妃裤、马裤、布鲁姆式灯笼裤
基本裤装结构制图
基本裤装结构制图——裤子的分类
（6）其它裤型 褶裤、伊斯兰裤、松腰裤、工装裤、牛仔裤
基本裤装结构制图
基本裤装结构制图——结构制图（净粉）
（1）规格尺寸 170/76A
部位 裤长 腰围 臀围 脚口宽 腰头宽 尺寸 TL W H SB
裤子结构与工艺
—基本裤装结构制图
基本裤装结构制图
制图基础知识 基本裤型结构制图 裤子打版训练
基本裤装结构制图
制图基础知识
• 人体知识 • 尺寸测量 • 裤子各部位的线条及名称 • 制图规则 • 服装号型系列简介
基本裤装结构制图
制图基础知识——有关于人体
（1）人体的区域划分和连接点
（1）裤子基本纸样放松量的加放
① 腰围
腰围在考虑动作幅度的变化（如蹲下、 坐下）的放量应是1.5-3cm,而人体在 生理上有2cm左右的压迫对身体没有多 大影响，故腰围可以不加放量甚至有时 可以收缩2cm左右。
② 臀围
臀围在加放量时既要考虑加放松度和 运动度（如蹲下、坐下），同时又要保 证臀部平整的造型，故臀部的放松度应 保持在基本放松度的范围内即2.5cm4cm之间，而裤子又多了裆部的结构故 裤子的基本放松度为6cm
（2）测量位置和方法
腰围：以腰部最凹处以下3cm为测点，水 平测量一周。 中臀围：腰围最凹处和大转子的1/2处水
平测量一周 臀围：以大转子为测点，水平测量一周
（测量时不宜过紧，对于腹部较突出、大腿 较发达的特殊体型，测量时预估多余的量，防 止尺寸不足）
基本裤装结构制图
制图基础知识——尺寸测量
裤长： 以从腰围线以下3cm 到脚踝处的直线距离为基准， 根据设计要求进行增减。
基本裤装结构制图
基本裤装结构制图——裤装结构分析
(2) 前后裤片省量的确定
裤子在臀腰部的和梯度高忠实于实体。虽然各种裤子基本型省量的设定不尽相同， 但是它们都遵循前身施褶量小于后身的原则。
基本裤装结构制图
基本裤装结构制图——裤装结构分析
（3）前、后裆弯结构形成的依据
① 前裆弯小而平缓，大裆弯大而陡急 吻合人体腹臀构造，有利于人体臀 部的运动（人体前屈大于后弯）
② 增加横裆时应注意三个问题 a. 增加横裆的宽度而不宜增加其深度
立裆远离身体不利于腿部运动 b. 无论横裆增幅多少，始终保持小裆宽
小于后裆宽。 c. 为了保持平衡，增加横裆量的同时，
也要相应增加臀部松量。
大腿内侧肌群的厚薄及骨盆底部的构造也 决定着横裆的大小。
基本裤装结构制图
基本裤装结构制图——裤装结构分析
基本裤装结构制图
制图基础知识——服装号型系列简介
男装：
基本裤装结构制图
制图基础知识——服装号型系列简介
女装：
基本裤装结构制图
基本裤装结构制图
• 裤子的分类 • 基本裤装结构制图（净粉） • 裤装结构分析
基本裤装结构制图
基本裤装结构制图——裤子的分类
（1）裤腿呈直筒造型的裤子 直筒裤、翻边裤、卷烟裤、面袋裤、剪短裤、百慕大短裤、牙买加短裤、超短裤
（4）后翘、后裆斜线与后裆弯的关系 ① 后裆斜线、后翘与后裆弯的关系成正比（后裆斜度越明显，起翘越大，
后裆宽度越大。） ② 后裆斜线的斜度的设计依据为臀部的挺度和臀部前屈活动量的大小。
臀部挺度和前屈量越大，后中线斜度、后翘量和后裆宽度越大，反之越小。
图纸中尺寸一律以cm（厘米）为单位 每一尺寸一般只标注一次，并应标注在最清晰的图形上
基本裤装结构制图
制图基础知识——制图规则
图线画法及用途表
基本裤装结构制图
制图基础知识——服装号型系列简介
号型（1998年6月1日起实行，由高度、围度加体型类别来表示服装规格） （1）定义
号：指人体的身高，以厘米为单位，是设计和选购服装长短的依据 型：指人体的上体胸围和下体腰围，是设计和选购服装肥瘦的依据
（2）制图步骤
前片： ⑪ 前裆斜线：前裆直线偏进
0.5 ⑪ 腰围宽：W/4-1+褶（4.5） ⑫ 小裆弧线：取垂直线的2/3点
画顺。 14 褶位：裤中线向上2.5
裤中线与侧缝线1/2 15 褶宽：2.5（活褶）2
（丁字褶） 16画前腰口线、圆顺。
基本裤装结构制图
基本裤装结构制图——结构制图（净粉）
单位 102 76 98 22 3.5
cm
（2）制图步骤
前片： • 基础线：水平线、垂直线 • 裤长：由上平线向左量取
L-3.5 ③ 立裆深线：由上平线向左
量取H+L/8 ④ 臀围线：立裆深的1/3 ⑤ 中裆线：臀围线到脚口线
的1/2
基本裤装结构制图
基本裤装结构制图——结构制图（净粉）
（2）制图步骤
（2）体型分类（分为四种类别，计算方法：胸围-腰围）
男装：Y型：22~17cm A型：16~12cm B型：11~7cm C型：6~2cm 女装：Y型：24~19cm A型：18~14cm B型：13~9cm C型：8~4cm
（3）号型系列
号型系列以各体型中间体为中心，向两边依次递增或递减组成。服装规格以系列 号型为基础按需加放松量进行设计。
人体四大区域，九个体块并由连 接点连接。 四大区域：头部、上肢、下肢、 九大体块：头，上臂、前臂、手（上
肢），大腿、小腿、足 （下肢），胸部、臀部 （躯干） 八个结点：颈部、肩部、腰部、肘 关节、腕关节、大转子、 膝关节、踝关节 共同形成人体构造和运动规律所 制约的动态体。
基本裤装结构制图
制图基础知识——有关于人体
下裆长：从耻骨点最下端直 线测量至脚踝处。
上裆长：裤长基础值-下裆长 股上长（腰线至腹股沟的距 离）：被测者坐在木凳上 （凳高以落座后大腿与地面 持平为佳）然后从腰线至凳 面随体测量
基本裤装结构制图
制图基础知识——尺寸测量
臀长：腰围线至臀围线的长度
上裆前后长：腰围前中心线通过裆下 量至腰围后中心线的长度。
基本裤装结构制图
制图基础知识——有关于人体
（3）裤子与人体
下肢
臀部
骨盆（胯骨） 臀大肌
大转子
股直肌
大腿
股骨
股内肌Leabharlann 膝关节股外肌小腿
腓骨、胫骨
内腓肠肌 外腓肠肌
踝关节
足
大转子：臀围线位置的标准 膝关节：下装变化的基准线 腓骨头（踝关节）：裤长的标准
