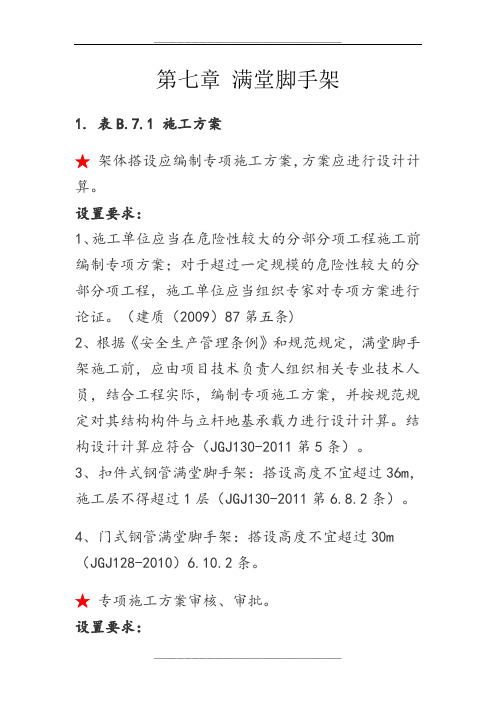

第七章满堂脚手架

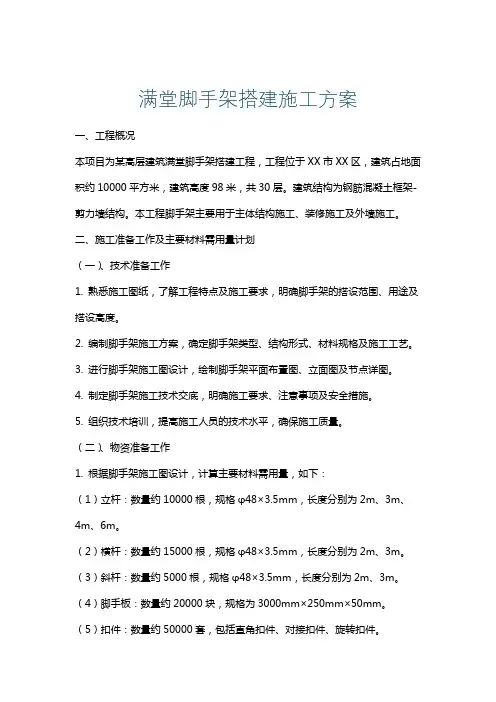

1. 表B.7.1 施工方案

★架体搭设应编制专项施工方案，方案应进行设计计算。

设置要求：

1、施工单位应当在危险性较大的分部分项工程施工前编制专项方案；对于超过一定规模的危险性较大的分部分项工程，施工单位应当组织专家对专项方案进行论证。（建质（2009）87第五条)

2、根据《安全生产管理条例》和规范规定，满堂脚手架施工前，应由项目技术负责人组织相关专业技术人员，结合工程实际，编制专项施工方案，并按规范规定对其结构构件与立杆地基承载力进行设计计算。结构设计计算应符合（JGJ130-2011第5条）。

3、扣件式钢管满堂脚手架：搭设高度不

宜超过36m，施工层不得超过1层

（JGJ130-2011第6.8.2条）。

4、门式钢管满堂脚手架：搭设高度不宜

超过30m（JGJ128-2010）6.10.2条。

★专项施工方案审核、审批。

设置要求：

1、施工单位应在危险较大的分部分项工

程施工前编制专项方案；对于超过一定规模的危险较大的分部分项工程，施工单位应当组织专家对专项方案进行论证。（建质【2009】87号)第五条

2、满堂脚手架施工前应根据《危险性较

大的分部分项工程安全管理办法>(建质(2009) 87号）及《广东省住房和城乡建设厅关于<危险性较大的分部分项工程安全管理办法>的实

施细则》(粤建质(2011) 13号）文件规定，由施工企业技术部门组织本单位施工技术、安全、质量等部门的专业技术人员进行审核，经

审核通过的，由施工企业技术负责人签字，加盖单位法人公章后报监理企业，由项目总监理工程师审核签字并加盖执业资格注册章。（建质【2009】87号)第八条

3、相关技术用表可参照《广东省建筑施工安全管理资料统一用表》（2011版）——GDAQ21101、GDAQ21102、GDAQ21103、GDAQ431

4、GDAQ2314-1。

2. 表B.7.2 架体基础

★架体基础应平整、夯实，并应符合专项施工方案要求。

★架体底部应按要求设置垫板，且垫板的规格应符合规范和方案要求。

★架体底部应按规范要求设置底座。

★架体底部应按规范要求设置扫地杆。

★架体基础应按规范要求采取排水措施。

设置要求：

1、满堂脚手架应清除搭设场地杂物，按规范和方案要求平整、夯实搭设场地。参考图例B.7.2——1。

2、脚手架地基与基础应根据脚手架所受荷载、地基承载力、搭设高度、搭设场地情况，符合《建筑地基基础工程施工质量验收规范》（GB50202-2002）有关规定。

3、压实填土地基应符合《建筑地基基础设计规范》（GB5007）规定；灰土地基应符合《建筑地基基础工程施工质量验收规范》（GB50202-2002）相关规定。

4、立杆垫板或底座底面标高宜高于自然地平50mm～100mm。（JGJ130-2011第7.2.3条，JGJ128-2010第6.8.3条）参考图例B.7.2——1。

5、脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。（JGJ128-2010第6.3.3条）参考图例B.7.2——2。

6、当脚手架搭设在永久性建筑结构混凝土基面时，立杆下底座或垫板可根据情况不设置。（JGJ130-2011条文说明第6.3.1条）参考图例B.7.2——3。

7、脚手架基础经验收合格后，应按专项施工方案的要求放线定位。

8、底座:

1）扣件式钢管脚手架焊接底座应采用Q235A钢，焊条应采用E43型，底板的底边厚8mm,边长150×150mm。（建筑施工手册第四版5-2-1-1第2条）参考图例B.7.2——5。2）底座安放应符合下列规定：

①底座、垫板均应准确的放在定位线上；

②垫板应采用长度不少于2跨、厚度不小于50mm、宽度不小于200mm的木垫板。（JGJ130-2011第7.3.3条）参考图例B.7.2——1、B.7.2——2。

9、脚手架必须设置纵、横向扫地杆。扣件式钢管脚手架纵向扫地杆应采用直角扣件固定在距钢管底端不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。（JGJ130-2011第6.3.2条）参考图例B.7.2——1、2、3、4。

10、脚手架扫地杆设置应根据所选用架料，按相应规范要求设置。

11、架体基础应按规范和方案要求采取排水措施。参考图例B.7.2——1。

3. 表B.7.3 架体稳定

★架体应按规范和方案要求设置水平剪刀撑或专用斜杆。

设置要求：

1、架体四周与中间应按规范和方案要求设置竖向剪刀撑或专用斜杆，扣件式钢管满堂脚手架应在架体外侧四周及内部纵、横向每6m至8m由底至顶设置连续竖向剪刀撑；当架体搭设高度在8m以下时，应在架顶部设置连续水平剪刀撑；当架体搭设高度在8m及以上时，应在架体底部、顶部及竖向间隔不超过8m分别设置连续水平剪刀撑。水平剪刀撑宜在竖向剪刀撑斜杆相交平面设置。剪刀撑宽度应为6m～8m。（JGJ130-2011第6.8.4条）

2、剪刀撑应用旋转扣件固定在与之相交的水平杆或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。（JGJ130-2011第6.8.5条）

★架体高宽比超过规范要求时应采取与结构拉结或其它可靠的稳定措施。

设置要求：

1、扣件式钢管满堂脚手架的高宽比不宜大于3，当高宽比大于2时，应在架体的外侧四周和内部水平间隔6m～9m、竖向间隔4m～6m设置连墙件与建筑结构拉结，当无法设置连墙件时，应采取设置钢丝绳张拉固定等措施。（JGJ130-2011第6.8.6条）

2、门式钢管满堂脚手架的高宽比不应大于4（JGJ128-2010）6.10.2条；对高宽比大于2时的满堂脚手架，宜设置缆风绳或连墙件等有效措施防止架体顷覆，缆风绳或连墙件设置宜符合下列规定：

1）在架体端部及外侧周边水平间距不宜超过10m设置，宜与竖向剪刀撑位置对应设置；2）竖向间距不宜超过4步设置。（JGJ128-2010第6.10.8条）

4. 表B.7.4 杆件锁件

★架体立杆间距、水平杆步距应符合设计和规范要求。

表B.7.4 常用敞开式满堂脚手架结构的设计尺寸
