拱圈施⼯⽅案呈祥桥拱圈施⼯⽅案⼀、⼯程概况嘉祥县呈祥⼤桥位于嘉祥县县城东，呈祥⼤道朱楼庄段，连接嘉祥县⾄开发区、济宁的交通要道。
该桥设计荷载等级为公路-Ⅰ级，桥梁总长度75.642⽶，桥⾯宽度43.9⽶。
本桥采⽤实腹式等截⾯圆弧拱，拱轴线为圆曲线型式，共3孔，净跨径：14,20,14m；主拱圈圆曲线半径为14.95m，副拱圈圆曲线半径为10.55m。
拱桥主拱圈净跨径Lo=20.0m，净⽮⾼fo=4.0m，fo/Lo=1/5,副拱圈净跨径Lo=14.0m，净⽮⾼fo=2.8m，fo/Lo=1/5。
本桥主、副拱圈均采⽤钢筋混凝⼟结构，其中C30混凝⼟1975⽅，Ⅰ级钢筋77.9吨，Ⅱ级钢筋162.2吨。
⼆、施⼯准备1、施⼯组织机构（1）、施⼯组织机构成⽴拱圈施⼯质量管理⼩组，以项⽬经理为组长，质量管理⼩组下设⼏个职能部门，把质量措施切实落实到施⼯的全员、全⽅位和全过程中。
⼯程部、质安部对全过程进⾏重点监督和全⽅位服务，确保质量达到质量⽬标。
（2）、项⽬部及各分部的主要职能如下：<1>项⽬经理：全⾯负责拱圈施⼯的各项⼯作；<2>总⼯程师：协助项⽬经理做好技术分析及技术把关，全⾯负责技术管理⼯作。
<3>⼯程科：主管⼯程施⼯管理，负责施⼯计划的制定、实施，控制⼯程进度，协助总⼯制定各道⼯序的⽅案并贯彻落实。
<4>财务科：负责⼯程款划拨和⼯程资⾦筹集及各分部资⾦情况的检查，监督资⾦的使⽤。
<5>质检科：负责⼯程质量检查、检测并配合监理⼯程师进⾏⼯程验收。
<6>机料科：负责施⼯机械的调度、维修、保养和⼯程所⽤材料的调查、订购。
<7>办公室：负责后勤保障、宣传报道、安全保卫和疾病预防等。
<8>试验室：负责整个⼯程施⼯全过程中的试验⼯作。
<9>施⼯队：在项⽬部的领导下负责拱圈⽀架的搭设、钢筋的制安及混凝⼟的浇筑。
拱桥要做哪些施工方案
拱桥要做哪些施工方案一、施工前准备项目策划与设计审查：确保拱桥的设计方案经过详细审查，符合相关标准和规范，同时考虑地质、气候、施工条件等因素。
现场调查与评估：对施工现场进行详细调查，了解地形、地质、水文条件，评估施工难度和潜在风险。
材料采购与检验：根据设计要求，采购合格的材料，并进行必要的检验和试验，确保材料质量符合要求。
人员培训与安全教育：对施工人员进行必要的技术培训和安全教育，确保他们了解施工流程和安全操作规程。
二、基础施工基础定位与放样：根据设计图纸，进行基础定位，并进行放样，确保基础位置的准确性。
基础开挖与排水：进行基础开挖，同时设置排水设施，防止基础受水浸泡。
基础浇筑与养护：按照设计要求进行基础浇筑，并采取适当的养护措施，确保基础质量。
三、拱架搭设拱架材料选择与加工：选择符合要求的拱架材料，并进行必要的加工处理，确保拱架的稳定性和安全性。
拱架搭设与调整：按照设计要求和施工方案进行拱架搭设，并进行必要的调整，确保拱架的位置和稳定性。
四、拱圈施工拱圈材料选择与加工：选择符合要求的拱圈材料，并进行必要的加工处理，确保拱圈的质量和稳定性。
拱圈安装与固定：按照设计要求和施工方案进行拱圈的安装和固定，确保拱圈的稳定性和承载能力。
五、桥面施工桥面铺装材料选择与加工：选择符合要求的桥面铺装材料，并进行必要的加工处理，确保桥面的平整度和防滑性。
桥面铺装与防护：按照设计要求和施工方案进行桥面铺装，并采取必要的防护措施，确保桥面的使用寿命和安全性。
六、防水与排水防水材料选择与施工：选择符合要求的防水材料，并按照设计要求和施工方案进行防水施工，确保桥面的防水性能。
排水设施设计与施工：根据现场实际情况和设计要求，进行排水设施的设计和施工，确保排水畅通，防止积水对桥面造成损害。
七、附属设施施工栏杆、扶手安装：按照设计要求和施工方案进行栏杆、扶手的安装，确保安装位置准确、牢固可靠。
照明、交通标志设置：根据设计要求和相关标准，进行照明设施和交通标志的设置，确保夜间行车安全和交通顺畅。
202X年拱桥施工(劲性骨架)
（4）可准确地根据施工控制计算值对结构变形和内力进行调整，同时又 可为控制分析提供准确的数据。
（5）劲性骨架法是目前特大跨径混凝土拱桥施工的主要方法，通过 实践发现该法也存在空中浇筑拱圈混凝土工序多、时间长、混凝土质量
(zhìliàng)控制较难等不足，在今后还有待对其作进一步改进。
第十一页，共五十五页。
二章 上承式拱桥(gǒngqiáo) 重庆(zhònɡ qìnɡ)万县长江大桥劲性骨架安装程
序 劲性骨架(gǔjià)的安装分为：拱脚定位段，中间段和拱顶段。安装程序为：
•按工厂加工好的第一段劲性骨架的各弦管几何尺寸精确测量放样，在主拱座预留 孔内埋设起始段定位钢管座； •起吊第一段骨架，将各弦管嵌入拱座定位钢管座，安装临时扣索； •起吊第2段骨架，与第1段骨架精确对中，钢销定位，法兰盘螺栓连接，安装临时扣索， 初调高程；
第九页，共五十五页。
二章 上承式拱桥(gǒngqiáo) 重庆万县长江大桥劲性骨架(gǔjià)组成
劲性骨架分为36个节段，由5个桁片组成，每节段长 13.0m，宽15.6m，高6.45m，重61吨。
劲性骨架桁段齿合加工顺序为：精确放样，绘制加工 大样图；组焊桁片，检查验收；
以5个桁段为一组，布置(bùzhì)两个65m长的半长线台 座，由拱脚至拱顶分别齿和制作两端劲性骨架； 在台座上按顺序将各桁片法兰盘用螺栓连接，加横向 联系杆件定位，依次组焊桁段；
第十页，共五十五页。
二章 上承式拱桥(gǒngqiáo) 重庆(zhònɡ qìnɡ)万县长江大桥劲性骨架实 质
劲性骨架(gǔjià)安装的实质是用缆索吊机悬拼一座由
36个桁段组成的拱形斜拉桥。
拱桥施工方案完整目录
拱桥施工方案完整目录
一、工程概况与目标
工程概述工程背景工程位置与环境拱桥类型与结构特点工程目标质量目标工期目标成本目标安全与环保目标
二、施工准备与条件
施工队伍组建人员配备与分工技术培训与交底材料准备材料种类与规格材料采购与运输设备准备施工设备清单设备选择与租赁施工现场准备现场勘查临时设施建设施工道路与排水
三、拱桥基础施工
基础选型与设计地质勘探基础类型选择基础开挖与处理开挖方法排水措施基础处理与加固基础施工质量控制检测方法质量标准与验收
四、拱桥主体施工
拱架搭设拱架选型与设计拱架搭设方法拱架稳定性监测拱圈施工拱圈模板制作与安装拱圈混凝土浇筑与养护桥面施工桥面铺装材料桥面铺装施工方法桥面排水系统设计
五、施工安全与防护
安全管理体系建立安全责任制安全培训与教育安全防护措施施工现场安全警示标识施工用电安全高处作业安全防护施工机械安全操作
六、质量控制与检测
质量管理体系建立质量目标设定质量责任分配施工过程质量控制施工工艺控制材料质量控制施工设备性能检测施工质量检测与验收检测方法与标准质量评定与验收程序
七、进度安排与管理
施工进度计划编制工程里程碑节点设定施工阶段划分与任务分配进度控制措施资源调配工序衔接优化施工进度监测与调整进度管理责任制进度管理责任人进度考核与奖惩机制
八、施工成本预算
成本预算编制成本预算依据成本预算方法与步骤成本控制措施材料成本控制人工成本控制机械使用成本控制成本预算分析与调整成本预算执行情况分析成本偏差识别与原因分析成本预算调整与优化以上目录提供了拱桥施工方案的框架内容，实际施工方案应根据具体工程情况与要求，对各个部分进行详细编写与补充。
刍议拱座大体积混凝土施工技术
刍议拱座大体积混凝土施工技术1 贵州鸭池河特大桥工程概况成贵铁路贵州鸭池河特大桥起终点里程为：DK472+050.600～DK473+021.600，桥梁全长971m，跨径布置为：8×32.7m简支箱梁+（32.7+2×61.75）m T构梁+（1×436）m中承式钢-混结合拱桥+（2×61.75+32.7）m T构梁+2×24.7m简支箱梁。
主桥为（1×436）m中承式钢-混结合拱桥，拱肋采用钢-混结合拱方案。
拱座编号为10#（成都侧）、11#（贵阳侧），主桥拱座为整体嵌岩基础，拱座基础尺寸分别为60.0m×28.5m×高30.2m（成都侧）、50.0m×28.5m×高26.2m（贵阳侧），拱座混凝土单个体积达2.31万m3。
2 施工工艺流程10#拱座混凝土分14次进行浇筑，11#拱座混凝土分13次进行浇筑，施工最大分块厚度分别为7.5m、3.5m，拱座浇筑分节见图1、图2，根据施工工序划分如图3工序步骤。
3 大体积混凝土质量标准及施工温控措施大体积混凝土的温度应力受到多方面因素的共同影响，包括其具体的结构形式、施工技术、施工流程、材料特性等。
基于上述情况，大体积混凝土的质量标准及施工温控措施应从以下方面进行控制：3.1 混凝土质量要求及配合比设计3.1.1 混凝土质量要求。
强度：设计为C35级坍落度：18～22cm初凝时间：10h以上分层混凝土间隔浇注时间：<7h3.1.2 混凝土配合比设计。
为保证大体积混凝土的整体质量符合设计要求，在施工过程中应从实际情况出发，选择较水热化品种的混凝土，如果施工过程中采用普通硅酸盐混凝土，则需要进行完整的水热化试验之后才可投入实际使用。
缓凝型外加剂以及粉煤灰的应用可有效降低水热化水平并降低混凝土的用量：（1）用低碱水泥，降低混凝土在凝结过程中产生的水化热；（2）选用性能良好的骨料，提高混凝土自身抗裂强度；（3）用掺高效缓凝减水剂及粉煤灰的“双掺技术”；（4）拌和用水采用符合现行国家标准的用水；（5）混凝土在混凝土工厂拌制，再由混凝土输送泵传输到施工现场以备使用；（6）混凝土搅拌制作之前，需要对骨料中的含水率进行细致的测定，严格按照相关部门提供的配比方案确定配合比，保证混凝土能够符合实际使用要求和安全施工规范；（7）配置混凝土拌和物时，所使用的称料衡器应经过检验校正；（8）采取措施控制混凝土拌制温度。
某大桥拱座施工技术方案

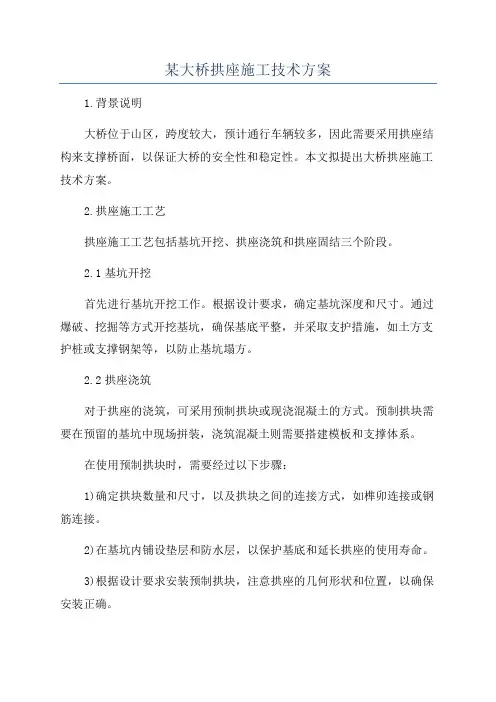

某大桥拱座施工技术方案1.背景说明大桥位于山区，跨度较大，预计通行车辆较多，因此需要采用拱座结构来支撑桥面，以保证大桥的安全性和稳定性。

本文拟提出大桥拱座施工技术方案。
2.拱座施工工艺拱座施工工艺包括基坑开挖、拱座浇筑和拱座固结三个阶段。
2.1基坑开挖首先进行基坑开挖工作。
根据设计要求，确定基坑深度和尺寸。
通过爆破、挖掘等方式开挖基坑，确保基底平整，并采取支护措施，如土方支护桩或支撑钢架等，以防止基坑塌方。
2.2拱座浇筑对于拱座的浇筑，可采用预制拱块或现浇混凝土的方式。
预制拱块需要在预留的基坑中现场拼装，浇筑混凝土则需要搭建模板和支撑体系。
在使用预制拱块时，需要经过以下步骤：1)确定拱块数量和尺寸，以及拱块之间的连接方式，如榫卯连接或钢筋连接。
2)在基坑内铺设垫层和防水层，以保护基底和延长拱座的使用寿命。
3)根据设计要求安装预制拱块，注意拱座的几何形状和位置，以确保安装正确。
4)在预制拱块之间填充浇筑混凝土，形成整体结构，提高拱座的强度和稳定性。
在使用现浇混凝土浇筑时，需要经过以下步骤：1)搭建模板和支撑体系，以确定拱座的几何形状和位置。
2)预埋钢筋，包括长筋、箍筋等，以增加混凝土的承载能力。
3)浇筑混凝土，注意控制浇筑顺序、层数和厚度，以保证混凝土的均匀性和流动性。
4)进行养护，包括覆盖和喷水等，以保持混凝土的湿润和温度。
2.3拱座固结拱座固结是为了加固拱座结构，提高桥梁的稳定性和承载能力。
常见的固结方式有拉索、加压和碟形锚具等。
根据设计要求，选择合适的固结方式，并进行相应的施工工序。
3.建设方案3.1施工方法选择基于对地质条件的分析和测量，综合考虑经济性、施工周期和施工质量等因素，选择采用预制拱块进行拱座施工。
相比于现浇混凝土，预制拱块具有更高的制造工艺和质量控制，更适合山区施工。
3.2施工工艺流程1)确定拱座的几何形状和尺寸，并制定详细的施工图纸和施工工艺流程。
2)开挖基坑，包括平整基底、安装支撑体系等。
