第三章 数字X线成像设备
最新第3章 数字X线成像技术1讲学课件
医学成像技术
(3)影响图像质量的因素
激光束的直径:越小越好
IP空间分辨率:2~3.3LP/mm;
影
响 光电及传动系统的噪声:
因 素
X线量子噪声;光量子噪声;反射光、外来光干扰;
电流的稳定程度;机械传导系统的稳定程度
数字化
取样:“马赛克”伪 影
量化:等高状伪影
医学成像技术
二.计算机X线摄影系统(CR)
⊙⊙○○⊙⊙☆☆○○⊙⊙⊙⊙☆☆☆☆○○⊙⊙⊙⊙☆ ☆光○○⊙⊙潜☆☆⊙⊙量影○○⊙⊙☆☆子⊙⊙○○⊙⊙☆☆☆☆⊙⊙○○⊙⊙☆☆○○⊙⊙⊙⊙
########################
第一次受到照射光(一次 激发光)照射时,能将一 次激发光所携带的信息储 存下来,再次受到照射光 (二次激发光)照射时, 发出强度与第一次激发光 所携带信息相关的荧光。
################################## /////////////////////////////////////////////////////////////
保护层 荧光层
保护荧光层
光体材率P溶料S高L液稳荧,定光涂性物在好质基、混板透于上多;聚 聚酯树脂类纤维 记录第一次照射信号, 保 聚护 酯释荧 树放光 脂存层纤储,维的胶信膜号
医学成像技术
计算机配置了自动预读(曝光数据识别)程序。 病人的摄影信息(部位、投照方法)输入计算机后, 先用一束微弱的激光粗略地对已有潜影的IP快速扫 描一次,得到一组抽样数据(约200像素X200像素、 8b),预读程序进行数据处理。如图:
从某一点起,向外侧 顺序进行积分,积分值 的最大点作为照 射野的边缘。
【第二环节】:与显示功能有关,涉及图像处理 装置;通过各种特殊处理(灰阶处理、频率处 理、减影处理等)为医生提供可满足不同诊断 目的的、具有较高诊断价值的图像,后处理。
(整理)第三章《数字X线成像》
第三章数字X线成像习题一、名词解释1.模拟信号:信息量的变化随时间或距离的改变而连续变化,其密度是空间位置的连续函数,这种信号叫模拟信号。
2.数字图像:将一幅图象分成有限个被称为像素的小区域,每个像素中的灰度平均值用一个整数来表示。
3.矩阵:表示一个横成行竖成列的数字方阵,是由二维排列的方格组成,一个方格就是一个坐标中的一个点(X,Y)。
4.像素:是组成数字图象矩阵的基本单位,具有一定的数值。
5.灰阶:表现不同亮度信号的等级差别称灰阶。
6.信噪比:指信号强度与噪声强度的比值。
7.光致发光:指荧光物质在第一次激发后,不发光,以一定的能量储存起来,当再次受到激发时,则释放第一次储存的能量,并发出以定的荧光。
8.IP的时间响应特性:IP发射荧光强度的衰减与时间的关系。
二、填空题1.模拟信息可经(模/数(A/D))成数字信息,再经计算机处理重建形成(数字)图像。
2.数字影像所有像素的阵列称为(矩阵)。
3.如果构成图像的像素数量少,像素尺寸大,可观察到的图像细节就少,图像的空间分辨力(低);反之,像素数量多,图像的空间分辨力(高)。
4.数字X线成像的基础是将传统屏-片系统的(模拟)信息转换成了(数字)信息。
5.CR系统主要由X线机、(IP)、(影像阅读处理器)、影像后处理工作站和存储装置等组成。
6.CR系统的影像阅读装置分为(暗盒型)和(无暗盒型)两种。
7.(IP)是CR成像系统的关键元件,是CR系统应用的一种信息采集方式。
8.IP可以(重复)使用,只要不受划损,寿命可达上万次,但(灵敏度)逐渐会有所降低。
9.IP的基本结构由保护层、(成像层)、支持层和(背衬层)组成。
10.IP的成像层采用含有微量二价(铕离子)的氟卤化钡晶体作为辉尽性荧光物质。
11.IP及其暗盒的尺寸规格与普通胶片的规格完全相符,一般有(14×17)、(14×14)(10×12)和(8×10)英寸四种规格。
数字X线摄影设备的认知
数字X线摄影设备的认知
数字X线摄影系统简称DR。
它是在诊断X线机的基础上,配置“探测器+计算机系统”,在摄影曝光后,直接生成和显示图像。
按照探测器类型不同,目前临床常用的DR,可分为FPD型DR和CCD型DR两类。
一、FPD型DR
(一)基本结构
1.X线发生装置
2.X线探测器
3.检查床/台
4.计算机系统
(二)两种常用的FPD
目前,临床常用的FPD有非晶硒FPD和非晶硅FPD。
1.非晶硒FPD非晶硒FPD是一种直接实时成像的固体探测器。
其单元结构如图4-12所示,它主要由基板、集电矩阵、硒层、电介质、顶层电极和保护层等构成。
集电矩阵由按矩阵排列的接收电极和薄膜晶体管(thin film transistor,TFT)组成。
非晶态硒层涂覆在集电矩阵上,其上是电介层、顶层电极。
因放大器和A/D转换器都置于探测器封装在扁平外壳内,故称为平板探测器(FPD)。
1/ 4。
数字X线成像(医学影像成像原理)
IP第2次读出光线以600nm左右波长的红光最佳,它可最有效地激发PSL, 称为激发光谱。发射光谱与激发光谱波长的峰值间需有一定的差别,以 保证二者在光学上的不一致,从而达到影像最佳的SNR。
3.IP特性 IP 的固有特征是X 线辐射剂量与 激光束激发的PSL 强度之间的在 1:104范围内是线性的,该线性关 系使CR 系统具有高的敏感性和 宽的动态范围。
位于csi层下的asi光电二极管阵列将可见光图像转换为电荷图像每一个像素的电荷量变化与入射x线的强度成正比同时该阵列还将空间上连续的x线图像转换为一定数量的行和列构成的点阵式图像点阵的密度决定了图像的空间分辨力
数字X线成像(医学影像成像原理 )
精品文档优质文档 仅供学习
精品文档优质文档 仅供学习
主要内容
二、成像板
1.成像板( Imaging plate ,IP)结构: IP 由保护层、PSL 物质层、基板 等组成。
IP及暗盒
(1)表面保护层:防止PSL物质层在使用过程中受到损伤。用聚酯树脂类 纤维制造。 (2)PSL物质层:将PSL物质混于多聚体溶液中,涂在基板上干燥而成。 具有适度的柔软性和机械强度,不因湿度、温度和放射线、激光等影响发生 物理性质变化。 PSL物质结晶体颗粒的平均直径在4~7μm,晶体颗粒直径 增大,发光量增强,影像清晰度降低。 (3)基板:保护PSL物质层免受外力损伤。材料是聚酯树脂纤维胶膜,厚 度在200~350μm。为避免激光在PSL物质层和基板之间发生界面反射,提 高影像清晰度,基板制成黑色。为防止光透过基板而影响到下一张IP,在基 板上加一个吸光层。 (4)背面保护层:为防止使用过程中IP之间的摩擦损伤,避免输运过程 中产生静电干扰的导电层。材料同表面保护层。
4.IP使用注意事项 (1)IP使用前应用强光照射,消除存在的潜影; (2)储存在PSL物质中的影像信息随储存时间的延长而衰减,所以曝 光后IP必须在8h内扫描读出; (3)IP不仅对X线敏感,对紫外线、α射线、β射线、γ射线以及电 子等电磁波也敏感,摄影前、后的IP都要屏蔽。避光不良或漏光的IP 上的图像会因储存的影像信息量减少而变得发白。 (4)注意避免IP出现擦伤。
成像原理第三章数字X线成像-第3节

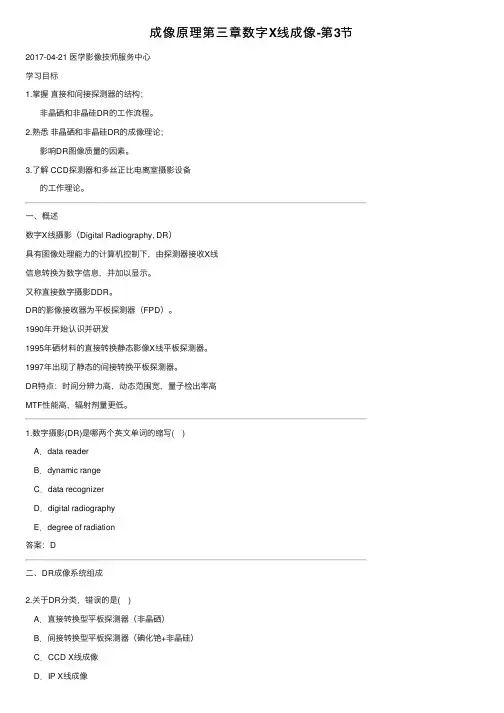

成像原理第三章数字X线成像-第3节2017-04-21 医学影像技师服务中⼼学习⽬标1.掌握直接和间接探测器的结构;⾮晶硒和⾮晶硅DR的⼯作流程。
2.熟悉⾮晶硒和⾮晶硅DR的成像理论;影响DR图像质量的因素。
3.了解 CCD探测器和多丝正⽐电离室摄影设备的⼯作理论。
⼀、概述数字X线摄影(Digital Radiography, DR)具有图像处理能⼒的计算机控制下,由探测器接收X线信息转换为数字信息,并加以显⽰。
⼜称直接数字摄影DDR。
DR的影像接收器为平板探测器(FPD)。
1990年开始认识并研发1995年硒材料的直接转换静态影像X线平板探测器。
1997年出现了静态的间接转换平板探测器。
DR特点:时间分辨⼒⾼,动态范围宽,量⼦检出率⾼MTF性能⾼,辐射剂量更低。
1.数字摄影(DR)是哪两个英⽂单词的缩写( )A.data readerB.dynamic rangeC.data recognizerD.digital radiographyE.degree of radiation答案:D⼆、DR成像系统组成2.关于DR分类,错误的是( )A.直接转换型平板探测器(⾮晶硒)B.间接转换型平板探测器(碘化铯+⾮晶硅)C.CCD X线成像D.IP X线成像E.多丝正⽐电离室(MWPC)X线成像答案:DDR常⽤的数字探测器3.关于DR的叙述,正确的是( )A.没有光电转换B.不能达到动态成像C.可分为直接转换和间接转换D.不使⽤荧光物质E.以上都对答案:C4.属于DR成像间接转换⽅式部件的是( )A.增感屏B.⾮晶硒平板探测器C.多丝正⽐电离室D.碘化铯+⾮晶硅探测器E.半导体狭缝线阵探测器答案: D(⼀)、直接转换型探测器1.⾮晶硒平板探测器2.多丝正⽐电离室图为:⾮晶硒平板探测器1.⾮晶硒平板探测器组成(1)X线转换单元光电材料:⾮晶硒(a-Se)作⽤:将X线转换成电⼦信号过程:X线照射→⾮晶硒→光电导特性→产⽣正负电荷→6kV的偏置电压→电荷移动→探测器阵列单元收集。
数字化X线机成像设备资料讲解
技术参数:
➢平板尺寸:17× 17,单位英寸 ➢灰度等级:14bit ➢像素:720万个像素点
Shanghai Medical Instrumentation College
➢分辨率:3.1LP/MM ➢显示器:2K ×2K ➢曝光间隔:<6秒
平板数字探测器性能
曝光剂量更低
100000 10000 1000
Shanghai Medical Instrumentation College
影像板(Image Plate, IP)结构
基板:聚酯树脂 类纤维制成。保 护荧光物质层免 受外力损伤,延 长IP的试用寿命 。两万次以上重 复使用。
Shanghai Medical Instrumentation College
称为存储信息的消退。
IP消退很微弱,8h减少 25%。受时间、温度影 响。 受X线照射后,尽快读 取。
Shanghai Medical Instrumentation College
IP的特性:天然辐射与黑斑
IP不仅对X线敏感,对其他电磁波也敏感, 如紫外线、γ射线、α射线β射线及电子 线等。 来自建筑物上固定装置、天然放射性元 素、宇宙射线、IP板上微量放射性元素。 长期存放会产生小黑斑。 使用前必须激光擦除。
数字化X线机成像设备
Shanghai Medical Instrumentation College
第一节 概述
影像信号的数字化
数字图像
将二维图像以二维数字点阵的方式表示的图像叫 数字图像。
二维数字图像中的每一个点称为像素。像素的数 目等于行数和列数的乘积,即为图像的大小。一 般医学中的图像大小有256× 256,512× 512, 1024× 1204等。
数字X线成像 (1)
0.8米 1.1米
3.阅读器处理
4/5 图像处理及后处理
ADC Compact 影像工作站
• SUN Ultra 10 • 1K 诊断显示器 • 4.3GB 硬盘 - 可增加 • CD ROM , Floppy Disk , • DAT Tape Drive • 标准处理时间約50秒 • 功能包括:
RIS/HIS 网络 服务器
1.资料输入
ID 软件 传讯板连接
PC电脑-Window98 或SUN工 作站
输入资料与存储 刷卡或扫描输入资料 从医院资料库调入(HIS/RIS) 菜单式输入界面
1.资料输入
2.机房摄影同普通摄影
3.阅读器处理
ADC COMPACT – 扫描主机
512X512 (29) 0.84X0.84
1024X1024(210) 0.42X0.42
2048X2048 (211) 0.21X0.21
3.灰阶 图像上或显示器上把白色与黑色之间分成的若干 等级,表现为不同亮度的等级差别称为灰阶。
4.比特 比特是信息量的单位。
5.信噪比 (SNR) 信号强度与噪声强度的比值,是评价影像质量的指标 之一。
影像工作站
4/5 图像处理及后处理
4/5 图像处理及后处理
4/5 图像处理及后处理
7.图像存储
CR图像的储存
磁光盘
磁带CD-ROM光盘 NhomakorabeaSun
软盘
硬盘
移动硬盘
8.图像诊断
1024*1024 显示器
8.图像诊断
经过CR处理 并激光打印机 打印的CR片。
8.图像诊断
X线机所摄 CR胸片。
8.图像诊断
常用的矩阵有320×320、 512×512、1024×1024等。
《数字化X线机成像》课件
目录
• 数字化X线机概述 • 数字化X线机成像技术 • 数字化X线机在医学诊断中的应
用 • 数字化X线机的优势与局限性 • 安全防护与操作规范 • 案例分析
01
数字化X线机概述
定义与工作原理
定义
数字化X线机是一种利用X射线进行成像的医疗设备,能够将X射线穿透人体后形 成的图像转换为数字信号,以便进行进一步的处理和显示。
工作原理
数字化X线机通常由X射线发生器、探测器、图像处理系统和显示系统等部分组成 。X射线发生器产生X射线,探测器接收穿过人体的X射线并转换为电信号,然后 通过图像处理系统进行数字化处理,最终在显示系统上呈现为图像。
数字化X线机的历史与发展
历史
传统的X线机采用胶片成像,随着 计算机技术的发展,数字化X线机 逐渐取代了传统X线机。
间接数字化X线机成像
间接数字化X线机成像技术的优点包括
高分辨率、高灵敏度、低噪声和易于存储和传输。此外,该技术还可以通过多种软件工具进行图像处 理和增强,以提高检测的准确性和可靠性。
间接数字化X线机成像技术的缺点是
成本较高,需要专业的操作和维护。此外,与传统的胶片成像相比,一些用户可能需要时间适应这种 新的成像方式。
计算机X线摄影
CR技术的优点包括
高分辨率、高灵敏度、低噪声和易于 存储和传输。此外,该技术还可以通 过多种软件工具进行图像处理和增强 ,以提高诊断的准确性和可靠性。
CR技术的缺点是
成本较高,需要专业的操作和维护。 此外,与传统的胶片成像相比,一些 医生可能需要时间适应这种新的成像 方式。
数字减影血管造影
数字化X线机可以显示肝脏和胆囊的形态,有助于诊断肝炎、肝硬化、胆囊炎、胆结石 等疾病。
第三章 数字X线成像设备
第三章数字X线成像设备尽管新型的医学影像设备不断出现,传统的X线摄影依旧常规检查的主流方式,目前70%以上的诊断用X线影像仍是采纳增感屏/胶片方式摄取的,不能进人PACS〔图象的存储、传输系统〕。
因此,使常规X线影像数字化或记录在胶片上的信息数字化,对实现医学影像信息治理的现代化和有用化具有重要意义。
本章着重阐述数字X线成像设备的全然结构、功能和应用特点等内容。
第一节概述一、数字X线成像设备的开展数字X线成像设备是指把X线透射影像数字化并进行图像处理后,再变换成模拟图像显示的一种X线设备。
依据成像原理的不同,这类设备可分为计算机X线摄影〔CR〕系统、数字荧光x线摄影〔DF〕系统和数字X线摄影〔DR〕系统。
CR是用存储屏记录X线影像,通过激光扫描使存储信号转换成光信号,再用光电倍增管转换成电信号,然后经A/D转换后,输人计算机处理,成为高质量的数字图像。
DF是X线被影像增强器接收后,经X线电视系统转换为模拟视频信号,再用A/D转换器变换为数字图像信号。
DR可分为直截了当数字X线摄影〔DDR〕和间接数字X线摄影〔IDR〕。
DDR是指采纳X线探测器直截了当将X线影像转化为数字图像的方法IDR是指由I.I-TV电视系统或胶片先获得模拟的X线影像,再转换成数字图像的方法,前者的成像原理与DF相同,后者是利用数字化扫描仪把胶片上记录的模拟信息数字化。
依据X线束的外形又可分为锥形成像法、扇形和笔形束成像法。
CR和DF属于锥形成像。
DDR由于探测器的种类有一维探测器和二维探测器,成像方式各异;一维探测器采纳扇形平面X线束或笔形X线束进行扫描投影,二维探测器那么采纳锥形照耀。
如图3-1所示。
自从1972年X线CT咨询世后,医学影像领域出现了数字化浪潮,但传统X线影像的数字化最晚。
1979年出现飞点扫描的DR系统,1980年在北美放射学会的产品展览会上DR和DF的展品引起了全世界的关注,从此,以DSA系统为代表的DF得到了高速开展,1982年又研制出CR系统。
医学影像设备学数字X线设备
后处理 ❖ 信息存储和记录:利用存储媒介如光盘等激光相机
打印CT扫描机主要由硬件结构和软件结构两大部 分组成
资料仅供参考,不当之处,请联系改正。
第二节 计算机X线摄影设备
二、CR工作原理: ❖ 用存储屏记录X线影像,通过激光扫描使存储信
号转换成光信号,此光信号经过光电倍增管转换 成电信号,再经过A/D转换后输入计算机处理, 形成高质量的数字图像。
学习目标
资料仅供参考,不当之处,请联系改正。
一、掌握X线计算机摄影的基本结构及成像原理。 二、掌握数字摄影装置的基本结构和成像原理。 三、孰悉数字减影血管造影像装置的基本结构和对设
备的特殊要求。
目录
资料仅供参考,不当之处,请联系改正。
一、概述 二、计算机X线摄影装置 三、数字X线摄影装置
资料仅供参考,不当之处,请联系改正。
资料仅供参考,不当之处,请联系改正。
第二节 计算机X线摄影设备
❖ 它把第一次照射光的信号记录下来,当再次受
到光刺激时,会释放存储的信号.(掺入二价 铕Eu 2+的氟囟化钡BaFXEu 2+ X=Cl、Br、I)
荧光成像层: 用多聚体溶液 把微量的二价 铕的氟卤化钡 晶体相互均匀 结合涂布而成 。
资料仅供参考,不当之处,请联系改正。
操作环境: 5 ~35°C 30%~75% RH
资料仅供参考,不当之处,请联系改正。
第三节 数字X线摄影设备
3.多丝正比室扫描 型DR
(1)结构: 高压 电源、水平狭缝 、多丝正比室、 机械扫描系统、 数据采集、计算 机控制、图像处 理系统等组成。
资料仅供参考,不当之处,请联系改正。
医学影像成像原理4.数字X线成像DR
• (2)工作原理:位于探测器顶层的CsI 闪烁晶体 将入射的X 线图像转换为可见光图像;位于CsI 层下的a-Si 光电二极管阵列将可见光图像转换为 电荷图像,每一个像素的电荷量与入射的X 线强 度成正比,同时该阵列还将空间上连续的X 线图 像转换为一定数量的行和列构成的点阵式图像; 在中央时序控制器的统一控制下,位于行方向的 行驱动电路与位于列方向的读取电路将电荷信号 逐行取出,转换为串行脉冲序列并量化为数字信 号。获取的数字信号经通信接口电路传送至图像 处理器,形成X 线数字图像。上述过程完成后, 扫描控制器自动对探测器内的感应介质进行扫描, 去除潜影。
• 2.CCD+摄像机探测器 TV 摄像机有摄像管摄像 机和CCD(电荷藕合器件)摄像机。CCD系统和 摄像管相比,在稳定性、几何精确度、信号一致 性和体积方面都有优越性。但CCD 摄像机与其它 X 线转换设备如影像增强器或闪烁体相匹配时, 优点就不如平板探测器那么明显。
• CCD 摄像机阵列技术是采用近百个性能一致的 CCD 摄像机整齐排列在同一平面上,它们前方一 定距离(共同的焦点)上是一张荧光屏。X 线对 被检体曝光时,荧光屏发出人体组织的可见光影 像,每一个CCD 摄影机摄取一定范围的荧光影像, 并转换成数字信号,再由计算机进行处理,将图 像拼接,形成一幅完整的图像。
二、成像性能
• 数字X 线成像比屏片系统、CR 系统 成像的成像性能更 优越,主要有三个 方面。
• 1.X 线敏感度 高X 线敏感度是X 线透 视的首要条件。直 接转换方法的感度 取决于a-Se 层的X 线吸收效率。
• 2.X 线响应特性
• 在管电压80kVp,X 线管前放置20mm 铝 板测量对应于X 线剂 量的电子信号。电子 信号在很宽的X 线曝 光围内显示出良好 的线性,在X 线曝光 量过高的特殊情况下 达到饱和。这些优秀 的X 线探测器性能在 从X 线透视到摄影的 宽范围内都是适用的。
DR和DSA(X线检查技术课件)
第四节 数字减影血管造影
一、基本原理
• (一)DSA图像的形成 • ①摄制普通片,制成mask片即蒙片; • ②摄制血管造影片; • ③将蒙片与血管造影片减影即得到DSA
图像。 • 在造影过程中任意一幅图像均可作为蒙
片。
• DSA信号形成特点: (1)制备蒙片为减影的关键; (2)蒙片与普通平片的影像相同,但密度正好
30帧/秒
超脉冲方式: 用于胸部活动度大的部位及心脏 大血管活动快的部位
• 2.能量减影:
• 能量减影也称双能减影,K一缘减影。即进 行兴趣区血管造影时,同时用两个不同的 管电压,如70kV和130kV取得两帧图像, 作为减影对进行减影,由于两帧图像是利 用两种不同的能量摄制的,所以称为能量 减影。
• 2)探测元阵列单元:用TFT 技术在一块玻 璃基层上组装几百万个探测元阵列,每个 探测元包括:
• 一个电容和一个TFT,对应图像的一个像 素。诸多像素被排列成二维矩阵,按行设 门控线,按列设图像电荷(信号强度)输 出线。
• 3)高速信号处理单元:产生地址信号并激 活探测元阵列中的TFT。作为对这些地址 信号的响应而读出的电子信号被放大后送 到A/D 转换器。
Digital Radiography (DR)
二、直接转换式平板探测器
• 直接转换FPD分为非晶硒(a-Se)为光电 材料的FPD和多丝正比电离室型。
• 1.非晶硒(a-Se)平板探测器 • (1)组成:a-Se FPD 由X线转换、探测元
阵列、高速信号处理和数字影像传输单元 等组成。
X 线转换单元
CR 成像板
模
影像增强器+电影胶片
拟
增感屏+X线胶片
接 X线-潜影-可见光-影像 X线-潜影-可见光-影像
数字X成像设备A
数字X线成像设备是指把X线透射影像 数字化,并进行图像处理后,再变换成 模拟图像显示的一种X线设备。
3.1 计算机X线摄影系统(CR)
CR系统
数字化X线摄影系统
3.1 计算机X线摄影系统(CR)
一、CR的基本组成和工作原理
控制计算机
透射X射线
影 像 板
影像读取装置 (X射线影像 数字)
图像处 理装置
图像记录装置(数 字信号 光信号)
图像存储装置 (光盘、磁带等)
荧光屏
胶 片
激光 照相机
CR相片
清晰的数字图像
计算机实时成像
处理后的图像
根据成像原理不同这类设备可分为
*计算机X线摄影系统(computed radiography,CR)
*数字荧光X线摄影(digital fluorography ,DF ) *数字X线摄影系统(digital radiography,DR)
该系统分为: 直接数字X线摄影(direct DR,DDR) 间接数字X线摄影(indirect DR,IDR)
扫描仪 X线胶片
计算机
图像数字化方式之二:影像增强器+CCD+图像板
—— DF 数字透视(digital fluoroscopy) /数字荧光摄影(digital fluorography)
电视摄像管 CCD或真空 摄像管
X线
人体 X线 球管 显示
X线
影像增强器
数字信号 打印
医学课件医用数字x线设备
数字化X线成像设备的定义
指把X线透射图像数字化并进行图像处理, 再转换成模拟图像显示的一种X线设备。数 字化X线成像设备的出现,对实现医学影像 信息管理的现代化合实用性具有非常重要 的意义。
3
数字化X线成像设备的分类
CR:(computed radiography)计算机X线摄 影
DR:(digital radiography)数字X线摄影 DSA:(digital subtraction angiography)数字
——————电信号————计算机处理——高质量数字图像
21
二、影像板(IP)
CR影像不是直接记录于胶片,而是先记忆 在IP上,IP可重复使用,但无影像显示功能。
22
(一)IP的结构
5
CR、DR、DF原理方框图
CR:X线—影像板(IP板)——图像处理— 图像记录与储存
DR:X线—平板探测器(FPD) —图像处 理—图像记录与储存
DF:X线—人体—X –TV获得模拟视频信 号—A/D —图像存储并处理—图像相减— D/A —图像显示
6
数字化X线成像优点
(比较屏一片系统) 1)对比度分辨高 2)辐射剂量小:量子检出率(DQE)>60% 3)图像后处理功能强大 4)大容量光盘存储数字影像,方便接入PACS系
射入IP板的X线量子————————释放电子(其中部分电
子散布在荧光物内呈半稳态,形成潜影,完成X线信息的采集
激光束扫描二次激发
和存储)——————使潜影(半稳态电子)转换成荧光
(PSL现象,光致发光现象),荧光强度与第一次激发(照
射)时X线量成正比,完成光学影像读出(光信号)
光电倍增管
《数字化X线机成像》课件
数应用
数字化X线机成像技术在疾病诊 断、手术辅助等方面发挥着重要 作用。
工业领域中的应用
数字化X线机成像技术在工业制 造和质量检测中广泛应用,可用 于材料分析和产品检测。
安检领域中的应用
数字化X线机成像技术能够快速 准确地检测和辨识危险品,提高 安全检查的效率。
数字化X线机成像技术对于不同密度和厚度的物体的成像效果可能存在差异。
辐射剂量对人体健康的影响
数字化X线机成像的辐射剂量高低会对人体健康产生一定的影响。
安全性问题
数字化X线机成像中存在一些安全性问题,如设备操作的安全性和数据保护的安全性。
结论
1 数字化X线机成像技术是一种具有广泛应用前景的高科技成果
1
物理基础
数字化X线机成像技术基于X射线的物理
数学基础
2
特性进行成像,包括射线的穿透性和吸 收性。
数字化X线机成像涉及到诸多数学算法,
如反投影重建算法和滤波算法。
3
计算机科学基础
通过计算机科学的方法,数字化X线机成 像技术能够实现图像采集、处理和分析。
数字化X线机成像技术的局限性和挑战
物体密度、厚度影响成像效果
数字化X线机成像的未来发展方向
1 可透过更厚的物体成像
未来的数字化X线机成像技术有望突破物体厚度限制,实现更深入的成像。
2 较低辐射剂量
研究人员致力于减少数字化X线机成像中的辐射剂量,以降低对人体的影响。
3 高清晰度成像
通过技术改进和算法优化,数字化X线机成像的清晰度将进一步提高。
数字化X线机成像技术的理论基础
数字化X线机成像
数字化X线机成像是一种先进的医疗设备,利用高科技技术进行图像生成和分 析,为医学、工业和安检领域带来了许多优势。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第三章数字X线成像设备尽管新型的医学影像设备不断出现,传统的X线摄影还是常规检查的主流方式,目前70%以上的诊断用X线影像仍是采用增感屏/胶片方式摄取的,不能进人PACS(图象的存储、传输系统)。
因此,使常规X线影像数字化或记录在胶片上的信息数字化,对实现医学影像信息管理的现代化和实用化具有重要意义。
本章着重阐述数字X线成像设备的基本结构、功能和应用特点等内容。
第一节概述一、数字X线成像设备的发展数字X线成像设备是指把X线透射影像数字化并进行图像处理后,再变换成模拟图像显示的一种X线设备。
根据成像原理的不同,这类设备可分为计算机X线摄影(CR)系统、数字荧光x线摄影(DF)系统和数字X线摄影(DR)系统。
CR是用存储屏记录X线影像,通过激光扫描使存储信号转换成光信号,再用光电倍增管转换成电信号,然后经A/D转换后,输人计算机处理,成为高质量的数字图像。
DF是X线被影像增强器接收后,经X线电视系统转换为模拟视频信号,再用A/D转换器变换为数字图像信号。
DR可分为直接数字X线摄影(DDR)和间接数字X线摄影(IDR)。
DDR是指采用X线探测器直接将X线影像转化为数字图像的方法IDR是指由I.I-TV电视系统或胶片先获得模拟的X线影像,再转换成数字图像的方法,前者的成像原理与DF相同,后者是利用数字化扫描仪把胶片上记录的模拟信息数字化。
根据X线束的形状又可分为锥形成像法、扇形和笔形束成像法。
CR和DF属于锥形成像。
DDR由于探测器的种类有一维探测器和二维探测器,成像方式各异;一维探测器采用扇形平面X线束或笔形X线束进行扫描投影,二维探测器则采用锥形照射。
如图3-1所示。
自从1972年X线CT问世后,医学影像领域出现了数字化浪潮,但传统X线影像的数字化最晚。
1979年出现飞点扫描的DR系统,1980年在北美放射学会的产品展览会上DR和DF的展品引起了全世界的关注,从此,以DSA系统为代表的 DF得到了高速发展,1982年又研制出CR系统。
20世纪80年代中期,各国厂商竞相开发DR和CR;20世纪90年代又大力研制直接 DR的探测器,推出了一些实用的DDR设备。
数字X线成像与传统的增感屏一胶片成像相比,有许多优点:1.对比度分辨率高2.辐射剂量小3.成像质量高能用计算机进行图像后处理,更精细地观察感兴趣的细节。
一些具有广阔应用前景的新技术(如三维X线成像技术、双能量X线成像技术等)都是以数字成像技术为前提的。
4.可利用大容量的光盘存储数字图像,消除用胶片记录X线影像带来的种种不便,并能进人PACS,实施联网,更高效、低耗、省时间、省空间地实现图像的储存、传输和诊断。
综上所述,数字X线成像设备的发展对远程放射学系统的发展具有决定性的影响,这些设备在21世纪将成为大中型医院放射科的主导设备,因此具有广阔的发展前景。
二、影像信号的数字化传统X线摄影的影像具有从白色到黑色这样一个连续的灰阶范围,它是X线透过人体内部器官的投影,像素的亮度也是连续变化,可取亮度最大值和最小值之间的任意值。
这种亮度或灰度可连续变化的影像是模拟影像,不能直接进行计算机处理。
(一)数字图像在CRT上显示的图像信号都是模拟信号,信号的幅值随时间作连续变化。
按一定的时间间隔读取模拟信号瞬时的幅值,称为把信号离散化或采样。
把离散信号的时间变量和幅值都用若干位二进制数来表示,称为信号的量化。
把模拟信号离散化和量化就实现了信号的数字化。
数字信号具有抗干扰性强,且能计算机处理等优点。
数字图像显示为二维点阵或矩阵,一幅图像中包含的每个点或矩阵中的小单元叫像素,是构成数字图像的最小元素。
(二)数据采集系统的主要部件A/D转换器是实现X线图像数字化的关键部件,它把模拟图像信号分解成彼此分离的信息,把图像的连续灰度分离为不连续的灰阶,并赋予每个灰阶相应的二进制数字。
A/D转换器的位数越多,数字化的精度就越高。
数字图像信号只有经过D/A转换器交换成模拟图像信号后才能在监视器上显示D/A转换器把以数字表示的像素灰阶转换为视频信号电平,形成不同亮度的像素。
第二节计算机X线摄影系统1982年出现了第一台CR系统,它可以代替普通X线胶片成像。
CR用存储荧光屏(SPP)作面探测器,如影像板(IP);其它的面探测器还有闪烁晶体加光电二极管阵列、闪烁晶体加CCD和非结晶硒探测器等。
一、CR的基本组成和工作原理CR的结构主要有信息采集、信息转换、信息处理和信息储存及记录等几部分(图3-2)。
信息采集:是以存储屏代替胶片,接受并记忆X线摄影信息,形成潜影。
信息转换:由读取装置来实现,用光电倍增管接收存储屏发出的荧光,并实现光电转换,再经A/D转换器变换成数字信号。
信息处理:由计算机来完成,是对数字化的X线图像作各种相关的后处理,如大小测量、放大、灰阶处理、空间频率处理、减影处理等。
信息记录:利用存储媒体,如光盘等,通常在储存前进行数据压缩;用于诊断需要的模拟影像照片可用激光打印胶片、热敏打印胶片及热敏纸等记录,而激光打印胶片是常规的记录方式。
CR信息还能直接在荧光屏上显示影像。
下面介绍CR系统的结构和功能。
二、影像板CR影像不是直接记录于胶片,而是先记忆在IP上IP可以重复使用,但没有影像显示功能。
(一)IP的结构(图3-3)1.表面保护层此层的作用是为了在使用过程中,防止荧光层受到损伤而设计的。
因此,要求它不随外界温度和湿度而变化,透光率高并且非常薄。
聚酯树脂类纤维具有此种特性,常用于制造这种保护层。
2.辉尽性荧光物质层辉尽性荧光物是一种特殊的荧光物质,它把第一次照射光的信号记录下来,当再次受到光刺激时,会释放储存的信号。
3.基板基板的作用是保护荧光层免受外力的损伤,材料也是聚酯树脂纤维胶膜。
4.背面保护层是为防止各影像板之间在使用过程中的摩擦损伤而设计的,其材料与表面保护层相同。
(二)IP成像原理射人IP的X线光子被IP荧光层内的辉尽性荧光体吸收,释放出电子。
其中部分电子散布在荧光体内呈半稳定态,形成潜影,完成X线信息的采集和存储。
当用激光来扫描(二次激发)已有潜影的IP时,即发生光激发辉尽发光现象(简称光致发光现象);产生的荧光强度与第一次激发时X线的能量成正比,完成光学影像的读出。
IP的输出信号还需由读取装置继续完成光电转换和A/D转换,才能形成数字图像。
三、读取装置(一)结构CR系统的读取装置可分为暗盒型和无暗盒型。
1.暗盒型读取装置其特征是将IP置人与常规X线摄影暗盒类似的盒内,它可以代替常规摄影暗盒在任何 X线机上使用。
经X线曝光后的暗盒,从CR读取装置的暗盒插人孔送人读取装置内,这一操作可以在明室完成。
暗盒进人读取装置后IP被自动取出,由激光来扫描,读出潜影信息,然后被送到潜影消除部分,经强光照射,消除IP上的潜影。
此后IP被送回暗盒内,封闭暗盒,暗盒被送出读取装置,供反复使用,整个过程是自动和连续进行的。
不同尺寸的IP读取时间是相同的。
图3-4是暗盒型读取装置的结构。
2.无暗盒读取装置该装置集投照、读取于一体,有立式和卧式。
需要专用机器,不能与常规X线摄影设备匹配。
IP在X线曝光后直接被送到激光扫描和潜影消除部分处理,供重复使用。
读出的数字图像信息连同病人的信息(如病历号、姓名、日期等)、摄影条件(照相部位等)一并输入计算机,进行图像处理。
病人信息可以通过磁卡或专门的录入装置输人或修改,最终合成打印在CR照片上。
输人的信息也是记录和检索的依据。
(二)读出原理储存在辉尽性荧光物质中的影像为潜像,以连续模拟信号的形式记录,要将其输出并转换成数字化信号,需采用如图3-5所示的激光扫描系统。
随着影像板匀速移动,激光束由摆动式反光镜或旋转多面体反光镜进行反射,对影像板整体进行精确而均匀地扫描。
受激光激发产生的辉尽性荧光被高效光导器采集和导向.经光电倍增管进行光电转换和放大,再由A/D转换成数字图像信号。
扫描完一张影像板后,得到一幅完整的数字图像。
更具体地讲,记录在IP上的X线信息分两步读出。
首先,用一束微弱的激光瞬时粗略地扫描IP,立即计算出X线影像的辉尽发光量的直方图;第二步是在获取上述信息的基础上,自动调整光电倍增管的灵敏度及放大器的增益,再用高强度的激光精细地读出X线影像,并实现数字化。
读取装置输出的数字图像信号、从控制台输人的摄影信息、直方圆信息以及系统内部程序等一起送到计算机,经过各种图像处理,获得最佳的适合于诊断的数字X线图像。
四、计算机图像处理常规X线摄片的影像特性是由摄像条件、增感屏及胶片决定的,不能加以改变。
CR系统则不同,由于使用高精度扫描及读出信号数字化,通过计算机处理能够在大范围内改变影像特性,最终得到稳定而高质量的图像。
(一)图像处理的环节(二)图象读出灵敏度自动设定(三)图像的后处理图像的后处理,主要包括动态范围压缩、灰阶交换、空间频率处理等。
此外还有一些特殊处理,例如减影处理、叠加处理。
五、图象储存和记录装置适合于储存医学图像的媒体主要有磁带、硬盘和光盘。
若把X线数字图像记录在胶片上,常采用激光照相机和多幅照相机。
激光照相机:因诊断、阅片的需要,常用激光照相机把数字X线图像记录在胶片上,下面说明其结构、工作原理和特点等。
图3-12是激光照相机的结构示意图。
l.基本结构和功能激光照相机的主要组成部分如下:(1)激光发生器:是胶片打印的能量来源,常用半导体激光器和气体激光器。
(2)光调制器:以计算机输人的数字图像信号调制激光强度。
(3)光学扫描器:由摆动式反光镜或多面体旋转式反光镜组成,使激光束扫描胶片。
(4)胶片传输系统:保证胶片按照与扫描激光束垂直的方向高精度地移动,由电动机、引导轴、打印滚筒等组成。
(5)供片库:储存未感光的胶片,可容纳100~200张。
2.工作原理胶片在传送系统控制下朝一个方向高精度地移动,同时激光束相对于胶片移动方向反复作垂直扫描,因此激光束是以二维方式顺序扫描整张胶片。
激光束的光强度受计算机输出的数字图像信号调制。
激光束经旋转多面镜的反射作线扫描,装载胶片的打印滚筒和激光束动作同步,胶片在激光束的照射下曝光形成平片图像。
综上所述CR系统具有常规X线摄影方式不可能具备的各种处理功能,可综合运用各种处理功能,获得符合诊断要求的高质量图像;曝光剂量显著降低,可为常规X线摄影剂量的1/5~1/10;可与现有的X线成像设备匹配使用;节省胶片,可数字存储(如光盘),降低成本;可并人PACS,以各种方式传输。
第三节数字X线摄影系统20世纪70年代末开始了数字X线摄影(DR)的研究,在X线电视系统的基础上,利用A/D 转换器使模拟视频信号数字化,实现计算机处理。
随着微电子、光电子和计算机技术的发展,数字X线摄影的探测器和设备也加速发展,1995年出现了第一台性能优于CR的DDR样机。
