电工成套装置中的指示灯和按钮的颜色

合集下载

标准36-电工成套装置中的指示灯和按钮的颜色 GB 2682-81

标准36-电工成套装置中的指示灯和按钮的颜色 GB 2682-81
电工成套装置中的指示灯和按钮的颜色
中华人民共和国
国家标准
电工成套装置中的指示灯和按钮的颜色
GB 2682-81
1范围
本标准仅规定电工成套装置中的指示灯和按钮的统一使用颜色。
2 目的
统一指示灯和按钮颜色的使用意义,保障人身安全,便于操作与维修。
3辅助的表征
单靠颜色不能表征操作功能或运行状态时,可在器件上或器件的近旁,补加必要的图形符号或文字符号。有要求时,可在指示灯发出带色的定光或闪光信息的同时,再预补加音响信号(包括附有解除音响的执行按钮)。
交替按压后改变功能的,既不能用红色钮,亦不能用绿色钮,而应用黑、白或灰色钮;
按时运动,抬时停止运动(如点动、微动),应用黑、白、灰或绿色钮,最好是黑色钮,而不能用红色钮;
“复位”单一功能的,用蓝、黑、白或灰色钮;
同时有“停止”或“断电”功能的,用红色钮。
按钮的颜色及其含义
表2
颜色
含义
举例

处理事故
紧急停机;扑灭燃烧
行后,方准将灯熄灭)。当按压后,钮上若发出闪光的灯亮,则反映某个指令或某类演变正在执行。完成执行后,须自动地使闪光变为定光。
7.4灯光按钮不得用作事故按钮。
附录
指示灯的选色示例
应用类型
开关
指示灯
功能
位置
安装位置
给操作者的光亮信息
光亮信息的用意
选用的颜色
有易触及带部件的高低压室或试验区
主电源断路器
闭合
“停止”或“断电”
正常停机;
停止一台或多台的电动机;
装置的局部停机;
切断一个开关;
带有“停止”或“断电”功能的复位

参与
防止意外情况;

GB按钮指示灯颜色规范

GB按钮指示灯颜色规范

中华人民共和国国家标准电工成套装置中的指示灯和按钮的颜色中华人民共和国国家标准电工成套装置中的指示灯和按钮的颜色GB2682-81 1范围本标准仅规定电工成套装置中的指示灯和按钮的统一使用颜色。

2目的统一指示灯和按钮颜色的使用意义,保障人身安全,便于操作与维修。

3辅助的表征单靠颜色不能表征操作功能或运行状态时,可在器件上或器件的近旁,补加必要的图形符号或文字符号。

有要求时,可在指示灯发出带色的定光或闪光信息的同时,再预补加音响信号(包括附有解除音响的执行按钮)。

4统一的规定4.1可用颜色指示灯用红、黄、绿、蓝和白色;按钮用红、黄、绿、蓝、黑、白和灰色。

4.2选色原则依按钮被操作(按压)后所引起的功能,或指示灯被接通(发光)后所反映的信息来选色。

4.3闪光信息的作用4.3.1进一步引起注意;4.3.2须立即采取行动;4.3.3反映出的信息不符合指令的要求;4.3.4表示变化过程(在过程中发闪光)。

亮与灭的时间比,一般是在1:1至4:1之间选取。

较优先的信息,使用较高的闪烁频率。

5指示灯的颜色5.1光亮信息的作用5.1.1指示:借以引起操作者的注意,或指示操作者应作的某种操作;5.1.2执行:借以反映某个指令、某种状态、某些条件、或某类演变,正在执行或已被执行。

5.2颜色的指令含义指示灯的颜色及其含义表16按钮的颜色“停止”、“继电”或“事故”用红色钮;“起动”或“通电”优先用绿色钮,允用黑、白或灰色钮;一钮双用的“起动”与“停止”或“通电”与“继电”;交替按压后改变功能的,既不能用红色钮,亦不能用绿色钮,而应用黑、白或灰色钮;按时运动,抬时停止运动(如点动、微动),应用黑、白、灰或绿色钮,最好是黑色钮,而不能用红色钮;“复位”单一功能的,用蓝、黑、白或灰色钮;同时有“停止”或“断电”功能的,用红色钮。

7灯光按钮7.1类型灯光按钮的类型7.2第5条和第6条的规定,同样适用于灯光按钮。

当选色有困难时,允许使用白色。

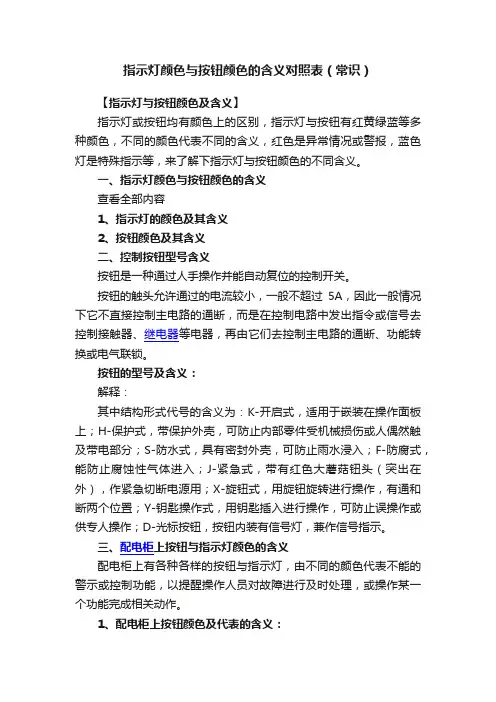

指示灯颜色与按钮颜色的含义对照表(常识)

指示灯颜色与按钮颜色的含义对照表(常识)

指示灯颜色与按钮颜色的含义对照表(常识)【指示灯与按钮颜色及含义】指示灯或按钮均有颜色上的区别,指示灯与按钮有红黄绿蓝等多种颜色,不同的颜色代表不同的含义,红色是异常情况或警报,蓝色灯是特殊指示等,来了解下指示灯与按钮颜色的不同含义。

一、指示灯颜色与按钮颜色的含义查看全部内容1、指示灯的颜色及其含义2、按钮颜色及其含义二、控制按钮型号含义按钮是一种通过人手操作并能自动复位的控制开关。

按钮的触头允许通过的电流较小,一般不超过5A,因此一般情况下它不直接控制主电路的通断,而是在控制电路中发出指令或信号去控制接触器、继电器等电器,再由它们去控制主电路的通断、功能转换或电气联锁。

按钮的型号及含义:解释:其中结构形式代号的含义为:K-开启式,适用于嵌装在操作面板上;H-保护式,带保护外壳,可防止内部零件受机械损伤或人偶然触及带电部分;S-防水式,具有密封外壳,可防止雨水浸入;F-防腐式,能防止腐蚀性气体进入;J-紧急式,带有红色大蘑菇钮头(突出在外),作紧急切断电源用;X-旋钮式,用旋钮旋转进行操作,有通和断两个位置;Y-钥匙操作式,用钥匙插入进行操作,可防止误操作或供专人操作;D-光标按钮,按钮内装有信号灯,兼作信号指示。

三、配电柜上按钮与指示灯颜色的含义配电柜上有各种各样的按钮与指示灯,由不同的颜色代表不能的警示或控制功能,以提醒操作人员对故障进行及时处理,或操作某一个功能完成相关动作。

1、配电柜上按钮颜色及代表的含义:红色——处理事故,停止或断开黄色——参与绿色——启动或接通兰色——除红、黄、绿以外的任何特定含义黑色、灰色、白色——无特定用意2、指示灯的颜色及其含义:红色——危险或告急停止或断开,有危险或须立即采取行动一般用HR、RL表示黄色——注意或警告,情况有变化或即将发生变化,一般用HY、YL表示绿色——安全,正常或允许进行,表示无故障,一般用HG、GL 表示兰色——按需要赋予的特定含义,红、黄、绿未包含的任何特殊含义,都可由兰色表示,一般用HB、BL表示白色——无特定含义,一般用HW、WL表示也有的控制柜合闸开关是红色,断开就是绿色。

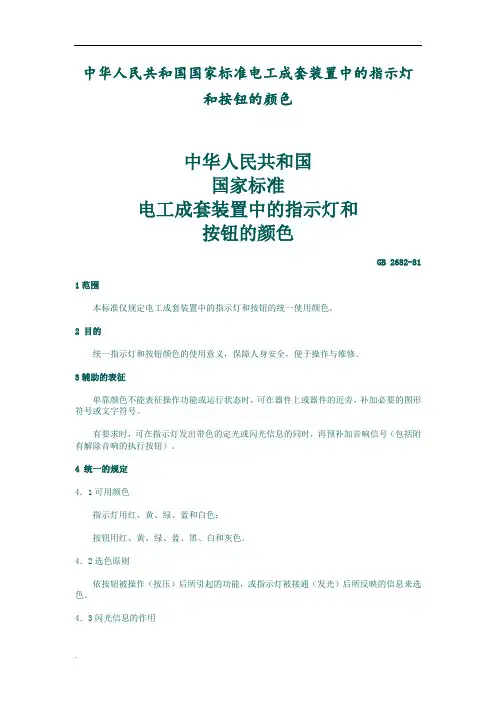

GB 2682-81按钮指示灯颜色规范

GB 2682-81按钮指示灯颜色规范

中华人民共和国国家标准电工成套装置中的指示灯和按钮的颜色中华人民共和国国家标准电工成套装置中的指示灯和按钮的颜色GB 2682-811范围本标准仅规定电工成套装置中的指示灯和按钮的统一使用颜色。

2 目的统一指示灯和按钮颜色的使用意义,保障人身安全,便于操作与维修。

3辅助的表征单靠颜色不能表征操作功能或运行状态时,可在器件上或器件的近旁,补加必要的图形符号或文字符号。

有要求时,可在指示灯发出带色的定光或闪光信息的同时,再预补加音响信号(包括附有解除音响的执行按钮)。

4 统一的规定4.1可用颜色指示灯用红、黄、绿、蓝和白色;按钮用红、黄、绿、蓝、黑、白和灰色。

4.2选色原则依按钮被操作(按压)后所引起的功能,或指示灯被接通(发光)后所反映的信息来选色。

4.3闪光信息的作用4.3.1进一步引起注意;4.3.2须立即采取行动;4.3.3反映出的信息不符合指令的要求;4.3.4表示变化过程(在过程中发闪光)。

亮与灭的时间比,一般是在1:1至4:1之间选取。

较优先的信息,使用较高的闪烁频率。

5指示灯的颜色5.1光亮信息的作用5.1.1指示:借以引起操作者的注意,或指示操作者应作的某种操作;5.1.2执行:借以反映某个指令、某种状态、某些条件、或某类演变,正在执行或已被执行。

5.2颜色的指令含义指示灯的颜色及其含义表16 按钮的颜色“停止”、“继电”或“事故”用红色钮;“起动”或“通电”优先用绿色钮,允用黑、白或灰色钮;一钮双用的“起动”与“停止”或“通电”与“继电”;交替按压后改变功能的,既不能用红色钮,亦不能用绿色钮,而应用黑、白或灰色钮;按时运动,抬时停止运动(如点动、微动),应用黑、白、灰或绿色钮,最好是黑色钮,而不能用红色钮;“复位”单一功能的,用蓝、黑、白或灰色钮;同时有“停止”或“断电”功能的,用红色钮。

按钮的颜色及其含义表27灯光按钮7.1类型灯光按钮的类型7.2第5条和第6条的规定,同样适用于灯光按钮。

标准化中按钮和指示灯颜色的使用

标准化中按钮和指示灯颜色的使用

标准化中按钮和指示灯颜色的使用标准化中按钮和指示灯颜色的使用在电气控制回路中,按钮和指示灯是使用最广泛的主令控制和信号监视元件,在使用中经常会出现一些误区,在本文主要根据GB2682-81和IEC60073(IEC国际电工委员会缩写)标准内容进行介绍和探讨。

一、统一规定:1、可用颜色:指示灯:红、黄、绿、蓝和白色;按钮:红、黄、绿、蓝、黑、白和灰色;2、选色原则:依按钮被操作(按压)后所引起的功能,或指示灯被接通(发光)或所反映的信息来选色;3、单*颜色不能表示操作功能或运行状态时,可在器件上或器件近旁,补加必要的图形或文字符号。

二、指示灯颜色的使用1、指示灯(亦称为信号灯)主要是以光亮指示的方式引起操作者注意或者指示操作者进行某种操作,并作为某一种状态或指令正在执行或已被执行的指示。

2、标准中规定的颜色使用和含义:颜色含义说明举例红紧急情况危险状态或须立即采取行动压力/温度超越安全状态;因保护器件动作而停机;有触及带电或运动的部件的危险。

黄不正常注意不正常状态;临近临界状态压力/温度超过正常范围;保护装置释放;当仅能承受允许的短时过载。

绿安全正常状态允许进行压力/温度在正常状态;自动控制系统运行正常;蓝强制性表示需要操作人员采取行动输入指令白没有特殊意义其它状态,如对红、黄、绿或一般信息;不能确切地使用红、黄、绿时;用作"执行" 确认指令时;指示测量值。

蓝存在不确定时,允许使用白色3、在一般工作运用中常将红色信号灯作为电源指示,绿色信号灯作为合闸指示。

例:在不可逆控制回路中。

根据标准化的要求,应该使用白色信号灯作为电源状态指示,绿色信号灯作为正常运行指示;对于只有合闸的指示要求,应采用绿色信号灯。

三、按钮颜色的使用>1、按钮主要用于执行或解除某一指令;2、标准中规定的颜色使用和含义:颜色含义说明举例红紧急情况、 "停止"或"断电" 在危险状态或在紧急状况时操作;停机紧急停机;用于停止/分断;切断一个开关黄不正常在出现不正常状态时操作;干预;参与抑制反常的状态;避免不必要的变化(事故)绿安全;起动或通电在安全条件下操作或正常状态下准备正常起动;接通一个开关装置;起动一台或多台设备。

按钮和指示灯的颜色所代表的意义和使用场合

按钮和指示灯的颜色所代表的意义和使用场合

按钮和指示灯的颜色所代表的意义和使用场合
一、按钮
1、红色
危险情况下的操作。

常用于紧急停止
停止和分断。

常用于全部停机,停止一台或多台电动机,停止一台设备的某一部分,使
电器元件失电,有停止功能复位按钮。

2、黄色
应急、干预。

常用于应急操作,抑制不正常情况或中断不正常的工作周期
3、绿色
启动或接通。

常用于一台或多台电动机的启动,一台设备的某一部分的启动,使电器元件得电。

4、蓝色、黑色、白色
在1、2、3项中不含有的任何一种功能
二、指示灯
1、红色
警报或异常情况(即对可能发生危险及需要立即处理的情况发出的光报警)。

常用于设
备的重要部分被保护电器切断,温度超过规定等限制。

2、黄色
警告(即状态改变或接近极限值)。

常用于过载一定时间、温度偏离正常值等。

3、绿色
安全、正常、准备(即安全运行条件下的指示或机械设备准备启动)。

常用于设备准备启动状态指示,全部辅助元件处于准备投入工作状态,各种零件处于启动状态,电压处于规定范围。

4、蓝色
以上几种颜色未包括的各种功能指示。

如选择开关处于指定位置
5、白色
一般信号(即正常信号,电路已通电)。

常用于主开关处于工作位置,设备正在工作等。

标准36-电工成套装置中的指示灯和按钮的颜色 GB 2682-81

标准36-电工成套装置中的指示灯和按钮的颜色 GB 2682-81
凡红黄和绿色未包含的用意,皆可采用蓝色
黑灰白
无特定用意
除单功能的“停止”或“断电”按钮外的任何功能
7灯光按钮
7.1类型
灯光按钮的类型
按钮的类型
灯灭
灯亮
a
颜色不变
b
无特定颜色(非彩色)
任何一种颜色
c
无特定颜色(非彩色)
不同颜色(每种颜色都有各自的灯)
7.2第5条和第6条的规定,同样适用于灯光按钮。当选色有困难时,允许使用白色。
7.3灯光按钮的信息作用
7.3.1指示:通过钮上的灯亮,告知操作者需按压该灯亮的按钮,以完成某种操作。按压后,灯灭,以反映某个指令已被执行。当需要引起操作者注意时(如警报),可采用闪光的灯光按钮,该钮被按压后,可变闪光为定光。在引起警报的原因未被排除前,固定光不灭。
7.3.2执行:按压灭灯的按钮后,该钮上的灯亮,以反映某个指令已被执行(直至解除执
机器准备起动

按需要指定用意
除红、黄、绿三色之外的任何指定用意
遥控指示;
选择开关在“设定”
位置

无特定用意
任何用意。例如:不能确切地用红、黄、绿时,以及用作“执行”时
6 按钮的颜色
“停止”、“继电”或“事故”用红色钮;
“起动”或“通电”优先用绿色钮,允用黑、白或灰色钮;
一钮双用的“起动”与“停止”或“通电”与“继电”;
交替按压后改变功能的,既不能用红色钮,亦不能用绿色钮,而应用黑、白或灰色钮;
按时运动,抬时停止运动(如点动、微动),应用黑、白、灰或绿色钮,最好是黑色钮,而不能用红色钮;
“复位”单一功能的,用蓝、黑、白或灰色钮;
同时有“停止”或“断电”功能的,用红色钮。

指示灯规范

指示灯规范

指示灯规范篇一:按钮指示灯选用规范? ?系统分类: 工业安全|用户分类: 基本常识|来源: 整理现场带灯按钮颜色及接线选择,我目前碰见三种情况:1启动用绿色带灯钮,停止用红色带灯钮,运行亮绿灯,停止亮红灯,即按绿钮绿钮亮,按红钮红钮亮 2启动用红色带灯钮,停止用绿色带灯钮,运行亮红灯,停止亮绿灯,即按红钮红钮亮,按绿钮绿钮亮 3启动用绿色带灯钮,停止用红色带灯钮,运行亮红灯,停止亮绿灯,即按绿钮红钮亮,按红钮绿钮亮第一种方案,标准化中按钮和指示灯颜色的使用。

在电气控制回路中,按钮和指示灯是使用最广泛的主令控制和信号监视元件,在使用中,经常会出现一些误区,在本文,主要根据GB2682-81和IEC60073(IEC国际电工委员会缩写)标准内容进行介绍和探讨。

(主题词:标准化按钮指示灯颜色)一、统一规定:1、可用颜色:指示灯:红、黄、绿、蓝和白色;按钮:红、黄、绿、蓝、黑、白和灰色;2、选色原则:依按钮被操作(按压)后所引起的功能,或指示灯被接通(发光)或所反映的信息来选色;3、单靠颜色不能表示操作功能或运行状态时,可在器件上或器件近旁,补加必要的图形或文字符号。

二、指示灯颜色的使用1、指示灯(亦称为信号灯)主要是以光亮指示的方式引起操注意或者指示操进行某种操作,并作为某一种状态或指令正在执行或已被执行的指示。

2、标准中规定的颜色使用和含义:(颜色含义说明举例)红紧急情况危险状态或须立即采取行动压力/温度超越安全状态;因保护器件动作而停机;有触及带电或运动的部件的危险。

黄不正常注意不正常状态;临近临界状态压力/温度超过正常范围;保护装置释放;当仅能承受允许的短时过载。

绿安全正常状态允许进行压力/温度在正常状态;自动控制系统运行正常;蓝强制性表示需要操作人员采取行动输入指令白没有特殊意义其它状态,如对红、黄、绿或蓝存在不确定时,允许使用白色一般信息;不能确切地使用红、黄、绿时;用作“执行” 确认指令时;指示测量值。

电线及按钮的颜色标准

电线及按钮的颜色标准

电工接线标准1、紧固接线用力要适中,防止用力过大将螺栓螺母滑扣,发现已滑扣的螺栓螺母及时更换,严禁将就作业。

2、用螺丝刀紧固或松动螺丝时,必须用力使螺丝刀顶紧螺丝,然后再进行紧固或松动,防止螺丝刀与螺丝打滑,造成螺丝损伤不易拆装,尤其是挂箱内的常用空开。

3、发现难于拆卸的螺栓螺母,不要鲁莽行事,防止造成变形更难于拆卸,应给予适当敲打,或加螺丝松动剂、稀盐酸等稍后再进行拆卸。

4、不要用老虎钳紧固或松动螺栓螺母,以防造成损坏,用活口扳手时要调整好开口,防止将螺栓螺母损坏变形,造成不易拆装。

5、同一接线端子允许最多接两根相同类型及规格的导线。

6、易松动或易接触不良的接线端子,导线接头必须以“?”型紧固在接线端子上,增加接触面积及防止松动。

7、导线接头或线鼻子互相连接时,中间严禁加装非铜制或导电性能不好的垫片。

8、导线接头连接时,要求接触面光滑且无氧化现象,接线鼻子或铜排相接时,可在接触表面清理干净后涂抹导电膏,然后再进行紧固。

9、接临时线时,单根导线软线的要求接线头对折一次,然后接到空开下口;单芯硬线要以“?”型接到空开下口。

10、30KW及以上电机接线,要求电机出线和连接电机的电缆导线之间不允许跨接导电性能不好的垫片,如镀锌螺母、平垫、弹簧垫等。

11、使用绝缘胶带缠绕电缆或其他要保护绝缘的设备时,绝缘层要以压置1/2的比例从一端缠绕到另一端,且至少往返一来回中华人民共和国国家标准电工成套装置中的导线颜色电工成套装置中的导线颜色GB 2681—811 范围本标准系为在电工成套装置中以导线颜色来标志电路,或依电路去选择导线颜色的统一规定。

2 目的本标准的目的是统一各种颜色的标定含义。

并依裸导线(包括母线)或绝缘导线的颜色识别电路。

3 依导线颜色标志电路时3.1 黑色:装置和设备的内部布线。

3.2 棕色:直流电路的正极。

3.3 红色:三相电路的C相;半导体三极管的集电极;半导体二极管、整流二极管或可控硅管的阴极。

电工成套装置中指示灯和按钮的颜色规范

电工成套装置中指示灯和按钮的颜色规范

电工成套装置中的指示灯和按钮的颜色本文由中国成套电气网搜集提供1范围本标准仅规定电工成套装置中的指示灯和按钮的统一使用颜色。

2 目的统一指示灯和按钮颜色的使用意义,保障人身安全,便于操作与维修。

3辅助的表征单靠颜色不能表征操作功能或运行状态时,可在器件上或器件的近旁,补加必要的图形符号或文字符号。

有要求时,可在指示灯发出带色的定光或闪光信息的同时,再预补加音响信号(包括附有解除音响的执行按钮)。

4 统一的规定4.1可用颜色指示灯用红、黄、绿、蓝和白色;按钮用红、黄、绿、蓝、黑、白和灰色。

4.2选色原则依按钮被操作(按压)后所引起的功能,或指示灯被接通(发光)后所反映的信息来选色。

4.3闪光信息的作用4.3.1进一步引起注意;4.3.2须立即采取行动;4.3.3反映出的信息不符合指令的要求;4.3.4表示变化过程(在过程中发闪光)。

亮与灭的时间比,一般是在1:1至4:1之间选取。

较优先的信息,使用较高的闪烁频率。

5指示灯的颜色5.1光亮信息的作用5.1.1指示:借以引起操作者的注意,或指示操作者应作的某种操作;5.1.2执行:借以反映某个指令、某种状态、某些条件、或某类演变,正在执行或已被执行。

5.2颜色的指令含义指示灯的颜色及其含义表16 按钮的颜色“停止”、“继电”或“事故”用红色钮;“起动”或“通电”优先用绿色钮,允用黑、白或灰色钮;一钮双用的“起动”与“停止”或“通电”与“继电”;交替按压后改变功能的,既不能用红色钮,亦不能用绿色钮,而应用黑、白或灰色钮;按时运动,抬时停止运动(如点动、微动),应用黑、白、灰或绿色钮,最好是黑色钮,而不能用红色钮;“复位”单一功能的,用蓝、黑、白或灰色钮;同时有“停止”或“断电”功能的,用红色钮。

7灯光按钮7.1类型灯光按钮的类型7.2第5条和第6条的规定,同样适用于灯光按钮。

当选色有困难时,允许使用白色。

7.3灯光按钮的信息作用7.3.1指示:通过钮上的灯亮,告知操作者需按压该灯亮的按钮,以完成某种操作。

GB按钮指示灯颜色规范

GB按钮指示灯颜色规范

G B按钮指示灯颜色规范标准化工作室编码[XX968T-XX89628-XJ668-XT689N]中华人民共和国国家标准电工成套装置中的指示灯和按钮的颜色中华人民共和国国家标准电工成套装置中的指示灯和按钮的颜色GB2682-811范围本标准仅规定电工成套装置中的指示灯和按钮的统一使用颜色。

2目的统一指示灯和按钮颜色的使用意义,保障人身安全,便于操作与维修。

3辅助的表征单靠颜色不能表征操作功能或运行状态时,可在器件上或器件的近旁,补加必要的图形符号或文字符号。

有要求时,可在指示灯发出带色的定光或闪光信息的同时,再预补加音响信号(包括附有解除音响的执行按钮)。

4统一的规定4.1可用颜色指示灯用红、黄、绿、蓝和白色;按钮用红、黄、绿、蓝、黑、白和灰色。

4.2选色原则依按钮被操作(按压)后所引起的功能,或指示灯被接通(发光)后所反映的信息来选色。

4.3闪光信息的作用4.3.1进一步引起注意;4.3.2须立即采取行动;4.3.3反映出的信息不符合指令的要求;4.3.4表示变化过程(在过程中发闪光)。

亮与灭的时间比,一般是在1:1至4:1之间选取。

较优先的信息,使用较高的闪烁频率。

5指示灯的颜色5.1光亮信息的作用5.1.1指示:借以引起操作者的注意,或指示操作者应作的某种操作;5.1.2执行:借以反映某个指令、某种状态、某些条件、或某类演变,正在执行或已被执行。

5.2颜色的指令含义指示灯的颜色及其含义????????表16按钮的颜色“停止”、“继电”或“事故”用红色钮;“起动”或“通电”优先用绿色钮,允用黑、白或灰色钮;一钮双用的“起动”与“停止”或“通电”与“继电”;交替按压后改变功能的,既不能用红色钮,亦不能用绿色钮,而应用黑、白或灰色钮;按时运动,抬时停止运动(如点动、微动),应用黑、白、灰或绿色钮,最好是黑色钮,而不能用红色钮;“复位”单一功能的,用蓝、黑、白或灰色钮;同时有“停止”或“断电”功能的,用红色钮。

电线及按钮颜色标准

电线及按钮颜色标准

电工接线标准1、紧固接线用力要适中,防止用力过大将螺栓螺母滑扣,发现已滑扣的螺栓螺母及时更换,严禁将就作业。

2、用螺丝刀紧固或松动螺丝时,必须用力使螺丝刀顶紧螺丝,然后再进行紧固或松动,防止螺丝刀与螺丝打滑,造成螺丝损伤不易拆装,尤其是挂箱内的常用空开。

3、发现难于拆卸的螺栓螺母,不要鲁莽行事,防止造成变形更难于拆卸,应给予适当敲打,或加螺丝松动剂、稀盐酸等稍后再进行拆卸。

4、不要用老虎钳紧固或松动螺栓螺母,以防造成损坏,用活口扳手时要调整好开口,防止将螺栓螺母损坏变形,造成不易拆装。

5、同一接线端子允许最多接两根相同类型及规格的导线。

6、易松动或易接触不良的接线端子,导线接头必须以“?”型紧固在接线端子上,增加接触面积及防止松动。

7、导线接头或线鼻子互相连接时,中间严禁加装非铜制或导电性能不好的垫片。

8、导线接头连接时,要求接触面光滑且无氧化现象,接线鼻子或铜排相接时,可在接触表面清理干净后涂抹导电膏,然后再进行紧固。

9、接临时线时,单根导线软线的要求接线头对折一次,然后接到空开下口;单芯硬线要以“?”型接到空开下口。

10、30KW及以上电机接线,要求电机出线和连接电机的电缆导线之间不允许跨接导电性能不好的垫片,如镀锌螺母、平垫、弹簧垫等。

11、使用绝缘胶带缠绕电缆或其他要保护绝缘的设备时,绝缘层要以压置1/2的比例从一端缠绕到另一端,且至少往返一来回中华人民共和国国家标准电工成套装置中的导线颜色电工成套装置中的导线颜色GB 2681—811 范围本标准系为在电工成套装置中以导线颜色来标志电路,或依电路去选择导线颜色的统一规定。

2 目的本标准的目的是统一各种颜色的标定含义。

并依裸导线(包括母线)或绝缘导线的颜色识别电路。

3 依导线颜色标志电路时3.1 黑色:装置和设备的内部布线。

3.2 棕色:直流电路的正极。

3.3 红色:三相电路的C相;半导体三极管的集电极;半导体二极管、整流二极管或可控硅管的阴极。

指示灯、按钮的色彩及其意义

指示灯、按钮的色彩及其意义

指示灯、按钮的色彩及其意义指示灯的颜色及其含义
颜色
含义
阐明
典型运用
赤色
反常状况或警报
对或许呈现危险和需要当即处理状况报警
温度逾越规矩(或安全)捆绑,设备的首要有些已被维护电器堵截
黄色
正告
状况改动或变量挨近其极限值
温度违背正常值呈现容许在必守时刻的过载
绿色
预备、安全
安全作业条件指示或机械预备起动
冷却体系作业
蓝色
分外指示
上述几种颜色即红、黄、绿色未包含的任一种功用
挑选开关处于指定方位
白色
通常信号
上述几种颜色即红、黄、绿色未包含的各种功用,如某种动作正常
按钮颜色及其含义
颜色
含义
典型运用
赤色
危险状况下的操作
急迫间断
间断或分断
悉数停机。

间断一台或多台电动机,间断一台机器某一有些,使电器元件失电,有间断功用的复位按钮
黄色
应急、干与
应急操作,按捺不正常状况或间断不志向的作业周期
绿色
起动或接通
起动,起动一台或多台电动机,起动一台机器的一有些,使某电器元件得电
蓝色
上述几种颜色即红、黄、绿色未包含的任一种功用
灰色
白色
无专门指定功用
可用于间断和分断以外的任何状况。

电气与颜色

电气与颜色

在《电工成套装置中的指示灯和按钮的颜色》 GB2682-1981规定的是低压设备的按钮和指示灯的颜色。

它规定运行是绿灯,停止是红灯。

在DL/T5136-2001 《火力发电厂、变电所二次接线设计技术规程》的第37页的7.1.3条中规定的是高压柜指示灯的颜色。

它规定运行是红灯,停止是绿灯。

1.模拟母线的标志颜色丝印在开关柜的主结线图必须按以下颜色,画主结线系统图时不用表1.0.11电压(kV)颜色交流0.23 深灰交流0.40 黄褐交流3 深绿交流6 深蓝交流10 绛红交流13.8~20 浅绿交流35 浅黄交流60 橙黄交流110 朱红交流154 天蓝交流220 紫交流330 白交流500 淡黄直流褐直流500 深紫注:①模拟母线的宽度宜为6~12mm;②设备模拟的涂色应与相同电压等级的母线颜色一致;③不适用于弱电屏以及流程模拟的屏台。

颜色标志又叫安全色。

用不同的颜色表示不同的意义,常用的如下;1、红色;表示禁止、停止和消防,如信号灯、信号旗、停止按钮、消防器材等,是用红色表示“禁止触动”的意思。

2、黄色;用来表示注意危险。

如“当心触电”,“注意安全”等。

3、蓝色;用来表示强制执行。

如“必须戴安全帽”等。

4、绿色;用来表示安全、工作、运行等意义。

如“在此工作”、“以接地”等。

5、黑色;多用于文字、图形、符号,带有警告的意义。

通常二次回路用黄色表示交流回路,绿色表示电流回路,红、蓝色分别表示直流回路的正、负电源,信号和警告回路通常取白色。

规程中规定;交流回路中,零线和中性线应取淡蓝色,接地线应用绿/黄双色线,直流回路中,正极取棕色,负极取蓝色,接地中线取淡蓝色。

它讲取代通常的习惯。

―――――选自《安全用电》。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电工成套装置中的指示灯和按钮的颜色
GB 2682—1981
国家标准总局发布
1982年7月1日实施
1 范围
本标准仅规定电工成套装置中的指示灯和按钮的统一使用颜色。

2 目的
统一指示灯和按钮颜色的使用意义,保障人身安全,便于操作与维修。

3 辅助的表征
单靠颜色不能表征操作功能或运行状态时,可在器件上或器件的近旁,补加必要的图形符号或文字符号。

有要求时,可在指示灯发出带色的定光或闪光信息的同时,再预补加音响信号(包括附有解除音响的执行按钮)。

4 统一的规定
4.1可用颜色
指示灯用红、黄、绿、蓝和白色;
按钮用红、黄、绿、蓝、黑、白和灰色。

4.2选色原则
依按钮被操作(按压)后所引起的功能,或指示灯被接通(发光)后所反映的信息来选色。

4.3闪光信息的作用
4.3.1进一步引起注意;
4.3.2须立即采取行动;
4.3.3反映出的信息不符合指令的要求;
4.3.4表示变化过程(在过程中发闪光)。

亮与灭的时间比,一般是在1∶1至4∶1之间选取。

较优先的信息,使用较高的闪烁频率。

5 指示灯的颜色
5.1光亮信息的作用
5.1.1 指示:借以引起操作者的注意,或指示操作者应作的某种操作;
5.1.2 执行:借以反映某个指令、某种状态、某些条件、或某类演变,正在执行或已被执行。

5.2颜色的指令含义
表1 指示灯的颜色及其含义
6 按钮的颜色
“停止”、“断电”或“事故”用红色钮;
“起动”或“通电”优先用绿色钮,允用黑、白或灰色钮;
一钮双用的“起动”与“停止”或“通电”与“断电”;
交替按压后改变功能的,既不能用红色钮,亦不能用绿色钮,而应用黑、白或灰色钮;
按时运动,抬时停止运动(如点动、微动),应用黑、白、灰或绿色钮,最好是黑色钮,而不能用红色钮;
“复位”
单一功能的,用蓝、黑、白或灰色钮;
同时有“停止”或“断电”功能的,用红色钮。

表2 按钮的颜色及其含义
7 灯光按钮
7.1类型
表3 灯光按钮的类型
7.2第5条和第6条的规定,同样适用于灯光按钮。

当选色有困难时,允许使用白色。

7.3灯光按钮的信息作用
7.3.1指示:通过钮上的灯亮,告知操作者需按压该灯亮的按钮,以完成某种操作。

按压后,灯灭,以反映某个指令已被执行。

当需要引起操作者注意时(如警报),可采用闪光的灯光按钮,该钮被按压后,可变闪光为定光。

在引起警报的原因未被排除前,固定光不灭。

7.3.2执行:按压灭灯的按钮后,该钮上的灯亮,以反映某个指令已被执行(直至解除执行后,方准将灯熄灭)。

当按压后,钮上若发出闪光的灯亮,则反映某个指令或某类演变正在执行。

完成执行后,须自动地使闪光变为定光。

7.4 灯光按钮不得用作事故按钮。

附录
指示灯的选色示例。
