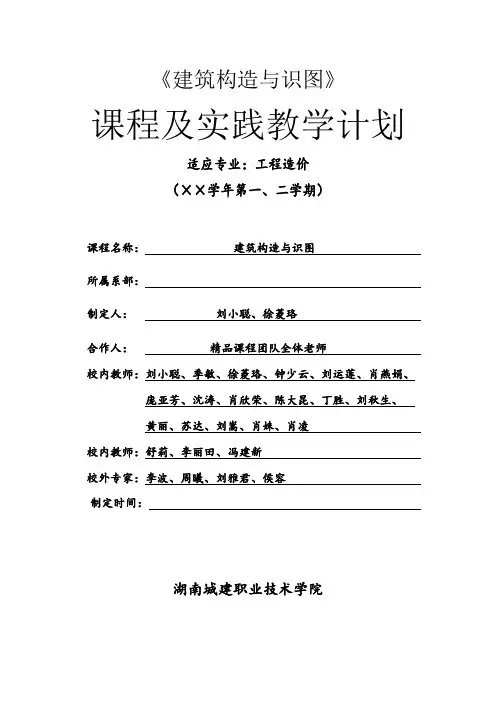

《建筑构造与识图》课程及实践教学计划适应专业：工程造价（××学年第一、二学期）课程名称：建筑构造与识图所属系部：制定人：刘小聪、徐菱珞合作人：精品课程团队全体老师校内教师：刘小聪、季敏、徐菱珞、钟少云、刘运莲、肖燕娟、庞亚芳、沈涛、肖欣荣、陈大昆、丁胜、刘秋生、黄丽、苏达、刘嵩、肖姝、肖凌校内教师：舒莉、李丽田、冯建新校外专家：李波、周曦、刘雅君、侯容制定时间：湖南城建职业技术学院目录建筑构造与识图课程及实践教学计划 (1)一、课程实训大纲 (1)1．课程性质 (1)2．课程目标 (1)3．课程实训内容 (1)4．实训教学时数分配 (4)5．实训方式与考核方式 (4)6．大纲说明 (5)二、课程考核与评价大纲 (5)1．课程考核总体要求 (5)2．考核方式和主体.............................. 错误！未定义书签。

3．课程考核成绩评定标准........................ 错误！未定义书签。

4．分项能力考核表.............................. 错误！未定义书签。

5．综合能力考核表.............................. 错误！未定义书签。

建筑构造与识图课程及实践教学计划一、课程实训大纲1．课程性质与课程作用《建筑构造与识图》课程是工程造价专业的一门既有系统理论又有较多实践的重要专业技能基础课程。

该课程具有较强的综合性及应用性，它以培养学生的方法能力与社会能力，培养学生的空间想象能力与思维能力和对房屋建筑构造的认知能力以及读图与绘图能力为主要目标，同时兼顾后续专业课程（建筑工程计量与计价、建筑工程项目招投标与合同管理、建筑项目施工组织与进度管理、施工项目成本管理、工程投资与经济等）的学习需要以及工程造价领域和八大员岗位的任职要求。

因此它是工程造价专业岗位群人员（造价员、资料员、材料员等）所必须具备的基本知识和基本技能。

《建筑构造与识图》课程教案

2.扩大模数：指基本模数的整倍数。扩大模数的基数应符合下列规定：
（1）水平扩大模数为3M、6M、12M、15M、30M、60M等6个，其相应的尺寸分别为300mm,600mm、1200mm、1500mm、3000mm、6000mm。
（2）竖向扩大模数的基数为3M、6M两个，其相应的尺寸为300mm、600mm。
（2）砖（或石）结构建筑：指以砖或石材为承重墙柱和楼板的建筑。这种结构便于就地取材，能节约钢材、水泥和降低造价，但抗害性能差，自重大。
（3）钢筋混凝土结构建筑：指以钢筋混凝土作承重结构的建筑。如框架结构、剪力墙结构、框剪结构、筒体结构等，具有坚固耐久、防火和可塑性强等优点，故应用较为广泛。
（4）钢结构建筑：指以型钢等钢材作为房屋承重骨架的建筑。钢结构力学性能好，便于制作和安装，工期短，结构自重轻，适宜超高层和大跨度建筑中采用。随着我国高层、大跨度建筑的发展，采用钢结构的趋势正在增长。
地坪是底层房间与地基土层相接的构件，起承受底层房间荷载的作用。要求地坪具有耐磨防潮、防水、防尘和保温的性能。
4、楼梯：
楼房建筑的垂直交通设施。供人们上下楼层和紧急疏散之用。故要求楼梯具有足够的通行能力，并且防滑、防火，能保证安全使用。
5、屋顶：
建筑物顶部的围护构件和承重构件。抵抗风、雨、雪霜、冰雹等的侵袭和太阳辐射热的影响；又承受风雪荷载及施工、检修等屋顶荷载，并将这些荷载传给墙或柱。故屋顶应具存足够的强度、刚度及防水、保温、隔热等性能。
2. 按规模与数量分
（1）大量性建筑：指建筑规模不大，但修建数量多，与人们生活密切相关的分布面广的建筑，如住宅、中小学教学楼、医院、中小型影剧院、中小型工厂等。
（2）大型性建筑：指规模大、耗资多的建筑，如大型体育馆、大型剧院、航空港、站、博览馆、大型工厂等。与大量性建筑相比，其修建数量是很有限的，这类建筑在一个国家或一个地区具有代表性，对城市面貌的影响也较大。

建筑识图与构造教案

成果展示
组织学生对完成的操作练习进行成果展示，评价学生的学习
成果和实践能力。
THANKS
弱电系统
熟悉弱电系统组成、弱电设备选用及弱电线路敷设，掌握弱电设备安装、弱电线路敷设及弱电系统调试等识图要点。
智能化系统
了解智能化系统组成、智能化设备选用及智能化线路敷设，掌握智能化设备安装、智能化线路敷设及智能化系统调试等识图要点。
07
实践操作与案例分析
建筑识图实践操作流程演示
01
熟悉图纸
木梁施工图识读
掌握木梁的编号、截面尺寸、连接方式等。
楼盖与屋盖系统施工图识读
了解楼盖与屋盖系统的类型、布置方式等。
围护结构施工图识读
掌握围护结构的类型、材料要求等。
06
设备施工图识读指南
给排水系统施工图识读
1 2 3
给水系统
了解给水方式、给水管网布置及管材选用，掌握给水管道安装、水表安装及给水附件安装等识图要点。
图纸比例与尺寸标注
01
02
03
图纸比例
建筑图纸上某一线段与实物相应线段的长度之比，如1:50、1:100等。

尺寸标注
包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字，用于表示物体的真实大小。
标高
表示建筑物各部分的高度，如楼层标高、室内外高差等。
图例符号识别方法
常用建筑材料图例
如砖、混凝土、木材等，通过不同的线条和填充方式表示。
首先确认总平面图的比例尺，以便准确计算实际距离。同时，熟悉图例中各种符号的含义，如建筑、道路、绿化等。
分析场地条件
识别建筑物布局
在总平面图中找出建筑物的位置、朝向、间距以及与周边环境的关系。

《建筑构造与识图》授课计划及教案.docx

《建筑构造与识图》教案(1) 墙承重体系： (2) 骨架承重： (3) 内骨架承重： (4) 空间结构承重：5 ) •按规模和数量分类：民用建筑还可以根据建筑规模和建造数量的差异进行分类。

分为大型性建筑和大量性建筑两种。

任务二确定建筑物的级别要求：学生通过现场参观，小组讨论总结建筑物的分类，完成学生工作业上的作业。

1、任务分析参观周遍建筑工地2、任务实施建筑的分级：民用建筑是根据建筑物使用年限、防火性能、规模大小和重要性来划分等级的。

1.按建筑的耐久年限分成四级以建筑主体结构的正常使用年限分成下列四级：建筑物按其使用性质和耐久年限为四级。

我国《建筑设计防火规范》与《高层民用建筑设计防火规范》根据建筑材料和构件的燃烧性能及耐火极限,把建筑的耐火等级分为四级。

(1)燃烧性能燃烧性能是指建筑构件在明火或高温辐射的情况下，能任务实施获得技能创设情境提出任务釆用启发式教学分析任务明确目标多媒体教学思考：学校教学楼分别按使用年限、防火性能、规模大小和重要性划分属于第几等级？2.按建筑的防火性能分成四级否燃烧及燃烧的难易程度。

建筑构件按照燃烧性能分成非燃烧体（或称不燃烧体）、难燃烧体和燃烧体。

A非燃烧体：用非燃烧材料制成的构件。

如混凝土、钢材、天然石材等。

B难燃烧体：用难燃烧材料制成的构件或用燃烧材料制成而用非燃烧材料做保护层的构件。

C燃烧体：用燃烧材料成的构件。

如木材等。

（2）耐火极限耐火极限是指对任一建筑构件按时间一温度标准曲线进行耐火试验，从受到火的作用时起,到失去支持能力或完整性破坏或失去隔火作用时止的这段时间，用小时表示。

建筑构件出现了上述现象之一，就认为其达到了耐火极限。

失去支持能力是指构件自身解体或垮塌。

梁、楼板等受弯承重构件，挠曲速率发生突变是失去支持能力的象征。

完整性破坏是指楼板、隔墙等具有分隔作用的构件，在试验中出现穿透裂缝或较大的孔隙。

失去隔火作用是指具有分隔作用的构件在试验中背火面测温点、测得平均温升到达i4（rc （不包括背火面的起始温度），或背火面测温点中任意一点的温升达到180°C,或不考虑起始温度的情况下背火面任一测点的温度到达220°C e知识链接地震是对建筑造成破坏的主要自然因素，我国地处世界上环太平洋地震带和地中海南亚震带两大地震带的中间，地震比较频繁。

建筑工程识图和构造学习计划

建筑工程识图和构造学习计划一、学习目标建筑工程识图和构造是建筑工程专业重要的基础课程，也是学生们打好建筑工程专业基础的必修课程之一。

学习本门课程，旨在培养学生的建筑工程设计、施工管理等方面的综合能力，提高学生对于建筑结构的认知和理解，掌握建筑构造设计的基本知识和技能，为将来从事建筑工程相关职业奠定坚实的基础。

二、学习内容1.建筑工程识图建筑图纸种类及内容：（1）建筑图纸的种类和内容；（2）建筑图例（建筑、构造、设备）；（3）建筑图纸标准（GB/T 50358-2006）；（4）建筑图例的成图方法。

2.建筑构造（1）建筑物构造的分类；（2）建筑结构构件的种类和作用；（3）建筑结构体系；（4）建筑构造技术。

三、学习方法1.理论学习与实践相结合建筑工程识图和构造是一门理论联系实际的学科，学生们在学习理论知识的同时，需要注重实践操作，通过阅读图纸、分析构造、实际操作等方式不断巩固所学知识，提高综合素质。

2.课下自主学习学生们要在课下进行大量的自主学习，除了完成教师布置的作业外，还要通过阅读相关书籍、期刊、网站等多渠道获取信息，拓宽自己的知识面，提高对于建筑工程识图和构造的理解和掌握。

3.实地调研与实践活动学生们要通过实地调查、参观、实践等方式，深入理解建筑工程识图和构造的实际应用，不仅加深对于理论知识的理解，也增强了实际动手操作的能力。

四、学习进度按照教学大纲，制定详细的学习计划和进度安排，合理分配每个章节及课时，保证学习内容的深入和扎实。

五、学习评估1.定期考试定期组织学生进行课程知识考核，评估学生的学习情况，及时发现问题并加以解决。

2.作业和实验布置不同类型、难易程度的作业，鼓励学生通过实验操作掌握课程中的实际技能，提高学生的分析和解决问题的能力。

3.课程项目组织学生参与相关课程项目实践，让学生将所学知识运用到实际中，培养学生的综合素质和实践能力。

学习计划结束后，学生会对建筑工程识图和构造有着全面的了解和掌握，不仅为将来的专业学习打下了坚实的基础，也为将来的职业生涯做好了充分的准备。

课程思政背景下《建筑识图与构造》教学实践

课程思政背景下《建筑识图与构造》教学实践本文试图从课程思政背景下探讨《建筑识图与构造》这门课程的教学实践。

建筑识图与构造课程是一门紧密结合理论与实践的课程，它是结构和美学的融合，旨在使学生掌握基本的建筑布局与设计理念，运用各种建筑制图软件能力综合设计建筑空间，从而实现检视、控制和参与现今社会的发展，以及完成今后科研、设计和实践任务。

为了让学生更好地理解此课程，我们在课堂上采取了多种教学方法：首先，让学生参观一些先进的建筑工程，让学生了解这些建筑的风格和结构；其次，布置一些设计任务，让学生用实际的案例学习设计知识；第三，引导学生运用图表，搜集有关资料，并运用学习到的工具进行设计；最后，让学生使用建筑设计软件，用3D视角查看建筑，用虚拟工具模拟实际的建筑环境，实现所设计的效果。

同时，我们还在课堂上让学生运用新的技术来改进建筑设计，提出新的想法和新的观点，以此来谱写一部全新的、崭新的建筑的历史。

当学生完成这些任务时，他们会发现自己的建筑实践能力有了很大的提高，并获得更多建筑设计的研究方法。

让我们以一位学生为例，他在本门课程中学习到如何使用建筑制图软件来完成设计任务，实现设计概念。

他参观了不同建筑，学习不同建筑的结构和融合，使用计算机建模模拟让自己的设计更贴近实际情况。

他对空间的理解更加深刻，学会了如何运用建筑美学来构建自己的建筑设计。

综上所述，我们可以看出，《建筑识图与构造》这门课程的教学
实践旨在帮助学生掌握建筑制图软件的使用，以及更加深入地理解建筑设计过程。

它能够使学生获得更多知识和技能，为自己未来的发展提供良好的基础，以实现今后建筑设计任务的成功完成。

建筑识图与构造的学习计划和目标

建筑识图与构造的学习计划和目标下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

建筑识图与构造的学习计划和目标该文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 建筑识图与构造的学习计划和目标 can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!学习建筑识图与构造是建筑设计专业学习中非常重要的一部分，它对于建筑师的设计能力和实践能力有着至关重要的影响。

《建筑识图与构造》教案资料

结构施工图作用
结构施工图在建筑工程中具有指导施工、保证质量、控制造价等作用，是工程技术人员必须掌握的专业技能之一。
结构施工图阅读步骤和技巧
阅读步骤
首先了解图纸目录和设计说明，然后按照基础图、楼层结构平面布置图、屋面结构平面布置图的顺序进行阅读，最后详细阅读各构件的结构详图。
阅读技巧
在阅读结构施工图时，应注意图纸的比例、尺寸标注、标高、定位轴线等基本信息，同时结合建筑平面图、立面图、剖面图等相关图纸进行综合分析。
阅读电气平面图，了解配电箱、开关插座等电气设备的布置情况，结合系统图分析供电方式、线路走向及保护措施等。
通过平面图了解空调机组、风机盘管等设备的布置情况，结合系统图分析空调水系统、风系统的运行原理及管道连接方式等。
阅读消防平面图，了解消火栓、灭火器等消防设施的布置情况，结合系统图分析消防水系统、报警系统的运行原理及联动关系等。
06
设备施工图识读与理解
设备施工图概述及作用
设备施工图是表达建筑物内各类设备（如给排水 01 、电气、暖通、消防等）布置、连接及安装要求
的图样，是建筑施工图的重要组成部分。
设备施工图的作用在于指导设备的安装、调试和 02 运行，确保设备的正常运行和建筑物的安全使用
。
设备施工图通常包括平面图、系统图、详图等， 03 涉及多个专业领域和复杂的技术要求。
拓展延伸：现代建筑技术发展趋势探讨
数字化与智能化建筑技术
探讨数字化和智能化技术在建筑设计、施工和运营管理等方面的应用与发展趋势。
建筑工业化与装配式建筑
介绍建筑工业化的概念、特点和优势，以及装配式建筑的设计、生产和施工技术等方面的内容。
绿色建筑与可持续发展

《建筑构造及识图》课程教学方案

《建筑构造与识图》课程教学方案一、管理信息课程名称：建筑构造与识图课程代码：5603011126课程性质：本课程是《建筑工程技术专业》及其相关专业最重要的专业基础课，同时也是一门核心技能课，是学生学习后续课程的基础，更是毕业生在实际工作中认识建筑施工图纸，了解设计意图，向施工人员进行技术交底并指导施工等必备的基本知识和技能。

授课对象：建筑工程技术专业、建筑经济管理专业和建筑设备工程技术专业一年级学生课程总学时：120学时（含综合训练周1周）周学时：8学时（共12常规教学周）前承课程：无后续课程：建筑施工技术、建筑工程计量与计价等编制人员：熊召友（总指导）陈翔卢滔编制时间：2011年 5月二、课程目标（一）能力目标1、能正确识读一般建筑的建筑施工图；2、能正确绘制（手工+CAD）一般建筑的建筑施工图；（二）知识目标1、熟悉现行建筑制图方面的国家标准；2、熟悉常用建筑术语（开间、进深、层高、净高等）及建筑构造的基本概念（如基础埋深、；圈梁、构造柱等）3、掌握一般建筑的构造组成和做法；4、掌握建筑施工图识读和绘制的基本知识；（三）素质目标1、培养学生严谨的工作作风和职业操守；2、培养学生的标准和规范意识；3、培养学生吃苦耐劳和团队合作的精神。

第 1 页共 18 页三、课程内容模块与课程单元划分模块子模块单元编号课程单元学时第一授课人房屋认知（构造）课程简介及建筑分类I 1对课程进行整体认知并对学院内主要建筑物进行分类I2 黄静建筑分类II 2 对学院内主要建筑物进行分类II 2 黄静建筑构造组成3 认识实体模型建筑首层并知其构造组成 2 卢滔4 认识实体模型建筑二层并知其构造组成 2 卢滔5 认识实体模型建筑屋顶并知其构造组成 2 卢滔教学楼构造组成6 认识第三教学楼并知其构造组成 2 陈翔食堂构造组成7 认识第一学生食堂并知其构造组成 2 陈翔工业建筑构造组成8 认识建工实训中心并知其构造组成 2 陈翔制图基本技能训练制图工具使用方法 9 常用制图工具使用方法训练 2 黄静工程字及线型训练 10 练写常用工程字及线型 2 黄静AutoCAD基本知识11 常用 ACAD命令演示及操作训练 2 陈翔12 使用 ACAD绘制基本图元 2 陈翔常用建筑材料图例训练 13 手工绘制常用建筑材料图例 2 黄静三视图及大样图训练 14 手工绘制简单三视图及大样图 2 黄静天正建筑软件基本知识15 正确设置天正软件绘图参数 2 陈翔16 使用天正绘图命令绘制墙柱及进行标注等 2 陈翔抄绘建筑平面图 17 手工抄绘技能抽查试题1建筑平面图 2 黄静第 2 页共 18 页18 手工标注技能抽查试题1建筑平面图 2 黄静抄绘简单平、立、剖面图 19 使用天正绘制习题集平面图 2 陈翔20 使用天正绘制习题集立面、剖面图 2 陈翔第一学生食堂建筑施工图识读与技能抽查试题训练建筑施工图识读基本知识 21 整理建筑施工图并识读总平面图 2 彭鹏设计总说明识读 22 识读建筑设计总说明知其表达内容 2 彭鹏技能抽查试题1训练23 使用天正绘制二层建筑平面图I 2 陈翔24 使用天正绘制二层建筑平面图II 2 陈翔一层平面图识读25 识读一层平面图墙体部分 2 彭鹏26 识读一层平面图柱子部分 2 彭鹏技能抽查试题2训练27 使用天正绘制11建筑剖面图I 2 陈翔28 使用天正绘制11建筑剖面图II 2 陈翔一层平面图识读29识读一层平面图门窗、台阶部分并知其构造要求2 彭鹏30 识读一层平面图楼地面部分并知其构造要求 2 彭鹏技能抽查试题3训练31 使用天正绘制外墙身节点大样图I 2 陈翔32 使用天正绘制外墙身节点大样图II 2 陈翔一层平面图识读33识读学生宿舍建筑施工图变形缝部分并知其构造要求2 陈翔34 识读建筑施工图节能部分并知其构造要求 2 陈翔技能抽查试题19训练35 使用天正绘制单层工业厂房立面图I 2 陈翔36 使用天正绘制单层工业厂房立面图II 2 陈翔第 3 页共 18 页二层平面图识读 37 识读二层平面图雨棚部分并知其构造要求 2 黄静三层平面图识读 38 识读三层平面图顶棚部分并知其构造要求 2 黄静技能抽查试题4训练 39 手工草绘11建筑剖面简图 2 陈翔40 使用天正绘制11建筑剖面图 2 陈翔屋顶平面图识读 41 识读屋顶平面图（平屋面）并知其构造要求 2 彭鹏42识读学生宿舍建筑屋顶平面图（坡屋面）并知其构造要求2 彭鹏立面图识读 43 识读各建筑立面图并知其装修做法 2 彭鹏剖面图识读 44 识读建筑剖面图并知楼梯的剖面表达方式 2 彭鹏45 识读建筑剖面图并知楼梯构造要求 2 彭鹏单层工业厂房施工图识读基本知识 46识读单层工业厂房建筑施工图并知其表达内容2 黄静第一学生食堂建筑施工图识读答疑47 综合识读第一学生食堂建筑施工图 2 彭鹏 7#学生公寓施工图识读答疑 48 综合识读7#学生公寓建筑施工图 2 黄静课程职业能力综合训练（1W）第三教学楼反向测绘 12 陈翔CAD制图技能抽查 4 陈翔识图技能抽查 4 黄静、彭鹏建筑构造知识考核 4 陈翔合计 120第 4 页共 18 页四、职业能力训练项目（一）课程单元单项训练项目单元编号单项训练项目名称能力目标知识目标主要训练素材授课地点配备教师数主要教学方法成果展示1 对学院内部分建筑物按用途、层数和高度进行分类能将任意一建筑物按用途、层数和高度准确归类了解建筑分类、标准和各类型建筑物名称院内部分建筑建筑构造一体化实训室学院内4多媒体及模型示教现场实物教学院内建筑分类统计表2 对学院内部分建筑物按承重结构材料进行分类能将任意一建筑物按承重结构材料准确归类熟悉建筑分类、标准和各类型建筑物名称院内部分建筑学院内 4 现场实物教学院内建筑分类统计表3 认识实体模型建筑首层并知其构造组成能对照建筑实体，使用建筑术语正确表达民用建筑各组成部分掌握民用建筑构造组成、作用以及常用建筑术语建筑实体模型建工实训中心建筑展示区2 现场实物教学看实物填建筑构造组成图表，并答问（术语）4 认识实体模型建筑二层并知其构造组成能对照建筑实体，使用建筑术语正确表达民用建筑各组成部分掌握民用建筑构造组成、作用以及常用建筑术语建筑实体模型建工实训中心建筑展示区2 现场实物教学看实物填建筑构造组成图表，并答问（术语）5 认识实体模型建筑屋顶并知其构造组成能对照建筑实体，使用建筑术语正确表达民用建筑各组成部分掌握民用建筑构造组成、作用以及常用建筑术语建筑实体模型建工实训中心建筑展示区2 现场实物教学看实物填建筑构造组成图表，并答问（术语）6 认识第三教学楼并知其构造组成能正确使用建筑术语表达其各组成部分掌握民用建筑构造组成、作用以及常用建筑术语第三教学楼建筑构造一体化实训室第三教学楼2 现场实物教学看实物填建筑构造组成图表7 认识第一学生食堂并知其构造组成能正确使用建筑术语表达其各组成部分掌握民用建筑构造组成、作用以及常用建筑术语第一学生食堂建筑构造一体化实训室第一学生食堂2 现场实物教学看实物填建筑构造组成图表8 认识建工实训中心能正确使用建筑术掌握工业建筑各构造建工实训中心建工实训中心 2 现场实物教学看实物填建第 5 页共 18 页并知其构造组成语表达其各组成部分组成部分，了解其与民用建筑构造组成的不同筑构造组成图表9 常用制图工具使用方法训练能正确表达制图工具名称并正确使用掌握各常用制图工具的用途及使用方法常用制图工具手工制图室 1 教具示教制图工具准备（削好铅笔等）10 练写常用工程字及线型能规范书写工程字和绘制线型熟悉 GB500012010《房屋建筑制图统一标准》（以下简称“统一标准” ）字体书写要求GB500012010GB/T 14691手工制图室 1 教具示教工程字练写纸及 A3 幅面图纸11 常用 ACAD 命令演示及操作训练能使用 ACAD 基本绘图命令熟悉 AutoCAD 图层、线型等相关基本知识AutoCAD2004以上版本软件CAD 机房 1电子教室演示示教图层等基本概念答问12 使用 ACAD 绘制基本图元能正确绘制直线、多段线等基本图元熟悉AutoCAD绘制知识AutoCAD2004以上版本软件CAD 机房 1电子教室演示示教绘制各种线型的电子文档13 手工绘制常用建筑材料图例能正确绘制 A3 幅面图纸边框、标题栏、图线等能正确识读并绘制常用建筑材料图例熟悉《统一标准》图纸幅面、图线绘制要求及常用建筑材料图例GB500012010A0 图纸等手工制图室 1图例绘制演示示教A3 幅面图纸绘制部分常用建筑材料图例并答问14 手工绘制简单三视图及大样图能正确绘制三视图及大样图掌握三视图的关系及大样图表达的内容GB500012010A2 幅面图纸等手工制图室 1多媒体动画教学绘制演示示教制图习题册15 正确设置天正软件绘图参数能正确设置绘图前的基本参数等熟悉天正建筑软件的绘图界面天正建筑软件7.5以上版本CAD 机房 1电子教室演示示教天正绘图前进行了基本设置的电子文档16 使用天正绘图命令绘制墙柱及进行标注等能正确绘制墙柱等并能进行标注熟悉天正绘制命令知识天正建筑软件7.5以上版本CAD 机房 1电子教室演示示教绘制并标注好墙柱等的电子文档17 手工抄绘技能抽查能正确绘制轴网、墙熟悉《统一标准》符 GB500012010A2 幅面图纸等手工制图室 1 绘制演示示教 A2 幅面平第 6 页共 18 页试题 1 建筑平面图（轴线、墙、门窗等）体等相关符号号和定位轴线的绘制要求面图绘制（符号、定位轴线等）18 手工标注技能抽查试题 1 建筑平面图（尺寸、标高等）能正确标注平面图中的各种尺寸、标高等熟悉《统一标准》尺寸标注等GB500012010A2 幅面图纸等手工制图室 1 绘制演示示教A2 幅面平面图尺寸标注等19 使用天正绘制习题集平面图能正确使用天正建筑软件进行轴网、墙体、门窗等绘制，并进行尺寸、符号标注等掌握天正建筑软件常用基本命令的使用天正建筑软件 CAD 机房 1电子教室演示示教绘图电子文档20 使用天正绘制习题集立面、剖面图能正确使用天正建筑软件绘制立面、剖面图掌握立面图、剖面图绘制的常用命令天正建筑软件 CAD 机房 1电子教室演示示教绘图电子文档21 整理建筑施工图并识读总平面图能正确整理整套建筑施工图及了解总平面图了解建筑施工图编排顺序、表达内容等，复习定位轴线、标高、符号、术语、构造组成等知识；了解《总图制图标准》 GB/T501032010 相应知识，总图的形成和内容各规范标准GB/T 501032010教学用图建筑构造一体化实训室1 多媒体教学基本知识填空问答题22 识读建筑设计总说明知其表达内容能正确识读建筑设计总说明相关内容了解建筑设计总说明中各做法及门窗表等知识建施01 建筑构造一体化实训室1 多媒体教学建筑设计总说明相关知识填空题及门窗表统计修正23 使用天正绘制二层建筑平面图能正确绘制建筑平面图熟悉AutoCAD和天正建筑软件平面图常用命令的使用天正建筑软件省技能抽查试题CAD 机房 1电子教室演示示教电子文档24 绘制并互评二层建筑平面图能正确绘制建筑平面图并进行互评熟悉AutoCAD和天正建筑软件平面图常用命令的使用天正建筑软件省技能抽查试题CAD 机房 1电子教室演示示教电子文档第 7 页共 18 页25 识读一层平面图墙体部分能正确对不同墙体进行分类掌握圈梁、过梁、构造柱、勒脚、散水、防潮层、隔墙等构造要求和材料做法建施02建筑构造一体化实训室第一学生食堂2多媒体教学现场实物教学墙柱基本知识训练题26 识读一层平面图柱子部分能正确分辨柱子的作用熟悉柱网知识建施02建筑构造一体化实训室第一学生食堂2多媒体教学现场实物教学墙柱基本知识训练题27 使用天正绘制 11建筑剖面图能正确绘制 11 建筑剖面图熟悉AutoCAD和天正建筑软件剖面图常用命令的使用天正建筑软件省技能抽查试题CAD 机房 1电子教室演示示教电子文档28 绘制并互评 11 建筑剖面图能正确绘制 11 建筑剖面图并进行互评熟悉AutoCAD和天正建筑软件剖面图常用命令的使用天正建筑软件省技能抽查试题CAD 机房 1电子教室演示示教电子文档29 识读一层平面图门窗、台阶部分并知其构造要求能正确识读门窗部分及正确辨别不同类型的台阶熟悉各类门窗的构造组成和尺寸、位置等基本知识；了解不同做法的台阶的构造要求；建施01建施02建筑构造一体化实训室第一学生食堂学院内2多媒体教学现场实物教学一层门窗修正统计表；院内相关建筑台阶统计表30 识读一层平面图楼地面部分并知其构造要求能正确分辨不同类型楼地面掌握楼地面组成、类型、要求等基本知识；建施01建施02建筑构造一体化实训室第一学生食堂2多媒体教学现场实物教学一层各区域地面类型及做法；31 使用天正绘制外墙身节点大样图能正确绘制外墙身节点大样图熟悉AutoCAD和天正建筑软件常用命令的使用ACAD天正建筑软件省技能抽查试题CAD 机房 1电子教室演示示教电子文档32 绘制并互评外墙身节点大样图能正确绘制外墙身节点大样图并进行互评熟悉AutoCAD和天正建筑软件常用命令的使用ACAD天正建筑软件省技能抽查试题CAD 机房 1电子教室演示示教电子文档33 识读学生宿舍建筑施工图变形缝部分并知其构造要求能正确辨别变形缝不同构造做法熟悉变形缝的作用、类型和构造7#学生公寓建施部分建筑构造一体化实训室7#学生公寓学院内2多媒体教学现场实物教学院内相关建筑变形缝设置情况统计表34 识读建筑施工图节能正确绘制墙体节了解墙体节能构造节能做法行业建筑构造一体化实训室1 多媒体教学外墙节能构第 8 页共 18 页能部分并知其构造要求能构造做法要求和材料做法标准造做法35 使用天正绘制单层工业厂房立面图能正确绘制建筑立面图熟悉AutoCAD和天正建筑软件立面图常用命令的使用天正建筑软件省技能抽查试题CAD 机房 1电子教室演示示教电子文档36 绘制并互评单层工业厂房立面图能正确绘制建筑立面图并进行互评熟悉AutoCAD和天正建筑软件立面图常用命令的使用天正建筑软件省技能抽查试题CAD 机房 1电子教室演示示教电子文档37 识读二层平面图雨棚部分并知其构造要求能正确分辨不同类型阳台雨棚了解不同类型阳台和雨棚构造要求建施03建施04建筑构造一体化实训室第一学生食堂学院内2多媒体教学现场实物教学院内其他建筑不同类型阳台、雨棚统计表38 识读三层平面图顶棚部分并知其构造要求能正确分辨不同类型顶棚熟悉不同类型顶棚构造要求及做法建施03建施04建筑构造一体化实训室第一学生食堂学院内2多媒体教学现场实物教学顶棚构造训练题（读图注明材料做法）39 手工草绘 11 建筑剖面简图能根据平、立面图绘制出剖面图掌握建筑投影规律省技能抽查试题CAD 机房 1电子教室演示示教手绘简图40 使用天正绘制 11建筑剖面图并互评能正确绘制建筑立面图并进行互评熟悉AutoCAD和天正建筑软件立面图常用命令的使用天正建筑软件省技能抽查试题CAD 机房 1电子教室演示示教电子文档41 识读屋顶平面图（平屋面）并知其构造要求能正确识读屋顶部分平面图掌握平屋面排水方式、防水保温隔热构造要求及做法建施05建筑构造一体化实训室第一学生食堂2多媒体教学模型示教现场实物教学屋面知识训练题42 识读学生宿舍建筑屋顶平面图（坡屋面）并知其构造要求能正确识读屋顶平面图和结构布置图掌握坡屋面防水保温隔热构造要求及做法7#学生公寓建施部分建筑构造一体化实训室7#学生公寓建工实训中心2多媒体教学模型示教现场实物教学屋面知识训练题43 识读各建筑立面图并知其装修做法能正确分辨不同墙面装修做法熟悉不同类型墙面装修构造要求及做装修做法表建筑构造一体化实训室第一学生食堂2多媒体教学现场实物教学墙面装修做法示意图第 9 页共 18 页法44 识读建筑剖面图并知楼梯的剖面表达方式能正确识读楼梯剖面图能正确绘制楼梯竣工图熟悉常见楼梯的尺度要求；掌握楼梯剖面图与平面图的对应关系建筑剖面图建筑平面图多功能室第一学生食堂2多媒体教学模型示教现场实物教学楼梯识读训练题45 识读建筑剖面图并知楼梯构造要求能正确识读楼梯剖面图掌握楼梯的组成、尺寸等相关知识建筑剖面图建筑平面图建筑构造一体化实训室第一学生食堂2多媒体教学现场实物教学楼梯识读训练题46 识读单层工业厂房建筑施工图并知其表达内容能正确识读单厂建筑施工图了解单厂建筑施工图表达内容的相关知识教材附录单厂建筑施工图建筑构造一体化实训室2多媒体教学模型示教单厂施工图识读记录47 综合识读第一学生食堂建筑施工图平、立、剖、详图能正确识读建筑施工图掌握建筑施工图识读的相关知识第一学生食堂建筑施工图建筑构造一体化实训室2 集中释疑建筑施工图识读答疑记录48 综合识读 7#学生公寓建筑施工图平、立、剖、详图能正确识读建筑施工图掌握建筑施工图识读的相关知识7#学生公寓建筑施工图建筑构造一体化实训室2 集中释疑建筑施工图识读答疑记录（二）课程职业能力综合训练项目分项训练项目名称项目任务项目成果及要求拟实现的目标项目实施指导教师数量及工作内容考核评价第三教学楼反向测绘每 10 人组成小组，使用 5m钢卷尺和 50m钢尺对第三教学楼进行反向测绘1、小组成果~第三教学楼各楼层平面简图及楼梯剖面简图：2、成员成果~根据小通过学生亲自动手，强化训练和检验学生对于平面图和剖面图所表达内容的掌握情况，并进一步训练手工制图的基本功1、量测第三教学楼：（1）时间安排：根据《课程教学方案》安排，本项目安排在第一学期最后一教学周的周一，共6 学时；（2）实施过程：计划根据学习分组，由组长明确任务、内容、成果和考核标准，进行小组成员的分工，并制定小组工作计划报指导教师审核；→实施小组成员，根1、量测第三教学楼配备教师情况：每小组配备 1名指导教师，以 40 人标准教学班为例，需4 名指导教师；2、量测第三教学楼工作内容：①指导小组分工， ②审核1、本项目成绩占课程成绩的 15%；2、本项目评价分学生在项目实施过程中的主观表现和成果两个方面；（1）学生在项目实施过程中的主观表现：占5%，主要考核学生在项第 10 页共 18 页组分工，手绘一 A2 幅面建筑平面图或剖面图据审核通过的计划，在小组长的统一安排下量测各楼层平面和楼梯； →检查由小组长组织各成员，对小组成果进行自查，并将成果报指导教师审核； →处理审核通过的小组成果由指导教师签字后开始手工制图，审核未通过的小组成果，继续完善，直至符合要求；2、手工绘制 A2 幅面建筑图：（1）时间安排：根据《课程教学方案》安排，本项目安排在第一学期最后一教学周的周二，共6 学时；（2）实施：学生根据小组量测成果，按制图规范，手工绘制建筑图小组工作计划，③指导量测楼梯，④审核小组量测成果；3、手工绘制 A2 幅面建筑图配备教师情况：每班配备 1 名指导教师；4、手工绘制 A2 幅面建筑图工作内容：①指导学生绘图， ②审核学生绘图成果；目实施过程中的出勤、主动性和积极性、在小组中起到的作用和团队协作精神等方面的情况，此考核以小组长的平时记录、小组成员的互评情况和教师的跟踪检查中掌握的情况为依据；（2）成果：共占 10%，其中小组成果占 5%，个人成果占 5%，此考核根据制图规范为依据进行评价。

建筑构造与识图课程标准

建筑构造与识图课程标准《建筑识图与构造》课程教学标准一、课程简介2．课程简介《建筑识图与构造》系建筑类入门学习科目，主要讲授民用建筑的建筑工程图识读、建筑构造概论、基础墙体和变形缝、楼梯构造、门窗构造、屋面、楼板及地坪构造、建筑防潮防水构造。

二、本课程的性质与任务开设本门课程的目的是使学生具有从事一般小型民用建筑施工图识读的初步能力。

能正确的识读常见的施工图纸，熟悉组成房屋的各部分的构造做法，并为后继课程奠定必要的基础知识。

《建筑工程识图与构造》的任务是使学生掌握房屋建施工图识读和房屋构造原理的两大部分内容。

三、课程教学目的要求（一）知识目标1.掌握建筑的构成要素及分类原则2.了解建筑的等级和标准化3.掌握一般民用与工业建筑的构造原理及典型做法4.掌握建筑防潮防水材料的选取（二）能力目标1.具有选取建筑防潮防水材料的能力2.能够根据工程及环境的具体条件，合理地选择或实施有效、可靠、安全、经济、美观的建筑构造措施3.熟练应用有关制图标准及构造标准图集的能力（三）素质目标1．培养学生认真负责的工作态度和严谨细致和工作作风；2．培养学生的自主学习意识；3．培养学生的团队、协作精神；4. 培养学生的创新意识和创造能力；5.培养学生额团结、合作精神6六、教学基本条件1.教学团队的基本要求需要完成本课程的所有教学任务的教师具有测绘学的理论知识和很强的实践操作能力。

加强双师型人才建设，努力引进高学历人才，加强专业教师互帮互助学习，定期进行教师知识和能力的培训，以此不断壮大教师队伍。

2.教学硬件环境基本要求3.教学资源基本要求教材、网络信息资源、实训室、实训仪器设备等。

主要是指通过搭建起多维、动态、活跃、自主的课程训练平台，课程组提供给学生自主学习的信息化技术教学资源目录及使用方案，网络资源目录或网址，多媒体视频，图书馆，专业期刊，课外阅读书目录，使学生学习的主动性，积极性和创造性得以充分调动。

七、课程评价标准、考核方式（一）考核评价的标准与原则1.以促进学生全面发展为宗旨以学生的全面发展为根本，从传统的以教学“教”为主，转变为以学生“学”为主。

建筑构造教学工作计划

一、教学目标1. 知识目标：（1）使学生掌握建筑构造的基本原理、方法和规范；（2）了解建筑构造的发展趋势和新技术、新材料的应用；（3）培养学生具备较强的建筑构造设计能力和施工组织能力。

2. 能力目标：（1）提高学生的建筑构造识图、绘图能力；（2）培养学生解决实际问题的能力；（3）提高学生的团队协作能力和沟通能力。

3. 情感目标：（1）激发学生对建筑构造的兴趣，培养学生热爱专业、追求卓越的精神；（2）培养学生的创新意识和实践能力；（3）提高学生的社会责任感和职业道德。

二、教学内容1. 建筑构造基本原理：建筑构造的基本概念、基本规律、基本要求等。

2. 建筑构造设计：建筑物的结构形式、构造体系、构件设计等。

3. 建筑构造施工：施工工艺、施工组织、施工质量等。

4. 建筑构造规范与标准：国家、行业、地方建筑构造规范与标准。

5. 建筑构造新技术、新材料：新型建筑材料、新型建筑结构、新型施工技术等。

三、教学方法1. 理论教学：采用多媒体教学、案例教学、讨论式教学等，提高学生的理论素养。

2. 实践教学：组织学生进行实地考察、实习实训、设计竞赛等活动，提高学生的实践能力。

3. 跨学科教学：结合其他相关专业课程，如建筑设计、建筑施工等，拓宽学生的知识面。

4. 研究性学习：鼓励学生开展课题研究，提高学生的科研能力。

四、教学进度安排1. 第一学期：（1）建筑构造基本原理（4周）（2）建筑构造设计（4周）（3）建筑构造施工（4周）2. 第二学期：（1）建筑构造规范与标准（4周）（2）建筑构造新技术、新材料（4周）（3）综合实践（4周）五、教学评价1. 期末考试：考察学生对建筑构造知识的掌握程度。

2. 平时作业：考察学生的设计能力和实践能力。

3. 实习实训：考察学生的动手能力和团队协作能力。

4. 课题研究：考察学生的科研能力和创新意识。

六、教学资源1. 教材：选用教育部推荐的建筑构造教材。

2. 多媒体课件：制作与教学内容相关的多媒体课件。

《建筑工程构造与识图》实践教学大纲

《建筑工程识图与构造》实践教学大纲本教学实践大纲是建设工程管理专业《建筑工程识图与构造》课程的实践实训部分，使学生通过在实训基地的实习，全面掌握建筑工程构造基本原理和技能，达到上岗就业的最基本要求。

总学时为8学时，共包括4个实践实训项目。

实践地点在校内建筑模型实训区。

一、适用专业范围本实践教学大纲适用于高职建设工程项目管理专业。

二、实践前期准备知识1．建筑工程构造的基础知识。

三、学时分配本实践教学为8学时。

四、实践条件及要求建筑模型实训区。

五、实践内容实践项目一基础和地下室实训区的观摩（一）实践目的（1）熟悉基础和地下室的类型和构造特点；（2）了解地下室的防潮、防水构造措施。

（二）实践要求本实践要求学生具有能够分析识别各种基础和地下室类型的能力。

（三）实践课时本实践项目为2学时。

（四）实践内容参观基础和地基实训区实践项目二墙体实训区的观摩（一）实践目的（1）了解隔墙的类型和构造；（2）熟悉墙体的作用、分类（3）掌握墙体的砌筑方式和常见细部构造、墙面装修构造。

（二）实践要求本实践项目要求学生对建筑各种类型的墙体有全面的了解。

（三）实践学时本实践项目为2学时。

（四）实践内容参观墙体实训区实践项目三楼板与地面实训区的观摩（一）实践目的（1）了解阳台雨棚的构造；（2）掌握楼底层的类型。

组成和常见楼板的构造特点；（3）熟悉地面的构造做法。

（二）实践要求要求学生具有分析钢筋混凝土楼板类型的能力。

（三）实践学时本实践项目为2学时。

（四）实践内容参观楼板与地面实训区实践项目四屋顶实训区观摩（一）实践目的（1）熟悉屋顶的各种排水方式；（2）掌握各类屋顶的组成、细部构造。

（二）实践要求要求学生能在实际应用中较好地完成屋顶排水组织设计及合理选用防水构造做法的能力。

（三）实践学时本实践项目为2学时。

（四）实践内容参观屋顶实训区六、学生实践效果的评定根据本大纲要求，拟定相关考核题目，由学生随堂完成相关实训实践题目，计入学生平时分。

建筑识图与构造学习计划书

建筑识图与构造学习计划书一、学习目标1.了解建筑设计的基本原理和规范2.掌握建筑识图技能，能够读懂建筑图纸3.学习建筑结构的构造和设计方法4.了解建筑材料的性能和选用原则5.掌握建筑施工的基本技术和流程二、学习内容1.建筑设计原理和规范了解建筑设计的基本原理，包括功能、形式、结构、材料、技术等方面的要求，学习建筑设计的基本规范和标准。

2.建筑识图技能学习建筑图纸的基本构成和符号，掌握建筑平面图、立面图、剖面图、构造图等基本图式的阅读方法，学会应用CAD等绘图软件进行建筑图纸的制作和修改。

3.建筑结构构造设计了解建筑结构的基本原理，包括受力分析、结构形式、构造方法等，学习建筑结构设计的基本步骤和方法，掌握常见建筑结构的设计规范和要求。

4.建筑材料与施工技术了解建筑材料的分类、性能、特点和选用原则，学习建筑施工的基本工艺和技术要点，包括基础施工、结构施工、装饰施工等方面的知识。

三、学习方法1.理论学习阅读相关的建筑设计手册、建筑学教材和专业期刊，了解建筑设计的理论知识和实践经验。

2.实践操作多参加建筑设计和施工实践项目，进行建筑识图和构造设计的实际操作，提升实际操作能力。

3.学习交流多参加建筑设计和施工相关的讲座、研讨会等学术活动，与同行进行学习交流，积极互动。

四、学习进度安排1.第1-2周：学习建筑设计基本原理和规范学习建筑设计的基本原理和要求，了解建筑设计的基本规范和标准。

2.第3-4周：学习建筑识图技能学习建筑图纸的基本构成和阅读方法，掌握建筑平面图、立面图、剖面图等基本图式的阅读。

3.第5-6周：学习建筑结构构造设计了解建筑结构的基本原理和设计方法，掌握建筑结构设计的基本步骤和方法。

4.第7-8周：学习建筑材料与施工技术了解建筑材料的性能和选用原则，学习建筑施工的基本技术和流程。

五、学习成果评估1.理论学习考试测试成绩，分析学习效果和问题，及时调整学习方法。

2.实践操作参与实际建筑设计和施工项目，进行实践操作，积累实际经验。

建筑构造与识图教学大纲

教学大纲一、课程信息1．课程基本信息课程类别：必修专业基础课课程性质：专业课程考试课学时数：84学分：与岗位的关系：是土木及建筑工程和相关专业的专业基础能力培养的关键课程。

2．其它相关信息适用专业：建筑工程技术、工程监理、建筑工程造价、土木工程授课对象：以上专业的二年级学生授课学期：专业不同，可分成两个学期授课教学环境要求：多媒体教室二、课程的性质与任务本课程是建筑工程技术、工程监理、建筑工程造价、土木工程等专业的必修的专业课基础。

通过本课程的学习，培养学生对建筑构造的了解和建筑识图的技能培养。

建筑构造与识图是学习所有建筑工程相关专业的专业基础课程。

通过本课程的学习，掌握建筑图纸的识读以及建筑各个部分的构造特点，为后续专业课的学习打下基础。

三、教学进度表教学进度表四、教学内容项目0 绪论[教学目的]：了解本课程是学习所有建筑工程相关专业的专业基础课程，是一门核心课程，通过本课程的学习，使学生掌握建筑物的构造组成，熟悉建筑物各部分的构造作法，能够较为熟练的识读建筑图纸，并为后续课程学习奠定业基础。

[教学任务与内容]：0.1本课程的地位和作用0.2 本课程的教学目标0.3 本课程的内容和学习方法[学时]：2学时。

[教学条件]：多媒体教室。

[教学方法]：先用多媒体理论教学，然后带领学生做课后习题。

[作业与习题]：课后作业。

项目1 投影的基本知识[教学目的]：掌握建筑工程图的图示原理、图示方法和识读方法。

熟悉《房屋建筑制图统一标准》的有关规定；具有识读工程图的基本知识和能力。

掌握绘图的方法和步骤，基本掌握尺规作图的方法和技巧。

了解投影原理，建立投影概念，掌握三视图的画法。

[教学任务与内容]：1.1 基本制图标准与技能1.1.1 基本制图标准1.1.2 建筑制图基本技能1.2 投影的基本知识1.2.1 正投影的概念1.2.2 正投影的基本特性1.3 三视图的形成1.3.1 三面正投影的建立1.3.2 三视图的形成1.3.3 三视图的投影规律1.3.4 三视图的画法1.4 基本元素的投影1.4.1 点的投影1.4.2 直线的投影1.4.3 平面的投影[学时]：6学时。
