英特吉开关电源维护操作手册

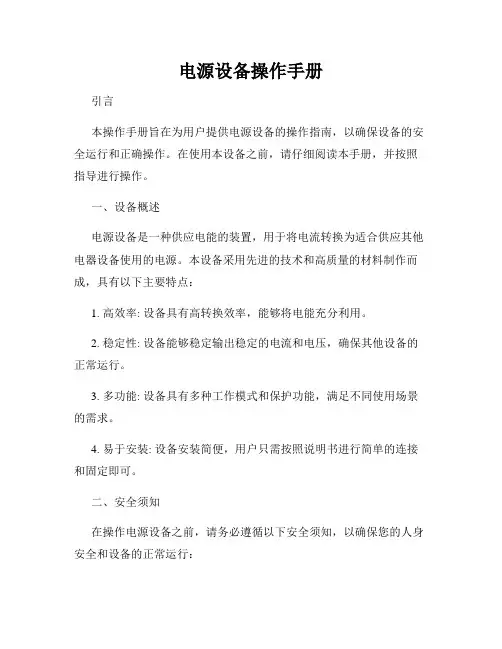

电源设备操作手册
电源设备操作手册引言本操作手册旨在为用户提供电源设备的操作指南，以确保设备的安全运行和正确操作。
在使用本设备之前，请仔细阅读本手册，并按照指导进行操作。
一、设备概述电源设备是一种供应电能的装置，用于将电流转换为适合供应其他电器设备使用的电源。
本设备采用先进的技术和高质量的材料制作而成，具有以下主要特点：1. 高效率: 设备具有高转换效率，能够将电能充分利用。
2. 稳定性: 设备能够稳定输出稳定的电流和电压，确保其他设备的正常运行。
3. 多功能: 设备具有多种工作模式和保护功能，满足不同使用场景的需求。
4. 易于安装: 设备安装简便，用户只需按照说明书进行简单的连接和固定即可。
二、安全须知在操作电源设备之前，请务必遵循以下安全须知，以确保您的人身安全和设备的正常运行：1. 请勿对设备进行未授权的拆卸和修改，以避免电源设备损坏或引发安全事故。
2. 使用正确的电源插头将电源设备连接到电源插座，并确保电源插座接地良好。
3. 在使用设备过程中，严禁触摸或在潮湿的环境下操作设备，以免触电或引发其他安全问题。
4. 如果设备出现异常或故障，请立即停止使用，并联系相关维修人员进行维修或更换。
5. 请将设备放置在通风良好的位置，避免阳光直射或接触高温环境。
6. 请确保设备附近没有可燃物品，以防止火灾和其他安全事故的发生。
三、设备操作1. 设备启动与关闭- 启动设备：根据设备背面的启动按钮或调节开关，将电源设备开启。
- 关闭设备：按下设备背面的关闭按钮或调节开关，将电源设备关闭。
注意：在操作设备之前，请确保设备的电源已经接入可靠地电源插座，并确认所有输出连接正确无误。
2. 工作模式选择本设备具有多种工作模式，用户可根据实际需求选择合适的工作模式。
具体操作步骤如下：- 进入设置模式：按下设备上的设置按钮，持续按压3秒钟以上，直到显示屏出现设置界面。
- 选择工作模式：根据显示屏上的提示，通过按钮选择您所需的工作模式，然后按下确认按钮进行确认。

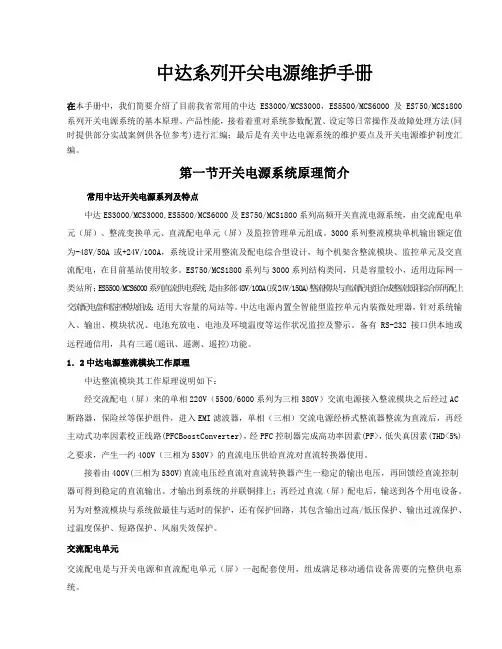

中达开关电源维护操作手册
中达系列开关电源维护手册在本手册中，我们简要介绍了目前我省常用的中达ES3000/MCS3000，ES5500/MCS6000及ES750/MCS1800系列开关电源系统的基本原理、产品性能，接着着重对系统参数配置、设定等日常操作及故障处理方法(同时提供部分实战案例供各位参考)进行汇编；最后是有关中达电源系统的维护要点及开关电源维护制度汇编。
第一节开关电源系统原理简介常用中达开关电源系列及特点中达ES3000/MCS3000,ES5500/MCS6000及ES750/MCS1800系列高频开关直流电源系统，由交流配电单元（屏）、整流变换单元、直流配电单元（屏）及监控管理单元组成。
3000系列整流模块单机输出额定值为-48V/50A或+24V/100A，系统设计采用整流及配电综合型设计，每个机架含整流模块、监控单元及交直流配电，在目前基站使用较多。
ES750/MCS1800系列与3000系列结构类同，只是容量较小，适用边际网一类站所；ES5500/MCS6000系列直流供电系统,是由多部48V/100A(或24V/150A)整流模块与直流配电组合成整流低阻综合屏再配上交流配电盘和监控模块组成；适用大容量的局站等。
中达电源内置全智能型监控单元内装微处理器，针对系统输入、输出、模块状况、电池充放电、电池及环境温度等运作状况监控及警示。
备有RS-232接口供本地或远程通信用，具有三遥(遥讯、遥测、遥控)功能。
1．2中达电源整流模块工作原理中达整流模块其工作原理说明如下：经交流配电（屏）来的单相220V（5500/6000系列为三相380V）交流电源接入整流模块之后经过AC 断路器，保险丝等保护组件，进入EMI滤波器，单相（三相）交流电源经桥式整流器整流为直流后，再经主动式功率因素校正线路(PFCBoostConverter)，经PFC控制器完成高功率因素(PF>，低失真因素(THD<5%)之要求，产生一约400V（三相为530V）的直流电压供给直流对直流转换器使用。
艾默生开关电源维护操作手册（精简版）
艾默⽣开关电源维护操作⼿册（精简版）艾默⽣开关电源维护⼿册⽬录第⼀章基本原理 3⼀、系统的⼯作原理 3⼆、产品型号说明 3三、负载下电和电池保护 4 第⼆章基本⾯板图形 5⼀、全省使⽤的艾默⽣开关电源型号清单 6⼆、⼏种常见的监控模块⾯板图形及说明 6三、⼏种常见的整流模块⾯板图形及说明7 第三章参数设置部份9⼀、开关电源常⽤参数设置9⼆、⼏种常⽤开关电源监控模块参数设置101、PS481000-2/100开关电源（PSM-A监控模块）102、PS48300-1A/30开关电源（PSM-A10监控模块）3136 3、Ps24600-75、PS48400-2C/50开关电源（PSM-A11监控模块）的菜单结构4、PS48600-3/2900开关电源（MF500监控模块）375、PSM-7监控模块(PS24480-40开关电源) 43 第四章维护制度格式流程56第⼀章基本原理1、系统的⼯作原理开关电源的系统⼯作原理如图1-1所⽰，所⽰市电380V/220V 经交流配电(或交流配电柜)分路进⼊整流模块，经各整流模块整流得到的-48V/24V 直流电通过汇接进⼊直流配电，分多路提供给通信设备使⽤；正常情况下，系统运⾏在并联浮充状态，即整流模块、负载、蓄电池并联⼯作，整流模块除了给通信设备供电外，还为蓄电池提供浮充电流；当市电断电时，整流模块停⽌⼯作，由蓄电池给通信设备供电，维持通信设备的正常⼯作；市电恢复后，整流模块重新给通信设备供电，并对蓄电池进⾏充电，补充消耗的电量。
图1-1⼆、产品型号说明(这⾥列举PS48600-3/2900-X1，PS481000-5/100、EPC4875/25户外电源柜三种型号) 系统型号说明：3 / 2900400A,600A 两种）PS 48 XXXPS 48 XXX - 3 / 2900-XX 整流模块额定功率（2900W ）电源系统版本号输出额定电流（有400A,600输出额定电压（-48V ）电源系统扩展版本号（X1，X2，X3，X4，X5）PS 48 1000 -5 / 100整流模块额定电流（100A ）版本号输出额定电流（1000A ）输出额定电压（-48V ）EPC 48 75 / 25 AA：南⽅型 B：北⽅型25A整流模块额定电流75A额定电压48V户外电源柜（Emerson Power Cabinet)整流模块型号说明：版本号输出额定电流（100A）输出额定电压（-48V）监控模块型号说明：3*2U）三、负载下电和电池保护负载下电和电池过放电保护的⼯作过程如图1-3所⽰。
中达开关电源维护操作手册
中达系列开关电源维护手册在本手册中，我们简要介绍了目前我省常用的中达ES3000/MCS3000，ES5500/MCS6000及ES750/MCS1800系列开关电源系统的基本原理、产品性能，接着着重对系统参数配置、设定等日常操作及故障处理方法(同时提供部分实战案例供各位参考)进行汇编；最后是有关中达电源系统的维护要点及开关电源维护制度汇编。
第一节开关电源系统原理简介1.1常用中达开关电源系列及特点中达ES3000/MCS3000,ES5500/MCS6000及ES750/MCS1800系列高频开关直流电源系统，由交流配电单元（屏）、整流变换单元、直流配电单元（屏）及监控管理单元组成。
3000系列整流模块单机输出额定值为-48V/50A或+24V/100A，系统设计采用整流及配电综合型设计，每个机架含整流模块、监控单元及交直流配电，在目前基站使用较多。
ES750/MCS1800系列与3000系列结构类同，只是容量较小，适用边际网一类站所；ES5500/MCS6000系列直流供电系统,是由多部48V/100A(或24V/150A)整流模块与直流配电组合成整流低阻综合屏再配上交流配电盘和监控模块组成；适用大容量的局站等。
中达电源内置全智能型监控单元内装微处理器，针对系统输入、输出、模块状况、电池充放电、电池及环境温度等运作状况监控及警示。
备有RS-232接口供本地或远程通信用，具有三遥(遥讯、遥测、遥控)功能。
1．2中达电源整流模块工作原理中达整流模块其工作原理说明如下：经交流配电（屏）来的单相220V（5500/6000系列为三相380V）交流电源接入整流模块之后经过AC 断路器，保险丝等保护组件，进入EMI滤波器，单相（三相）交流电源经桥式整流器整流为直流后，再经主动式功率因素校正线路(PFC Boost Converter)，经PFC控制器完成高功率因素(PF >0.99)，低失真因素(THD <5%)之要求，产生一约400V（三相为530V）的直流电压供给直流对直流转换器使用。
隔离开关维护保养手册
隔离开关维护保养手册隔离开关维护保养手册隔离开关是一种用于控制电路通断的重要设备，为了保证其正常运行和延长使用寿命，定期维护保养是必不可少的。
下面是一份关于隔离开关维护保养的步骤指南。
第一步：确认安全在进行任何维护保养工作之前，首先要确保安全。
切断隔离开关所连接的电源，并采取适当的措施防止意外通电。
第二步：检查外观仔细检查隔离开关的外观，观察是否有明显的损坏或松动。
如果发现任何问题，需要及时修复或更换。
第三步：清洁开关使用干净的布或软刷清洁隔离开关的外壳和连接部件。
确保开关表面没有灰尘或其他污垢。
第四步：检查机械部件对隔离开关的机械部件进行检查。
确保开关的各个部件都能正常运动，并没有卡住或损坏的情况。
如果有需要，可以润滑关键的机械部件。
第五步：检查电气连接仔细检查隔离开关的电气连接，确保电线插头和插座之间的接触良好。
如果有松动或腐蚀的情况，需要进行修复或更换。
第六步：测试开关功能使用专门的测试设备或工具，对隔离开关的功能进行测试。
确保开关能够正常切换电路，且没有异常情况发生。
第七步：记录维护记录在进行维护保养工作时，要详细记录每一项操作和检查结果。
这将有助于追踪开关的历史记录和及时发现潜在问题。
第八步：定期维护制定一个定期维护计划，根据使用情况和厂家建议，定期对隔离开关进行维护保养。
这将有助于确保隔离开关的稳定性和可靠性。
综上所述，隔离开关的维护保养工作需要经过一系列步骤。
只有定期进行维护，确保开关的正常运行，才能提高其使用寿命并减少故障的发生。
开关电源操作规程
开关电源操作规程开关电源操作规程一、开机方法：1、启动前，将面板开关置＂待机／时控关＂位置，输出调节旋钮逆时针旋到最小；稳压／稳流＂开关根据用户所需功能置稳压或稳流档。
2、合上空气开关，此时面板上数显表显示．将＂待机＂开关置＂工作＂状态，然后顺时针转动输出调节旋钮．电压和电流显示出相应的数字．二、开关功能：1、本机具有稳压和稳流功能．当用户置＂稳压＂档时，输出电压在机器额定电流范围内不会有变化，电流会根据负载大小做相应的显示．当用户置＂稳流＂档时输出电流在机器额定电压范围内不会有任何变化，电压表会根据负载大小做出相应显示。
2、当开关置“时控关”“工作”状态时，顺时针旋转输出调节旋钮，电压和电流有相应的显示，此时电源输出：“+”标识为阳极，“—”标识为阴极。
3、当开关置“时控开”“工作”状态时，时间继电器工作。
第一时间段为待机时间，此时输出电压电流为零，第一段时间设定值需大于2S，第一段时间到，第二段时间开始工作；第二段时间为反向工作时间，此时输出“+”标识为阴极，“—”标识为阳极，第二段时间到，第三段时间开始工作；第三时间为待机时间，此时输出电压电流为零，第三段时间设定值需大于2S，第三段时间到，第四段时间开始工作；第四段时间为正向工作时间，此时输出“+”标识为阳极，“—”标识为阴极；第四段时间到报警，输出电压电流为零。
4、将“工作/待机”开关置“待机”后再置“工作”，时间继电器复位；但时间继电器工作时，“工作/待机”开关起暂停作用。
三、时间继电器设定步骤1、将开关置“时控开”“待机”J0= J1+J2+J3+J4(J0为总时间，J1、J2、J3、J4为分段时间)2、按二下设置键LOCK指示灯熄灭进入设置状态，程序代码显示0按增加键减少键设置1至4路总延时时间数值，再按启动键选择时基M或S（见表一）。
3、按一下设置键程序代码显示1按增加键减少键设置第1路延时时间，再按启动键选择时基M，S，0.1S（见表一），同样步骤在按设置键分别设定2 3 4 路延时时间。
高压开关动作试验电源安全操作及保养规程
高压开关动作试验电源安全操作及保养规程1. 引言为了确保高压开关动作试验电源的安全使用和延长其使用寿命，本规程制定了相关操作步骤和保养要点，以指导操作人员正确操作和维护。
2. 安全操作规程2.1 操作前准备在进行高压开关动作试验电源的操作之前，操作人员应做好以下准备工作： - 确保电源设备周围环境干燥、通风良好； - 检查电源设备是否正常运行状态； - 穿戴防静电手套和护目镜，并确保工作服无松散物品； - 调整电源设备的输出电压及频率为合适数值。
2.2 操作步骤1.将高压开关动作试验电源的电源开关置于关闭状态；2.插入电源线到电源插座，确保连接稳固；3.打开电源开关并观察电源设备是否正常运行；4.根据需要，调节电源设备的输出电压和频率，确保符合试验要求；5.完成试验后，先将电源设备的输出电压和频率调整至最低值；6.将电源设备的电源开关置于关闭状态；7.拔出电源线，确保安全断开电源。
2.3 注意事项•在操作过程中，严禁私自调整输出电压和频率的数值，以免发生异常情况；•操作人员不能长时间连续操作电源设备，应适当休息，以防过度劳累；•使用防静电手套时，应注意手套是否破损，避免因漏电导致触电危险；•严禁在湿润环境下操作电源设备，以防触电事故的发生。
3. 保养规程为了确保高压开关动作试验电源的性能和使用寿命，应定期对其进行保养和维护。
3.1 定期清洁每隔一段时间，应对高压开关动作试验电源进行清洁，以去除灰尘和杂物。
具体步骤如下： 1. 关闭电源，并拔掉电源线； 2. 使用吹风机或软毛刷清理设备表面和通风孔； 3. 使用干净湿布擦拭设备表面，注意避免水分进入设备内部。
3.2 定期检查定期检查是保养电源设备的关键环节，可有效发现设备故障和问题。
具体步骤如下： 1. 检查电源设备的连接线是否松动或损坏，及时修复或更换； 2. 检查设备通风孔是否堵塞，如有堵塞应及时清理； 3.检查设备电源开关和按钮是否正常，如有故障应及时修复； 4. 检查设备显示屏是否正常工作，如有问题应及时检修。
维护手册说明书
维护手册说明书一、引言维护手册是一份详细说明设备或系统维护方法和步骤的文件，旨在帮助用户正确操作和维护设备，确保其正常运行和延长使用寿命。
本维护手册旨在提供一份清晰而详尽的指南，以便用户能够有效地维护设备，并解决可能出现的常见问题。
二、维护前准备在进行任何维护操作之前，用户应该确保已采取以下预防措施：1. 关闭设备电源并断开电源线。
2. 确保维护工具和材料的可用性。
3. 阅读设备的用户手册，了解设备特性和维护要求。
三、常规维护1. 清洁a. 使用干净、柔软的布进行清洁，避免使用含有酸性或碱性成分的清洁剂。
b. 定期清洁设备外壳、按键和显示屏，以防止灰尘和污垢积累。
c. 定期清洁设备内部，确保通风良好，避免过热。
2. 润滑a. 根据设备制造商的建议，定期对设备进行润滑。
b. 使用适当的润滑剂，避免过量使用。
3. 检查a. 定期检查设备的各个部件，确保其完好无损。
b. 注意观察设备是否存在异常噪音或震动，及时进行维修。
四、故障排除1. 设备无法启动a. 检查电源线是否连接正常。
b. 确保电源插座正常工作。
c. 检查设备的电源开关是否打开。
2. 设备运行缓慢a. 清理设备内部的灰尘和污垢。
b. 关闭不必要的后台程序。
c. 检查设备的存储空间是否充足。
3. 设备出现错误提示a. 根据错误提示信息，查找设备用户手册中的故障排除部分。
b. 如果问题无法解决，联系设备制造商或售后服务中心。
五、维护记录为了更好地追踪设备的维护历史和问题解决情况，建议用户在维护过程中保留详细的维护记录，包括维护日期、维护内容和维护人员等信息。
这样可以帮助用户更好地了解设备的维护情况，并及时发现和解决潜在的问题。
六、安全注意事项在进行设备维护时，用户应注意以下安全事项：1. 确保设备已经断开电源并处于安全状态。
2. 使用适当的个人防护装备，如手套和护目镜。
3. 遵循设备制造商的安全指南和注意事项。
4. 如遇到不熟悉的维护操作或复杂的故障，应寻求专业人员的帮助。
中达开关电源维护操作手册(精简版)
4.3 ES5500系列故障处理------------------------------------------P54
4.4 MCS6000故障排查方法-----------------------------------------P58
1.3交流配电单元------------------------------------------------P4
1.4直流配电单元------------------------------------------------P4
1．5监控单元----------------------------------------------------P5
第五节中达电源系统维护保养要点------------------------------------P65
5.1清洁与保养---------------------------------------------------P65
5.2整流模块的移出与替换-----------------------------------------P65
2．2整流模块
本整流模块容量为-48V/50A，可多个并联自动均流，同时接受来自监控单元的监控，下图为整流模块外观图。
2．2.1技术参数
2.2.1.1交流输入
(1)输入电压：220Vac30%单相，三线式
(2)输入电流：< 15A (额定输入)
(3)频率：47Hz～63Hz
(4)功率因数：> 0.99 (额定输入)
3.1中达开关电源系统安装程序如下--------------------------------P15
中达开关电源维护操作手册
调整的操作皆在整流模块的前面板完成，前面板包含有调整孔、测试孔、指拨开关、指示二极管和AC及DC开关等。整流模块只要有交流输入即可进行调整，调整时须逐台进行，若不想逐台抽出至系统外调整，则须将其它台整流模块的直流(DC)开关切至OFF，以免影响调整的准确性。
1、开机
(1)开机前先将AC / DC开关切至OFF的位置。限流(CL)指拨开关皆拨至左边。
接着由400V(三相为530V)直流电压经直流对直流转换器产生一稳定的输出电压，再回馈经直流控制器可得到稳定的直流输出。才输出到系统的并联铜排上；再经过直流（屏）配电后，输送到各个用电设备。另为对整流模块与系统做最佳与适时的保护，还有保护回路，其包含输出过高/低压保护、输出过流保护、过温度保护、短路保护、风扇失效保护。
(2)将AC开关切至ON，约经2~3秒后，AC ON(电源指示)及RFA(模块故障告警)的发光二极管将被点亮。
(3)再经约5秒的时间，FLO(浮充指示)二极管点亮，将DC开关切至ON，此时RFA灯将熄灭。
2、浮充电压调整
首先进入CSU的参数设定，第20项将温度补偿功能设为OFF，及第21项电压补偿设为0，然后再设定浮充电压值;当完成监控模块系统运作参数设定后，系统处在浮充状态(注意:均充指示LED不应点亮)，开始进行整流模块浮充电压调整。
其它选项参数设置类同，详可参见厂家相应说明书(注：相关参数值大小设定可参阅MCS3000相关部分章节－P29)。
在完成所有设定之后只要再按下键入键,则程序回到第一层目录。此时只要利用减键将光标移到"RUN"的前方,再按下键入键,即可使整流模块回到正常操作状态。
3.2.4电池充放电监控
在交流正常情况下,整流模块向负载(交换机)供电,同时对蓄电池进行浮充充电。在市电稳定地区可能连续数月都不会有交流输入中断的情况,如果电池在长期浮充后想定期均充一次,则可选择设定周期(2160小时)均充,并可依不同厂牌的蓄电池特性或使用年限状况设定均充充电的时间长短(1~10小时),监控模块将按照所选择设定的数据,自动监测,管理系统的运行情况。
电器开关插座的使用、维护、保养、清洁标准操作规程
电器开关插座的使用、维护、保养、清洁标准操
第1页共1页
作规程
目的：规范电器开关、插座的使用、维护、保养、清洁工作。
适用范围：车间电器开关、插座的使用。
责任人：车间电工、岗位操作员。
1.电器开关、插座的使用
1.1断路器的使用：断路器具有过载保护和短路保护性能，在使用中，可以带负荷直接操作，达到接通或断开电器线路的电源。
1.2P86型照明开关的使用:照明开关是用来直接控制灯的开、关。
1.3插座的使用：插座是一种提供电器设备电源接口的装备。
插座有三相和单相两种，单相又有带接地极和不带接地极两种。
在使用插座时，应根据不同用电设备来选用插座，做到插头和插座相符，保证安全、可靠地用电。
2．电器开关、插座的清洗
2.1使用清洁剂：饮用水、洗洁精。
2.2清洗周期：一个月进行一次清洗。
2.3 清洗方法：电器开关、插座的清洗必须在停电下完成。
只能清洁其面板，用毛巾沾湿0.03%洗洁精水，并拧干，洗擦电器开关、插座面板，后用毛巾沾湿饮用水，并拧干，擦净面板。
3．电器开关、插座的维护和保养
车间电工和岗位操作员，在电器开关、插座使用中，应定期进行检查，做到发现故障及时修理，保证其安全、可靠地使用。
开箱机维护保养操作手册
开箱机维护保养操作手册1. 简介开箱机是一种机械设备，用于打开包装箱和盒子。
为了确保开箱机的正常运行和延长其使用寿命，本操作手册将介绍开箱机的维护保养操作方法。
遵守这些操作指南可以有效地提高开箱机的性能和可靠性。
2. 安全准则在进行开箱机的维护保养操作前，请务必遵守以下安全准则：1. 关闭开箱机电源，并将插头拔出电源插座。
2. 穿戴适当的个人防护装备，如手套和安全眼镜。
3. 在清洁和润滑时使用适当的清洁剂和润滑剂。
4. 遵循操作手册中的步骤和指导，避免错误操作造成意外伤害。
3. 维护保养步骤以下是开箱机的维护保养步骤：步骤1：清洁1. 使用软布或刷子清除开箱机表面的灰尘和污垢。
2. 注意不要在电路板上使用液体清洁剂，以防止损坏电路。
步骤2：润滑1. 在开箱机的转轴和活动部件上涂抹适量的润滑剂。
2. 避免使用过多的润滑剂，以免产生冗余或污染。
步骤3：检查传动系统1. 检查开箱机的传动系统，确保皮带是否破损或松弛。
2. 如有需要，调整或更换皮带，以确保其正常运转。
步骤4：紧固螺丝1. 检查开箱机的螺丝是否松动。
2. 对于松动的螺丝，使用适当的工具将其适度拧紧，但不要过紧。
步骤5：保养记录1. 每次进行维护保养时，记录下维护保养的日期和内容。
2. 这有助于跟踪开箱机的维护历史，及时发现潜在问题。
4. 维护保养周期为了保持开箱机的效率和性能，建议定期进行维护保养。
推荐的维护保养周期如下：- 清洁：每日或每周进行清洁。
- 润滑：每月或根据使用情况进行润滑。
- 检查传动系统：每季度进行检查。
- 紧固螺丝：每半年进行检查和紧固。
- 保养记录：每次维护保养后及时记录。
5. 总结本操作手册介绍了开箱机的维护保养操作方法。
遵循这些操作指南可以延长开箱机的使用寿命，并确保其正常运行。
请在进行维护保养操作时，始终遵守安全准则，确保人员和设备的安全。
[注意：此文档仅作为参考，并应根据不同开箱机型号和制造商的要求进行相应调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品 可编辑 英特吉开关电源维护操作手册
目 录 第一章 英特吉开关电源基本原理 一、简介 二、英特吉电源系统 1．交流配电模块 2．直流配电模块 3．低压脱离模块（LVD） 4．整流器 5．监控模块SM50 第二章 英特吉开关电源基本面板图形 一、英特吉开关电源机柜 二、英特吉开关电源整流模块 1．R2948整流模块 2．R2948整流模块前面板 3．E2730整流模块前面板 三、英特吉开关电源SM50 监控器 1．SM50 监控器 2．SM50监控器指示灯和接口 第三章 英特吉开关电源参数设置 一、参数设置一（施威特系列） 二、参数设置二（INTERGY系列） 1．SM50监控器菜单 2.调整对比度 3．安全级别及密码 第四章 英特吉开关电源故障排除 一、电源故障分析一（施威特系列） 二、电源故障分析二（INTERGY系列）精品 可编辑 三、整流器装卸操作程序（INTERGY系列） 第五章 英特吉开关电源维护规程细则 一、巡检目的 二、月度巡检项目 三、年度巡检项目 精品
可编辑 第一章 英特吉开关电源基本原理 一、简介 本章主要阐述英特吉电源系统（IPS）的基本原理和性能特点及各模块之间的内在关系，其中包括：英特吉电源系统、配电、低压脱离模块、整流器、监控模块SM50。
二、英特吉电源系统 IPS8000/IPS7000系列电源系统是复合式机架电源，按进出线方式分，机架共有两种类型，他们是上进下出线和下进下出线。对于上进上出线系统而方言，上部为交直流配电单元，下部为整流单元及监控单元，对于下进下出线系统而言，下部为交直流配单元，上部为整流单元及监控单元。本将简述的模块有：
● 交流配模块
● 直流配电模块
● 低压脱离模块（LVD）
● 整流器
● 监控模块（SM50）
● 配置编辑器（软件模块）。
下图为IPS功能框图，显示不同的功能模块是如何相互联连而构成完整的英特吉电源系统。 精品
可编辑 精品
可编辑 IPS功能框图 配电 配电包括供电到整流器的交流输入配电及从整流器到负载或电池的直流输出配电。在IPS中，有两个模块控制配电（打开带锁的门或直接在面板上就可以操作）： 1．交流配电模块 交流配电模块给整流器提供交流输入电源。一个安装在交流输入上的空气开关，能使IPS与交流输入电源隔离。 小型空气开关（MCB）保护连接各整流器的配电电缆，以防短路和过载，并且能隔离每台整流器。 在交流配电模块内装有防止电压冲击和浪涌的保护装置。如果浪涌保护装置有故障，便有告警信号传给SM50。 2．直流配电模块 直流配电模块将直流电源从整流器输送到负载和电池。 直流配电模块有两种类型：微型电路开关型（DCM）和熔断器型（DCF）。 DCM和DCF两者都是可用于隔离各负载和电池的电缆，并且保护他们以防过载。如根据需要，低压脱离（LVD）模块可以安装在DCM模块中。 3．低压脱离模块（LVD） 当长时间交流电故障，LVD模块保护电池，以防电池过放电。当电池电压降到低于预设值时，LVD模块使用一个电磁离合器断开电池。当电压升到高于预设值时，LVD模块重接电池。可以将LVD连接成一个电池或负载的断路装置。 LVD模块可以在SM50的控制下自动运行，也可通过SM50前面板或直接在LVD模块上手动重接。在操作过程中，LVD模块接收SM50发来的控制信号，并将其状态信号送回给SM50。 4．整流器 器将交流电输入转换为直流电输出，向电池和负载供电。交流输入是从外部交流供电通过交流配电模块获得。每台整流器的输出都连接到汇流排上，并通过直流配电模块配电。 在整流器内部有一个微处理器，用来监视整流器状况及控制整流器输出参数。整流器通过RS-485串行口连接到SM50上。SM50发送命令给整流微处理器来改变整流器的操精品 可编辑 作参数。当被查询时，微处理器将整流器信息送给SM50。精品
可编辑 整流器安装在系统的整流器架中。从IPS的正面将整流器插入整流器架背板的连接插座上。每个整流器架可安插三台整流器。 整流器告警及运行状态均由前面板LED显示。 5．监控模块SM50 监控模块监控IPS的运行，发布命令控制整流器及LVD的运行。每个模块都被监视，一旦发生影响系统性能的故障，便触发告警器。 监控模块接收电流、电压和温度感应器的模拟量输入。有六个用户配置数字输入和从IPS各模块来的数字输入，还有一个RS-232C串行口用来配置监控模块运行参数。 监控模块有十个继电器输出。它们通常用于操作外部告警器。两个附加的继电器输出用来控制LVD模块。通过RS-485串行口与整流器之间传送控制命令和数据。 精品
可编辑 第二章 英特吉开关电源基本面板图形 一、英特吉开关电源机柜
二、英特吉开关电源整流模块 1．R2948整流模块 精品
可编辑 特点： 整流器后部有一个可直接插入、自我对齐的多针插头，用来输送交流、直流电源和告警、控制信号。具有凸轮及折叠式把手以便整流器能平滑地插入整流器架中。 2．R2948整流模块前面板
三个LED指示灯显示了整流器地基本状况： 绿色代表接通电源 红色代表紧急告警 黄色代表一般告警。 3．E2730整流模块前面板
三、英特吉开关电源SM50 监控器 1．SM50 监控器精品
可编辑 SM50 监控面板 2．SM50监控器指示灯和接口
SM50 监控面板指示灯 RS－232C接口 该接口用于PC于SM50之间的连接，应用（电源管理）软件，如SPM3，来配置和控制SM50。使用虚调制解调器电缆。 LED 红色的LED指示经告警配置定义为（紧急）的告警。 黄色的LED指示经告警配置定义为（紧急）的告警。
第三章 英特吉开关电源参数设置 一、参数设置一（施威特系列）精品
可编辑 E40-27面板功能图 1. 电流显示 显示负载或电池电流(负的电池电流表示电池放电电流),单位为安培。也用于配置模式或测试模式时显示。 2. 电池电流指示灯 Battery 当“Load/Battery”按键按下时,此指示灯亮,并显示电池电流。 3. 声音报警指示 当允许声音报警时,在液晶显示器的这个位置显示“--”的标记。 4. 电压显示 显示负载排上的电压,单位为伏特,也用于显示报警设定值以及在配置模式中显示设定的参数值。 5. 电池脱离指示灯 Battery Disconnected 当电池脱离继电器闭合时灯亮。 6. 负载高压报警指示灯 Load High 出现负载高压报警时灯亮。 7. 浮充高压报警指示灯 Float High精品 可编辑 出现浮充高压报警时灯亮。 8. 浮充低压报警指示灯 Float Low 出现浮充低压报警时灯亮(通常在交流进线出故障而由电池供电情况下出现)。 9. 负载低压报警指示灯 Load Low 出现负载低压报警时灯亮。 10. 整流器故障指示灯 Rectifier Failed 当任一整流器出现故障时灯亮。 11. 异常指示灯 Off Normal 在异常情况下此指示灯亮。 12. 电池测试指示灯 在进行电池测试时,此指示灯亮。 13. 监控器故障指示灯 Monitor Failed 当监控器自测试失败时灯亮。 14. 均充指示灯Equalise 当整流器进入均充状态时灯亮。 15. 熔断器故障指示灯 Fuse Failed 当电池断路器或者直流配电模式块上的断路器断开时灯亮。 16. 进线故障指示灯 Mains Failed 当三相交流电缺任一相时灯亮。 17. 负载/电池按键“Load/Battery” 此键按下时显示电池电流(上面的LCD) 18. LVD复位键(只在装有低压脱离装置的设备中起作用)“LVD Reset” 此键按下后,已脱离的电池重新又连接到系统上。 19. 上升/打开按键“Up/On” 此键按下,可调整报警门限值(当第20的“Alarm Select”被按下并保持时), 也用在配置模式时选择各种各样的选项。 20. 报警选择键“Alarm Select” 此键按下时就可以选择各种报警门限值进行调整,与第25的“Mode”键一起使用可显示温度。 21. 下降/关闭按键“Down/Off” 此键按下,可调整报警门限值(当第20的“Alarm Select”被按下并保持时), 也用在配置模式中选择各种各样的选项。 22. 报警复位按键“Alarm Reset” 按下此键就可返回到正常模式,或者用来关闭声音,还可以与“Mode”键一起使用,进入配置模式。 23. 测试按键“Test” 与“Mode”键一起按下时就可以进入校正模式,单独按下即可开始电池测试。 注意:按下“Test”键进行电池测试时会关闭所有的整流器。 24. 均充按键“Equalise” 按下此键就可以进行均充。 25. MODE按键“Mode” 与“Alarm Select”一起按下时显示温度,与“Alarm Reset”一起按下时就进入配置模式,当进入配置模式后再一步一步按下此键,就可以选择配置模式中的各种选项。
