CAD编辑器怎么用,有哪些功能和什么用途教程

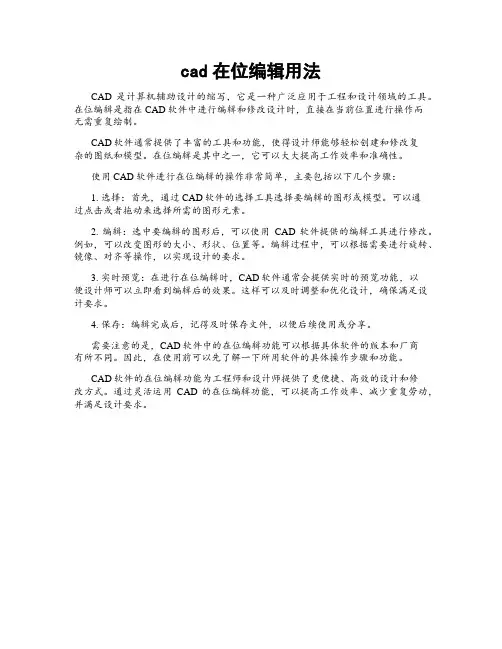

cad在位编辑用法

cad在位编辑用法
CAD是计算机辅助设计的缩写，它是一种广泛应用于工程和设计领域的工具。

在位编辑是指在CAD软件中进行编辑和修改设计时，直接在当前位置进行操作而
无需重复绘制。

CAD软件通常提供了丰富的工具和功能，使得设计师能够轻松创建和修改复
杂的图纸和模型。

在位编辑是其中之一，它可以大大提高工作效率和准确性。

使用CAD软件进行在位编辑的操作非常简单，主要包括以下几个步骤：
1. 选择：首先，通过CAD软件的选择工具选择要编辑的图形或模型。

可以通
过点击或者拖动来选择所需的图形元素。

2. 编辑：选中要编辑的图形后，可以使用CAD软件提供的编辑工具进行修改。

例如，可以改变图形的大小、形状、位置等。

编辑过程中，可以根据需要进行旋转、镜像、对齐等操作，以实现设计的要求。

3. 实时预览：在进行在位编辑时，CAD软件通常会提供实时的预览功能，以
便设计师可以立即看到编辑后的效果。

这样可以及时调整和优化设计，确保满足设计要求。

4. 保存：编辑完成后，记得及时保存文件，以便后续使用或分享。

需要注意的是，CAD软件中的在位编辑功能可以根据具体软件的版本和厂商
有所不同。

因此，在使用前可以先了解一下所用软件的具体操作步骤和功能。

CAD软件的在位编辑功能为工程师和设计师提供了更便捷、高效的设计和修
改方式。

通过灵活运用CAD的在位编辑功能，可以提高工作效率、减少重复劳动，并满足设计要求。

CAD属性编辑简易指南

CAD属性编辑简易指南1. 打开CAD软件并导入图纸文件。

要开始编辑CAD属性，首先需要打开CAD软件并导入你要编辑的图纸文件。

你可以通过点击软件界面上的"文件"选项，然后选择"打开"来加载你的文件。

2. 定位属性编辑器。

一旦你的图纸文件被成功导入，你需要找到属性编辑器。

在CAD软件中，属性编辑器通常位于屏幕底部的工具栏或侧边栏。

你可以通过点击属性编辑器图标或在菜单栏中选择"属性编辑器"来打开它。

3. 选择需要编辑的对象。

通过使用鼠标，你可以选择需要编辑属性的对象。

你可以选择一个对象，如线条、圆形或多边形，也可以选择多个对象。

你可以按住鼠标左键并拖动来选择多个对象。

4. 确定需要编辑的属性。

一旦你选择了需要编辑属性的对象，你需要确定需要编辑的属性。

属性可以是对象的颜色、线型、字体、文本内容等。

你可以使用属性编辑器中的选项卡来切换不同的属性。

5. 编辑属性值。

在属性编辑器中，你可以看到选中对象的属性值。

你可以点击每个属性值，并输入你想要的新值。

例如，如果你想改变对象的颜色，你可以点击颜色属性值，并在弹出的颜色选择器中选择新的颜色。

6. 应用更改。

一旦你编辑了需要的属性值，你需要点击属性编辑器中的"应用"按钮来应用更改。

更改将立即应用到选中的对象上，并在图纸上显示。

7. 复制属性。

如果你想将一个对象的属性应用到其他对象上，可以使用"复制属性"功能。

选择一个具有所需属性的对象，然后点击属性编辑器中的"复制属性"按钮。

然后，选择需要应用属性的对象，点击它们并应用这些属性。

8. 保存图纸。

一旦你完成了属性的编辑，你应该保存你的图纸。

点击菜单栏中的"文件"，然后选择"保存"。

选择一个位置和文件名来保存你的图纸文件。

9. 其他高级属性编辑功能。

除了基本的属性编辑功能外，CAD软件还提供了一些高级的属性编辑功能。

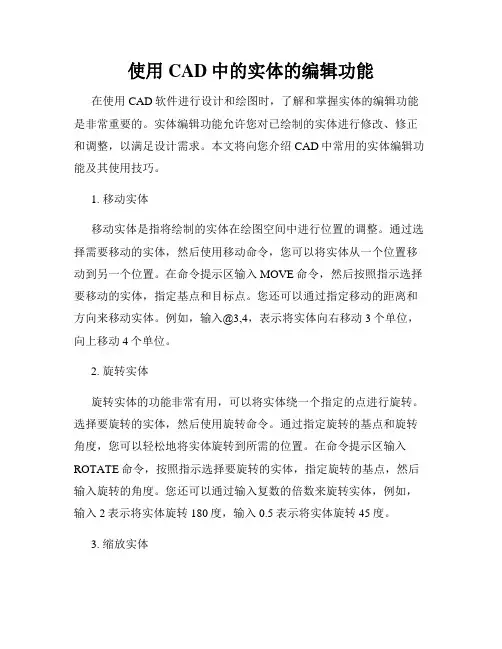

使用CAD中的实体的编辑功能

使用CAD中的实体的编辑功能在使用CAD软件进行设计和绘图时，了解和掌握实体的编辑功能是非常重要的。

实体编辑功能允许您对已绘制的实体进行修改、修正和调整，以满足设计需求。

本文将向您介绍CAD中常用的实体编辑功能及其使用技巧。

1. 移动实体移动实体是指将绘制的实体在绘图空间中进行位置的调整。

通过选择需要移动的实体，然后使用移动命令，您可以将实体从一个位置移动到另一个位置。

在命令提示区输入MOVE命令，然后按照指示选择要移动的实体，指定基点和目标点。

您还可以通过指定移动的距离和方向来移动实体。

例如，输入@3,4，表示将实体向右移动3个单位，向上移动4个单位。

2. 旋转实体旋转实体的功能非常有用，可以将实体绕一个指定的点进行旋转。

选择要旋转的实体，然后使用旋转命令。

通过指定旋转的基点和旋转角度，您可以轻松地将实体旋转到所需的位置。

在命令提示区输入ROTATE命令，按照指示选择要旋转的实体，指定旋转的基点，然后输入旋转的角度。

您还可以通过输入复数的倍数来旋转实体，例如，输入2表示将实体旋转180度，输入0.5表示将实体旋转45度。

3. 缩放实体缩放实体是指改变选定实体的大小，可以将实体放大或缩小。

通过选择要缩放的实体，然后使用缩放命令，您可以通过指定一个基点和缩放比例来缩放实体。

在命令提示区输入SCALE命令，按照指示选择要缩放的实体，指定缩放的基点，然后输入缩放比例。

例如，输入0.5表示将实体缩小到原来的一半大小，输入2表示将实体放大到原来的两倍大小。

4. 镜像实体镜像实体是指以一个指定的线为轴将实体进行镜像对称。

通过选择要镜像的实体，然后使用镜像命令，您可以轻松地创建实体的对称副本。

在命令提示区输入MIRROR命令，按照指示选择要镜像的实体，指定镜像线。

当要求选择镜像线时，只需绘制一条线或选择一个已绘制的线作为镜像线，实体将以此线为轴进行镜像。

5. 倾斜实体倾斜实体是指将实体沿一个指定的基点和方向进行倾斜变形。

CAD中的编辑命令与修改技巧

CAD中的编辑命令与修改技巧CAD（计算机辅助设计）是一种常用的工程设计软件，广泛应用于建筑设计、机械制图等领域。

在使用CAD软件时，编辑命令和修改技巧是非常重要的，它们可以帮助我们高效地完成绘图任务。

本文将介绍一些常用的CAD编辑命令和修改技巧，希望对读者有所帮助。

1. 移动命令移动命令在CAD中非常常用，它可以将选择的对象在平面内进行平移。

通过点击编辑菜单栏中的“移动”按钮或输入“MOVE”命令，可以进入移动命令模式。

在移动命令模式下，选择需要移动的对象，然后指定基点和目标点，即可完成移动操作。

移动命令也支持相对移动，可以输入相对坐标值或指定角度进行平移。

2. 复制命令复制命令和移动命令类似，不同之处在于复制命令会在原位置产生一个副本。

复制命令可以通过点击编辑菜单栏中的“复制”按钮或输入“COPY”命令进入。

选择需要复制的对象，然后指定基点和目标点，即可完成复制操作。

复制命令也支持相对复制，可以输入相对坐标值或指定角度进行复制。

3. 旋转命令旋转命令可以将选择的对象按照指定角度进行旋转。

通过点击编辑菜单栏中的“旋转”按钮或输入“ROTATE”命令，可以进入旋转命令模式。

在旋转命令模式下，选择需要旋转的对象，然后指定旋转中心点和旋转角度，即可完成旋转操作。

4. 缩放命令缩放命令可以将选择的对象按照指定比例进行放大或缩小。

通过点击编辑菜单栏中的“缩放”按钮或输入“SCALE”命令，可以进入缩放命令模式。

在缩放命令模式下，选择需要缩放的对象，然后指定基点和比例因子，即可完成缩放操作。

5. 镜像命令镜像命令可以将选择的对象按照指定直线进行镜像变换。

通过点击编辑菜单栏中的“镜像”按钮或输入“MIRROR”命令，可以进入镜像命令模式。

在镜像命令模式下，选择需要镜像的对象，然后指定镜像直线，即可完成镜像操作。

6. 偏移命令偏移命令可以将选择的对象按照指定距离进行平行复制。

通过点击编辑菜单栏中的“偏移”按钮或输入“OFFSET”命令，可以进入偏移命令模式。

如何使用CAD进行图形修改和编辑的设计

如何使用CAD进行图形修改和编辑的设计一、背景介绍CAD（计算机辅助设计）是一种广泛应用于工程设计和制图的软件工具。

它能够将复杂的图形数据转化为数字信息，使得我们能够轻松地进行图形的修改和编辑。

本文将介绍如何使用CAD进行图形的修改和编辑，希望能够为读者提供一些实用的技巧和方法。

二、基本操作指南1. 选择图形：在CAD软件中，我们可以通过鼠标点击来选择要修改或编辑的图形。

通过框选、单选或者多选的方式，我们可以快速定位到需要进行操作的图形。

2. 移动图形：如果需要将选定的图形移动到其他位置，我们可以使用移动（MOVE）命令。

在命令行输入“MOVE”，然后选择要移动的图形，再输入目标位置的坐标，即可完成移动操作。

3. 缩放图形：通过缩放（SCALE）命令，我们可以调整选定的图形的尺寸。

在命令行输入“SCALE”，然后选择要缩放的图形，再输入缩放的比例，即可完成缩放操作。

4. 旋转图形：要旋转选定的图形，我们可以使用旋转（ROTATE）命令。

在命令行输入“ROTATE”，然后选择要旋转的图形，再输入旋转的角度和基准点，即可完成旋转操作。

5. 对称图形：通过对称（MIRROR）命令，我们可以在选定的图形上创建对称的副本。

在命令行输入“MIRROR”，然后选择要对称的图形，再选择对称轴线，即可完成对称操作。

6. 删除图形：如果需要删除选定的图形，我们可以使用删除（ERASE）命令。

在命令行输入“ERASE”，然后选择要删除的图形，即可完成删除操作。

三、高级技巧分享1. 多个操作的组合：CAD软件允许我们在进行修改和编辑时，组合使用多个操作。

例如，我们可以先选择图形，然后通过移动、缩放、旋转或者对称命令来对选定的图形进行一系列的操作，从而实现更加复杂的图形修改和编辑。

2. 使用命令行：在CAD软件中，我们可以使用命令行输入具体的命令和参数，来进行更加精确和高效的操作。

通过熟练掌握常用的命令，我们可以快速完成图形的修改和编辑。

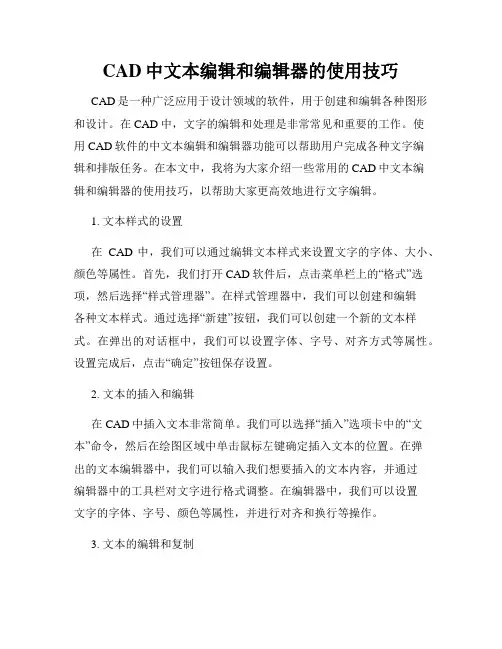

CAD中文本编辑和编辑器的使用技巧

CAD中文本编辑和编辑器的使用技巧CAD是一种广泛应用于设计领域的软件，用于创建和编辑各种图形和设计。

在CAD中，文字的编辑和处理是非常常见和重要的工作。

使用CAD软件的中文本编辑和编辑器功能可以帮助用户完成各种文字编辑和排版任务。

在本文中，我将为大家介绍一些常用的CAD中文本编辑和编辑器的使用技巧，以帮助大家更高效地进行文字编辑。

1. 文本样式的设置在CAD中，我们可以通过编辑文本样式来设置文字的字体、大小、颜色等属性。

首先，我们打开CAD软件后，点击菜单栏上的“格式”选项，然后选择“样式管理器”。

在样式管理器中，我们可以创建和编辑各种文本样式。

通过选择“新建”按钮，我们可以创建一个新的文本样式。

在弹出的对话框中，我们可以设置字体、字号、对齐方式等属性。

设置完成后，点击“确定”按钮保存设置。

2. 文本的插入和编辑在CAD中插入文本非常简单。

我们可以选择“插入”选项卡中的“文本”命令，然后在绘图区域中单击鼠标左键确定插入文本的位置。

在弹出的文本编辑器中，我们可以输入我们想要插入的文本内容，并通过编辑器中的工具栏对文字进行格式调整。

在编辑器中，我们可以设置文字的字体、字号、颜色等属性，并进行对齐和换行等操作。

3. 文本的编辑和复制在CAD中，如果我们需要对已插入的文本进行编辑，可以选中需要编辑的文字，然后右键单击鼠标，在弹出的菜单中选择“属性”选项。

在属性编辑器中，我们可以修改文本的内容、字体、大小等属性。

如果我们需要复制一段文本，可以选中要复制的文字，然后使用复制和粘贴命令进行操作。

4. 文本的对齐和排列在CAD中，我们可以使用对齐和排列工具来调整文本的位置和布局。

选中要调整的文字后，我们可以在编辑器中使用工具栏上的对齐按钮进行调整。

例如，我们可以使用“左对齐”按钮将文字对齐到左边，使用“居中对齐”按钮将文字居中等。

此外，我们还可以使用排列按钮来将多段文字进行排列，如平均分布、对齐到一条线等。

5. 高级文本编辑技巧除了基本的文本编辑功能外，CAD还提供了一些高级的文本编辑技巧。

浩辰cad使用教程

浩辰cad使用教程浩辰CAD使用教程浩辰CAD是一款功能强大的计算机辅助设计软件，广泛应用于机械、电气、建筑等领域。

本教程将向您介绍浩辰CAD的基本操作和常用功能。

一、界面介绍打开浩辰CAD，界面分为菜单栏、工具栏、绘图区、属性编辑器和命令行等部分。

菜单栏包含了各种功能选项，工具栏则提供了一些常用工具的快捷方式。

绘图区是您绘制图形的地方，属性编辑器可以调整图形的属性，命令行可以输入指令进行操作。

二、绘制图形1. 选择绘图工具在工具栏中选择不同的绘图工具，如直线、圆、矩形等。

2. 绘制基本图形点击绘图工具，用鼠标在绘图区按住拖动来绘制基本图形，如直线、圆等。

根据需要可以输入相关参数来确定图形的大小和位置。

3. 编辑图形选择编辑工具，可以对已绘制的图形进行编辑和修改。

如选择直线后，可以通过拖动端点来改变直线的长度和方向。

三、图形编辑1. 移动选择图形后，点击移动工具，再点击图形上的某个点，然后拖动鼠标将图形移动到新的位置。

2. 复制选择图形后，点击复制工具，再点击图形上的某个点，然后拖动鼠标将图形复制到新的位置。

3. 缩放选择图形后，点击缩放工具，再点击图形上的某个点，然后拖动鼠标向内或向外缩放图形。

4. 旋转选择图形后，点击旋转工具，再点击图形上的某个点，然后拖动鼠标进行旋转。

四、图层管理1. 新建图层在菜单栏中选择“图层”选项，然后点击“新建图层”按钮，输入图层名称和相关属性，点击确定即可新建图层。

2. 切换图层在菜单栏中选择“图层”选项，然后点击“图层设置”按钮，选择需要编辑的图层，点击确定即可切换到指定图层。

3. 图层属性在菜单栏中选择“图层”选项，然后点击“图层设置”按钮，选择需要编辑的图层，设置相应的属性，如线型、颜色等。

五、打印输出1. 设置打印布局在菜单栏中选择“打印”选项，点击“页面设置”按钮，设置打印纸张的属性和布局，如大小、方向等。

2. 打印预览在菜单栏中选择“打印”选项，点击“打印预览”按钮，可以预览打印输出的效果，并进行相关设置，如打印范围、比例等。

迅捷cad编辑器操作方法

迅捷cad编辑器操作方法以下为迅捷CAD编辑器的基本操作方法：1. 打开CAD编辑器：双击桌面上的CAD编辑器图标，或从开始菜单中找到CAD 编辑器应用程序并点击打开。

2. 新建绘图文件：点击菜单栏中的“文件”选项，选择“新建”或使用快捷键Ctrl + N，打开一个新的绘图文件。

3. 绘制图形：选择绘图所需的工具，例如直线、圆形、矩形等。

点击工具栏中的相应图标或使用快捷键来选择工具。

然后在绘图区域中点击鼠标来确定图形的起点和终点或其他必要的参数。

4. 编辑图形：选择编辑图形的工具，如移动、旋转、缩放等。

点击工具栏中的相应图标或使用快捷键来选择工具。

然后在绘图区域中选中要编辑的图形，然后按照提示进行操作。

5. 修改图形属性：在绘图区域中选中要修改属性的图形，然后点击菜单栏中的“修改”选项，选择相应的属性编辑工具，如线宽、颜色、样式等。

根据需要进行相应的修改。

6. 标注和注释：在绘图区域中插入文字、尺寸标注、注释等。

点击菜单栏中的“标注”选项，选择相应的标注工具，然后在绘图区域中指定位置进行标注和注释。

7. 保存和打开绘图文件：点击菜单栏中的“文件”选项，选择“保存”或使用快捷键Ctrl + S，将当前绘图文件保存到指定位置。

要打开一个已存在的绘图文件，点击菜单栏中的“文件”选项，选择“打开”或使用快捷键Ctrl + O，找到要打开的文件并点击打开。

8. 打印绘图文件：点击菜单栏中的“文件”选项，选择“打印”或使用快捷键Ctrl + P，选择打印机和打印设置，然后点击打印。

这些是迅捷CAD编辑器的基本操作方法，随着绘图经验的积累，您还可以探索更多高级功能和操作技巧。

迅捷CAD编辑器怎么操作使用？分享图文教程介绍

迅捷CAD编辑器怎么操作使用？分享图文教程介绍
迅捷CAD编辑器怎么操作使用？从事建筑设计、电子工程等行业的话，大家应该对CAD格式文件有一定的了解。

相对于其他格式文件（例如WORD、EXCEL、PDF等）来说，这种格式文件较为特殊，需要使用专门软件才能将其打开、修改。

“迅捷CAD编辑器”操作简便、功能实用，可以对这类型格式文件进行多种编辑操作。

下面有CAD编辑的图文教程介绍，小伙伴们不妨继续阅读下去哦。

第一步：选择新建或打开图纸。

在电脑桌面上找到并双击该软件图标，运行软件。

接着，进入软件页面后点击相应工具图标，以新建或打开CAD图纸文件。

第二步：选择编辑功能。

把需要进行修改、编辑的CAD文件添加进来以后，小伙伴们便可以在页面上方选择不同的CAD查看、编辑等功能了。

点击【查看器】按键，可以对CAD图纸进行专业查看；点击【编辑器】按键，便能够对CAD图纸进行修改、编辑操作······
第三步：选择编辑工具，开始编辑CAD文件。

点击页面上方工具框里面的功能图标，就可以对CAD图纸进行相应的编辑操作。

完成编辑以后，点击【保存】工具图标，保存这份CAD 文件到电脑上即可。

看完小紫的教程分享，小伙伴们掌握了“迅捷CAD编辑器”进行CAD文件修改、编辑的方法步骤了吗？这款软件具备CAD查看、编辑功能，有需要的可以对它进行深入了解哦。

CAD中常见的修改和编辑命令

CAD中常见的修改和编辑命令CAD软件是一种专业的计算机辅助设计工具，广泛应用于工程、建筑和制造等领域。

在CAD软件中，修改和编辑命令是使用频率最高的功能之一，它们可以帮助用户对绘图进行修改、调整和优化。

下面将介绍一些CAD中常见的修改和编辑命令。

1. 移动命令（Move）：移动命令可以将选中的对象在平面内按照指定的距离和方向进行移动。

使用移动命令可以轻松调整绘图中的对象位置，适用于各种不同的设计需求。

2. 复制命令（Copy）：复制命令可以创建选中对象的副本，并将其置于指定位置。

通过复制命令，用户可以快速创建重复的元素，提高绘图效率。

3. 缩放命令（Scale）：缩放命令可以按照指定的比例因子对选中的对象进行缩放。

通过缩放命令，用户可以调整对象的尺寸，使其符合设计需求。

4. 旋转命令（Rotate）：旋转命令可以按照指定的角度将选中的对象进行旋转。

使用旋转命令可以改变对象的方向，使其满足设计要求。

5. 镜像命令（Mirror）：镜像命令可以将选中的对象沿指定的镜像线进行对称翻转。

使用镜像命令可以快速创建对称的元素，提高绘图效率。

6. 剪切命令（Trim）：剪切命令可以删除选中对象与指定边界之间的部分，使其与指定边界相交。

通过剪切命令，用户可以精确地修改和调整绘图中的元素。

7. 延伸命令（Extend）：延伸命令可以将选中对象延长至与指定边界相交。

使用延伸命令可以轻松改变对象的长度，使其满足设计要求。

8. 阵列命令（Array）：阵列命令可以通过复制和排列的方式创建多个相同或相似的对象。

使用阵列命令，用户可以快速创建大量的元素，提高绘图效率。

9. 修改命令（Modify）：修改命令包括移动、复制、缩放、旋转、镜像和删除等功能。

通过修改命令，用户可以对选中的对象进行多种操作，满足不同的设计需求。

10. 编辑命令（Edit）：编辑命令包括移动、旋转、镜像、修剪、延伸和修改等功能。

通过编辑命令，用户可以对选中的对象进行精确的修改和调整，提高绘图的质量。

CAD软件的基本使用方法

CAD软件的基本使用方法随着科技的不断进步，计算机辅助设计（CAD）软件在工程设计领域的应用越来越广泛。

CAD软件可以提高设计效率，减少错误，提供更精确的设计结果。

然而，对于初学者来说，CAD软件的使用可能会有一定的难度。

在本文中，我们将介绍CAD软件的基本使用方法，帮助读者快速上手。

1. 界面介绍CAD软件的界面通常由菜单栏、工具栏、绘图区和属性栏等组成。

菜单栏提供各种功能选项，工具栏包含常用工具的快捷方式，绘图区是绘制和编辑图形的主要区域，属性栏用于设置图形的属性参数。

熟悉界面布局是使用CAD软件的第一步。

2. 绘图基础在CAD软件中，我们可以使用各种绘图工具创建几何图形。

常见的绘图工具包括直线、圆、矩形、多边形等。

通过选择合适的工具，点击绘图区域并拖动，我们可以轻松绘制出所需的图形。

此外，CAD软件还提供了各种辅助绘图功能，如偏移、镜像、旋转等，可以帮助我们更精确地完成设计任务。

3. 编辑和修改CAD软件不仅可以创建图形，还可以对已有图形进行编辑和修改。

通过选择图形并使用编辑工具，我们可以移动、缩放、旋转、删除或复制图形。

此外，CAD软件还提供了各种修改工具，如拉伸、修剪、延伸等，可以帮助我们对图形进行进一步的调整和改进。

4. 图层管理在CAD软件中，图层是用于组织和管理图形元素的重要工具。

通过创建不同的图层，我们可以将不同类型的图形分开绘制，并可以方便地控制它们的显示和隐藏。

图层管理还可以帮助我们对图形进行分组和分类，使设计更加清晰和易于管理。

5. 尺寸标注在工程设计中，尺寸标注是非常重要的一环。

CAD软件提供了丰富的尺寸标注工具，可以帮助我们在绘制图形的同时添加尺寸标注。

通过选择合适的工具和位置，我们可以在图形上添加线性尺寸、角度尺寸、半径尺寸等，以便更好地表达设计意图。

6. 文件管理CAD软件通常支持多种文件格式，如DWG、DXF等。

在使用CAD软件时，我们需要注意文件的保存和管理。

CAD 操作技巧及解析

CAD 操作技巧1. 执行编辑命令，提示选择目标时，用矩形框方式选择，从左向右拖动光标，为"窗口Windows"方式，如果从右向左拖动光标，则为"交叉 Cross"方式，左选与右选的区别是左选必须全部框住才算选中，而右选只要框中图元一小部分就可选中图元。

2. 相对坐标输入点时，在正交状态时，一般输入为：@ x，0或@0，y (例如输入相对坐标“@100，0”表示下一点相对上一点X方向增加100，又如输入相对坐标“@0，50”表示下一点相对上一点Y方向增加50)，以上两种情况下，可以直接输入100或50即可实现相同的目的，从而节省输入时间。

3. 在AutoCAD中有时有交叉点标记在鼠标点击处产生，用BLIPMODE命令，在提示行下输入OFF可消除它。

4. 有的用户使用AutoCAD时会发现命令中的对话框会变成提示行，如打印命令，控制它的是系统变量CMDDIA，关掉它就行了。

5. 椭圆命令生成的椭圆是以多义线还是以椭圆为实体的是由系统变量PELLIPSE决定，当其为1时，生成的椭圆是PLINE。

6. CMDECHO变量决定了命令行回显是否产生，其在程序执行中应设为0。

7. DIMSCALE决定了尺寸标注的比例，其值为整数，缺省为1，在图形有了一定比例缩放时应最好将其改成为缩放比例。

8. CAD的较高版本中提供了形位公差标注，但圆度及同轴度中的圆不够圆，其实，AutoCAD中常见符号定义都在AutoCAD安装目录下SUPPORT子义了圆形的形状，圆的弧度竟为127°，但不太好改正之（如改为90°更不好看）。

9. 空心汉字字形如使用AutoCAD R14-CAD2006中的BONUS功能（一定要完全安装AutoCAD，或自定义安装时选了它），有一个TXTEXP命令，可将文本炸为空心汉字10. AutoCAD 的中有一个ARCTEXT命令，可实现弧形文本输出，使用方法为先选圆弧，再输入文本内容，按OK。

CAD图纸编辑与修改常用操作方法

CAD图纸编辑与修改常用操作方法CAD软件是一种广泛应用于工程设计和图纸制作领域的设计软件。

在CAD软件中，图纸的编辑与修改是非常重要的环节。

掌握常用的CAD图纸编辑和修改操作方法，能够提高工作效率，确保图纸的准确性和完整性。

一、选择和移动对象在进行CAD图纸的编辑和修改之前，首先需要选择需要进行操作的对象。

选择对象的方法有多种。

可以使用“选择”命令，在命令行输入“SELECT”，然后用鼠标点击要选择的对象。

也可以使用“窗口选择”命令，通过拖动鼠标来选择对象。

选择完成后，可以使用“移动”命令将选中的对象移动到指定位置。

具体操作为，在命令行输入“MOVE”，然后按照提示选取对象和指定移动的目标位置。

二、复制和镜像对象有时候需要复制一个对象来创建多个相同的对象。

这时可以使用“复制”命令。

选择要复制的对象后，在命令行输入“COPY”，然后按照提示选取基点和指定复制的目标位置。

另外，通过“镜像”命令可以实现对象的镜像对称。

选中要镜像的对象后，在命令行输入“MIRROR”，按照提示选取镜像轴线。

三、旋转和缩放对象在CAD图纸编辑和修改过程中，还需要对对象进行旋转和缩放。

通过“旋转”命令可以将选中的对象按照指定角度进行旋转。

选中对象后，在命令行输入“ROTATE”，然后按照提示选择旋转的基点和输入旋转角度。

使用“缩放”命令可以按照比例调整对象的大小。

选中对象后，在命令行输入“SCALE”，按照提示选择缩放的基点和输入缩放比例。

四、修剪和延伸边界有时候需要修剪或延伸图纸的边界线，以使其符合设计要求。

使用“修剪”命令可以删除图纸中的不需要的线段或边界。

选中要修剪的对象后，在命令行输入“TRIM”，然后按照提示选择修剪的对象和指定修剪的边界。

使用“延伸”命令可以将图纸的边界线延伸到指定位置。

选中要延伸的对象后，在命令行输入“EXTEND”，按照提示选择延伸的对象和指定延伸的边界。

五、增加和修改文字在CAD图纸中，文字是非常重要的一部分，可以用来表达图纸的标注和文字内容。

CAD软件的使用方法

CAD软件的使用方法CAD（计算机辅助设计）软件是一种专业的设计工具，广泛应用于建筑、机械、电子等行业。

它提供了一系列的设计工具和功能，可以快速、高效地完成各种设计任务。

以下是CAD软件的使用方法。

第一步：熟悉界面和工具栏打开CAD软件后，首先要熟悉软件的界面和各个工具栏。

界面通常由菜单栏、工具栏、绘图区域和命令行组成。

各个工具栏上的图标代表不同的工具和功能，通过点击这些图标可以进行相应的操作。

第二步：创建新的绘图文件在CAD软件中，需要创建一个新的绘图文件来开始绘图。

在菜单栏中选择“文件”->“新建”->“绘图”选项，然后设置绘图文件的单位、大小和其他参数，最后点击“确定”按钮。

第三步：绘制基本图形在创建绘图文件后，可以开始使用各种绘图工具绘制基本图形。

CAD 软件提供了多种绘图工具，如直线、圆、矩形等。

可以通过点击对应的图标，然后在绘图区域中点击鼠标来绘制相应的图形。

绘图工具的具体使用方法可以通过查看软件的帮助文档或在线教程来学习。

第五步：使用图层第六步：添加文字和尺寸标注在绘制图形的同时，有时需要添加文字和尺寸标注来说明绘图内容。

CAD软件提供了文字和尺寸标注工具，可以通过选择相应的工具，然后在绘图区域中点击鼠标来添加文字和标注。

第七步：保存和导出绘图文件在绘图完成后，需要将绘图文件保存下来以备后续使用。

可以通过点击菜单栏中的“文件”->“保存”选项来保存绘图文件，然后输入文件名和保存路径，最后点击“保存”按钮。

CAD软件还支持将绘图文件导出为其他格式，如PDF、JPEG等。

可以通过点击菜单栏中的“文件”->“导出”选项来选择导出格式并保存文件。

第八步：学习高级功能和技巧总结：。

CAD常用工具及其功能解析

CAD常用工具及其功能解析CAD（计算机辅助设计）软件在工程设计领域的使用越来越广泛。

为了能够更好地利用CAD软件完成设计任务，掌握并熟练使用CAD软件中的常用工具是非常重要的。

本文将介绍CAD软件中常见的几种工具及其功能，帮助读者更好地了解和运用这些工具。

1. 画线工具画线工具是CAD软件中最常用的工具之一。

利用画线工具，用户可以在绘图板上绘制直线、曲线等各种形状。

该工具通常具有多种模式，如直线、贝塞尔曲线、样条曲线等。

用户可以根据需要选择不同的模式绘制出所需的线条。

2. 编辑工具编辑工具是CAD软件中用于编辑绘图对象的工具。

使用编辑工具，用户可以修改和调整绘图对象的形状、大小、位置等属性。

一般来说，编辑工具支持诸如移动、旋转、缩放、镜像等操作，用户可以根据需要选择不同的功能进行编辑。

3. 数值输入工具数值输入工具是CAD软件中用于精确输入和调整绘图对象尺寸的工具。

通过数值输入工具，用户可以直接输入对象的长度、角度、比例等数值，CAD软件会根据输入的数值精确地调整对象的属性。

数值输入工具在绘制精确度要求高的图形时非常有用。

4. 尺寸标注工具尺寸标注工具是CAD软件中用于标注绘图对象尺寸的工具。

通过尺寸标注工具，用户可以在绘图板上添加标注线和尺寸文字来显示对象的尺寸信息。

尺寸标注工具通常支持多种标注方式，如线性尺寸、角度尺寸、半径尺寸等。

5. 图层管理工具图层管理工具是CAD软件中用于管理和控制绘图对象显示的工具。

通过图层管理工具，用户可以创建、编辑和删除绘图对象所在的图层，并对各个图层的显示效果进行设置。

图层管理工具可以帮助用户更好地控制绘图对象的可见性和图层组织。

6. 快捷键工具快捷键工具是CAD软件中用于提高绘图效率的工具。

通过设置和使用快捷键，用户可以快速执行各种操作，如绘制线条、选择对象、复制粘贴等。

熟练掌握快捷键可以极大地提高CAD软件的使用效率，节省时间和精力。

以上介绍了CAD软件中常用的几种工具及其功能。

CAD中编辑和改变图形的技巧

CAD中编辑和改变图形的技巧CAD（Computer-Aided Design，计算机辅助设计）软件是许多设计和建筑行业中不可或缺的工具。

它允许用户创建和修改2D和3D图形，从而实现精确的设计和模型。

在使用CAD软件时，掌握一些编辑和改变图形的技巧将能够提高工作效率和准确性。

本文将介绍一些常用的CAD编辑和改变图形的技巧。

1. 移动图形：在CAD软件中，移动图形是修改位置的基本操作之一。

通过选择移动工具或使用相应的快捷键，您可以轻松移动选定的图形。

选择需要移动的图形，然后点击并拖动至新位置，最后释放鼠标即可完成移动。

此外，您还可以输入精确的坐标值来移动图形。

2. 缩放图形：缩放图形是调整图形大小的重要技巧。

通过选择缩放工具或使用相应的快捷键，可以对选定的图形进行缩放。

选择需要缩放的图形，然后点击并拖动鼠标以调整大小。

您还可以输入具体的比例值来缩放图形。

同时，CAD软件通常提供了以中心点为基准来缩放图形的选项。

3. 旋转图形：旋转图形是改变选定图形角度的操作。

通过选择旋转工具或使用相应的快捷键，您可以对选定的图形进行旋转。

选择需要旋转的图形，然后点击并拖动鼠标以设置旋转角度。

同样地，您也可以输入具体的角度值来旋转图形。

4. 偏移边界：偏移边界是在CAD软件中常用的功能之一。

通过选择偏移工具或使用相应的快捷键，您可以将选定的图形边界进行平移并生成平行于原始边界的新边界。

选择需要偏移的边界，然后输入偏移距离，新边界将会自动生成。

5. 复制图形：复制图形是在CAD软件中常用的技巧之一。

通过选择复制工具或使用相应的快捷键，您可以将选定的图形进行复制。

选择需要复制的图形，然后点击并拖动鼠标到新位置，最后释放鼠标即可完成复制。

您还可以输入具体的坐标值来精确复制图形。

6. 剪切图形：剪切图形是在CAD软件中常用的操作之一。

通过选择剪切工具或使用相应的快捷键，您可以将选定的图形从原始边界中剪切出来。

选择需要剪切的图形，然后点击并拖动鼠标以设置剪切边界，最后释放鼠标即可完成剪切。

CAD中正确使用块编辑命令

CAD中正确使用块编辑命令块编辑是CAD软件中非常实用的功能之一，它可以帮助我们进行快速的编辑和修改。

在这篇文章中，我将分享一些关于如何正确使用CAD中的块编辑命令的技巧和教程。

块编辑命令的作用是将一组对象作为整体来进行编辑，这些对象可以是线段、圆弧、多段线、文字等等。

使用块编辑命令可以节省我们的时间和精力，提高工作效率。

首先，我们需要先创建一个块。

在CAD中，我们可以通过选择一组对象然后使用“BLOCK”命令来创建块。

创建块时，我们还可以设置块的名称、基点和其他属性，以便更好地管理和识别它们。

创建好块后，我们可以使用“BEDIT”命令进行块编辑。

这个命令会将我们的当前工作区切换到一个块编辑器界面，其中只显示我们所选中的块。

在块编辑器中，我们可以对块内的对象进行各种编辑操作，例如移动、旋转、缩放、镜像等等。

这些操作与在常规绘图界面中的编辑操作类似，但只作用于当前的块。

在进行块编辑时，有一些注意事项需要牢记。

第一点是要避免在块编辑器中创建新的块。

块编辑器是专门用来编辑已经存在的块，而不是创建新的块。

如果我们需要创建新的块，应该返回到常规绘图界面，使用“BLOCK”命令进行创建。

第二点是要注意块内的参照和属性。

在进行块编辑时，我们需要特别关注块内的属性和参照。

属性是块内的可变元素，我们可以在块定义中设置它们的默认值，但在块编辑器中进行编辑时，我们需要格外小心，以免不小心修改了这些属性的数值。

第三点是要保存并退出块编辑器。

在进行块编辑时，我们需要在块编辑器中完成操作后保存并退出。

这样才能确保我们的更改被应用到主绘图界面中。

如果我们忘记退出块编辑器，我们的更改将不会生效。

总结一下，块编辑是CAD软件中一个非常实用的功能，可以帮助我们进行快速的编辑和修改。

在使用块编辑命令时，我们需要注意创建块的方法，进入块编辑器后要小心处理块内的属性和参照，并在完成编辑后及时保存并退出块编辑器。

希望这些技巧和教程能帮助到你正确地使用CAD中的块编辑命令。

cad怎么编辑内容？只需要简单几步

cad怎么编辑内容？只需要简单几步cad怎么编辑内容？我们在制作CAD图纸的时候，难免会遇到一些地方需要修改，有时候是一些文字的内容，有时候是线条和图形，这些内容的编辑是很基础的，如果你在使用cad软件时需要编辑一些内容，下面介绍三种不同的方法：方法一：使用命令行1. 打开cad软件并打开需要编辑的文件。

2. 输入“ed”并按下enter键。

3. 在弹出的编辑窗口中，可以进行各种编辑操作，如添加文字、修改文本样式等。

4. 编辑完成后，点击“保存”并关闭编辑窗口即可。

这种方法相对来说更加快速和简单，特别是对于在使用命令行方面有经验的用户来说。

如果你想快速编辑一些简单的文本内容，这种方法可能更适合你。

方法二：使用属性编辑器1. 打开cad软件并打开需要编辑的文件。

2. 在属性编辑器中选择需要编辑的对象。

3. 在弹出的编辑窗口中，可以进行各种编辑操作，如添加文字、修改文本样式等。

4. 编辑完成后，点击“保存”并关闭编辑窗口即可。

这种方法相对来说更加直观和易于理解，特别是对于那些没有使用命令行的经验的用户来说。

如果你需要更多的编辑选项，或者需要编辑一些较为复杂的文本内容，这种方法可能更适合你。

方法三：使用迅捷CAD编辑器如果您使用的是迅捷CAD编辑器，编辑图纸可以使用以下步骤：1. 打开迅捷CAD软件并打开需要编辑的文件。

2. 在菜单栏中选择“修改”>“编辑文本”。

3. 在弹出的编辑窗口中，可以进行各种编辑操作，如添加文字、修改文本样式等。

您可以通过选择不同的字体、大小、颜色等对文本进行格式化。

4. 如果您需要添加新的文本，可以选择“插入”>“文本”，并在绘图区域中添加您需要的文本。

5. 编辑完成后，点击“保存并退出”即可。

以上就是cad编辑内容的三种方法，希望对你有所帮助！如果你有任何疑问或者需要更多帮助，请随时联系我们。

CAD中的图案快速编辑方法

CAD中的图案快速编辑方法CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程和设计领域的软件工具。

在CAD中，图案编辑是一个常见且重要的操作步骤。

通过合理的图案编辑方法，可以提高工作效率，并使设计更加精确和专业。

本文将介绍CAD中的图案快速编辑方法，帮助读者更高效地进行图案设计和编辑。

1. 使用图案编辑工具CAD软件通常提供了一系列的图案编辑工具，如旋转、镜像、缩放等。

使用这些工具可以快速地对图案进行编辑。

例如，通过使用旋转工具，可以将图案按照一定的角度进行旋转，使其更符合设计需求。

镜像工具可将图案沿特定轴线进行镜像，从而实现图案的对称性。

缩放工具则可以将图案按照比例进行缩放。

使用这些图案编辑工具，可以轻松地对图案进行调整和变换。

2. 使用复制和排列工具在CAD中，复制和排列工具是非常有用的图案编辑方法。

复制工具可以将一个图案复制多次，并在特定的位置粘贴。

通过设置合适的复制和粘贴选项，可以在不同位置快速创建相同或类似的图案。

排列工具可以将多个图案按照一定的规律进行排列，如水平、垂直、环绕等。

通过这些工具，可以轻松地创建大量相似的图案，节省设计时间。

3. 使用面阵工具面阵工具是CAD中的另一种图案快速编辑方法。

通过面阵工具，可以将一个图案复制到整个绘图区域，并自动进行排列和重复。

这对于创建大规模且重复性强的图案非常有用，如屋顶瓦片、地板砖等。

通过设置合适的面阵选项，可以自定义图案的密度、间距和方向。

使用这一方法，可以快速生成大量相同或类似的图案，提高设计效率。

4. 使用参数化建模工具CAD软件中的参数化建模工具可以帮助设计师快速创建和编辑图案。

通过定义一些参数，如尺寸、角度等，可以灵活地调整和改变图案的属性。

这对于设计中需要频繁修改的图案非常有用，如产品的尺寸和形状变化。

使用参数化建模工具，可以快速应对设计变更，并保持图案的整体一致性。

5. 使用键盘快捷键在CAD中，键盘快捷键是提高工作效率的另一个关键因素。

CAD材质编辑与应用指南

CAD材质编辑与应用指南CAD软件是一种非常强大的工具，广泛应用于建筑、机械设计等行业。

在使用CAD软件进行设计时，有时候我们需要给模型添加材质，以使其更加真实和具有质感。

本文将介绍CAD材质的编辑和应用指南，帮助读者更好地使用CAD软件。

首先，我们需要了解CAD软件中材质的概念。

简而言之，材质是指模型表面的质感和外观，可以是木材、金属、石头和玻璃等。

CAD软件内置了一些基本的材质库，但它们通常不足以满足所有的设计需求。

因此，编辑和自定义材质是必不可少的。

一、CAD材质编辑CAD软件通常提供了多种编辑和创建材质的工具。

不同的软件有不同的操作方式，但大体上可以分为以下几个步骤：1. 打开“材质编辑器”：在CAD软件的菜单或工具栏中，找到并点击“材质编辑器”选项。

2. 选择和修改基本属性：在材质编辑器中，可以选择一个已有的材质，并对其进行修改。

基本的属性包括颜色、透明度、反射和折射等。

可以通过滑块或数值输入的方式进行调整。

3. 编辑纹理：纹理是模型表面的细节和图案。

CAD软件通常提供了纹理库，你可以选择一个合适的纹理应用到模型上。

如果库中没有你需要的纹理，也可以导入外部图像进行纹理编辑。

4. 调整光照效果：光照效果对材质的表现非常重要。

在材质编辑器中，可以调整光源的位置、颜色和强度，以及阴影和反射效果等。

5. 保存和应用材质：编辑完毕后，记得保存你创建或修改的材质。

然后，将其应用到模型上，以实现真实的材质效果。

二、CAD材质应用编辑完材质后，我们需要将其应用到具体的模型上。

以下是一些常见的材质应用指南：1. 单个实体材质：如果你只想对单个实体进行材质编辑，可以选择该实体并直接在属性编辑器中修改材质。

通常，你可以在“材质”选项卡中找到所需的设置。

2. 批量编辑材质：对于需要批量编辑模型材质的情况，可以使用CAD软件提供的批量修改功能。

通过选择多个实体，然后在属性编辑器中进行设置，可以快速地对多个实体进行材质调整。
