立井井筒施工新工艺
井巷工程：立井施工工艺
至吊盘上方，然后经三通、高压软管、分风（水）器和胶 皮软管将风、水引入各风动机具。井内压风管和供水管可 采用钢丝绳双绳悬吊，地面设置凿井绞车悬挂，随着井筒 的下掘不断下放；也可直接固定在井壁上，随着井筒的下 掘而不断向下延伸。工作面的软管与分风（水）器均采用 钢丝绳悬吊在吊盘上，放炮时提至安全高度。

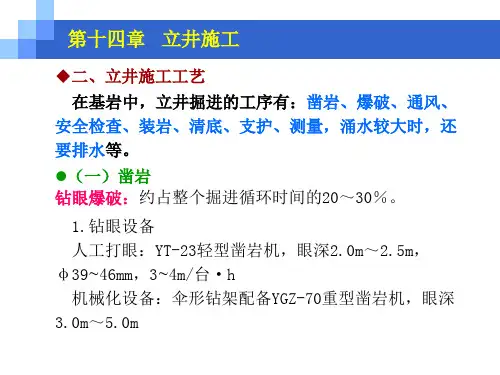

第十四章 立井施工
（五）通风与排水 通风： 井筒施工过程中，必须向工作面输送新鲜空气，排
除有毒有害气体，保证工作人员的健康。 机械排水：
吊桶排水：＜5m3/h时，风动潜水泵 吊泵排水：＜40m3/h时，风动潜水泵——水箱——吊泵
第十四章 立井施工
（六）其他辅助工序 1. 压风和供水工作
立井井筒施工中，工作面打眼、装岩和喷射混凝土作业 所需要的压风和供水等，是通过吊挂在井筒内的压风管（
第十四章 立井施工
2．照明与信号 在井口和井内，凡是有人操作的工作面和各盘台，均 应设置足够的防爆、防水灯具。在装药联线时，必须 切断井下一切电源，使用矿灯照明。 在井下掘进工作面、吊盘、泵房与井口信号房之间， 建立各自独立的信号联系。同时，井口信号房又可向 卸矸台、提升机房及凿井绞车房发送信号。
第十四章 立井施工
第十四章 立井施工
第十四章 立井施工
㈡ 爆破工作
1.爆破器材 抗水炸药：水胶炸药或抗水岩石硝铵
炸药 雷管：8号秒延期 放炮电源：380v或220v交流电源 2.爆破参数
辅助眼间距：0.8～1.2m 周遍眼：W＝0.5～0.6，E＝0.4～0.6m 圈距：0.7～1.0m 直眼掏槽圈径：1.2～2.2m 装药方式和爆破网路：柱状连续装药
第十四章 立井施工
（三）装岩与提升 在立井施工中，装岩与提升是最繁重最费时的工序，
井筒施工工艺和方法
井筒施工工艺和方法1.引言本文档旨在介绍井筒施工的工艺和方法。
井筒是一种用于地下工程中的人工开凿的竖井或立井结构。
井筒施工的目的是为了建造各种类型的井筒以满足地下工程的需求。
本文档将阐述井筒施工的一般步骤和常用方法。
2.井筒施工的一般步骤井筒施工的一般步骤如下：1.确定施工井点：根据需要确定井筒的具体位置，在选择合适的地点进行施工。
2.地面工程准备：对施工井点进行地面工程准备，包括清理废土和平整地表等。
3.钻孔井筒：通过使用钻孔设备进行井筒的钻孔，形成井筒的孔道。
4.井筒加固：对钻孔形成的井筒进行加固处理，以保证井筒的结构安全性。
5.井筒衬砌：在加固井筒的基础上进行井筒的衬砌工作，以进一步巩固井筒结构。
6.井筒设备安装：根据井筒的具体用途和需求，安装相关的井筒设备，如井口设备和井底设备等。
3.常用的井筒施工方法常用的井筒施工方法主要有以下几种：1.钻孔法：通过使用钻孔设备进行井筒钻孔，是一种常用的井筒施工方法。
这种方法施工速度较快，适用于较深的井筒。
2.掘进法：通过挖掘土壤进行井筒的掘进，是一种传统的井筒施工方法。
这种方法比较适用于浅井筒和小直径井筒。
3.爆破法：通过使用爆破药物进行井筒的开凿，是一种高效的井筒施工方法。
这种方法适用于硬质土壤和岩石等的井筒施工。
4.钻杆推进法：通过使用钻杆进行井筒的推进，是一种逐段推进的井筒施工方法。
这种方法适用于较长的井筒和特殊地质条件下的井筒施工。
4.结论井筒施工是地下工程中重要的环节，合理的施工工艺和方法可以保证井筒的质量和安全性。
本文档介绍了井筒施工的一般步骤和常用方法，有助于施工人员了解和掌握井筒施工的要点和技术。
希望本文档对井筒施工工程有所帮助。
以上所述内容仅供参考，具体施工方法应根据实际情况和相关法规进行决策。
*。
立井井筒施工
冻结过程
(1)制冷过程 整个制冷过程包括三个循环系统，即氨循 系统、盐水循环系统和冷却水循环系统，如图12-21所示。 -25~-35
16~20
80~120
(2)冻结方案 冻结方案有一次冻全深、局部冻结、差异冻结和分期冻结等几种。 一次冻全深方案的适应性强，应用广泛；
局部冻结就是只在局部涌水部位进行冻结；
二 立井井筒特点
井筒深度大，井径大
1、50年代平均井深为200~300m，井径为4.0m左右。
2、70年代平均井深为400m左右，井径为6.0m左右。 3、90年代平均井深为500m以上，井径为6.0~8.0m。 4、新世纪以来，井筒深度越来越大，井径也不断增大。 千米立井越来越多，如济宁唐口煤矿、孙村矿风井等。
2. 施工复杂
立井井筒一般要穿过表土与基岩两个部分，其施工技术由于围岩条件不同 各有特点。表土施工方案选择主要考虑工程的安全，而基岩施工主要考虑施 工速度。 由于表土松软，稳定性较差，经常含水，并直接承受井口结构物的荷载。 所以，表土施工比较复杂，往往成为立井施工的关键工程。正确的选择表土 施工方案和施工方法，避开雨季施工，预先考虑片帮等突发事故的防范措施， 确保立井井筒安全快速地通过表土层，并顺利转入基岩施工具有重要的意义。
冻结原理
井筒周围的冻结圈，是由冷冻站制出的低温盐水在沿冻结管流动过 程中，不断吸收孔壁周围岩土层的热量，使岩土逐渐冷却冻结而成。盐 水起传递冷量的作用，称为冷媒剂。盐水的冷量是利用液态氨气化时吸 收盐水的热量而制取的，所以氨叫做制冷剂。被压缩的氨由过热蒸气状 态变成液态过程中，其热量又被冷却水带走。可见，整个制冷设备包括 氨循环系统、盐水循环系统和冷却水循环系统三部分 。
1、板桩材料
井巷工程之立井施工工艺介绍课件
井筒防渗技术：采用先进的防渗材料和防渗结构，防止地下水渗漏和污染
井筒测量技术：采用先进的测量仪器和测量方法，保证井筒的垂直度和精度
02
井壁支护技术：采用先进的支护材料和支护结构，保证井筒的稳定性和安全性
井筒支护技术
01
井筒支护的作用：保证井筒的稳定和施工安全
02
井筒支护的类型：木支护、钢支护、混凝土支护等
3
掘进是指在井筒内进行掘进，以形成井筒的施工方法。
4
支护是指在井筒内进行支护，以保持井筒稳定的施工方法。
5
封孔是指在井筒内进行封孔，以保持井筒密封的施工方法。
6
立井施工工艺的特点
ห้องสมุดไป่ตู้
环保性好：采用环保型施工设备和材料，减少对环境的影响
安全性高：采用严格的安全措施，确保施工安全
质量可靠：采用先进的施工工艺和质量控制措施，保证工程质量
4
立井施工工艺的安全管理
安全风险识别
地质条件：地下水、岩层稳定性等
01
施工设备：设备性能、操作规范等
02
施工人员：人员资质、操作技能等
03
环境因素：气候、周边环境等
04
管理因素：安全管理制度、应急预案等
05
法律法规：相关法律法规、行业标准等
06
安全措施制定
01
制定安全规章制度，明确安全责任
02
03
井筒支护的设计：根据井筒深度、地质条件等因素进行设计
04
井筒支护的施工：按照设计要求进行施工，确保支护效果
井筒防渗技术
01
井筒防渗技术的重要性：防止地下水渗漏，保证井筒安全
03
井筒防渗技术的应用：适用于各种地质条件的井筒施工
立井井筒的快速施工技术浅析
立井井筒的快速施工技术浅析1. 立井井筒的分类立井是从矿井到达地面的主要进出口，是提高煤炭运输、升降人员，材料，设备，以及通风和排水工程的咽喉。
立井井筒按照用途大致可以分为以下几种：（1）主井专门用于提升煤炭的井筒为主井。
在大、中型矿山中，提升煤炭的容器为箕斗，因此主井也被称为箕斗井。
图1—主井（箕斗井）断面图（2）副井用于升降人员，材料，设备和提升煤矸石的井筒叫副井。
副井的提升容器为罐笼，所以副井又叫做罐笼井。
（3）通风井专门用于通风的井称为通风井。
除了用做通风外，还可以作为矿井的安全出口。
2. 立井井筒装备竖井井筒装备是指安设在井筒内的空间结构物，主要包括罐道、罐梁（和托架）、梯子间、管路电缆、防过卷装置以及井口和井底金属支撑结构等。
罐道和罐梁是井筒装备的主要组成部分，保证容器增加设施的安全运行。
井筒装备根据不同结构的可以分为刚性装备（刚性罐道）和柔性装备（钢丝绳罐道）。
2.1罐道罐道是促进容器在井筒内操作的导向装置，具有一定的强度和刚度，以减少容器的横向振动。
有木质罐道、钢轨罐道、型钢组合罐道、整体轧制罐道、复合材料罐道和钢丝绳罐道等，钢丝绳罐道是一个灵活的罐道，与其他刚性导相比，不用罐梁，通风阻力小，安装方便，减少材料消耗，提高运行稳定，因此被广泛应用。
2.2罐梁竖井装备采用刚性罐道时，在井筒内需安设罐梁以固定罐道。
罐梁沿井筒全深每隔一定距离布置一层，一般都采用金属材料，如工字钢、型钢等。
罐梁与井壁的固定方式有梁端埋入井壁和树脂锚杆固定两种，前者需要在井壁上预留或现凿梁窝；后者可以用树脂锚杆将梁支座直接固定在井壁上。
2.3其他隔间当竖井作为矿山安全出口时，井筒内必须设置梯子间，梯子间两平台之间的垂直距离不得大于8m，梯子斜度不得大于80°。
梯子间除作为安全出口外，还可利用它进行井筒检修和卡罐事故处理。
管路间和电缆间安设有排水管、压风管、供水管和各种电缆。
为了安装和检修方便，管路间和电缆间一般布置在靠近梯子间的一侧。
浅析大直径深立井井筒快速施工技术
浅析大直径深立井井筒快速施工技术大直径深立井井筒快速施工技术是指利用先进的施工设备和工艺，快速高效地完成大直径深立井井筒的建设。
随着现代工程建设的不断发展，大直径深立井井筒在城市供水、排水、地铁建设等领域得到越来越广泛的应用。
如何提高大直径深立井井筒的施工速度和质量，成为了施工者们的重要课题。
本文将从设备、工艺和管理三个方面对大直径深立井井筒快速施工技术进行浅析。
一、设备1. 高效的钻机大直径深立井井筒的施工需要使用强力的钻机，以实现对深层地质的有效穿透和取土。
目前市面上普遍使用的是液压式旋挖钻机，其具有功率大、效率高、自动控制等特点，能够满足大直径深立井井筒的施工需求。
钻机的自动化程度也得到了很大提高，可以实现远程操作和监控，提高了施工的安全性和稳定性。
2. 高效的取土设备在进行大直径深立井井筒的施工时，需要大量的取土设备来有效地处理地层土壤。
传统的取土方式主要是依靠人工或者小型机械，效率低下且易出现堵塞等问题。
现在施工中普遍使用的是具有强大取土能力的削岩机，它具有高效、自动化操作、减少人工干预等优点，大大提高了取土效率，确保了施工的顺利进行。
对于大直径深立井井筒的施工来说，高效的钻具和工具也是不可或缺的。
例如大口径扩孔器、大直径钻头等工具及配件，它们可以有效地提高钻进速度和穿透深度。
还有保护套管、集合管、搅拌桩等专用工具，可以有效地保护井筒及相关设备，确保施工的顺利进行。
二、工艺1. 连续壁桩施工技术在大直径深立井井筒的施工中，连续壁桩施工技术是一种比较成熟的工艺方式。
它能够有效地保证井筒的垂直度和圆整度，并且具有较高的承载力和密封性。
通过合理设计和施工，可以在较短的时间内完成井筒壁的施工，提高施工效率和质量。
2. 高效的注浆技术在井筒施工中，注浆是非常重要的一环。
注浆可以有效地加固土层，提高井筒的稳固性和密封性。
现在市面上普遍使用的是高效的注浆设备和材料，例如泵送机、注浆剂等，能够实现快速注浆，并且具有优良的封闭性和抗渗性，提高了井筒的使用寿命和安全性。
立井井筒施工新工艺
到目前为止，我国施工的立井井筒最深1340m
2、立井施工最新装备及发展趋势
立井施工技术装备发展及其特点；
2、立井施工最新装备及发展趋势
1）布置多套提升系统，采用大吊桶和大提升机；
2）设备布置满足井筒施工工艺要求； 3）满足大直径跨度要求； 4）满足深部设备摆动引起的动荷载要求； 5）满足悬吊伞钻、排矸及过卷等高度要求
2、立井施工最新装备及发展趋势
3、井架选型
VI(1)型凿井井架天轮平台仍旧设置一层，增设一根主梁， 使“日”字形天轮平台变成“目”字形。VI型井架仍采 用V型井架的结构形式。
中煤五建公司第三工程处
31工程处
49工程处
1、立井井筒施工综述
1、我国立井施工技术发展过程
2、目前我国立井井筒施工工艺及机械化装备
3、立井施工技术应用实例
4、立井发展主要工作思路
5、立井施工面临的主要形势及今后的具体工作 措施
1、立井井筒施工综述
4、立井发展主要工作思路
以市场为导向，超大直径、超深立井施工难题 ；
4、立井发展主要工作思路
5、立井施工面临的主要形势及今后的具体工 作措施
1、立井井筒施工综述
1、我国立井施工技术发展过程
八十年代，立井平均施工速度仅为20～30m/月； 1986～1996年的十年间，全国立井井筒只有23次突 破百米大关 ；
掘砌单行作业方式；
短段掘砌单行作业方式；
掘砌平行作业方式 ；
Ⅵ(1) 1000~14 8.0~ 00 10.0 Ⅵ(2) 1000~16 9.0~ 00 14.0
立井井筒工程施工方式
立井井筒工程施工方式一、前期准备工作1.方案设计在进行立井井筒工程施工之前，需要对工程进行详细的方案设计。
方案设计包括确定井筒的位置、深度、直径、施工方式等一系列参数。
设计要考虑到地下水位情况、地质构造、地表环境等因素，以保证井筒工程的稳定性和安全性。
2.土壤勘察在方案设计确定后，需要进行土壤勘察，以获取有关地下土质条件的详细信息。
土壤勘察包括采取岩芯取样、地下水位测定、地质勘探等方式，以确定井筒施工的条件和难点。
3.施工方案编制根据方案设计和土壤勘察结果，编制详细的施工方案。
施工方案包括确定施工队伍、施工工期、施工机械设备等一系列内容，以确保施工过程的顺利进行。
二、井筒开挖1.安全防护在进行井筒开挖前，需要建立严格的安全防护措施。
包括设置围挡、安装井筒支护结构、配备氧气检测仪器等措施，以确保施工人员的安全。
2.机械作业井筒开挖通常采用机械作业的方式。
机械设备包括挖掘机、抽水泵、隧道掘进机等。
操作人员需要熟练掌握机械设备的使用方法，并根据施工方案进行作业。
3.地质监测在井筒开挖过程中，需要进行地质监测，以及时掌握地下土质的情况。
根据地质监测结果，及时调整施工方案，以确保井筒的稳定性。
4.抽水处理在井筒开挖过程中，可能会遇到地下水的渗透问题。
需要及时进行抽水处理，以确保井筒的干燥施工环境。
5.质量检查井筒开挖完成后，需要进行质量检查。
检查包括井筒直径、井筒壁厚度、井筒内部的水质情况等内容，以保证井筒的质量符合要求。
6.井筒支护完成井筒开挖后，需要进行井筒支护工作。
支护结构包括混凝土浇筑、钢管支护等，以保证井筒的稳定性和安全性。
三、井筒装备1.井筒设备安装在井筒开挖和支护完成后，需要安装井筒设备。
设备包括水泵、管道、阀门等。
安装需要按照设计要求进行，确保设备正常运行。
2.井筒调试完成井筒设备的安装后，需要进行井筒调试。
调试包括启动设备、检查设备运行情况等工作，以确保井筒设备正常运行。
3.井筒试运行完成井筒设备的调试后，进行井筒的试运行。
立井施工的基本工艺
立井施工的基本工艺立井井筒多为圆形。
井筒的支护（又称衬砌）形式根据其用途和服务年限不同，可采用砖石结构、混凝土或钢筋混凝土结构。
大型工程多采用钢筋混凝土结构。
立井正式掘进之前，需先在井口安装凿井井架，在井架上安装天轮平台和卸矸平台。
同时进行井筒锁口施工，安设封口盘、固定盘和吊盘。
另外，在井口四周安装凿井提升机、凿井绞车，建造压风机房、通风机房和混凝土搅拌站等辅助生产车间。
待一切准备工作完成后，即可进行井筒的正式掘进工作。
立井施工的总体设施布置与工艺如图4.1所示。
图4.1 立井施工概貌（混合作业）1—天轮；2—凿井井架；3—卸矸平台；4—排水管；5—混凝土搅拌机；6—封口盘；7—井盖门； 8—混凝土输送管；9—固定盘；10—吊盘上层盘；11—中心回转抓岩机；12—吊盘下层盘； 13—吊泵；14—吸水笼头；15—抓岩机抓斗；16—局部通风机；17—空气压缩机房； 18—提升机房；19—卸矸溜槽；20—凿井稳车；21—轻便轨道；22—矿车；23—滑架与保护伞； 24—稳绳；25—提升钩头；26—吊盘叉绳；27—吊盘连接立柱；28—喇叭口；29—压气管； 30—风筒；31—模板悬吊绳；32—金属整体移动模板；33—吊桶立井是垂直向下掘进的，为施工服务的大量设备、管线等都要悬挂在井筒内，且随工作面的推进而逐步下放或接长。
立井施工的一般顺序是：由上向下掘进，当井筒掘够一定深度（一个段高）后，再利用井内吊盘，由下向上砌壁，掘进和砌壁交替进行。
根据掘砌作业方式的不同，拆模、立模、浇灌混凝土等砌壁工作可在掘进工作面或吊盘上进行。
混凝土在地面井口搅拌站配制，经混凝土输送管或底卸式吊桶送至砌壁作业地点。
当该段井筒砌好后，再转入下段井筒的掘进作业，依此循环直至井筒最终深度。
立井掘砌作业方式，根据掘进和支护的时间和空间不同，可分为掘砌单行作业、掘砌平行作业和短段掘砌混合作业三种。
单行作业是将井筒划分为若干段高（通常在30 m以上，甚至百米），由上向下逐段施工，在同一段高内先掘后砌，掘进时一般需要进行锚喷临时支护。
浅析大直径深立井井筒快速施工技术
浅析大直径深立井井筒快速施工技术大直径深立井井筒快速施工技术是一种在沉井施工中应用的技术，其通过一系列的方法和措施，实现了施工的快速进行和质量的保证。
大直径深立井井筒快速施工技术的主要内容包括设计优化、机械化施工和质量控制三个方面。
设计优化是大直径深立井井筒快速施工的基础。
在设计过程中，需要综合考虑井筒的强度、稳定性和施工可行性等因素，通过合理的参数选择和结构设计，使得井筒能够满足工程要求，并且能够在机械化施工条件下顺利施工。
机械化施工是大直径深立井井筒快速施工的关键。
在传统的施工过程中，通常需要通过人工进行钻孔、土方开挖和支护等作业，工序繁琐、周期长。
而机械化施工则通过引入机械设备和工程机械，实现了施工过程的自动化和高效化。
可以使用大功率的钻机进行钻孔，利用挖掘机进行挖土，使用起重机进行吊装等，大大提高了施工效率。
质量控制是大直径深立井井筒快速施工技术的保障。
在施工过程中，需要使用合适的检测设备和方法，对井筒进行监测和检测。
可以利用无损检测技术对井筒的质量进行评估，及时发现问题并进行修复。
还需要在施工过程中进行质量管理，包括对施工工艺的合理安排、对施工人员的培训与管理等方面，确保施工质量。
大直径深立井井筒快速施工技术是一种通过设计优化、机械化施工和质量控制实现施工快速进行和质量保证的技术。
通过引入机械设备和工程机械，实现施工过程的自动化和高效化，提高了施工效率。
通过合适的检测设备和方法对施工质量进行监测和检测，保证施工质量。
这一技术的应用，不仅可以提高施工效率和质量，还能降低成本，节约资源，具有较高的经济和社会效益。
基建矿井立井井筒装备施工工法
法工工施备装筒井井立
除拆车绞及台平轮天
பைடு நூலகம்
除拆施设时临内筒
井
设敷缆电内筒井
装安道管内筒井
装安道罐及梁道罐
作制件构筒井 、间子梯筒井 窝梁凿及眼杆锚打 线放位定筒井 设挂笼罐时
作制笼罐时临备装筒井
临备装筒井
挂悬绳稳
安制置装紧拉绳稳 作制盘吊
安制台平量测
安制盘口封口井
挂悬盘吊
安制盘口封、台平轮天
装安车绞
程流艺工工施 1.5 点要作操及程流艺工.5 。束结作工备装筒井个整 �统系施措时临除拆毕完备装筒井 。中作工备 装筒 井 的装 安 、 �窝梁掏�眼打、线划即上一下两盘吊入进后然 。统系施措全安的井淹不筒井证保能并�输运下 上员人料材便方�度精量测证保�作操员人合适套一成形下至上从样 这�设敷的路管水排及路管水供风压�安制笼罐时临的料物和员人输 运于用�设挂、安制尺卷钢量测、线量测、台平量测的度精量测证保 �安制的盘吊即台平作工 �置布的台平绞提 �装安的机升提和车稳备设 绞提�括包。 �造改施设井凿用 利以可目项分部�备准的程工施措的 列系一做此为要需�度进和量质、全安的备装筒井井立证保了为 理 原艺 工 .4
笼罐时临用装安
01
A
A
3件 4件 9
21
A
A
。施措的应相取采�系 联 院计 设 和主 业 与时 及 并 . 度 厚 的 壁井 过 超禁 严 , 度深 的 窝梁 或 杆锚 ,位部的层水含,沙流过通筒井。管水导埋预应窝梁的水漏于对.入扦的 梁于利 以 , 口叭喇 的开上 向 个一 凿开面 表上侧 一的 深度深 窝梁在 。度深计设于低许不度深的窝梁其。整调够能板 垫使 , 积 面 的够 足有 并 , 整 平面 平 底使 , 面平 底正 修 要完 凿开 , 凿开 行进 寸尺 计设据 根后误 无认确 , 测复 行进置 位的窝 梁对 要前凿 开窝梁 。物杂留遗无内孔使,洗冲水压高用部内对要后完打 眼 杆锚 。mm05 过超不般一 �些一深略计设比要度深眼打 ,mm 3±于大 应 不 差 偏 距 眼 ,mm3 ± 于 大 应 不 差 偏 直 垂 眼 孔 其 , 偏 打 眼 孔 免 以 , 直 垂 壁井 与头钻 , 上线直 条一同在 持保 度高眼杆 锚与 并 平要头机时 腿气支 ,稳平持保并,动活能不盘吊使,死定固子锲用周四盘吊把要前眼打 。间空的充填卷药脂树和地余的整调有于利以 ,头钻的大较径直用选当适可时眼打 。窝梁凿开和眼打机岩凿用采 。业作的层一下行进再 �后次一查复一统长班由 �成完层一 。出划确正寸尺 、置位的中图附表 细明装安筒井按�准基位定为线字十交相以也窝梁�样同�置位眼杆 锚有所的头梁个单出划性次一 �后线字十交相述上正对口缺小的向方 字十、板模眼划种几的好做先事用使�了置位心中的窝梁和眼杆锚个 每是就 �线字十交相的置位向轴的定确尺钢和置位向径的定确丝钢量 测 。定确来丝钢组那的向方度长的梁的应对头梁该于行平用要置位的 头梁个每是的意注要 �丝钢量测是的靠位定面平的窝梁和眼杆锚
立井井筒施工工艺简介
立井井筒施工工艺简介一、立井井筒的结构煤矿立井井筒一般为圆形。
井筒自上而下可分井颈、井身、井底三个部分。
根据需要，在井筒的某个部位还设有壁座。
1、井颈：井颈是指靠近地表，井壁需要加厚的一段井筒（用于承受井架提升的动荷载及周围建筑物的静荷载，其深度在矿山一般为15—20m。
）2、井身：井身是井颈以下到罐笼出车水平（副井）或箕斗装载水平（主井）部分，是井筒的主要组成部分。
3、井底：井身以下部分为井底，其深度取决于提升过卷高度、井底装备要求和井底水窝的深度。
主井（用于箕斗提运煤炭或矿石的井筒）的井底深度一般为35m—75m不等；副井（用于人员和部分下料、提升）的井底深度一般为10m左右；风井的井底深度一般为4—5m。
二、立井施工的准备井筒正式掘进之前，需先在井口安装凿井井架，在井架上安装天轮平台和卸矸平台，同时进行井筒锁口施工，安装封口盘、固定盘和可升降吊盘。
（一）立井井筒施工地面设备设施的布置1、凿井井架（施工用临时井架）井架是为提升和悬吊掘进设备而设立的，矿建施工现场常见的井架大都为亭式钢管井架。
根据井架的高度、天轮平台尺寸及适用的井筒直径深度等条件，井架共有六个规格，其型号为Ⅰ、Ⅱ、Ⅲ、Ⅳ、新Ⅳ和Ⅴ型，分别适用于井深200、400、800及1100m的井筒。
随着井筒深度的加大及凿井机械化程度的提高（伞钻和迴转抓岩机的使用），Ⅳ型以下的凿井井架在煤矿已很少使用。
井架由天轮房、天轮平台、主体架、卸矸台、扶梯和井架基础等组成（1）天轮房：安装检修天轮，保护天轮免受雨雪侵袭的作用。
（2）天轮平台：安装天轮梁架设天轮用。
（天轮又分工作轮和导向轮）。
（3）主体架：主要承受天轮平台传递的荷载，并将荷载传递给井架基础。
（4）卸矸台：用于翻卸矸石的工作平台，卸矸台下设矸石仓，矸石通过溜矸槽进入矸石仓后，用排矸设备（矿车或自卸汽车）运至排矸处（过去设有矸石山，现在已经很少用）。
（5）扶梯：为了便于井架上下各平台之间的联系在井架内设置的轻便扶梯。
井巷工程立井井筒施工
