土方回填试验报告单(环刀法)

试品实验报验表

土工（压实度环刀法）检测及灰剂量检测报告报验表工程名称：淮南~南京~上海1000千伏交流特高压输变电工程苏州1000千伏变电站新建工程编号：ZL3-SG05-001 致淮南~南京~上海工程苏州变电站工程江苏省宏源电力建设监理有限公司监理项目部：土工击实试品/试件经苏州市建设工程质量检测中心试验单位试验，现报上试验报告，请查验。

附件：第一层土方回填、横轴A1~A33竖轴B1~B38 试品/试件试验报告单.施工项目部（章）：项目经理：日期：监理项目部审查意见：监理项目部（章）：专业监理工程师：日期：注本表一式份，由施工项目部填报，监理项目部各份，施工项目部存份。

土工（压实度环刀法）检测及灰剂量检测报告报验表工程名称：淮南~南京~上海1000千伏交流特高压输变电工程苏州1000千伏变电站新建工程编号：ZL3-SG05-002 致淮南~南京~上海工程苏州变电站工程江苏省宏源电力建设监理有限公司监理项目部：土工击实试品/试件经苏州市建设工程质量检测中心试验单位试验，现报上试验报告，请查验。

附件：第一层土方回填、横轴A33~A47竖轴B1~B25 试品/试件试验报告单施工项目部（章）：项目经理：日期：监理项目部审查意见：监理项目部（章）：专业监理工程师：日期：注本表一式份，由施工项目部填报，监理项目部各份，施工项目部存份。

土工（压实度环刀法）检测及灰剂量检测报告报验表工程名称：淮南~南京~上海1000千伏交流特高压输变电工程苏州1000千伏变电站新建工程编号：ZL3-SG05-003 致淮南~南京~上海工程苏州变电站工程江苏省宏源电力建设监理有限公司监理项目部：土工击实试品/试件经苏州市建设工程质量检测中心试验单位试验，现报上试验报告，请查验。

附件：第二层土方回填、横轴A1~A47竖轴B1~B38 试品/试件试验报告单施工项目部（章）：项目经理：日期：监理项目部审查意见：监理项目部（章）：专业监理工程师：日期：注本表一式份，由施工项目部填报，监理项目部各份，施工项目部存份。

回填土压实度试验方法及试验记录方案

回填土压实度试验方法及试验记录方案本文介绍了土方压实度试验的两种方法：挖坑灌砂法和环刀法。

挖坑灌砂法适用于测定基层、砂石和路基土的压实层密度和压实度，以及沥青表面处理和沥青贯入式路面层的密度和压实度检测。

但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测。

当集料的最大粒径小于15mm、测定的厚度不超过150mm时，宜采用φ100mm的小型灌砂筒测试；当集料的最大粒径等于或大于15mm，但不大于40mm，测定的厚度超过150mm，但不超过200mm时，应用φ150mm的大型灌砂筒测试。

在挖坑灌砂法中，测定现场含水量所用材料数量也有规定。

而环刀法适用于细粒土及无机结合料稳定细粒土的密度。

但对无机结合料稳定细粒土，其龄期不宜超过2d，且宜用于施工过程中的压实度检测。

在环刀法中，用酒精燃烧法测定细粒土含水量时用土量为15~20克，铝盒为小铝盒，用烘干法测定时为环刀中全部材料。

在试验中，需要注意量砂的松干密度要准确，试坑深度应恰好等于压实层厚度，坑壁笔直，上下口直径相等，避免上大下小。

挖出的试样要及时装入塑料袋或密封，防止水分损失。

同时，在标定和测试完后，都要检查灌砂筒外壁和锥体之间的三角区是否有砂子漏入，如有要将其单独清出，称其质量，计算密度时应扣除这部分质量。

2.环刀法是一种测定压实度的试验方法，使用环刀需要注意以下事项。

首先，环刀在使用一段时间后，要定期校验，刃脚有缺口或变形的环刀不能再使用。

其次，削土刀必须有一定的刚度并且直，以保证削平后的土样与环刀上下口平齐，不得有凹凸情况。

最后，在测定压实层的密度时，环刀必须打入到压实层的中间部位，这样测得的压实度被认为代表整个压实层的平均压实度。

因此，在将环刀打入土中前，应先将压实层下挖一定的深度，再将环刀打入。

填写压实度记录及签字时，需要注意以下事项。

首先，最佳含水量与现场含水量的关系以及击实所得最佳含水量与最大压实度的关系都会影响压实度。

因此，应根据击实试验确定施工范围的施工含水量，一般在±3%之间。

土方回填试验报告(修改)

土方填筑碾压试验报告根据《土方填筑碾压试验方案》（SG03[2012]技案003号），我部对标段内湖周回填进行碾压试验。

由于本标段湖区土方开挖已基本完成，大量湖区开挖料已堆弃于业主指定弃土场，因此，本次湖周回填采用弃土场土料。

1.试验目的（1）检查回填土料压实后能否达到设计压实度指标；（2）检查压实机械的性能是否满足施工要求；（3）选定合理并经济的施工压实参数：铺土厚度、含水量的适宜范围、压实方法和压实遍数；（4）确定有关质量控制的技术要求和方法。

2.碾压试验依据（1）《土方填筑碾压试验方案》（SG03[2012]技案003号）；（2）《堤防工程施工规范》SL260-98；(3）《土工试验规程》SL237-1999。

3.碾压试验内容3.1土方填筑碾压试验概述湖周回填碾压试验主要分成四项施工内容，包括回填土参数确定、开挖及清理施工、土方填筑施工、现场试验检测工作等，具体情况如下：1）回填土参数检测：根据我标段弃土场分布、储量及湖周回填布置情况，我部拟取用新村北、新村东、小郭村及花胡庄弃土场土料进行湖周回填施工。

2012年7月17日我部试验室对新村北及新村东弃土场土料取样并进行击实试验，经过试验，确定新村东弃土场土样最优含水率为12.7%，最大干密度为1.8g/cm3；新村北弃土场土样最优含水率为13%，最大干密度为1.8g/cm3。

2012年7月20日我部试验室对小郭村及花胡庄弃土场土料取样并进行击实试验，经过试验，确定小郭村弃土场土样最优含水率为12.9%，最大干密度为1.79g/cm3；花胡庄弃土场土样最优含水率为13.4%，最大干密度为1.82g/cm3（详见土壤击实试验报告）。

2）基础清理：测量放线→表土清理→基面压实3）土方填筑施工：基面验收→试验场地布置→土料摊铺平整→土方回填碾压4）现场干密度、含水率、压实度试验检测：环刀取样→试样称量→烧失（烘干）→称量→计算→达到设计压实度要求后进行上一层土料填筑。

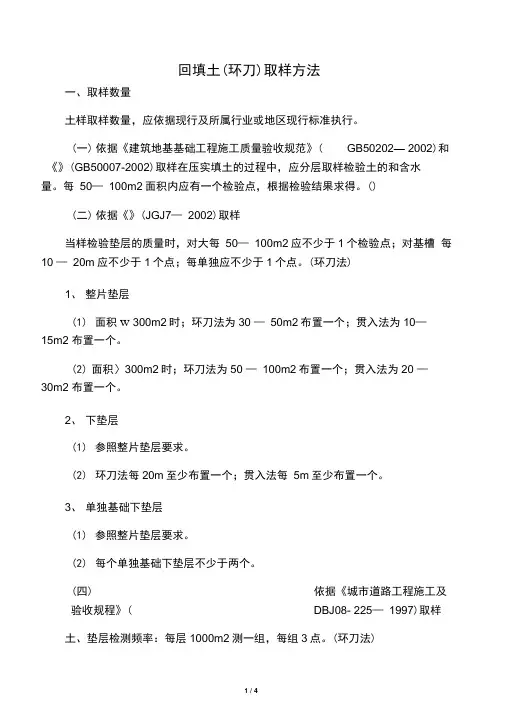

回填土环刀取样方法(20201115001740)

回填土(环刀)取样方法一、取样数量土样取样数量，应依据现行及所属行业或地区现行标准执行。

(一)依据《建筑地基基础工程施工质量验收规范》( GB50202— 2002)和《》(GB50007-2002)取样在压实填土的过程中，应分层取样检验土的和含水量。

每50—100m2面积内应有一个检验点，根据检验结果求得。

()(二)依据《》(JGJ7—2002)取样当样检验垫层的质量时，对大每50—100m2应不少于1个检验点；对基槽每10 —20m应不少于1个点；每单独应不少于1个点。

(环刀法)1、整片垫层(1)面积w 300m2时；环刀法为30 —50m2布置一个；贯入法为10—15m2 布置一个。

(2)面积〉300m2时；环刀法为50 —100m2布置一个；贯入法为20 —30m2 布置一个。

2、下垫层(1)参照整片垫层要求。

(2)环刀法每20m至少布置一个；贯入法每5m至少布置一个。

3、单独基础下垫层(1)参照整片垫层要求。

(2)每个单独基础下垫层不少于两个。

(四)依据《城市道路工程施工及验收规程》( DBJ08- 225—1997)取样土、垫层检测频率：每层1000m2测一组，每组3点。

(环刀法)路基、土路肩检测频率：每100m测2点。

(环刀法)、碎石垫层、三渣基层检测频率：每层1000m2测1点。

()二灰土检测频率：每层1000m2测1点(环刀法)进出口斜坡土基检测频率：每个测1点。

(环刀法)(五)依据《市政工程施工及验收规程》( DBJ08- 220—1996)取样沟槽覆土、沟槽回填填砂胸腔部分和管顶以上500内检测频率：两井之间每层测一组，每组3点。

(环刀法)(六)依据《市政施工及验收规范》(DBJ08- 228—1997)取样基坑填土的检测频率：每座墩、台或每仓、防汛墙，每层测一组，每组3点。

二、取样须知1、采取的土样应具有一定的代表性，取样量应能满足试验的需要。

2、鉴于基础回填材料基本上是土，在按设计要求及所定的测点处，每层应按要求，采用时，应注意以下事项：(1)现场取样必须是在监督下，由取样人员按要求在测点处取样，而取样、见证人员，必须通过资格考核。

环刀法检测路基路面压实度试验原始记录表格

环刀法检测路基路面压实度试验原始记录表格
委托单位
任务编号
工程名称
路面结构
测定层位
检测口期
仪器设备
环刀、电子天平（精度OJg）
环境温度
取样桩号
距中线横向距离（m）
环刀号
取样深度
cm环刀直径cm Nhomakorabea环刀高度
cm
环刀质量
g
试样+环刀质量
g
湿土样质量
g
湿密度P
g∕cm3
含
水
率
盒号
盒+湿样质量
g
盒+干样质量
g
水质量
g
盒质量
g
干样质量
g
含水率
%
干密度Pd
g∕cm3
击实得到的最大干密度PC
g∕cm3
压实度K
%
计算公式
试样的湿密度：p=4x（叫*）；试样的干密度：P=-B—；πd1hd1+0.01卬
测试地点的施工压实度：K=&xi（x）
Pc
检测依据
JTG3450-2019《公路路基路面现场测试规程》
T0923-2019环刀测试压实度方法
备注
检测：复核:

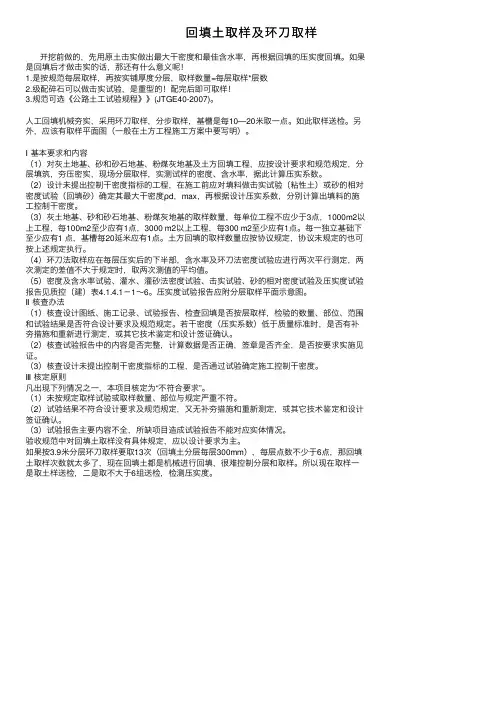

回填土取样及环刀取样

回填⼟取样及环⼑取样开挖前做的，先⽤原⼟击实做出最⼤⼲密度和最佳含⽔率，再根据回填的压实度回填。

如果是回填后才做击实的话，那还有什么意义呢！1.是按规范每层取样，再按实铺厚度分层，取样数量=每层取样*层数2.级配碎⽯可以做击实试验，是重型的！配完后即可取样！3.规范可选《公路⼟⼯试验规程》》(JTGE40-2007)。

⼈⼯回填机械夯实，采⽤环⼑取样，分步取样，基槽是每10—20⽶取⼀点。

如此取样送检。

另外，应该有取样平⾯图（⼀般在⼟⽅⼯程施⼯⽅案中要写明）。

Ⅰ基本要求和内容（1）对灰⼟地基、砂和砂⽯地基、粉煤灰地基及⼟⽅回填⼯程，应按设计要求和规范规定，分层填筑，夯压密实，现场分层取样，实测试样的密度、含⽔率，据此计算压实系数。

（2）设计未提出控制⼲密度指标的⼯程，在施⼯前应对填料做击实试验（粘性⼟）或砂的相对密度试验（回填砂）确定其最⼤⼲密度ρd，max，再根据设计压实系数，分别计算出填料的施⼯控制⼲密度。

（3）灰⼟地基、砂和砂⽯地基、粉煤灰地基的取样数量，每单位⼯程不应少于3点，1000m2以上⼯程，每100m2⾄少应有1点，3000 m2以上⼯程，每300 m2⾄少应有1点。

每⼀独⽴基础下⾄少应有1 点，基槽每20延⽶应有1点。

⼟⽅回填的取样数量应按协议规定，协议未规定的也可按上述规定执⾏。

（4）环⼑法取样应在每层压实后的下半部，含⽔率及环⼑法密度试验应进⾏两次平⾏测定，两次测定的差值不⼤于规定时，取两次测值的平均值。

（5）密度及含⽔率试验、灌⽔、灌砂法密度试验、击实试验、砂的相对密度试验及压实度试验报告见质控（建）表4.1.4.1－1～6。

压实度试验报告应附分层取样平⾯⽰意图。

Ⅱ核查办法（1）核查设计图纸、施⼯记录、试验报告、检查回填是否按层取样，检验的数量、部位、范围和试验结果是否符合设计要求及规范规定。

若⼲密度（压实系数）低于质量标准时，是否有补夯措施和重新进⾏测定，或其它技术鉴定和设计签证确认。

压实度试验报告(自动生成)

压实度实验报告（环刀法）
试验单位
淮安市淮河水利建设工程有限公司
试验日期
2018年11月30日
工程名称
南水北调宿迁市尾水导流工程施工01标
试验部位
S325顶管工程工作井土方回填
填土来源
开挖土方
本表编号/层
第21-24层
土质类别
一、二类土
Байду номын сангаас
取样桩号
最大干密度取样层上下高程
盒号
1.68
上：19.15 下：18.40
9
压实度标准
厚度（cm）
10
12
≥0.90
最佳含水量
25cm 取样层宽度（m）
11
13
15
14
14.10% 16
盒质量
17.45 17.21 16.18 17.64 16.80 16.49 16.92 16.93
盒+湿土质量(g)
46.77 48.05 45.79 46.59 44.42 47.32 44.06 42.26
湿土质量(g)
349.92
347.42
348.49
348.12
环刀体积(cm3)
200
200
200
200
湿密度(g/cm3)
1.750
1.737
1.742
1.741
干密度(g/cm3)
1.532
1.517
1.527
1.525
压实度
91.2
90.3
90.9
90.8
取样试验
成果复核
见证人
盒+干土质量(g)
43.12 44.21 42.06 42.91 41.02 43.51 40.70 39.12

压实回填环刀取样规定

压实回填环刀取样规定环刀法取样宜位于压实层的什么部位 [工程 ] 收藏转发至天涯微博悬赏点数 0 2个回答匿名提问 2009-09-13 23:18:19土工实验回答登录并发表取消回答188166 2009-09-14 00:18:39一、取样数量土样取样数量，应依据现行国家标准及所属行业或地区现行标准执行。

2002)和《建筑地基基(一)依据《建筑地基基础工程施工质量验收规范》(GB50202,础设计规范》(GB50007,2002)取样在压实填土的过程中，应分层取样检验土的干密度和含水量。

每 50,100m2面积内应有一个检验点，根据检验结果求得压实系数。

(环刀法)(二)依据《建筑地基处理技术规范》(JGJ79,2002)取样当取土样检验垫层的质量时，对大基坑每50,100m2应不少于1个检验点;对基槽每10,20m应不少于1个点;每单独柱基应不少于1个点。

(环刀法)1、整片垫层(1)面积?300m2时;环刀法为30,50m2布置一个;贯入法为10,15m2布置一个。

(2)面积,300m2时;环刀法为50,100m2布置一个;贯入法为20,30m2布置一个。

2、条形基础下垫层(1)参照整片垫层要求。

(2)环刀法每20m至少布置一个;贯入法每5m至少布置一个。

3、单独基础下垫层(1)参照整片垫层要求。

(2)每个单独基础下垫层不少于两个测点。

(四)依据《城市道路工程施工及验收规程》(DBJ08,225,1997)取样土路基、石灰土垫层检测频率:每层1000m2测一组，每组3点。

(环刀法) 人行道路基、土路肩检测频率:每100m测2点。

(环刀法)砂砾、碎石垫层、三渣基层检测频率:每层1000m2测1点。

(灌砂法) 二灰土底基层检测频率:每层1000m2测1点(环刀法)进出口斜坡土基检测频率:每个测1点。

(环刀法)(五)依据《市政排水管道工程施工及验收规程》(DBJ08,220,1996)取样沟槽覆土、沟槽回填填砂胸腔部分和管顶以上500内检测频率:两井之间每层测一组，每组3点。

土方回填环刀取样计算

土方回填环刀取样计算-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII压实度计算方法（环刀法）作者：shiying168一、环刀法适用于细粒土，所需仪器、设备为：1、环刀：内径6~8cm 高2~3cm2、天平：称量500g 感量0.1g ；称量200g 感量0.01g3、其它：切土刀、钢丝锯、凡士林、小铁锤二、操作步骤：1、测出环刀的容积V，在天平上称出环刀质量。

2、按工程需要取原状土或人工制备所需要求的扰动土样，其直径和高度应大于环刀的尺寸，整平两端放在玻璃板上。

3、将环刀的刀口向下放在土样上面，然后用手或小铁锤将环刀垂直下压，边压边削使之土样上端伸满环刀为止，削去两端余土修平，两端盖上平滑的园玻璃片，以免水分蒸发。

4、擦净环刀外壁，拿去玻璃片，称取环刀加土的质量，准确至0.1g三、注意事项：1、密度试验应进行2次平行测定，两次测定的差值不得大于0.03g/cm3，取两次试验结果的算术平均值。

2、密度计算准确至0.01 g/cm3。

四、计算公式：1、符号表示ρ湿：湿密度（g/cm3）ρ干：干密度（g/cm3） W：土的含水率（%）ρ：最大干密度（试验室给的击实报告中最大干密度）a：压实系数m湿：湿土的质量 m干：干土的质量 m水：水的质量V：环刀体积2、计算公式ρ湿= m湿/V (计算至0.01 g/cm3)ρ干= m干/V (计算至0.01 g/cm3)m水= m湿- m干a=ρ干/ρ W= m水/ m干3、推导公式ρ干=ρ湿/1+ W五、资料填写注意要点最小干密度=ρ×最小压实系数压实系数：图纸设计说明或规范中有最优含水率：击实报告中。

回填土环刀取样方法

回填土（环刀）取样方法一、取样数量土样取样数‎量，应依据现行‎国家标准及所属行业‎或地区现行‎标准执行。

（一）依据《建筑地基基‎础工程施工‎质量验收规‎范》（GB502‎02－2002）和《建筑地基基‎础设计规范‎》（GB500‎07－2002）取样在压实‎填土的过程‎中，应分层取样‎检验土的干密度和含水量。

每50－100m2‎面积内应有‎一个检验点‎，根据检验结‎果求得压实系数。

（环刀法）（二）依据《建筑地基处‎理技术规范‎》（JGJ79‎－2002）取样当取土样检验垫层‎的质量时，对大基坑每50－100m2‎应不少于1‎个检验点；对基槽每1‎0－20m应不‎少于1个点‎；每单独柱基应不少于1‎个点。

（环刀法）1、整片垫层（1）面积≤300m2‎时；环刀法为3‎0－50m2布‎置一个；贯入法为1‎0－15m2布‎置一个。

（2）面积＞300m2‎时；环刀法为5‎0－100m2‎布置一个；贯入法为2‎0－30m2布‎置一个。

2、条形基础下垫层（1）参照整片垫‎层要求。

（2）环刀法每2‎0m至少布‎置一个；贯入法每5‎m至少布置‎一个。

3、单独基础下‎垫层（1）参照整片垫‎层要求。

（2）每个单独基‎础下垫层不‎少于两个测点。

（四）依据《城市道路工‎程施工及验‎收规程》（DBJ08‎－225－1997）取样土路基、石灰土垫层检测频‎率：每层100‎0m2测一‎组，每组3点。

（环刀法）人行道路基、土路肩检测‎频率：每100m‎测2点。

（环刀法）砂砾、碎石垫层、三渣基层检‎测频率：每层100‎0m2测1‎点。

（灌砂法）二灰土底基层检测频率：每层100‎0m2测1‎点（环刀法）进出口斜坡‎土基检测频‎率：每个测1点‎。

（环刀法）（五）依据《市政排水管道工程施工及‎验收规程》（DBJ08‎－220－1996）取样沟槽覆土、沟槽回填填‎砂胸腔部分‎和管顶以上‎500内检‎测频率：两井之间每‎层测一组，每组3点。

土方回填试验报告(修改)

土方填筑碾压试验报告根据《土方填筑碾压试验方案》（SG03[2012]技案003号），我部对标段内湖周回填进行碾压试验。

由于本标段湖区土方开挖已基本完成，大量湖区开挖料已堆弃于业主指定弃土场，因此，本次湖周回填采用弃土场土料。

1.试验目的（1）检查回填土料压实后能否达到设计压实度指标；（2）检查压实机械的性能是否满足施工要求；（3）选定合理并经济的施工压实参数：铺土厚度、含水量的适宜范围、压实方法和压实遍数；（4）确定有关质量控制的技术要求和方法。

2.碾压试验依据（1）《土方填筑碾压试验方案》（SG03[2012]技案003号）；（2）《堤防工程施工规范》SL260-98；(3）《土工试验规程》SL237-1999。

3.碾压试验内容3.1土方填筑碾压试验概述湖周回填碾压试验主要分成四项施工内容，包括回填土参数确定、开挖及清理施工、土方填筑施工、现场试验检测工作等，具体情况如下：1）回填土参数检测：根据我标段弃土场分布、储量及湖周回填布置情况，我部拟取用新村北、新村东、小郭村及花胡庄弃土场土料进行湖周回填施工。

2012年7月17日我部试验室对新村北及新村东弃土场土料取样并进行击实试验，经过试验，确定新村东弃土场土样最优含水率为12.7%，最大干密度为1.8g/cm3；新村北弃土场土样最优含水率为13%，最大干密度为1.8g/cm3。

2012年7月20日我部试验室对小郭村及花胡庄弃土场土料取样并进行击实试验，经过试验，确定小郭村弃土场土样最优含水率为12.9%，最大干密度为1.79g/cm3；花胡庄弃土场土样最优含水率为13.4%，最大干密度为1.82g/cm3（详见土壤击实试验报告）。

2）基础清理：测量放线→表土清理→基面压实3）土方填筑施工：基面验收→试验场地布置→土料摊铺平整→土方回填碾压4）现场干密度、含水率、压实度试验检测：环刀取样→试样称量→烧失（烘干）→称量→计算→达到设计压实度要求后进行上一层土料填筑。

土方回填工程检验批质量验收记录表

土方回填工程检验批质量验收记录表GB50202-2002010102土方回填是一个综合性项目，使用哪一项时，在哪一项打“V”注明。

或在表名土方回填前加上xx 土方回填，更清楚。

主控项目：1. 检查数量：柱基按总数抽查10%但不少于5个，每个不少于2点；基抗每20m2取1点，每坑不少于2点；基槽、管沟、排水沟、路面基层每20m取1点，但不少于5点；地面基层每30〜50m2取1点，但不少于5点；场地平整每100〜400m取1点，但不少于10点。

检验方法：用水准仪测量回填后的表面标高，检查测量记录。

2. 检查数量：柱基抽查总数的10%但不少于5个；基槽和管沟回填，每层按长度20〜50m取样1组，但不少于1组；基坑和室内填土，每层按100〜500mm2取样1组，但不少于1组；场地平整填方，每层按400〜900m2取样1组，但不少于1组。

检验方法：按规定或环刀法取样测试，不满足要求应随时返工。

检查测试记录。

注：灌砂或灌水法的取样数量可较环刀法适当减少。

一般项目：1. 检查数量：全数检查。

检验方法：取样检验或直观鉴别。

检查施工记录和试验报告。

2. 检查数量同主控项目2。

检验方法：分层厚度及含水量：符合设计要求。

如设计无规定应符合规范表 6.3.3的规定。

用水准仪检查分层厚度。

取样检测含水量。

检查施工记录和试验报告。

3.检查数量：每30〜50m2取1点检查表面平整度。

检验方法：用水准仪和靠尺检查。

土方回填前清除基底的垃圾、树根等杂物，去除积水、淤泥，验收基底标高。

如在耕植土或松土上填方，应在基底压实后再进行。

填方土料按设计要求验收。

填方施工中检查排水措施，每层填筑厚度、含水量控制、压实程度。

新土的密度试验记录表环刀法

新土的密度试验记录表环刀法1. 实验目的通过对新土进行密度试验，了解新土的密度情况。

2. 实验原理环刀法是用钢筒做为取土仪器，采用铸铁环刀进行取土，用称重器来测算被取出土的重量，计算出单位体积的土的重量，并推算出土的密度。

3. 实验器材•钢筒取土器•环刀•称重器•新土4. 实验步骤1.用钢筒取出一定量的新土，净重 1090g。

2.将其放在干净的容器中，加入约 200ml 的蒸馏水。

3.用圆棒慢慢拌匀，使土颗粒充分湿润。

4.取铸铁环刀进行取土，每次取土量应约为铸铁环刀的⅔。

5.将取的土样仔细地平装在干净的平板上，用快速秤（精确到0.1g）称土和铸铁环刀的总重，并称得 2050g。

6.取下铸铁环刀，去掉多余的土，用圆棒的平端轻轻击实土，使其密实均匀，并使其露面平坦，不得搓压土样。

7.用称重器再次称取密实后的土样和铸铁环刀的总重，称得1712g。

8.用计算器计算土的干重：2050g - 1090g = 960g。

9.计算单位体积的干重：960g÷(887ml×1.04) = 1.08g/ml。

10.计算新土的平均密度：1.08g/ml。

5. 实验数据记录取土量（g）湿重（g）干重（g）铸铁环刀重（g）体积（ml）单位体积干重（g/ml）1090g------2050g960g960g887ml 1.08-1712g-960g--6. 分析和结论根据上述实验数据和计算可得，新土的平均密度为 1.08g/ml。

在实验过程中，要注意操作的规范性和减小误差的发生。

同时，也要重视对实验数据的记录和整理，并进行合理的分析和结论的推断。

土方回填人工夯实实验报告

国道207孟州至偃师黄河公路大桥防洪影响补救措施工程（左岸）人工夯实验报告1前言本工程位于移民防护堤，桥墩防渗黏土填筑2198m3,土方回填516 m3。

本工程回填料的基本要求为:采用粘性土料，采用HCD100型振动冲击夯压实，填筑土料压实度按照防护堤土料填筑设计值≥95%。

依据设计及国家相关技术规程、规范的要求，于2019年10月24日进行现场夯实试验。

2试验目的1、检查夯实机械的性能是否满足施工要求。

2、通过夯实试验，选择合理的夯实遍数。

3、确定有关质量控制的技术要求和方法。

3试验依据本次检测工作依据标准规范如下:《堤防工程施工规范》SL260-2014《土工试验规程》SL237-1999《水利水电工程单元工程施工质量验收评定标准.堤防工程》SL 634-20124、试验前准备1、通过取土样试验，最大干密度为1.78g/cm3, 最优含水率15.6%。

按设计压实度不小于95%得出现场控制干密度为1.69 g/cm3,夯实含水量控制在最优含水量15.6%土3%范围之内，满足设计要求。

2、机械设备5、工序1、场地平整夯实试验确定的工程桩号为移民防护堤19+550段的11#、12#桥墩基础作为试验段，试验前已将基础平整清理并将表层夯实。

2、铺料在夯实试验区填筑，用挖掘机装土，自卸汽车运输，进占法卸料，松铺厚度按20cm摊铺。

3、洒水经检测现场的土料含水量为15.2%，与试验室出据的最优含水量15.6%接近，没有安排酒水。

4、夯实松铺厚度为20cm时，用HCD100型振动冲击夯夯实，夯实时夯相接，行行相连，纵横交叉。

行走速度为1.0km/h。

5、检测压实度和厚度在夯实结束后，试验人员在不同夯实遍数分别采用环刀法取样，取样深度距底部l/3处。

试验成果如下。

检测成果见表1、表2。

表1.铺料厚度20cm实验成果表表2.铺料厚度20cm实验成果表6、成果分析7、结论为使填筑标准、技术可靠、经济合理及夯实试验成果、夯实遍数~压实度曲线分析，建议采用HCD100型报动冲击夯进行回填夯实。

2021年回填土环刀取样方法

回填土（环刀）取样办法欧阳光明（2021.03.07）一、取样数量土样取样数量，应依据现行国家标准及所属行业或地区现行标准执行。

（一）依据《建筑地基基础工程施工质量验收规范》（GB50202－）和《建筑地基基础设计规范》（GB50007－）取样在压实填土的过程中，应分层取样检验土的干密度和含水量。

每50－100m2面积内应有一个检验点，根据检验结果求得压实系数。

（环刀法）（二）依据《建筑地基处理技术规范》（JGJ79－）取样当取土样检验垫层的质量时，对年夜基坑每50－100m2应很多于1个检验点；对基槽每10－20m应很多于1个点；每单独柱基应很多于1个点。

（环刀法）1、整片垫层（1）面积≤300m2时；环刀法为30－50m2安插一个；贯入法为10－15m2安插一个。

（2）面积＞300m2时；环刀法为50－100m2安插一个；贯入法为20－30m2安插一个。

2、条形基础下垫层（1）参照整片垫层要求。

（2）环刀法每20m至少安插一个；贯入法每5m至少安插一个。

3、单独基础下垫层（1）参照整片垫层要求。

（2）每个单独基础下垫层很多于两个测点。

（四）依据《城市路途工程施工及验收规程》（DBJ08－225－1997）取样土路基、石灰土垫层检测频率：每层1000m2测一组，每组3点。

（环刀法）人行道路基、土路肩检测频率：每100m测2点。

（环刀法）砂砾、碎石垫层、三渣基层检测频率：每层1000m2测1点。

（灌砂法）二灰土底基层检测频率：每层1000m2测1点（环刀法）进出口斜坡土基检测频率：每个测1点。

（环刀法）（五）依据《市政排水管道工程施工及验收规程》（DBJ08－220－1996）取样沟槽覆土、沟槽回填填砂胸腔部分和管顶以上500内检测频率：两井之间每层测一组，每组3点。

（环刀法）（六）依据《市政桥梁工程施工及验收规范》（DBJ08－228－1997）取样基坑填土的检测频率：每座墩、台或每仓驳岸、防汛墙，每层测一组，每组3点。

回填土环刀取样方法

回填土环刀取样方法一、取样数量土样取样数量,应依据现行及所属行业或地区现行标准执行;一依据建筑地基基础工程施工质量验收规范GB50202－2002和GB50007－2002取样在压实填土的过程中,应分层取样检验土的和含水量;每50－100m2面积内应有一个检验点,根据检验结果求得;二依据JGJ79－2002取样当样检验垫层的质量时,对大每50－100m2应不少于1个检验点；对基槽每10－20m应不少于1个点；每单独应不少于1个点;环刀法1、整片垫层1面积≤300m2时；环刀法为30－50m2布置一个；贯入法为10－15m2布置一个;2面积＞300m2时；环刀法为50－100m2布置一个；贯入法为20－30m2布置一个;2、下垫层1参照整片垫层要求;2环刀法每20m至少布置一个；贯入法每5m至少布置一个;3、单独基础下垫层1参照整片垫层要求;2每个单独基础下垫层不少于两个;四依据城市道路工程施工及验收规程DBJ08－225－1997取样土、垫层检测频率：每层1000m2测一组,每组3点;环刀法路基、土路肩检测频率：每100m测2点;环刀法、碎石垫层、三渣基层检测频率：每层1000m2测1点;二灰土检测频率：每层1000m2测1点环刀法进出口斜坡土基检测频率：每个测1点;环刀法五依据市政工程施工及验收规程DBJ08－220－1996取样沟槽覆土、沟槽回填填砂胸腔部分和管顶以上500内检测频率：两井之间每层测一组,每组3点;环刀法六依据市政施工及验收规范DBJ08－228－1997取样基坑填土的检测频率：每座墩、台或每仓、防汛墙,每层测一组,每组3点;二、取样须知1、采取的土样应具有一定的代表性,取样量应能满足试验的需要;2、鉴于基础回填材料基本上是土,在按设计要求及所定的测点处,每层应按要求,采用时,应注意以下事项：1现场取样必须是在监督下,由取样人员按要求在测点处取样,而取样、见证人员,必须通过资格考核;2取样时应使环刀在测点处垂直而下,并应在夯实层2/3处取样;3取样时应注意免使土样受到外力作用,环刀内应充满土样,如果环刀内土样不足,应将同类土样补足;4尽量使土样受最低程度的扰动,并使土样保持天然含水量;5如遇到原状土测试情况,除土样尽可能免受扰动外,还应注意保持土样的原状结构及其天然;三、土样存放及运送在现场取样后,原则上应及时将土样运送到;土样存放及运送中,还须注意以下事项：1、土样存放1将现场采取的土样,立即放入密封的土样盒或密封的土样筒内,同时贴上相应的标签;2如无密封的土样盒和密封的土样筒时,可将取得的土样,用砂布包裹,并用蜡融密实;3密封土样宜放在室内常温处,使其避免日晒、雨淋及冻融等有害因素的影响;2、土样运送关键问题是使土样在运送过程中少受振动;四、送样要求为确保基础回填的公正性、可靠性和科学性,有关人员应认真、准确地填写好土样试验的委托单,现场取样记录及土样标签等有关内容;1、委托单在见证人员陪同下,送样人应准确填写下述内容：委托单位、工程名称、、设计要求、现场土样的鉴别名称、夯实方法、测点、测点编号、取样日期、取样地点、填单日期、取样人、送样人、见证人以及联系电话等;同时还应附上测点;2、现场取样记录1测点标高、部位及相对应的取样日期;2取样人、见证人;3、土样标签1以选用韧质纸为佳;2土样标签编号应与现场取样记录上的编号一致;GBJ301-88和JGJ79-2002要求确定：1是灰土地基、沙和沙石地基、粉煤灰地基：当取土样检验垫层的质量时,对大基坑每50－100m2应不少于1个检验点；对基槽每10－20m应不少于1个点；每单独柱基应不少于1个点;环刀法2土方回填：必须按规定分层夯压密实,取样测定压实后的干密度,取样数量：柱基回填,抽样柱基总数的10%,但不少于5个,基槽回填,每层按20—50米取一组,但不少于一组；基坑和室内回填,每层按100—500平方米取样一组,但不少于一组,场地平整填方,每层按400—900平方米取样一组,但不少于一组;。

回填土环刀取样方法

回填土环刀取样方法一、取样数量土样取样数量,应依据现行及所属行业或地区现行标准执行;一依据建筑地基基础工程施工质量验收规范GB50202－2002和GB50007－2002取样在压实填土的过程中,应分层取样检验土的和含水量;每50－100m2面积内应有一个检验点,根据检验结果求得;二依据JGJ79－2002取样当样检验垫层的质量时,对大每50－100m2应不少于1个检验点；对基槽每10－20m应不少于1个点；每单独应不少于1个点;环刀法1、整片垫层1面积≤300m2时；环刀法为30－50m2布置一个；贯入法为10－15m2布置一个;2面积＞300m2时；环刀法为50－100m2布置一个；贯入法为20－30m2布置一个;2、下垫层1参照整片垫层要求;2环刀法每20m至少布置一个；贯入法每5m至少布置一个;3、单独基础下垫层1参照整片垫层要求;2每个单独基础下垫层不少于两个;四依据城市道路工程施工及验收规程DBJ08－225－1997取样土、垫层检测频率：每层1000m2测一组,每组3点;环刀法路基、土路肩检测频率：每100m测2点;环刀法、碎石垫层、三渣基层检测频率：每层1000m2测1点;二灰土检测频率：每层1000m2测1点环刀法进出口斜坡土基检测频率：每个测1点;环刀法五依据市政工程施工及验收规程DBJ08－220－1996取样沟槽覆土、沟槽回填填砂胸腔部分和管顶以上500内检测频率：两井之间每层测一组,每组3点;环刀法六依据市政施工及验收规范DBJ08－228－1997取样基坑填土的检测频率：每座墩、台或每仓、防汛墙,每层测一组,每组3点;二、取样须知1、采取的土样应具有一定的代表性,取样量应能满足试验的需要;2、鉴于基础回填材料基本上是土,在按设计要求及所定的测点处,每层应按要求,采用时,应注意以下事项：1现场取样必须是在监督下,由取样人员按要求在测点处取样,而取样、见证人员,必须通过资格考核;2取样时应使环刀在测点处垂直而下,并应在夯实层2/3处取样;3取样时应注意免使土样受到外力作用,环刀内应充满土样,如果环刀内土样不足,应将同类土样补足;4尽量使土样受最低程度的扰动,并使土样保持天然含水量;5如遇到原状土测试情况,除土样尽可能免受扰动外,还应注意保持土样的原状结构及其天然;三、土样存放及运送在现场取样后,原则上应及时将土样运送到;土样存放及运送中,还须注意以下事项：1、土样存放1将现场采取的土样,立即放入密封的土样盒或密封的土样筒内,同时贴上相应的标签;2如无密封的土样盒和密封的土样筒时,可将取得的土样,用砂布包裹,并用蜡融密实;3密封土样宜放在室内常温处,使其避免日晒、雨淋及冻融等有害因素的影响;2、土样运送关键问题是使土样在运送过程中少受振动;四、送样要求为确保基础回填的公正性、可靠性和科学性,有关人员应认真、准确地填写好土样试验的委托单,现场取样记录及土样标签等有关内容;1、委托单在见证人员陪同下,送样人应准确填写下述内容：委托单位、工程名称、、设计要求、现场土样的鉴别名称、夯实方法、测点、测点编号、取样日期、取样地点、填单日期、取样人、送样人、见证人以及联系电话等;同时还应附上测点;2、现场取样记录1测点标高、部位及相对应的取样日期;2取样人、见证人;3、土样标签1以选用韧质纸为佳;2土样标签编号应与现场取样记录上的编号一致;GBJ301-88和JGJ79-2002要求确定：1是灰土地基、沙和沙石地基、粉煤灰地基：当取土样检验垫层的质量时,对大基坑每50－100m2应不少于1个检验点；对基槽每10－20m应不少于1个点；每单独柱基应不少于1个点;环刀法2土方回填：必须按规定分层夯压密实,取样测定压实后的干密度,取样数量：柱基回填,抽样柱基总数的10%,但不少于5个,基槽回填,每层按20—50米取一组,但不少于一组；基坑和室内回填,每层按100—500平方米取样一组,但不少于一组,场地平整填方,每层按400—900平方米取样一组,但不少于一组;。
