桥梁工程承台及墩身施工ppt课件

桥梁工程承台施 工
1
一.承台特点
1.施工准备
(熟悉施工图纸,根据各墩的水文、地质等条件施工 )
清除危岩落石、平整场地、开挖排水沟排去场地积水 。
Hale Waihona Puke 2.基坑开挖 (1)旱地承台
根据开挖深度及边坡放坡坡率对承台进行准确的施工 测量放线,在所在的边线洒白灰标识。
机械根据标识的开挖线及要求的边坡坡率进行开挖,
混凝土凿毛深度控制在0.5-1cm,凿除顶
面浮浆露出新鲜混凝土粗骨料。在模板支
设前清理剩余的残渣,用钢丝刷及高压水
枪冲洗表面凿毛免息不低于75%。
17
2.2脚手架搭设
墩身施工脚手架次用碗扣式支架搭设,搭设高度 与设计墩高平齐,顶部铺满木板作为工作平台,工 作平台周边设高1.5m钢管围栏。墩身施工脚手架间 排距0.6m,步距1.2m。为便于安装模板,脚手架在距 设计墩身边缘50cm外的位置进行搭设,外围挂设安 全网及施工安全警示标志。脚手架搭设前应进行受 力检算。脚手架的地基应坚实,满足承载力的要求 ,四周排水应通畅。
⑶为保证砼浇筑时其自由下落高度不大于2m,浇筑时应视情况设置溜 或串筒,设置专门的砼施工作业平台,本平台的脚手架不得与承台模 板相连,砼输送泵管路由作业平台延伸至施工面。
⑷砼的表面处理和养护 a、混凝土面用抹子抹平,墩身尺寸范围内的混凝土面待浇筑墩身混凝
土前要进行凿毛处理,既凿除混凝土表面浮浆,露出新鲜混凝土并用 用清水冲洗干净混凝土表面碎渣、灰尘(严禁在砼刚刚初凝后拉毛)
但是一定要检查焊接质量、对应拉杆是否在 同一条钢筋上。
10
承台工程混凝土
⑴砼浇筑前,必须对承台范围内杂物、积水进行全面清理,对模板、 钢筋及预埋位置进行认真检查,确保位置准确。
1
一.承台特点
1.施工准备
(熟悉施工图纸,根据各墩的水文、地质等条件施工 )
清除危岩落石、平整场地、开挖排水沟排去场地积水 。
Hale Waihona Puke 2.基坑开挖 (1)旱地承台
根据开挖深度及边坡放坡坡率对承台进行准确的施工 测量放线,在所在的边线洒白灰标识。
机械根据标识的开挖线及要求的边坡坡率进行开挖,
混凝土凿毛深度控制在0.5-1cm,凿除顶
面浮浆露出新鲜混凝土粗骨料。在模板支
设前清理剩余的残渣,用钢丝刷及高压水
枪冲洗表面凿毛免息不低于75%。
17
2.2脚手架搭设
墩身施工脚手架次用碗扣式支架搭设,搭设高度 与设计墩高平齐,顶部铺满木板作为工作平台,工 作平台周边设高1.5m钢管围栏。墩身施工脚手架间 排距0.6m,步距1.2m。为便于安装模板,脚手架在距 设计墩身边缘50cm外的位置进行搭设,外围挂设安 全网及施工安全警示标志。脚手架搭设前应进行受 力检算。脚手架的地基应坚实,满足承载力的要求 ,四周排水应通畅。
⑶为保证砼浇筑时其自由下落高度不大于2m,浇筑时应视情况设置溜 或串筒,设置专门的砼施工作业平台,本平台的脚手架不得与承台模 板相连,砼输送泵管路由作业平台延伸至施工面。
⑷砼的表面处理和养护 a、混凝土面用抹子抹平,墩身尺寸范围内的混凝土面待浇筑墩身混凝
土前要进行凿毛处理,既凿除混凝土表面浮浆,露出新鲜混凝土并用 用清水冲洗干净混凝土表面碎渣、灰尘(严禁在砼刚刚初凝后拉毛)
但是一定要检查焊接质量、对应拉杆是否在 同一条钢筋上。
10
承台工程混凝土
⑴砼浇筑前,必须对承台范围内杂物、积水进行全面清理,对模板、 钢筋及预埋位置进行认真检查,确保位置准确。
桥梁桩基础施工 ppt课件

7. 卡钻 8. 掉钻落物 9. 梅花孔
28
清孔
1. 目的:
1)抽、换孔内泥浆,清除钻渣和沉淀层,尽量减少孔 底沉淀厚度,防止桩底存留过厚沉淀土而降低桩的承载 力;
2)为灌注水下砼创造良好条件,使测深正确,灌注顺 利;
2. 要求:
终孔检查后,应迅速清孔,不得停歇过久,使泥 浆、钻渣沉淀增多,造成清孔工作的困难,甚至坍 孔,清孔后应在最短时间内灌注砼。
35
灌注水下砼
3. 施工方法: 4. 灌注事故的预防及处理
灌注水下砼时,导管埋入砼的深度一般宜控制在2~4
米较好,任何时候不得少于1米或大于6米。
导管进水
卡管
坍孔
埋管
钢筋笼上升 浇短桩头
夹泥断桩
灌注桩补强
36
37
钻孔灌注桩的质量检验
1. 成孔的质量检验(表2-12) 2. 砼抗压强度试件
每根桩应制作2-4组(每组3个试块)的砼试件。
18
埋设护筒
钻孔成败的关键是防止孔壁坍塌。当钻孔较深时,
在地下水位以下的孔壁土在静水压力下会向孔内坍塌, 甚至发生流砂现象,钻孔内若能保持比地下水位高的 水头,增加孔内静水压力,能稳定孔壁,防止坍孔。
护筒的作用 护筒的要求 护筒的埋设
1.固定桩位,引导钻锥方向;
2.隔离地面水免其流入井孔,保
护孔口;
3. 无破损检验桩的完整性
1)超声波检测法(声波透射法) 2)动力检验法
4. 抽芯试验
桩身砼钻探取芯 芯样外观检查 芯样抗压强度试验
38
39
40
最后贯入度,锤击桩
时,最后十击的平均
12
下沉值。
本课小结:
1. 了解沉入桩的种类以及桩的制作。 2. 了解沉入桩的各种机械设备。
28
清孔
1. 目的:
1)抽、换孔内泥浆,清除钻渣和沉淀层,尽量减少孔 底沉淀厚度,防止桩底存留过厚沉淀土而降低桩的承载 力;
2)为灌注水下砼创造良好条件,使测深正确,灌注顺 利;
2. 要求:
终孔检查后,应迅速清孔,不得停歇过久,使泥 浆、钻渣沉淀增多,造成清孔工作的困难,甚至坍 孔,清孔后应在最短时间内灌注砼。
35
灌注水下砼
3. 施工方法: 4. 灌注事故的预防及处理
灌注水下砼时,导管埋入砼的深度一般宜控制在2~4
米较好,任何时候不得少于1米或大于6米。
导管进水
卡管
坍孔
埋管
钢筋笼上升 浇短桩头
夹泥断桩
灌注桩补强
36
37
钻孔灌注桩的质量检验
1. 成孔的质量检验(表2-12) 2. 砼抗压强度试件
每根桩应制作2-4组(每组3个试块)的砼试件。
18
埋设护筒
钻孔成败的关键是防止孔壁坍塌。当钻孔较深时,
在地下水位以下的孔壁土在静水压力下会向孔内坍塌, 甚至发生流砂现象,钻孔内若能保持比地下水位高的 水头,增加孔内静水压力,能稳定孔壁,防止坍孔。
护筒的作用 护筒的要求 护筒的埋设
1.固定桩位,引导钻锥方向;
2.隔离地面水免其流入井孔,保
护孔口;
3. 无破损检验桩的完整性
1)超声波检测法(声波透射法) 2)动力检验法
4. 抽芯试验
桩身砼钻探取芯 芯样外观检查 芯样抗压强度试验
38
39
40
最后贯入度,锤击桩
时,最后十击的平均
12
下沉值。
本课小结:
1. 了解沉入桩的种类以及桩的制作。 2. 了解沉入桩的各种机械设备。
桥梁基础施工-ppt课件

泉眼
堵排处理,不 泡基础。
未风化岩面清除干净; 风化岩面按基础尺寸凿 除。
承重面修理平整;砌 筑前铺一层水泥砂浆。
天然状态铲平;或向 基底夯入10cm碎石。
基础施工 基础砌筑
干地基上砌筑
排水砌筑
水下混凝土封底, 再排水砌筑
封底混凝土的最 小厚度:浮筒的 自重不被浮起; 简支板有足够强 度
桩基础施工
人工挖孔灌注桩施工
人工挖孔灌注桩
砖砌孔壁支护
混凝土孔壁支护
浇注混凝土
现场砼灌注
钻孔灌注桩施工工艺
钻孔桩施工
南京大胜关长江大桥
泥浆护壁成孔灌注桩施工现场
灌注桩施工中容易发生的质量问题:
①塌孔 ②斜孔 ③缩孔 ④护筒冒水 ⑤钢筋笼上浮 ⑥断桩 ⑦卡管
用测绳与重锤(水尺)量測深度
30∮
施工:黏性土填筑,由上游至下游合龙。
(2)土袋围堰
适用:水深 ≤3.0m,V<1.5m/s,河床 渗水小。
构造:顶宽1~2m,外坡1∶0.2~1 ∶ 0.5, 内 坡1 ∶0.5~1 ∶ 1
施工:黏性土填心,袋装松散土60%;错 缝搭长1/3~1/2。
⑶钢板桩 围堰
性能 适用 结构
强度大、防水性好 、能穿透 砾石 、卵石层 、软岩 、风 化岩
立内模 绑扎钢筋 立外模 灌注底节砼及养生 抽垫 下沉 接高 基底清理 封底 井内填充及灌注顶盖板
⑴ 场地准备
要求场地平整,地面与岛面有一定承载力, 否则换填打砂桩
①无水场地 ②浅水场地: ③深水场地:
无围堰土岛 草袋、石笼围堰筑岛、 钢板桩围堰筑岛
⑵ 底节沉井的制造 工序: 场地整平夯实、铺设垫木 、立沉井模板及撑 、绑
水深4~8m,软岩最好, 堰深20m
堵排处理,不 泡基础。
未风化岩面清除干净; 风化岩面按基础尺寸凿 除。
承重面修理平整;砌 筑前铺一层水泥砂浆。
天然状态铲平;或向 基底夯入10cm碎石。
基础施工 基础砌筑
干地基上砌筑
排水砌筑
水下混凝土封底, 再排水砌筑
封底混凝土的最 小厚度:浮筒的 自重不被浮起; 简支板有足够强 度
桩基础施工
人工挖孔灌注桩施工
人工挖孔灌注桩
砖砌孔壁支护
混凝土孔壁支护
浇注混凝土
现场砼灌注
钻孔灌注桩施工工艺
钻孔桩施工
南京大胜关长江大桥
泥浆护壁成孔灌注桩施工现场
灌注桩施工中容易发生的质量问题:
①塌孔 ②斜孔 ③缩孔 ④护筒冒水 ⑤钢筋笼上浮 ⑥断桩 ⑦卡管
用测绳与重锤(水尺)量測深度
30∮
施工:黏性土填筑,由上游至下游合龙。
(2)土袋围堰
适用:水深 ≤3.0m,V<1.5m/s,河床 渗水小。
构造:顶宽1~2m,外坡1∶0.2~1 ∶ 0.5, 内 坡1 ∶0.5~1 ∶ 1
施工:黏性土填心,袋装松散土60%;错 缝搭长1/3~1/2。
⑶钢板桩 围堰
性能 适用 结构
强度大、防水性好 、能穿透 砾石 、卵石层 、软岩 、风 化岩
立内模 绑扎钢筋 立外模 灌注底节砼及养生 抽垫 下沉 接高 基底清理 封底 井内填充及灌注顶盖板
⑴ 场地准备
要求场地平整,地面与岛面有一定承载力, 否则换填打砂桩
①无水场地 ②浅水场地: ③深水场地:
无围堰土岛 草袋、石笼围堰筑岛、 钢板桩围堰筑岛
⑵ 底节沉井的制造 工序: 场地整平夯实、铺设垫木 、立沉井模板及撑 、绑
水深4~8m,软岩最好, 堰深20m
《桥梁上部结构施工》课件

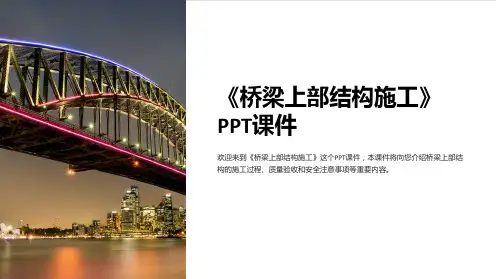

《桥梁上部结构施工》 PPT课件
欢迎来到《桥梁上部结构施工》这个PPT课件,本课件将向您介绍桥梁上部结 构的施工过程、质量验收和安全注意事项等重要内容。
桥梁上部结构简介
上部结构定义
桥梁上部结构是指桥梁承载车辆和行人荷载的部分,通常由梁、板、桁架等构件组成。
上部结构组成
上部结构通常由主梁、底座、支座、墩台、桥面板等组成,各部分协同工作以保证桥梁的稳 定和安全。
在施工过程中,采取各种安全措施,如安装安全网、设置警示标志等,保障作业人员的 安全。
2 作业人员个人安全
培训施工人员,提高他们的安全意识,让他们熟悉工作环境,并督促他们正确使用个人 防护装备。
集锦案例
成功施工案例分析
通过分析成功的桥梁施工案例,总结出成功施工的 关键要素和经验教训。
失败案例分析
分析失败的桥梁施工案例,找出造成失败的原因和 教训,以避免类似的错误。
3 设备准备
准备好必要的施工设备, 如吊车、振捣机等,确保 施工进程的高效和安全。
上部结构施工流程
1
钢筋加工和预埋件安装
2
对已经搭建好的模板进行钢筋加工和预
埋件安装,确保上部结构的稳固性。
3
结构间连接和修整
4
连接不同构件之间的接缝,进行修整, 以确保桥梁结构的整体完整性和美观。
模板架设
在施工现场搭建模板,为后续的钢筋加 工和混凝土浇注提供施工平台。
混凝土浇注
对模板中的钢筋进行混凝土浇注,逐 施工后的质量验收
通过对已施工完成的上部结构进行全面检查和测试,确保其满足设计和施工标准。
2 检查项目
验收项目包括结构强度、外观质量、防水、抗震等方面,以确保桥梁的使用寿命和安全 性。
欢迎来到《桥梁上部结构施工》这个PPT课件,本课件将向您介绍桥梁上部结 构的施工过程、质量验收和安全注意事项等重要内容。
桥梁上部结构简介
上部结构定义
桥梁上部结构是指桥梁承载车辆和行人荷载的部分,通常由梁、板、桁架等构件组成。
上部结构组成
上部结构通常由主梁、底座、支座、墩台、桥面板等组成,各部分协同工作以保证桥梁的稳 定和安全。
在施工过程中,采取各种安全措施,如安装安全网、设置警示标志等,保障作业人员的 安全。
2 作业人员个人安全
培训施工人员,提高他们的安全意识,让他们熟悉工作环境,并督促他们正确使用个人 防护装备。
集锦案例
成功施工案例分析
通过分析成功的桥梁施工案例,总结出成功施工的 关键要素和经验教训。
失败案例分析
分析失败的桥梁施工案例,找出造成失败的原因和 教训,以避免类似的错误。
3 设备准备
准备好必要的施工设备, 如吊车、振捣机等,确保 施工进程的高效和安全。
上部结构施工流程
1
钢筋加工和预埋件安装
2
对已经搭建好的模板进行钢筋加工和预
埋件安装,确保上部结构的稳固性。
3
结构间连接和修整
4
连接不同构件之间的接缝,进行修整, 以确保桥梁结构的整体完整性和美观。
模板架设
在施工现场搭建模板,为后续的钢筋加 工和混凝土浇注提供施工平台。
混凝土浇注
对模板中的钢筋进行混凝土浇注,逐 施工后的质量验收
通过对已施工完成的上部结构进行全面检查和测试,确保其满足设计和施工标准。
2 检查项目
验收项目包括结构强度、外观质量、防水、抗震等方面,以确保桥梁的使用寿命和安全 性。
桥梁施工质量通病及防治措施PPT课件

浇筑、一次成型;
➢ 严格控制预留钢筋尺寸及位置并按规范要求进行焊接;
➢ 控制立模尺寸,控制好混凝土浇筑及养生过程。
19
5、桥面铺装
桥面基本直接承受荷载,桥面铺装层一般较薄,大多为6-10cm,施工中 控制不好极易在运营期产生早期开裂、破损等。
常见施工质量通病
➢ 钢筋网片锈蚀、弯曲或变形、定位不准、搭接长度不够; ➢ 梁顶面未进行清理; ➢ 桥面混凝土松散、开裂;平整度较差;与梁顶结合较差; ➢ 泄水孔周围混凝土不密实;泄水孔高出桥面;泄水孔被异物堵塞。
钢筋网片搭接长度不足
钢筋网变形
混凝土裂缝
20
5、桥面铺装
泄水孔周围混凝土松散脱落
泄水孔高出桥面,且堵塞
防治措施
➢ 严格按照施工规范进行钢筋网片安装、绑扎;控制钢筋网片顶面标 高;加密钢筋网垫块,或设钢筋支架,保证钢筋网位置
➢ 桥面施工前应对梁顶面进行检查,及时处理梁顶面缺陷,清理松散 的混凝土、浮浆及油迹等杂物并清洗干净,并对钢筋网片除锈处理, 必要时进行人工凿毛;
常见施工质量通病: 预应力钢筋保管不当锈蚀、断裂或因穿束过早产生锈
蚀; 张拉机具未成套校验; 预应力钢筋定位不准; 失效管损坏; 钢绞线发生缠绕; 锚板位置不准; 锚下螺旋筋遗漏或匝数与设计不符。
钢绞线锈蚀
钢绞线扭曲、弯折
波纹管定位不准 7
2、预应力施工
钢绞线间距与设计不符
失效管破损
搭接焊规范焊法
闪光对焊
加工较好的直螺纹
33
8、钢筋加工——钢筋骨架
常见施工质量主要通病
➢ 钢筋数量不足;预埋筋缺失; ➢ 钢筋间距不均匀;箍筋与主筋间隙过大; ➢ 钢筋骨架变形严重; ➢ 扎丝同向。
资料—道路桥梁与施工技术PPT课件

第11页/共55页
第12页/共55页
• 2. 中心站集中厂拌法施工 • (二)结合料稳定类基(垫)层 • 1. 水泥稳定类基(垫)层 • (1)水泥稳定土施工前的准备 • 1)原材料准备: • 2)混合料组成设计 • (2)水泥稳定土的施工
第13页/共55页
第14页/共55页
• 1)准备下承层 • 2)施工放样 • 3)备料 • 4)摊铺集料 • 5)拌和 • 6)整型 • 7)碾压 • 8)接缝和“调头”处理 • 9)养生 • 10)中心站集中厂拌法施工
• 7)在石灰土基层上铺筑厚度大于15cm的碎石过渡层 第19页/共55页
• 3. 石灰工业废渣基垫层 • (1)施工准备 • 1)原材料 • 2)混合料组成设计 • (2)石灰工业废渣层的施工
第20页/共55页
第21页/共55页
• 三、沥青路面施工技术 • (一)沥青表面处治施工方法 • (1)清理基层 • (2)洒布沥青 • (3)铺撒矿料 • (4)碾压 • (5)初期养护
第44页/共55页
• 3. 砌筑墩台的施工 • (1)石砌墩台 • (2)砖砌墩台 • (3)墩台帽施工 • 三、桥梁上部结构施工方法 • (一)钢筋混凝土简支梁的制造工艺 • 1. 模板和简易支架 • 2. 钢筋工作 • 3. 混凝土工作
第45页/共55页
• (二)预应力混凝土简支梁桥的制造工艺 • 1. 先张法简支梁的制造工艺 • (1)制作台座 • (2)预应力筋的制备和张拉 • (3)混凝土工作 • (4)放张 • 2. 后张法简支梁的制造工艺 • (1)预应力筋的制备 • (2)预应力筋孔道成型 • (3)预应力筋的张拉工艺 • (4)孔道压浆 • (5)封端
第46页/共55页
• (三)装配式梁桥的安装 • 1.陆地架设法
第12页/共55页
• 2. 中心站集中厂拌法施工 • (二)结合料稳定类基(垫)层 • 1. 水泥稳定类基(垫)层 • (1)水泥稳定土施工前的准备 • 1)原材料准备: • 2)混合料组成设计 • (2)水泥稳定土的施工
第13页/共55页
第14页/共55页
• 1)准备下承层 • 2)施工放样 • 3)备料 • 4)摊铺集料 • 5)拌和 • 6)整型 • 7)碾压 • 8)接缝和“调头”处理 • 9)养生 • 10)中心站集中厂拌法施工
• 7)在石灰土基层上铺筑厚度大于15cm的碎石过渡层 第19页/共55页
• 3. 石灰工业废渣基垫层 • (1)施工准备 • 1)原材料 • 2)混合料组成设计 • (2)石灰工业废渣层的施工
第20页/共55页
第21页/共55页
• 三、沥青路面施工技术 • (一)沥青表面处治施工方法 • (1)清理基层 • (2)洒布沥青 • (3)铺撒矿料 • (4)碾压 • (5)初期养护
第44页/共55页
• 3. 砌筑墩台的施工 • (1)石砌墩台 • (2)砖砌墩台 • (3)墩台帽施工 • 三、桥梁上部结构施工方法 • (一)钢筋混凝土简支梁的制造工艺 • 1. 模板和简易支架 • 2. 钢筋工作 • 3. 混凝土工作
第45页/共55页
• (二)预应力混凝土简支梁桥的制造工艺 • 1. 先张法简支梁的制造工艺 • (1)制作台座 • (2)预应力筋的制备和张拉 • (3)混凝土工作 • (4)放张 • 2. 后张法简支梁的制造工艺 • (1)预应力筋的制备 • (2)预应力筋孔道成型 • (3)预应力筋的张拉工艺 • (4)孔道压浆 • (5)封端
第46页/共55页
• (三)装配式梁桥的安装 • 1.陆地架设法
桥梁施工控制技术PPT课件

第28页/共56页
桥梁主要施工方法与控制内容
预应力混凝土连续刚构桥
连续刚构桥墩为柔性,主梁相对较纤细,悬臂施工 过程中桥墩、主梁的受力安全及稳定性都需特别注意。
连续刚构桥悬臂施工节段多、工期较长,其纵面高程 受多种因素影响,容易出现较大的悬臂标高误差,甚至出 现两相对悬臂端标高相对误差太大,使合拢困难的情况。 若为保证线形而采取措施强迫合拢,必将在结构中产生不 利的附加内力,影响结构受力安全,所以,必须对其标高 进行严格控制,确保成桥线形与内力状态符合要求。
混凝土连续刚构桥易开裂、下挠,混凝土施工工艺与 预应力体系建立需特别注意。
第29页/共56页
桥梁主要施工方法与控制内容
第30页/共56页
桥梁主要施工方法与控制内容
钢梁桥
钢梁桥架设方法很多,主要有整孔吊装法,支架拼装法、 缆索吊拼装法、转体法、顶推法、拖拉法和悬臂拼装法。 拖拉法与悬臂拼装法使用较多。
第19页/共56页
桥梁施工方法与设计的关系
第20页/共56页
桥梁施工与施工设计的关系
第21页/共56页
桥梁施工控制任务与工作内容
桥梁施工控制的任务就是对桥梁施工过程实施控制,确保桥梁在施工 过程中结构的内力和变形始终处于结构容许的安全范围内,确保桥梁施工过 程安全和成桥状态(包括成桥线形与成桥结构内力状态)符合设计要求。
第26页/共56页
桥梁主要施工方法与控制内容
等截面连续梁(板)桥
逐孔现浇要特别注意支架或模架的强度,刚度 与稳定、不断进行的体系转换下结构受力与变形。
先简支后连续施工与简支梁预制安装施工相似, 但桥面系施工往往在已成的连续体系上进行,需注 意梁体的受力变化。
顶推法施工控制的关键包括:梁体预制精度(特 别是梁体底面平整度),顶推同步、临时支墩(如 果 有 ) 的 变 形 、 梁 体 在第顶27页推/共过56页程 中 的 内 力 、 挠 度 变
桥梁主要施工方法与控制内容
预应力混凝土连续刚构桥
连续刚构桥墩为柔性,主梁相对较纤细,悬臂施工 过程中桥墩、主梁的受力安全及稳定性都需特别注意。
连续刚构桥悬臂施工节段多、工期较长,其纵面高程 受多种因素影响,容易出现较大的悬臂标高误差,甚至出 现两相对悬臂端标高相对误差太大,使合拢困难的情况。 若为保证线形而采取措施强迫合拢,必将在结构中产生不 利的附加内力,影响结构受力安全,所以,必须对其标高 进行严格控制,确保成桥线形与内力状态符合要求。
混凝土连续刚构桥易开裂、下挠,混凝土施工工艺与 预应力体系建立需特别注意。
第29页/共56页
桥梁主要施工方法与控制内容
第30页/共56页
桥梁主要施工方法与控制内容
钢梁桥
钢梁桥架设方法很多,主要有整孔吊装法,支架拼装法、 缆索吊拼装法、转体法、顶推法、拖拉法和悬臂拼装法。 拖拉法与悬臂拼装法使用较多。
第19页/共56页
桥梁施工方法与设计的关系
第20页/共56页
桥梁施工与施工设计的关系
第21页/共56页
桥梁施工控制任务与工作内容
桥梁施工控制的任务就是对桥梁施工过程实施控制,确保桥梁在施工 过程中结构的内力和变形始终处于结构容许的安全范围内,确保桥梁施工过 程安全和成桥状态(包括成桥线形与成桥结构内力状态)符合设计要求。
第26页/共56页
桥梁主要施工方法与控制内容
等截面连续梁(板)桥
逐孔现浇要特别注意支架或模架的强度,刚度 与稳定、不断进行的体系转换下结构受力与变形。
先简支后连续施工与简支梁预制安装施工相似, 但桥面系施工往往在已成的连续体系上进行,需注 意梁体的受力变化。
顶推法施工控制的关键包括:梁体预制精度(特 别是梁体底面平整度),顶推同步、临时支墩(如 果 有 ) 的 变 形 、 梁 体 在第顶27页推/共过56页程 中 的 内 力 、 挠 度 变
桥梁上部结构施工(图文结合)PPT课件

程 门式吊车拼装、水上浮吊拼装、 高空悬拼等。图 (a)是用沿轨
道移动的伸臂吊机进行悬拼的
施 示意图。图(b)是用拼拆式活 动吊机进行悬拼的示意图。图
(c)是用缆索起重机吊运和拼装
块件的示意图。 工
可编辑
高空悬臂拼装
土
第四节 悬臂法施工
木
悬拼过程中的接缝形式有湿接缝、干接缝、半干接缝和胶接缝等几种。图(a)为湿
法从施工技术方面可以分为 工 用临时支承组拼预制节段逐
孔施工、使用移动支架逐孔
现浇施工(移动模架法)、整
程 孔吊装或分段吊装的逐孔施
工。移动模架法是逐孔施工
法中应用较多的一种,主要
施 用于建造孔数多、桥跨较长、 桥墩较高及桥下净空受到约
束的桥梁。支架分为落地式
和梁式,如图所示。 工
可编辑
使用移动支架逐孔现浇施工 (a)落地式支架;(b)梁式支架
浮式吊车
程
装梁船
施
牵引船
工
浮吊架设法
可编辑
土
第二节 简支梁桥安装
Hale Waihona Puke 木 三、联合架桥机架设法联合架桥机架设法是高空架设法的一种。如图所示,联合架桥机的构造主要由
三部分组成:钢导梁、门式吊车和托架(又称蝴蝶架)。在架梁前,首先要安装钢导
梁,导梁顶面铺设供平车和托架行走的轨道。预制梁由平车运至跨径上,用龙门架
可编辑
土
第一节 桥梁结构施工方法分
类
木
干地施工 自然
基础施工
筑岛\围堰
工
桥 梁
船
水域施工
水中支架
结
墩台施工 就地浇筑
构
拼装预制件
程
施
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
49
湿接缝:预应力混凝土梁体分块预制,悬臂拚装成大跨度连续
梁,梁体间采用现浇混凝土把梁块连成整体的接缝。
干接缝:预制好的砼用特殊的黏合剂粘上的 在干接缝施工中,节
段之间一般选用无溶剂型环氧树脂胶结剂将相邻的2块梁段粘结 成一个整体,它主要起润滑、锚栓、防水、传递应力等作用。
胶接缝:用环氧树脂作为胶结材料
19
二、装配式墩台施工 装配式墩台的主要特点:可以在预制场预制构
件,受周围外界干扰少,但相对来说对运输、 起重机械设备要求高。 施工工序:预制构件——安装连接与混凝土填 缝 关键:拼装接头
20
10.2 梁式桥施工
梁式桥的组成
上部结构通过
支上部座结与构墩台连接
21
概念:在竖向移动式 荷载作用下无水平反 力的结构体系。
组合体系桥
吊桥
9
概述
一、桥梁施工方法概述 (一)桥梁基础施工 桥梁基础由于在地面以下或水中,涉及水和岩
石的问题,就基础的施工方法而言,则是针对 具体的结构形式,无统一的模式。 (二)桥梁墩台施工 石砌墩台、就地浇筑式墩台和预制装配式墩台
10
(三)桥梁上部结构施工 桥梁上部结构的施工方法总体上可以分为就地浇筑法
类型:简支梁式、连 续梁式、悬臂梁式
受力特点:梁作为受弯构件 由梁跨两端支座(桥墩或桥 台)支撑着。
22
简支梁桥
锚梁
悬臂
挂梁
伸臂梁桥
连续桁架梁桥。 支承在三个点 以上的桥梁。
23
截面结构形式
实心板梁
空心板梁
短肋板梁
箱型梁
24
支座连接
25
梁式桥 施工特点
2 1
3
26
引桥桥墩完成
引桥主梁吊装
30
二、支架、模板的设计 (一)设计荷载与有关规定 (二)预拱度的设置 当结构自重和汽车荷载(不计冲击力)产生的
向下挠度超过跨径的1/1600时,钢筋混凝土 梁、板的底模板应设预拱度,预拱度值应等于 结构自重和1/2汽车荷载(不计冲击力)所产 生的挠度。纵向预拱度可做成抛物线或圆曲线。
31
三、施工要点 (一)施工准备 (二)混凝土的制备 (三)混凝土的浇筑 1、施工工作缝的设置 2、混凝土的浇筑 四、混凝土养护、预应力筋张拉及模板拆除
32
10.2.2 预制安装施工法
一、预制构件的划分和预制 (一)预制构件的划分 空心板梁、T梁和单室箱梁 (二)梁体预制 预制构件常用形式为:钢筋混凝土梁、先张法
—下放吊箱围堰至设计标高,并固定于定位桩 上——插打基桩——灌注水下封底混凝土—— 抽水——灌注基础承台及墩身混凝土——拆除 吊箱围堰上部
14
围堰施工 施工围堰属于临时性围堰范畴,其主要作用是
确保主体工程及附属设施在修建过程中不受水 流侵袭,保证正常施工条件。为此,临时围堰 的修筑,是根据主体工程所在位置、现场情况 和实际需要进行布置,表列仅属于例,围堰修 筑还必须对施工期间各种影响(雨水、潮汐、 风浪、季节等)和航行、灌溉等有关因素一并 加以考虑。
41
DF50/150型架桥机
济南环城跨线立交; 40m跨简支梁;100T/片;1998/05;
42
10.2.3 悬臂施工法
悬臂施工主要有:悬臂拼装法及悬臂浇筑法 悬臂拼装法:利用移动式或固定式悬拼吊机逐步
将预制梁段起吊就位,以环氧树脂作接缝材料, 通过对预应力钢束施加应力,使各梁段连接成 整体。 悬臂浇筑法:采用移动式挂篮作为主要的施工设 备之一,以桥墩为中心,对称向两岸利用挂蓝 逐段浇筑梁段混凝土,待混凝土达到要求强度 后,张拉预应力束,再移动挂篮,进行下一节 段的施工。
15
施工准备
场地平整或筑岛
铺垫
拼装钢刃脚
安装支撑排架及底模
立内模
绑扎钢筋
沉
井
立外模
施
灌注底节砼及养生
工
工
抽垫
艺
下沉
接高
基底清理
封底
井内填充及灌注顶盖板
测量放线
清除堰底处河床上的 淤泥杂物
堆码装土竹笼或草袋
围
粘土填心
堰
施
抽水
工
工
施工堰内其余项目
艺
围堰拆除
16
10.1.2 墩台施工
一、现浇钢筋混凝土桥墩施工 (一)模板 钢筋混凝土墩台施工方法主要是现场就地浇筑
46
2、#0节段的临时固结及支承措施 (1)将0号节段与桥墩用钢筋或预应力筋临时固结,
完工后切断; (2)在桥墩一侧或两侧加设临时支承或支墩; (3)将0号节段临时支承在扇形或门式托架二侧; (4)临时支承可用硫横水泥砂浆块、砂筒或混凝土块
等,以便结构体系转称时较方便地释放临时固定措施。 支承强度需经验算。
36
MQ75/22型门式起重机
37
DCY450型运梁车
运载能力450T,转弯半径40m,轮胎数112,适应纵坡3%
38
运梁机运梁
39
DF40/100架桥机
最大适用跨径/最大起重量=40/100;陕西白水河桥; 1998/10
40
DF35/80型架桥机
山西太旧高速榆次1-2#桥。1999/09。
土木工程施工
桥梁
市政
1
10 桥梁工程施工
2
知识回顾:桥梁工程基本知识
(一)桥梁的基本组成与体系
3
4
5
6
(二)桥梁的主要类型 1. 梁式桥(Beam Bridae)
7
2. 拱桥(Arch Bridse) 3. 刚架桥(Rigid Frame Bridge):
刚架桥
拱桥
8
4. 吊桥(Suspension Bridge) 5. 组合体系桥(Combined System Bridge)
73
二、顶推设备和顶推力的确定 三、顶推施工法工艺 1、单向顶推法 多点(分散)顶推 该法设置的抵抗顶推装置反力的反力台,多点
66
概况-桥例-3 陕西狄家河铁路桥,4x40米,国内首次采用 顶推施工混凝土连续梁,设置30米长导梁
67
概况-桥例-4 美国美因河桥,全长1132米,两边顶推,辅助缆
68
概况-桥例-5 使用体外预应力(法国)
69
概况-桥例-6 非洲南部的科马提河桥
70
顶推施工一般程序(1)
71
a)顶梁
混凝土的墩台构件。 墩台模板的类型主要分为:拼装式模板、滑升
模板、翻模和爬模
17
(1)拼装式模板 (2)整体吊装模板 (3)滑升模板 (4)爬升模板 (5)翻升模板
18
(二)混凝土浇筑 桥梁墩台具有垂直高度较高,平面尺寸相对较
小的特点,因此其混凝土的浇筑方法有别于梁 或承台等构件的混凝土浇筑方法。 混凝土运输:水平距离+垂直运输距离 混凝土的拌和、运输及浇筑:速度>墩台混凝 土体积/配制混凝土的初凝时间 (三)镶面 花岗岩、大理石作为镶面材料
43
44
一、墩顶梁段(#0块)的施工
悬臂浇筑或悬臂拼装施工,0号块(墩顶梁段) 均在墩顶托架上现场浇筑,并在施工过程中临 时锚固,使0号块能承受桥墩两侧悬臂施工时 产生的不平衡力矩。
为了拼装挂篮或吊机,需在墩柱两侧先采用支 撑托架浇筑一定长度的梁段(即起步段或称起 步长度)。其施工托架可根据墩身高度、承台 型式和地形情况,分别支承在墩身、承台或经 过加固的地面上。
预应力混凝土梁和后张法预应力混凝土梁
33
二、预制梁的安装 (一)起重机架设法 (二)架桥机架设法 (三)支架架设法 (四)简易机具组合架设法 三、结构的连接措施 连接部位:墩顶处、0.2L处和跨中。
34
MQ75/22-8型门式起重机
35
MQ系列门式起重机
MAX起吊能力150T;MAX起升高度8m;适合于预制梁安装就位。
面应平整、光滑,多次重复使用的木模应在内侧加钉 薄铁皮; 3、木模的接缝可做成平缝、搭接缝或企口缝,采用平 缝时,应采取措施防止漏浆,木模的转角处应加嵌条 或做成斜角。
29
钢模: 1、宜采用标准化、系列化和通用化的组合模
板,组合钢模板的设计和施工应符合国际 GBJ214-82组合钢模板技术规范的规定; 2、钢模板及其配件应按批准的加工图加工, 成品经检验合格后方准使用。
12
三、桥梁工程施工的内容与一般程序
施工组织设计
施工准备
施工测量
基坑开挖
基础施工
墩台施工
上部构造施工
桥面构造施工
桥梁施工基本程序
13
10.1 桥梁基础施工 10.1.1 基础施工
一、桩基础施工 水中预制桩基础,一般采用围堰、套箱等方法
施工 围堰法: 浮运吊箱围堰至墩位——插打围堰外定位桩—
47
二、悬臂拼装法 (一)悬臂节段的预制、运输 1、预制方法:长线或短线立式预制方法 2、节段运输:场内运输、块件装船、浮运
48
(二)节段的悬臂拼装 1、悬拼方法 (1)悬臂吊机拼装法 (2)连续桁架拼装法 (3)起重机拼装法 2、接缝处理和拼装程序 接缝:湿接缝、干接缝和胶接缝 3、穿束及张拉
45
1、施工托架 (1)托架布置示意图
(2)托架采用、布置要求 施工托架有扇形、门式等,托架可采用万能杆件、贝
雷钢梁、钢筋混凝土等构件拼装。 托架的长度视拼装挂篮(吊机)的需要和拟浇节段长
度而定。横桥向的宽度一般应比箱梁翼板宽出1.0~ 1.5以便设立箱梁边肋的外侧模板,托架顶面应与箱梁 底面纵向线型的变化一致。
横梁、吊杆和承重梁的固定以及活动支承 (二)支承式活动模架施工
59
平阳特大桥一部移动模架施工
移动模架拼装图示
60
平阳特大桥一部移动模架施工
底腹板钢筋及内模安装图示
湿接缝:预应力混凝土梁体分块预制,悬臂拚装成大跨度连续
梁,梁体间采用现浇混凝土把梁块连成整体的接缝。
干接缝:预制好的砼用特殊的黏合剂粘上的 在干接缝施工中,节
段之间一般选用无溶剂型环氧树脂胶结剂将相邻的2块梁段粘结 成一个整体,它主要起润滑、锚栓、防水、传递应力等作用。
胶接缝:用环氧树脂作为胶结材料
19
二、装配式墩台施工 装配式墩台的主要特点:可以在预制场预制构
件,受周围外界干扰少,但相对来说对运输、 起重机械设备要求高。 施工工序:预制构件——安装连接与混凝土填 缝 关键:拼装接头
20
10.2 梁式桥施工
梁式桥的组成
上部结构通过
支上部座结与构墩台连接
21
概念:在竖向移动式 荷载作用下无水平反 力的结构体系。
组合体系桥
吊桥
9
概述
一、桥梁施工方法概述 (一)桥梁基础施工 桥梁基础由于在地面以下或水中,涉及水和岩
石的问题,就基础的施工方法而言,则是针对 具体的结构形式,无统一的模式。 (二)桥梁墩台施工 石砌墩台、就地浇筑式墩台和预制装配式墩台
10
(三)桥梁上部结构施工 桥梁上部结构的施工方法总体上可以分为就地浇筑法
类型:简支梁式、连 续梁式、悬臂梁式
受力特点:梁作为受弯构件 由梁跨两端支座(桥墩或桥 台)支撑着。
22
简支梁桥
锚梁
悬臂
挂梁
伸臂梁桥
连续桁架梁桥。 支承在三个点 以上的桥梁。
23
截面结构形式
实心板梁
空心板梁
短肋板梁
箱型梁
24
支座连接
25
梁式桥 施工特点
2 1
3
26
引桥桥墩完成
引桥主梁吊装
30
二、支架、模板的设计 (一)设计荷载与有关规定 (二)预拱度的设置 当结构自重和汽车荷载(不计冲击力)产生的
向下挠度超过跨径的1/1600时,钢筋混凝土 梁、板的底模板应设预拱度,预拱度值应等于 结构自重和1/2汽车荷载(不计冲击力)所产 生的挠度。纵向预拱度可做成抛物线或圆曲线。
31
三、施工要点 (一)施工准备 (二)混凝土的制备 (三)混凝土的浇筑 1、施工工作缝的设置 2、混凝土的浇筑 四、混凝土养护、预应力筋张拉及模板拆除
32
10.2.2 预制安装施工法
一、预制构件的划分和预制 (一)预制构件的划分 空心板梁、T梁和单室箱梁 (二)梁体预制 预制构件常用形式为:钢筋混凝土梁、先张法
—下放吊箱围堰至设计标高,并固定于定位桩 上——插打基桩——灌注水下封底混凝土—— 抽水——灌注基础承台及墩身混凝土——拆除 吊箱围堰上部
14
围堰施工 施工围堰属于临时性围堰范畴,其主要作用是
确保主体工程及附属设施在修建过程中不受水 流侵袭,保证正常施工条件。为此,临时围堰 的修筑,是根据主体工程所在位置、现场情况 和实际需要进行布置,表列仅属于例,围堰修 筑还必须对施工期间各种影响(雨水、潮汐、 风浪、季节等)和航行、灌溉等有关因素一并 加以考虑。
41
DF50/150型架桥机
济南环城跨线立交; 40m跨简支梁;100T/片;1998/05;
42
10.2.3 悬臂施工法
悬臂施工主要有:悬臂拼装法及悬臂浇筑法 悬臂拼装法:利用移动式或固定式悬拼吊机逐步
将预制梁段起吊就位,以环氧树脂作接缝材料, 通过对预应力钢束施加应力,使各梁段连接成 整体。 悬臂浇筑法:采用移动式挂篮作为主要的施工设 备之一,以桥墩为中心,对称向两岸利用挂蓝 逐段浇筑梁段混凝土,待混凝土达到要求强度 后,张拉预应力束,再移动挂篮,进行下一节 段的施工。
15
施工准备
场地平整或筑岛
铺垫
拼装钢刃脚
安装支撑排架及底模
立内模
绑扎钢筋
沉
井
立外模
施
灌注底节砼及养生
工
工
抽垫
艺
下沉
接高
基底清理
封底
井内填充及灌注顶盖板
测量放线
清除堰底处河床上的 淤泥杂物
堆码装土竹笼或草袋
围
粘土填心
堰
施
抽水
工
工
施工堰内其余项目
艺
围堰拆除
16
10.1.2 墩台施工
一、现浇钢筋混凝土桥墩施工 (一)模板 钢筋混凝土墩台施工方法主要是现场就地浇筑
46
2、#0节段的临时固结及支承措施 (1)将0号节段与桥墩用钢筋或预应力筋临时固结,
完工后切断; (2)在桥墩一侧或两侧加设临时支承或支墩; (3)将0号节段临时支承在扇形或门式托架二侧; (4)临时支承可用硫横水泥砂浆块、砂筒或混凝土块
等,以便结构体系转称时较方便地释放临时固定措施。 支承强度需经验算。
36
MQ75/22型门式起重机
37
DCY450型运梁车
运载能力450T,转弯半径40m,轮胎数112,适应纵坡3%
38
运梁机运梁
39
DF40/100架桥机
最大适用跨径/最大起重量=40/100;陕西白水河桥; 1998/10
40
DF35/80型架桥机
山西太旧高速榆次1-2#桥。1999/09。
土木工程施工
桥梁
市政
1
10 桥梁工程施工
2
知识回顾:桥梁工程基本知识
(一)桥梁的基本组成与体系
3
4
5
6
(二)桥梁的主要类型 1. 梁式桥(Beam Bridae)
7
2. 拱桥(Arch Bridse) 3. 刚架桥(Rigid Frame Bridge):
刚架桥
拱桥
8
4. 吊桥(Suspension Bridge) 5. 组合体系桥(Combined System Bridge)
73
二、顶推设备和顶推力的确定 三、顶推施工法工艺 1、单向顶推法 多点(分散)顶推 该法设置的抵抗顶推装置反力的反力台,多点
66
概况-桥例-3 陕西狄家河铁路桥,4x40米,国内首次采用 顶推施工混凝土连续梁,设置30米长导梁
67
概况-桥例-4 美国美因河桥,全长1132米,两边顶推,辅助缆
68
概况-桥例-5 使用体外预应力(法国)
69
概况-桥例-6 非洲南部的科马提河桥
70
顶推施工一般程序(1)
71
a)顶梁
混凝土的墩台构件。 墩台模板的类型主要分为:拼装式模板、滑升
模板、翻模和爬模
17
(1)拼装式模板 (2)整体吊装模板 (3)滑升模板 (4)爬升模板 (5)翻升模板
18
(二)混凝土浇筑 桥梁墩台具有垂直高度较高,平面尺寸相对较
小的特点,因此其混凝土的浇筑方法有别于梁 或承台等构件的混凝土浇筑方法。 混凝土运输:水平距离+垂直运输距离 混凝土的拌和、运输及浇筑:速度>墩台混凝 土体积/配制混凝土的初凝时间 (三)镶面 花岗岩、大理石作为镶面材料
43
44
一、墩顶梁段(#0块)的施工
悬臂浇筑或悬臂拼装施工,0号块(墩顶梁段) 均在墩顶托架上现场浇筑,并在施工过程中临 时锚固,使0号块能承受桥墩两侧悬臂施工时 产生的不平衡力矩。
为了拼装挂篮或吊机,需在墩柱两侧先采用支 撑托架浇筑一定长度的梁段(即起步段或称起 步长度)。其施工托架可根据墩身高度、承台 型式和地形情况,分别支承在墩身、承台或经 过加固的地面上。
预应力混凝土梁和后张法预应力混凝土梁
33
二、预制梁的安装 (一)起重机架设法 (二)架桥机架设法 (三)支架架设法 (四)简易机具组合架设法 三、结构的连接措施 连接部位:墩顶处、0.2L处和跨中。
34
MQ75/22-8型门式起重机
35
MQ系列门式起重机
MAX起吊能力150T;MAX起升高度8m;适合于预制梁安装就位。
面应平整、光滑,多次重复使用的木模应在内侧加钉 薄铁皮; 3、木模的接缝可做成平缝、搭接缝或企口缝,采用平 缝时,应采取措施防止漏浆,木模的转角处应加嵌条 或做成斜角。
29
钢模: 1、宜采用标准化、系列化和通用化的组合模
板,组合钢模板的设计和施工应符合国际 GBJ214-82组合钢模板技术规范的规定; 2、钢模板及其配件应按批准的加工图加工, 成品经检验合格后方准使用。
12
三、桥梁工程施工的内容与一般程序
施工组织设计
施工准备
施工测量
基坑开挖
基础施工
墩台施工
上部构造施工
桥面构造施工
桥梁施工基本程序
13
10.1 桥梁基础施工 10.1.1 基础施工
一、桩基础施工 水中预制桩基础,一般采用围堰、套箱等方法
施工 围堰法: 浮运吊箱围堰至墩位——插打围堰外定位桩—
47
二、悬臂拼装法 (一)悬臂节段的预制、运输 1、预制方法:长线或短线立式预制方法 2、节段运输:场内运输、块件装船、浮运
48
(二)节段的悬臂拼装 1、悬拼方法 (1)悬臂吊机拼装法 (2)连续桁架拼装法 (3)起重机拼装法 2、接缝处理和拼装程序 接缝:湿接缝、干接缝和胶接缝 3、穿束及张拉
45
1、施工托架 (1)托架布置示意图
(2)托架采用、布置要求 施工托架有扇形、门式等,托架可采用万能杆件、贝
雷钢梁、钢筋混凝土等构件拼装。 托架的长度视拼装挂篮(吊机)的需要和拟浇节段长
度而定。横桥向的宽度一般应比箱梁翼板宽出1.0~ 1.5以便设立箱梁边肋的外侧模板,托架顶面应与箱梁 底面纵向线型的变化一致。
横梁、吊杆和承重梁的固定以及活动支承 (二)支承式活动模架施工
59
平阳特大桥一部移动模架施工
移动模架拼装图示
60
平阳特大桥一部移动模架施工
底腹板钢筋及内模安装图示
