顶管穿越公路技术交底记录
顶管施工技术交底
11、顶管施工的注意事项
①、当掘进机停止工作时，一定要防止泥水从土层或洞口及其它地方流失。不然，挖掘面就会失稳，尤其是在进洞这一段时间内更应防止洞口止水圈漏水。

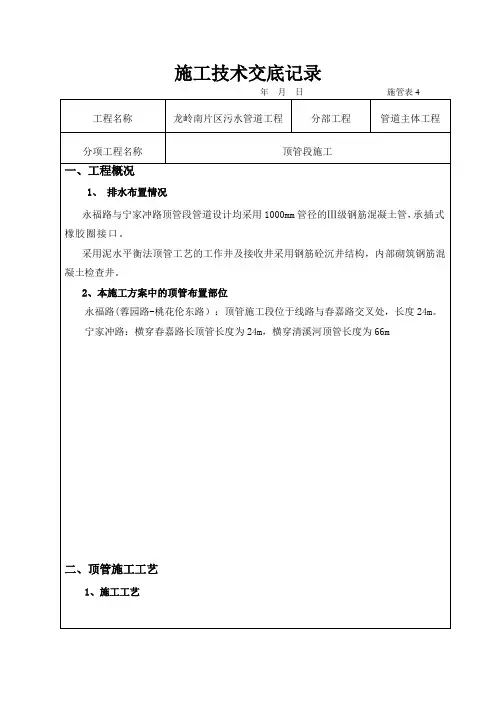

2、本施工方案中的顶管布置部位
永福路(蓉园路-桃花伦东路）：顶管施工段位于线路与春嘉路交叉处，长度24m。
宁家冲路：横穿春嘉路长顶管长度为24m，横穿清溪河顶管长度为66m
二、顶管施工工艺
1、施工工艺
2、主要设备：
包括掘进机、起重设备、主顶系统、泥水系统、测量控制系统、电气控制系统、触变泥浆系统等。
为防止顶管机头出洞时土体从该间隙流失和保持工作泥水压力，需要安装洞门洞口防水密封环，洞门洞口防水密封环由钢圈止水橡胶、圆环形板、扇形压板及连接螺栓组成的密封装置，作为施工临时防水措施。
8、顶管正常顶进施工的操作：
顶进施工主要利用机头在前端取土，千斤顶在后背不动的情况下将管材向前顶进，其操作过程如下：
4、基座安装
顶管基座按设计轴线准确放样，安装时按测量放样的基线，吊入井下就位焊接，工作的轨道按顶管设计轴线并按实测洞门中心放置，并设置支撑加固。基座上的导轨应顺直、平行、等高，导轨的纵坡与管道设计坡度一致。导顶安装的允许偏差值如下：
轴线位置：3mm，顶面高程：0～+3mm，两轨内距：±2mm。
止水装置安装在工作井洞圈上，止水装置采用橡胶止水圈，用环板固定，插板调节，顶管机吊装就位，调试验收。
如遇地下水位较高处，计划采用2排高压旋喷桩加固，起到挡土、阻水的作用井壁开孔在沉井高压旋喷桩施工完成后进行，采用切割机进行切割。
顶管管道技术交底记录
（陕）施管表7-3
工程名称
建强路A段（K2+000~K2+760桩）拓宽改造工程
施工单位
西安市政一路桥建设有限公司
分部工程
管道工程
分项工程
工序名称
顶管
交底会
主持人
史安宝
交底日期
2010年2月1日
交底部门
技术部
交底人
史安宝
交底内容：顶管施工技术交底
2）顶铁
顶铁采用矩形、圆形或弧形顶铁，主要用于保护管子端面，使端面传力均匀，在管材受力端加橡胶板起保护管口作用。
施工技术交底记录
（陕）施管表7-3
工程名称
建强路A段（K2+000~K2+760桩）拓宽改造工程
施工单位
西安市政一路桥建设有限公司
分部工程
管道工程
分项工程
工序名称
顶管
交底会
主持人
史安宝
交底日期
2010年2月1日
交底部门
技术部
交底人
史安宝
交底内容：顶管施工技术交底

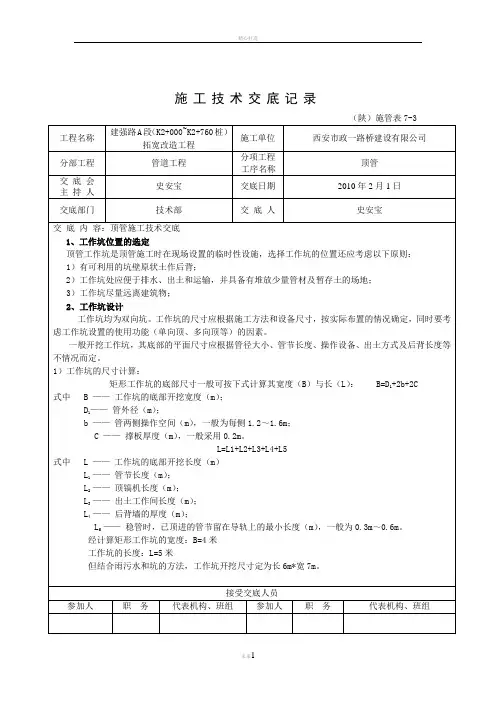

1、工作坑位置的选定
顶管工作坑是顶管施工时在现场设置的临时性设施，选择工作坑的位置还应考虑以下原则：
待管前挖土满足要求，安装圆形顶铁并挤牢，起动油泵，操纵控制阀，使千斤顶进油，活塞伸出一个行程，将管子推进一段距离。
操纵控制阀，使千斤顶反向进油，活塞回缩。
安装顶铁，重复上述操作，直到管端前方与土体相贴。
继续挖土，待管前挖土满足要求，重复上述操作，直到管端前方与千斤顶之间可以放下一节管子为止。
卸下顶铁，下管。在混凝土管接口处，放一橡圈，管口内侧留有10~20cm的间隙，以利接口和应力均匀。
3）工作坑的基础
顶管施工技术交底
②高压旋喷桩采用重管法加固，施工参数如下：
1）浆液主材料为42.5R普通硅酸盐水泥，每延米250㎏（暂定）水泥用量，水灰比为1:1，高压水的压力应大于20MPa，流量应大于30L/min，提升速度宜为0.1m/min~0.2m/min。
⑵现场照明设施齐全，配置合理，经常检修，保证正常的生产、生活。
③ 顶铁发生扭曲现象；
④管位偏差过大且纠偏无效：
⑤顶力超过管材的允许顶力；
⑥油泵、油路发生异常现象；
⑦管节接缝、中继间渗漏泥水、泥浆；
⑧地层、邻近建(构)筑物、管线等周围环境的变形量超出控制允许值。
五、安全管理保证措施
1、安全职责的分解和落实
工程开工前，项目经理应根据公司安全生产责任制的要求，将安全责任目标分解到岗，落实到人。并对施工现场安全生产组织垂直管理。
②注浆工艺顺序。地面拌浆→储浆池浸泡水发→启动压浆泵→打开送浆阀→送浆（顶进开始）→管节阀门关闭（顶进停止）→总管阀门关闭→井内快速接头拆开→下管节→接长总管→循环复始。
③注浆原则。合理布置注浆孔，使所注润滑泥浆在管道外壁形成均匀的泥浆套，在管材加工时，要求特别加工的管材，注浆孔设在插口前端或设置在钢套环以内，这样浆液注出时，在钢套环和混凝土外壁间形成一个浆套，然后从其空隙处挤出，基本上不受周围坍落土体的影响，注浆也能顺利进行下去，不会堵塞浆孔，实现注浆减阻的效果。触变泥浆从前向后依次注入，顶进一段距离后及时进行补浆。压浆需坚持“先压后顶、随顶随压、及时补浆”的原则，压浆泵和输出压力应符合规范要求。
一节管节顶进结束后，缩回主千斤顶，汽车吊放下一节钢筋混凝土管，防水装置安装完成并检验合格。管节接口主要由外套环（钢套环）橡胶止水带和软土衬垫组成。钢套环在加工处至现场运输吊装过程中不能变形，接口不损坏，以确保管节在对接过程中，橡胶带不移位、不翻转，确保管节的密封性。
顶管施工技术交底
施管表12工程名称西安市应急供水工程涝渭水源地（地下水）项目部分施工工程施工单位陕西建工机械施工集团有限公司分项工程顶管工程分项工程工作井交底会主持人程力交底日期年月日交底部门七标段项目部交底人程力交底内容：1、施工前进行现场调查研究，并对建设单位提供的工程沿线的有关工程地质、水文地质和周围环境情况，以及沿线的地下与地上管线、周边建（构）筑物、障碍物及其他设施的详细资料进行核实确认；必要时应进行坑探。
2、工作井的结构必须满足井壁支护以及顶管等施工要求，本工程顶管工作井位置设在检查井井位处。
3、根据工程设计、施工方法、工程水文地质条件，对邻近建（构）筑物、管线，应采用土体加固或其他有效的保护措施。
4、根据工作井的尺寸、结构形式、环境条件等因素确定支护（撑）形式；土方开挖过程中，应遵循“开槽支撑、先撑后挖、分层开挖、严禁超挖”的原则进行开挖和支撑；在地面井口周围应设置安全护栏、防汛墙和防雨设施；井内应设置便于上、下的安全通道。
5、工作井尺寸应结合施工场地、施工管理、洞口拆除、测量及垂直运输等要求确定；顶管工作井根据顶管机安装和拆卸、管节长度和外径尺寸、千斤顶工作长度、后背墙设置、垂直运土工作面、人员作业空间和顶进作业管理等要求确定平面尺寸；深度应满足顶管机导轨安装、导轨基础厚度、洞口防水处理、管接口连接等要求；顶混凝土管时，洞圈最低处距底板顶面距离不宜小于600mm；顶钢管时，还应留有底部人工焊接的作业高度。
工作井基础结构为：第一层30cm砼（C30P8）；第二层50cm砼（C30P8）；第三层70cm砼（C30P8）；记录人：接受交底人员参加人职务代表部门、班组参加人职务代表部门、班组施管表12工程名称西安市应急供水工程涝渭水源地（地下水）项目部分施工工程施工单位陕西建工机械施工集团有限公司分项工程顶管工程分项工程工作井交底会主持人程力交底日期年月日交底部门七标段项目部交底人程力交底内容：第四层100cm砼（C30P8）；底板为100cm砼（C30P8）；顶管的顶进工作井的后背墙结构强度与刚度满足顶管最大允许顶力和设计要求；后背墙平面与掘进轴线保持垂直，表面坚实平整，能有效地传递作用力；施工前对后背土体进行允许抗力的验算，验算通不过时对后背土体加固，以满足施工安全、周围环境保护要求；上、下游两段管道有折角时，应对后背墙结构及布置进行设计；装配式后背墙宜采用方木、型钢或钢板等组装，底端宜在工作井底以下且不小于500mm；组装构件应规格一致、紧贴固定；后背土体壁面与后背墙贴紧，有孔隙时采用砂石料填塞密实；无原土作后背墙时，宜就地取材设计结构简单、稳定可靠、拆除方便的人工后背墙；利用已顶进完毕的管道作后背时，待顶管道的最大允许顶力应小于已顶管道的外壁摩擦阻力；后背钢板与管口端面之间应衬垫缓冲材料，并应采取措施保护已顶入管道的接口不受损伤。
顶管施工技术交底
顶管施工技术交底专业文档供参考，如有帮助请下载。
．专业文档供参考，如有帮助请下载。
．专业文档供参考，如有帮助请下载。
．专业文档供参考，如有帮助请下载。
．专业文档供参考，如有帮助请下载。
．专业文档供参考，如有帮助请下载。
．专业文档供参考，如有帮助请下载。
．专业文档供参考，如有帮助请下载。
．专业文档供参考，如有帮助请下载。
．专业文档供参考，如有帮助请下载。
．专业文档供参考，如有帮助请下载。
．专业文档供参考，如有帮助请下载。
．专业文档供参考，如有帮助请下载。
．专业文档供参考，如有帮助请下载。
．专业文档供参考，如有帮助请下载。
．专业文档供参考，如有帮助请下载。
．专业文档供参考，如有帮助请下载。
．专业文档供参考，如有帮助请下载。
．专业文档供参考，如有帮助请下载。
．专业文档供参考，如有帮助请下载。
．。
钢筋绑扎，间距为150mm，保护层厚度40mm二、安装主顶装置和导轨钢轨，用压板固定工作坑底板施工前应提前进行钢板预埋作为枕铁，导轨选用22# 在枕铁上。
安装时先将它们大致固定，然后在测量的监测下，精确调整它们的位置，直至满足要求为止，随即将它们固定牢靠。
考虑设置一只中继间，并采用触变泥浆注浆米时，本顶管工程在顶进长度超过100 工艺。
中继间由前壳体、千斤顶及后壳体组成。
前壳体与前接管连接，后壳体与后接管连接，前后壳体间为承插式连接，两者间依靠橡胶止水带密封，防止管道外水土和浆液倒流入管道内。
中继间安装的千斤顶，千斤顶沿圆周均匀布置。
钢壳体结构进行精加工，保证其在使用过程中不发生变形。
中继间壳体外径与管节专业文档供参考，如有帮助请下载。
．专业文档供参考，如有帮助请下载。
．调1 泥水管（1506寸）钢管条 1专业文档供参考，如有帮助请下载。
．七、出洞措施由于顶管机正面主动土压力大于顶管机周边的摩擦力和与到轨道在出洞施工初期，间的摩阻力的总和，因此极易产生顶管机反弹，引起顶管机前方土体不规则坍塌，使顶管机再次推进时方向失控或向上爬高。
顶管施工技术交底
不断地观察光靶上的激光点是否偏移，如发生偏移2cm左右，预测机头倾角又是有向偏差大的方向发展趋势时，要考虑采取纠偏措施，中心偏差到4cm时，要测机头前后中心偏差，如中心偏差是向加大偏差发展趋势就要纠偏。纠偏时开动纠偏千斤顶。偏差方向的千斤顶顶出最大不超过°，纠偏时每30cm测量一次，并做机头和机尾数据比较，有回归趋势，保持一段顶进距离，就要停止纠偏，防止左右摆动。纠偏时做到勤纠、微纠。
施工要求
对坐标、水准点现场需要采取可靠的保护措施，并要有明显的标志；施工过程中要注意对测量控制点的保护，并定期进行校测。
3.基坑开挖设计
顶坑的大小与施工工艺和管道规格是分不开的，而顶坑的制作又与施工土质密切联系。根据现场考察土质复杂的程度、图纸管道设计以及施工工期，我们计划该工程拟采用密排工字钢顶坑施工。由于该处土质复杂多变且松软，侧压力大，较易塌方，工字钢拟采用国标40b型，工字钢布置采用一顺一丁布置，起到部分止水固土作用。支护工字钢的插入深度小于7m的坑，桩长不小于12m，7m以上的坑，桩长不小于15m，并且穿过4-3淤泥层，插入下部4-4土层为宜。人工掘进顶进顶坑内径尺寸为：6000㎜×㎜，机械管道顶进顶坑尺寸根据管径计算?800~1500顶坑为8m×5m、 ?1800~2600顶坑为8m×6m。
4.2.7出土外运：
顶管机工作过程中刀盘所挖掘下来的土，经螺旋输送机输送到水平运输车斗中，最后经起吊设备垂直吊运至工作坑上的存土场，定期外运。
4.2.8中继间的布置
中继间的加放是根据理论计算，在顶进第11根管（33 ）m 时安放中继间，安放前应充分注浆，安放的工作时间要尽量短，注意各部分连接好，并接电待用。当顶力到了阶段顶力的70 % 时启动中继间。当顶管在接收坑已到位，拆除中继间顶镐，由工作坑中的主顶油缸继续顶进。
(详细版)管线穿越技术交底
(详细版)管线穿越技术交底管线穿越技术交底
1. 管线穿越技术的定义和重要性
- 管线穿越技术是指在建设中穿越已存在的管道或管线时所采取的技术方案和工程措施。
- 管线穿越技术的正确应用对保障现有管线的安全运行、减少损坏和事故发生具有重要意义。
2. 管线穿越技术的应用范围和方法
- 管线穿越技术适用于各类管道和管线的建设和维护工程。
- 常见的管线穿越技术方法包括水平定向钻穿越、顶管穿越和开挖穿越等。
3. 管线穿越技术的主要步骤和要点
- 前期准备：对穿越区域进行详细勘察和测量，并制定穿越方案。
- 施工准备：准备必要的材料和设备，并配置专业技术人员。
- 施工过程：按照穿越方案进行施工，并确保操作符合相关的
安全规范。
- 后期整理：对施工现场进行清理和恢复原状，做好安全记录
和档案管理。
4. 管线穿越技术的安全管理和风险控制
- 建立完善的安全管理制度，包括风险评估和防控措施的制定。
- 强化现场安全意识和培训，确保工作人员掌握正确的操作方
法和应急措施。
- 加强监督检查和隐患排查，及时发现和解决安全问题。
5. 管线穿越技术的案例分析和经验总结
- 总结和分析过去的穿越工程案例，提取经验教训和成功经验。
- 为今后的穿越工程提供参考和借鉴，提高施工效率和工程质量。
以上是关于管线穿越技术交底的详细内容，希望能对相关人员
在实际工作中有所帮助和指导。
顶管施工安全交底记录
工程名称：荣昌高新区板桥园区两纵道路提档升级改造工程等11个项目编号：
施工单位
重庆建工市政交通工程有限责任公司
接受交底
班组
分部分项工程名称
铁路以北市政道路工程
施工部位
顶管工程
交底类型
□安全技术交底□管理交底
交底时间
年月日
交底人
安全员
监理工程师
接受交底班组或员工签名（可附页）：
交底内容：（可附页）
(3)在有支撑的沟槽中，使用机具设备挖土时，必须注意不得碰撞支撑。
(4)槽内施工人员未离开挖土机臂杆旋转半径范围内，机械操作人员不准从事挖土作业。
(5)挖土机械在架空输电线路一侧施工时，臂杆与输电线路的安全距离不应小于3m。
(6)遇恶劣天气时，不得施工。
(7)在地下电缆附近工作时，必须查情地下电缆走向严格保持在lm外的距离操作。
(2)顶管井内作业时必须配备有害气体检测仪。
(3)上下工作井通道必须牢固可靠，严禁搭乘卷扬机及其他设备上下。
(4)顶管中操作人员应时刻注意油压表变化情况，一有特殊情况立即上报。
(5)在顶管机机头操作人员要注意前方土层土质的变化，做到安全第一。
(6)每班顶进作业开始前，必须对后背基础与支撑进行仔细检查，发现异常情况及时处理，确认安全可靠后方可施工。
(8)如因施工条件所限不能满足上述要求时，应与施工技术负责人员和有关部门共同研究，采取必要的安全措施后方可施工。
(9)在开挖时如遇局部垮塌，渗水严重，土质不好等不良现象时，不能全断面开挖，视情况严重程度分两次或三次开挖；或者减少单次开挖深度，确保安全。
(10)基坑上部边沿2米范围内不得存放施工材料、器械以及堆放弃土，弃土堆放高度不应超过1.5米。
顶管管道技术交底记录
参加人
职务
代表机构、班组
参加人
职务
代表机构、班组
注:施工技术交底包括施工组织设计交底、施工工序交底。
施工技术交底记录
（陕)施管表7—3
工程名称
建强路A段（K2+000～K2+760桩）拓宽改造工程
施工单位
西安市政一路桥建设有限公司
分部工程
管道工程
分项工程
工序名称
顶管
交底会
主持人
史安宝
交底日期
8、接口处理
安装第二根管子时,先将橡胶圈安装就绪,然后在管前端垫一层胶合板，用钉子固定,最后将钢外套环和管子之间的缝隙用聚氨脂填塞严实,等管道顶进完毕后，再将各管子之间的缝隙也用聚氨脂填塞严实。
填表人：毛蓓
接受交底人员
参加人
职务
代表机构、班组
参加人
职务
代表机构、班组
注：施工技术交底包括施工组织设计交底、施工工序交底。
施工技术交底记录
（陕）施管表7-3
工程名称
建强路A段（K2+000~K2+760桩）拓宽改造工程
施工单位
西安市政一路桥建设有限公司
分部工程
管道工程
分项工程
工序名称
顶管
交底会
主持人
史安宝
交底日期
2010年2月1日
交底部门
技术部
交底人
史安宝
交底内容：顶管施工技术交底
2）顶铁
顶铁采用矩形、圆形或弧形顶铁,主要用于保护管子端面，使端面传力均匀，在管材受力端加橡胶板起保护管口作用.
分阶段进行检验
整个施工段的顶进应分阶段的进行检验，不可等到全段顶完再全面检验。日常的顶进原始记录（交接班记录)，只反映了当班的情况，但顶进的管道在动态过程中的变化情况则应掌握，所以每顶进10～20m宜全面检验一次施工质量，存在的问题应在继续顶进中得到解决.
顶管施工技术交底
施工技术交底记录
年月日施管表5
根据有关规格实地调查以上各参数取值如下:
不允许的压缩变形
顶铁是传递和分散顶力的设备。
要求它能承受顶压力而不变形，并且便于搬动。
根据顶铁旋转位置的不同，可分为横顶铁、顺顶铁和U形顶铁三种
在顶管施工的分类中，把水力切削泥土以及虽然采用机械切削泥土而采用水力输送弃土，同时有的利用泥水压力来平衡地下水压力和土压力的顶管形式都称为泥水式顶管施工，从有无
平衡的角度出发，又可以把它们细分为具有泥水平衡功能的和不具有泥水平衡功能的两大类，如常用的网格式水力切割土体的，是属于没有泥水平衡功能的一类。
即使它采用了局部气压一一向泥土仓内加上一定压力的空气，也只能属于气压平衡而非泥水平衡。
本工程顶管施工采用的施工机械为泥水平衡的顶管掘进机进行施工。
六、主要施工机具设备
主要施工机具设备一览表:
分部分项优良率要求达到95 %以上
交底单位接受单位。
施工技术交底记录顶管
按照设定的管道中心线和工作坑位建立地面与地下测量控制系统，控制点设在不易扰动、视线清楚、方便校核的地方，并加以保护；顶进坑内设置由地面水准点引入的临时水准点，测首节管后端内底高程，以控制坡度。在交接班时进行仪器高程的校对与调整，顶进轴线由设计管道中心通过经纬仪引入坑内，然后对中观测；测量仪器架设在坑的后部，每个顶程结束后必须全线复测、绘制管道顶进轨迹图并由施工质监人员检查复核。
3）纠偏：
顶进纠偏先检查千斤顶及靠背的牢固性和中线位移情况。当测量发现偏差在10-20MM时，可采用超挖纠偏法，即在偏向的反侧适当超挖，在偏向侧不超挖，形成阻力，施加顶力后，使偏差回归。偏差大于20MM时，可采用顶木纠偏法，当用超挖纠偏不起作用时，即用木棍顶在管端偏向的反侧内管壁上，另一端斜撑在有垫板的管前土壁上，支顶牢固后，即可施加顶力，同时配合超挖纠偏法，边顶边支，直至使偏差回归。
（3）顶进：
1）设备检查：
顶进前对所有设备进行全面检查，液压、电气、气压、照明、通讯、通风等操作系统是否能正常进行工作，各种电表、压力表、换向阀、传感器、等是否能正确显示其进入工作状态，然后进行联动调试，确认没有故障后，方可准备顶进，如存在问题要及时调整、维修或更换。
在确保人身安全的前提下，立即清除洞口外可能存在的金属物件或较大的硬块等障碍物，人工挖进时注意控制挖进长度，避免前方土体松动坍落。
4）安置起重机械：
顶进工作坑配备一台桥式起重机（即门式行车）和一台汽车吊进行垂直运输作业。其起重能力满足顶管工具管和顶进设备的装拆、吊砼管和顶铁装拆、其他材料的垂直运输。正式作业前Байду номын сангаас先试吊，离地面约10cm检查重物捆扎情况和制动性能，确认安全可靠，方可使用。根据设计管径大小设备也可采用卷扬机或电葫芦下管、出土。
公路顶管安全技术交底模板
一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 工程规模：____________________4. 施工单位：____________________5. 监理单位：____________________二、顶管作业安全技术交底1. 作业人员安全培训（1）所有作业人员必须接受专业安全培训，熟悉顶管作业的安全规程和操作流程。
（2）作业人员应掌握现场急救知识和技能，具备基本的消防知识和技能。
2. 顶管设备安全操作（1）操作人员必须持证上岗，严格按照操作规程进行作业。
（2）设备运行前，应检查设备各部件是否完好，确认设备运行正常。
（3）作业过程中，严禁擅自改变设备运行参数和操作方式。
3. 顶管施工安全措施（1）施工区域应设置明显的安全警示标志，并设置安全防护设施。
（2）施工区域应设置专人负责现场安全巡查，确保作业人员遵守安全操作规程。
（3）施工过程中，应加强施工现场通风，确保空气质量符合国家标准。
4. 顶管施工安全注意事项（1）顶管作业前，应进行现场勘察，了解地质条件和地下管线情况。
（2）顶管作业过程中，应密切关注顶进方向，确保管道走向准确。
（3）顶管作业过程中，应加强顶管机刀盘和导向装置的检查，确保其正常工作。
（4）顶管作业过程中，应加强顶管机的冷却系统、液压系统等设备的检查和维护。
5. 应急处置（1）发生事故时，应立即停止作业，迅速采取应急处置措施。
（2）作业人员应熟悉应急处置流程，确保在紧急情况下能够迅速有效地进行处置。
（3）应急处置过程中，应确保人员安全，避免次生事故发生。
三、顶管施工质量控制1. 施工前，应进行施工图纸会审和技术交底，确保施工人员掌握设计意图和质量要求。
2. 施工过程中，应加强施工过程控制，确保施工质量符合设计要求。
3. 施工完成后，应进行自检、互检和专检，确保工程质量合格。
四、总结本次安全技术交底，旨在提高作业人员的安全意识和操作技能，确保顶管施工安全、顺利进行。
顶管施工技术交底0 1
顶管井施工技术交底记录
（2018)001
3、井壁砼一律为商品砼。
强度为C30防渗等级为P8，砼利用输送泵浇筑，且应对称浇筑，砼采用人工捣实，每层厚度不超过30cm，防止漏捣。
4、如遇局部回填土及淤泥质土层或地下水较大时（构造饰变带等），出现塌方、流砂等现象，应适当缩减井壁高度，并辅以其它特殊防护措施（如堵沙包等）。
塌方后的空洞应在浇筑剪力墙砼时，用砼填好。
三、注意事项
1、做好井下作业人员及余土的垂直运输安全工作，垂直运输机具、绳索及吊篮等应有足够的安全裕度，班组要定期检查是否受损，并由专人维护、操作。
井壁应设置爬梯及护笼。
2、各作业班组要做好井下通风工作，定期检测井内空气质量，一旦发现有毒气体超过允许值应停止作业，转移井下作业人员于井上。
3、每段井筒砼浇筑后，应待砼强度达到设计强度的25%以上才能进行下一段井筒的土体开挖。
4、工作井施工中，地下水位应低于作业面以下至少50cm。
5、井壁预留管道、穿墙导管、预留孔洞预埋铁件等必须在浇筑前，各作业班组应主动配合公司现场施工员按工艺图纸位置预留好。
预留空洞应用砖临时堵死并抹以水泥砂浆待安装管道时再将砖拆除。
顶管预留孔洞大小等于顶管外径+0.2m。
6、搞好质量监督，做好安全文明施工，各班组应听从我司现场人员的技术指导和接收工程质量监督，服从安全文明指导和劝导。
杜绝工地上。
机械顶管——技术交底5
表A.3 技术交底记录技术交底记录编号（C2-3）工程名称部位名称燃气管线穿河工程单元（工序）名称顶管施工施工单位交底日期年月日交底内容：机械顶管施工一、顶管竖井施工顶管竖井按照施工图纸进行施工（详见专项施工方案）二、机械顶管设备安装用75吨吊车吊装顶管机，将顶管机放入顶进坑内的导轨上，顶管机前端距井壁约300mm。
就位后先检查顶管机的轴线是否与机坑轴线、导轨轴线以及主顶油缸的轴线保持一致，发现偏差立即调整。
无误后再进行顶管机电路、油路、注浆系统的安装调试。
管道顶进过程中，起吊顶铁、护口圈及下管用汽车吊，其它设备及管材进场时，采用25吨汽车吊。
井内布置：工作坑内布置主要有钢制后靠背、砼后背、导轨、主顶镐、油泵动力站、钢制扶梯、泥浆泵、“U”形顶铁和“O”形护口圈等。
采用3台主顶镐搭设在顶管架上，到达现场后，先由测量人员放出顶进中心线和顶进高程，然后依据线位将架子底脚及端部与后靠背、底板砼上的预埋铁焊接成整体。
管内布置：进出泥管4寸两套，动力、照明、电讯电缆，灯具，轨道等，为保障井内施工人员的人身安全，改善劳动条件，根据实际需要增加通风管道和强力鼓风机。
管内照明及工作面照明采用24v低压照明电源线路，照明灯距离为5m。
触变泥浆及置换注浆浆液输送采用2寸高压胶管。
泥水循环及泥水分离设备布置：根据施工现场实际情况，在工作井一侧设触变泥浆池2座，用于顶进中触变泥浆的配制。
每处顶坑周边设长5m×宽3m×高2m泥浆沉淀池一座（现场如有条件可开挖泥浆池，如无条件采用钢板制作泥浆池箱），用于顶进中泥水循环及泥浆沉淀，泥浆采用泥浆车运弃并消纳。
注浆出泥管主管4寸,分支管1.5寸。
三、顶管坑及接收坑穿墙洞口止水、加固为防止顶管机出洞、进洞时土体滑塌，在工作坑和接收坑洞门处均须进行加固处理，加固方式：①顶管坑向接收坑洞口顺管道方向加固长度5m、宽度为顶管管外径2m；②接收坑向顶管坑洞口顺管道方向加固长度5m、宽度为顶管管外径2m。
