中海达RTK简单操作技巧经过流程

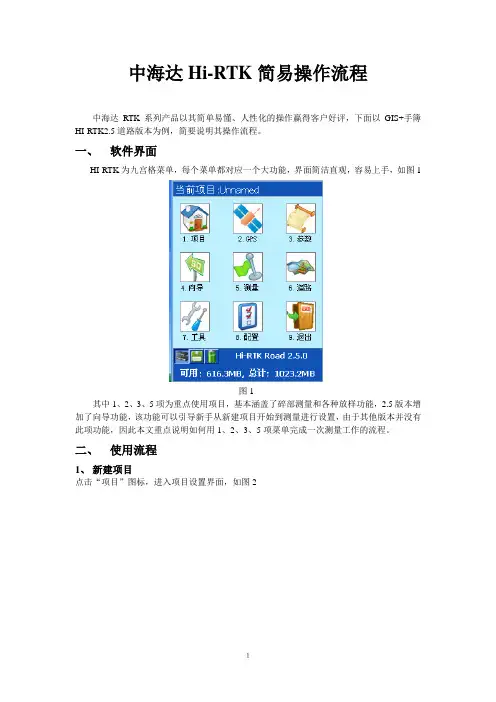

中海达RTK简易操作流程概要
中海达Hi-RTK简易操作流程中海达RTK系列产品以其简单易懂、人性化的操作赢得客户好评，下面以GIS+手簿HI-RTK2.5道路版本为例，简要说明其操作流程。
一、软件界面HI-RTK为九宫格菜单，每个菜单都对应一个大功能，界面简洁直观，容易上手，如图1图1其中1、2、3、5项为重点使用项目，基本涵盖了碎部测量和各种放样功能，2.5版本增加了向导功能，该功能可以引导新手从新建项目开始到测量进行设置，由于其他版本并没有此项功能，因此本文重点说明如何用1、2、3、5项菜单完成一次测量工作的流程。
二、使用流程1、新建项目点击“项目”图标，进入项目设置界面，如图2图2点击“新建”图标，进入输入界面，如图3图32.5版本默认了将当天日期作为新建项目名称，如果不想用，也可以自己输入要用的名称，界面上的“向上箭头”为大小写切换，“123”为数字字母切换，输入完毕后点击“√”，新建项目成功，点击“×”，返回九宫格菜单。
如图4图42、设置参数点击九宫格菜单第三项“3.参数”进入参数设置界面，界面显示为坐标系统名称，以及“椭球、投影、椭球转换、平面转换、高程拟合、平面格网、选项”七项参数的设置，如图5图5首先设置椭球，源椭球为默认的“WGS84”，当地椭球则要视工程情况来定，我国一般使用的椭球有两种，一为“北京54”，一为“国家80”工程要求用哪个就选哪个，点击框后面的下拉小箭头选择。
再设置投影，方法为：点击屏幕上“投影”，界面显示了“投影方法”以及一些投影参数，如图6图6工程一般常用高斯投影，高斯投影又分六度带、三度带、一点五度带等，选什么要视工程情况而定，工程需要三度带就选三度带，需要注意的是如果工程需要一点五度带则要选择“高斯自定义”，选择方法也是点击显示框右边的下拉小箭头选择，选择好投影方法后，我们要修改的是“中央子午线”，修改方法是双击中央子午线的值，再点击右上角“×”旁边的虚拟键盘按钮，调出小键盘修改，注意修改后格式一定要和以前一样为×××：××：××.×××××E如图7图7温州三度带，中央子午线经度L=120度（此图为有七参数的情况下，坐标系统之间的转换）坐标系转换问题对于坐标系的转换，给很多GPS的使用者造成一些迷惑，尤其是对于刚刚接触的人，搞不明白到底是怎么一回事。
中海达Hi-RTK简易操作流程
软件简易操作流程以下只是软件的简易操作流程，详细使用步骤请参照接下来的详细说明。
此流程只是一种解决方案，在熟练使用本软件后，可以不依照此步骤操作。
在作业过程中，通常的使用方法为：1、架设基准站、设置好GPS主机工作模式（详细设置请参照：附录V30简易硬件操作）。
2、打开手簿软件、连接基准站、新建项目、设置坐标系统参数、设置好基准站参数，使基准站发射差分信号。
3、连接移动站，设置移动站，使得移动站接收到基准站的差分数据，并达到窄带固定解。
4、移动站到测区已知点上测量出窄带固定解状态下的已知点原始坐标。
5、根据已知点的原始坐标和当地坐标求解出两个坐标系之间的转换参数。
6、打开坐标转换参数，则RTK测出的原始坐标会自动转换成当地坐标。
7、到另外你至少一个已知点检查所得到的当地坐标是否正确。
8、在当地坐标系下进行测量，放样等操作，得到当地坐标系下的坐标数据。
9、将坐标数据在手簿中进行坐标格式转换，得到想要的坐标数据格式。
10、将数据经过ActiveSync软件传输到电脑中，进行后续成图操作。
其中RTK野外作业的主要步骤为：设置基准站、求解坐标转换参数、碎部测量、点放样、线放样。
由于大部分情况下使用的坐标系都为国家坐标系或地方坐标系，而GPS所接收到为WGS-84坐标系下的数据，因此如何进行坐标系统的转换成为RTK使用过程中的很重要的一个环节。
一般情况下，可以根据已知条件的不同而使用不同的坐标转换方法，主要转换方法有：平面四参数转换+高程拟合、三参数转换、七参数转换、一步法转换、点校验，而碎部测量、点放样、线放样在不同参数模式下操作方法大概相同。
下面就RTK在使用不同的转换方法时的作业步骤做详细说明。
一平面四参数转换+高程拟合法（工程用户通用方法）1、架设基准站基准站可架设在已知点或未知点上（注：如果需要使用求解好的转换参数，则基准站位置最好和上次位置要一致，打开上次新建好的项目，在设置基准站，只需要修改基准站的天线高，确定基准站发射差分信号，则移动站可直接进行工作，不用重新求解转换参数）基准站架设点必须满足以下要求：a、高度角在15度以上开阔，无大型遮挡物；b、无电磁波干扰（200米内没有微波站、雷达站、手机信号站等，50米内无高压线）；c、在用电台作业时，位置比较高，基准站到移动站之间最好无大型遮挡物，否则差分传播距离迅速缩短；d、至少两个已知坐标点（已知点可以是任意坐标系下的坐标，最好为三个或三个以上，可以检校已知点的正确性）；e、不管基站架设在未知点上还是已知点上，坐标系统也不管是国家坐标还是地方施工坐标，此方法都适用。
中海达gps(RTK)操作步骤
中海达GPS及RTK操作步骤一开关GPS主机1、按电源键1秒，开机2、按电源键3秒，关机二控制面板按键主机控制面板有按键两个：F键（功能键）和电源键，指示灯３个，分别为电源、卫星、状态。
控制面板功能键操作说明：1、双击F (间隔>0.2S, 小于1S), 进入“工作方式”设置，有“基站”、“移动站”、“静态”三种工作模式选择。
2、长按F大于3秒进入“数据链设置”，有“UHF”、“GSM”、“外挂”三种数据链模式选择。
3、按一次F键, 进入“UHF电台频道”设置。
有0～9、A～F共16个频道可选。
4、轻按关机按钮，语音提示当前工作模式、数据链方式和电台频道，同时电源灯指示电池电量。
指示灯操作说明:1、电源灯(红色): “常亮”(正常电压) 内电池>7.2V, 外电>11V “慢闪”(欠压) 内电池≤7.2V，外电≤11V “快闪”(指示电量)每分钟快闪1～4 下指示电量2、卫星灯(绿色)：“慢闪”：搜星或卫星失锁“常亮”：卫星锁定3、状态灯（红绿双色灯）:绿灯：（信号灯）内置UHF移动站时指示电台信号强度外挂UHF基准站时常灭内置GSM时指示登陆（慢闪），连接上（常亮）静态时发生错误（快闪）其他状态常灭红灯:（数据灯）数据链收发数据指示（移动站只提示接收，基站只提示发射）静态采集指示三、开关机指示说明：开机按电源键1S所有指示灯亮开机音乐，上次关机前的工作模式和数据链方式的语音提示关机长按电源键3S所有指示灯灭关机音乐一、GPS工作模式的设置目的：V8 RTK具有静态、RTK等功能，事先必须对其主机作相应的基准站、移动站、静态或GPRS设置。
作静态使用，则所有主机均设为静态方式。
作RTK使用，若用常规UHF电台，则基站设为外挂UHF电台基站方式，移动站设为内置UHF电台移动站方式；若用GPRS通讯，则基站设为内置GPRS基站方式，移动站设为内置GPRS移动站方式。
特性：主机一旦设置好后，以后开机则默认为上次设置。
中海达RTK操作步骤
中海达R T K操作步骤(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--步骤一：室外架设基准站步骤二设置项目：1，项目——新建——输入项目名称-对勾确认2，项目信息——坐标系统在椭球选线卡选择适合当地的椭球（国家80），投影选线卡输入中央子午线（天津是117：00：00：00000E）椭球转换，平面转换，高程拟合均选择无，点击保存，点击右上角X退出。
步骤三：设置基准站1，GPS——接收机信息——接收机信息——连接GPS——选择仪器号进行连接2，菜单——基准站设置——等待卫星锁定，输入天线高——点击平滑进行平滑采集10次，对勾——数据链（内置电台，频道，功率）——其他——差分模式（RTK)——差分电文——（CMR)——点击确定——等待弹出设置成功后，观察基准站差分灯是否一秒闪烁一次。
3，菜单——断开GPS步骤四：设置移动站1，菜单——移动站设置——数据链（内置电台，频道和基准站一样）——其他——差分电文格式（CMR）——确定2，菜单——天线设置，弹出界面输入天线高——应用进入测量——固定解——测量步骤五：求解转换参数（四参数+高程拟合）1，到达欲求解参数的点位后，将队中杆立好，采用平滑采集，回车保存，其他点同样。
2，将控制点坐标添加到控制点库。
在测量界面，菜单——控制点点库点击+号，输入点名，x，y，h。
——对勾保存，同样添加其他控制点点库3，参数——坐标系统——参数计算——添加——源点右边的——记录点库中选择控制点B1——目标右边的——控制点点库中选择控制点B1对应的点——保存。
同样方法适用于其他。
至少两个坐标点。
4，点击结算。
观察比例缩放因子K是否接近于1（至少或者）——运用——核对参数无误后点击对勾保存，保存坐标系统，并更新坐标点库。

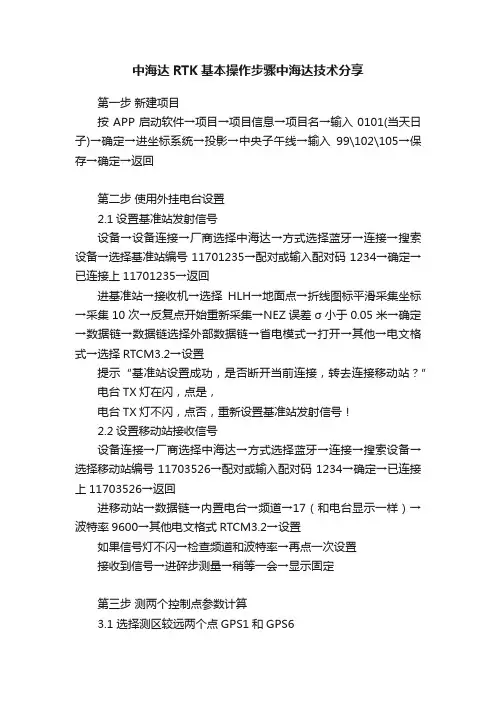

中海达RTK基本操作步骤中海达技术分享
中海达RTK基本操作步骤中海达技术分享第一步新建项目按APP启动软件→项目→项目信息→项目名→输入0101(当天日子)→确定→进坐标系统→投影→中央子午线→输入99\102\105→保存→确定→返回第二步使用外挂电台设置2.1设置基准站发射信号设备→设备连接→厂商选择中海达→方式选择蓝牙→连接→搜索设备→选择基准站编号11701235→配对或输入配对码1234→确定→已连接上11701235→返回进基准站→接收机→选择HLH→地面点→折线图标平滑采集坐标→采集10次→反复点开始重新采集→NEZ误差σ小于0.05米→确定→数据链→数据链选择外部数据链→省电模式→打开→其他→电文格式→选择RTCM3.2→设置提示“基准站设置成功，是否断开当前连接，转去连接移动站？”电台TX灯在闪，点是，电台TX灯不闪，点否，重新设置基准站发射信号！2.2设置移动站接收信号设备连接→厂商选择中海达→方式选择蓝牙→连接→搜索设备→选择移动站编号11703526→配对或输入配对码1234→确定→已连接上11703526→返回进移动站→数据链→内置电台→频道→17（和电台显示一样）→波特率9600→其他电文格式RTCM3.2→设置如果信号灯不闪→检查频道和波特率→再点一次设置接收到信号→进碎步测量→稍等一会→显示固定第三步测两个控制点参数计算3.1 选择测区较远两个点GPS1和GPS6测量→碎步测量→移动站立在GPS1上，气泡水平居中→平滑采集→采集10次→确定→输入点名→仪器高→保存→采集下一个点测量→碎步测量→移动站立在GPS6上，气泡水平居中→平滑采集→采集10次→确定→输入点名→仪器高→保存3.2把控制点添加到控制点库项目→坐标数据→控制点→添加→依次添加保存GPS1\GPS6控制点3.3计算参数项目→参数计算→添加→源点→进点库→从坐标点选择GPS1→目标点→从控制点库选择GPS1添加→源点→进点库→从坐标点选择GPS6→目标点→从控制点库选择GPS6计算→查看尺度K是否接近1（1.000或0.999）?尺度K接近1，点运用不接近1，点否，检查控制点是否输错，重新计算？3.4 检核控制点精度测GPS1(N,E,Z)，和已知坐标(N,E,Z)对比，误差能否满足要求？第四步一个点进行点校验(对点)选择测区任意控制点，把移动站立在控制点上气泡水平居中！项目→项目设置→点校验信息→源点→点击平滑采集图标→平滑采集10次→确定→已知点→输入控制点已知坐标→计算→确定再次测量点校验控制点，查看误差大不？误差满足要求，既可以！。
中海达gps（RTK）操作步骤
中海达gps（RTK）操作步骤中海达GPS及RTK操作步骤⼀开关GPS主机1、按电源键1秒，开机2、按电源键3秒，关机⼆控制⾯板按键主机控制⾯板有按键两个：F键（功能键）和电源键，指⽰灯３个，分别为电源、卫星、状态。
控制⾯板功能键操作说明：1、双击F (间隔>0.2S, ⼩于1S), 进⼊“⼯作⽅式”设置，有“基站”、“移动站”、“静态”三种⼯作模式选择。
2、长按F⼤于3秒进⼊“数据链设置”，有“UHF”、“GSM”、“外挂”三种数据链模式选择。
3、按⼀次F键, 进⼊“UHF电台频道”设置。
有0～9、A～F共16个频道可选。
4、轻按关机按钮，语⾳提⽰当前⼯作模式、数据链⽅式和电台频道，同时电源灯指⽰电池电量。
指⽰灯操作说明:1、电源灯(红⾊): “常亮”(正常电压) 内电池>7.2V, 外电>11V “慢闪”(⽋压) 内电池≤7.2V，外电≤11V “快闪”(指⽰电量)每分钟快闪1～4 下指⽰电量2、卫星灯(绿⾊)：“慢闪”：搜星或卫星失锁“常亮”：卫星锁定3、状态灯（红绿双⾊灯）:绿灯：（信号灯）内置UHF移动站时指⽰电台信号强度外挂UHF基准站时常灭内置GSM时指⽰登陆（慢闪），连接上（常亮）静态时发⽣错误（快闪）其他状态常灭红灯:（数据灯）数据链收发数据指⽰（移动站只提⽰接收，基站只提⽰发射）静态采集指⽰三、开关机指⽰说明：开机按电源键1S所有指⽰灯亮开机⾳乐，上次关机前的⼯作模式和数据链⽅式的语⾳提⽰关机长按电源键3S所有指⽰灯灭关机⾳乐⼀、GPS⼯作模式的设置⽬的：V8 RTK具有静态、RTK等功能，事先必须对其主机作相应的基准站、移动站、静态或GPRS设置。
作静态使⽤，则所有主机均设为静态⽅式。
作RTK使⽤，若⽤常规UHF电台，则基站设为外挂UHF电台基站⽅式，移动站设为内置UHF电台移动站⽅式；若⽤GPRS通讯，则基站设为内置GPRS基站⽅式，移动站设为内置GPRS移动站⽅式。
中海达RTK操作说明书
中海达RTK操作说明书一、引言二、设备组成中海达 RTK 系统通常由以下部分组成：1、基准站：负责发射差分信号，提高移动站的定位精度。
2、移动站：接收卫星信号和基准站差分信号，进行实时定位测量。
3、手簿：用于设置参数、采集数据和处理测量成果。
三、准备工作1、检查设备完整性，确保基准站、移动站和手簿等部件齐全且无损坏。
2、给设备充电，确保电量充足。
3、安装 SIM 卡（如果需要通过网络传输数据），并确保开通了相关的数据服务。
四、基准站设置1、选择合适的基准站架设位置，应视野开阔，无遮挡物，远离大功率无线电发射源和强电磁干扰源。
2、安装基准站接收机，将三脚架调平，确保接收机安装稳固。
3、连接基准站天线，并将天线尽量垂直放置。
4、打开基准站接收机电源，在手簿中进行基准站设置。
包括设置工作模式（如静态、动态等）、选择坐标系、输入基准站坐标等参数。
五、移动站设置1、安装移动站接收机和天线，确保连接牢固。
2、打开移动站接收机电源，在手簿中进行移动站设置。
与基准站设置类似，需要选择工作模式、坐标系等参数，并设置接收基准站差分信号的频率和通道。
六、手簿操作1、打开手簿上的测量软件，新建或选择已有项目。
2、进行蓝牙连接，将手簿与移动站接收机建立通信。
3、在软件中设置测量参数，如精度要求、采集间隔等。
4、可以进行点测量、线测量、面测量等操作。
点击测量按钮后，手簿会显示实时的测量坐标和精度信息。
七、数据采集1、在测量现场，根据测量任务的要求，选择合适的测量点进行采集。
2、确保移动站接收机能够稳定接收卫星信号和基准站差分信号，以获得高精度的测量结果。
3、采集的数据会自动存储在手簿中，可以随时查看和编辑。
八、数据处理1、将采集的数据导入到电脑中的专业处理软件中。
2、进行数据预处理，包括剔除异常数据、平滑处理等。
3、根据需要进行坐标转换、高程拟合等操作，以得到符合要求的测量成果。
九、注意事项1、在使用中海达 RTK 之前，务必熟悉相关的操作手册和安全注意事项。
中海达RTK操作详解
中海达RTK操作详解1.项目建立与坐标系统选择FN切换输入法（字母、数字、拼音）项目设置——新项目——打开使用最后项目坐标系统参数参数dam读取，扫一扫读取，自定义坐标系统七参数在基准面下面，四参数在平面转换坐标有带号的要加带号中央子午线连上仪器可以自动获取四参数角度输不了负值加上360度2.外挂电台（内置电台）连接基准站箱子，移动站箱子，两脚架，基座，电瓶，天线包，对中杆基站选取位置空旷无干扰电台信号灯TXRX（红色一秒一闪正常发送差分）ON/OFF电源灯（蓝色和红色常亮表示波特率9600，红色表示波特率19200，其中红色闪动表示电瓶欠压）最左边功率灯不亮时功率最大内置电台延长杆，基站用鞭状天线3.设备连接与基准站移动站的设置iRTK2的NFC闪联H32静态模式蓝牙连不上（手动调成移动站或者基准站模式即可）电源键按两下液晶屏与信号灯的切换基站任意架站平滑，基站架控制点对中整平量仪器高输入天线高和基站坐标基站用外部数据链，移动站用内置电台，差分电文格式RTCM3.2 内置电台频道波特率内置网络，运营商默认，选择中海达服务器，自动确定ip和端口分组号是7位，前4位是当地区号，后3位是001-225；小组号001-225，不要选用特殊数字增加多样性手簿差分（把卡装手簿里面打开数据连接，其他设置和内置网络一样）4.参数求解与点校验碎步采集控制点一般用平滑参数计算使用最多的是四参数加高程拟合，七参数适用大区域（一般甲方提供）四参数角度接近于360度或者0度，尺度接近于1。
查看残差有无很大的差值，检查坐标输入正确与否优先选择测量多个控制点，再剔除掉RMS比较大的项目设置-点检验开关-点校验信息源点平滑采集，已知点输入，计算，应用打勾，确定5.碎步测量与点放样、线放样无解单点广域伪距浮动固定星图分布质量，查看离基站距离单点采集，平滑采集，自动采集项目设置-外部数据管理-添加底图DXF原始数据对点进行编辑和删除新建原始数据库点放样-配置-放样-放样提示-南北向向右的箭头选择放样点大地坐标-左滑经纬度-右滑放样提示线放样右边的隐藏上拉最上面的图标放样线库添加直线线放样-配置-放样提示-前后向放样提示向前（向后）离起点距离，向左（向右）为零时在当前线上6.数据交换默认路径手簿内存-ZHD-OUT格式自定义-选择点名NEZ角度默认弧度，自定义格式设置-左上角设置-角度格式DDMMSS 导入一般用txt格式csv格式（如果用excel另存为txt或csv）选择导入的字段，格式不对应导入不成功文件传输（手簿发导出后的文件到邮箱）数据线连接打开USB存储,2G的手簿自带内存，4G为内存卡内存。
中海达RTK操作步骤培训
中海达RTK操作步骤培训一、系统组成二、系统设置1.基站接收机设置（1）将基站接收机连接到电源，并使用数据线连接到计算机（2）打开基站接收机的电源，通过计算机软件进行设置，包括设置观测参数、无线电参数、差分参数等。
（3）根据测量需求选择合适的观测星座和工作频率，确保系统在适应不同工作环境的情况下具有较高的灵活性。
（4）设置基站的位置参数，包括经纬度、高程等，以及设置与移动接收机之间的通信方式，如设置无线电频率和无线电工作模式。
2.移动接收机设置（1）将移动接收机连接到电源，并使用数据线连接到计算机。
（2）打开移动接收机的电源，通过计算机软件进行设置，包括设置观测参数、无线电参数、差分参数等。
（3）设置移动接收机的运行模式为RTK模式。
（4）设置RTK模式下的观测星座和工作频率，根据测量需求选择合适的参数。
（5）设置移动接收机的位置参数，包括经纬度、高程等。
三、差分数据收集1.基站数据收集（1）基站接收机通过计算机软件将接收到的星历和观测数据保存到内存卡或计算机硬盘中，以生成差分修正数据。
（2）根据测量需求选择差分数据的采集间隔，一般情况下可以设置为几秒钟至几分钟不等。
2.移动接收机数据收集（1）移动接收机通过计算机软件将接收到的星历和观测数据保存到内存卡或计算机硬盘中，并同时接收基站发送的差分修正数据。
（2）根据测量需求选择数据的采集间隔，一般情况下可以设置为几秒钟至几分钟不等。
四、数据处理1.基站数据处理（1）将基站接收机保存的观测数据和星历数据导入至计算机软件中。
（2）使用计算机软件对观测数据进行差分处理，生成差分修正数据。
2.移动接收机数据处理（1）将移动接收机保存的观测数据和星历数据导入至计算机软件中。
（2）使用计算机软件对观测数据进行相对定位计算，得到移动接收机的位置。
（3）通过接收基站发出的差分修正数据，对移动接收机的位置进行差分修正，得到高精度定位结果。
五、数据输出根据测量需求选择合适的数据输出方式，可以输出定位坐标、高程等信息。
中海达RTK简易操作流程
中海达RTK简易操作流程1.准备工作首先，需要将中海达RTK系统组装好。
将基站和移动站的天线安装在稳固的支架上，确保天线的视线不被遮挡。
然后，将基站和移动站的控制器和电源连接好，确保工作电压正常。
最后，打开RTK系统的软件，等待系统启动。
2.设置基站首先，将基站放置在已知位置。
然后，打开RTK软件的基站设置界面，输入基站的坐标信息和基站号。
如果有基站间的通信，还需要设置通信方式和通信频率。
然后，点击“设置”按钮保存设置。
3.设置移动站将移动站放置在需要定位的位置。
打开RTK软件的移动站设置界面，输入移动站的机型和移动站号。
然后，点击“设置”按钮保存设置。
4.进行测量在RTK软件中，选择“测量”功能。
系统会自动对基站和移动站进行通信，开始进行定位。
在定位过程中，系统会不断进行数据的传输和计算，并实时显示当前的位置信息。
可以通过观察显示屏上的数据，来判断当前的定位精度。
5.数据处理和导出测量完成后，可以对数据进行处理和导出。
在RTK软件中，选择“数据处理”功能。
系统会自动对测量数据进行整理和计算，并生成结果报告。
可以将结果报告导出为Excel或PDF格式，方便后续的数据分析和使用。
6.系统维护使用中海达RTK系统一段时间后，需要进行系统的维护和检修工作。
定期检查基站和移动站的天线和电源是否正常，如果有损坏或故障，及时更换或修理。
同时，也需要定期更新RTK软件的版本，以确保系统的性能和稳定性。
(完整版)中海达RTK简易操作流程
中海达Hi-RTK简易操作流程中海达RTK系列产品以其简单易懂、人性化的操作赢得客户好评，下面以GIS+手簿HI-RTK2.5道路版本为例，简要说明其操作流程。
一、软件界面HI-RTK为九宫格菜单，每个菜单都对应一个大功能，界面简洁直观，容易上手，如图1图1其中1、2、3、5项为重点使用项目，基本涵盖了碎部测量和各种放样功能，2.5版本增加了向导功能，该功能可以引导新手从新建项目开始到测量进行设置，由于其他版本并没有此项功能，因此本文重点说明如何用1、2、3、5项菜单完成一次测量工作的流程。
二、使用流程1、新建项目点击“项目”图标，进入项目设置界面，如图2图2点击“新建”图标，进入输入界面，如图3图32.5版本默认了将当天日期作为新建项目名称，如果不想用，也可以自己输入要用的名称，界面上的“向上箭头”为大小写切换，“123”为数字字母切换，输入完毕后点击“√”，新建项目成功，点击“×”，返回九宫格菜单。
如图4图42、设置参数点击九宫格菜单第三项“3.参数”进入参数设置界面，界面显示为坐标系统名称，以及“椭球、投影、椭球转换、平面转换、高程拟合、平面格网、选项”七项参数的设置，如图5图5首先设置椭球，源椭球为默认的“WGS84”，当地椭球则要视工程情况来定，我国一般使用的椭球有两种，一为“北京54”，一为“国家80”工程要求用哪个就选哪个，点击框后面的下拉小箭头选择。
再设置投影，方法为：点击屏幕上“投影”，界面显示了“投影方法”以及一些投影参数，如图6图6工程一般常用高斯投影，高斯投影又分六度带、三度带、一点五度带等，选什么要视工程情况而定，工程需要三度带就选三度带，需要注意的是如果工程需要一点五度带则要选择“高斯自定义”，选择方法也是点击显示框右边的下拉小箭头选择，选择好投影方法后，我们要修改的是“中央子午线”，修改方法是双击中央子午线的值，再点击右上角“×”旁边的虚拟键盘按钮，调出小键盘修改，注意修改后格式一定要和以前一样为×××：××：××.×××××E如图7图7温州三度带，中央子午线经度L=120度（此图为有七参数的情况下，坐标系统之间的转换）坐标系转换问题对于坐标系的转换，给很多GPS的使用者造成一些迷惑，尤其是对于刚刚接触的人，搞不明白到底是怎么一回事。
中海达HI-RTK操作说明(1+1)
HI-RTK简易操作流程一．通用基本操作打开软件HI-RTK软件[项目]打开或者新建项目。
若选择新建项目，输入项目名称，[项目信息]—[坐标系统]在文件后面可以输入这个坐标系统的名称，“中国-”不动，后面可以输入坐标系统的名称。
1．椭球选项中，源椭球选择WGS-84，当地椭球选择要用的椭球，例如北京54或者国家80，有些地方坐标的系统的参考椭球也是北京54或者国家80，这个要注意！2．投影投影方式选择需要的投影方式，六度带计算中央子午线为6n-3，计算三度带中央子午线为3n，其中n为带号。
如果是自定义投影可以根据所在地输入。
在国内一般使用这几种投影方式，其它投影不常用。
3．椭球转换、平面转换、高程拟合如果第一次架设基准站，没有转换参数的情况下，椭球转换、平面转换、高程拟合都选择无。
说明：椭球转换也就是七参数转换，有布尔莎模型、莫洛登斯基三参数、一步法。
布尔莎模型、莫洛登斯基三参数模型是从WGS84到国家坐标系统之间的转换；一步法模型是从WGS84坐标系统转换到地方坐标系统。
以上设置好之后，点保存，把坐标系统中的所有参数保存下来，最后退出。
点[GPS]选项，弹出下面图形。
[接收机信息]—连接GPS ，在手簿后面选择您手簿的型号，如果使用是GIS+手簿，使用蓝牙连接，端口选择5，波特率选择19200，在GPS类型中选择您的GPS类型。
如果连接方式是用线缆，在连接后面选择串口，端口选择4，其他都一样。
最后点连接。
二．基准站架设架设的未知点上[接收机信息]—[基准站设置]在位置选项卡中。
在点名后输入基准点点名，（如果点库有了这个点，可以调用。
）在天线后面输入基准站的天线高，一般是斜高。
等卫星锁定后，点平滑，仪器采集当前点坐标做为发射坐标。
在数据链选项卡中，数据链如果是外挂电台选择外部数据链；如果内置电台发射，数据链选择内置电台，电台频道设置一个作为发射如果用的是手机卡作业，数据链选择内置网络，使用中海达网络设置如下图所示，IP和端口号都固定，分组号前四位是区号，后面三位不超过255，小组号数值设置不超过255。
中海达RTK简易操作流程
中海达Hi-RTK简易操作流程中海达RTK系列产品以其简单易懂、人性化的操作赢得客户好评，下面以GIS+手簿HI-RTK2.5道路版本为例，简要说明其操作流程。
一、软件界面HI-RTK为九宫格菜单，每个菜单都对应一个大功能，界面简洁直观，容易上手，如图1图1其中1、2、3、5项为重点使用项目，基本涵盖了碎部测量和各种放样功能，2.5版本增加了向导功能，该功能可以引导新手从新建项目开始到测量进行设置，由于其他版本并没有此项功能，因此本文重点说明如何用1、2、3、5项菜单完成一次测量工作的流程。
二、使用流程1、新建项目点击“项目”图标，进入项目设置界面，如图2图2点击“新建”图标，进入输入界面，如图3图32.5版本默认了将当天日期作为新建项目名称，如果不想用，也可以自己输入要用的名称，界面上的“向上箭头”为大小写切换，“123”为数字字母切换，输入完毕后点击“√”，新建项目成功，点击“×”，返回九宫格菜单。
如图4图42、设置参数点击九宫格菜单第三项“3.参数”进入参数设置界面，界面显示为坐标系统名称，以及“椭球、投影、椭球转换、平面转换、高程拟合、平面格网、选项”七项参数的设置，如图5图5首先设置椭球，源椭球为默认的“WGS84”，当地椭球则要视工程情况来定，我国一般使用的椭球有两种，一为“北京54”，一为“国家80”工程要求用哪个就选哪个，点击框后面的下拉小箭头选择。
再设置投影，方法为：点击屏幕上“投影”，界面显示了“投影方法”以及一些投影参数，如图6图6工程一般常用高斯投影，高斯投影又分六度带、三度带、一点五度带等，选什么要视工程情况而定，工程需要三度带就选三度带，需要注意的是如果工程需要一点五度带则要选择“高斯自定义”，选择方法也是点击显示框右边的下拉小箭头选择，选择好投影方法后，我们要修改的是“中央子午线”，修改方法是双击中央子午线的值，再点击右上角“×”旁边的虚拟键盘按钮，调出小键盘修改，注意修改后格式一定要和以前一样为×××：××：××.×××××E如图7图7注*高斯投影分带方式及中央子午线判断图8、9图8图9设置好投影参数后，将椭球转换、平面转换、高程拟合全设为无，如图10、11、12图10图11图12设置方法都是点击“转换模型”框右边的下拉小箭头进行选择，选择完后，点击界面“保存”按钮，再点击弹出窗口的“OK”，点击界面右上角“×”退出参数设置，回到九宫格界面3、连接GPSGIS+手簿和RTK主机使用蓝牙连接，并在连接后对RTK主机进行设置，操作流程如下:点击九宫格界面“2.GPS”图标，进入接收机信息界面，图13图13HI-RTK2.5版本连接GPS有两种操作，一为点击屏幕左上角“接收机信息”的按钮，在下拉菜单里选择“连接GPS”，二为直接点击屏幕右下的“连接GPS”按钮，现在在使用的版本中，只有 2.5版本有方法二，其余版本右下没有“连接GPS”按钮，操作后，即进入连接参数设置界面，如图14图14图14界面所显示的参数，即为连接GPS的默认参数，检查好参数没有问题了之后，点击屏幕右下角的“连接”按钮，进入蓝牙搜索界面，点击界面“搜索”按钮，直到屏幕上出现将要连接的RTK基站（已经架好并已开机）的机身码后，点击“停止”，再点选好要连的机身号，让蓝色选择条选到要连的机身号上，再点击“连接”，如图15图15连接上仪器后，画面跳回“接收机信息”界面，此时屏幕中“GPS未连接”的字样变成了连接上的RTK基站的机身号，此时，点击左上角“接收机信息”按钮，在下拉菜单里点选“设置基准站”，进入设置基准站界面，如图16图16我们看到，在界面左下角有“位置、数据链、其他”三个按钮，我们必须一样一样做出设置，首先设置“位置”，在“位置”界面，我们点击“平滑”按钮，画面跳入采集界面，如图17图17当屏幕右下角文字变成“开始”时，点击屏幕右上角的“√”按钮，此时画面跳回图16，从上到下依次为点名、天线、B、L、H，点名默认Base，我们也可修改成自己想要的，一般不必修改，天线默认0.0990（斜高），可不用修改，BLH则是我们刚才点击平滑时采集的当前点的经纬度坐标，此时我们点击画面上的“数据链”按钮，进入数据链设置界面，如图18图18在图18的界面上，数据链的内容框右边也有一个下拉箭头，点击它就可以选择数据链的模式，有三种模式可选一为内置电台，二为内置网络，三为外部数据链，我们一般使用内置网络或是外部数据链，下面以使用外部数据链为例：点击数据链内容框边的下拉箭头，选择外部数据链。
rtk操作步骤和方法
rtk操作步骤和方法
一。
1.1 准备工作。
咱得把RTK设备给准备好，检查仪器有没有损坏，电池电量够不够。
就像打仗前要检查武器一样，这可不能马虎。
还有，别忘了把相关的配件，比如天线、手簿啥的都带齐喽。
1.2 选好测量点。
找一个视野开阔、没有遮挡的地方当测量点，这可关系到测量的精度。
别找那种周围都是高楼大厦或者大树挡着的地儿，不然信号不好，就像手机在地下室没信号一样，那可就麻烦啦。
二。
2.1 安装设备。
把RTK的主机、天线啥的按照说明书正确安装好。
这就好比搭积木，得一步一步来，不能乱了套。
2.2 开机设置。
打开机器，进入设置界面，输入一些必要的参数，比如坐标系、测量精度要求等等。
这就像给汽车设定导航目的地一样，得告诉它咱要去哪儿，怎么去。
2.3 连接卫星。
等着设备连接卫星，这时候要有耐心，就像钓鱼等鱼儿上钩一样，别着急。
等连接成功了，会有提示的。
三。
3.1 开始测量。
一切准备就绪，就可以开始测量啦。
按照预定的路线或者测量点，一个一个地进行测量。
测量的时候要认真，别粗心大意，不然数据错了可就白忙活了。
3.2 数据记录。
每测量一个点，都要把数据准确地记录下来。
这数据可金贵着呢，就像宝贝一样，丢了可找不回来。
记录的时候要清晰、规范，方便后续的处理和分析。
RTK操作说难不难，说简单也不简单。
只要咱认真仔细，按照步骤来，就能顺顺利利地完成测量任务，得到准确可靠的数据。
中海达RTK简易操作流程
中海达RTK简易操作流程中海达RTK定位系统是一种基于卫星导航和地基增强技术的高精度定位系统。
它可以在室外环境下提供亚米级的定位精度，广泛应用于土地测量、工程建设、农业、地质勘探等领域。
以下是中海达RTK简易操作流程的完整版。
第一步：配置设备首先，将中海达RTK设备连接到电脑，确认设备已经打开并处于正常工作状态。
接下来，在电脑上安装中海达RTK相关的软件，并进行软件设置和参数配置。
比如，选择合适的地区和地图坐标系，设置基站和移动站的工作模式，校正基站坐标等。
第二步：设置基站在实际操作中，需要将一个设备设置为基站，另一个设备设置为移动站。
首先，在中海达RTK软件中选择基站模式，并进入基站设置界面。
根据实际情况，选择基站无线电频率和功率，并进行基站坐标校正。
同时，设置好基站的天线高度和测量方式。
第三步：设置移动站切换到另一个中海达RTK设备，并选择移动站模式。
在移动站设置界面中，选择基站的无线电频率，并确保移动站与基站建立起无线通信连接。
此外，还需设置好移动站的天线高度和测量方式。
第四步：测量数据采集在配置完成后，通过中海达RTK软件进行数据采集。
首先，在基站设备上点击“开始记录”按钮，使其开始采集数据。
然后，在移动站上点击“开始采集”按钮，开始进行实际的测量。
移动站会通过与基站的无线通信接收到实时差分信号，并利用该信号对测量数据进行实时校正和处理。
第五步：数据处理与导出第六步：数据后处理（可选）中海达RTK系统还提供了数据后处理功能，可以进一步提高定位精度。
在数据采集和处理完成后，将采集到的原始数据上传到中海达RTK软件中进行后处理。
软件会根据历元数据进行差分计算，并生成更加精确的位置坐标。
后处理的结果可以导出为不同的格式，并与其他数据进行比对和分析。
总结：中海达RTK定位系统操作流程包括设备配置、基站设置、移动站设置、测量数据采集、数据处理与导出等步骤。
通过合理配置设备、正确设置基站和移动站，以及进行数据采集、处理和导出，可以获得高精度的定位结果。
中海达RTK简易操作机作业流程
中海达RTK简易操作机作业流程中海达RTK操作方法1、新建项目通常情况，每做一个工程都需要新建一个项目。
①点击【项目】→【新建】→ 输入项目名→【√】②点击左上角下拉菜单，选择【坐标系统】“椭球”：源椭球为WGS-84，目标椭球和已知点一致，已知点是什么坐标系统的坐标，选择什么椭球。
如“北京-54”。
“投影”：选择投影方法，一般选择“高斯三度带”，输入中央子午线。
彭阳一般为108度。
（地方经度可用GPS实时测出，手簿通过蓝牙先连上GPS，在【GPS】→【位置信息】中获得）。
坐标系统中其他参数全部不输，直接点击右上角的【保存】按钮，保存设置好的项目信息参数。
点两次X 关闭。
2、设置基准站和移动站A、先设置基准站。
点击【GPS】，【连接GPS】，继续点【连接】，选择基准站的编号，点【连接】→【设置基准站】①位置里面点【平滑】，采集10次坐标后点【√】②数据链里面数据链选择【内置电台】，频道选择0-115之间的数。
但保证跟移动站一直。
③其他里面差分模式RTK，电文格式 sCMRx ，高度截止角 10-15.所有设置完成后，切记点击右下角【确定】→点击【X】→【断开GPS】断开手簿与基准站的连接。
设置基准站完成，其他值保持默认。
B、设置移动站。
【连接GPS】→【连接】→选移动站编号【连接】，①数据链里面【内置电台】，频道跟基准站一直。
②其他里面差分格式sCMRx。
完成后切记点【确定】，看上面是不是有【固定】俩字，如果有了，移动站设置完成，点两次【X】关闭。
不要断开与移动站的连接。
3、采集已知控制点的坐标。
点【5测量】，将移动站立到已知点上，使用小红旗进行一次采集或者使用【∑/n】平滑采集的方式测10次坐标，点【√】，输入点名，天线高。
继续【√】。
继续采集第二甚至更多个控制点。
4、参数计算。
点【3参数】→右上角【坐标系统】选【参数计算】。
计算类型选【四参数+高程拟合】→【添加】→源点通过选择测量的已知点的测量坐标。
中海达RTK简易操作流程
中海达Hi-RTK简易操作流程中海达RTK系列产品以其简单易懂、人性化的操作赢得客户好评，下面以GIS+手簿HI-RTK2.5道路版本为例，简要说明其操作流程。
一、软件界面HI-RTK为九宫格菜单，每个菜单都对应一个大功能，界面简洁直观，容易上手，如图1图1其中1、2、3、5项为重点使用项目，基本涵盖了碎部测量和各种放样功能，2.5版本增加了向导功能，该功能可以引导新手从新建项目开始到测量进行设置，由于其他版本并没有此项功能，因此本文重点说明如何用1、2、3、5项菜单完成一次测量工作的流程。
二、使用流程1、新建项目点击“项目”图标，进入项目设置界面，如图2图2点击“新建”图标，进入输入界面，如图3图32.5版本默认了将当天日期作为新建项目名称，如果不想用，也可以自己输入要用的名称，界面上的“向上箭头”为大小写切换，“123”为数字字母切换，输入完毕后点击“√”，新建项目成功，点击“×”，返回九宫格菜单。
如图4图42、设置参数点击九宫格菜单第三项“3.参数”进入参数设置界面，界面显示为坐标系统名称，以及“椭球、投影、椭球转换、平面转换、高程拟合、平面格网、选项”七项参数的设置，如图5图5首先设置椭球，源椭球为默认的“WGS84”，当地椭球则要视工程情况来定，我国一般使用的椭球有两种，一为“北京54”，一为“国家80”工程要求用哪个就选哪个，点击框后面的下拉小箭头选择。
再设置投影，方法为：点击屏幕上“投影”，界面显示了“投影方法”以及一些投影参数，如图6图6工程一般常用高斯投影，高斯投影又分六度带、三度带、一点五度带等，选什么要视工程情况而定，工程需要三度带就选三度带，需要注意的是如果工程需要一点五度带则要选择“高斯自定义”，选择方法也是点击显示框右边的下拉小箭头选择，选择好投影方法后，我们要修改的是“中央子午线”，修改方法是双击中央子午线的值，再点击右上角“×”旁边的虚拟键盘按钮，调出小键盘修改，注意修改后格式一定要和以前一样为×××：××：××.×××××E如图7图7温州三度带，中央子午线经度L=120度（此图为有七参数的情况下，坐标系统之间的转换）坐标系转换问题对于坐标系的转换，给很多GPS的使用者造成一些迷惑，尤其是对于刚刚接触的人，搞不明白到底是怎么一回事。
中海达RTK简要操作
中海达RTK简要操作步骤制作：中海达集团沈阳分公司技术员一GPS-RTK的简单原理：实时差分定位就是在一个已知点上安置一台GPS接收机〔基准站〕，利用已知坐标和卫星星历计算出观测值的校正值，并通过无线电通讯设备〔称之为数据链〕将校正值发送给移动中的GPS接收机〔移动台〕，移动台利用校正值对自己的GPS观测值进行矫正，以消除卫星钟差，接收机钟差，大气层电离层和对流层的折射误差，提高观测精度。
GPS-rtk应用此原理，工作需要做的三大部分：第一，把其中一个主机设为基准站，另外的设为移动台；第二，需要设置无线电传输方式〔即数据链传输方式〕，中海达F61是高端设备，提供了三种不同的传输方式：卡模式〔GSM〕，内置电台模式〔UHF〕，外挂数据链模式，其中卡模式又可选配GPRS,3G等不同的卡；第三，调整好基准站和移动台对应的数据链和差分电文格式让其能收发正常，求得参数，进行工作。
二中海达RTK基本操作步骤：就以F61〔1+1〕为例：注意：1 基站不变的情况(变的情况补充说明)，还有就是俩主机在正常锁定卫星的情况下〔这个会在下面的讲述中专门说硬件的设置〕2 记住这个步骤1-项目；2 GPS；5 测量；3-参数；5-测量；即12535的步骤，下面的操作按照这个步骤来的〔打钩的〕：如图：3 演示用的是卡模式的数据链，其他的在补充中说明（一）在到现场测量之前,我们可以完成的作业：搞清楚当地的中央子午线，东向加常数，当地椭球〔北街54还是国家80还是地方坐标系〕，投影方式〔三度带还是六度带或自定义〕————这些一般业主会提供。
（二）现场测量〔以第一次用rtk为例说明每一步的操作，当我们把参数求完，熟练之后大部分的步骤可省略〕1，先是1在手簿中打开Hi-rtk road软件：单机项目，新建一个项目：输入项目名称，再点击左上角项目信息，选坐标系统进去之后在点击椭球，在当地椭球中选中我们需要的坐标系统；图1-3所示：图一图二图三再点击投影，在投影方法中选当地的投影方式，一般三度带，在下面的中央子午线中输入当地的中央子午线，还有东向加常数，其他的千万不要改动。
中海达(华星)-RTK操作方法
RTK操作方法数据导出：打开软件-—项目-—项目信息——记录点库—-点击|“导出图标（最右下角图标）”——输入导出文件名称-—选择导出格式—-确定数据导入:打开软件——项目——项目信息—-放样点库-—点击｜“导入图标（最右下角倒数第二个图标)”——找到导入文件不限格式(可以是TXT，DA T,CSV）选择择确定——自定义数据格式如:点名，XYH，分隔符为逗号-—确定，完成外挂电台模式:基站：打开软件——GPS—-连接GPS——连接——基准站设置——平滑——数据链选择“外部数据链"-—其他差分模式RTK,电文各式RTCA，高度截止角5-16之间随便选择—-确定（设置成功OK)注意：此时仪器的状态为已知点,基站第三个灯为红色一秒闪一次，电台中间的的RX\TX灯为红色一秒闪一次移动站：接基准站设置完毕以后断开GPS——连接GPS——连接——移动站设置—-数据链选择“内置电台”频道与电台频道必须相同—-其他差分模式RTK，电文各式RTCA，高度截止角5—16之间随便选择——确定（设置成功OK)注意：此时移动站第三个灯为双色且一秒闪一次至此外挂电台设置完毕，可以开始测量手机卡模式（GSM）：基站：打开软件——GPS——连接GPS-—连接-—基准站设置——平滑—-数据链选择“内置网络，GPRS,运营商CMNTT，服务器IP202.96。
185。
34，端口9000,网络:ZHD，分组号0392+001,小组号001”--其他差分模式RTK，电文各式RTCA,高度截止角5—16之间随便选择—-确定(设置成功OK）注意：此时仪器的状态为已知点，并且仪器语音提示连上了移动站：接基准站设置完毕以后断开GPS-—连接GPS——连接——移动站设置——数据链选择“内置网络，GPRS，运营商CMNTT,服务器IP202。
96。
185.34，端口9000，网络：ZHD，分组号0392+001，小组号001”-—其他差分模式RTK,电文各式RTCA，高度截止角5—16之间随便选择——确定（设置成功OK)仪器功能键操作使用：长按I键开关机；单点F调节频道；（只有移动站调频道）双击F，三灯同时亮，可以进行模式调节即：基站，移动台,静态三者之家进行调节;长按F，三灯同时亮，可以对数据链进行调节,即外挂（仅仅是基站时候才会用到外挂），UHF，GSM之间进行切换；参数计算:参数——坐标系统，参数计算——四参数+高程拟合-—添加源坐标（一般直接采集）——输入目标坐标，重复操作第二个点——计算——应用——保存即可检校方法：查看缩放比例应该在1左右。
