Dell D600开机电路
电脑主板的开机电路和 CMOS电路详细分析
开机电路CMOS电路据主板的设计电路不同，主板的开机电路控制方式也不同，有的通过南桥直接控制，有的通过I/O芯片控制，也有的通过门电路控制。
不管开机电路控制方式如何，开机电路的功能都是相同的，即通过开机键实现电脑开机或关机。
24针电源接口开始工作后各针脚输出的电源情况如下:第1．2.12.13.针脚输出电压为橙3.3V；第4.6.21.22.23脚输出红5V电压；第9脚输出紫5V 待机电压（不论电脑是否开机子5V都有输出电压）；第10脚12V电压；第14脚输出输出蓝-12V电压；第16脚输出绿5V电压（当电源待机工作时输出+5V电压，当开机是输出0V 电压）；第20脚输出白-5V电压；第8脚输出+5V电压的PG信号由于复位电路，电源正常工作50ms—500ms后开始工作；其它各针脚接地。
1、南桥内部开机触发电路正常工作的条件：为南桥提供主供电。
主供电为2.5V-3.3V,一般是ATX电源待机电压通电过滤稳压器1117或1084等转换后向南桥供电，或直接由CMOS电池供电。
2、为南桥提供32.768khz的时钟频率，南桥内部的内置振荡器，外边连接一个32.768khz的晶振，当得到ATX电源供电或CMOS电池供电后，向南桥提供时钟频率。
3、开机触发信号。
在按下电源开机按键后，有开机键直接或或通过非门电路发送给南桥一个触发信号。
4、CMOS电池当主板关机后为主板南桥提供待机3V电池电压。
不开机测电源开关的3.3V 或5V 是否正常测南桥旁边的晶振是否起振，起振电压为0.5—1.6V检查电源开关到南桥或I/O 芯片或门电路是否有低电平输出CMOS 跳线是否正确检查电源插座第14脚或第16脚到南桥或I/O 芯片的线路是否正确南桥或I/O 芯片故障，更换南桥或I/O 芯片检查电源插座第9脚到南桥供电线路（注意稳压器和二极管等），修复故障更换损坏元件检查电源插座第9脚到电源开关之间的线路（注意三极管和二极管），修复故障将跳线调回正确位置检测晶振旁边的滤波电容及晶振是否损坏检查电源开关到南桥或I/O 芯片或门电路之间的线路，修复故障更换损坏元器件（三极管和二极管等）是是是是是是否否否否否否是开机电路检修流程开机电路检修思路流程主板不开机时主板的常见故障，造成开机故障的原因有；开机电路故障，和CPU 电路故障，一般时钟电路和复位电路很小导致不开机。
笔记本开机电路学习
1.工作机制
开机电路是主板中重要的单元电路，它的主要任务是看控制电源管理芯片，使其开启工作输出工作电压，为笔记本各个电路供电，进而使笔记本开始工作。
开机电路通过电源开关触发主板的开机电路，开机电路中的南桥芯片或是开机控制芯片对触发信号进行处理后，最终发出控制信号，控制信号触发电源供电电路开始工作，使电源供电电路向各级电路输出相应的工作电压，为其提供工作电压。
当关机时，按开关键的瞬间，开机键又被接地，3V电压经过开机键接地，此时开机键通过开机控制芯片的第32脚向开机控制芯片内部的触发电路发送一个由低到高的触发信号。此信号将开机控制芯片内部的触发电路触发，这时触发电路通过开你控制芯片的第18脚向南桥输出一个控制信号。接着南桥返回控制信号，此时开机控制芯片再向电源管理芯片发出关机控制信号。随后电源管理芯片停止向电源供电电路发送脉冲信号，电源供电路停止工作，笔记本关机。
开机原理图
) h* m! R3 G4 t( y
2 E. K4 k( j% y: ~ N6 ^3 T# J
在笔记本接入电池时或是适配器且没有按下开机键时，电池或电源适配器的电压经过电源供电电路转换电压后，为开机控制芯片，南桥芯片，电源管理芯片等提供待机电压。
当按下开机键的瞬间，开机键接地，3V的电压经过开机键接地。此时开机键的电压信号由低变高，产生一个开机触发信号。此开机触发信号经过二极管D7和开机控制芯片（KB926QF）的第32脚，被送到开机控制芯片内部的触发电路。经过触发电路的检测后，由开机控制芯片的第18脚（PBTN OUT#）输出一个控制信号到南桥（INH8M）的C2脚，（PBTN#）。接着南桥的芯片的AG23脚（SLP_S3#），AD18脚（SLP_S5#）向开机控制芯片的第6，14脚输出控制信号，开机控制芯片接受到控制信号后，从第121脚的输出高电平控制信号，控制电源供电电路工作，为笔记本电路提供正常的工作电压。

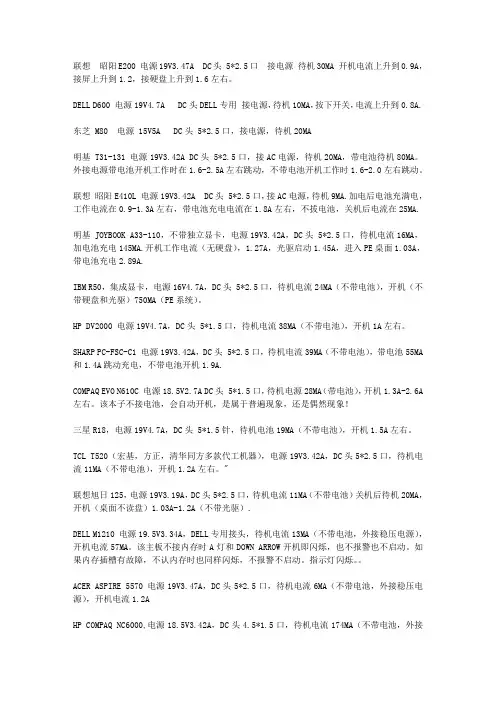

看电流修本本——常用笔记本静电电流汇总
联想昭阳E200 电源19V3.47A DC头 5*2.5口接电源待机30MA 开机电流上升到0.9A，接屏上升到1.2，接硬盘上升到1.6左右。
DELL D600 电源19V4.7A DC头DELL专用接电源，待机10MA，按下开关，电流上升到0.8A.东芝 M80 电源 15V5A DC头 5*2.5口，接电源，待机20MA明基 T31-131 电源19V3.42A DC头 5*2.5口，接AC电源，待机20MA，带电池待机80MA。
外接电源带电池开机工作时在1.6-2.5A左右跳动，不带电池开机工作时1.6-2.0左右跳动。
联想昭阳E410L 电源19V3.42A DC头 5*2.5口，接AC电源，待机9MA.加电后电池充满电，工作电流在0.9-1.3A左右，带电池充电电流在1.8A左右，不拔电池，关机后电流在25MA.明基 JOYBOOK A33-110，不带独立显卡，电源19V3.42A，DC头 5*2.5口，待机电流16MA，加电池充电145MA.开机工作电流（无硬盘），1.27A，光驱启动1.45A，进入PE桌面1.03A，带电池充电2.89A.IBM R50，集成显卡，电源16V4.7A，DC头 5*2.5口，待机电流24MA（不带电池），开机（不带硬盘和光驱）750MA（PE系统）。
HP DV2000 电源19V4.7A，DC头 5*1.5口，待机电流38MA（不带电池），开机1A左右。
SHARP PC-FSC-C1 电源19V3.42A，DC头 5*2.5口，待机电流39MA（不带电池），带电池55MA 和1.4A跳动充电，不带电池开机1.9A.COMPAQ EVO N610C 电源18.5V2.7A DC头 5*1.5口，待机电源28MA（带电池），开机1.3A-2.6A 左右。
该本子不接电池，会自动开机，是属于普遍现象，还是偶然现象！三星R18，电源19V4.7A，DC头 5*1.5针，待机电池19MA（不带电池），开机1.5A左右。
电脑开关电源原理及电路图
电脑开关电源原理及电路图2.1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源，无论是否开启，其辅助电源就一直在工作，直接为开关电源控制电路提供工作电压。
图1中，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。
C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。
TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。
L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。
C3和C4为高频辐射吸收电容，防止交流电窜入后级直流电路造成高频辐射干扰。
2.2、高压尖峰吸收电路D18、R004和C01组成高压尖峰吸收电路。
当开关管Q03截止后，T3将产生一个很大的反极性尖峰电压，其峰值幅度超过Q03的C极电压很多倍，此尖峰电压的功率经D18储存于C01中，然后在电阻R004上消耗掉，从而降低了Q03的C极尖峰电压，使Q03免遭损坏。
2.3、辅助电源电路整流器输出的300V左右直流脉动电压，一路经T3开关变压器的初级①~②绕组送往辅助电源开关管Q03的c极，另一路经启动电阻R002给Q03的b极提供正向偏置电压和启动电流，使Q03开始导通。
Ic流经T3初级①~②绕组，使T3③~④反馈绕组产生感应电动势(上正下负)，通过正反馈支路C02、D8、R06送往Q03的b极，使Q03迅速饱和导通，Q03上的Ic电流增至最大，即电流变化率为零，此时D7导通，通过电阻R05送出一个比较电压至IC3（光电耦合器Q817）的③脚，同时T3次级绕组产生的感应电动势经D50整流滤波后一路经R01限流后送至IC3的①脚，另一路经R02送至IC4（精密稳压电路TL431），由于Q03饱和导通时次级绕组产生的感应电动势比较平滑、稳定，经IC4的K端输出至IC3的②脚电压变化率几乎为零，使IC3内发光二极管流过的电流几乎为零，此时光敏三极管截止，从而导致Q1截止。
DELL D600维修二例(不显示、暗屏)
DELL D600维修二例
来源：迅维网笔记本维修讨论
1、DELL D600不显示维修
外接CRT正常显示，但屏不显示，说明故障出在液晶屏显示电路。
测屏线插座的15脚LCDVCC电压为0V，说明屏的3.3V供电没有到。
下面是LCDVCC电源产生电路：测Q10（为6引脚的N沟场管）的6脚（D极）有3.3V输入，4脚（S极）输出为0V，再测3脚（G极）为5.8V，说明Q10没有导通，损坏，更换Q10后，开机屏显示正常，修复结束。
见图1
2、DELL D600暗屏维修：
检测步骤：
1）先外接一个好灯管，开机灯管还是不亮；又测一下故障机的灯管是好的，
2）测高压板插座的供电情况，没有18V主供电。
说明故障出在主板上，
3）对照PDF图纸，找到屏线插座的10、11、12脚为高压板主供电脚，再一测电压仍为0V，顺着线路找到Q53(6引脚的P沟道场管)测其4脚（S极）有18V 输入，6脚（D极）输出为0V，再测其3脚（G极）为0V，说明Q53没有导通，损坏，更换，再开机正常显示，故障修复。
见图2
说明：如果没有Q53这样的场管，可将其DS积极直接联通也可解决问题。
附上DELL D600的图纸供大家参考。

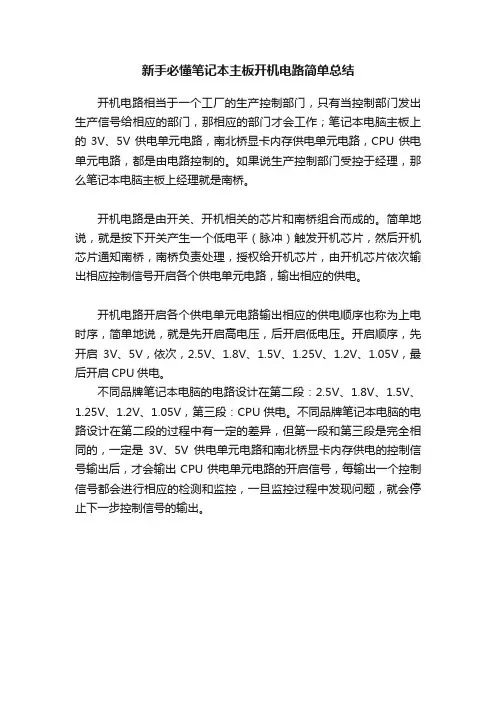

新手必懂笔记本主板开机电路简单总结
新手必懂笔记本主板开机电路简单总结
开机电路相当于一个工厂的生产控制部门，只有当控制部门发出生产信号给相应的部门，那相应的部门才会工作；笔记本电脑主板上的3V、5V供电单元电路，南北桥显卡内存供电单元电路，CPU供电单元电路，都是由电路控制的。
如果说生产控制部门受控于经理，那么笔记本电脑主板上经理就是南桥。
开机电路是由开关、开机相关的芯片和南桥组合而成的。
简单地说，就是按下开关产生一个低电平（脉冲）触发开机芯片，然后开机芯片通知南桥，南桥负责处理，授权给开机芯片，由开机芯片依次输出相应控制信号开启各个供电单元电路，输出相应的供电。
开机电路开启各个供电单元电路输出相应的供电顺序也称为上电时序，简单地说，就是先开启高电压，后开启低电压。
开启顺序，先开启3V、5V，依次，2.5V、1.8V、1.5V、1.25V、1.2V、1.05V，最后开启CPU供电。
不同品牌笔记本电脑的电路设计在第二段：2.5V、1.8V、1.5V、1.25V、1.2V、1.05V，第三段：CPU供电。
不同品牌笔记本电脑的电路设计在第二段的过程中有一定的差异，但第一段和第三段是完全相同的，一定是3V、5V供电单元电路和南北桥显卡内存供电的控制信号输出后，才会输出CPU供电单元电路的开启信号，每输出一个控制信号都会进行相应的检测和监控，一旦监控过程中发现问题，就会停止下一步控制信号的输出。
笔记本开机电路
笔记本开机电路开机电路是主板中重要的单元电路，它的主要是控制电源管理芯片，使其开启工作输出工作电压，为笔记本各个电路供电，使笔记本开始工作。
开机电路通过电源开关触发主板的开机电路，开机电路中的南桥芯片或是开机控制芯片对触发信号进行处理后，最终发出控制信号，控制信号触发电源供电电路使其工作，使电源供电电路向各级电路输出相应的工作电压，为其提供工作电压。
尽管笔记本电脑开机电路的设计与应用中元件及芯片的组合布局方式完全不相同，但实现的原理与目的始终是一致的。
也就是通过控制电源管理芯片来控制电源供电电路的开启与关闭，现实控制主板的开启与关闭。
开机电路组成1. 开机控制芯片笔记本中的开机控制芯片称EC(Embedded Controller),在开机的过程中它控制着绝大多数重要信号的时序。
开机芯片不论在开机还是关机状态下，它都处于工作状态，另外，开机控制芯片一般还负责笔记本的键盘和鼠标（也就是触摸板或是摇杆），监视电源适配器和电池的供电，完成电池充电,放电校正以及电池保护，系统电源监控，电池安全监控，各种温度的监控等。
2. 南桥芯片大部分笔记本的南桥内部都包含有一个开机触发电路，该触发电路在接受到开机控制芯片发来的触发信号（PWERBTN#）后，向电源管理芯片输出一个控制信号，使电源供电电路开始工作，输出各个电路所需的工作电压。
3. 南桥内部触发电路正常工作的条件包括一下几个：○1.为南桥提供主供电。
供电电压为2.5V-3.3V，一般都是由CMOS电池供电或是待机电压供电。
○2.提供32.768kHz的时钟信号。
南桥或是开机控制芯片的内部内置了振荡器，外部连接了一个32.768kHz的晶振，在得到电源供电或是CMOS电池供电后，向南桥提供一个触发信号。
○3.开机信号的触发，在按下电源开关键后，由开机控制芯片给南桥提供一个触发信号。
当满足上面的3个条件后，南桥内部的触发电路就会工作。
开机电路工作原理由于各个笔记本电脑厂商不用，开机电路形式会有所不同，但基本电路原理相同。
dell d600上电时序图
1. Come from USIO1 P25 2. U71 Pin 2 LAN power control P46
+3V_SRC
T13 Q69 PIN 1,2,5,6 U25 PIN 2 C235 C253 PIN 1 1. MAX1632-controler and LAN power source P46 2. Source of +3VRUN P47
good P40 4. PU4-SC1486---+1_8VRUN P45 5. Driver of 5,3,1.5v run P47 6. Turn on U37 U42 ATI power P48
+1_5VRUN 1.
T25 Q81 PIN 4 AGP NhomakorabeaPower Interface-U80 P7,8 2. U81-SN Power P11 3. ATI-AGPX4
+3V_LAN
T15 Q196 PIN 3 C1669 PIN 1 U128 PIN 8 1. MINI-PCI-Wake on LAN P23 2. 5702-U127 U128 power and signal P35 3. LAN JACK
--P36 4. Q72 Pin4 generate from +3V_SRC. +5VSUS T16 U22 PIN 1,2,19,32 Q77 PIN 1,2,5,6 Q61 PIN 5,6,7,8 1. V5REF_SUS U81-SB P11 2. LCD connector P18 3. Cardbus power P22 4. J5-IO/B
+3VSUS
T14 U22 PIN 16 U42 2,4 1. Power of U108 U109---PCIRST# P9 2.ICH4 Power P11 3. Pull high of SUS_STAT# P15 4. OZ711 Power P22 5. MINI PCI interface MIPIACT# signal Pull high P23 6. MDC connector -P24 7. IR connector power P30. 8. U116 power—BREATH_LED P31 9. Thermal P32 10. Pull high of SPK_SHUTDOWN#---U69 P33 11. Power of U26-DOCKED signal P39 12. Power good P40 13. 1.5V_PWRGD 1.25V_PWRGD Pull high P45 14. ICH4 SM and PM block P10 15. USIO1 P26 16. RI0# signal pull high—SIO P27 17. MAX1632-Q97 P46 18. U42 Vin---M7_MEM P48
笔记本系统供电电路详细.
系统板供电电路 3.3.1 整机系统供电方框图 :如图 3-20所示图 3-20 整机系统供电方框图 3.3.2 保护隔离电路1.典型 MAX1632公版电路:如图 3-21所示图 3-21 MAX1632公版电路图 2. 三点定位修保护电路:如图 3-22所示图 3-22 典型保护隔离电路(1 MAX1632工作过程如图 3-21/2所示,插上电源适配器,16V 电压来到了第③点分几路,一路来到 Q1的漏极,二路通过10Ω电阻来到 22脚,三路来到 Q3的漏极,这时芯片不工作,当 23脚接到高电平(3.3V-5V或直接通过电阻连于电源时,芯片开始待机,待机时将产生如下电压 21脚 VL5V, 9脚为基准电压 2.5V, VL5V 电压分成几路分别到给芯片自身及其它芯片作为待机电压, 一路给 1.8V/2.5V产生电路作为其待机电压,二路给 CPU 核心电压产生电路作为其待机电压,三路给了充电电路,四路通过 D1、D2给了芯片BST 端,作为内部高端驱动器的电源,五路经内部给了低端驱动器作为工作电源, 这时机器处于一触即发的准备工作状态,待机状态各引脚的待机电压如下:V+16V;当(7 (28接收到 3.3V 或 5V 高电平且保持不变时,芯片 VL5V 开始正常工作,内部的四个驱动器输出方波脉冲去 SHDN 大于或等于 3.3V 推动外部所接的 4个场效应管导通工作,这时 4个 BST 4.7V 场效应管相当 4只可变电阻进行分压,输出3.3V 、5V、DL5V 电压,当输出电压或负载电流发生变化,其变化会通 REF 2.5V 经CSH、CSL、FB 引脚反馈给芯片内部,内部自动调整方波幅度及脉宽大小,最终达到 3.3V、5V 电压的稳压输出,当负载过压或过流时,其反馈会让芯片自动切断输出,最终达到保护负载及电源本身的目的。
(2MAX1632正常工作时部分引脚电压:(3 MAX1632的好坏判断:如图 3-23所示图 3-23 MAX1632好坏判断流程图(4MAX1632阻值法测好坏:(注非在线测量如图 3-24所示TPS2052 图 3-24 MAX1632阻值测量示意图(5 MAX1632检修流程图:如图 3-25所示图 3-25 MAX1632检修流程图3. LTC 1628G/LTC1628引脚定义:如图 3-26所示Run/SS1 Run/SS2:软启动运行控制输入和短路,检测定时器的多用引脚,过流停机保护也通过这些引脚实现。
dell d600电路图
HD#[0..63]
R867 schould be close to ICH4
HD#[0..63] 6 THERMTRIP# IERR# CPUPWRGD R867 R538 R539 56 56 332/F TCK TRST# R544 R546 27 680
A
VTT
Banias
1 OF 3
A
R546 should be place within 2" of the processor ; others place near ITP
Reset circuit RTC BATTERY
GND AGND GNDP
ALL PAGES
DIGITAL GROUND AUDIO GND CPU POWER GND CHARGER GND DC/DC POWER GND COMBO CONN GND
D
Battery Selector & Charger CPU Power
RUN_ON SUS_ON
RUN_ON
B
21 22 23-24 25-26 27-28 29 30-31 32 33-34 35-36
C
SUS_ON HDDC_EN# MODC_EN# FDD/LPT# FAN_OFF/ON# RUN_ON
MINI-PCI & MDC CONN
SIO SERIAL & PARALLEL FLASH
TOUCH PAD & SWITCH&LED FAN & THERMAL AC97 CODEC & connector LAN(KENAI32-LAVON) & JACK
FIR
C
37 38-39 40 41 42-43 44 45 46 47
【精品】delld600系列上电原理(很详细)
关于场效应管符号的说明：
D G S D
D
D
B
G S
B
G S
B
G S
N沟道增强 型MOS管， 衬底箭头向 里。漏、衬 底和源、分 开，表示零 栅压时沟道 不通。
表示衬底 在内部没 有与源极 连接。
N沟道耗 尽型MOS 管。漏、 衬底和源 不断开表 示零栅压 时沟道已 经连通。
N沟道结 型MOS管。 没有绝缘 层。
no VCC1_PWROK=H
Check pwr_sw#=low pulse
Check U20 PIN2 no Check Dash board no
Check USIO1pin B13
Check SUS_ON=H no
Check +3vsrc=3.3v
Check u25 PIN3=H
二. JMX上电时序
6 5 4 3 2 1
UGS(off) 4 3 2 1 0
D
+++++++++ N+ N+
I DSS
S iO 2 G S B
夹断电压
P 型衬底 B
U GS/V
当UGS=0时，对应的漏极电流用IDSS表示。当UGS＞0时，将使ID进一 步增加。UGS＜0时，随着UGS的减小漏极电流逐渐减小，直至ID=0。对 应ID=0的UGS称为夹断电压，用符号UGS(off)表示，有时也用UP表示。N沟 道耗尽型MOSFET的转移特性曲线如右上图所示。
第四章 Notebook电源
• 一基本知识 • 笔记本的高度集成化对电源输出电压和功 率的稳定性要求越来越高.PWM(pulse wide model)电源无疑是各个厂商的首选. • 以下将从基本功率MOSFET的工作原 理,NOTEBOOK的上电时序及结合分析实际 的电源电路的原理等方面入手阐述 Notebook的上电过程．
Dell D600开机电路
开机过程：
1、I/O输出高电平给U73或门，再由U73或门给MAX1632的23脚一个高电平；
2、I/O输出高电平直接给MAX1632的7脚；
3、1632有供电从21脚输出5V线性电压并返回给28脚一
个高电平信号。
以上3点都为高电位时MAX1632工作并输出3Vsus、5Vsus系统供电，当有sus系统供电后南桥的供电芯片SU1486先工作（只要有供电，南桥供电芯片SV1486自控输出供电），然后I/O从D13输出运行电压控制信号，控制产生5V、3.3V、1.5VRUN电压（运行电压），5VRUN运行控制电压驱动内存供电芯片SC1486输出供电，当所有供电正常后输出PG信号给U77与门电路（与I/O、B13来的信号相遇）后驱动1715和1476输出北桥CPU供电。
待机电压一般为0.02A 0.1A以内U92、U68、U94坏
0.1A以上I/O、BIOS坏
7脚没有查I/O（晶振）、BIOS（供电）
23脚没有查U73、电阻
不开机检修：1、查待机电压是否正常；
2、在确保I/O、MAX1632有供电判断是I/O
问题还是MAX1632问题
判断方法：按开关测MAX1632的第7脚是否有高电位
1、有高电位证明I/O和BIOS好，再测23脚是否有
高电位，没有即U73或门坏，有但没出3V、5V
为MAX1632坏
2、无高电位：I/O或BIOS有问题，先测I/O和BIOS
供电，I/O测电容，BIOS测电阻是否有电压，如
果正常先刷BIOS后接I/O
开机易出故障点：I/O、BIOS、U73或门、MAX1632的22
脚电阻
DellD600的BIOS容易坏，通常先刷BIOS（SMSC芯片的I/O、BIOS参与开机）。
D600通病维修
D600通病维修排行榜收藏打印发给朋友举报发布者：zunzhi热度70票浏览92次【共0条评论】【我要评论】时间：2010年12月02日11:54D600通病维修D600不充电维修：一般的是SMSCIO坏了，导致不能充电，量MAX1645上电感的电压大约为3。
5V 左右，因为SMSCIO为1645芯片的控制芯片。
还有可能为电源口的电感和MINPCI 的D108坏所致D600通病维修2用电池能开机，用电源不能开机：一般的为电源口的保护隔离管Q49坏所致，还有可能为四个脚的电感虚焊所致，因为用电池能开机说明主机大部分电路是正常，只能是保护隔离电路出现故障D600通病维修3D600按开关键，三灯一闪就灭一般为网卡控制芯片U127虚焊所致，故障原因是由于插USB或网卡用力不均造成的，加焊这芯片即可DELL到处都短路维修方法一个比较老的机子不知道客户是什么问题！拿过来都开不了机要掉电。
我查显卡。
和北桥都在段路。
因为我维修都比较冲动一下就把显卡。
北桥取下来结果还是段。
后来我就郁闷了撒！查了半天结果内存旁边一个电容坏了。
换上就OK 了今天修了一台D600DELL D600插适配器,适配器灯灭待机电流4.9A,短路查3.3V短路后换与3.3V对应的双MOS管,OKDELL D600不开机的维修经验今天接一台DELL D600不开机,外接电源待机0.01,按开机按钮无任何反映,也没有任何指示灯亮,测开机按钮SW4也没有开机电压,经过跑线路查板上有POWER_SW#开机5V电压,短接C1366,机器开机,装上开关条,量SW4依然无开机电压,经过仔细检查,发现是J2有虚焊,补焊后,再次装上开机条,开机OK 因修此机走了不少弯路,发此经验给修D600不开机的朋友以作借鉴,本机待机无3,5V电压(MAX1632)DELL D600密码蕊片位置蕊片型号是:24LC04B 在主板BIOS旁边的一个8角蕊片,在PC卡蕊片和EC蕊片附近,因我没有相机不能传图片了,请见谅戴尔D600最常见的一个故障BIOS芯片39VF080(28F008)损坏，现象是电流站不住或者不能加电，原因是外接电源适配器三根线短路造成的，另外这个故障还烧L77和一个双二极管D108，芯片资料在附件里面。
笔记本 待机和开机电路
待机和开机电路1.待机电路讲解在开机键上没有高电平电压时，待机电路没有输出+3V或5V电压的情况下需要检修待机电路，待机电路通常采用一片待机芯片，待机芯片常用线性稳压集成电路，常见待机芯片有五脚的、六脚的和八脚的三种。
待机电路有两大作用：●只供给主板上需要待机电压的设备（芯片），为3.3V/5V的直流电压。
●给快捷键键提供高电平。
待机芯片具如下特点：●一个引脚接主供电，一个引脚输出3.3V或5V电压。
●待机芯片为在不开机的时候就输出3.3V或5V电压。
●待机芯片为开机电路提供3.3V或5V电压，因此待机芯片通常靠近开机芯片。
●从开机按键往回找，可以找到待机芯片。
很多笔记本电脑的开机键是通过键盘芯片和排线连到主板，连线比较复杂，查找不方便，可以根据其外形和位置查找。
●若开机电路中的3.3V或5V电压正常，说明待机芯片工作正常。
●待机电路的好坏可根据测量开机键上的电压来判定。
测开机按键上是否有3.3V或5V电压，IBM的待机电压为5V，SONY的待机电压为3.3V。
2.IBM T30待机电路分析IBM T30待机电路如图。
完整的电源供接请参见附录1.1.电源输入电路笔记本电脑的电源输入电路一般有三路。
第一路的由电源适配器经保护隔离电路输出的VINT16电压，此电压经隔离二极管VD10后，输出约为16V的电源电压。
第二路的由主电池经保护隔离电路输出的M-BA T-PWR电压，此电压经保险F9后送到隔离二极管VD19后，输出约为12V的电源电压。
第三路的由从电池经保护隔离电路输出的S-BA T-PWR电压，此电压经保险管F10后送到隔离二极管VD23后，输出约为12V的电源电压。
三路中有一路电压R629送到待机芯片的第5脚，由于电源适配器的电压高于电池电压，所以当插上电源适配器时，由电源适配器给待机电路供电，没有插上电源适配器时，由电池给待机电路供电。
属于并联关系，所以这三路供电之中只要有一路的供电正常，待机电路就能正常工作。
电脑主板开机电路检修讲解
电脑主板开机电路检修讲解一、怀疑主机电源好坏：首先接好电源，按下开关，如果不能通电，再把主机的电源拔下来，用镊子把电源的绿线和黑线短路，看电源风扇转不，如果转，说明电源是好的，故障在主机方面。
怀疑主机开关好坏：再把ATX电源线和主板接好，把主板上的开关针、复位针等拔起，用镊子短路开关针触发电源开关，看能不能开机，如果能，就说明是主机箱的开关坏，把主机箱开关拆出清洗。
如果短路开关针触发电源还是不能开机，说明主板真的不能触发开机，把主板从机箱里拆出来检修。
把主板拆下来，先把板上的灰尘清扫干净，以免防碍检修。
先目测一下，看主板上面有无元器件烧坏，鼓包，电脑板上有无烧焦、断线的。
把主板放好，插上假负载，插好电源，测试卡，做好检修准备。
二、、当主板不通电时，首先通过强加电法定位主板不通电的具体故障电路。
也就是说直接短路接绿线和黑线。
如果此时可以加电开机说明故障在软开机电路本身。
如果此时不可以加电，说明有严重的短路现象。
ATX电源内部保护，它不允许自己所输出的电压对地，所以电源内部自动保护了。
可能短路的有红线短路，黄线短路，紫线短路或者是CPU的主供电端短路。
以上的短路现象，在实际主板故障中出现任何一种都会出现强行加电而加不上电。
对于红线短路可能的原因有主板上某个场效应管短路或者是电源管理器短路，还有门电路短路或者是I/O短路，还有南桥短路，也有可能是5V滤波电容短路。
测一下5V ATX对地数值或测供电管对地数值看是否对地短路了。
正常的对地数值是380欧姆左右，那么你明显测供电管对地0欧姆或接近0欧姆左右，这时候肯定是说主板出现芯片对地短路现象造成ATX保护。
对于黄线12V短路通常是电源管理本身和12V滤波电容短路，对于12V短路也有可能是串口芯片有问题。
对于紫线短路可能是南桥、I/O、场效应管和门电路，以及紫线滤波电容和紫线稳压二极管造成。
对于CPU主供电短路可能是场效应管，电源管理器和主供电滤波电容。
对于P4的主板，CPU主供电短路也有可能是北桥短路。
系统供电电路
信号输出端在开机瞬间有无波形信号，如果在开机瞬间有波形输出，并且立即消失，这说明
MAX1631 基本正常，故障一般是反馈端外接的元器件损坏或者是滤波电容器以及场效应管短
路造成过流保护；若开机瞬间没有波形信号输出，说明故障系 MAX1631 本身损坏，更换
MAX1631 即可排除故障。若 MAX1631 的○22 脚供电不正常，也会导致电路不工作。另外，若出 现不能开机的情况，还需要检查 MAX1631 的 ○7 、○23 、○28 、○10 脚的控制信号是否正常。
○6
SYNC
振荡器频率控制端
○7
TIME/ON5 5V 的开启信号输入
○8
GND
接地
○9
REF
2．5V 基准电压输出端
○10
SKIP# 逻辑控制信号输入端
○11
RESET 低电平复位信号输出端
○12
FB5
5V 反馈信号输入端
○13
CSL5
5V 电流检测反向输入端
○14
CSH5
5V 电流检测正向输入端
○6
SYNC
振荡器频率控制端，正常工作时，输出 5V 的偏置电压
○7
TIME/ON5
5V 开启信号输入端，通常连接 I/O 控制芯片，作为开机控制端
○8
GND
接地
○9
REF
2.5V 基准电压输出端
○10
SKIP#
逻辑控制信号输入端，当为高电平时，处于逻辑控制空闲模式
○15
SEQ
输出电压顺序控制端。该引脚接低电平时，5V 提前于 3.3V 电压输出；该引脚接 21
脚时，3.3V 提前于 5V 电压输出；该引脚接基准电压时，输出电压受 7 脚控制
主板开机电路
主板开机触发电路维修实例1. 故障现象：硕泰克 SL-85DR2主板不加电维修过程：按照开机电路的检修流程检修发现I/O（67脚）PSOUT（#），输出信号为0.8V，此电压为由南桥提供受I/O控制，正常情况下点开机时此点由3.3V到0V的跳变，根据笔者多年的维修经验,这种情况大多数是因为南桥待机电压3.3V供电不正常或南桥内部短路造成待机电压过低,加电后用手触摸南桥并没有温度，一般情况下如果是南桥短路在没有开机之前南桥表面会有一定温度，南桥没有发烫应首先从南桥待机电压3.3V的产生电路开始入手，大多数主板南桥的3.3V待机电压都是由稳压器产生，如1084、1117等，经查找南桥边并无稳压器这类的管子，于是用万用表二极管档查找3.3V供电源头发现其与一八脚芯片相连，仔细观察其型号为A22BA（Q29）如6-3所示，此芯片是一个八脚的场效应管，内部集成两个场效应管，南桥的3.3V待机电压是由此管提供，测量A22BA（Q2）的S极为0.8V，DG为5V，G极为5V，S极输出0.8V是不正常的，这种情况也有可能是Q29输出端短路，测S极的对地数值正常，于是更换Q29加电后再测I/O芯片67脚，PSOUT信号为3.3V点开机时有跳变（3.3-0V）加上显示之后开机正常故障排除。
补充：硕泰克此款主板不加显卡不开机，在AGP接口边有一跳线JP2，跳1-2必须加显卡才能开机，跳2-3，不加显卡也可开机，此跳线没有跳线说明，希望大家在修到此款主板应引起注意，以免造成不必要的麻烦。
如图6-3 SL -85DR2主板开机触发电路2．故障现象：P6VXM2T（威盛芯片组）主板不加电检修过程：经检查发现PWR-SW待机电压为1.2V，正常情况下应为3.3V以上，此电压变低大多数为南桥损坏或与其相连的门电路短路，首先用万用表档测PWR开关正极的对地数值为120Ω，正常应为600以上，说明此电路有明显短路的地方，经查找电路PWR正极通过R217（680）的限流电阻连接R213（472）的上位电阻，在经过C99电容滤波最后进入南桥，首先排除C99短路，拆下C99再测量PWR正极的对地数值还是120，这种情况可能是南桥短路，为了证实是不是南桥内部短路造成PWR开机电压过低，拆下R217，在测R217两端的对地数值，发现进南桥一边的对地数值为600多，说明故障不在南桥，在仔细查找线路发现PWR正极还与一门电路（U11）相连,此门电路的型号为74HCT74如图6-4所示，更换此门电路芯片，故障排除。
电脑开关电源原理及电路图
电脑开关电源原理及电路图2.1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源，无论是否开启，其辅助电源就一直在工作，直接为开关电源控制电路提供工作电压。
图1中，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。
C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。
TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。
L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。
C3和C4为高频辐射吸收电容，防止交流电窜入后级直流电路造成高频辐射干扰。
2.2、高压尖峰吸收电路D18、R004和C01组成高压尖峰吸收电路。
当开关管Q03截止后，T3将产生一个很大的反极性尖峰电压，其峰值幅度超过Q03的C极电压很多倍，此尖峰电压的功率经D18储存于C01中，然后在电阻R004上消耗掉，从而降低了Q03的C极尖峰电压，使Q03免遭损坏。
2.3、辅助电源电路整流器输出的300V左右直流脉动电压，一路经T3开关变压器的初级①~②绕组送往辅助电源开关管Q03的c极，另一路经启动电阻R002给Q03的b极提供正向偏置电压和启动电流，使Q03开始导通。
Ic流经T3初级①~②绕组，使T3③~④反馈绕组产生感应电动势(上正下负)，通过正反馈支路C02、D8、R06送往Q03的b极，使Q03迅速饱和导通，Q03上的Ic电流增至最大，即电流变化率为零，此时D7导通，通过电阻R05送出一个比较电压至IC3（光电耦合器Q817）的③脚，同时T3次级绕组产生的感应电动势经D50整流滤波后一路经R01限流后送至IC3的①脚，另一路经R02送至IC4（精密稳压电路TL431），由于Q03饱和导通时次级绕组产生的感应电动势比较平滑、稳定，经IC4的K端输出至IC3的②脚电压变化率几乎为零，使IC3内发光二极管流过的电流几乎为零，此时光敏三极管截止，从而导致Q1截止。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开机过程：
1、I/O输出高电平给U73或门，再由U73或门给MAX1632的23脚一个高电平；
2、I/O输出高电平直接给MAX1632的7脚；
3、1632有供电从21脚输出5V线性电压并返回给28脚一
个高电平信号。
以上3点都为高电位时MAX1632工作并输出3Vsus、5Vsus系统供电，当有sus系统供电后南桥的供电芯片SU1486先工作（只要有供电，南桥供电芯片SV1486自控输出供电），然后I/O从D13输出运行电压控制信号，控制产生5V、3.3V、1.5VRUN电压（运行电压），5VRUN运行控制电压驱动内存供电芯片SC1486输出供电，当所有供电正常后输出PG信号给U77与门电路（与I/O、B13来的信号相遇）后驱动1715和1476输出北桥CPU供电。
待机电压一般为0.02A 0.1A以内U92、U68、U94坏
0.1A以上I/O、BIOS坏
7脚没有查I/O（晶振）、BIOS（供电）
23脚没有查U73、电阻
不开机检修：1、查待机电压是否正常；
2、在确保I/O、MAX1632有供电判断是I/O
问题还是MAX1632问题
判断方法：按开关测MAX1632的第7脚是否有高电位
1、有高电位证明I/O和BIOS好，再测23脚是否有
高电位，没有即U73或门坏，有但没出3V、5V
为MAX1632坏
2、无高电位：I/O或BIOS有问题，先测I/O和BIOS
供电，I/O测电容，BIOS测电阻是否有电压，如
果正常先刷BIOS后接I/O
开机易出故障点：I/O、BIOS、U73或门、MAX1632的22
脚电阻
DellD600的BIOS容易坏，通常先刷BIOS（SMSC芯片的I/O、BIOS参与开机）。
