伺服电机控制原理
伺服电机控制原理
伺服电机控制原理伺服电机是一种可以精确控制位置、速度和加速度的电机，广泛应用于工业自动化、机器人、医疗设备等领域。
了解伺服电机控制的原理对于工程师和技术人员极为重要。
本文将介绍伺服电机控制的基本原理和常见控制方法。
1. 伺服电机基本原理伺服电机由电机、传感器和控制器组成。
传感器用于检测电机的实际状态，控制器根据传感器的反馈信号调整电机的输出来实现精确控制。
伺服系统通常采用闭环控制，即控制器持续调整电机输出直至达到期望状态。
2. 伺服电机控制方法2.1 位置控制在位置控制中，控制器会比较传感器反馈的位置信号和期望位置信号，并根据误差信号调整电机输出。
位置控制通常采用PID控制器，通过比例、积分和微分三个参数来调节电机输出，使实际位置尽可能接近期望位置。
2.2 速度控制速度控制是调节电机输出使其达到期望速度的过程。
控制器比较速度传感器的反馈信号和期望速度信号，根据误差信号调节电机输出。
速度控制通常采用PID控制器，通过调节PID参数来控制电机速度。
2.3 加速度控制在需要快速响应和精准控制的场合，加速度控制非常重要。
控制器根据加速度传感器的反馈信号和期望加速度信号调节电机输出，以实现快速、平滑的加速和减速过程。
3. 伺服电机控制应用伺服电机控制在工业生产线、机械臂、自动化设备等领域得到了广泛应用。
通过精确的位置、速度和加速度控制，伺服电机可以完成各种复杂的任务，提高生产效率并降低人工成本。
结论伺服电机控制原理是现代工业自动化的核心技朧。
通过了解伺服电机的基本原理和控制方法，工程师可以设计出性能优越的伺服系统，满足各种精密控制需求。
希望本文对您理解伺服电机控制原理有所帮助。
以上就是关于伺服电机控制原理的介。
伺服电机控制原理

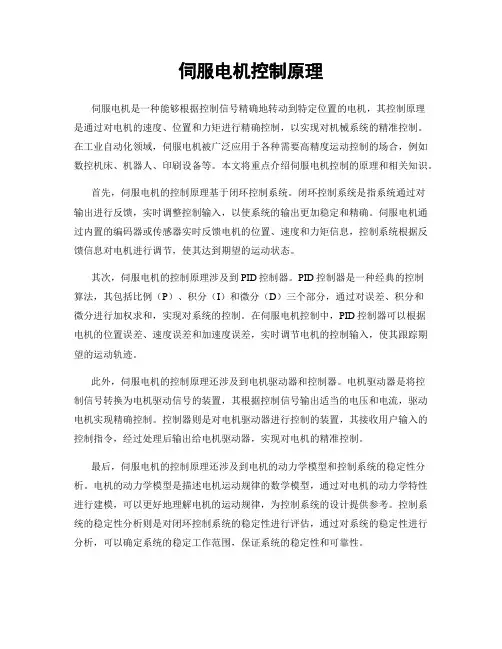

伺服电机控制原理伺服电机是一种能够根据控制信号精确地转动到特定位置的电机，其控制原理是通过对电机的速度、位置和力矩进行精确控制，以实现对机械系统的精准控制。
在工业自动化领域，伺服电机被广泛应用于各种需要高精度运动控制的场合，例如数控机床、机器人、印刷设备等。
本文将重点介绍伺服电机控制的原理和相关知识。
首先，伺服电机的控制原理基于闭环控制系统。
闭环控制系统是指系统通过对输出进行反馈，实时调整控制输入，以使系统的输出更加稳定和精确。
伺服电机通过内置的编码器或传感器实时反馈电机的位置、速度和力矩信息，控制系统根据反馈信息对电机进行调节，使其达到期望的运动状态。
其次，伺服电机的控制原理涉及到PID控制器。
PID控制器是一种经典的控制算法，其包括比例（P）、积分（I）和微分（D）三个部分，通过对误差、积分和微分进行加权求和，实现对系统的控制。
在伺服电机控制中，PID控制器可以根据电机的位置误差、速度误差和加速度误差，实时调节电机的控制输入，使其跟踪期望的运动轨迹。
此外，伺服电机的控制原理还涉及到电机驱动器和控制器。
电机驱动器是将控制信号转换为电机驱动信号的装置，其根据控制信号输出适当的电压和电流，驱动电机实现精确控制。
控制器则是对电机驱动器进行控制的装置，其接收用户输入的控制指令，经过处理后输出给电机驱动器，实现对电机的精准控制。
最后，伺服电机的控制原理还涉及到电机的动力学模型和控制系统的稳定性分析。
电机的动力学模型是描述电机运动规律的数学模型，通过对电机的动力学特性进行建模，可以更好地理解电机的运动规律，为控制系统的设计提供参考。
控制系统的稳定性分析则是对闭环控制系统的稳定性进行评估，通过对系统的稳定性进行分析，可以确定系统的稳定工作范围，保证系统的稳定性和可靠性。
综上所述，伺服电机控制原理涉及到闭环控制系统、PID控制器、电机驱动器和控制器、电机的动力学模型和控制系统的稳定性分析等内容。
了解伺服电机的控制原理对于工程师和技术人员来说至关重要，只有深入理解伺服电机的控制原理，才能更好地应用伺服电机进行精准控制，实现工业自动化和智能制造的目标。
伺服电机的控制原理有哪些
伺服电机的控制原理有哪些伺服电机是一种能够实现精确控制和定位的电机。
它通常由电机、编码器、控制器和驱动器等组成。
伺服电机的控制原理涉及到控制理论和电机驱动技术等多方面知识。
下面将介绍几种常见的伺服电机控制原理。
1.位置控制原理：伺服电机的位置控制是指控制电机达到特定位置的能力。
在位置控制中，编码器用于检测电机的实际位置，并将其与目标位置进行比较。
控制器根据差异信息计算出控制信号，将其发送至驱动器，驱动器根据控制信号驱动电机转动，直到实际位置与目标位置相等。
2.速度控制原理：伺服电机的速度控制是指控制电机达到特定速度的能力。
在速度控制中，编码器用于检测电机的实际速度，并将其与目标速度进行比较。
控制器根据差异信息计算出控制信号，将其发送至驱动器，驱动器根据控制信号调整供电电压以调整电机的转速。
3.力/力矩控制原理：伺服电机的力/力矩控制是指控制电机施加特定力或力矩的能力。
在力/力矩控制中，需要将引导反馈的传感器与编码器配合使用。
控制器通过对比输入的期望力/力矩信号和传感器反馈的实际力/力矩信息，计算出控制信号，以调整电机的输出力或力矩。
4.增量式控制原理：5.PID控制原理：伺服电机的PID控制是指使用PID控制器对电机进行闭环控制。
PID 控制器通过比较目标值和反馈值的差异，计算出比例、积分和微分三个方面的控制信号，以调整电机的输出。
通过调整PID参数，可以实现快速响应、稳定性和抗干扰能力。
总结：伺服电机的控制原理涉及到位置、速度、力/力矩、增量式和PID控制等方面。
不同的应用场景和要求可能需要采用不同的控制原理。
通过合理选择编码器、控制器和驱动器等组件，并设置合适的控制参数，可以实现对伺服电机的精确控制。
伺服电机及其控制原理
伺服电机及其控制原理伺服电机是一种能够根据外部控制信号来实现准确位置控制的电动机。
它通过搭配编码器或传感器，能够反馈运动信息，实现高精度的运动控制。
伺服电机广泛应用于机器人、自动化设备、工业生产线以及医疗仪器等领域。
伺服电机的工作原理可以简单描述为：通过控制器将目标位置和当前位置进行比较，计算出位置偏差，并通过电机驱动器控制电机旋转，使得位置偏差最小化，从而实现精确的位置控制。
通常情况下，伺服电机控制系统由以下几个主要组成部分构成：1.电机：伺服电机通常采用直流电机或交流电机，有时也会采用步进电机。
电机的类型和规格取决于具体的应用需求。
2.编码器或传感器：它们负责检测电机的位置或运动状态，并将这些信息反馈给控制器。
编码器可以采用不同的工作原理（如光电式、磁电式等），用于提供高精度的位置反馈。
3.控制器：控制器是伺服系统的核心部件，其功能是接收来自外部的指令信号，并输出给电机驱动器。
控制器通常采用微处理器或数字信号处理器（DSP）来实现控制算法，并与编码器/传感器配合使用，实现位置反馈和误差校正。
4.电机驱动器：电机驱动器负责将来自控制器的指令信号转化为电流或电压输出，控制电机的旋转。
电机驱动器通常包含功率放大器、保护电路和信号转换电路等部分。
伺服电机的控制原理基于闭环反馈控制的思想，主要包括位置控制和速度控制两个方面。
对于位置控制，控制器将目标位置与当前位置进行比较，并计算出位置误差。
根据误差大小和方向，控制器调整输出信号，通过电机驱动器控制电机的旋转，使得位置误差最小化。
位置反馈信号由编码器或传感器提供，控制器通过比较反馈信号和目标位置来实现闭环控制。
对于速度控制，控制器将目标速度与当前速度进行比较，并计算速度误差。
根据误差大小和方向，控制器调整输出信号，通过电机驱动器控制电机的转速，使得速度误差最小化。
速度反馈信号通常由编码器或传感器提供，控制器通过比较反馈信号和目标速度来实现闭环控制。
在实际应用中，伺服电机控制系统还需要考虑加速度、阻尼等因素，以实现更加精确的运动控制。
伺服电机工作原理

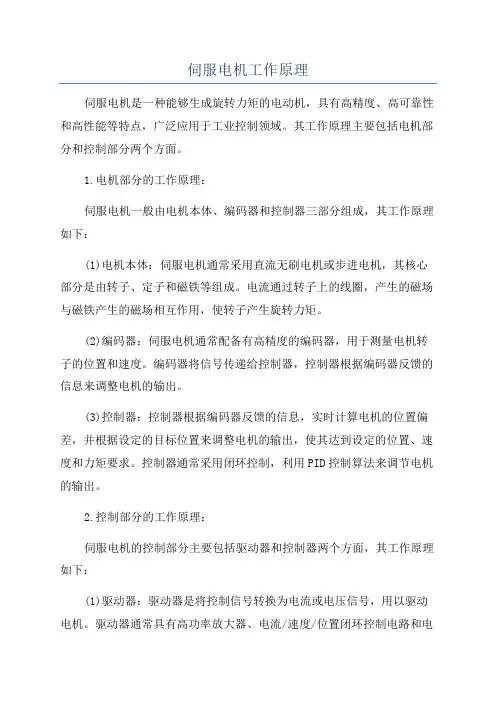

伺服电机工作原理伺服电机是一种能够生成旋转力矩的电动机，具有高精度、高可靠性和高性能等特点，广泛应用于工业控制领域。
其工作原理主要包括电机部分和控制部分两个方面。
1.电机部分的工作原理：伺服电机一般由电机本体、编码器和控制器三部分组成，其工作原理如下：(1)电机本体：伺服电机通常采用直流无刷电机或步进电机，其核心部分是由转子、定子和磁铁等组成。
电流通过转子上的线圈，产生的磁场与磁铁产生的磁场相互作用，使转子产生旋转力矩。
(2)编码器：伺服电机通常配备有高精度的编码器，用于测量电机转子的位置和速度。
编码器将信号传递给控制器，控制器根据编码器反馈的信息来调整电机的输出。
(3)控制器：控制器根据编码器反馈的信息，实时计算电机的位置偏差，并根据设定的目标位置来调整电机的输出，使其达到设定的位置、速度和力矩要求。
控制器通常采用闭环控制，利用PID控制算法来调节电机的输出。
2.控制部分的工作原理：伺服电机的控制部分主要包括驱动器和控制器两个方面，其工作原理如下：(1)驱动器：驱动器是将控制信号转换为电流或电压信号，用以驱动电机。
驱动器通常具有高功率放大器、电流/速度/位置闭环控制电路和电源供给等功能。
驱动器接收控制器发出的控制信号，并将其转换为电机的工作所需的电流或电压信号。
(2)控制器：控制器是伺服系统的核心部分，通常由嵌入式控制器、运算器和接口等组成。
控制器根据用户的输入和编码器的反馈信息，实时计算位置偏差，通过内部控制算法调整输出信号，以控制电机的运动。
控制器还可以实现参数设置、数据存储、通信和故障保护等功能。
综上所述，伺服电机的工作原理主要包括电机部分和控制部分两个方面。
电机部分通过电流与磁场的相互作用产生旋转力矩；编码器测量转子位置和速度，控制器根据编码器反馈信息实时调整电机输出；控制部分由驱动器将控制信号转换为电流或电压信号来驱动电机，控制器根据用户输入和编码器反馈信息实现闭环控制。
伺服电机凭借其高精度、高可靠性和高性能等特点，广泛应用于自动化控制领域。
伺服电机工作原理

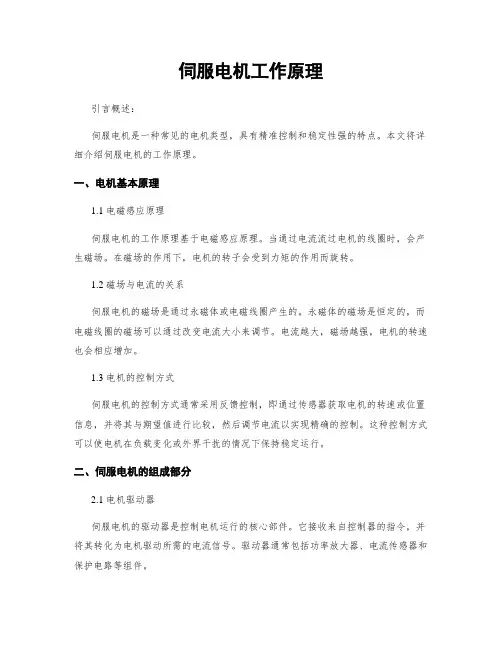

伺服电机工作原理引言概述：伺服电机是一种常见的电机类型，具有精准控制和稳定性强的特点。
本文将详细介绍伺服电机的工作原理。
一、电机基本原理1.1 电磁感应原理伺服电机的工作原理基于电磁感应原理。
当通过电流流过电机的线圈时，会产生磁场。
在磁场的作用下，电机的转子会受到力矩的作用而旋转。
1.2 磁场与电流的关系伺服电机的磁场是通过永磁体或电磁线圈产生的。
永磁体的磁场是恒定的，而电磁线圈的磁场可以通过改变电流大小来调节。
电流越大，磁场越强，电机的转速也会相应增加。
1.3 电机的控制方式伺服电机的控制方式通常采用反馈控制，即通过传感器获取电机的转速或位置信息，并将其与期望值进行比较，然后调节电流以实现精确的控制。
这种控制方式可以使电机在负载变化或外界干扰的情况下保持稳定运行。
二、伺服电机的组成部分2.1 电机驱动器伺服电机的驱动器是控制电机运行的核心部件。
它接收来自控制器的指令，并将其转化为电机驱动所需的电流信号。
驱动器通常包括功率放大器、电流传感器和保护电路等组件。
2.2 反馈传感器反馈传感器是伺服电机的重要组成部分，用于实时监测电机的转速或位置信息。
常见的反馈传感器包括编码器、霍尔传感器和光电传感器等。
通过反馈传感器提供的准确信息，控制器可以及时调整驱动器输出的电流信号，使电机保持稳定运行。
2.3 控制器控制器是伺服电机系统的智能中枢，负责接收用户的指令并控制电机的运行。
控制器通常包括微处理器、存储器和输入输出接口等组件。
它通过与驱动器和反馈传感器的协同工作，实现对电机的精确控制。
三、伺服电机的工作模式3.1 速度控制模式伺服电机可以通过控制器调节驱动器输出的电流信号来控制电机的转速。
控制器根据反馈传感器提供的转速信息与期望值进行比较，然后调整输出信号，使电机的转速保持在期望值附近。
3.2 位置控制模式伺服电机还可以通过控制器调节驱动器输出的电流信号来控制电机的位置。
控制器根据反馈传感器提供的位置信息与期望值进行比较，然后调整输出信号，使电机的位置达到期望值。
伺服电机与其控制原理
伺服电机与其控制原理伺服电机（Servo Motor）是一种可以控制位置、速度和加速度的直流电机。
它通过接收控制信号来驱动电机的转子，使其按照指定的位置准确停止或以指定的速度运动。
伺服电机广泛应用于工业自动化、机器人、数控机床、航空航天等领域。
伺服电机的控制原理主要包括控制系统、电机驱动和位置反馈等部分。
控制系统是伺服电机的核心部分，主要由控制器、编码器和传感器组成。
控制器接收输入的控制信号，根据输入信号和反馈信号的差异来调整输出信号，实现位置控制、速度控制和力矩控制等功能。
编码器用于提供位置反馈信号，通过对比控制信号和反馈信号，控制器可以实时调整输出信号，使电机按照预定的位置运动。
传感器可以提供其他参数的反馈信号，如速度、加速度等。
电机驱动是将控制信号转化为电机动力的关键组成部分。
伺服电机通常使用PWM（脉宽调制）信号来控制，控制信号的占空比与输出信号的电压之间存在一定的关系。
电机驱动器接收控制信号，将其转化为适合驱动电机的电压和电流，并将其输出给电机。
电机的输出转矩和速度等参数可以通过调整驱动器的电压和电流来实现。
位置反馈是伺服电机控制的重要环节，通过位置反馈信号可以实时监测电机的运动情况，并进行误差校正。
常用的位置反馈装置包括编码器、脉冲计数器、霍尔传感器等。
编码器是最为常见的位置反馈装置，根据转子的位置变化来生成相应的脉冲信号。
控制器通过比较控制信号和编码器的脉冲信号，可以实时调整输出信号，使电机按照预定的位置运动，并校正运动过程中的误差。
伺服电机的控制原理基于反馈控制的闭环控制系统。
控制器根据输入信号和反馈信号的差异来调整输出信号，通过不断调整输出信号，使电机的实际运动情况尽可能接近控制信号。
控制系统将控制信号作为输入，根据编码器等位置反馈设备提供的实际位置信息对电机进行调节，在设定的时间内达到精确控制目标。
另外，伺服电机的控制原理还与PID控制算法密切相关。
PID控制算法通过计算控制信号、编码器反馈信号和设定值之间的差异，根据比例、积分和微分三个参数来调整输出信号，以实现最优的控制效果。
伺服电机的控制原理
伺服电机的控制原理伺服电机是一种用于精确控制转速和位置的电机。
它由电机本体、编码器、控制器和驱动器组成。
伺服电机的控制原理包括位置反馈、闭环控制和PID控制。
位置反馈是伺服电机控制的基础，在伺服电机中常使用的位置反馈器件是编码器。
编码器能够实时检测电机的实际位置，并将位置信息反馈给控制器。
控制器根据编码器的反馈信号来调整电机的转速和位置，从而实现精确的控制。
编码器通常采用光电传感器原理工作，通过感知光线的变化来测量位置。
闭环控制是伺服电机控制的核心思想，其基本原理是通过不断地与编码器进行位置比较，计算误差，并对电机速度和方向进行调整。
闭环控制系统的工作过程如下：1.接收位置指令：控制器接收到外部发送的位置指令，例如要求电机转向某个特定位置。
2.比较位置差异：编码器反馈电机的实际位置，控制器将其与接收到的位置指令进行比较，计算出位置误差。
3.计算控制信号：控制器根据位置误差和控制算法，计算出适当的控制信号，用于调整电机的转速和方向。
4.发送控制信号：控制器将计算出的控制信号发送给驱动器。
5.驱动电机：驱动器接收到控制信号后，通过改变电机的输入电压、电流或脉宽调制等方式，控制电机的转速和方向。
6.反馈调整：电机开始运动后，编码器不断地监测电机的实际位置，并反馈给控制器。
控制器根据反馈信号继续进行位置比较和调整，使得电机能够准确地达到指定的位置。
PID控制是常用的闭环控制算法之一，它基于位置误差、误差变化率和误差积分三个因素进行控制。
PID控制的基本原理如下：1.比例（P）控制：根据位置误差的大小，确定电机的输出功率。
当误差较大时，输出功率较大，电机加速，使误差减小。
2.积分（I）控制：根据位置误差的积分值，调整电机的输出功率。
积分控制能够消除静差，并提高系统的稳定性。
3.微分（D）控制：根据位置误差的变化率，调整电机的输出功率。
微分控制能够减小系统的超调和震荡，提高系统的响应速度。
PID控制通过不断地调整比例、积分和微分系数，使系统能够快速而稳定地达到指定的位置，同时具有较好的抗扰性和适应性。
伺服控制原理
一．伺服控制原理伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器,驱动器根据反馈值与目标值进行比较，调整转子转动的角度。
伺服电机的精度取决于编码器的精度.伺服驱动器又称为伺服方大器或放大器,是将从控制器输入的脉冲信号或模拟量信号经内部计算放大后输出给电机.二．伺服内部结构:三．伺服电机三环原理:①位置环：以外部脉冲或模拟量给定作为输入，以伺服电极的编码器信号作为反馈信号构成的PID控制回路，其中编码器反馈信号经过倍率放大后进入伺服驱动器，一般放大倍数为4倍，位置环包含了其他两环，故位置环的动态响应最慢。
②速度环: 速度环的给定是位置环PID运算后的输出，速度环的反馈信号由编码的反馈信号通过FV转化为模拟量后与给定运算后进入放大器。
③电流环：电流环是三环控制中最根本的一环其他两环都包含有电流环，电流环以输出端电流传感器测得的实际值作为反馈信号，在三环中是动态响应最快的一环。
1.位置环处理过程假设脉冲指令为1个脉冲,输入时的动作为：①偏差计数器成为+1②转变为1个脉冲对应的电压，进入放大器中③放大器产生SPWM波驱动马达旋转④编码器也相应旋转，发出1脉冲的震荡⑤1脉冲的震荡再次输入到偏差计数中，从原来的指令+1减去1脉冲的震荡,计数器值成为0⑥结果使DA转换输出0V到放大器,放大器使马达停止⑦完成1脉冲的定位2.速度环处理过程①模拟量形式的速度指令进入速度运算器,使电机开始运行②电机运行后使用编码器旋转，发出脉冲反馈③脉冲反馈经过FV转化为相应的模拟量进入伺服驱动器④反馈值与给定值相比较，如果有偏差通过电流环输出控制电流使用其差值改为零四．伺服的三种控制方式：转矩控制（电流环)：通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小，主要应用于需要严格控制转矩的场合。
通过外部模拟量输入控制伺服的输出转矩，使用伺服内部的电流环.速度控制(速度环)：通过模拟量的输入或脉冲的频率对转动速度的控制。
伺服电机的控制原理有哪些
伺服电机的控制原理有哪些
伺服电机的控制原理有以下几种：
1. 位置控制原理：通过测量伺服电机的位置信息，与设定的目标位置进行比较，计算出控制电机转动的误差，然后根据误差信号调整伺服电机的输出电压或电流，使其转动到目标位置。
2. 速度控制原理：通过测量伺服电机的转速信息，与设定的目标转速进行比较，计算出控制电机转速的误差，然后根据误差信号调整伺服电机的输出电压或电流，使其转速达到目标值。
3. 力矩控制原理：通过测量伺服电机的输出力矩信息，与设定的目标力矩进行比较，计算出控制电机输出力矩的误差，然后根据误差信号调整伺服电机的输出电压或电流，使其输出力矩达到目标值。
4. PID控制原理：PID控制是一种常用的控制方法，通过调整伺服电机的输出电压或电流，使其输出信号与设定的目标信号匹配，其中P表示比例控制、I表示积分控制、D表示微分控制，通过在控制过程中综合考虑误差、误差积分和误差变化率三个方面的信息，实现对伺服电机的精确控制。
5. 开环控制原理：开环控制是一种简单的控制方法，直接将设定的电压或电流信号作为伺服电机的输入，不进行测量和反馈控制，通过设定的输入信号实现对
伺服电机的控制。
开环控制不能对外部环境变化和伺服电机自身的动态特性进行补偿，容易受到扰动的影响，控制精度相对较低，通常用于对精度要求不高的应用中。
这些控制原理可以单独应用于伺服电机的控制，也可以结合使用，根据具体的应用需求和要求进行选择和调整。
伺服电机同步控制工作原理
伺服电机同步控制工作原理伺服电机同步控制是一种常见的控制方法，它通过控制电机的位置、速度和加速度等参数，使电机能够按照预定的轨迹或要求精确地运动。
下面我将从多个角度来解释伺服电机同步控制的工作原理。
1. 基本原理：伺服电机同步控制的基本原理是通过反馈系统实现闭环控制。
系统中通常包含一个传感器（如编码器）来检测电机的实际位置，并将其与期望位置进行比较。
根据比较结果，控制器会生成一个控制信号，通过驱动器将信号传递给电机，从而调整电机的运动状态，使其与期望位置同步。
2. 闭环控制：伺服电机同步控制采用闭环控制方式，即通过不断地对电机的实际状态进行检测和反馈，与期望状态进行比较，然后根据比较结果进行调整。
这种控制方式可以实时纠正误差，提高控制精度和稳定性。
3. 位置环控制：伺服电机同步控制中的位置环控制是最基本的环节。
它通过比较电机实际位置和期望位置的差异，生成一个控制信号来调整电机的转动角度，使其逐步接近期望位置。
常用的位置环控制算法包括PID控制算法等。
4. 速度环控制：在一些应用中，需要对电机的速度进行控制。
伺服电机同步控制中的速度环控制通过比较电机实际速度和期望速度的差异，生成一个控制信号来调整电机的转速，使其逐步接近期望速度。
速度环控制通常基于位置环控制进行调整。
5. 加速度控制：在一些需要快速启动和停止的应用中，伺服电机同步控制还需要对电机的加速度进行控制。
通过设定期望的加速度曲线，控制器可以生成相应的控制信号，使电机按照期望的加速度进行运动。
6. 反馈系统：伺服电机同步控制中的反馈系统起着至关重要的作用。
传感器（如编码器）可以实时检测电机的位置、速度和加速度等参数，并将这些信息反馈给控制器。
控制器根据反馈信息进行计算和调整，使电机能够精确地跟踪期望状态。
综上所述，伺服电机同步控制的工作原理是通过闭环控制、位置环控制、速度环控制和加速度控制等方式，利用反馈系统实时检测和调整电机的状态，使其能够按照预定的轨迹或要求精确地运动。
伺服电机工作原理
伺服电机工作原理引言概述：伺服电机是一种常用于控制系统中的电机，具有高精度、高可靠性和高响应速度等特点。
它广泛应用于机械制造、自动化设备和机器人等领域。
本文将详细介绍伺服电机的工作原理。
一、电机基本原理1.1 电磁感应原理电机的工作原理基于电磁感应原理。
当电流通过电线圈时，会产生磁场。
而当磁场与永磁体相互作用时，会产生力矩，从而驱动电机转动。
1.2 磁场与线圈伺服电机通常由一个固定的线圈和一个旋转的永磁体组成。
当线圈通电时，产生的磁场与永磁体相互作用，产生力矩使电机旋转。
1.3 电机控制伺服电机的转速和位置可以通过控制电流的大小和方向来实现。
控制电流的方式通常是通过调节电压或改变电流的方向来实现。
二、反馈系统2.1 位置反馈伺服电机通常配备位置反馈系统，以便实时监测电机的转动位置。
位置反馈可以通过编码器、光电传感器或霍尔传感器等实现。
2.2 速度反馈除了位置反馈外，伺服电机还可以提供速度反馈。
速度反馈可以通过测量电机转动的速度来实现，以便更准确地控制电机的转速。
2.3 角度反馈角度反馈是伺服电机中的另一种常见反馈方式。
通过测量电机转动的角度，可以实时监测电机的位置和转速，并进行相应的控制。
三、闭环控制系统3.1 闭环控制原理伺服电机通常采用闭环控制系统，以实现更准确的位置和速度控制。
闭环控制系统通过将反馈信号与设定值进行比较，并根据误差进行调整，以实现电机的精确控制。
3.2 PID控制器在闭环控制系统中，PID控制器是常用的控制算法。
PID控制器根据当前误差、误差的变化率和误差的累积值来计算控制信号，以实现电机的稳定控制。
3.3 控制系统参数调整伺服电机的闭环控制系统需要进行参数调整，以确保系统的稳定性和响应速度。
参数调整通常通过试验和优化来实现，以获得最佳的控制效果。
四、应用领域4.1 机械制造伺服电机在机械制造领域中广泛应用，用于控制机床、自动化装配线和机器人等设备，以实现精确的运动控制和位置定位。
伺服电机控制原理
伺服电机控制原理1. 介绍伺服电机是一种能够根据外部控制信号来精确控制转速或位置的电机。
它通常由电机本体、传感器、控制器和驱动器等组成。
伺服电机广泛应用于工业自动化、机器人、CNC机床等领域，具有精度高、响应快等优点。
本文将详细探讨伺服电机控制的原理。
2. 伺服电机基本原理伺服电机的基本原理是通过反馈信号进行闭环控制。
在控制系统中，传感器会测量电机的实际状态（如角度、速度等），然后将这些信息传递给控制器。
控制器根据既定的控制算法，计算出控制信号，并将其发送给驱动器。
驱动器根据控制信号来驱动电机，使其达到预定的位置或速度。
3. 控制系统框图伺服电机控制系统通常可分为三个主要部分：输入部分、控制器和输出部分。
下面是一个简化的伺服电机控制系统框图：输入信号 -> 控制器 -> 驱动器 -> 电机 -> 传感器反馈信号•输入信号：输入信号可以是位置指令、速度指令或扭矩指令等，根据具体应用而定。
•控制器：控制器根据输入信号和反馈信号进行计算，并生成控制信号。
•驱动器：驱动器接收控制信号，将其转换为适合电机的电流或电压信号。
•电机：电机根据驱动信号输出相应的转矩或速度输出。
•传感器反馈信号：传感器实时测量电机的状态，并将其反馈给控制器。
4. 伺服电机控制算法伺服电机控制算法的选择与具体应用密切相关。
常用的控制算法有位置控制、速度控制和电流控制等。
下面分别介绍这些控制算法的原理和特点。
4.1 位置控制位置控制是一种通过控制电机的位置来达到目标位置的控制方法。
其基本原理是通过比较实际位置与目标位置之间的误差，计算出控制电机所需的输出信号。
位置控制需要较高的精度和稳定性，适用于对位置要求较高的应用，如自动门、机器人臂等。
4.2 速度控制速度控制是一种通过控制电机的转速来达到目标速度的控制方法。
其基本原理是通过比较实际速度与目标速度之间的误差，计算出控制电机所需的输出信号。
速度控制具有较快的响应速度和较低的成本，适用于速度要求较高的应用，如风扇、输送带等。
伺服电机控制
伺服电机控制概述伺服电机是一种能够根据输入信号控制转速和位置的电机。
伺服电机控制是工业自动化和机器人领域中常见的控制技术，它能够实现精确的位置控制和速度控制，适用于需要高精度运动的应用场景。
本文将介绍伺服电机的控制原理、应用以及常见的控制方法。
控制原理伺服电机的控制原理是通过给电机施加控制信号来调节电机转速和位置。
通常情况下，伺服电机通过传感器获取当前位置信息，并将其与目标位置进行比较，然后通过控制器计算出控制信号，最终驱动电机转动到目标位置。
控制信号可以是电压、电流或脉冲信号，具体取决于电机类型和控制系统的设计。
应用伺服电机控制广泛应用于各种需要精确位置和速度控制的设备和系统中，例如机床加工、自动化生产线、飞行器姿态控制等。
由于伺服电机具有响应速度快、精度高、动态性能好等优点，因此被广泛应用于需要高精度运动控制的领域。
控制方法伺服电机的控制方法主要包括位置控制、速度控制和电流控制。
其中，位置控制是最常见的控制方式，通过控制电机旋转角度或线性位移来实现目标位置的精准控制。
速度控制则是控制电机的转速，使其达到既定的速度要求。
电流控制则是控制电机的电流大小，以实现对电机的精确控制。
总结伺服电机控制是现代工业领域中重要的控制技术，它能够实现高精度的位置和速度控制，适用于各种需要精密运动控制的应用场景。
通过合理选择控制方法和参数设置，可以实现对伺服电机的有效控制，提高系统的稳定性和精度。
随着工业自动化的发展，伺服电机控制技术将在更多领域得到广泛应用。
以上为伺服电机控制的简要介绍，希望对读者有所帮助。
伺服电机控制器原理
伺服电机控制器原理伺服电机是一种可以精确控制位置、速度和加速度的电机，在许多自动化系统中被广泛应用。
为了实现对伺服电机的控制，必须使用伺服电机控制器。
伺服电机控制器原理是指通过对电机的电流、电压以及位置反馈信号进行处理和控制，从而实现对电机的精确控制。
伺服电机控制器的工作原理可以分为几个方面来解释。
首先，伺服电机控制器的核心是控制回路。
控制回路通常由一个比例控制器、一个积分控制器和一个微分控制器组成。
比例控制器用于根据误差输入信号和设定值之间的差异来调整输出信号，实现电机位置的控制。
积分控制器用于累积误差信号，并将其转化为控制输出。
微分控制器则根据误差的变化速度来调整控制输出。
通过这些控制回路，伺服电机控制器可以实现对电机位置的高精度控制。
其次，伺服电机控制器还需要使用编码器或传感器来获取电机的位置反馈信号。
编码器可以将电机的旋转位置转化为数字信号，然后通过控制回路进行处理。
这样可以实时地检测电机的位置，并根据需要进行精确的位置控制。
另外，伺服电机控制器还需要通过PWM调制来控制电机的速度和加速度。
PWM调制是一种将输入信号转化为脉冲信号的技术，通过调整脉冲信号的占空比来控制电机的转速。
当需要调整电机的转速或加速度时，伺服电机控制器会相应地调整PWM信号的占空比，从而实现电机的控制。
此外，伺服电机控制器还需要一些额外的功能来实现更加复杂的控制，比如限位保护、过载保护和过热保护等。
这些保护功能可以确保电机在工作过程中不受到损坏，并提高系统的可靠性和安全性。
总结起来，伺服电机控制器的工作原理主要包括控制回路、位置反馈、PWM调制和保护功能等方面。
通过对电机的电流、电压和位置信号的处理和控制，伺服电机控制器可以实现对电机的精确控制，满足自动化系统对于高精度和稳定性的要求。
伺服电机控制器的应用范围非常广泛，包括机械制造、工业自动化、机器人、电子设备和航空航天等领域。
它不仅可以提升生产效率和产品质量，还可以实现自动化生产线的可编程和灵活性。
伺服器控制电机原理
伺服器控制电机原理
伺服电机是一种能够根据控制信号精确控制位置、速度和加速度的电动机。
伺服电机的控制原理基于反馈控制系统，通过反馈电机的实际位置、速度和加速度等信息，来调整输出信号，使电机的运动状态与期望的运动状态保持一致。
伺服电机的控制信号通常由一个伺服驱动器生成，伺服驱动器接收来自控制器的控制信号，并将其转化为电机所需的控制信号。
控制信号的形式通常为PWM（脉冲宽度调制）信号，它是一种周期性的电压信号，其占空比可以根据需要进行调整。
伺服电机的控制原理可以分为以下几个步骤：
1. 编码器反馈：伺服电机通常配备有编码器，用于反馈电机的位置信息。
编码器将电机的实际位置转换为数字信号，并将其输出到伺服驱动器。
2. 计算控制信号：伺服驱动器将编码器输出的数字信号与期望位置进行比较，并计算出误差信号。
然后，伺服驱动器根据误差信号和控制算法，计算出控制信号，并将其输出到电机控制器。
3. 电机控制：电机控制器将控制信号转换为电流信号，并将其输出到电机驱动器。
电机驱动器将电流信号转换为电机的运动状态，从而控制电机的位置和速度。
4. 反馈控制：伺服驱动器不断地监测电机的实际位置和速度，并将其反馈给编码器。
编码器将实际位置转换为数字信号，并将其输入到伺服驱动器中。
伺服驱动器根据实际位置和期望位置的差异，计算出误差信号，并根据误差信号调整控制信号，以实现精确的位置和速度控制。
总的来说，伺服电机的控制原理是基于反馈控制系统，通过编码器反馈、控制算法和反馈控制等多个步骤，实现精确的位置和速度控制。
伺服电机 工作原理
伺服电机工作原理伺服电机是一种能够从外部输入控制信号来控制运动和位置的电动机，通常用于需要高精度和高性能的工业设备和机械上。
它通过内部的反馈系统，能够实现精准的位置控制，因此在自动化生产线、机器人、CNC机床等方面得到广泛应用。
本文将介绍伺服电机的工作原理及其主要特点。
一、伺服电机的工作原理1. 伺服电机的组成伺服电机主要由电机、编码器、控制器和驱动器组成。
电机作为动力源，由编码器返回转动信息，控制器根据设定的位置信息与实际位置信息进行比较并产生控制信号，驱动器将控制信号转换成电流输出给电机，从而控制电机的转动。
2. 控制原理伺服电机的控制原理是通过控制器根据输入的命令信号和反馈的位置信息，来调整电机的转速和位置，使之与指令位置保持一致。
当指令位置发生变化时，控制器将根据编码器的反馈信息来调整电机的转速和方向，直至达到设定的位置要求。
3. 反馈系统伺服电机的关键在于其内部的反馈系统，通过编码器等装置实时地获取电机的角度信息，反馈给控制器，从而使控制系统能够实时调整电机的转速和位置，以达到预定的要求。
这种闭环控制系统能够帮助伺服电机实现非常精准的位置控制。
二、伺服电机的特点1. 高精度伺服电机能够实现非常高的位置控制精度，通常在微米级别，因此在需要精密定位的领域得到广泛应用，例如在半导体生产设备、医疗器械、光学设备等方面都能见到其身影。
2. 高性能伺服电机能够实现快速响应和高速度输出，通常具有较大的功率密度，能够在较短的时间内完成对位置的控制，因此在需要高效率和高性能的设备上得到广泛应用。
3. 灵活性伺服电机可以通过控制器对其运动规律进行灵活的调整和设定，能够适应各种复杂的运动轨迹和工作要求，因此在很多需要多功能和自适应性的设备中被广泛应用。
4. 自动化伺服电机能够与控制系统紧密结合，实现自动化控制，例如在自动化生产线上，通过与PLC等控制系统的配合，能够实现复杂的生产过程的自动化控制。
以上是关于伺服电机工作原理的简要介绍，伺服电机的应用领域非常广泛，随着工业自动化的发展，伺服电机将会在更多的领域得到应用，相信随着技术的不断创新，伺服电机在未来将会有更加广阔的发展前景。
伺服电机是怎么控制的原理
伺服电机是怎么控制的原理伺服电机是一种能够根据控制信号精确控制角度、速度或位置的设备。
它通常由电机、编码器、控制器和电源组成。
伺服电机的控制原理简单来说就是根据输入的控制信号来调节电机转子位置，并通过反馈信号进行闭环控制，使得电机能够精确地达到预定的位置和速度。
下面将详细介绍伺服电机的工作原理。
伺服电机的工作原理可以分为四个主要步骤：输入信号的解码、目标位置的计算、PID控制算法和电机驱动。
首先，输入信号通常是指通过控制器发送给伺服电机的指令信号。
这些信号可以是模拟信号、数字信号或脉冲信号。
模拟信号通常是电压信号或电流信号，而数字信号通常是通过通信接口发送的二进制数据。
脉冲信号则是通过脉冲编码器发送的信号，用来表示电机转子位置。
第二步是目标位置的计算。
在这一步骤中，控制器会根据输入信号和其他参数来计算出电机需要达到的目标位置。
这个目标位置通常是由用户设置或由外部程序动态计算得出的。
接下来是PID控制算法的应用。
PID控制算法是一种经典的反馈控制算法，由比例、积分和微分三个部分组成。
比例部分根据误差信号的大小进行调节，积分部分根据误差信号的积分值进行调节，微分部分根据误差信号的微分值进行调节。
PID控制算法能够根据误差信号的变化情况实时调整电机的输出信号，以快速而准确地将电机转子位置调整到目标位置。
最后一步是电机驱动。
电机驱动器负责将控制器输出的信号转换成对电机的驱动信号，以使电机产生相应的运动。
电机驱动器通常根据输入信号的类型和电机的驱动方式进行配置。
例如，对于直流伺服电机，可以使用H桥驱动器来实现正反转和速度控制；对于步进伺服电机，可以使用微步驱动器来实现精确控制。
在伺服电机运行过程中，反馈信号起着至关重要的作用。
常见的反馈设备包括编码器、霍尔传感器和位置传感器等。
这些设备能够实时监测电机转子位置，并将实际位置信息反馈给控制器。
通过比较实际位置和目标位置的差异，控制器可以自动调整输出信号，使电机能够精确地达到目标位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伺服电机控制原理
伺服电机控制原理是指通过传感器采集反馈信号，将其与设定值进行比较，通过控制算法计算出误差，并根据误差调整电机的控制信号，使电机的运动状态能够精准地达到设定值。
在伺服电机控制系统中，通常会有一个位置或速度传感器，用于实时监测电机的位置或速度信息。
传感器将这些信息转化为电信号并反馈给控制器。
控制器会将传感器反馈的信号与设定值进行比较，计算出误差。
接下来，控制器会根据误差的大小和方向，通过控制算法计算出控制信号。
这个控制信号通常是一个电压、电流或脉宽调制（PWM）信号，用于驱动电机。
控制信号会经过功率放大器进行放大，并通过驱动电路转化为电机所需要的电流或电压。
这样，电机就会根据控制信号的变化而调整自己的转速或位置，使其尽可能接近设定值。
为了提高控制的精度和动态响应速度，通常会采用比例-积分-微分（PID）控制算法。
PID控制算法会根据误差的当前值、累积值和变化率进行计算，更加有效地调整控制信号，使电机的运动状态更加稳定和准确。
除了PID控制算法，还有其他许多控制算法可以应用于伺服电机控制系统，如模糊控制、自适应控制等。
这些控制算法根据不同的应用需求和性能要求选择合适的控制策略。
总之，伺服电机控制原理通过传感器采集反馈信号，与设定值进行比较，通过控制算法计算出误差，并根据误差调整电机的控制信号，以实现精准的位置或速度控制。
