第9讲脚手架及垂直运输
垂直运输方法
（十三）垂直运输方案1.施工安排根据施工条件，垂直运输采用塔吊和人货两用电梯完成。
塔吊主要负责结构施工阶段的大型材料如：模板、脚手架、钢筋等材料的运输，至结构封顶后拆除。
结构施工至五层时，安装人货两用电梯，作为施工人员上下及小型材料的垂直运输，至装修工程完毕后拆除。
结构施工阶段，设出料钢平台，下一楼层内的脚手架、模板等周转材料均通过卸料平台、塔吊运送至上层使用，待楼层内的周转材料清理完毕，卸料平台移至上层，连续两层错位设置。
2.塔式起重机1）3）、4）6）、8）10）2）10m 处）后卸下支座与标准节相连的8个高强度连接螺栓。
3）、将塔机套架顶升，使塔身上方恰好出现一个能装一标准节的空间。
4）、拉动引进小车，把标准节引到塔身的正上方，对准连结螺栓孔，缩回油缸使之与下部标准节压紧，并用螺栓连接起来。
5）、以上为一次顶升加节过程，当需连续加节时，可重复上述步骤，但在安装完3个标准节后，必须安装下部4根加强斜撑，并调整使4根撑杆均匀受力，方可继续升塔和吊装。
6）、在加节过程中，严禁起重臂回转，塔机下支座与标准节之间的螺栓应连结，但可不拧紧，有异常情况应立即停止顶升。
待升塔完毕后，调试好塔机小车限位、吊钩高度限位、力矩限位、起重限位、回转限位，保证各限位灵敏、可靠，具体由电工负责调试。
塔吊拆除1)、调整爬升架导轮与塔身立柱的间隙为3-5mm为宜，吊一节标准节移动小车位置至大约离塔机中心10m处，使塔吊的重心落在项升油缸上的铰点位置，然后卸下支座与塔身连接的8个高强度螺栓。
2)、将活塞杆全部伸出，当顶升横梁挂在塔身的下一级踏步上，卸下塔身与塔身的连接螺栓，稍升活塞杆，使上、下支座与塔身脱离，推出标准节至引进横梁外端，接着缩会全部活塞杆，使爬爪搁在塔身的踏步上，然后再伸出全部活塞杆，重新将顶升横梁挂在塔身的上一级踏步上，缩回全部活塞，使上、下支座与塔身连接，并插上螺栓。
3)、以上为一次塔身下降过程，连续降塔时，重复以上过程。
建筑物垂直运输

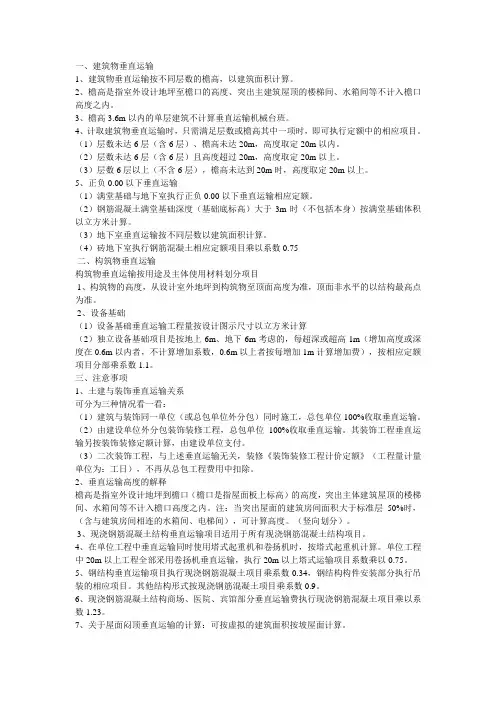

一、建筑物垂直运输1、建筑物垂直运输按不同层数的檐高，以建筑面积计算。
2、檐高是指室外设计地坪至檐口的高度、突出主建筑屋顶的楼梯间、水箱间等不计入檐口高度之内。
3、檐高3.6m以内的单层建筑不计算垂直运输机械台班。
4、计取建筑物垂直运输时，只需满足层数或檐高其中一项时，即可执行定额中的相应项目。
（1）层数未达6层（含6层）、檐高未达20m，高度取定20m以内。
（2）层数未达6层（含6层）且高度超过20m，高度取定20m以上。
（3）层数6层以上（不含6层），檐高未达到20m时，高度取定20m以上。
5、正负0.00以下垂直运输（1）满堂基础与地下室执行正负0.00以下垂直运输相应定额。
（2）钢筋混凝土满堂基础深度（基础底标高）大于3m时（不包括本身）按满堂基础体积以立方米计算。
（3）地下室垂直运输按不同层数以建筑面积计算。
（4）砖地下室执行钢筋混凝土相应定额项目乘以系数0.75二、构筑物垂直运输构筑物垂直运输按用途及主体使用材料划分项目1、构筑物的高度，从设计室外地坪到构筑物至顶面高度为准，顶面非水平的以结构最高点为准。
2、设备基础（1）设备基础垂直运输工程量按设计图示尺寸以立方米计算（2）独立设备基础项目是按地上6m、地下6m考虑的，每超深或超高1m（增加高度或深度在0.6m以内者，不计算增加系数，0.6m以上者按每增加1m计算增加费），按相应定额项目分部乘系数1.1。
三、注意事项1、土建与装饰垂直运输关系可分为三种情况看一看：（1）建筑与装饰同一单位（或总包单位外分包）同时施工，总包单位100%收取垂直运输。
（2）由建设单位外分包装饰装修工程，总包单位100%收取垂直运输。
其装饰工程垂直运输另按装饰装修定额计算，由建设单位支付。
（3）二次装饰工程，与上述垂直运输无关，装修《装饰装修工程计价定额》（工程量计量单位为：工日），不再从总包工程费用中扣除。
2、垂直运输高度的解释檐高是指室外设计地坪到檐口（檐口是指屋面板上标高）的高度，突出主体建筑屋顶的楼梯间、水箱间等不计入檐口高度之内。
2措施项目-脚手架、模板、垂直运输、超高施工增加
建筑工程计量与计价措施项目工程量计算| 措施项目脚手架、模板、垂直运输、超高施工增加措施项目1脚手架Part one脚手架脚手架指施工现场为工人操作并解决垂直和水平运输而搭设的各种支架。
脚手架制作材料通常有:竹、木、钢管或合成材料等。
脚手架项目包括综合脚手架、外脚手架、里脚手架、悬空脚手架、挑脚手架、满堂脚手架、整体提升架、外装饰吊篮八个清单项目。
综合脚手架外脚手架里脚手架满堂脚手架综合脚手架综合脚手架是综合了建筑物中砌筑内外墙所需用的砌墙脚手架、运料斜坡、上料平台、金属卷扬机架、外墙粉刷脚手架等内容。
它是工业和民用建筑物砌筑墙体(包括其外粉刷)，所使用的一种脚手架。
注：使用综合脚手架时，不再使用外脚手架、里脚手架等单项脚手架；综合脚手架适用于能够按“建筑面积计算规则”计算建筑面积的建筑工程脚手架，不适用于房屋加层、构筑物及附属工程脚手架。
外脚手架外脚手架统指在建筑物外围所搭设的脚手架。
外脚手架使用广泛，各种落地式外脚手架、挂式脚手架、挑式脚手架、吊式脚手架等，一般均在建筑物外围搭设。
外脚手架多用于外墙砌筑、外立面装修以及钢筋混凝土工程。
里脚手架里脚手架又称内墙脚手架，是沿室内墙面搭设的脚手架。
它分为多种，可用于内外墙砌筑和室内装修施工，具有用料少，灵活轻便等优点。
里脚手架搭设于建筑物内部，每砌完一层墙后，即将其转移到上一层楼面，进行新的一层砌体砌筑，它可用于内外墙的砌筑和室内装饰施工。
满堂脚手架又称作满堂红脚手架，是一种在水平方向满铺搭设脚手架的施工工艺，多用于竖向支撑，例如建筑楼板的支撑体系。
满堂脚手架为高密度脚手架，相邻杆件的距离固定，压力传导均匀，因此也更加稳固。
满堂脚手架。
垂直运输工程量有关计算规则和说明
第九章技术措施项目－垂直运输工程第一节工程范围、工作內容及项目划分一、工程范围及工作內容1、工程范围：按建筑物性质分为建筑物垂直运输和构筑物垂直运输；按运输机械分为卷掦机、塔吊及施工电梯。
2、工作内容：包括单位工程在合理工期内完成全部运输工程（原材料、构配件、设设备、人员交通等）所需卷扬机、塔吊及施工电梯台班量。
二、项目划分垂直运输工程量及运输机械的选用处决于三个因素：建筑面积、层数、高度。
定额以建筑面积为工程量指标，按层数、高度划分不同基价套项(地下室、屋顶有围护结构的楼梯间、电梯间、水箱间、塔楼等只计建筑面积，不计高度和层数)：1、檐高20m以内且层数为：(1)６层以内(2)７层2、20m＜檐高Ｈ＜23.3m(与层数无关)3、23.3m≤檐高Ｈ≤28m，且层数为：(1)８层以内；(2)９层及以上；4、28m＜檐高Ｈ≤29.9m(与层数无关)5、檐高Ｈ＞29.9m(与层数无关)6、构筑物垂直运输(烟囱、水塔、筒仓)第二节定额说明1、定额基价由檐高或层数决定，套项时就高不就低2、超高增加费：指檐高20m以上或者６层以上均为超高。
增加费内容包括：人工降效、施工用水加压、排渣、人员交通、通讯、照明、避雷3、当上层建筑面积小于下层面积的50%时，应垂直分割成两部分，分别按不同高度、层数套用定额计算第三节工程量计算与定额套用一、一般规则1、建筑物垂直运输工程量按建筑面积计算2、构筑物以座计算二、具体规定1、檐高Ｈ≤20m（1）６层以内：６层以内垂直运输基本费＝1～6层基价×总建筑面积（含地下室及屋面楼梯间等）（2）７层：６层以内垂直运输基本费＝１～６层基价×１～６层建筑面积（含地下室）７层垂直运输基本费及增加费＝７～８层基价×７层建筑面积（含屋面楼梯间、机房）2、20m＜Ｈ＜23.3m(与层数无关)最高一层垂直运输基本费及增加费＝７～８层基价×最高一层面积（含屋面楼梯间、机房）余下面积垂直运输基本费＝ｌ～６层基价×余下面积（含地下室）3、23.3m≤Ｈ≤28m(1)８层以内(即不足９层)超高增加层垂直运输基本费及增加费＝７～８层基价×超高折算层层数×折算层面积余下面积垂直运输基本费＝１～６层基价×余下面积（含地下室）其中：超高折算层层数＝(Ｈ－20)÷3.3 余数不计，此数为虚拟折算层数。
脚手架及垂直运输
脚手架及垂直运输1、脚手架及垂直运输的选择施工概况地下外墙施工脚手架的选择本工程基坑下口边坡线设计距外墙的距离不小于800mm，在地下室外墙结构施工时可搭设双排钢管脚手架，防水施工时也可利用此架。
主题脚手架的选择脚手架选用搭拆灵活的钢管脚手架，外架采用双排钢管脚手架，室内搭设满堂钢管脚手架满足结构、装修施工要求。
部分架体无法直接落在地下室顶板上的，可在该处搭设悬挑脚手架，基坑回填时将其外架拆除，回填完后重新搭设落地双排钢管脚手架用于装修外架。
2、脚手架施工方案钢管外脚手架的设计和安装地下室外墙施工脚手架的设计构造参数地下室外墙施工脚手架采用双排单立杆钢管脚手架，其构造参数如下：内立杆距外墙边300mm；纵距La=1500mm；横距Lb=800mm；步距h=1500mm；连墙件采用钢管、按二步三跨设置（即竖向间距为3000mm，横向间距为4500mm）；横向斜撑：在拐角及中间每隔6跨设置一道横向斜撑；剪刀撑：沿外侧立面整个长度和高度上连续设置剪刀撑，剪刀撑斜杆与地面的夹角在45°～60°之间。
搭设高度：最大搭设高度15.45m，由于地下结构施工过程中需拆除水平环形支撑，脚手架随搭随拆。
操作层按2层考虑，满铺钢跳板2层。
地下室外墙脚手架构造详见下图：地下室外墙脚手架构造图外架采用双排单立杆钢管脚手架。
构造参数：内立杆距外墙边300mm；纵距La=1500mm；横距Lb=1050mm；步距h=1500mm；连墙件采用钢管、按二步三跨设置（即竖向间距为3000mm，横向间距为4500mm）；横向斜撑：在拐角及中间每隔6跨设置一道横向斜撑；剪刀撑：沿外侧立面整个长度和高度上连续设置剪刀撑，剪刀撑斜杆与地面的夹角在45°～60°之间。
操作层按2层考虑，满铺钢跳板2层。
连墙件与楼板的连接详见下图：连墙件与柱的连接详见下图：连墙件与柱的连接节点图脚手架的安装构造要求立杆立杆采用单立杆，采用对接扣件连接立杆接头，两个相邻立杆接头不能设在同步内，错开距离≥500mm且与相近大横杆的距离不宜大于步距的1/3即500mm，详见图090201-05。
市政工程基础知识图文展示脚手架及垂直运输设施
4 升降式脚手架
是将脚手架附着于工程边侧结构之侧并支承和传递荷载 的附着升降式脚手架。
4.1 升降式脚手架的类别
附着升降式脚手架有7 种形式。
共47页 第30页
4.1 升降式脚手架的类别
注 意！
悬挑式、吊拉式 由于无防倾构造已被禁止
使用。
共47页 第31页
4 升降式脚手架
4.2 升降式脚手架的提升方式
● 不宜在高层井架上加设摇头扒杆或其它附着装置； ● 井架的侧面除进料口外，均应自下而上连续设置剪刀 撑； ● 支撑天轮架的横杆应采用双杆，与井架中立柱采用双 扣件连接，并加设斜支杆与井架角柱相连。
共47页 第42页
5.2 龙门架
是由立柱、 天轮梁构成的门式 架。在龙门架加设 滑轮（天轮、地轮 ）、导轨、吊盘、 安全装置及起重索 、缆风绳构成完整 的垂直运输体系。 龙门架的基本构造 见右图：
1.2 安全规定
立 杆 接 头
立杆接头未错开
违反规范！
1234
⑶ 小横杆的最大间 距不大于1m，小横杆的 两端均需与大横杆固定， 并伸出大横杆100mm（ 单排架伸入墙内不小于 240mm）；小横杆伸出大横杆
100mm
1.2 安全规定
⑷ 脚手架在7m以上必须与建筑物设置均匀分布的连墙 点，脚手架上部未设置拉结点的自由高度不得大于6m；
门式脚手架又称“鹰架”、“框组式脚手架”，是一种
国际土木界普遍流行的脚手架形式。已形成系列产品，品种 齐全、各类配件多达70余种，可搭设里外脚手架、满堂红架 、支撑架、工作平台、井字架等。见右图及下图：
共47页 第28页
3 门式钢管脚手架
优点：搭设高度可达60m（一般限制在45m），可满足多层同时作
脚手架及垂直运输设施
（a）双排脚手架；
（b）单排脚手架
1―横向水平杆；2―纵向水平杆；3―立杆
图5.2.4 横向水平杆计算跨度
• 纵向或横向杆与立杆连接时，其扣件的抗滑承 载力：
R≤Rc Rc——扣件抗滑承载力设计值（直角扣、旋转扣
M——弯矩设计值；M=1.2MGk+1.4ΣMQk W——截面模量； f——钢材的抗弯设计值； MGk——脚手架自重标准值产生的弯矩； MQk——施工荷载标准值产生的弯矩；
表5.1.6 钢材的强度设计值与弹性模量（N/mm2） 表5.1.7 扣件、底座的承载力设计值（kN）
• 挠度计算：v≤[v]
●钢管 ●扣件 ●底座
●钢管应优先采用外径48 mm、壁厚3.5mm的焊接 钢管。用于立杆、纵向水平杆 和剪刀撑斜杆的钢 管长度宜为4.0～6.5 m，用于横向水平杆的钢管 长度宜为2.1~2.2m，
●扣件为钢管之间的扣接连接件，其基本形式有三 种：直角扣件，用于连接扣紧两根互相垂直交叉 的钢管；回转扣件，用于连接扣紧两根平行或呈 任意角度相交的钢管；对接扣件，用于钢管的对 接接长。
• 作为稳定的结构体系，多立杆式脚手架的主要 构件有立杆、纵向水平杆、横向水平杆、剪刀 撑、横向斜撑、抛撑、连墙件等。
• 立杆式脚手架的基本形式有单排、双排两种。
多立杆式外脚手架
安全网 横向水平杆
纵向水平杆
立杆 竹篱板
多立杆式外脚手架
脚手板
立杆
纵向水平杆
横向水平杆
剪刀撑
▲扣件式钢管脚手架的构成：
1. 构架整体稳定性验算，可转化为立杆稳定性计 算。
脚手架垂直运输工程施工方案
本工程为某高层住宅楼建设项目，总建筑面积为18000平方米，地上18层，地下1层。
工程地处市区，周边环境复杂，施工场地有限。
为保证工程顺利进行，确保施工安全，特制定本脚手架垂直运输工程施工方案。
二、施工方案1. 脚手架搭设（1）搭设材料：采用扣件式钢管脚手架，搭设高度不超过50米。
（2）搭设方法：采用分段搭设，每段高度不超过2.5米，分段间距根据现场实际情况确定。
（3）搭设顺序：先搭设基础，再搭设立杆、横杆、斜撑，最后安装防护栏杆和挡脚板。
（4）搭设要求：脚手架搭设必须符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）的要求，确保脚手架的稳定性、可靠性和安全性。
2. 垂直运输（1）运输方式：采用垂直运输设备，如施工电梯、塔吊等。
（2）运输设备选择：根据工程实际情况，选择合适的垂直运输设备。
施工电梯适用于中小型工程，塔吊适用于大型、重型构件的运输。
（3）运输线路规划：根据施工现场布局，合理规划运输线路，确保运输路线畅通，减少运输过程中的交叉作业。
（4）运输作业要求：1）运输过程中，严禁超载、超速行驶。
2）运输设备操作人员必须具备相应的操作资格，严格遵守操作规程。
3）运输过程中，注意现场交通指挥，确保运输安全。
4）运输设备在施工现场的停放位置应选择安全、稳固的地方。
3. 安全措施（1）脚手架搭设期间，现场必须设置安全警戒线，禁止非作业人员进入。
（2）脚手架搭设过程中，必须配备安全员进行现场监督，确保施工安全。
（3）运输设备操作人员必须穿戴好个人防护用品，如安全帽、安全带等。
（4）施工现场设置消防设施，定期检查消防器材的有效性。
（5）定期对施工现场进行安全检查，及时发现并消除安全隐患。
三、施工进度安排1. 脚手架搭设：5天。
2. 垂直运输设备安装：3天。
3. 垂直运输设备调试：2天。
4. 垂直运输设备试运行：1天。
5. 垂直运输设备正式运行：5天。
四、总结本脚手架垂直运输工程施工方案充分考虑了施工现场实际情况，确保了施工安全和进度。
定额预算9脚手架与垂直运输工程量计算
武汉电力职业技术学院 建设工程系 付清泉
建筑工程定额与计价
武汉电力职业技术学院 建设工程系 付清泉
建筑工程定额与计价
里脚手架
满樘脚手架
武汉电力职业技术学院 建设工程系 付清泉
建筑工程定额与计价
折叠式里脚手架 1—立柱；2—横楞；3—挂钩；4—铰链
武汉电力职业技术学院 建设工程系 付清泉
建筑工程定额与计价
武汉电力职业技术学院 建设工程系 付清泉
建筑工程定额与计价
• 4、围墙脚手架，按相应的里脚手架定额计 算。其高度应以自然地坪至围墙顶，如围 墙顶上装金属网者，其高度应算至金属网 顶，长度按围墙的中心线，以平方米计算。 不扣除围墙门所占的面积，但独立门柱砌 筑用的脚手架也不增加。围墙装修用脚手 架，单面装修按单面面积计算，双面装修 按双面面积计算。
A8-5，13-15层檐高49.5m内 A8-6,16-18层檐高59.5m内 向上套用，选择A8-6
武汉电力职业技术学院 建设工程系 付清泉 建筑工程定额与计价
二、单项脚手架
• 凡不能按《建筑工程建筑面积计算规范>计 算建筑面积的建筑工程，施工时又必须搭设 脚手架时，按单项脚手架计算其费用。计算 了综合脚手架就不再计算单项脚手架。
武汉电力职业技术学院 建设工程系 付清泉
建筑工程定额与计价
•
2.建筑物的高度以设计室外地坪至檐口滴水的 高度为准（无檐口滴水时，建筑物的高度以设计 室外地坪至楼板顶面）。 • 多跨建筑物如高度不同时，应分别按照不同的高 度计算。多层建筑物层高或单层建筑物高度超过 6m者，每超过1m再计算一个超高增加层，超高增 加层工程量等于该层建筑面积乘以增加层层数。 超过高度大于0.6m，按一个超高增加层计算。 • 突出屋面的水箱间、电梯机房、楼梯间等其 高度均不得计算在建筑物的高度之内，但其建筑 面积应按规定计算，并入相连的主体结构的建筑 面积内，按建筑物的高度套用相应的综合脚手架 项目。
知识目标掌握砌筑工程施工中所用脚手架和垂直运输设施的
砌筑工程中常用的垂直运输设施有塔式起重机、 井架、龙门架、施工电梯、灰浆泵等。 1.塔式起重机 塔式起重机具有提升、回转、水平运输等功能， 故在可能条件下宜优先选用。 2.井架、龙门架 （1）井架 井架是施工中常用的简便垂直运输设施。井架通 常带一个起重臂和吊盘。搭设高度可达40m，需设缆 风绳保持井架的稳定。
（ 第 四 版 ）
砌墙和粉刷。支架间距砌墙时不超过2.2m，粉刷 时不超过2.5m。按支架与门架的结合方式，分为 套管式和承插式两种。
• 3、其他几种脚手架简介 • （1）悬挑式脚手架（ Nhomakorabea 四 版 ）
• （2）吊挂式脚手架
• （3）升降式脚手架
3.1.2 垂直运输设施
垂直运输设施的种类
（ 第 四 版 ）
（ 第 四 版 ）
3)石灰膏 用建筑生石灰、生石灰粉熟化成石灰膏时，其 熟化时间不得少于7d和2d。用粘土或亚粘土制备粘 土膏，应过筛，并用搅拌机加水搅拌。 4)外加剂 为了改善砂浆在砌筑时的和易性，可掺入适量 的有机塑化剂，其掺量一般为水泥用量的 0.5/10000~1/10000。
（3）砂浆的拌合
3.1 脚手架及垂直运输设施
3.1.1 脚手架
（ 第 四 版 ）
作用：脚手架是建筑施工中重要的临时设施，是在施 工现场为安全防护、工人操作以及解决楼层间少量垂 直和水平运输而搭设的支架。 分类： 1.按搭设位置分为外脚手架和里脚手架两大类； 2.按所用材料分为木脚手架与金属脚手架 3.按用途分为操作脚手架、防护脚手架、承重和支撑 脚手架； 4.按其构造形式分为多立杆式、框式、吊挂式、悬挑 式、升降式脚手架以及用于楼层间操作的工具式脚手 架等。
4.砌块墙体的灰缝厚度应符合要求。
脚手架及垂直运输设备
脚手架及垂直运输设备1. 脚手架脚手架是一种用于支撑工人、工具和材料的临时结构。
它在建筑、维修、装修和其他施工活动中起着重要的作用。
脚手架可以提供安全、稳定的工作平台，使工人能够在高处工作。
脚手架不仅可以提高工人的工作效率，还可以减少施工过程中的风险和事故发生的可能性。
1.1 脚手架的组成部分脚手架通常由以下几个组成部分构成：•立杆：立杆是脚手架的支撑柱，在脚手架的每个角落设置，起到支撑和稳定的作用。
•横杆：横杆用于连接立杆，构成脚手架的横向支撑结构。
•斜杆：斜杆用于连接立杆和地面或建筑物，增加脚手架的稳定性。
•板材：板材是脚手架的工作平台，用于支撑工人、工具和材料。
常见的板材材料有钢板、木板等。
•墩脚：墩脚用于支撑脚手架的立杆，使其能够平稳地站立在地面上。
1.2 脚手架的使用注意事项在使用脚手架时，需要注意以下几点：•安全检查：在使用脚手架之前，应对其进行安全检查，确保脚手架的各个部分完好无损，没有松动或破损的地方。
•稳定支撑：脚手架在安装时应确保稳定支撑，立杆应牢固地站立在墩脚上，横杆和斜杆的连接处应采用可靠的连接方式。
•承重限制：脚手架的承重能力有限，工人在上面工作时，应严格控制工具和材料的重量，避免超过脚手架的承重限制。
•安全防护：在脚手架上工作时，工人应佩戴安全帽和防滑鞋，确保自己的安全。
•定期检查：定期检查脚手架的使用状况，必要时进行维修和更换。
2. 垂直运输设备垂直运输设备是用于在建筑物或其他高度场所进行物品运输的设备。
它可以提供快速、高效、安全的物品运输，减少人工搬运的繁重劳动。
垂直运输设备广泛应用于大型商业建筑、工业厂房等场所。
2.1 常见的垂直运输设备常见的垂直运输设备包括：•电梯：电梯是一种通过电动机驱动的垂直运输设备，它能够以快速、安全的方式将人员和物品从一个楼层运送到另一个楼层。
•自动扶梯：自动扶梯是一种借助于连续链板或带式输送设备将人员从一个楼层运送到另一个楼层的设备，它可以根据乘客的需求提供连续的运输。
垂直运输和脚手架工程
1 垂直运输和脚手架工程1、垂直运输垂直运输设施为在建筑施工中担负垂直运（输）送材料设备和人员上下的机械设备和设施，它是施工技术措施中不可缺的重要环节。
随着高层、超高层建筑工程以及超深地下工程的飞速发展，对垂直运输设施的要求也相应提高，垂直运输技术已忧为建筑施工中重要的技术领域之一。
1）垂直运输设施的设置要求（1）垂直运输设施的一般设置要求①覆盖面和供应面塔吊的覆盖面是指以塔吊的起重幅度为半径的圆形吊运覆盖面积；垂直运输设施的供应面是指借助于水平运输手段(手推车等)所能达到的供应范围。
其水平运输距离一般不宜超过80m。
建筑工程的全部的作业面应处于垂直运输设施的覆盖面和供应面的范围之内。
②供应能力塔吊的供应能力等于吊次乘以吊量(每次吊运材料的体积、重量或件数)；其他垂直运输设施的供应能力等于运次乘以运量，运次应取垂直运输设施和与其配合的水平运输机具中的低值。
另外，还需乘以一个数值为0.5～0.75的折减系数，以考虑由于难以避免的因素对供应能力的影响(如机械设备故障和人为的耽搁等)。
垂直运输设备的供应能力应能满足高峰工作量的需要。
③提升高度设备的提升高度能力应比实际需要的升运高度高出不少于3m。
以确保安全。
④水平运输手段在考虑垂直运输设施时，必须同时考虑与其配合的水平运输手段。
当使用塔式起重机作垂直和水平运输时，要解决好料笼和料斗等材料容器的问题。
由于外脚手架(包括桥式脚手架和吊篮)承受集中荷载的能力有限，因此一般不使用塔吊直接向外脚手架供料；当必须用其供料时，则需视具体条件分别采取以下措施：在脚手架外增设受料台，受料台则悬挂在结构上(准备2～3层用量，用塔吊安装)；使用组联小容器，整体起吊，分别卸至各作业地点；在脚手架上设置小受料斗(需加设适当的拉撑)，将砂浆分别卸注于小料斗中。
当使用其他垂直运输设施时，一般使用手推车(单轮车、双轮车和各种专用手推车)作水平运输。
其运载量取决于可同时装入几部车子以及单位时间内的提升次数。
吊篮、脚手架及垂直运输方案
和黄∙小港湾改造工程（7#地块）外立面装饰工程吊篮、脚手架及垂直运输方案本工程为新建工程，位于项目位于市市北区，小港一路以南，规划路以北，冠县路以西。
A5-1为超高层，主楼外墙四周干挂花岗岩石材、铝板等，由于建筑物高度较高，要求立体交叉施工，外墙施工采用吊篮进行安装，本工程采用吊篮长6米，载重量为630公斤，配重1000公斤，双电机启动，吊篮附件均通过二次检查后由租赁公司委派技术人员指导安装。
A5-2、A5-3、A5-4建筑物高度较低，造型复杂，外墙施工采用脚手架施工。
各施工方案如下：一、A5-1吊篮施工方案：1、安全操作规程：高处作业吊篮应由技术培训合格的人员操作、维护、保养、并持证上岗。
这些人员必须年满18周岁，初中以上文化程度，且无不适应高处作业疾病和生理缺陷。
进入吊篮的人员必须带好安全帽，系好安全带，并将安全带锁扣在另外可靠固定的建筑物上部的安全绳上。
酒后、过度疲劳、情绪异常者不得上岗。
操作人员上机前，必须认真阅读和掌握《使用说明书》和《操作人员必读》的容。
工作前，必须按检验项目对吊篮逐项进行检验，各项全部合格并由主管负责人批准后方可投入使用，吊篮严禁带病操作。
使用中严格执行安全操作规程，杜绝违章作业，使用后做好维护保养工作。
吊篮严禁超载（吊篮的载重包括人员的重量在），且载荷在平台全长上应基本均匀。
当施工高度较高及前粱伸出长度超过规定的围时，平台的载重量必须减少，风力较大时，还必须考虑风压的影响（相当于增加平台的载重量）。
具体的规定必须保证悬挂机构的配重稳定力矩要大于两倍的吊篮升降部分自重，钢丝绳自重、重锤、额定荷载及风荷载所引起的倾覆力矩。
在正常工作中，严禁触动滑降装置及用安全锁（离心式安全锁）刹车。
工作平台两端倾斜超过15cm时应及时调平，否则将影响安全锁的使用。
操作人员应及时注意吊篮的运行情况，及时消除事故隐患。
操作人员在工作平台使用电器设备时，低于500w的电器设备可接在电器箱的接线端子上，但高于500w的电器设备严禁接在电器箱，必须用独立电源供电。
建筑施工技术 脚手架及垂直运输设备
建筑施工技术：脚手架及垂直运输设备在建筑施工中，脚手架和垂直运输设备是必不可少的工具。
它们可以提高施工效率，保障工人安全。
本文将介绍脚手架和垂直运输设备的重要性、常见类型及施工要点。
脚手架的重要性建筑中的脚手架是指搭建在建筑物外部或内部的支撑结构，通常由钢管或铝合金材料制成。
脚手架的意义在于为建筑工人提供安全、可靠的支撑和工作平台。
脚手架的重要性如下：•安全性：脚手架作为建筑施工的安全保障措施，它能避免工人在高处直接作业，减少事故发生的可能性。
•高效性：脚手架能提高建筑工人的工作效率，以便更快速地完成建筑工程。
•经济性：当使用得当时，脚手架将会减少工人受伤和严重事故，从而减少工人伤假、医疗保险及赔偿等不必要的费用。
脚手架的常见类型在建筑施工中，脚手架通常分为以下几种类型：独立式脚手架独立式脚手架是一种单独支撑的、自立的脚手架。
它在施工中非常常见且易于组装，因此在小型工程中非常适用。
悬挑式脚手架悬挑式脚手架是一种常用于高层建筑施工的脚手架，在施工中可以便于提高和拆除。
支架式脚手架支架式脚手架是一种常常用于建筑物外部进行幕墙制作和石材制作的脚手架，它能支撑整个幕墙或石材制作的重量。
特种脚手架特种脚手架是脚手架的一种特殊形式，它在施工现场需要满足特定的条件和要求。
脚手架施工要点在搭建脚手架时，施工人员需要遵循以下要点：1.打造稳固的平台，并按照规范确定承载能力。
2.使用固定卡和支架之类安全设备，使脚手架更加稳定。
3.确定每个组件和设备都是专业的设备，且符合施工安全标准。
4.确认组件的搭建顺序，按照顺序对脚手架进行搭建。
5.定期维护脚手架，及时发现和修复可能存在的问题。
垂直运输设备的重要性在建筑施工现场中，垂直运输设备包括升降机、货梯、自动扶梯和电梯等。
垂直运输设备的重要性如下：•提高工作效率：这些设备有助于提高建筑施工现场的工作效率，并且可以将大型货物容易地运送到施工现场。
•增强安全保障：由于这些设备获准合格后可以保证工作人员的安全，所以这对于建筑施工现场的安全也是很重要的。
定额注意要点土建装修脚手架及垂直运输
2021/3/10
10
皮肌炎图片——皮肌炎的症状表现
• 皮肌炎是一种引起皮肤、肌肉、 心、肺、肾等多脏器严重损害的， 全身性疾病，而且不少患者同时 伴有恶性肿瘤。它的1症状表现如 下：
• 1、早期皮肌炎患者，还往往伴 有全身不适症状，如-全身肌肉酸 痛，软弱无力，上楼梯时感觉两 腿费力；举手梳理头发时，举高 手臂很吃力；抬头转头缓慢而费 力。
当建筑工程（主体结构）与装饰装修工程不是一个施工单位施 工时，施工时，建筑工程综合脚手架按定额子目的90%计算， 外脚手架增加费按定额子目的70%来计算，装饰装修工程另按
实际使用外墙单项脚手架或其他脚手架计算，外脚手架增加费 按定额子目的30%计算。
2021/3/10
9
垂直运输、脚手架定额应注意的问题
程量=5*2000㎡；
2021/3/10
18
垂直运输、脚手架定额应注意的问题
• 可见没有超过23.3米，6、7层的脚手架计算 相同；
• 垂直运输工程（结构册、装饰册）中相关 说明与此条说明解释相同。
2021/3/10
19
垂直运输、脚手架定额应注意的问题
3.构筑物脚手架、垂直运输子目移入构 筑物章节
2021/3/10
15
垂直运输、脚手架定额应注意的问题
• 【例】（1）某建筑物檐高19.8米，层数7层， 每层建筑面积2000㎡，定额套用如下：
• 第7层：综合脚手架A8-1，工程量=2000㎡； • 檐高20m以上外脚手架增加费7-8层A8-3，
工程量=200）高层建筑垂直运输及超高增加 费A9-9：工程量=17*2000㎡；
• 装饰装修施工单位：（如实际使用钢管双 排外脚手架）双排外脚手架A21-3，工程量= 外墙外边线*建筑物墙高；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小横杆贴近立杆布置，在相邻立杆之 间根据需要加设1～2根；
剪刀撑35 m以下脚手架除在两端设置 外，中间每隔12～15m设一道，35 m以上 脚手架沿两端、转角处起每隔7～9根立杆 设一道，斜杆与地面的夹角为450～；
建工学院
共47页 第5页
土木工程施工
1.1 基本规定
连墙件按二步三跨或三步三跨设置，其水平和垂直间距均不 大于6m（50m以上脚手架垂直间距为4m）。
回转扣件
建工学院
直角扣件
对接扣件
共47页 第3页
土木工程施工
立杆间距 1.4～2m,
≯2m
剪刀撑每 隔12～ 15m设置
一道
建工学院
栏杆
1 扣件式钢管脚手架
踢脚板
附墙拉结
操作层
大横杆间距 1.2～1.8m,
≯1.8m 大横杆
栏杆 高度 1.2m
小小横横杆杆 伸出立 杆0.1m
立杆
剪剪刀刀撑撑 与地面 夹角450
脚手架应有良好的防电 避雷装置。钢管脚手架、钢 井架应有可靠的接地装置， 每50m长应设一处，经过钢 脚手架的电线要严格检查， 谨防破皮漏电。 施工照明通 过钢脚手架时，应使用12V 以下的低压电源。电动机具 必须与钢脚手架接触时，要 有良好的绝缘。
钢管脚手架的接地
建工学院
共47页 第12页
土木工程施工
土木工程施工
第3章 砌体工程
第9讲 脚手架 及垂直运输设施
1 扣件式脚手架 3 门式脚手架 5 垂直运输设施
2 碗扣式脚手架 4 升降式脚手架
建工学院
土木工程施工
第9讲 脚手架及垂直运输设施
脚手架的种类
脚手架是为了便于施工活动和安全操作的一种临时设施。
脚手架的种类很多，常用的有扣件式钢管脚手架、碗扣式脚 手架和门式脚手架三大类。
土木工程施工
1.2 安全规定
⑶ 小横杆的最大间距不 大于1m，小横杆的两端均需 与大横杆固定，并伸出大横 杆100mm（单排架伸入墙内 不小于240mm）；
小横杆伸出大 横杆100mm
⑷ 脚手架在7m以上必须与建筑物设置均匀分布的连墙点，脚 手架上部未设置拉结点的自由高度不得大于6m；
⑸ 操作层脚手板应满铺，不得有探头板，外侧应设置1.2m高 防护栏杆和0.3m高的挡脚板，并用密目式安全网封闭；
双排脚手架的最大搭设高度为50m（超过50m时，35m以下应 采用双立杆）。
单排架只适用 于6层以下的建筑， 最大搭设高度20m， 属限制使用的搭设 方式。
建工学院
共47页 第6页
土木工程施工
1.2 安全规定
⑴ 立杆地基应平整坚实，立杆底部 应插入金属底座并设置垫木，在立杆底端 100～300mm处设置一道扫地杆。
建工学院
共47页 第9页
土木工程施工
1.2 安全规定
⑹ 操作层以下每隔10m用平网或满铺脚手板封闭，内立杆与
墙体之间用木板或其它措施封闭；
底部 平网 每隔
10m 一道
建工学院
脚手架与建筑物的封闭隔离措施 高层建筑的底部平网
内 立 杆 与 建 筑 物 的 间 隙 用 木 板 或 其 共47页 第它10页
按脚手架搭设的方法又可分为落地式脚手架、悬挑式脚手架、 吊式脚手架和升降式脚手架等。
建工学院
共47页 第1页
土木工程施工
第9讲 脚手架及垂直运输设施
1 扣件式钢管脚手架
扣件式钢管脚手架是目前 广泛应用的一种多立杆式脚手 架，其不仅可用作外脚手架， 还可用作里脚手架、满堂脚手 架和支模架等。
扣件式钢管脚手架由钢管、 扣件和底座组成。钢管为外径 48mm、壁厚3.5mm的焊接钢管， 扣件为可锻铸铁或玛钢扣件。
1.2 安全规定
扣件式钢管脚手架（落地式）搭设施工
建工学院
共47页 第13页
高层建筑搭设的 双立柱扣件式钢管脚手架
扣件式钢管脚手架搭设施工
土木工程施工
卸料平台 挑平网
1.2 安全规定
立柱及剪刀撑 均采用双杆
建工学院
共47页 第14页
土木工程施工
1 扣件式钢管脚手架
1.3 连墙构造（简称连墙件）
连墙构造对外脚手架的安全至关重要，因连墙件数 量不足或构造不符合要求造成的事故屡有发生。连墙构
建工学院
共47页 第2页
土木工程施工
常用扣件的形式有三种： 用于两根任意角度相交钢管
连接的回转扣件；供两根垂 直相交钢管连接的直角扣件； 供两根对接钢管连接的对接 扣件。
1 扣件式钢管脚手架
底座一般采用厚 8mm、边长150～ 200mm的钢板作底板， 上焊150mm高的钢管。 底座有内插式和外套 式。
土木工程施工
1.2 安全规定
⑺ 操作层的施工荷载不得大于3KN/m2，在架板上堆放的标准 砖单排立码不得超过三层，砂浆和容器总重不得大于1.5KN，施工 设备单件重量不得大于1KN，使用人力在架上搬运和安装的构件自 重不得大于 2.5KN。
⑻ 架子工作业时，必须戴安全帽、系安全带、穿软底鞋。脚 手材料应堆放平稳，工具应放入工具袋内，上下传递物件时不得 抛掷。
扫地杆离 地面0.1～ 0.3m
1 扣件式钢管脚手架
建工学院
立杆底部做法
共47页 第7页
土木工程施工
⑵ 立杆的最大间距不大于2m， 左右相邻的立杆接头应相互错开；大 横杆的最大间距不大于1.8m；上下相 邻的大横杆接头应相互错开。
1.2 安全规定
立杆接头1234
建工学院
立杆接头未错开 违反规范！
共47页 第8页
内立杆 离墙
≯0.35m
扫地杆 离地面 0.1～ 0.3m
架宽 0.9～ 1.2m
土木工程施工
1 扣件式钢管脚手架
1.1 基本规定
双排脚手架的宽度一般为1.2～1.5m（高层脚手架为1.2m）；
立杆间距为1.4～2m（35m以下为1.4～2m，35m以上为1.4～ 1.6m）；
大横杆步距1.2～1.8 m（砌筑用最佳步距1.2～1.4m）；
造有刚性 和柔性 两种。
⑴ 刚性连墙件：
既能承受拉力和压力，又有一定的抗弯和抗扭能力。刚性较好 的连墙构造既能抵抗脚手架里倒或外倾变形，又能形成对立杆纵向 弯曲变形的约束，提高脚手架的抗失稳能力。常见刚性连墙构造有 八种：
⑼ 在雨、雪、冰冻的天气施工，架子上要有防滑措施，并在 施工前将积雪、冰渣清除干净。
复工工程应对脚手架进行仔细检查，发现立杆沉陷、悬空、 节点松动、架子歪斜等情况，应及时处理。
建工学院
共47页 第11页
土木工程施工
1.2 安全规定
⑽ 脚手架与电压为1~20kV以下架空输电线路的距离应不小于 2m，同时应有隔离防护措施。
