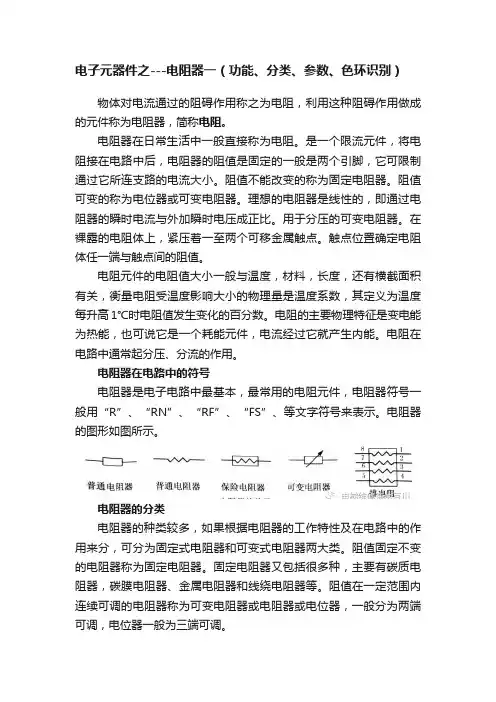

电子元器件之---电阻器一（功能、分类、参数、色环识别）
电子元器件之---电阻器一（功能、分类、参数、色环识别）物体对电流通过的阻碍作用称之为电阻，利用这种阻碍作用做成的元件称为电阻器，简称电阻。
电阻器在日常生活中一般直接称为电阻。
是一个限流元件，将电阻接在电路中后，电阻器的阻值是固定的一般是两个引脚，它可限制通过它所连支路的电流大小。
阻值不能改变的称为固定电阻器。
阻值可变的称为电位器或可变电阻器。
理想的电阻器是线性的，即通过电阻器的瞬时电流与外加瞬时电压成正比。
用于分压的可变电阻器。
在裸露的电阻体上，紧压着一至两个可移金属触点。
触点位置确定电阻体任一端与触点间的阻值。
电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。
电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能。
电阻在电路中通常起分压、分流的作用。
电阻器在电路中的符号电阻器是电子电路中最基本，最常用的电阻元件，电阻器符号一般用“R”、“RN”、“RF”、“FS”、等文字符号来表示。
电阻器的图形如图所示。
电阻器的分类电阻器的种类较多，如果根据电阻器的工作特性及在电路中的作用来分，可分为固定式电阻器和可变式电阻器两大类。
阻值固定不变的电阻器称为固定电阻器。
固定电阻器又包括很多种，主要有碳质电阻器，碳膜电阻器、金属电阻器和线绕电阻器等。
阻值在一定范围内连续可调的电阻器称为可变电阻器或电阻器或电位器，一般分为两端可调，电位器一般为三端可调。
如果按电阻器的外观形状分、一般分为圆柱形电阻器、纽扣电阻器和贴片电阻器等，如下图所示即为圆柱形电阻器和贴片电阻器。
如果按制作材料的不同，电阻器可分为线绕电阻器、膜式电阻器、碳质电阻器等。
如果按用途、可分为精密电阻器、高频电阻器、高压电阻器、大功率电阻器、热敏电阻器及熔断电阻器等。
1、碳膜电阻器碳膜电阻器是使用最早、最广泛的电阻器。
它是由碳沉积在瓷质基体上制成的，通过改变碳膜的厚度或长度，可以得到不同的阻值。
电阻的基础知识
电阻的基础知识1 电阻的分类1.1.按阻值特性固定电阻、可调电阻、特种电阻(敏感电阻) .不能调节的,我们称之为定值电阻或固定电阻,而可以调节的,我们称之为可调电阻.常见的可调电阻是滑动变阻器,例如收音机音量调节的装置是个圆形的滑动变阻器,主要应用于电压分配的,我们称之为电位器.1.2.按制造材料薄膜电阻、线绕电阻，无感电阻等.1.2.1薄膜电阻用蒸发的方法将一定电阻率材料蒸镀于绝缘材料表面制成。
主要如下：a碳膜电阻器碳膜电阻（碳薄膜电阻）为最早期也最普遍使用的电阻器，利用真空喷涂技术在瓷棒上面喷涂一层碳膜，再将碳膜外层加工切割成螺旋纹状，依照螺旋纹的多寡来定其电阻值，螺旋纹愈多时表示电阻值愈大。
最后在外层涂上环氧树脂密封保护而成。
其阻值误差虽然较金属皮膜电阻高，但由于价钱便宜。
碳膜电阻器仍广泛应用在各类产品上，是目前电子，电器，设备，资讯产品之最基本零组件。
b 金属膜电阻器。
金属膜电阻（金属拍摄电阻）同样利用真空喷涂技术在瓷棒上面喷涂，只是将炭膜换成金属膜（如镍铬），并在金属膜车上螺旋纹做出不同阻值，并且于瓷棒两端度上贵金属。
虽然它较碳膜电阻器贵，但低杂音，稳定，受温度影响小，精确度高成了它的优势。
因此被广泛应用于高级音响器材，电脑，仪表，国防及太空设备等方面。
c 金属氧化膜电阻器某些仪器或装置需要长期在高温的环境下操作，使用一般的电阻会未能保持其安定性。
在这种情况下可使用金属氧化膜电阻（金属氧化物薄膜电阻器），它是利用高温燃烧技术于高热传导的瓷棒上面烧附一层金属氧化薄膜（用锡和锡的化合物喷制成溶液，经喷雾送入500~500℃的恒温炉，涂覆在旋转的陶瓷基体上而形成的。
材料也可以氧化锌等），并在金属氧化薄膜车上螺旋纹做出不同阻值，然后于外层喷涂不燃性涂料。
其性能与金属膜电阻器类似，但电阻值范围窄。
它能够在高温下仍保持其安定性，其典型的特点是金属氧化膜与陶瓷基体结合的更牢，电阻皮膜负载之电力亦较高。
电阻的作用与种类了解电路中常用的电阻元件
电阻的作用与种类了解电路中常用的电阻元件电阻的作用与种类：了解电路中常用的电阻元件电阻是电路中常见的元件之一，它在电路中起到限制电流、调节电压和降低功率的作用。
了解电阻的作用和种类对于理解电路的基本原理和设计电路都是非常重要的。
一、电阻的作用1. 限制电流：电阻可以限制电流的大小，通过增加电阻的阻值，可以减小电路中的电流，避免电流过大引起元件的过热和损坏。
2. 调节电压：电阻可以根据欧姆定律V=IR，通过调节电阻的阻值来改变电路中的电压。
例如，利用电位器（变阻器）可以调节电路中的电压大小，实现对电路的控制。
3. 降低功率：电阻可以将电能转化为热能，通过电阻的电流流过时产生热量，这样可以实现对电路的功率消耗调节。
二、电阻的种类1. 固定电阻：固定电阻是指其阻值固定不变的电阻元件。
常见的固定电阻有炭膜电阻、金属膜电阻、金属氧化物膜电阻等。
- 炭膜电阻：采用碳材料制成，经过特殊处理形成膜层。
具有阻值稳定、温度系数小等特点。
常见的颜色表示法有棕、黑、红、橙、黄、绿、蓝、紫、灰、白等。
- 金属膜电阻：采用金属薄膜制成，较炭膜电阻具有更高的精度和更小的温度系数。
常见颜色表示法有棕、红、橙、黄、绿、蓝、紫、灰等。
- 金属氧化物膜电阻：采用金属氧化物制成，具有稳定的性能和较高的使用温度范围。
通常使用编码法表示阻值。
2. 可变电阻：可变电阻是指其阻值可以通过调节来改变的电阻元件，也叫做电位器或者变阻器。
常见的可变电阻有可变炭膜电阻、可变金属膜电阻、可调电阻等。
- 可变炭膜电阻：通过调节旋钮或者滑动片来改变阻值，常用于调节电路中的电压或电流。
- 可变金属膜电阻：原理与可变炭膜电阻类似，但具有更高的精度和可靠性。
- 可调电阻：由多个固定电阻或可变电阻组成，通过切换或调节来改变阻值，常用于电路测试和仪器表中。
3. 光敏电阻：光敏电阻是一种特殊的电阻，其阻值会随着光照强度的变化而变化。
光敏电阻常用于光控开关、光敏传感器等应用领域。
常用电子元器件介绍
1T=103G=106 M=109 K=1012 R 1.1.6. 电阻器的特性： 电阻为线性原件，即电阻两端电压与流过电阻的电流成正比，通过这段导体的电流强度与这段 导体的电阻成反比。即欧姆定律：I=U/R。 1.1.7. 电阻的作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。 1.1.8. 主要参数:标称阻值 额定功率 允许误差等级 阻值变化规律(电位器)
1.1.10.1. 直标法 将电阻器的标称值用数位元元元和文字元号直接标在电阻体上,其允许偏差则用百分数表示,未 标偏差值的即为±20%. 1.1.10.2. 数码标记法 一般用三位元元数位元元元来表示容量的大小，单位元元元为欧姆()。前两位为有效数字， 后一位表示倍率。即乘以10i，i为第三位元数位，若第三位元数位9，则乘10-1。 如223J代表22103欧姆()＝22000欧姆 ()＝22千欧姆(K)，允许误差为5%；又如 479K代表4710-1欧姆()，允许误差为5%的电阻。这种表示方法最为常见。
为者常成，行者常至
11
1.2.8. 标称容值的表示方法
1.2.8.1. 直标法
由于电容体积要比电阻大，所以一般都使用直接标称法。如果数字是0.001，那它代表的是0.001uF＝1nF，如果 是10n，那么就是10nF，同样100p就是100pF。
1.2.8.2. 数码标记法
不标单位的直接标记法：用1~4位元元元元数位元元元表示，容量单位元元元为pF，如350为350pF，3为3pF， 0.5为0.5pF
稳压管的最主要的用途是稳定电压。在要求精度不高、电流变 化范围不大的情况下，可选与需要的稳压值最为接近的稳压管 直接同负载并联。在稳压、稳流电源系统中一般作基准电源， 也有在集成运放中作为直流电平平移。其存在的缺点是杂讯系 数较高，稳定性较差。
电子元器件系列知识---电阻
电子兀器件系列知识------- 电阻电阻器通常简称为电阻，是一种最基本、最常用的电子元件。
导电体对电流的阻碍作用称着电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Q、K Q、M Q表示。
一、电阻器的分类按其制造材料和结构不同分类：1线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实芯电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻按阻值是否可调整分类1 固定电阻器2、可变电阻器二、电阻器的命名方法电阻器用符号“ R”表示。
图形符号如下图。
电阻器的型号命名由四部分组成。
第一个部分用字母“ R”表示电阻器的主称，第二部分用字母表示构成电阻器的导体材料，第三部分用数字或字母表示电阻器的分类，第四部分用数字表示序号。
例如，型号为RT11,表示普通碳膜电阻器；型号为RJ71，表示精密金属膜电阻器。
上图：电阻器图形符号T电阻RT 10K爨膜示例：RJ71-0.125-5.1KI 型电阻器下图是碳膜电阻及精密金属膜电阻。
0.12^ e.ik T主需.电堪as材料.金■構IyW第一部分第二部分（材料）第三部分第四部分（分类）RH 合成碳膜 1普通 序号I 玻璃釉膜 2普通 J 金属膜 3超咼频 N 无机实芯 4高阻 G 沉积膜5高温 S 有机实芯 7精密 T 碳膜 8咼压 X 线绕9特殊 丫氧化膜G 咼功率 F 复合膜T 可调F 表：电阻器型号的意义三、电阻器的参数：1、标称阻值：电阻器上面所标示的阻值。
确定电阻器标称值的一般原则是，生产出来的电阻器按照一定的误差等级从小阻值到大阻值分布，使所有的电阻器都能找到一个标称值，以免造成不必要的损失。
电阻器的误差等级有E6、E12、E24,分别对应土20%、土10%、土5%三个误差等级，分别有六个、十二个和二十四个标称值。

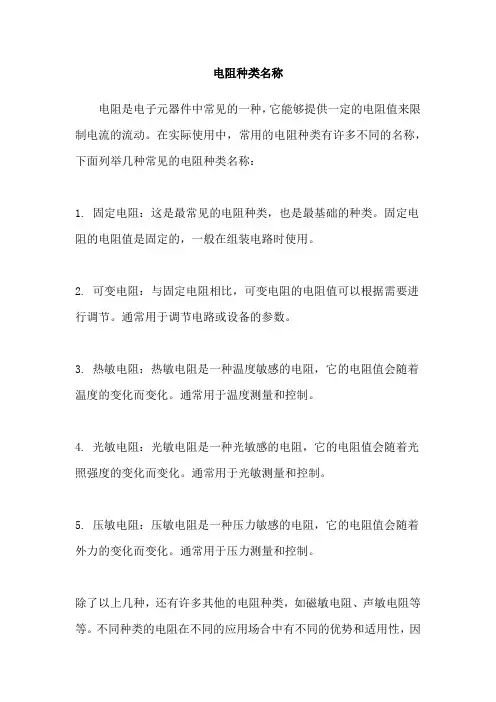

电阻种类名称
电阻种类名称
电阻是电子元器件中常见的一种，它能够提供一定的电阻值来限制电流的流动。
在实际使用中，常用的电阻种类有许多不同的名称，下面列举几种常见的电阻种类名称：
1. 固定电阻：这是最常见的电阻种类，也是最基础的种类。
固定电阻的电阻值是固定的，一般在组装电路时使用。
2. 可变电阻：与固定电阻相比，可变电阻的电阻值可以根据需要进行调节。
通常用于调节电路或设备的参数。
3. 热敏电阻：热敏电阻是一种温度敏感的电阻，它的电阻值会随着温度的变化而变化。
通常用于温度测量和控制。
4. 光敏电阻：光敏电阻是一种光敏感的电阻，它的电阻值会随着光照强度的变化而变化。
通常用于光敏测量和控制。
5. 压敏电阻：压敏电阻是一种压力敏感的电阻，它的电阻值会随着外力的变化而变化。
通常用于压力测量和控制。
除了以上几种，还有许多其他的电阻种类，如磁敏电阻、声敏电阻等等。
不同种类的电阻在不同的应用场合中有不同的优势和适用性，因
此在选择电阻时需要根据具体情况进行选择。
电阻常见种类
电阻常见种类电阻是电学元件中最基础的部件之一，它是用来限制电流流动的。
在现代电子技术中，电阻被广泛应用于各种电路中。
根据不同的使用场合和要求，电阻有多种不同的类型。
下面将介绍一些常见的电阻种类。
1. 碳膜电阻碳膜电阻是一种常见的低功率、高精度、低成本的表面贴装电阻。
它由金属箔或薄膜上覆盖一层碳膜而成，具有较好的稳定性和线性特性，在工业控制、通讯设备等领域广泛应用。
2. 金属膜电阻金属膜电阻也是一种常用的表面贴装型低功率、高精度、低成本电阻。
它由金属箔或薄膜上覆盖一层金属薄膜而成，具有较好的稳定性和线性特性，在计算机、通讯设备等领域广泛应用。
3. 金属氧化物膜（MO）电阻金属氧化物膜（MO）电阻是一种高精度、高稳定性的电阻。
它由金属箔或薄膜上覆盖一层金属氧化物薄膜而成，具有较高的精度和稳定性，在高要求的仪器仪表、计算机等领域广泛应用。
4. 有线电阻有线电阻是一种大功率、高精度的电阻。
它由金属丝或合金丝绕制而成，具有较好的热稳定性和抗振动能力，在工业加热、光学测量等领域广泛应用。
5. 电容式电阻电容式电阻是一种高频率响应快、体积小、重量轻的电阻。
它由两个平行板之间填充介质而成，具有较好的温度系数和线性特性，在计算机、通讯设备等领域广泛应用。
6. 变压器式电阻变压器式电阻是一种大功率、高精度的电阻。
它由多个金属箔叠加而成，具有较好的温度系数和线性特性，在工业控制、通讯设备等领域广泛应用。
7. 管子式电阻管子式电阻是一种大功率、高精度的电阻。
它由金属管或合金管制成，具有较好的热稳定性和抗振动能力，在工业加热、光学测量等领域广泛应用。
综上所述，电阻有多种不同的类型，每种类型都有其特点和适用范围。
选择适合自己需求的电阻种类可以有效提高电路的性能和稳定性。
电阻基础知识讲解大全
电阻基础知识讲解大全电阻是电路中常见的基本元件之一，它在电子技术领域中起着至关重要的作用。
本文将全面解析电阻的基础知识，包括电阻的定义、分类、特性等方面内容。
一、电阻的定义与基本概念电阻是指电流通过某一导体时，由于导体的物理性质所产生的电阻力。
它是表征导体阻碍电流流动程度的物理量，通常用符号R表示，单位是欧姆（Ω）。
二、电阻的分类1. 固定电阻固定电阻是指其电阻值在一定条件下保持不变的电阻器件。
常见的固定电阻有炭膜电阻、金属膜电阻、金属氧化物膜电阻等。
它们都具有稳定的电阻值、精度高、温度系数小等特性。
2. 可变电阻可变电阻是指其电阻值可以通过外部手段进行调节的电阻器件。
它提供了对电路中电阻值的调整和变化的能力，常见的可变电阻有电位器和可变电阻器。
可变电阻在电子电路设计中常用于精确调节电路参数或电路信号的幅度。
三、电阻的特性1. 电阻值电阻值是指一个电阻器件所具有的电阻大小，一般用欧姆（Ω）表示。
电阻值的大小决定了电流通过电阻时受到的阻碍程度，越大则对电流的阻碍越大。
2. 电阻的色环编码为了方便读取电阻器件的电阻值，常常使用色环编码来表示。
色环编码是指在电阻器体表面采用不同颜色的环来表示不同的数字，通过组合不同的颜色和位置，可以得到电阻器件的准确电阻值。
3. 电阻的功率电阻的功率是指电阻器件所能承受的最大功率。
它与电阻的尺寸、材料以及工作条件有关。
一般来说，功率越大的电阻器件可以承受更高的电流和更高的功率。
4. 电阻的温度系数电阻值通常会随着温度的变化而发生变化，这是由于导体材料的热膨胀系数和电阻率的温度系数不同导致的。
电阻的温度系数可以用来衡量电阻随温度变化的程度，常见的温度系数有正温度系数和负温度系数。
四、电阻的应用领域电阻作为电路中的基本元件，广泛应用于各个领域。
以下是电阻的主要应用领域：1. 电子设备和电路中的信号调节与传输。
2. 电源电路和电能调节。
3. 温度传感和测量。
4. 信号滤波和分离。
电子元器件—电阻
4.符号
在画电路图时，电阻用符号“
”表示，长是宽
的3倍（至少2倍)。当加上限定符号后，可表示不同特性的
电阻，后面将分别介绍。
第一课 电阻元件 电感元件 电容元件
二、 电阻器的分类 1.按结构分：固定电阻器、可变电阻器、敏感电阻器。
2.按外形分：圆柱形、管形、方形、片状、集成电阻。
3.按用途分：普通型、精密型、功率型、高压型、高阻 型、高频型、保险型。
2 普通型
3 超高频
4
高阻
5
高阻
6
常用一位阿拉伯
7 精密型 数字或无数字表
8 高压型
示
9 特殊型
G 高功率
W
微调
T
可调
D
多圈
第一课 电阻元件 电感元件 电容元件
三、 电阻器主要技术参数指标
• 额定功率 • 标称阻值 • 允许偏差 • 温度系数 • 非线性度 • 噪声系数
由于电阻器表面积有 限，一般只标明阻值， 精度，材料和额定功率， 对于小于0. 5W的小电阻， 通常只标明阻值和精度， 材料及功率由外形颜色 和尺寸判断。
第一课 电阻元件 电感元件 电容元件
1.常用电阻器 —— 碳膜电阻
第一课 电阻元件 电感元件 电容元件
1．碳膜电阻器（RT）：
在陶瓷管架上高温沉积碳 氢化合物的电阻材料，并在其 表面涂上环氧树脂密封保护而 成的。
它是一种膜式电阻器，其 表面常涂以绿色保护漆。
碳膜的厚度决定阻值的大 小，通常通过控制膜的厚度和 刻槽来控制电阻器。
6. 极限电压
电阻两端电压增加到一定数值时，会发生电击穿现象， 使电阻损坏，这个电压叫做电阻的极限电压。根据电阻的额 定功率，可计算出电阻的额定电压：
电阻的种类与特性
电阻的种类与特性导言：电阻是电路中常见的电子元件，它具有控制电流流动的作用。
本文将介绍电阻的种类与特性，帮助读者更好地理解电阻的使用。
一、固定电阻固定电阻是最常见的一类电阻，它的电阻值在制造过程中被确定，并且无法进行调节。
固定电阻的种类繁多，主要包括：1.1 炭膜电阻炭膜电阻是一种由炭粉和聚合物制成的电阻。
它具有体积小、功率承受能力强、温度系数低等特点。
炭膜电阻广泛应用于各种电子设备中。
1.2 金属膜电阻金属膜电阻是一种用金属薄膜制成的电阻。
它具有精度高、稳定性好、温度系数低等特点，常被用于要求较高精度的电路。
1.3 电线绕制电阻电线绕制电阻是一种由电阻线缠绕成圈的电阻。
它具有承受大电流和高功率的能力，常用于大功率设备中。
二、可变电阻可变电阻是一种可以通过调节电阻值的电子元件。
它的电阻值可以根据需要进行调节，以满足不同的电路要求。
常见的可变电阻有：2.1 片式可变电阻片式可变电阻是一种在电路板上安装的电阻，通常由一片层压薄片构成。
它的电阻值可以通过旋转或滑动调节器来改变。
2.2 引线式可变电阻引线式可变电阻是一种通过拉伸或压缩引线来改变电阻值的电阻。
它通常用于需要手动调节的电路中，例如音量控制器。
2.3 光敏电阻光敏电阻是一种能够感应环境光强度并改变电阻值的电阻。
光敏电阻常用于光控开关、光敏传感器等设备中。
三、特殊电阻除了固定电阻和可变电阻，还存在一些特殊类型的电阻，例如：3.1 温度传感电阻温度传感电阻是一种根据温度变化而改变电阻值的电阻。
它通常用于温度测量和控制领域，常见的温度传感电阻有热敏电阻和负温度系数电阻。
3.2 压敏电阻压敏电阻是一种在受到机械应力作用时改变电阻值的电阻。
它常被用于防雷击、电力设备保护等领域。
3.3 声敏电阻声敏电阻是一种能够感应声音并改变电阻值的电阻。
它常用于声控灯、噪声检测等应用中。
结论：电阻具有各种不同的种类和特性，包括固定电阻、可变电阻和特殊电阻。
了解不同种类的电阻以及它们的特性，有助于我们在电路设计和电子设备选择过程中做出正确的决策。
电阻分类及成本核算
电阻分类及成本核算电阻是电子元器件中常见的被动元件之一，广泛应用于电路中。
它是一种能够阻碍电流流动的元件，其作用是限制电流的大小。
电阻按照不同的分类方式可以分为多种类型，每种类型的电阻都有其特定的应用领域和成本核算方法。
一、按照电阻值的大小可将电阻分为以下几种类型：1. 固定电阻：固定电阻是最常见的一种类型，其电阻值是固定不变的。
固定电阻的电阻值通常用欧姆（Ω）来表示，常见的固定电阻有碳膜电阻、金属膜电阻和金属氧化物膜电阻等。
这些电阻具有稳定的电阻值和较低的成本，广泛应用于电子产品中。
2. 变阻器：变阻器是一种可以调整电阻值的电子元件，其电阻值可通过旋钮或滑动触点进行调节。
根据调节方式的不同，可以将变阻器分为旋转变阻器和滑动变阻器两种。
变阻器常用于电子电路中的灯光亮度调节、音量控制等功能。
3. 可变电阻：可变电阻与变阻器类似，都可以调节电阻值，但是可变电阻通常是通过改变外界条件来改变电阻值。
温度传感器中的热敏电阻，其电阻随着温度的变化而变化，用于测量环境温度。
可变电阻的成本相对较高，主要用于需要精确调节的应用。
二、电阻的成本核算方法：电阻的成本核算主要包括材料成本、加工成本和管理成本。
1. 材料成本：电阻的材料成本主要包括所使用的电阻材料的成本。
不同类型的电阻使用的材料不同，相应的材料成本也不同。
碳膜电阻使用的是碳膜材料，金属膜电阻使用的是金属膜材料，而金属氧化物膜电阻使用的是金属氧化物膜材料。
材料成本的高低往往与电阻的性能和稳定性有关。
2. 加工成本：电阻的加工成本主要包括生产过程中的人力成本和设备投入成本。
电阻的制造过程通常包括材料选择、印制电路板制造、贴片、焊接等环节，需要一系列的设备和劳动力来完成。
加工成本的高低取决于生产工艺的复杂程度以及所需的设备和人员投入情况。
3. 管理成本：电阻的管理成本主要包括生产管理和质量管理的成本。
生产管理成本涵盖了原料采购、生产计划、库存管理等方面，质量管理成本主要包括品质检测、不良品处理、售后服务等方面。
电阻的分类及特点
电阻的分类及特点
电阻是用来限制电流流动的元件，根据其特点和应用范围的不同，可以进行分类。
以下是几种常见的电阻分类及其特点：
1. 固定电阻：固定电阻是指其电阻值固定不变的电阻元件。
它们通常由金属或碳材料制成，具有较高的精度和稳定性。
固定电阻主要用于电路中需要固定电阻值的应用，如电路校准、稳压器等。
2. 可变电阻：可变电阻是可以通过调节电阻值的电阻元件。
它们通常由旋钮、滑动器或开关等结构控制电阻值的改变。
可变电阻常用于电子设备调节电路参数的需求，如音量控制、调光器等。
3. 高频电阻：高频电阻是专为高频电路设计的电阻元件。
它们具有较高的频率响应和稳定性，能够在高频电路中准确地控制电阻值。
高频电阻常用于通信设备、雷达系统等高频电路中。
4. 功率电阻：功率电阻是能够耐受较高功率的电阻元件。
它们通常采用大功率处理技术，并具有较大的外部尺寸和散热能力。
功率电阻主要用于需要承受大功率负荷的电路，如电机驱动、电源系统等。
5. 温度保险电阻：温度保险电阻是能够在超过特定温度时自动断开电路的电阻元件。
它们通常采用热敏材料制成，当环境温度超过设定温度时，电阻会迅速升高并断开电路，起到保护电子设备的作用。
温度保险电阻主要用于电器和家电设备的过热保护。
这些分类只是电阻的一部分，还有其他类型的电阻如NTC热敏电阻、PTC热敏电阻、铁氧体电阻等。
每种电阻都有其特定的特点和应用领域，选择合适的电阻类型对于电路设计和应用至关重要。
常用的元器件电阻器
第一节常用的元器件电阻器电阻器是组成电路的基本元件之一。
在电路中，电阻器用来稳定和调节电流、电压、作分流器和分压器，并可作为消耗能量的负载电阻。
1.1电阻器的分类一般根据电阻器的工作特性及电路功能，可分为固定电阻器、可变电阻器、敏感电阻器三大类。
（1）固定电阻器这种电阻器的阻值是固定不变的。
固定电阻器主要用于阻值固定而不需要变动的电路中，起限流、分流、分压、降压、负载或匹配等作用。
（2）可变电阻器这种电阻器的阻值可以在一定范围内变化，又称为变阻器或电位器。
在电路中，用来调节音量、音调、电压、电流等。
（3）敏感电阻器这种电阻器是指其电阻值对于某种物理量（如温度、电压、光通、机械力、磁通、湿度以及气体浓度等）表现敏感的元件。
它是一某种材料对这些外界物理量作用的敏感特性为基础而制成的。
由于他们所用的材料几乎都是半导体材料，这类电阻器页称为半导体电阻器。
敏感电阻器根据所对应的表现敏感的物理量的不同，可分为热敏、压敏、光敏、力敏、磁敏、湿敏和气敏这七种主要类型。
电阻器的图形符号如图1-1所示。
1.2电阻器的命名方法根据国家标准GB2470-81《电子设备用电阻器、电容器型号命名方法》的规定，电阻器和电位器的型号由以下四个部分组成。
第一部分用字母表示产品的主称。
R——电阻器 W——电位器第二部分用字母表示产品的材料。
H——合成膜 I——玻璃釉膜J——金属膜 N——无机实芯S——有机实芯 T——碳膜X——线绕 Y——氧化膜第三部分一般用数字表示分类，个别类型也用字母表示。
1——普通 8——高压2——普通 9——特殊3——超高频 G——大功耗4——高阻 T——可调5——高温 D——多圈7——精密 W——微调第四部分用数字表示序号，以区别产品外形尺寸和性能指标。
示例 R J 7 2——精密金属膜电阻器根据行业标准SJ 1122-82《热敏电阻器型号命名方法》的规定，热敏电阻器的产品型号由四部分组成。
第一部分主称（用字母表示）。
电阻种 类及应用
电阻种类及应用电阻是电路中常见的元件之一，用于控制电流的大小和限制电路的功率。
根据电阻的特性和材料，可以分为多种类型的电阻。
下面将介绍一些常见的电阻种类及其应用。
1. 碳膜电阻：碳膜电阻是一种采用印刷方式在陶瓷基片上制作的电阻。
它具有体积小、价格便宜的优点，主要用于一般的低功率应用，如电子设备的电压分压、电流限制和消耗功率等。
2. 金属膜电阻：金属膜电阻是在陶瓷基片上镀上金属膜形成的电阻。
它具有较高的精度和稳定性，广泛应用于精密仪器仪表、工业自动化控制和各类高精度电子设备中。
3. 电感电阻：电感电阻是由线圈中的线圈电感和其自身电阻组成的。
它广泛应用于滤波电路、共振电路、变频电路和功率电路中，用于限制电流、分离信号和改变信号特性等。
4. 变压器电阻：变压器电阻是一种变阻器，可以通过改变电流或电压的大小来改变电路的特性。
它常用于实验室、工业设备和电源调节器中，用于调节电流和电压以达到所需的功率和电压。
5. 热敏电阻：热敏电阻是一种根据温度的变化而改变电阻值的元件。
它具有灵敏度高、响应速度快的特点，广泛应用于温度测量、温度补偿和温度控制等领域。
6. 铁氧体电阻：铁氧体电阻是一种利用铁氧体材料具有的磁性和电阻性质制成的电阻。
它具有高频带通和滤波的功能，广泛应用于无线通信、雷达系统、无线电设备和电子测量仪器等领域。
7. 光敏电阻：光敏电阻是一种依据光照强度变化而改变电阻值的元件。
它通常由导电性很强的半导体材料制成，广泛应用于光敏电路、光电测量、光控制开关和自动亮度调节等领域。
这只是一部分常见的电阻种类及其应用，还有一些其他类型的电阻，如电容性电阻、电力电阻、网络电阻等。
不同类型的电阻在电路中起到不同的作用，能够满足不同的需求。
在实际应用中，需要根据具体的电路设计和要求选择合适的电阻类型及其参数。
电阻的分类和作用
电阻的分类和作用
电阻是一种被广泛应用于电路中的被动元件，其主要作用是限制电流
的流动和降低电压。
根据不同的材料、结构和功能，电阻可以分为多
种类型。
1. 固定电阻：这种电阻的阻值是固定不变的，通常由金属或碳等材料
制成。
它们可以用于各种类型的电路中，如直流和交流电路、放大器、滤波器等。
固定电阻有不同的尺寸和形状，例如贴片式、插件式、螺
旋式等。
2. 可变电阻：这种电阻可以通过调节其阻值来改变电路中的参数。
可
变电阻通常由三个引脚组成，其中一个引脚是中间引脚，另外两个是
端子引脚。
可变电阻有许多应用场景，例如音量控制器、灯光调节器等。
3. 热敏电阻：这种电阻具有温度感应特性，在温度升高时其阻值会减小。
热敏电阻通常用于温度传感器中，以测量环境温度。
4. 光敏电阻：这种电阻具有光感应特性，在光线强度变化时其阻值也
会发生变化。
光敏电阻通常用于光传感器中，以检测环境光线的强度。
5. 电位器：这种电阻可以通过旋转或滑动来调节其阻值。
电位器通常由三个引脚组成，其中一个引脚是中间引脚，另外两个是端子引脚。
电位器有许多应用场景，例如音量控制器、灯光调节器等。
总之，不同类型的电阻都有其独特的功能和应用场景。
在设计和制造各种类型的电路时，选择合适的电阻是非常重要的。
电阻的分类和用途
电阻的分类和用途电阻是一种电子元件，用于控制电流的大小。
根据电阻的材料、结构和工作原理的不同，可以将电阻分为多种类型。
本文将介绍电阻的分类以及它们在不同领域的用途。
一、电阻的分类1. 固定电阻：固定电阻是最常见的一种电阻，它具有固定的电阻值。
根据材料的不同，固定电阻又可分为碳膜电阻、金属膜电阻、金属氧化物膜电阻等。
碳膜电阻广泛应用于家电、通信设备等领域；金属膜电阻常用于高精度测量电路；金属氧化物膜电阻则适用于高温环境。
2. 可变电阻：可变电阻的电阻值可以通过调节电阻元件来改变。
可变电阻常见的类型有可变电阻器、压敏电阻和光敏电阻。
可变电阻器广泛应用于音量控制、亮度调节等场合；压敏电阻可用于测量压力或力的大小；光敏电阻则可以用于光敏传感器、光控开关等设备。
3. 温度传感电阻：温度传感电阻是根据电阻材料的温度系数来测量温度的电阻。
常见的温度传感电阻有铂电阻和热敏电阻。
铂电阻常用于医疗设备、工业自动化等领域；热敏电阻则广泛应用于温度测量、恒温控制等场合。
4. 功率电阻：功率电阻是一种可以承受较大功率的电阻。
它具有较大的尺寸和散热能力，适用于高功率电路、电机驱动等领域。
5. 高频电阻：高频电阻是专门用于高频电路中的电阻。
它具有较小的尺寸和电感，可以有效地减小电路的干扰和损耗。
二、电阻的用途1. 电子设备：电阻作为电子元件之一，广泛应用于各种电子设备中。
例如，在电视机、手机等家电产品中，电阻用于控制电路的电流和电压，保证设备的正常运行。
2. 通信设备：电阻在通信设备中起到重要的作用。
例如，在电话线路中，电阻用于平衡信号的传输，提高通信质量；在光纤通信中，电阻用于限制电流的大小，保护光纤不受损坏。
3. 电力系统：电力系统中的电阻主要用于测量电流和电压。
例如，在电能表中，电阻用于测量电流，计算电能的消耗；在电力变压器中，电阻用于测量绕组温度，保证变压器的安全运行。
4. 工业自动化：电阻在工业自动化中起到重要的作用。
电阻 分类
电阻分类电阻是电流经过物质时所遇到的阻碍程度的一种物理量，它是电阻器的基本元件之一。
电阻的大小决定了电流通过的难易程度，是电路中非常重要的一个参数。
根据电阻的性质和材料，电阻可以分为不同的类型。
常见的电阻类型有固定电阻、变阻器和热敏电阻等。
固定电阻是指电阻值固定不变的电阻器件。
根据电阻值的大小，固定电阻可以分为小功率固定电阻和大功率固定电阻。
小功率固定电阻通常用于电子电路中，用来限制电流或分压。
大功率固定电阻则通常用于电力系统中，用来消耗电能或分配电能。
变阻器是一种可以改变电阻值的电阻器件。
它由一个可调节的滑动触点和一个固定的电阻器组成。
通过改变滑动触点的位置，可以改变电阻值，从而控制电路中的电流或电压。
变阻器广泛应用于电子设备中，如音量控制、亮度调节等。
热敏电阻是一种随温度变化而改变电阻值的电阻器件。
它的电阻值随温度的升高而增大，或随温度的降低而减小。
热敏电阻常用于温度测量和温度控制领域，如温度传感器、温度补偿电路等。
除了按照电阻的类型分类，电阻还可以根据其电阻值的大小进行分类。
常见的电阻值单位是欧姆（Ω），根据电阻值的大小，电阻可以分为大电阻和小电阻。
大电阻通常指电阻值较大的电阻器件，用来限制电流或降低电压。
小电阻则指电阻值较小的电阻器件，用来传输电能或分配电能。
电阻在电路中起着重要的作用。
它可以控制电流的大小，保护电路和电子器件免受过电流的损害。
电阻还可以用来分压，将高电压转换成低电压，使电路中的元件能够正常工作。
此外，电阻还可以用来测量电流和电压，通过测量电阻值来间接测量其他物理量。
电阻是电路中不可或缺的元件，它根据其性质和用途的不同，可以分为固定电阻、变阻器和热敏电阻等类型。
电阻的大小决定了电流通过的难易程度，它在电路中起着控制电流、分压、保护电路和测量电流电压等重要作用。
了解电阻的分类和作用，对于理解和设计电路具有重要意义。
电阻知识简介及分类
电阻知识简介及分类电阻的英文名称为resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。
欧姆定律指出电压电流和电阻三者之间的关系为I=U/R，亦即R =U/I。
电阻的基本单位是欧姆，用希腊字母“Ω”来表示。
电阻的单位欧姆有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。
电阻的主要职能就是阻碍电流流过。
事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。
师傅对徒弟说：“找一个100欧的电阻来！”，指的就是一个“电阻值”为100欧姆的电阻器，欧姆常简称为欧。
表示电阻阻值的常用单位还有千欧(kΩ)，兆欧(MΩ)。
电阻器是电气、电子设备中用得最多的基本元件之一。
主要用于控制和调节电路中的电流和电压，或用作消耗电能的负载。
电阻器有不同的分类方法。
按材料分，有碳膜电阻、水泥电阻、金属膜电阻和线绕电阻等不同类型；按功率分，有、、、、1W、2W等额定功率的电阻；按电阻值的精确度分，有精确度为±5%、±10%、±20%等的普通电阻，还有精确度为±0.1%、±0.2%、±0.5%、±l%和±2%等的精密电阻快速识别色环电阻带有四个色环的其中第一、二环分别代表阻值的前两位数;第三环代表倍率;第四环代表误差。
快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内,例如是几点几k、还是几十几k的,再将前两环读出的数"代"进去,这样就可很快读出数来。
面介绍掌握此方法的几个要点:(1)熟记第一、二环每种颜色所代表的数。
可这样记忆:棕1,红2,橙3,黄4,绿5,蓝6,紫7,灰8,白9,黑0。
这样连起来读,多复诵几遍便可记住。
记准记牢第三环颜色所代表的阻值范围,这一点是快识的关键。
具体是:金色:几点几ω黑色:几十几ω棕色:几百几十ω红色:几点几kω橙色:几十几kω黄色:几百几十kω绿色:几点几mω蓝色:几十几mω从数量级来看,在总体上可把它们划分为三个大的等级,即:金、黑、棕色是欧姆级的;红橙"、黄色是千欧级的;绿、蓝色则是兆欧级的。
电阻常见种类
电阻常见种类电阻是电子元件中的一种，其主要作用是限制电流的流动。
在电路中，电阻起着控制电流大小、调整电路工作状态等重要作用。
根据电阻的材质、结构和功能特点不同，可以分为多种类型，下面将介绍一些常见的电阻种类。
1. 固定电阻固定电阻是最常见的电阻类型之一，其电阻值是固定不变的。
固定电阻通常由碳膜、金属膜、碳粉、金属丝等材料制成，广泛应用于各种电子设备和电路中。
2. 可变电阻可变电阻的电阻值可以通过外部调节器进行调整，用于调节电路的电流大小。
可变电阻一般分为旋转式和滑动式两种，常用于音量调节器、频率调节器等电子设备中。
3. 热敏电阻热敏电阻是一种电阻值随温度变化而变化的电阻器件，其电阻与温度成反比。
热敏电阻在温度控制、温度测量等领域有广泛的应用，如温度传感器、恒温器等。
4. 光敏电阻光敏电阻是一种电阻值随光照强度变化而变化的电阻器件，其电阻与光照强度成反比。
光敏电阻常用于光敏电路、照明控制系统等领域。
5. 可调电阻可调电阻是一种具有可调节电阻值的电阻器件，可以通过旋钮、滑动器等方式进行调节。
可调电阻在电路调试、参数调节等方面有重要作用。
6. 电位器电位器是一种可调电阻，通常用于调节电路中的电压或电流大小。
电位器可以根据需要选择不同的电阻值，广泛应用于电子设备、仪器仪表等领域。
7. 阻变电阻阻变电阻是一种电阻值随变形或应变而变化的电阻器件，主要用于测量应变、力、压力等物理量。
阻变电阻在传感器、测量仪器等领域有重要应用。
8. 复合电阻复合电阻是由多个电阻器件组合而成的一种复合电阻，可以满足特定电路的需求。
复合电阻通常具有较高的精度和稳定性，适用于精密电子设备和仪器。
以上是一些常见的电阻种类，它们在电子电路设计、调试和维护中起着重要作用。
不同类型的电阻具有不同的特点和应用领域，工程师在设计电路时需要根据具体要求选择合适的电阻类型，以确保电路的正常工作和稳定性。
希望通过本文的介绍，读者对电阻的种类和应用有更深入的了解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在物理学中表示导体对电流阻碍作用 的大小。其在电路中常用作限流、分压、 负载等作用。
常用电阻器分类
类型
外形特征
电路符号
固定电阻
可变电阻 （电位器）
光敏电阻
热敏电阻
考题典例
【20
【2015浙江选考】电路图中R1应选用 的类型是（ B ）。（电路为光控电路）
电子控制技术
—电阻器—
作者：且坐听风
考纲
01 Part One 电阻器的分类 02 Part Two 电阻图形符号 03 Part Three 电阻的标称阻值 04 Part Four 电阻的应用
电阻器
01Part One 常见的电阻器
温故知新
温故知新
电阻器通常读作电阻，用字母 R 表
示，国际单位为“欧姆”，简称“欧”，
愿你学业有成 天天向上
—本节到此结束—
作者：且坐听风
