电子元器件分类

合集下载

【攻略】电子元器件分类

按性质分类：1）电子元件：指在工厂生产加工时不改变分子成分的成品。

如电阻器、电容器、电感器。

因为它本身不产生电子，它对电压、电流无控制和变换作用，所以又称无源器件。

按分类标准，电子元件可分为11个大类。

2）电子器件：指在工厂生产加工时改变了分子结构的成品。

例如晶体管、电子管、集成电路。

因为它本身能产生电子，对电压、电流有控制、变换作用（放大、开关、整流、检波、振荡和调制等），所以又称有源器件。

按分类标准，电子器件可分为12个大类，可归纳为真空电子器件和半导体器件两大块。

按应用分类：电子元器件行业是十分广泛的行业，包括的东西相当的复杂。

电子元器件基础知识

（10）.B.C.D.E.F.G.....
8888代表灯板像素点88X88，常规产品一颗灯一个像素点，所以这款灯板需要 88X88=7744颗灯珠。
谢谢！
3.电容值的换算（1）1F（法拉）=1000 mF（毫法）（2）1mF（毫法）=1000 μF（微法）
（3）1μF（微法）=1000 nF（纳法）（4）1nF（纳法）=1000 pF（皮法）
电感（磁珠）及单位换算
1.电感器在电路中主要起到滤波、振荡、延迟、陷波等作用，还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等作用。电感在电路最常见的作用就是与电容一起，组成LC滤波电路。电容具有“阻直流，通交流”的特性，而电感则有“通直流，阻交流”的功能。如果把伴有许多干扰信号的直流电通过LC滤波电路，那么，交流干扰信号将被电感变成热能消耗掉;变得比较纯净的直流电流通过电感时，其中的交流干扰信号也被变成磁感和热能，频率较高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。电感器具有阻止交流电通过而让直流电顺利通过的特性，频率越高，线圈阻抗越大。因此，电感器的主要功能是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。
电子元器件基础知识
培训部门：生产技术支持部姓名：王前程
一、电子元器件简介
电子元器件主要分以下七类：
电阻的分类
电阻（Resistance，通常用“R”表示）是一个物理量，导体的电阻通常用字母R表示，电阻的单位是欧姆，简称Ω 按阻值特性：
固定电阻、可调电阻、特种电阻(敏感电阻) . 不能调节的，我们称之为定值电阻或固定电阻，而可以调节的，我们称之为可调电阻。常见的可调电阻是滑动变阻器,例如收音机音量调节的装置是个圆形的滑动变阻器，主要应用于电压分配的，我们称之为电位器. 按制造材料：

元器件三级分类

元器件三级分类元器件是电子电路中使用的各种电子器件的统称，由于种类繁多，因此一般要进行分类，其分类方法有很多种。

一种较为常用的分类方法是按照功能进行分类，将所有电子器件分为三类，也就是元器件三级分类。

下面我们来详细介绍。

第一级：被动元器件所谓被动元器件，指的是在不需要外部电源输入的情况下进行能量传输和信号处理的元器件，一般分为电阻、电容、电感等几类。

1. 电阻电阻是介于两个电极之间的电学性质的组件，可限制电流或分压，并在电路中提供一种能量散失机制。

按照其基本结构不同，电阻可以分为多种类型，如硅化物电阻、金属膜电阻、碳质电阻等。

2. 电容电容是具有储存电荷能力的组件，由于其特殊的储能方式，因此在电路中有着广泛的应用。

根据其结构和制作工艺不同，电容又可以分为，金属箔电容、瓷质电容、铝电解电容、有机电解电容等。

3. 电感电感是储存电磁能的组件，在电子电路中主要用于储存并释放能量、调节电压、提供稳定的同步信号等。

根据其结构和原材料的不同，电感可以分为线圈、鼓形电感、铁芯电感等。

所谓主动元器件，指的是需要外部电源输入的电子器件，在原理和功能上与被动元器件不同，其结构和制作过程也有很大差异。

按照其基本工作原理不同，主动元器件可以分为晶体管、场效应管、二极管、三极管等。

1. 晶体管晶体管是一种常用的放大器元件，相比以往热电子管等元器件，晶体管拥有更小的尺寸和功耗，能够在频率更高的范围工作。

晶体管可以分为双极型晶体管和场效应晶体管等。

2. 二极管二极管是最简单的主动元器件之一，可将电流向一方向导流，在电子电路中有着保护、稳压、整流等多种应用方式。

三极管是一种功能复杂的主动元器件，由于具有电流放大和开关控制等特性，可以被广泛应用于放大、开关、稳压等方面。

第三级：运算器件运算器件是一类集成电路芯片，可通过电压或电流等能量与其它元器件进行精确的运算和处理，将其处理结果以电信号输出到其它元器件进行控制或驱动。

按照其不同的运算方式，运算器件可以分为模拟运算器件和数字运算器件两种。

电子器件和元件的分类和特点

电子器件和元件的分类和特点引言：电子器件和元件是电子技术领域中不可或缺的重要组成部分。

它们在各行各业中都扮演着关键的角色。

本文将对电子器件和元件进行分类，并介绍它们的特点。

一、电子器件的分类和特点1. 活动器件：- 分类：a) 开关器件：如晶体管、二极管等。

b) 传感器：如光电传感器、压力传感器等。

- 特点：a) 可以将电力信号转化为机械能或其他形式的能量。

b) 具有较高的敏感性和响应速度。

2. 过渡器件：- 分类：a) 放大器件：如运放、功率放大器等。

b) 滤波器：如低通滤波器、带通滤波器等。

- 特点：a) 可以放大和处理电子信号。

b) 具有调节频率、滤波和放大电压等功能。

3. 储存器件：- 分类：a) 存储器件：如DRAM、SRAM、ROM等。

b) 磁存储器：如硬盘、闪存等。

- 特点：a) 可以存储和读取大量的数据。

b) 具有较长的数据保存时间。

二、电子元件的分类和特点1. 基础元件：- 分类：a) 电阻器：如固定电阻器、可变电阻器等。

b) 电容器：如电解电容器、陶瓷电容器等。

c) 电感器：如线圈、铁氧体电感等。

- 特点：a) 用于调节电流、电压和阻抗。

b) 具有低成本和较小体积的优势。

2. 电子元器件：- 分类：a) 集成电路：如处理器、存储芯片等。

b) 电子管：如真空电子管和半导体器件等。

- 特点：a) 集成度高，可实现多种不同功能。

b) 电子管具有较高的工作温度和可靠性。

3. 连接元件：- 分类：a) 电线电缆：如USB线缆、HDMI线缆等。

b) 接插件：如USB插头、音频插头等。

- 特点：a) 用于提供电路之间的电气连接和信号传输。

b) 具有稳定和可靠的连接性能。

结论：电子器件和元件的分类和特点对于我们理解电子技术的原理和应用至关重要。

正确选择和使用不同类型的器件和元件可以有效地提升电路的性能，并应用于各个领域的创新中。

这些技术和产品的发展不仅推动了科技进步，也丰富了我们的生活。

电子元器件分类

电子半导体元器件的种类介绍电子元器件的种类很多,而且新开发的产品也层出不穷，这里主要介绍一些最常用的电子元器件的种类和其分类方法。

电子元器件可以有很多种方法分类,每种方法考虑侧重点不同，下面举例说明.例如，发光二极管（LED），可以归为二极管类，又可以和数码管,LCD等归为显示器件类。

同时LED还可以和光耦器件等归为光电器件类。

另外光耦器件还可以和三极管，场效应管等归为晶体管类。

又例如压敏电阻可以归为电阻类元件，也可以归为保护类元件。

元器件分类,可以根据实际需求和实际情况来确定。

要考虑综合因素，同时考虑元器件关键特性及应用，生产技术，交流方便等综合因素,这样比较符合现实.下面介绍常用电子元器件的分类。

PS大部分电子元器件都有插件和贴片的就不一一说明了！电阻类：插件薄膜（色环）电阻，金属膜电阻，金属氧化膜电阻,碳膜电阻，绕线电阻,水泥电阻，铝壳电阻，陶瓷片式电阻，热敏电阻，压敏电阻等。

电容类:铝电解电容，钽电容点电容,涤纶电容，聚丙烯薄膜电容,金属化聚丙烯薄膜电容，陶瓷电容，安规电容，抗EMI电容等.电位器类：线绕电位器，导电塑料电位器，金属陶瓷电位器，碳膜电位器，微调电位器,面板电位器，精密电位器，直滑式电位器等。

磁性元件:绕线片式电感,叠层片式电感,轴向电感,色码电感，径向电感，环形电感，片式磁珠，插件式磁珠，工频变压器，音频变压器，开关电源变压器,脉冲信号变压器，射频变压器等。

开关类:滑动开关，波动开关,轻触开关，微动开关,钮子开关，按键开关，直键开关，旋转开关，拨码开关，薄膜开关等。

1/ 3继电器：直流电磁继电器，交流电磁继电器，磁保持继电器,舌簧继电器，固态继电器等。

接插件:排针排母，欧式连接器，牛角连接器,简牛连接器，IDC连接器，XH连接器,VH链接器，D—SUB连接器，水晶头水晶座，电源连接器，插头插孔，IC座,射频链接器，光缆连接器，欧式接线端子，栅栏式接线端子,插拔式接线端子，轨道式接线端子，弹簧式接线端子,耳机插座插头，圆形裸端子等。

电子元件、器件、元器件的分类说明

电子元件、器件、元器件的分类说明电子元器件是元件和器件的总称.一、元件：工厂在加工产品是没有改变分子成分产品可称为元件，不需要能<电>源的器件。

它包括：电阻、电容、电感器。

（又可称为被动元件Passive Components）（1）电路类器件：二极管，电阻器等等（2）连接类器件：连接器，插座，连接电缆，印刷电路板(PCB) 二、器件：工厂在生产加工时改变了分子结构的器件称为器件器件分为：1.主动器件，它的主要特点是：(1)自身消耗电能(2).还需要外界电源。

2.分立器件，分为（1)双极性晶体三极管（2）场效应晶体管（3）可控硅（4）半导体电阻电容3.模拟集成电路主要是指由电容、电阻、晶体管等组成的模拟电路集成在一起用来处理模拟信号的集成电路。

有许多的模拟集成电路，如集成运算放大器、比较器、对数和指数放大器、模拟乘（除）法器、锁相环、电源管理芯片等。

模拟集成电路的主要构成电路有：放大器、滤波器、反馈电路、基准源电路、开关电容电路等。

模拟集成电路设计主要是通过有经验的设计师进行手动的电路调试，模拟而得到，与此相对应的数字集成电路设计大部分是通过使用硬件描述语言在EDA软件的控制下自动的综合产生。

4.数字集成电路是将元器件和连线集成于同一半导体芯片上而制成的数字逻辑电路或系统。

根据数字集成电路中包含的门电路或元、器件数量，可将数字集成电路分为小规模集成（ＳＳＩ）电路、中规模集成ＭＳＩ电路、大规模集成（ＬＳＩ）电路、超大规模集成ＶＬＳＩ电路和特大规模集成（ＵＬＳＩ）电路。

小规模集成电路包含的门电路在１０个以内，或元器件数不超过１００个；中规模集成电路包含的门电路在１０～１００个之间，或元器件数在１００～１０００个之间；大规模集成电路包含的门电路在１００个以上，或元器件数在１０～１０个之间；超大规模集成电路包含的门电路在１万个以上，或元器件数在１０～１０之间；特大规模集成电路的元器件数在１０～１０之间。

电子元器件分类详细资料

第一课:常用元器件的识别电阻、电容、二极管、电感.........一、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示47×100Ω（即4.7K）；104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻、五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下所示：颜色有效数字倍率允许偏差（%）银色/ x0.01 ±10金色/ x0.1 ±5黑色0 +0 /棕色1 x10 ±1红色2 x100 ±2橙色3 x1000 /黄色4 x10000 /绿色5 x100000 ±0.5蓝色6 x1000000 ±0.2紫色7 x10000000 ±0.1灰色8 x100000000 /白色9 x1000000000 /二、电容1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

常见电子元器件大全

常见电子元器件的识别
一、常见电子元件的分类：
1、构成电子线路的基本元件： 1）电阻：电子学符号——R
按电阻的封装形式：贴片电阻、手插电阻按电阻的功能特性：限流电阻、压敏电阻、温敏电阻按电阻的材料形式：炭膜电阻、金属膜电阻、金氧膜电阻、绕线电阻
2）电容：电子学符号——C 按电容的封装形式：贴片电容、手插电容按电容的材料特性：瓷片电容、电解电容、钽电容、聚脂电容（膜电容）、云母电容、玻璃电容、独石电容等
五、电阻元件的识别：
3、热敏电阻：
热敏电阻：外观上随加工方法不同而形状有很大的差异。
五、电阻元件的识别：
4、限流电阻：
限流电阻：是一种可以限制通过电阻电流大小的电阻，它的特点是控制电路中最大电流，达到控制目的。在电源产品中起到最大输出功率的控制和抑制脉冲谐波电流保护输出功率管和电路保护作用。
2、色环元件的误差表示方法：
金色 ±5%
银色 ±10%
棕色 ±1%
红色 ±2%
绿色
蓝色
紫色
±0.5% ±0.25% ±0.1%
三、常见电子元件误差及温度系数表示方法：
3、常见电子元件温度系数：温度系数是指元件在温度变化时元件值随温度变化的特性。
温度系数代码温度变化范围元件值变化范围
C0G -55℃~125℃ 0±30ppm/℃
普通贴片电容的基本单位：pF.但此电容量一般较大在μF级。
六Hale Waihona Puke 电容元件的识别：正极标示
电容值工作电压
c、贴片钽电容：材质钽介质。表面有丝印，有极性。有多种颜色主要有黑色、黄色等。钽电容表面有一条白色丝印用来表示钽电容的正极，并且在丝印上标明有电容值和工作电压，大部分生产厂家还在丝印上加注一些跟踪标记。尺寸有各种大小（主要尺寸见附页1贴片元件尺寸介绍）。

电子元器件的分类和特点有哪些

电子元器件的分类和特点有哪些电子元器件是电子电路中的基础元件，它们负责完成电子信号的传输、处理和控制等功能。

根据其工作原理和用途，电子元器件可以分为以下几类：1.电阻：电阻是用来限制电流流动的元件，它的特点是能够产生电压降。

根据制作材料和结构的不同，电阻可以分为固定电阻、可变电阻和电位器等。

2.电容：电容是一种能够储存电能的元件，它的特点是在两端产生电压。

根据电容器的构造和材料，可以分为固定电容、可变电容和电解电容等。

3.电感：电感是用来储存磁场能的元件，它的特点是在两端产生电压。

根据电感线圈的构造和材料，可以分为固定电感和可变电感等。

4.半导体器件：半导体器件是利用半导体材料的导电性进行工作的元件。

常见的半导体器件有二极管、三极管和晶闸管等。

5.集成电路：集成电路是将大量的小型电子元件集成在一块半导体芯片上的元件。

根据其功能和用途，集成电路可以分为数字集成电路、模拟集成电路和混合集成电路等。

6.开关器件：开关器件是用来控制电路通断的元件。

根据开关方式的不同，可以分为机械式开关、半导体开关和继电器等。

7.放大器：放大器是一种用来增大信号幅度的元件。

根据放大原理的不同，可以分为模拟放大器和数字放大器等。

8.传感器：传感器是一种用来检测和转换各种物理量（如温度、压力、光照等）的元件。

根据检测物理量的不同，传感器可以分为温度传感器、压力传感器、光敏传感器等。

9.电源：电源是提供电能的装置，用于为电子电路提供稳定的电压和电流。

根据电源的类型，可以分为直流电源、交流电源和开关电源等。

以上是电子元器件的一些基本分类和特点。

了解这些元器件的性质和功能，对于学习电子电路设计和分析具有重要的意义。

习题及方法：1.习题：电阻的单位是什么？解题方法：回忆电阻的单位，它是欧姆（Ω），表示电阻对电流流动的阻碍程度。

2.习题：电容的符号是什么？解题方法：电容的符号是C，表示电容器能够储存的电荷量与电压的比值。

3.习题：电感的大小与哪些因素有关？解题方法：电感的大小与线圈的匝数、线圈的面积、线圈的材料和线圈的结构有关。

电子元件分类

电子元器件介绍

5、网络电阻(阻排) 6、表面安装电阻(无引线电阻、片状电阻、贴片电阻) 7、保险电阻
主要特性参数
1、标称阻值：
电阻器上面所标示的阻值。
允许误差系列代号标称阻值系列
20%
E6 1.0
1.5
2.2
3.3
4.7
6.8
10%
E12 1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.8 8.2
电容器介质材料钽电解聚笨乙烯等非极性有机薄膜高频陶瓷铝电解其他材料电解合金电解纸膜复合玻璃釉金属化纸
字母 L N O Q T V Y Z
电容器介质材料聚脂等极性有机薄膜铌电解玻璃膜漆膜低频陶瓷云母纸云母纸
主要特性参数
标称容量：电容器产品标出的电容量值。云母和陶瓷介质电容器的电容量较低（大约在5000pF以下）；纸、塑料和一些陶瓷介质形式的电容器居中（大约在 0.005uF~1.0uF）；通常电解电容器的容量较大。
使用寿命：电容器的使用寿命随温度的增加而减小。主要原因是温度加速化学反应而使介质随时间退化。
绝缘电阻：直流电压加在电容上，并产生漏电电流，两者之比称为绝缘电阻. 当电容较小时，主要取决于电容的表面状态，容量＞0.1uF时，主要取决于介质的性能，绝缘电阻越大越好。
常用电容的几项特性
电容种类
电子元器件是各类电子产品
的核心组成部分，掌握电子元器件的相关知识是学习电子技术的一个重要部分，了解电子元器件更是我们用好ICT不可缺少的一个重要组成部分。
本单元主要介绍
电阻（普通电阻、敏感电阻、电位器）电容电感（变压器）二极管（稳压、恒流、变容、发光）三极管可控硅

电子元器件的分类及特点

电子元器件的分类及特点电子元器件是构成电子设备的基本组成部分，它们在电路中担任着不同的功能和作用。

本文将对电子元器件的分类及特点进行详细介绍。

一、电子元器件的分类1. 主动元器件主动元器件是能够放大、控制和操控电流和电压的元器件。

主要包括晶体管、场效应管、二极管以及各种集成电路等。

2. 被动元器件被动元器件是用于控制、分配或存储电能的元器件。

主要包括电阻、电容、电感、电位器等。

3. 电源类元器件电源类元器件是用于向电路供电的元器件。

主要包括电池、稳压器、逆变器等。

4. 显示元器件显示元器件是用于显示图像或文字的元器件。

常见的显示元器件有发光二极管（LED）、液晶显示器、数字管等。

5. 传感器元器件传感器元器件是通过感知环境中的物理量或化学量，将其变换为电信号的元器件。

例如光敏电阻、温度传感器、压力传感器等。

二、电子元器件的特点1. 小型化随着科技的发展，电子元器件的体积越来越小，尤其是集成电路，它将多个元器件集成在一个芯片上，大大提高了电路的集成度和密度。

2. 可靠性电子元器件在正常使用条件下具有良好的稳定性和可靠性。

例如，微型开关可承受数十万次的操作而不会损坏。

3. 高效性电子元器件能够以高效率进行电能转换。

例如，功率放大器能够将低功率输入信号放大到高功率输出。

4. 精确性电子元器件的工作精度高，能够精确控制和测量电流、电压、频率等参数。

5. 快速性电子元器件的响应速度快，能够在微秒或更短的时间内进行开关、调节或计算。

三、电子元器件的应用步骤1. 确定电路需求首先需要确定电路的功能和要求，明确所需的元器件种类和性能指标。

例如，如果需要一个放大器电路，就需要选择适合的晶体管或集成电路。

2. 选择合适的元器件根据电路需求，选择符合要求的元器件。

可以通过电子元器件目录、厂商网站等渠道进行查询和对比。

3. 设计电路图在纸上或电脑上绘制电路图，将所选元器件按照电路要求进行布局和连接。

4. 制作电路板根据电路图制作电路板，可以采用自制或外购的方式。

电子元器件的分类大全

114IC电子元器件网分类大全IC/有源器件IC（集成电路）：电脑IC、通信IC、门铃IC、手表IC、温控IC、音乐IC、电视机IC、报警器IC、存储器、电源模板、驱动IC、手机IC二极管：贴片/片式/SMD二极管、整流二极管、整流二极管模板、稳压二极管、开关二极管、桥堆/整流桥/桥式整流器三极管：贴片/片式/SMD三极管、功率三极管、开关三极管、低噪声三极管、超高频/高频三极管、三端稳压管器电力半导体器件：IGBT功率模块、晶闸管智能模块、复合功率模块PIM、GTR模块、智能功率模块、接触器继电器：直流电磁继电器、通信继电器、直流固态继电器、干簧管、时间延时继电器、固态固体继电器电子管：超小型管、八脚管、中小功率玻璃发射管、固体放电管、其他电子管被动元件电容器：铝电解电容、钽电容、钛电解电容、有机实心（OS）电容、陶瓷瓷介电容、纸介电容、云母电容、独石电容电阻器：功率电阻、金属膜、氧化膜电阻、线绕电阻、压敏电阻、碳膜电阻、水泥电阻、热敏电阻、铂合金电阻、釉膜电阻电位器：微调电位器、单圈多圈电位器、金属膜电位器、导电塑料电位器、精密电位器、其他电位器变压器：电源（整流）变压器、高频变压器、音频变压器、网络通讯变压器、逆变器、稳压器（恒压变压器）传感器：光电光敏传感器、气敏传感器、温度传感器、电磁磁敏传感器、霍尔电流（压）传感器连接器接插件：IC插座、手机连接器、接线座、端子接插件、电源插座、电源连接器、接插柱、卡座类连接器、线束、汽车连接器配件辅料单片机电路板：电路板设计、电路板生产、测试针、单片机MCU、单片机仿真器、单片机编程器、单片机产品、套件显示器件：液晶显示器、LED液晶模板、指示器、其他显示器天线：手机移动通信设备天线电池电源：开关高频开关电源、锂蓄电池、电池盒、原电池、交流稳压电源、UPS电源电线电缆：电线、电子线材、热缩管周边设备五金工具：电子工具变频器：恒功率变频器、通用变频器、专用变频器、其他变频器防静电产品：防静电元件盒、防静电工鞋电子设备：电子元件专用设备、器件和集成电路专用设备、电子通用设备、其他电子设备LED器件LED发光器件：直插LED、贴片LED、大功率LED、超高亮LED、白光LED、红光LED LED灯饰灯带：LED节日灯、圣诞灯、LED灯条LED显示屏：LED数码管、LED背光源电源驱动控制器软件：LED恒流电源、LED开关电源、LED恒流驱动、LED驱动IC、LED恒流驱动IC、其他电源、驱动、控制器、软件、LED背光源仪器仪表：仪表、电工仪器仪表、其他仪器仪表。

电子元器件分类一览表

电子元器件分类一览表电子元器件分类一览表000一、半导体器件1 半导体分立器件发光体/发光二极管（LED) 光敏而/三极管整流桥可控硅电力半导体功率模块 IGBT(绝缘栅双极晶体管）VNOS 管（V形槽金属氧化物半导体）三极管二极管2 半导体集成电路光电器件显示器件（LCD/LED) 语音器件功率器件敏感器件电真空器件数字电位器储存器件数字逻辑器件可编程逻辑器件（PLD) 数字信号处理器件（DSP)电源管理器件信号调理器件数据转换器件通信接口器件导流管理器件外围接口器件单片机及其微处理器3 特殊功能的半导体恒流源锁相环晶体管阵列电源基准定时电路多路器模拟开关模拟计时电路滤波器4 其它器件其它电子管稳幅管稳流管稳压管固体放电管天线开关管灯塔管噪声管行波管反波管速调管微波气体放电管磁控管调制管大功率陶瓷发射管大功率玻璃发射管中小功率陶瓷发射管中小功率玻璃发射管框架栅小型管旁热式小型管直热式小型管二、电子元件片状电阻电阻衰减器光敏电阻热敏电阻力敏电阻湿敏电阻气敏电阻磁敏电阻压敏电阻等各种敏感电阻碳膜电阻器金属膜电阻器线绕电阻器合金箔电阻器合成膜电阻器微带电阻器氧化膜电阻器釉膜电阻器水泥电阻器排电阻器功率电阻器熔断电阻器实芯电阻器网络电阻器其他固定电阻器2 电容空气电容器真空电容器充气式电容器云母电容器独石电容器陶瓷电容器玻璃釉电容器有机薄膜电容器纸介电容器复合介质电容器液体介质电容器铝电解电容器铌电解电容器钽电解电容器电力电容器高压电容器网络电容器滤波电容器穿心电容器双电层电容器3 电感/线圈固定电感可变电感色码电感功率电感共模电感模压电感中周电感滤波电感扼流电感绕线电感叠层电感贴片电感晶片电感片式磁珠阻抗磁珠固定线圈可变线圈传输线圈空心线圈弹簧线圈自粘线圈贴片线圈感应线圈驱动线圈共模线圈磁头线圈扼流线圈振荡线圈偏转线圈4 电位器金属膜电位器金属氧化膜电位器合成碳膜电位器合成实芯电位器金属玻璃釉电位器线绕电位器块金属膜电位器带开关电位器单联电位器多联电位器锁紧型电位器非锁紧型电位器旋转式电位器直滑式电位器贴片式电位器光电电位器磁敏电位器电子电位器导电塑料电位器5 变压器低频变压器中频变压器高频变压器脉冲变压器空心变压器磁心变压器铁心变压器电源变压器音频变压器恒压变压器网络变压器电子变压器电力变压器三相变压器可控硅触发变压器换流变压器旋转变压器伺服变压器电磁继电器中间继电器干簧继电器舌簧继电器时间继电器固态继电器双金属片温度继电器光电继电器（光耦继电器）热敏继电器电热式继电器极化继电器汽车继电器信号继电器同轴继电器通信继电器光MOS继电器接触继电器功率继电器磁保持继电器高频继电器速度继电器真空继电器安全继电器水银继电器热继电器冲热继电器7 传感器流量传感器温度传感器电磁传感器电流传感器电量传感器颜色传感器光纤传感器声波传感器超声波传感器湿度传感器振动传感器陀螺仪光电传感器气体传感器液位传感器转速传感器速度传感器霍尔元件扭矩传感器压力传感器接近传感器位移传感器视觉/图像传感器热敏传感器水表传感器8 晶体石英晶体谐振器陶瓷谐振器石英晶体振荡器陶瓷振荡器石英晶体滤波器陶瓷滤波器表面贴装晶体谐振器表面贴装晶体谐振器表面贴装晶体振荡器恒温晶体振荡器温补晶体振荡器声表滤波器钟振压控晶振温控晶振鉴频器陷波器9 开关钮子开关波动开关波段开关拨动开关杠杆开关推动开关旋转开关按钮开关微动开关电源开关温控开关流量开关浮球开关调速开关薄膜开关负荷开关转换开关隔离开关接近开关组合开关行程开关压力开关光电开关墙壁开关倒顺开关限位开关脚踏开关遥控开关轻触开关空气开关霍尔开关键盘开关贴片开关声控开关编码开关录放开关舌簧开关跑偏开关10 电池/电源干电池蓄电池锂电池镍氢电池镍镉电池燃料电池太阳能电池充电电池手机电池纽扣电池电池组配件开关电池。

电子元器件的分类和功能

环是个位数，第四色环是应乘颜色次幂颜色次，第五色环是误差率。
• 对照表：
• 阻值，后面的数字依次表示第一位小数阻值和第
二位小数阻值。表示允许误差的文字符号文字符号 D F G J K M 允许偏差 ±0.5% ±1% ±2% ±5% ±10%
±20% 4、数码法：在电阻器上用三位数码表示标称值的标志方法。数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。偏差通常采用文字符号表示。
在pcb板上的标示及连接方式
三极管简介
• 一.定义：
• 半导体三极管又称“晶体三极管”或“晶体管”。
具有三个电极，能起放大、振荡或开关等作用的半导体电子器件。在电路中的符号是“Q”.
二.常见的半导体三极管
三.分类：
四• 三.功极管能主要的作用是两个：
• 1、小信号的放大。
• 2、开关。
•
具体是哪种作用，可以看一下集电极
• 3.工自作复保原险理丝的：动作原理实际上是一种能量的平
衡，当电流流过此元件时会产生热量，而产生的热量会全部或部分散发至环境中，没有散发出去的热量便会提高元件的温度。处于保护状态下的自复保险丝只要施加的电压所产生的能量足够补充损失的热能，便会一直处于保护动作状态，当施加的电压减小时，便自动恢复导通状态。
• 三极管的主要作用是电流放大.
• 1.各极的电流分配
• 如右电路图，各元件的作用：
• VBB：基极电源,通过Rp、Rb将
•
正向电压加到发射结
• VCC：集电结电源，通过Rc将 • 电压加到集电极与发射极
•
之间。VCC>VBB.
• RC：集电极负载电阻
• R ：基极电阻

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

电子元器件分类
Company number：【0089WT-8898YT-W8CCB-BUUT-202108】

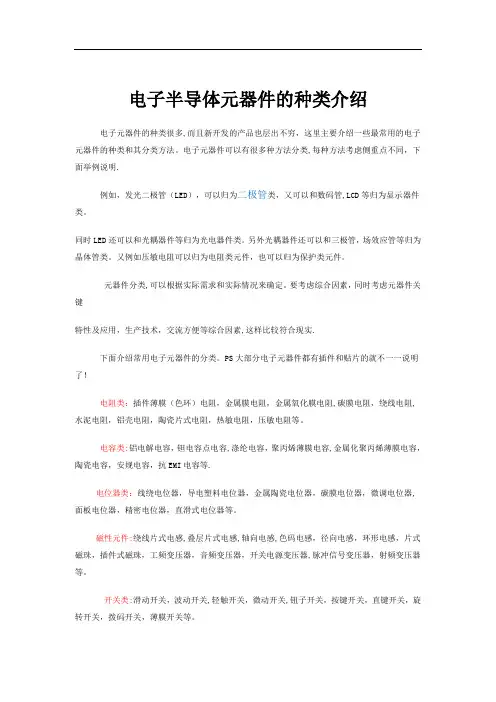

电子半导体元器件的种类介绍
电子元器件的种类很多，而且新开发的产品也层出不穷，这里主要介绍一些最常用的电子元器件的种类和其分类方法。

电子元器件可以有很多种方法分类，每种方法考虑侧重点不同，下面举例说明。

例如，发光二极管（LED），可以归为类，又可以和数码管，LCD等归为显示器件类。

同时LED还可以和光耦器件等归为光电器件类。

另外光耦器件还可以和三极管，场效应管等归为晶体管类。

又例如压敏电阻可以归为电阻类元件，也可以归为保护类元件。

元器件分类，可以根据实际需求和实际情况来确定。

要考虑综合因素，同时考虑元器件关键
特性及应用，生产技术，交流方便等综合因素，这样比较符合现实。

下面介绍常用电子元器件的分类。

PS大部分电子元器件都有插件和贴片的就不一一说明了！
电阻类：插件薄膜（色环）电阻，金属膜电阻，金属氧化膜电阻，碳膜电阻，绕线电阻，水泥电阻，铝壳电阻，陶瓷片式电阻，热敏电阻，压敏电阻等。

电容类：铝电解电容，钽电容点电容，涤纶电容，聚丙烯薄膜电容，金属化聚丙烯薄膜电容，陶瓷电容，安规电容，抗EMI电容等。

电位器类：线绕电位器，导电塑料电位器，金属陶瓷电位器，碳膜电位器，微调电位器，面板电位器，精密电位器，直滑式电位器等。

磁性元件：绕线片式电感，叠层片式电感，轴向电感，色码电感，径向电感，环形电感，片式磁珠，插件式磁珠，工频变压器，音频变压器，开关电源变压器，脉冲信号变压器，射频变压器等。

开关类：滑动开关，波动开关，轻触开关，微动开关，钮子开关，按键开关，直键开关，旋转开关，拨码开关，薄膜开关等。

继电器：直流电磁继电器，交流电磁继电器，磁保持继电器，舌簧继电器，固态继电器等。

接插件：排针排母，欧式连接器，牛角连接器，简牛连接器，IDC连接器，XH连接器，VH链接器，D-SUB连接器，水晶头水晶座，电源连接器，插头插孔，IC座，射频链接器，光缆连接器，欧式接线端子，栅栏式接线端子，插拔式接线端子，轨道式接线端子，弹簧式接线端子，耳机插座插头，圆形裸端子等。

保险元件：保险丝，熔断器，气体放电管等。

滤波元件：压电陶瓷滤波器，声表面波振荡器，石英晶体滤波器。

PCB板：纸基PCB，玻璃布基PCB，合成纤维PCB，陶瓷基底PCB等
电机风扇：直流电动机，交流电动机，交流发电机，直流发电机，交流风扇，直流风扇等。

电声器件：扬声器，传声器，受话器，送话器，送受话器组合件，耳筒，拾音器，蜂鸣片，蜂鸣器等。

线材类：漆包线，电线电缆，光纤线等。

二极管：，快恢复二极管，超快恢复二极管，肖特基二极管，开关二极管，稳压二极管，瞬态抑制二极管，TVS二极管，变容二极管，触发二极管，发光二极管等
：PNP型三极管，NPN型三极管。

通用小功率三极管，开关三极管，通用功率三极管，达林顿管，低饱三极管，压降三极管，数字三极管，带阻三极管，射频三极管等。

集成电路IC:模拟IC{电源管理IC：线性稳压IC，电压基准IC,开关稳压控制器,运算放大器,电压比较器。

数字IC{通用逻辑IC：缓冲器，驱动器，触发器，锁存器，寄存器，门电路，编码器，译码器，计数器，收发器，电平转换器。

处理器{CPU,单片机，DSP,FPGA,CPLD
储存器：DRAM,SRAM,PROM,EPROM,EEPROM,FLASH MEMORY.
其他类:接口IC,时钟IC，ADC转换器，DAC转器件，专用IC定制IC，微博IC，混合集成电路等。

晶振：普通晶振，温补晶振，恒温晶振，压控晶振等。

显示器件：数码管，LED器件，OLED显示器，LCD液晶显示器等。

传感器：霍尔传感器，温度传感器等。

微波元器件：隔离器，功分器，耦合器，3DB电桥，合路器，衰减器，移相器，谐振器，环形器，混频器等。

补充场效应管，晶体管，光耦，光续短期，红外发射管，红外接收管，晶闸管，复合晶体管，可控硅一类。

1.，电位，敏感电阻可以统称为电阻类。

2.片式电阻的电阻体为氧化膜（厚膜电阻）或金属膜（薄膜电阻），所以可以和色环电阻一起归类为膜式电阻。

3.热敏电阻又可以归类为传感器类（温度传感器）。

4.压敏电阻，瞬态抑制二极管，热敏电阻PTC中可恢复保险丝等，可以和保险丝一起归为保护元件器类。

保护元件又可以分为电压保护元件和电流保护元件。

5.陶瓷材料做成的压敏电阻，热敏电阻中用的陶瓷是一种半导体陶瓷，但是这些元件一般并不会归为半导体器件。

6.片式多层陶瓷电容和插件式陶瓷电容可以合并归类为陶瓷电容。

不过由于片式多层陶瓷电容比插件式陶瓷电容，应用广泛得多，所以可以分开归类。

单独把片式多才呢过陶瓷电容提出来。

7.开关，继电器，连接器，电极等又可以归类为机电元件类。

8.磁珠是一种特殊的电感器，也可以归类为电感器类。

9.驻极体式受话器内含MOS管等半导体器件，固态继电器内含光耦等半导体器件。

有缘晶振内涵IC或晶体等半导体器件，但是，一般归类时不会把它们专门放在半导体元件中讲解，而是分别归在电声器件中，继电器，晶振元件中。

10.有的微电机系统元器件又可以归在传感器类中。
