电压互感器使用指南..

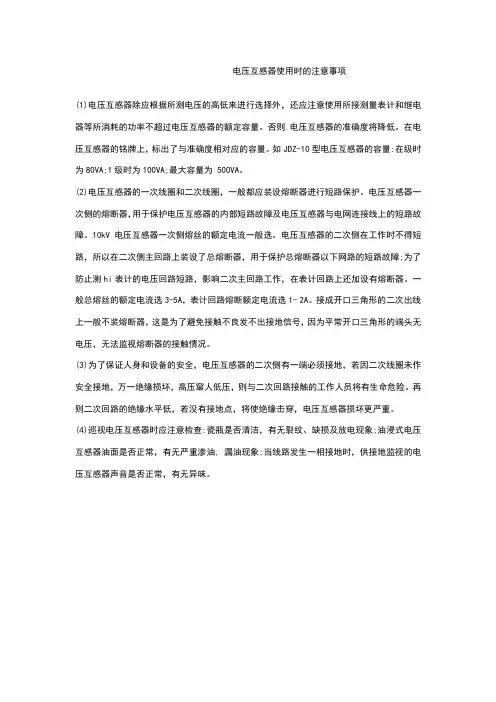

电压互感器使用时的注意事项
电压互感器使用时的注意事项
(1)电压互感器除应根据所测电压的高低来进行选择外，还应注意使用所接测量表计和继电器等所消耗的功率不超过电压互感器的额定容量。
否则.电压互感器的准确度将降低。
在电压互感器的铭牌上，标出了与准确度相对应的容量。
如JDZ-10型电压互感器的容量:在级时为80VA;1级时为100VA;最大容量为 500VA。
(2)电压互感器的一次线圈和二次线圈，一般都应装设熔断器进行短路保护。
电压互感器一次侧的熔断器，用于保护电压互感器的内部短路故障及电压互感器与电网连接线上的短路故障。
10kV 电压互感器一次侧熔丝的额定电流一般选。
电压互感器的二次侧在工作时不得短路，所以在二次侧主回路上装设了总熔断器，用于保护总熔断器以下网路的短路故障;为了防止测hi表计的电压回路短路，影响二次主回路工作，在表计回路上还加设有熔断器。
一般总熔丝的额定电流选3-5A，表计回路熔断额定电流选1- 2A。
接成开口三角形的二次出线上一般不装熔断器，这是为了避免接触不良发不出接地信号，因为平常开口三角形的端头无电压，无法监视熔断器的接触情况。
(3)为了保证人身和设备的安全，电压互感器的二次侧有一端必须接地，若因二次线圈未作安全接地，万一绝缘损坏，高压窜人低压，则与二次回路接触的工作人员将有生命危险。
再则二次回路的绝缘水平低，若没有接地点，将使绝缘击穿，电压互感器损坏更严重。
(4)巡视电压互感器时应注意检查:瓷瓶是否清洁，有无裂纹、缺损及放电现象;油浸式电压互感器油面是否正常，有无严重渗油, 漏油现象;当线路发生一相接地时，供接地监视的电压互感器声音是否正常，有无异味。

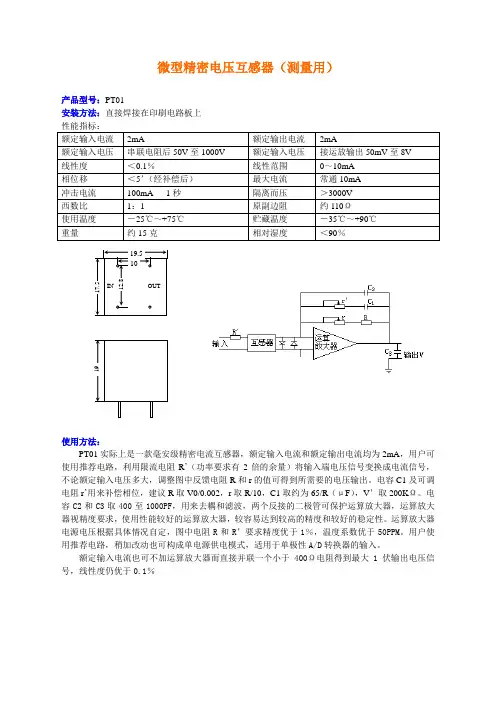

PT01电流型电压互感器(测量用)使用说明书
微型精密电压互感器（测量用）
产品型号：PT01
安装方法：直接焊接在印刷电路板上
使用方法：
PT01实际上是一款毫安级精密电流互感器，额定输入电流和额定输出电流均为2mA，用户可使用推荐电路，利用限流电阻R’（功率要求有2倍的余量）将输入端电压信号变换成电流信号，不论额定输入电压多大，调整图中反馈电阻R和r的值可得到所需要的电压输出。
电容C1及可调电阻r’用来补偿相位，建议R取V0/0.002，r取R/10，C1取约为65/R（μF），V’取200KΩ。
电容C2和C3取400至1000PF，用来去耦和滤波，两个反接的二极管可保护运算放大器，运算放大器视精度要求，使用性能较好的运算放大器，较容易达到较高的精度和较好的稳定性。
运算放大器电源电压根据具体情况自定，图中电阻R和R’要求精度优于1％，温度系数优于50PPM。
用户使用推荐电路，稍加改动也可构成单电源供电模式，适用于单极性A/D转换器的输入。
额定输入电流也可不加运算放大器而直接并联一个小于400Ω电阻得到最大1伏输出电压信号，线性度仍优于0.1％。

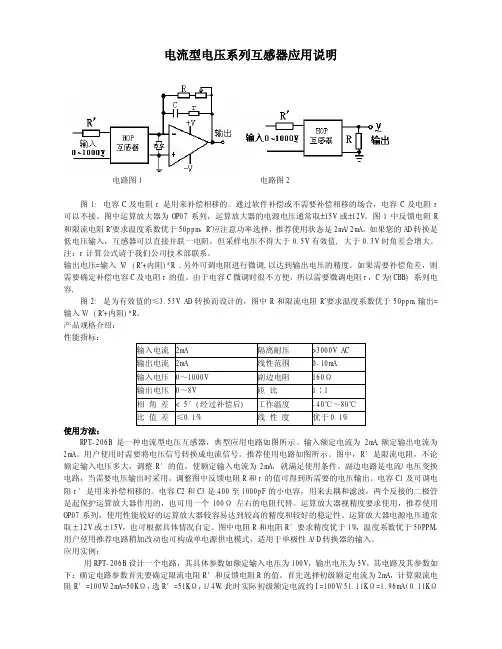

电流型电压系列互感器应用说明
电流型电压系列互感器应用说明电路图1 电路图2图1: 电容C及电阻r是用来补偿相移的。
通过软件补偿或不需要补偿相移的场合，电容C及电阻r 可以不接。
图中运算放大器为OP07系列，运算放大器的电源电压通常取±15V或±12V。
图1中反馈电阻R 和限流电阻R′要求温度系数优于50ppm，R′应注意功率选择，推荐使用状态是2mA/2mA。
如果您的AD转换是低电压输入，互感器可以直接并联一电阻，但采样电压不得大于0.5V有效值, 大于0.3V时角差会增大。
注：r计算公式请于我们公司技术部联系。
输出电压=输入V/ (R′+内阻)*R ,另外可调电阻进行微调,以达到输出电压的精度。
如果需要补偿角差，则需要确定补偿电容C及电阻r的值。
由于电容C微调时很不方便，所以需要微调电阻r，C为(CBB) 系列电容,图2: 是为有效值的≤3.53V AD转换而设计的，图中R和限流电阻R′要求温度系数优于50ppm,输出=输入V/ (R′+内阻)*R。
产品规格介绍：性能指标：输入电流2mA 隔离耐压>3000V AC输出电流2mA 线性范围0-10mA输入电压0～1000V 副边电阻160Ω输出电压0～8V 匝比1∶1相角差< 5′(经过补偿后) 工作温度-40℃～80℃比值差≤0.1% 线性度优于0.1%使用方法：RPT-206B是一种电流型电压互感器，典型应用电路如图所示。
输入额定电流为2mA,额定输出电流为2mA。
用户使用时需要将电压信号转换成电流信号。
推荐使用电路如图所示。
图中，R′是限流电阻，不论额定输入电压多大，调整R′的值，使额定输入电流为2mA，就满足使用条件。
副边电路是电流/电压变换电路，当需要电压输出时采用。
调整图中反馈电阻R和r的值可得到所需要的电压输出。
电容C1及可调电阻r′是用来补偿相移的。
电容C2和C3是400至1000pF的小电容，用来去耦和滤波。
两个反接的二极管是起保护运算放大器作用的，也可用一个100Ω左右的电阻代替。

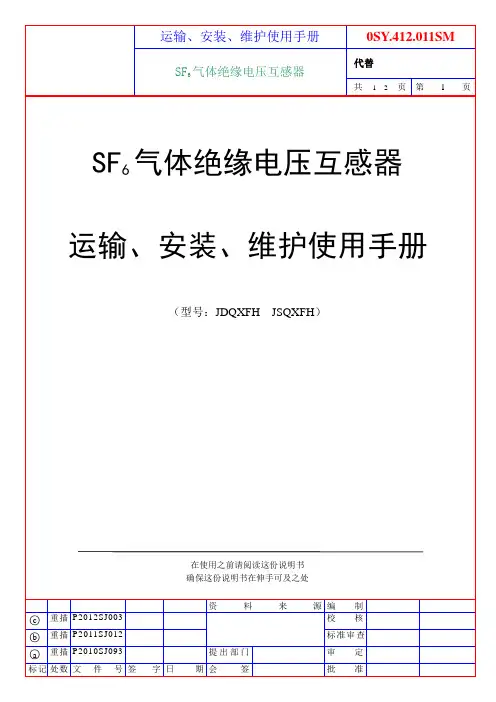

SF6气体绝缘电压互感器安装使用说明书(中文)
4.2.2检查包装箱及产品，检查内容包括：
--互感器型号、规格是否与订货合同相符；
--随机文件是否齐全；
--互感器出厂时仅充以0.02～0.03 MPa的SF6气体或根据客户需求充入相应气压的气体，并检查压力表读数是否相符。
7.1SF6气体微水检测
7.2密封性试验
7.3一次绕组和二次绕组的直流电阻测量
7.4绝缘电阻测量
7.5工频耐压试验
7.6 SF6气体成份检测
7.7局部放电试验
7.8励磁特性测定
7.9出线端子极性检测
7.10误差测定
8．储存------------------------------------------------------------------------------------------------------------------------------- 11
1.产品结构--------------------------------------------------------------------------------------------------------------------------- 6
2.工作条件和环境------------------------------------------------------------------------------------------------------------------ 6
7.5.1对感应耐压试验，为防止铁心饱和，试验频率可以高于额定值，持续时间应为60s。但是，当试验频率超过两倍的额定频率时，其试验时间可以从60s减小到按下式计算的值，但最少为15s。
0SY.412.086SM TYD500型电容式电压互感器使用说明书
3.11 绝缘水平 3.11.1 标准雷电冲击全波耐受电压：1675kV (峰值 ) 3.11.2 电容分压器绝缘水平： a）高电压端子短时工频耐受电压：740kV（有效值）, 1min b) 额定操作冲击耐受电压（峰值） ：1175 kV(峰值) c）低电压端子(即通讯端子)短时工频耐受电压：4kV（有效值） ，1min。 3.11.3 二次绕组、剩余电压绕组之间及对地短时工频耐受电压：3kV（有效值） ，1min。 3.11.4 互感器接地端（E）短时工频耐压：5kV（有效值） ，1min。 3.12 绝缘电阻 在室温下，各二次绕组、剩余电压绕组之间及对地绝缘电阻应大于 1000MΩ，一次绕组接地端 E 对二次绕 组、剩余电压绕组对地绝缘电阻应大于 1000MΩ。
标记 处数
文件号
签字
日期
标记 处数 文件号 签字 日期 标记
处数 文件号
签字
日期
TYD500/ 3 -0.005 型电容式电压互感器
共
0SY.412.086SM
5 页 第 4 页
套的伞裙起吊产品。 5.3.3 产品安装地点应符合第 2 条规定，并直立安装在水泥金属框架或其它足够坚固的基础上，产品与基础通过 产品底脚上的 4 个 Φ24 孔用螺栓固定。每台产品的电容器编号必须与产品铭牌规定相一致。 6 使用和维护 6.1 对本产品应采用适当的避雷器保护。 6.2 产品使用条件应符合第 2 条，使用电压应符合 3.1 条规定。 6.3 在使用期间应经常检查产品的电气联接是否可靠正常，油箱应可靠接地。出线盒内 az、a 或 2az、2a 或 3az、 3a 或 daz、 da 为阻尼器接入端子， 出厂时已用接线板联好， 应长期固定在绕组两端， 使用期间不允许有松动现象； 用于载波通讯的 N、E 端子，出厂时已短接；作载波通讯时，N、E 端必须打开连接片；不作载波通讯时，该 N、E 必须可靠短接，严禁开路；载波通讯端子右侧为过电压保护间隙(如果有)出厂时已调定（约 0.5mm） 。一次绕组的 接地端（E）应始终保持可靠接地。 6.4 使用期间应经常检查产品密封情况，检查底座及电容分压器下部是否渗油，如发现漏油，应停止使用，并及 时与生产厂家联系。 6.5 用户在现场监测观察窗的油位线时，按照 20 ℃时油位线在中心线位置，在最高最低温度内变化时，油位偏 差在上下 15mm 以内，即为正常运行。 6.6 在接触产品前，须将产品从线路断开，再将产品的导电部位通过接地棒多次放电。 7 验收试验 a）外观检查 仔细检查 CVT 在运输过程中可能引起的损伤，如瓷套破裂、渗油变形等。 b）绝缘电阻测量； c）互感器电压变比测试； d） 检查电容分压器低压端 N 与一次接地端 E 之间的保护间隙及 E 端在二次出线盒中与油箱相连并通过油箱接 地； e）电容分器电容及介质损测量； f）互感器准确度试验（有条件时做） ； g）极性检查。 8 友情提醒 8.1 安装产品时，严禁利用电容分压器起吊。电容分压器编号应与产品铭牌指定的编号相对应。 8.2 验收产品严禁进行下列试验： a）对产品整体进行工频耐压试验。 b) 对一次绕组接地端(E)进行工频耐压试验。 （否则会影响避雷器的正常工作， 建议用 2500V 兆欧表进行绝缘 电阻的测量，绝缘电阻应大于 1000MΩ 方可投入运行。 ） c）从二次侧用感应的方法做空载励磁特性试验。 8.3 使用前检查二次回路，严禁出现下列情况： a）电磁单元的一次接地端 E 开路或接地不良； b）当不使用载波设备时，电容分压器的低压端 N 与接地端 E 开路； c）阻尼器接入端开路或接触不良； d）二次绕组短路。 8.4 使用维护过程中，禁止出现下列情况： a）超出本说明书中规定的使用要求； b）无人看管； c）在停电检修前，不对产品的高压侧进行多次放电处理。 8.5 为安全起见，本产品的维修操作人员必须做到： a）熟悉 CVT 并能熟练操作； b）仔细阅读本说明书及相关资料。 9 订货须知
JDZ-10电压互感器说明书
JDZ-3、6、10型电压互感器安装使用说明书获嘉县新力高压电器有限公司1、概述1.1 技术标准产品性能指标符合GB1207-2006《电压互感器》及GB311.1-1997《高压输变电设备的绝缘配合》。
1.2 产品用途JDZ-3、6、10型电压互感器适用于额定频率50Hz，额定电压10kV及以下户内装置的电力系统中作电压、电能测量和继电保护、自动装置和信号装置用。
1.3 型号含义J D Z —3、6、10电压互感器额定电压(kV) 单相浇注绝缘1.4 使用条件1.4.1 使用场所：户内；1.4.2 环境温度：－5℃～+40℃，日平均气温不超过+30℃；1.4.3 海拔：不超过1000m；1.4.4 大气条件：在无爆炸、无剧烈震动且无足以腐蚀金属和破坏绝缘的尘埃或蒸气的地方。
2、结构简介本型电压互感器为半浇注式，体积小，气候适应性强。
互感器铁芯采用优质冷轧硅钢片叠装成方型，露在空气中。
其一次、二次绕组同心地绕在一起，用环氧树脂浇注成型，浇注体固定在金属底板上。
一次绕组的出线端子为A、B，二次绕组的出线端子为a、b。
环氧树脂浇注体下面涂有半导体漆，并与金属底板、铁芯相连，以改善电场的不均匀和电力线的畸变。
本型电压互感器可用于单相及三相线路，当用于三相线路时，可用两台互感器接成V型。
3、技术参数3.1 基本技术参数见表（一）；3.2 额定电压：3kV、6kV、10kV；3.3 准确级组合：0.2/0.2、0.2/0.5、0.2、0.5、1、3。
型号额定电压比(V)准确级次与额定二次负荷(V A) 极限输出(V A)额定绝缘水平(kV)0.2 0.5 1 3JDZ-3 3000/100 15 30 50 100 200 3.6/23/40 JDZ-6 6000/100 20 50 80 200 300 7.2/30/60JDZ-1010000/100 2080 120 300 500 12/42/7510000/100/100 2010000/100/220 2010000/220 ／10000/200 ／4、接线图5、验收5.1 互感器使用前应检查出厂技术文件是否齐全，铭牌数据与要求是否相符，运输中是否有损伤。
电流互感器-电压互感器结构原理和使用注意事项
电流互感器/电压互感器的结构原理和使用注意事项通常所说的电压互感器和电流互感器都是电磁式的，电磁式电压互感器电气文字符号是PT，电磁式电流互感器电气文字符号是CT。
电压互感器和电流互感器在电力设备中应用广泛，用途也是缺之不可的，同时也是最常见的电气设备之一。
一、互感器的结构和工作原理1.电压互感器（PT）是一种将高电压变换为低电压的电气设备，一次绕组与高压系统的一次回路并联，二次绕组则与二次设备的负载并联。
PT基于电磁感应原理工作，正常运行时其二次负载基本不变，电流很小，接近于空载状态。
一般的PT包括测量级和保护级，其基本结构为：一次线圈和二次线圈分别绕在铁心上，在两个线圈之间和线圈与铁心之间都有绝缘隔离。
电力系统用的三线圈电压互感器，除了上述的一次线圈和二次线圈外，还有一个零序电压线圈，用来接继电器。
在线路出现单相接地故障时，线圈中产生的零序电压使继电器动作，切断线路，以保护线路中的发电机和变压器等贵重设备。
2.电流互感器（CT）是一种将高压电网大电流变换为小电流的电气设备，一次绕组串联在高压系统的一次回路内，二次绕组则与二次设备的负载相串联。
CT也是基于电磁感应的原理工作，但是它的二次负载阻抗很小，接近于短路状态。
电流互感器也分为测量用与保护用两类，基本结构和PT相似，一次线圈、二次线圈分别绕在铁心上，两个线圈之间及线圈与铁心之间有绝缘隔离。
根据电力系统要求切除短路故障和继电保护动作时间的快慢，保护用电流互感器分为稳态保护用与暂态保护用两种，前者用于电压比较低的电网中，称为一般保护用电流互感器；后者则用于高压超高压线路上。
二、互感器的使用注意事项1.PT二次侧直接与电压表连接，相当于运行在变压器的空载状态，短路会引起很大的短路电流，使用中不允许短路。
电磁式互感器都有一定的额定容量，从电力网中消耗功率，成为系统的负载，存在负荷分担问题。
而PT存在的最为严重的问题是可能出现铁磁谐振：PT的铁心电感和系统的电容元件由于感抗与容抗的交换，组成许多复杂的振荡回路，如果满足一定的条件，就可能激发起持续时间较长的铁磁谐振，这种谐振现象，某些元件的电压过高危及设备的绝缘，同时可能在非线性电感元件中产生很大的过电流，使电感线圈引起温度升高，击穿绝缘，以致烧损。
电压互感器停送电顺序。
电压互感器停送电顺序。
电压互感器是一种常用的电力测量设备，用于测量高电压或电网中的电压。
它能将高电压转换成低电压，以便供给测量设备使用。
在停送电时，电压互感器的顺序非常重要，下面将详细介绍电压互感器停送电的顺序。
我们需要了解电压互感器的工作原理。
电压互感器是通过互感原理进行工作的，它包括一个主绕组和一个副绕组。
主绕组连接到高电压侧，副绕组连接到低电压侧。
当高电压通过主绕组时，副绕组中就会产生相应的低电压信号。
在停送电时，应按照以下步骤进行操作：第一步，首先停止供电。
停电前应先关闭电源开关，切断电源供应。
这是为了确保操作的安全性，避免任何电源对互感器的影响。
第二步，停止测量设备的使用。
在停送电的过程中，测量设备应先停止使用，以免产生误差或其他问题。
可以通过关闭测量设备的开关或断开连接来实现。
第三步，依次关闭各个互感器。
在停送电的过程中，应按照从高电压侧到低电压侧的顺序依次关闭各个电压互感器。
这是为了避免在关闭互感器时产生电弧或其他电压冲击。
第四步，确认所有互感器已经关闭。
在关闭完所有互感器后，应进行确认，确保所有互感器都已经关闭。
可以通过检查指示灯、仪表盘或其他显示设备来确认。
第五步，进行维护和检修。
在停送电后，可以对电压互感器进行维护和检修工作。
可以清洁互感器表面的灰尘和污垢，检查互感器的连接是否牢固，是否存在损坏或其他问题。
需要注意的是，电压互感器停送电的顺序非常重要。
如果关闭互感器的顺序不正确，可能会导致电压冲击或其他安全问题。
因此，在停送电时，应严格按照从高电压侧到低电压侧的顺序依次关闭各个电压互感器。
总结起来，电压互感器停送电的顺序应按照以下步骤进行：首先停止供电，然后停止测量设备的使用，接着依次关闭各个互感器，确认所有互感器已经关闭，最后进行维护和检修。
通过正确的停送电顺序，可以确保互感器的安全运行，提高电力测量的准确性和可靠性。
电压互感器使用注意事项
电压互感器使用注意事项
电压互感器能够改变高压电为低压电，将一个高电压电路变换成较低的电压，为基于电压系统的仪表提供校正电压输出信号。
它主要用于电压表、电流表、继电器等设备。
电压互感器不仅具有抗磁场传导性能优良、耐久性能好、体积小、重量轻、价格便宜的特点，还具有良好的可靠性和精度。
使用电压互感器应注意一些安全措施和要求：
一、安装防止机箱内的温度过高，防止机箱内的电压发生变化，以防止互感器的精度受到损害。
二、应安装防雷接地，以防止高压对互感器的损害，并降低可能受到局部故障的危险。
三、确保互感器被妥善安装和连接；如果未正确连接，就可能破坏电路或使互感器损坏。
四、机械方面，应用低碳不锈钢、不锈钢零件制成，以防止由于长期磁滞等原因而使互感器失效。
五、应在适当的温度范围内使用，以免受电路中的低温低温耦合现象所影响。
六、安装并使用电压互感器时，必须注意短路保护的原则，以免损坏互感器。
不断发展的电技术，使电压互感器在电力系统中发挥越来越重要的作用，提高了设备和用户的安全性和便利性。
因此，在安装和使用电压互感器时，一定要做到安全可靠，以保证正常运行。
电压互感器的使用说明书
电压互感器的使用说明使用须知1.电压互感器在投入运行前要按照规程规定的项目进行试验检查。
例如，测极性、连接组别、摇绝缘、核相序等。
2.电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电压互感器电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。
3.接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。
4.电压互感器二次侧不允许短路。
由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。
电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。
在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。
5.为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。
因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。
电压互感器电压互感器简介：电压互感器是一个带铁心的变压器。
主要由一、二次线圈、铁心和绝缘组成。
当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。
改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。
电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。
电压互感器的分类1.按相数可分为单相和三相式，35kV及以上不能制成三相式。
2.按安装地点可分为户内式和户外式。
35kV及以下多制成户内式；35kV以上则制成户外式3.按绕组数目可分为双绕组和三绕组电压互感器，三绕组电压互感器除一次侧和基本二次侧外，还有一组辅助二次侧，供接地保护用。
JDJJ-35 、JDJJ1-35 、JDJJ2-35电压说明书
JDJJ-35 、JDJJ1-35 、JDJJ2-35型电压互感器使用说明书一、概述本型电压互感器为单相三绕组油浸户外式产品。
适用于交流50Hz、35kV中性点不直接接地的电力系统中，供电压、电能和功率的测量以及继电保护和信号装置的电源用。
本型电压互感器一次绕组系供中性点接地使用，故绕组两端绝缘水平不同，线路端（A端）为完全绝缘，而接地端（X端）为不完全绝缘，A端经35kV级瓷套引出，X端经10kV级瓷套（JDJJ-35）引出，或经1kV级瓷套（JDJJ1-35）引出，或经0.5k级瓷套（JDJJ2-35型）引出，二次绕组及剩余电压绕组，分别以1kV级瓷套（JDJJ-35型和JDJJ1-35型）引出，或分别以0.5kV级瓷套（JDJJ-35型）引出。
本型电压互感器能承受由于一相接地所引起的过电压而无损伤。
本型电压互感器必须是三台成套使用，其绕组接线见上图：~1~二、结构简介本型电压互感器的铁芯由条形硅钢片叠成，为三柱芯式。
在中柱上套有三个绕组，剩余电压绕组、二次绕组及一次绕组。
剩余电压绕组在胶纸筒上，外包一纸板，然后绕二次绕组。
最外面是一次绕组。
A端出线全绝缘，X端出线端接地（用套管引出）。
器身用铁芯夹件固定在箱盖上，在箱盖上装有一次及二次套管等。
JDJJ-35型在箱盖上装有储油柜，JDJJ1-35和JDJJ2-35型在一次套管上装有储油柜。
三、技术数据JDJJ-35、JDJJ1-35、JDJJ2-35型电压互感器技术数据见表。
注：本型电压互感器的剩余电压绕组性能如下：1、当二次绕组无负荷时，剩余电压绕组应符合3级准确级次的要求。
2、将三台电压互感器的一次及二次绕组接成Y0/Y0-12，剩余电压绕组接成开口三角，在二次绕组接有1级，额定负荷（COS~2~φ=0.8），剩余电压绕组接有3级额定负荷时，并在一次绕组上加以平衡的额定电压，当一次绕组中的一个线端与中点短接时，剩余电压绕组的开口三角两端间的电压为90~110V。
电压互感器使用方法
电压互感器使用方法
电压互感器的使用方法主要分为接线和测量。
首先，接线步骤如下：
1. 根据不同的接线方式（如V/V形接线、Y0/Y0形接线、Y0/Y0/Δ形接线等），将电压互感器接入电路中。
2. 确保电压互感器的二次侧与仪表和继电器连接，以测量电压。
3. 根据需要，可以接入保护接地，以防止开路后出现高电动势造成触电事故。
其次，测量步骤如下：
1. 根据所使用的电压互感器类型和接线方式，选择合适的测量仪表（如电压表、绝缘监察电压表等）。
2. 将测量仪表与电压互感器的二次侧连接，以测量电压。
3. 根据测量结果，可以对电路进行相应的调整和优化。
需要注意的是，在使用电压互感器时，应遵循安全操作规程，确保工作人员的人身安全和设备安全。
同时，应定期对电压互感器进行检查和维护，确保其正常运行和使用效果。
JDG4-0.5型电压互感器使用说明书
JDG4-0.5型电压互感器
概述
JDG4-0.5型电压互感器是用热固性酚醛塑料作为绝缘骨架的干式电压互感器,适用户内0.5kV及以下、额定频率为50Hz的交流电路中作电压、电能测量或继电保护用。
产品性能符合GB 1207和IEC60044-2：2003。
型号及其含义
正常使用条件
安装场所: 户内。
环境温度: -5℃~40℃。
环境湿度: 相对湿度不大于80%。
海拔高度: 不超过1000m。
大气条件: 大气中无严重污秽。
技术参数
结构与特点
本系列电流互感器为聚脂树脂浇注母线式户内型产品，二次绕组及铁芯均浇注在聚脂树脂内，中间窗孔供一次母线穿过及安装用。
本系列电流互感器体积小、重量轻、绝缘性能优越。
外形图及安装尺寸
订货须知
订货时请提供以下参数：
产品型号。
额定电压比 kV。
准确级组合及额定输出 VA。
环境海拔高度 m。
注:用户如有特殊要求可与我公司协商确定。
项目3 电压表电压互感器的使用
3-3 AS2294A型双通道交流电压表
（1）性能指标
交流电压表的性能指标，如表3-2所示
表3-2交流电压表性能指标
（2）交流电压表的使用
①如图3-4所示开关“1”置“SEPARATOR”位置时，为两台 独立的电压表，此时左通道“2”旋钮控制黑色指针 表量程；右通道“3” 旋钮控制红色指针表量程。 ②如图3-4所示开关“1”置“WITH RCH”位置时，为“同步” 电压表，此时右通道“3”旋钮同时控制红、黑二指针对 应的两个通道的量程。 ③当作为两台单独电压表使用时，后面板“FLOAT/GND” 开关应置“FLOAT”位置，否则置“GND”位置。 ④当选择1mV、10mV … 100V等量程档时，按表头0～1刻 度线读取测量数据，并乘以相应的量程值；当选择3mV、 3-4交流电压表 30mV … 300V等量程档时，按表头0～3刻度线读取测量数 据，并乘以相应量程系数。如：量程选择在30V，指针指 在0～3刻度线的1.5处，则被测电压为15V。
任务一 电压表的使用
技能知识 一 、电压表的认识 二 、电压表的使用
一 、电压表的认识
电压表是测量电压的一种仪器，常用电压 表——伏特表符号：V，在灵敏电流计里面 有一个永磁体，在电流计的两个接线柱之 间串联一个由导线构成的线圈，线圈放置 在永磁体的磁场中，并通过传动装置与表 的指针相连。电压表是个相当大的电阻器， 理想的认为是断路。
（2）直流电压表的使用
①电压表要并联在电路中，要测某个用电器或部分电路两 端的电压，必须把电压表跟这个用电器或者部分电路并联 起来。 ②电压表的“+”“-”接线柱接法要正确，连接电压表，必须 使电流从“+”接线柱流进电压表，从“-”接线柱流出电压。 ③被测电压不要超过电表的量程。在不能实现估测被测电 压是否超过量程时，必须要试触，就是先把电压表一个接 线柱接好，另一个接线柱不接，而用要接的线头迅速触碰 一下次接线柱，如果发现指针超过量程，则此电压表不能 用，需要更换更大量程的电压表。 在有许多量程的情况下，要先试触最大量程，如果发现指 针没有超过量程，则可使用。但是如果发现指针偏转很小， 应用小量程测量电压值，使读书更确切。
电压互感器的使用及其故障分析
电压互感器的使用及其故障分析电压互感器在使用中相位正确非常关键，这就要求接线极性一定要对应，一旦引出端子用错，造成极性用反将会使电压相位变化180°，因而一般其一次、二次侧都会标出极性。
电压互感器在运行中一定要保证二次侧不能短路，因为其在运行时是一个内阻极小的电压源，正常运行时负载阻抗很大，相当于开路状态，二次侧仅有很小的负载电流。
若二次侧短路时，负载阻抗为零，将产生很大的短路电流，巨大的发热会将互感器烧坏，甚至导致发生设备爆炸事故。
在运行中为了达到对电压互感器的良好保护，可以采取以下措施：(1) 二次侧熔断器是保证电压互感器安全运行的可靠措施，必须选择适当的熔断器，并加装闭锁装置。
(2) 为避免开口三角绕组两端在电压不平衡的情况下，长时间存在较高电压。
在开口三角绕组两端加装并联电阻，并联电阻在开口三角感应出零序电压时，使零序电流得以流通，对高压线圈产生去磁作用，从而也能抑制谐振。
(3) 在绝缘监察装置回路中，为了使绝缘监察继电器和电压表能正确反映电网的接地故障，还必须注意与电压互感器以及结构等有关的问题。
即为了反映每相对地电压，电压互感器高压侧的每相绕组必须接在相与地之间，高压绕组必须呈星形接地，而且还要有中性点接地，同时，电压互感器的低压侧两绕组也必须有一点接地。
(4) 在10 kV以下配电网络中，电源侧的中性点是不直接接地的，电压互感器的中性点接地。
因此由于系统操作，开关合闸不同期及单相接地等原因，常常出现过电压，引起电压互感器高压熔丝熔断、冒烟甚至烧毁。
因此必须选用伏安特性比较好的电压互感器或在中性点加装阻尼电阻。
(5) 对于电容式电压互感器，有一个末屏点，也就是一次线圈的非极性端。
在运行中末屏可以采取两种方式：一种是末屏直接接地，这样在雷击或者振荡等情况下，一次侧若出现过电压可以有效防止烧毁；如果末屏不直接接地，那么必须在末屏和地之间设击穿间隙，这样在出现过电压时能够通过间隙放电而释放。
SF6气体绝缘电压互感器运输、安装、维护使用手册
检查及拆箱图4 15G 冲撞指示器图5 5G冲撞指示器4.2.1.1当产品用于出口工程合同时，货由本公司运到码头后立即检查安装于包装箱外部的冲撞指示器，若冲撞指示器变红，请及时通知本公司。
货到安装现场后首先检查安装于包装箱外部的冲撞指示器，若冲撞指示器变红，则运输超出规定加速度要求，产品需进行例行试验，若试验合格，方可使用，不合格，则不能使用。
4.2.1.2当产品用于国内工程合同时，货由本公司运到客户要求地点后立即检查安装于包装箱外部的冲撞指示器，若冲撞指示器变红，请及时通知本公司。
4.2.2检查包装箱及产品，检查内容包括：--互感器型号、规格是否与订货合同相符；--随机文件是否齐全；--互感器出厂时仅充以0.02～0.03 MPa的SF6气体或根据客户需求充入相应气压的气体，并检查压力表读数是否相符。
4.2.3如在检查中发现损坏，应采取以下措施：--立即通知保险商；--在收据上注明承运商负有的责任；--为防止超出索赔期限，应发出一挂号信通知承运商告知其所负有的责任；--如果是由本公司承担运输风险的，则还应尽快通知本公司（销售部门）损坏情况。
5 现场搬运5.1 若未发现损坏，在接着的现场搬运中应采用与运输中相同的防范措施。
如需进行长距离搬运，建议不打开互感器的原有包装或按原有形式进行重新装箱。
5.2 如果互感器在投入运行前将被放置一段时间，则应采取以下措施：将互感器存储在安全、通风条件良好，并且不会使其倾覆的环境中，装箱或不装箱均可；5.3 在打开包装箱后，从包装箱内垂直吊出互感器。
在起吊竖起时，必须使用粗绳套在箱体的吊攀上。
起重机应能承受互感器的重量（互感器的重量可从铭牌上查得）。
5.4 避免吊车的急动，在水平移动互感器时，防止互感器来回摆动。
5.5 可竖直或卧倒运输到指定位置。
竖直运输时使用外壳上的吊攀，卧倒运输时使用外壳上的吊攀和底部的底架或吊环螺钉。
5.6如产品需进行翻转，请按图6步骤要求进行翻转。
JDZX71-35电压互感器说明书
一、用途JDZXF71-35型电压互感器(户外)为全封闭环氧树脂浇注结构，适用于额定频率为50—60Hz，额定电压为35kV及以下的电力系统中，作电能计量、电压监控和继电保护之用。
二、型号含义J D Z X 71 - 35额定电压等级kV设计序号带剩余绕组浇注成型固体单相电压互感器三、使用条件1、设备种类为户外；2、环境温度为-30°C—+50°C；3、海拔高度：≤1000m；1- 1 -4、温度：相对湿度：80%；四、技术数据五、安装、使用、维护与保管1 安装前检查检查项目一般包括：产品型号规格是否与订货合同相符；1.2随机文件是否齐全；产品在运输过程中外表是否损坏；电气性能试验a.组间及对地绝缘电阻测量；b.绕组短时工频耐压试验；c.绕组对地的短时工频耐压试验；e.放电量测量；f.误差试验；2安装和使用：安装基座应保持平整，相间应保证电气间隔，基座与产品安装底板用紧固2- 2 -件紧固，且不得松动；一次出线端子和二次出线端子的接线必须牢固可靠，二次出线端子不准短路并可靠接地；为保证可靠运行，安装底板必须可靠接地；产品经用户检查验收及安装，在符合供电或配电交接条件下，即可投入正常运行。
3维护：由于产品结构简单，因此使用过程中需经常维护，仅在设备定期维护保养时，清除其表面的灰尘；并进行预防性试验；如绝缘电阻测量，局部放电测量和误差性能试验等。
4保管：产品储存条件应符合第二条要求。
5在用户遵守保管、安装及使用规则的条件下，从安装使用之日起12个用内，但必须是在制造厂发货日期起18个月产品因制造质量不良而发生损坏或不能正常工作时，制造厂应免费为用户更换、修理产品或零件。
3- 3 -五、外形及安装尺寸4- 4 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电压互感器使用指南1.电压互感器在投入运行前要按照规程规定的项目进行试验检查。
例如，测极性、连接组别、摇绝缘、核相序等。
2.电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电压互感器电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。
3.接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。
4.电压互感器二次侧不允许短路。
由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。
电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。
在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。
5.为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。
因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。
电流互感器和电压互感器的正确使用指南电流互感器的正确使用(1)根据被测电流的大小选择电流互感器的额定电流比，也就是要使电流互感器的初级额定电流大于被测电流。
这是在选择电流互感器中最需要注意的一点。
此外要注意电流互感器的额定电压大小，选择时要与使用它的线路电压相适应。
(2)与电流互感器配套使用的交流电流表应选5安的量程。
通常与电流互感器配套用的此式电流表的刻度是按电流互感器的初级线圈额定电流标度的。
这样的电流表标明了应该配用的电流互感器的额定变流比，在选用这种电流表时，就一定要和相应的电流互感器配套使用。
(3)注意使测量仪表所消耗的功率不要超过电流互感器的额定容量。
(4)电流互感器的初级串联接入被测电路，而它的次级则与测旦仪表连接。
(5)电流互感器次级和铁芯都要可靠地接地。
(6)电流互感器次级绝对不容许开路。
电压互感器的正确使用(1)在选择互感器时，主要根据被测电压的高低选择电压互感器的额定变压比，也就是应该使所选用的电压互感器初级线圈的额定电压大于被测电压。
(2)与电压互感器配套使用的测量仪表一殷应选100 伏的交流电压表。
为了读数方便起见，通常盘式电压表是按所选用电压互感器的初级线圈额定电压刻度的，而在此仪表上标明了所需配用的电压互感器规格。
因此我们选用这种电压表时就一定要选用相应的电压互感器来配套使用。
(3)测量仪表所消耗的功率不要超过电压互感器的额定容量，否则将使互感器误差加大。
(4)电压互感器的初级线圈与被测电压的电路并联，而它的次级线圈则与测量仪表联接。
(5)电压互感器的初级线圈和次级线圈都要按保险丝，以防止意外的短路事故。
电压互感器的次级线圈是不容许短路的，否则互感器将因过热而烧坏。
(6)电压互感器的次级线圈、铁芯和外壳都要可靠地接地，这样，即使在绕组绝缘损纠;时，次级线圈一方对地的电压也不会升高，以前保人身和设备安全。
深入浅出单相及三相四线电能表互感器接线（1）单相及三相四线电能表互感器接线（2）电流互感器比率是200∕5，就是说如果一次流过200A的电流，二次就相应有5A的电流，它的“变流比”是200÷5＝40（倍）。
因此该电度表的实际用电量，以电表读数电量（当月减上月）×40即是。
配电柜上电流表与互感器的接线图接线图如下：1、上图是三个电流互感器的接线图；2、下图是两个电流互感器的接线图。
根据：Ia+Ib+Ic=0所以：Ia+Ic=-Ib故：绿色电流表指示B相电流。
这种电路在你用的电表盖上就有。
首先要记住：电压互感器是要接电源的。
电流互感器不需要电源。
将电流互感器上的S1和S2端子引出两跟线，和配电柜上的电流表的两个接线柱I1、I2分别接上。
再将S2同时接地进行保护。
防止开路后出现高电动势造成触电事故。
三相四线制有功电度表电流互感器接线图通过电流互感器接线的三相四线有功电度表，电压线与电流线共用接线方式，在农电计量中为数不少。
这种方法省去三根电压引线，将电流互感器K1与电源L1相连，通过电流二次线，将电度表电压桩头与电流桩头连片连接接入这种接法旨在减少二次接线根数。
但是，这种按法非常危险：第一，电流互感器二次回路不得接地，否则，引起短路，烧坏电度表。
然而规程规定：互感器二次回路必须有一点接地。
第二，因电度表的电压、电流接线端子和互感器二次回路均带380／220V电压，在带电工作中、要时刻注意不能误碰。
第三，接到电度表的零线不能与其它任何一根搞错或调换，否则电度表电流线卷因短路而烧坏，同时电流互感器因二次回路接入电度表电压线卷，使回路阻抗无限增大而趋于开路状态，这些都是很危险的。
三相五线制用颜色黄、绿、红、淡蓝色分别表示U、V、W、N 保护接地线双颜色（PE）变压器在运行中，变压器各相电流不应超过额定电流；最大不平衡电流不得超过额定电流的25%。
变压器投入运行后应定期进行检修。
同一台变压器供电的系统中，不宜保护接地和保护接零混用。
电压互感器二次线圈的额定电压一般为100V。
电压互感器的二次侧在工作时不得短路。
因短路时将产生很大的短路电流，有可能烧坏互感器，为此电压互感器的一次，二次侧都装设熔断器进行保护。
电压互感器的二次侧有一端必须接地。
这是为了防止一，二次线圈绝缘击穿时，一次高压窜入二次侧，危及人身及设备的安全。
电流互感器在工作时二次侧接近于短路状况。
二次线圈的额定电流一般为5A电流互感器的二次侧在工作时决不允许开路，电流互感器的二次侧有一端必须接地，防止其一、二次线圈绝缘击穿时，一次侧高压窜入二次侧。
电流互感器在联接时，要注意其一、二次线圈的极性，我国互感器采用减极性的标号法。
安装时一定要注意接线正确可靠，并且二次侧不允许接熔断器或开关。
即使因为某种原因要拆除二次侧的仪表或其他装置时，也必须先将二次侧短路，然后再进行拆除。
低压开关是指1KV以下的隔离开关、断路器、熔断器等等低压配电装置所控制的负荷，必须分路清楚，严禁一闸多控和混淆。
低压配电装置与自备发电机设备的联锁装置应动作可靠。
严禁自备发电设备与电网私自并联运行。
低压配电装置前后左右操作维护的通道上应铺设绝缘垫，同时严禁在通道上堆放其他物品。
接设备时：先接设备，后接电源。
拆设备时：先拆电源，后拆设备。
接线路时：先接零线，后接火线。
拆线路时：先拆火线，后拆零线。
低压熔断器不能作为电动机的过负荷保护。
熔断器的额定电压必须大于等于配电线路的工作电压。
熔断器的额定电流必须大于等于熔体的额定电流。
熔断器的分断能力必须大于配电线路可能出现的最大短路电流。
熔体额定电流的选用，必须满足线路正常工作电流和电动机的起动电流。
对电炉及照明等负载的短路保护，熔体的额定电流等于或稍大于负载的额定电流。
对于单台电动机，熔体额定电流≥（1.5-2.5）电机额定电流熔体额定电流在配电系统中，上、下级应协调配合，以实现选择性保护目的。
下一级应比上一级小。
瓷插式熔断器应垂直安装，必须采用合格的熔丝，不得以其他的铜丝等代替熔丝。
螺旋式熔断器的电源进线应接在底座的中心接线端子上，接负载的出线应接在螺纹壳的接线端子上。
更换熔体时，必须先将用电设备断开，以防止引起电弧。
熔断器应装在各相线上。
在二相三线或三相四线回路的中性线上严禁装熔断器熔断器主要用作短路保护熔断器作隔离目的使用时，必须将熔断器装设在线路首端。
熔断器作用是短路保护。
隔离电源，安全检修。
刀开关作用是隔离电源，安全检修。
胶盖瓷底闸刀开关一般作为电气照明线路、电热回路的控制开关，也可用作分支电路的配电开关三极胶盖闸刀开关在适当降低容量时可以用于不频繁起动操作电动机控制开关，三极胶盖闸刀开关电源进线应按在静触头端的进线座上，用电设备接在下面熔丝的出线座上。
刀开关在切断状况时，手柄应该向下，接通状况时，手柄应该向上，不能倒装或平装，三极胶盖闸刀开关作用是短路保护。
隔离电源，安全检修。
低压负荷开关的外壳应可靠接地。
选用自动空气开关作总开关时，在这些开关进线侧必须有明显的断开点，明显断开点可采用隔离开关、刀开关或熔断器等。
熔断器的主要作用是过载或短路保护。
电容器并联补偿是把电容器直接与被补偿设备并接到同一电路上，以提高功率因数。
改善功率因数的措施有多项，其中最方便的方法是并联补偿电容器。
墙壁开关离地面应1.3米、墙壁插座0.3米拉线开关离地面应2-3米电度表离地面应1.4—1.8米进户线离地面应2.7米路，一，二级公路，电车道，主要河流，弱电线路，特殊索道等，不应有接头。
塑料护套线主要用于户内明配敷设，不得直接埋入抹灰层内暗配敷设。
导线穿管一般要求管内导线的总截面积（包括绝缘层）不大于线管内径截面积的40％。
管内导线不得有接头，接头应在接线盒内；不同电源回路、不同电压回路、互为备用的回路、工作照明与应急照明的线路均不得装在同一管内。
管子为钢管（铁管）时，同一交流回路的导线必须穿在同一管内，不允许一根导线穿一根钢管。
一根管内所装的导线不得超过8根。
管子为钢管（铁管）时，管子必须要可靠接地。
管子为钢管（铁管）时，管子出线两端必须加塑料保护套。
导线穿管长度超过30米（半硬管）其中间应装设分线盒。
导线穿管长度超过40米（铁管）其中间应装设分线盒。
导线穿管，有一个弯曲线管长度不超过20米。
其中间应装设分线盒。
导线穿管，有二个弯曲线管长度不超过15米。
其中间应装设分线盒。
导线穿管，有三个弯曲线管长度不超过8米。
其中间应装设分线盒。
在采用多相供电时，同一建筑物的导线绝缘层颜色选择应一致，即保护导线（PE)应为绿/黄双色线，中性线（N)线为淡蓝色；相线为L1－黄色、L2－绿色、L3－红色。
单相供电开关线为红色，开关后一般采用白色或黄色。
导线的接头位置不应在绝缘子固定处，接头位置距导线固定处应在0.5米以上，以免妨碍扎线及折断.板用刀开关的选择1．结构形式的选择根据它在线路中的作用和它在成套配电装置中的安装位置来确定它的结构形式.仅用来隔离电源时,则只需选用不带灭弧罩的产品;如用来分断负载时,就应选用带灭弧罩的,而且是通过杠杆来操作的产品;如中央手柄式刀开关不能切断负荷电流,其他形式的可切断一定的负荷电流,但必须选带灭弧罩的刀开关.此外,还应根椐是正面操作还是侧面操作,是直接操作还是杠杆传动,是板前接线还是板后接线来选择结构形式.HD11、HS11用于磁力站中,不切断带有负载的电路,仅作隔离电流之用.HD12、HS12用于正面侧方操作前面维修的开关柜中,其中有灭弧装置的刀开关可以切断额定电流以下的负载电路.HD13、HS13用于正面操作后面维修的开关柜中,其中有灭弧装置的刀开关可以切断额定电流以下的负载电路.HD14用于动力配电箱中,其中有灭弧装置的刀开关可以带负载操作.2．额定电流的选择刀开关的额定电流,一般应不小于所关断电路中的各个负载额定电流的总和.若负载是电动机,就必须考虑电路中可能出现的最大短路峰值电流是否在该额定电流等级所对应的电动稳定性峰值电流以下(当发生短路事故时,如果刀开关能通以某一最大短路电流,并不因其所产生的巨大电动力的作用而发生变形、损坏或触刀自动弹出的现象,则这一短路峰值电流就是刀开关的电动稳定性峰值电流).如有超过,就应当选用额定电流更大一级的刀开关.。
