电压互感器的原理是怎样的呢

电压互感器的原理是怎样的呢电压互感器是电力系统测量、计量和保护的重要元件之一。

特别是在高压电网中，其扮演着不可替代的角色。

那么，电压互感器的原理又是怎样的呢？本文将从电压互感器的定义入手，介绍其原理及其应用。

电压互感器的定义电压互感器（Voltage Transformer，简称VT），也称电压变压器、高压分接器或电压互感器变送器等，是一种主要用来降低高压电压，提供低压辅助电源供应或测量系统用电压表等仪表的电器元件。

简单来说，电压互感器是用来将高压电网的电压变换成符合仪表或保护要求的低压电信号的装置。

电压互感器的原理电磁感应原理电压互感器的原理基于电磁感应定律，即安培定律和法拉第电磁感应定律。

当原电路中通有交变电流时，便会在互感器的磁芯中产生一个变化的磁场。

这个磁场又会感应出一个电动势U，根据法拉第电磁感应定律，这个电动势和原电路中的电压U1成正比：U=kU1式中，k是互感器的变比。

磁芯的作用互感器中的磁芯是电压变换的关键。

它是由高导磁性材料制成的，能够支持高磁通密度，使得在小体积内产生大磁通量。

在电压互感器中，磁芯可以分为开式和闭式两种结构。

开式磁芯是指磁芯上有一条缝隙，而闭式磁芯则是指磁芯完全闭合。

互感器的结构电压互感器一般由互感器本体、绝缘支架、执行器、接地装置、绝缘袋等组成。

具体来说，互感器本体是由高导磁性材料制成的磁芯、绕组和外壳组成的。

绝缘支架和执行器是用来支撑和操作互感器的。

接地装置则是用来保护互感器的人身安全。

绝缘袋则是用来保护互感器不受外界环境的影响。

电压互感器的应用测量电压电压互感器可以被用于变换高压电网中的电压信号，使之变为低电平，便于测量。

当高压电网的电压过高时，使用传统仪表进行测量会十分困难。

但通过使用电压互感器，将高压电网中的电压通过变压器变换成低电平，就可以用普通的台式测试仪等测量电压信号。

作为保护元件在电力系统中，断路器是为了保护系统免于过载时意外断开及故障过流时自保而设。

电压互感器工作器的原理

电压互感器工作器的原理
电压互感器又称为电压变压器，主要用于将高压电源的电压降低到安全范围内，以供测量、保护和控制设备使用。

其工作原理主要通过电磁感应的方式完成。

具体工作原理如下：
1. 电压互感器的主要组成部分是一对密闭的绕组：一侧绕组称为高压绕组，它与高压电源相连；另一侧称为低压绕组，它与测量、保护和控制设备相连。

2. 高压绕组中通过高压电源的电流产生一个交变磁场。

3. 交变磁场穿透到低压绕组中，根据电磁感应定律，这个磁场将在低压绕组中产生一个电动势。

4. 低压绕组的电动势与高压绕组的电压之间存在一个已知的转换关系。

一般来说，低压绕组的绕组匝数要大于高压绕组的绕组匝数，以减小电压。

5. 低压绕组的电动势经过适当的压缩和调整，使得输出的电压与输入的高压电压之间有一个比例关系。

6. 输出的电压可以通过测量、保护和控制设备进行准确的测量和处理。

通过以上原理，电压互感器可以实现将高压电源的电压转换成适合测量、保护和控制设备使用的低压信号，以满足电力系统的需求。

电压互感器原理

电压互感器原理
电压互感器是一种测量电压的仪器，基于电磁感应原理工作。

它由一个主线圈和一个或多个次线圈组成。

主线圈通常由有绝缘包覆的铜导线组成，其匝数远远多于次线圈。

当主线圈中的电流发生变化时，它会产生一个变化的磁场。

次线圈通常由绝缘包覆的细铜线组成，其匝数较少。

正是由于次线圈的匝数较少，它们的阻抗也相对较低。

当主线圈中的电流变化时，其产生的磁场可以穿过次线圈，引起次线圈中的感应电势。

这个感应电势与主线圈中电流的变化速率成正比。

通过根据感应电势的大小和频率来计算电压的值，电压互感器可以将高电压（例如10KV、35KV等）变换成相对较小的信号，如1V或5V。

电压互感器具有准确测量电压的优点，并且能够与计量仪表等其他设备配合使用，提供高精度的测量结果。

需要注意的是，由于电压互感器的测量原理是基于电磁感应，因此在使用过程中需要防止电磁干扰，以保证测量结果的准确性。

此外，为了保证安全，电压互感器的绝缘和耐压能力也需要得到有效的保障。

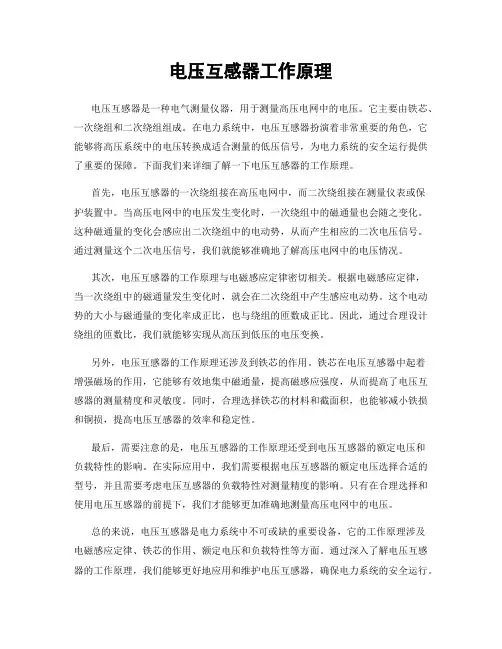

电压互感器工作原理

电压互感器工作原理电压互感器是一种电气测量仪器，用于测量高压电网中的电压。

它主要由铁芯、一次绕组和二次绕组组成。

在电力系统中，电压互感器扮演着非常重要的角色，它能够将高压系统中的电压转换成适合测量的低压信号，为电力系统的安全运行提供了重要的保障。

下面我们来详细了解一下电压互感器的工作原理。

首先，电压互感器的一次绕组接在高压电网中，而二次绕组接在测量仪表或保护装置中。

当高压电网中的电压发生变化时，一次绕组中的磁通量也会随之变化。

这种磁通量的变化会感应出二次绕组中的电动势，从而产生相应的二次电压信号。

通过测量这个二次电压信号，我们就能够准确地了解高压电网中的电压情况。

其次，电压互感器的工作原理与电磁感应定律密切相关。

根据电磁感应定律，当一次绕组中的磁通量发生变化时，就会在二次绕组中产生感应电动势。

这个电动势的大小与磁通量的变化率成正比，也与绕组的匝数成正比。

因此，通过合理设计绕组的匝数比，我们就能够实现从高压到低压的电压变换。

另外，电压互感器的工作原理还涉及到铁芯的作用。

铁芯在电压互感器中起着增强磁场的作用，它能够有效地集中磁通量，提高磁感应强度，从而提高了电压互感器的测量精度和灵敏度。

同时，合理选择铁芯的材料和截面积，也能够减小铁损和铜损，提高电压互感器的效率和稳定性。

最后，需要注意的是，电压互感器的工作原理还受到电压互感器的额定电压和负载特性的影响。

在实际应用中，我们需要根据电压互感器的额定电压选择合适的型号，并且需要考虑电压互感器的负载特性对测量精度的影响。

只有在合理选择和使用电压互感器的前提下，我们才能够更加准确地测量高压电网中的电压。

总的来说，电压互感器是电力系统中不可或缺的重要设备，它的工作原理涉及电磁感应定律、铁芯的作用、额定电压和负载特性等方面。

通过深入了解电压互感器的工作原理，我们能够更好地应用和维护电压互感器，确保电力系统的安全运行。

电流型电压互感器原理

电流型电压互感器原理引言：电流型电压互感器是一种常见的测量电流和电压的装置，广泛应用于电力系统中。

它通过电磁感应原理，将高电流或高电压转换为低电流或低电压，以便于测量和保护装置的使用。

本文将介绍电流型电压互感器的原理、结构和工作方式，以及其在电力系统中的应用。

一、电流型电压互感器的原理电流型电压互感器的原理基于法拉第电磁感应定律，即当导体中的磁通量发生变化时，会在导体上产生感应电动势。

电流型电压互感器利用这一原理，通过在一组绕组中通入高电流或高电压，产生强磁场，然后在另一组绕组中感应出相应的低电流或低电压。

二、电流型电压互感器的结构电流型电压互感器通常由主绕组、副绕组和磁芯组成。

主绕组通入高电流或高电压，产生强磁场，副绕组则通过电磁感应原理感应出相应的低电流或低电压。

磁芯起到增强磁场的作用，并将主绕组和副绕组隔离开来，以避免电流或电压的传递。

三、电流型电压互感器的工作方式电流型电压互感器的工作方式可以分为两种情况：在电流测量时，主绕组通入高电流后，副绕组产生相应的低电流，并通过外部连接到测量仪表上进行测量；在电压测量时，主绕组通入高电压后，副绕组产生相应的低电压，通过外部连接到测量仪表上进行测量。

四、电流型电压互感器在电力系统中的应用电流型电压互感器在电力系统中广泛应用于测量和保护装置中。

在电流测量方面，电流型电压互感器可以将高电流转换为低电流，以便于测量仪表的使用。

在电压测量方面，电流型电压互感器可以将高电压转换为低电压，以便于测量仪表的使用。

此外，电流型电压互感器还可以用于保护装置中，监测电流或电压的异常情况，并及时采取保护措施。

结论：电流型电压互感器是一种常见的测量电流和电压的装置，通过电磁感应原理将高电流或高电压转换为低电流或低电压，以便于测量和保护装置的使用。

它在电力系统中起着重要的作用，广泛应用于测量和保护装置中。

通过了解电流型电压互感器的原理、结构和工作方式，我们可以更好地理解其在电力系统中的应用，提高电力系统的安全性和可靠性。

电压互感器的工作原理

电压互感器的工作原理电压互感器（VT）是一种用于测量高电压系统中电压值的电子设备。

它利用互感原理将高电压系统的电压降低到可测范围内的低电压，并将其与测量设备相连，以实现对电压的准确监测。

下面将详细介绍电压互感器的工作原理。

1.互感原理互感作为电磁现象的一种，指的是两根线圈通过磁场彼此耦合时，其中一个线圈中电流的变化会在另一个线圈中诱发出相应的电动势。

当电压互感器工作时，它的一根线圈将与被测高电压系统相连，称为高压线圈；另一根线圈与测量设备相连，称为低压线圈。

通过互感原理，高压线圈中的电压变化将通过耦合磁场传递到低压线圈中，从而实现电压的测量。

2.变压器和标称比电压互感器实际上是一种变压器，它将高电压降低到测量范围内的低电压。

变压器由一个主要线圈和一个次要线圈组成，通过改变线圈的匝数比例来改变输入输出电压之间的变换关系。

在电压互感器中，主要线圈是高压线圈，次要线圈是低压线圈。

电压互感器通常都有一个标称比，表示低压线圈输出电压与高压线圈输入电压之间的比例关系。

比值等于高压线圈的匝数除以低压线圈的匝数。

例如，一个100:1的互感器表示当高压线圈输入100V时，低压线圈输出1V。

3.铁芯和磁场为了增强互感效应，电压互感器的两个线圈通常都包裹在一个铁芯中。

铁芯能够集中和引导磁场，并提高对高压线圈和低压线圈之间耦合效应的控制。

铁芯中的磁场是由高压线圈中通过的电流产生的，电流与铁芯中的磁感应强度成正比。

这个磁感应强度负责在低压线圈中诱发出与高压线圈电压变化相对应的电动势。

通过适当设计铁芯的材料和形状，可以实现对磁场的精确控制，从而获得准确的电压测量结果。

4.电压降低和保护在高压电网中，电压互感器起到了降低电压的作用，从而确保测量设备的安全和准确。

它可以将系统中的高电压变为对设备和人体无害的低电压，以避免任何潜在的电击风险。

为了确保整个系统的安全性和可靠性，电压互感器通常还配备了保护设备，如保险丝和安全连接器。

电压互感器的工作原理

电压互感器的工作原理
电压互感器是一种测量电压的电器传感器，它基于电磁感应的原理工作。

其工作原理可以分为以下几个步骤：
1. 交流电源：电压互感器的工作是基于交流电的。

一般来说，电压互感器接收输入的主电源交流电。

2. 一次绕组：电压互感器的主要部分是一次绕组和二次绕组。

一次绕组通常由一根或多根匝数较少的粗导线组成，它与要测量电压的电路相连接。

3. 二次绕组：二次绕组通常由多根匝数较多的细导线组成，它紧密地绕在一次绕组周围。

二次绕组的末端连接到测量仪表或其他负载设备。

4. 磁通产生：当通过一次绕组的交流电流流过时，会在一次绕组中产生交变磁场。

这个交变磁场也会以同样的频率穿过二次绕组。

5. 电压感应：根据法拉第电磁感应定律，当磁场通过二次绕组时，会在二次绕组中产生感应电动势。

这个感应电动势的大小与一次绕组中的输入电压成正比。

6. 输出信号：感应电动势将通过二次绕组输出，然后传递给测量仪表或其他负载设备。

这样，通过测量输出信号的大小，我们可以确定输入电压的大小。

总结来说，电压互感器通过将输入电压通过一次绕组产生的磁场感应到二次绕组中的感应电动势，从而实现对输入电压的测量。

CT和PT的工作原理

PT、CT工作原理一、电压互感器的工作原理PT，电压互感器，英文拼写Phase voltage Transformers，是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V的变换设备。

电磁式电压互感器的工作原理和变压器相同。

在测量交变电流的大电压时,为能够安全测量在火线和地线之间并联一个变压器(接在变压器的输入端),这个变压器的输出端接入电压表,由于输入线圈的匝数大于输出线圈的匝数,因此输出电压小于输入电压,电压互感器就是降压变压器.工作特点和要求：1、一次绕组与高压电路并联。

2、二次绕组不允许短路（短路电流烧毁PT）,装有熔断器。

3、二次绕组有一点直接接地。

4、变换的准确性。

接线形式有：单相接线、V-V接线、Y-Y接线、Y0/Y0/△接线。

使用电压互感器应注意以下事项：1）电压互感器的二次侧在工作时不能短路。

在正常工作时，其二次侧的电流很小，近于开路状态，当二次侧短路时，其电流很大（二次侧阻抗很小）将烧毁设备。

2）电压互感器的二次侧必须有一端接地，防止一、二次侧击穿时，高压窜入二次侧，危及人身和设备安全。

3）电压互感器接线时，应注意一、二次侧接线端子的极性。

以保证测量的准确性。

4）电压互感器的一、二次侧通常都应装设熔丝作为短路保护，同时一次侧应装设隔离开关作为安全检修用。

5）一次侧并接在线路中。

二、电流互感器的工作原理CT,电流互感器，英文拼写Current Transformer，是将一次侧的大电流，按比例变为适合通过仪表或继电器使用的，额定电流为5A或1A的变换设备。

它的工作原理和变压器相似。

工作特点和要求：1、一次绕组与高压回路串联，I1只取决于所在高压回路电流，而与二次负荷大小无关。

2、二次回路不允许开路，否则会产生危险的高电压，危及人身及设备安全。

3、CT二次回路必须有一点直接接地，防止一、二次绕组绝缘击穿后产生对地高电压，但仅一点接地。

4、变换的准确性。

接线形式有：三相完全星形接线、两相不完全接线、两相差动式接线、两相三完全星形接线、单相接线。

电压互感器的作用和工作原理

电压互感器的作用和工作原理
电压互感器是一种用来将高电压信号变换成低电压信号的装置，它在电力系统中起着重要的作用。

其工作原理如下：
1. 原理概述：电压互感器的工作原理基于电磁感应现象，通过互感器的一侧感应线圈与电力系统的高压线路相连，另一侧的低压线圈连接仪表或测量设备，从而实现对高压信号的降压和转换。

2. 互感效应：电压互感器的一侧线圈（称为一次侧）通过磁链与高压线路相连接，当高压线路通电时，产生的磁场会在互感器的另一侧线圈（称为二次侧）中诱导出较低的电压信号。

3. 比变比：电压互感器的比变比（也称为准确度等级）表示了高压信号与低压信号之间的比例关系。

通过调整一次侧和二次侧线圈的绕组匝数，可以实现不同的变比，常见的比变比有100:5、200:5等等。

4. 绕组和核心：一次侧和二次侧线圈通常由绝缘铜线绕制而成，线圈上设置隔离和保护层。

互感器的铁芯由铁片叠压而成，用来集中磁链并增加磁感应强度。

5. 准确度和误差：电压互感器的准确度决定了它的使用精度，通常用百分比来表示。

由于一些因素（如线圈电阻、磁滞等），电压互感器会存在一定的误差，设计和制造时需要尽量减小误差，以提供更准确的信号。

6. 保护装置：电压互感器通常还配备有过压、过载和短路保护装置，用来防止设备受损或事故发生。

总结起来，电压互感器通过电磁感应原理将高电压信号降压成低电压信号，提供给仪表或测量设备使用。

它在电力系统中广泛应用，用于保护和监测电路的电压情况，确保电力系统的安全和正常运行。

电流互感器-电压互感器结构原理和使用注意事项

电流互感器/电压互感器的结构原理和使用注意事项通常所说的电压互感器和电流互感器都是电磁式的，电磁式电压互感器电气文字符号是PT，电磁式电流互感器电气文字符号是CT。

电压互感器和电流互感器在电力设备中应用广泛，用途也是缺之不可的，同时也是最常见的电气设备之一。

一、互感器的结构和工作原理1.电压互感器（PT）是一种将高电压变换为低电压的电气设备，一次绕组与高压系统的一次回路并联，二次绕组则与二次设备的负载并联。

PT基于电磁感应原理工作，正常运行时其二次负载基本不变，电流很小，接近于空载状态。

一般的PT包括测量级和保护级，其基本结构为：一次线圈和二次线圈分别绕在铁心上，在两个线圈之间和线圈与铁心之间都有绝缘隔离。

电力系统用的三线圈电压互感器，除了上述的一次线圈和二次线圈外，还有一个零序电压线圈，用来接继电器。

在线路出现单相接地故障时，线圈中产生的零序电压使继电器动作，切断线路，以保护线路中的发电机和变压器等贵重设备。

2.电流互感器（CT）是一种将高压电网大电流变换为小电流的电气设备，一次绕组串联在高压系统的一次回路内，二次绕组则与二次设备的负载相串联。

CT也是基于电磁感应的原理工作，但是它的二次负载阻抗很小，接近于短路状态。

电流互感器也分为测量用与保护用两类，基本结构和PT相似，一次线圈、二次线圈分别绕在铁心上，两个线圈之间及线圈与铁心之间有绝缘隔离。

根据电力系统要求切除短路故障和继电保护动作时间的快慢，保护用电流互感器分为稳态保护用与暂态保护用两种，前者用于电压比较低的电网中，称为一般保护用电流互感器；后者则用于高压超高压线路上。

二、互感器的使用注意事项1.PT二次侧直接与电压表连接，相当于运行在变压器的空载状态，短路会引起很大的短路电流，使用中不允许短路。

电磁式互感器都有一定的额定容量，从电力网中消耗功率，成为系统的负载，存在负荷分担问题。

而PT存在的最为严重的问题是可能出现铁磁谐振：PT的铁心电感和系统的电容元件由于感抗与容抗的交换，组成许多复杂的振荡回路，如果满足一定的条件，就可能激发起持续时间较长的铁磁谐振，这种谐振现象，某些元件的电压过高危及设备的绝缘，同时可能在非线性电感元件中产生很大的过电流，使电感线圈引起温度升高，击穿绝缘，以致烧损。

电压互感器工作原理

电压互感器工作原理电压互感器是一种用于测量电路中电压的设备，其工作原理基于电磁感应。

在电力系统中，电压互感器扮演着至关重要的角色，它们能够将高电压转变为适合测量的低电压，从而为电力系统的监测和保护提供了必要的数据支持。

本文将详细介绍电压互感器的工作原理，希望能够帮助读者更好地理解这一关键设备。

电压互感器的工作原理主要基于两个基本原理，一是电磁感应，二是变压器原理。

首先，我们来看电磁感应。

当电压互感器的一侧通有高电压电流时，通过互感器的铁芯产生的磁场会切割互感器线圈，从而在另一侧诱导出相应的电压。

这种现象就是电磁感应的基本原理，它使得电压互感器能够将高电压转变为低电压，以便于测量和监测。

其次，变压器原理也是电压互感器工作的基础。

电压互感器实质上是一种特殊的变压器，它通过互感器线圈的匝数比来实现电压的变换。

一般情况下，电压互感器的一侧通有高电压，而另一侧则输出相应比例的低电压，这种变压器原理的应用使得电压互感器成为了电力系统中不可或缺的设备。

在实际应用中，电压互感器通常与电流互感器配合使用，二者共同完成对电力系统的监测和保护工作。

电压互感器负责测量电路中的电压，而电流互感器则用于测量电路中的电流，两者结合起来能够为电力系统提供全面的监测数据。

总的来说，电压互感器的工作原理基于电磁感应和变压器原理，通过将高电压转变为适合测量的低电压来实现对电力系统的监测和保护。

它在电力系统中的作用至关重要，为系统运行的安全稳定提供了重要支持。

希望通过本文的介绍，读者能够对电压互感器的工作原理有更清晰的认识，从而更好地理解电力系统中这一关键设备的作用和意义。

同时，也希望读者能够在实际工程中正确使用和维护电压互感器，确保其正常运行，为电力系统的安全稳定运行提供可靠保障。

电压互感器的原理

电压互感器的原理电压互感器是一种用于测量高电压的传感器，它的原理主要是利用电磁感应的原理来将高电压转换成低电压，从而实现对高电压进行测量。

下面将详细介绍电压互感器的原理。

一、电磁感应原理在介绍电压互感器的原理之前，我们需要先了解一下电磁感应原理。

根据法拉第电磁感应定律，当导体中有磁通量变化时，就会在导体中产生感应电动势。

这个变化可以是由于导体本身移动或者由于磁场发生变化引起的。

二、电压互感器的结构通常情况下，一个典型的电压互感器由两个线圈组成：一次线圈和二次线圈。

其中一次线圈通常包裹在被测设备上，而二次线圈则连接到测量设备上。

三、工作原理当高电压通过一次线圈时，它会产生一个强磁场。

这个强磁场会穿过二次线圈，并在二次线圈中产生一个与一次线圈中相同频率但是较低幅度的交流电压。

这个交流电压可以被测量设备用来测量一次线圈中的高电压。

四、变比变比是电压互感器的一个重要参数，它定义了一次线圈中高电压和二次线圈中低电压之间的比率。

变比通常以“kV/kV”或“kV/V”表示，其中第一个“kV”表示一次线圈中的额定电压，而第二个“kV”或“V”表示二次线圈中的额定电压。

五、精度等级另一个重要参数是精度等级。

精度等级定义了电压互感器输出信号与实际被测量值之间的误差范围。

通常情况下，精度等级越高，误差范围就越小。

六、应用领域由于其能够将高电压转换成低电压进行测量，因此电压互感器被广泛应用于各种工业领域。

例如，在输电和配电系统中，它们被用来测量高电压；在变频器和UPS系统中，它们则被用来测量低电平信号。

七、总结综上所述，电压互感器是一种利用磁场感应原理将高电压转换成低电压进行测量的传感器。

它由一次线圈和二次线圈组成，变比和精度等级是其重要参数。

由于其广泛的应用领域，电压互感器在工业领域中具有重要的地位。

电压互感器工作原理

电压互感器工作原理
电压互感器是一种用于测量高压电网中电压的重要设备，它通过电磁感应原理将高压电网中的电压转换成为低压信号，以便进行测量和保护控制。

本文将从电压互感器的工作原理入手，介绍其结构、工作原理和应用。

电压互感器的工作原理是基于电磁感应现象的。

当高压电网中的电压施加在电压互感器的一侧线圈上时，会在另一侧线圈中感应出相应的电压。

这是因为高压电网中的电压变化会在互感器的一侧线圈中产生变化的磁场，这个磁场会穿过另一侧线圈，从而在另一侧线圈中感应出电压。

通过这种方式，电压互感器将高压电网中的电压转换成为次级侧的低压信号，以便进行测量和保护控制。

电压互感器通常由铁芯和线圈组成。

铁芯的作用是集中磁场，增强感应效果。

线圈则是将高压电网中的电压感应出来，并输出到次级侧。

在实际应用中，电压互感器的次级侧会接入测量仪表或保护装置，用于对电网的电压进行测量、监测和保护控制。

电压互感器在电力系统中起着至关重要的作用。

首先，它可以将高压电网中的电压转换成为次级侧的低压信号，以便进行测量。

这样就可以实现对电网电压的监测和检测，为电网的正常运行提供重要的数据支持。

其次，电压互感器还可以作为保护装置的重要部分，用于对电网中的电压异常情况进行检测，并在必要时进行保护动作，保护电网和设备的安全运行。

总的来说，电压互感器是电力系统中不可或缺的设备，它通过电磁感应原理将高压电网中的电压转换成为次级侧的低压信号，以便进行测量和保护控制。

它的工作原理简单而重要，对于电力系统的正常运行和设备的安全保护起着至关重要的作用。

希望本文能够帮助读者更好地理解电压互感器的工作原理和应用。

电压互感器原理

电压互感器概述互感器由电流互感器(TA)、电压互感器(TV)组成。

互感器是交流电路中一次系统和二次系统间的联络元件，它们统属于特种变压器，所以其工作原理与变压器基本相同。

电压互感器一次绕组并接于一次系统。

电压互感器相当于一个副边开路的变压器。

它们的二次负载变化都不会影响一次系统的相应电压。

互感器的作用：(1)将一次回路的高电压、转为二次回路的标准低电压(通常为1OOV、)，可使测量仪表和保护装置标准化，使二次设备结构轻巧，价格便宜。

(2)使二次回路可采用低电压控制电缆，且使屏内布线简单，安装方便，可实现远方控制和测量。

(3)使二次回路不受一次回路限制，接线灵活，维护、调试方便。

(4)使二次与一次高压部分隔离，且二次可设接地点，确保二次设备和人身安全。

电压互感器按其绝缘结构形式，可分为干式、浇注式、充气式、油浸式等几种；根据相数可分为单相和三相；根据绕组数可分为双绕组和三绕组。

干式电压互感器相对于油式电压互感器,干式电压互感器因没有油，也就没有火灾、爆炸、污染等问题。

它主要由铁芯、绕组等组成，适用于500V以下低压接线。

干式电压互感器结构动画演示上图即为干式电压互感器的几个视图浇注式电压互感器用于35kV及以下电压等级，有单相双绕组、单相三绕组之分。

环氧树脂浇注体下部涂有半导体漆并与金属底板相连以改善电场的不均匀性和电力线畸变的情况。

浇注式电压互感器结构动画演示该型互感器优点是运行维护方便，但一旦损坏，不能检修只有更新。

下左图为JDZ 一10型电压互感器外形图结构图JDZ2-1型JZW-12型油浸式电压互感器普通油浸式电压互感器的额定电压制成3-35kV等级，铁芯和绕组均放于充满油的油箱内，绕组通过套管引出。

10千伏油浸式电压互感器视频演示下左图为JDJ—10单相电压互感器。

JSJW一10型互感器由五个铁芯和两个铁箍组成磁路系统，一次侧三个绕组接成Y形，两个二次侧绕组分别接成Y形与开口三角形。

二次侧Y形接线的绕组用来测量线电压和相电压以及相对地电压，开口三角形用来测量单相接地后的零序电压。

电压互感器工作原理

电压互感器本词条由“科普中国”百科科学词条编写与应用工作项目审核。

电压互感器 [1]（Potential transformer 简称PT，Voltage transformer也简称VT）和变压器类似，是用来变换线路上的电压的仪器。

但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。

词条介绍了其基本结构、工作原理、主要类型、接线方式、注意事项、异常与处理、以及铁磁谐振等。

基本结构电压互感器的基本结构和变压器很相似，它也有两个绕组，一个叫一次绕组，一个叫二次绕组。

两个绕组都装在或绕在铁心上。

两个绕组之间以及绕组与铁心之间都有绝缘，使两个绕组之间以及绕组与铁心之间都有电气隔离。

电压互感器在运行时，一次绕组N1并联接在线路上，二次绕组N2并联接仪表或继电器。

因此在测量高压线路上的电压时，尽管一次电压很高，但二次却是低压的，可以确保操作人员和仪表的安全。

工作原理其工作原理与变压器相同 [2]，基本结构也是铁心和原、副绕组。

特点是容量很小且比较恒定，正常运行时接近于空载状态。

电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。

为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。

测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。

实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。

供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。

三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。

电压互感器结构和原理讲解

7.电压互感器使用注意事项
➢ 电压互感器二次侧不允许短路。由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。
7.电压互感器使用注意事项
➢ 电压互感器在投入运行前要按照规程规定的项目进行试验检查。例如，测极性、连接组别、摇绝缘、核相序等。
➢ 电压互感器的接线应保证其正确性。一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。
➢ 接在电压互感器二次侧负荷的容量应合适。接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。
6.电压互感器的接线方式
➢电压互感器的Y，yn接法如图（c）所示。这种接法是
用三台单相电压互感器构成一台三相电压互感器，也可以用一台三铁芯柱式三相电压互感器，将其高低压绕组分别接成星形。Y， yn接法多用于小电流接地的高压三相系统，可以测量线电压，这种接线方法的缺点是：①当三相负载不平衡时，会引起较大的误差；②当一次高压侧有单相接地故障时，它的高压侧中性点不允许接地，否则，可能烧坏互感器，故而高压侧中性点无引出线，也就不能测量对地电压。
6.电压互感器的接线方式
➢电压互感器的YN，yn△接法如图（d）所示。这种接法常用
三台单相电压互感器构成三相电压互感器组，主要用于大电流接地系统中。YN，yn△接法其主二次绕组既可测量线电压，又可测量相对地电压，辅助绕组二次绕组接成开口三角形供给单相接地保护使用。当 YN，yn△接法用于小接地电流系统时，通常都采用三相五柱式的电压互感器，如图所示。其一次绕组和主二次绕组接成星形，并且中性点接地，辅助二次绕组接成开口三角形。故三相五柱式的电压互感器可以测量线电压和相对地电压，辅助二次绕组可以接入交流电网绝缘监视用的继电器和信号指示器，以实现单相接地的继电保护。

电压互感器的工作原理

电压互感器的工作原理电压互感器的工作原理与一般的变压器相同，仅在结构型式、所用材料、容量、误差范围等方面有所差别。

一、电压互感器：电压互感器是一种电压变换装置。

它将高电压变换为低电压，以便用低压量值反映高压量值的变化。

因此，通过电压互感器可以直接用普通电气仪表进行电压测量。

1、电压互感器又称仪用变压器，是一种电压变换装置；2、电压互感器的容量很小，通常只有几十到几百伏安；3、电压互感器一次侧电压即电网电压，不受二次负荷影响，并且大多数情况下其负荷是恒定的；4、二次侧负荷主要是仪表、继电器线圈，它们的阻抗很大，通过的电流很少。

如果无限期增加二次负荷，二次电压会降低，造成测量误错增大；5、用电压互感器来间接测量电压，能准确反映高压侧的量值，保证测量精度；6、不管电压互感器初级电压有多高，其次级额定电压一般都是100V，使得测量仪表和继电器电压线圈制造上得以标准化。

而且保证了仪表测量和继电保护工作的安全，也解决了高压测量的绝缘、制造工艺等困难；7、电压互感器常用于变配电仪表测量和继电保护等回路。

二、变压器：变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流），用于改变电压等级，负载较大电流。

1、变压器种类很多，按冷却方式、防潮方式、铁芯或线圈结构、电源相数、用途等分若干个类；2、变压器的容量由小到大，从几十伏安大到几十兆伏安；3、变压器的一次侧电压受二次负荷影响较大，负荷大时系统电压会受到影响；4、变压器二次侧负荷就是各种用电设备，通过的电流较大，具有较强的带负载能力；5、变压器一次侧电压不论多高，均可根据需要升高或降低二次电压；6、变压器的外形与体积因容量的不同有时很大；7、变压器常用于多种场合。

电流互感器和变压器原理差不多，在构造上也基本一样，都是两个绕组：一个匝数多、线径细，另外一个匝数少、线径粗。

若匝数多、线径细的绕组是作为一次绕组与被测量的电路并联连接，而匝数少、线径粗的绕组接测量仪表（电压表），则该互感器就是一个电压互感器。

电容式电压互感器工作原理

电容式电压互感器工作原理
电容式电压互感器是一种使用电容器和互感器原理进行电压测量的装置。

其工作原理如下：
1. 基本结构：电容式电压互感器由电容器和互感器组成。

电容器的一端与高压输入端相连，另一端与互感器的一端相连，互感器的另一端与低压终端相连。

2. 电容感应：当高压输入端施加交流电压时，电容器的一端会出现电位差，导致电容器内部存储了一定的电荷。

这是因为电容器的两个极板之间的电场会随着电压的变化而变化，从而导致电荷的累积。

3. 电压变化传递：电容器内部的电荷变化会通过互感器传递到低压终端。

互感器的工作原理是通过电磁感应来传递能量。

当高压输入端施加的电压变化时，会通过电磁耦合作用，感应到互感器中的次级绕组上的电势变化。

4. 电压测量输出：次级绕组上的电势变化将被放大并测量。

通过测量次级绕组上的电压信号，可以得到高压输入端的电压值。

这样就实现了电压的测量。

需要注意的是，在使用电容式电压互感器进行电压测量时，必须保证电容器两端的电压为交流电。

此外，电容式电压互感器具有较高的精度和线性度，可以广泛应用于电力系统中的电压测量和保护控制等领域。

(完整word版)电压互感器工作原理

电压互感器本词条由“科普中国”百科科学词条编写与应用工作项目审查。

电压互感器 [1] （Potential transformer简称PT，Voltage transformer也简称VT）和变压器近似，是用来变换线路上的电压的仪器。

可是变压器变换电压的目的是为了输送电能，所以容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主假如用来给丈量仪表和继电保护装置供电，用来丈量线路的电压、功率和电能，或许用来在线路发生故障时保护线路中的名贵设施、电机和变压器，所以电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超出一千伏安。

词条介绍了其基本构造、工作原理、主要种类、接线方式、注意事项、异样与办理、以及铁磁谐振等。

基本构造电压互感器的基本构造和变压器很相像，它也有两个绕组，一个叫一次绕组，一个叫二次绕组。

两个绕组都装在或绕在断念上。

两个绕组之间以及绕组与断念之间都有绝缘，使两个绕组之间以及绕组与断念之间都有电气间隔。

电压互感器在运转时，一次绕组N1 并联接在线路上，二次绕组N2 并联接仪表或继电器。

所以在丈量高压线路上的电压时，只管一次电压很高，但二次倒是低压的，能够保证操作人员和仪表的安全。

工作原理其工作原理与变压器同样 [2] ，基本构造也是断念和原、副绕组。

特色是容量很小且比较恒定，正常运转时凑近于空载状态。

电压互感器自己的阻抗很小，一旦副边发生短路，电流将急剧增添而烧毁线圈。

为此，电压互感器的原边接有熔断器，副边靠谱接地，免得原、副边绝缘损毁时，副边出现对地高电位而造成人身和设施事故。

丈量用电压互感器一般都做成单相双线圈构造，其原边电压为被测电压（如电力系统的线电压），能够单相使用，也能够用两台接成 V-V 形作三相使用。

实验室用的电压互感器常常是原边多抽头的，以适应丈量不同样电压的需要。

供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。

三相的第三线圈接成张口三角形，张口三角形的两引出端与接地保护继电器的电压线圈联接。
