坡顶截水沟施工设计
坡顶截水沟施工方案
坡顶截水沟施工方案
在山区道路建设中，坡顶截水沟施工方案是一项至关重要的工作，有效防止山体滑坡和坡面侵蚀，确保道路安全与持久。
下面将介绍一种针对坡顶截水沟的施工方案。
施工准备
在进行坡顶截水沟施工之前，首先需要进行勘察设计，并准备好必要的施工机械和工具，包括挖掘机、铲车、钢锹、木方和水平仪等。
施工过程
步骤一：确定截水沟位置和尺寸
根据道路设计和地形情况，确定坡顶截水沟的位置和尺寸。
通常截水沟应开挖于坡顶，使其能有效截取雨水并排放至外部排水系统。
步骤二：开挖坡顶截水沟
利用挖掘机和铲车等机械设备，根据设计要求，在坡顶开挖截水沟。
确保沟道底部平整，两侧坡度一致，以便排水顺利。
步骤三：安装护坡结构
为了保护截水沟不被外力破坏，需要在沟道两侧安装护坡结构，一般采用混凝土或石方等材料，确保结构稳固耐用。
步骤四：设置排水出口
在截水沟的末端设置排水出口，确保积水能够及时排出，避免对道路和周围环境造成影响。
施工质量检查
施工完成后，需要进行质量检查，确保坡顶截水沟施工符合设计要求和标准。
检查内容包括沟道尺寸、平整度、护坡结构等。
施工注意事项
1.施工期间需严格遵守安全操作规程，确保施工人员安全。
2.施工过程中应注意环境保护，避免对周围生态环境造成破坏。
3.施工完工后，需及时清理施工现场，保持道路通畅和整洁。
坡顶截水沟的施工工艺影响着道路的安全与耐久，只有严格按照规范进行施工，才能确保截水沟的功能发挥。
希望以上坡顶截水沟施工方案能对相关工作提供一定的参考与借鉴。
截水沟施工方案
本合同段开挖边坡较多，汇水面积较大，根据合同需要设置截水沟。
根据业主提供的典型横断面和实际情况，截水沟为梯形土水沟，尺寸如附图。
施工方案具体如下：一、施工工器具及材料推土机一台，反铲一台，十字镐、铁锹、手推车、翻斗车、洒水壶、施工标志牌、石块。
二、施工方法2.1确定施工桩号将施工截水沟的桩号上报监理组批复。
2.2测量放线在确定需要设置截水沟的桩号后，2.2.1根据施工设计图纸或者监理要求，现场进行截水沟的开挖边线放样2.2.2 修整平台。
从最上台边坡开口线到截水沟边缘平台宽度为5.5m，横向坡度为5%，纵向坡度根据实际地形确定，以便于排水为准。
如果边坡已经完成，无法使用设备的，需要人工修整。
2.2.3 根据测量放样，加密测量桩，并使用施工线确定基坑开挖的范围。
2.3 水沟开挖2.3.1根据现场地形设备可以驶上边坡的，用反铲开挖，无法使用设备的，进行人工开挖，水沟深度为0.5m。
两侧碎落平台1m范围内应进行夯实，2.3.2 根据现场地形确定出水口，出水口处设置抛石防止侵蚀性冲刷。
三、施工注意事项：3.1按照测量放线桩进行基坑开挖，保证水沟线型美观；3.2平台必须平整、水沟边缘1m范围内夯实，避免造成水沟坍塌；3.3排水口排出水流尽量远离公路，自然排出或排至排水结构物；如果排水口排出水流不能远离公路，采用叠水方式将水流引至混凝土排水沟内。
四、安全环保注意事项：4.1 严禁山坡上滚、堆石料，工作面石块放置稳当，防止滑动伤人4.2 设备施工时需要有专门的安全员在施工路段指挥交通，防止滚落的土料石块损伤过往车辆4.3保证施工便道通常，确保施工人员安全附：截水沟图纸。
截水沟施工方案
截水沟施工方案一、引言截水沟是一种在道路、园林、农田等区域用来集水和排水的重要设施。
它的作用是将降雨水从地面尽快排除，避免积水及其他不良后果的发生。
本文将针对截水沟的施工方案进行详细的描述和分析，以确保施工的顺利进行和工程质量的保证。
二、前期准备工作1. 确定截水沟的位置和长度，根据地形和实际需要进行测量和规划。
2. 获取相关的土地使用许可和环境保护许可证。
3. 确定施工期限和工作计划，合理安排施工人员和设备。
三、材料和设备准备1. 材料：截水沟施工需要使用到的材料主要有混凝土、钢筋、沙子和砖块等。
选用质量合格的材料，确保工程的持久性和安全性。
2. 设备：施工过程中需要使用的设备包括挖掘机、水泥搅拌机、输送泵等。
确保设备的性能良好，能够满足施工的需要。
四、施工步骤1. 土方开挖：根据截水沟的设计要求，在施工现场进行土方开挖工作。
使用挖掘机等设备进行挖掘，注意挖掘的深度和宽度要符合设计要求。
2. 基础处理：将挖掘出来的土方进行平整，并进行基础处理。
根据需要，可以进行加固处理以提高截水沟的承载能力。
3. 铺设截水沟材料：在挖掘好的沟槽中铺设截水沟材料，可以使用混凝土或者砖石等材料进行铺设。
保持材料的平整和牢固，确保截水沟的功能正常。
4. 连接排水管道：根据需要，将截水沟与排水管道进行连接，确保排水畅通。
5. 表面处理：对截水沟进行表面处理，可以进行抹灰或者砌面等工作。
提高截水沟的美观度和使用寿命。
五、质量控制1. 材料检验：在使用材料之前，对材料进行检验，确保符合相关的标准和要求。
2. 施工过程检查：对施工过程中的关键节点进行检查和监控，确保施工质量符合设计要求。
3. 施工完成验收：在施工完成后，进行验收工作，对截水沟进行终验。
确保截水沟的性能和安全性达到设计要求。
六、安全措施1. 施工人员必须穿戴符合规定的安全防护用品，并接受相关安全培训。
2. 施工现场必须进行合理的隔离和警示，确保施工过程中的安全。

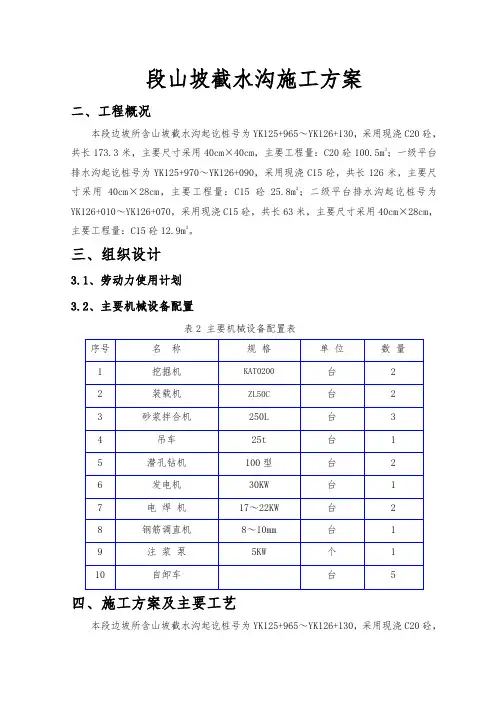

段山坡截水沟工程施工设计方案
段山坡截水沟施工方案二、工程概况本段边坡所含山坡截水沟起讫桩号为YK125+965～YK126+130，采用现浇C20砼，共长173.3米，主要尺寸采用40cm×40cm，主要工程量：C20砼100.5m3；一级平台排水沟起讫桩号为YK125+970～YK126+090，采用现浇C15砼，共长126米，主要尺寸采用40cm×28cm，主要工程量：C15砼25.8m3；二级平台排水沟起讫桩号为YK126+010～YK126+070，采用现浇C15砼，共长63米，主要尺寸采用40cm×28cm，主要工程量：C15砼12.9m3。
三、组织设计3.1、劳动力使用计划3.2、主要机械设备配置表2 主要机械设备配置表四、施工方案及主要工艺本段边坡所含山坡截水沟起讫桩号为YK125+965～YK126+130，采用现浇C20砼，共长173.3米，主要尺寸采用40cm×40cm，主要工程量：C20砼100.5m3。
山坡截水沟是为了拦截流向路基的坡面地表水，在挖方边坡斜坡坡顶而设置。
当自然坡面产生径流危害路基边坡稳定路段时，在坡口以外5米设置。
山坡截水沟尺寸采用40cm×40cm，边沟与截水沟相连，过渡段长度不小于5米。
4.1、施工工艺顺序施工放样—沟体开挖—整修、夯实沟体—安装模板—砼拌制、运输—浇注混凝土—养护—报验4.2、山坡截水沟施工要点4.2.1 施工放样根据批复的导线、水准复测成果进行测量放样，恢复线路中线、建筑红线，放出边沟的中线；并测量施工标高。
根据山坡截水沟设计纵坡、开挖深度及地基土质情况放出沟槽开挖线，钉桩标记，撒出开挖线。
4.2.2 基槽开挖基槽开挖采用挖掘机开挖，人工配合整形。
雨季施工，基坑顶面设置防止地面水流入的排水设施。
基坑开挖应连续进行，防止晾晒。
沟槽开挖后应立即平整夯排密实，遇有湿软地基应换填夯实。
基槽开挖整形一定要密实，无松软无浮土，以避免排水设施因土体下沉变形。
排水沟、截水沟施工方案
排水沟、截水沟施工方案2.1 施工准备在排水工程施工前，需要使用推土机将坡脚水沟土推平压实，并确保宽度符合要求，以便进行沟底中心桩的放样和沟底开挖深度的确定。
预制模板必须保养完好，砂砾和片石需要经过试验检测合格后才能用于排水工程。
进场的砂石料和水泥需要在场地硬化后分堆存放。
2.2 施工放样使用水准仪测量推土机平整压实后的地面标高，根据该地面标高计算需要下挖的深度。
使用全站仪放样出水沟的中心桩，每10米一个，并用白灰将沟底中心线撒出。
将中心桩引出水沟开挖范围以外，方可开挖。
2.3 边沟及排水沟开挖根据水沟中心线和边沟排水沟的尺寸使用挖掘机进行开挖。
开挖时要注意根据开挖的深度计算挖方工程量，并将土甩在水沟以外或者用车拉走。
当计算土方数量不够时，需要拉土回填压实。
开挖的过程中要注意控制好沟底高程，严禁超挖回填土或砂砾。
开挖完成后应及时除掉表面及沟底松散浮土。
2.4 砂砾垫层回填回填前需要及时恢复沟底中心线，沟底尺寸和标高经监理检验合格后，使用小推车配合人工回填砂砾。
回填的砂砾标高和厚度应符合规范要求，并且表面要平整密实。
梯形水沟斜坡面砂砾一定要均匀，且夯实平整，不得有集料窝现象。
2.5 沟底底板砼现浇沟底底板采用整块现浇的工艺，使用C20砼，每10米留设沉降缝一道。
砼采用滚筒搅拌机现场自拌，人工利用手推车溜放入模浇筑。
用于自拌砼的砂石料和水泥质量必须符合设计和规范要求，场地须硬化处理，水泥搭设水泥棚以防止受潮变质。
现场配备200Kg的磅秤，用于准确称量各料的重量，现场河流抽取洁净的水，严格按照设计的配合比拌制。
砼的振捣采用平板式振动器，表面应抹平，平整密实。
浇筑完成后及时覆盖洒水养生，底板表面及沟底高程必须符合设计和规范要求。
2.6 边沟盖板的预制边沟盖板的预制在路基上集中进行，底模采用砼表面涂石蜡，侧模采用竹胶板加工拼制而成，注意其尺寸符合设计要求。
砼采用滚筒搅拌机现场拌制后直接用手推车溜放入模，每个板块用插入式振捣棒振捣密实，表面抹平，浇筑完成后及时覆盖洒水养生，养生期一般不得少于7天，结束后及时拆模集中堆放整齐以备用。
截水沟施工方案
截水沟施工方案1. 引言截水沟作为一种常见的水利工程设施，用于收集和排除降雨过程中的雨水，防止水患和水logging。
本文档旨在阐述截水沟的施工方案，包括施工前的准备工作、施工过程中的注意事项以及施工后的维护要点。
2. 施工前的准备工作在开始截水沟的施工之前，需要进行以下准备工作：2.1 定位和测量确定截水沟的位置和长度是非常重要的。
通过准确的测量和定位，可以确保截水沟的布置合理，以便有效地收集降雨水流。
使用测量仪器和工具，如测量带、经纬仪等，测量要截取的区域的长度和宽度，并标记出截水沟的位置。
2.2 土地准备施工前需要对土地进行准备，确保施工区域清理干净，没有杂草和垃圾。
如果在施工区域有植被存在，需要清理并暂时安置到其他地方。
此外，还需要对土地进行平整处理，以便顺利进行施工和排水。
2.3 施工方案设计在施工前，需要制定详细的施工方案。
施工方案应包括设计图纸、截水沟的尺寸和材料要求等。
根据工程需要，选择适当的截水沟类型和材料，并确保施工方案符合当地的相关规范和标准。
3. 施工过程中的注意事项在进行截水沟的施工过程中，需要注意以下事项：3.1 安全措施施工过程中的安全是至关重要的。
所有施工人员应该佩戴适当的个人防护装备，如安全帽、手套和安全鞋等。
在施工现场设置明显的警示标志，并确保施工区域不会对附近的居民和交通造成威胁。
3.2 施工任务分配正确分配施工任务可以提高施工效率和质量。
根据施工方案，将不同的工作任务分配给专业的施工人员。
例如，挖掘截水沟的工作需要由专业的挖掘机操作员完成，而铺设截水沟材料的工作可以由其他工人负责。
3.3 施工质量控制施工过程中需要进行严格的质量控制，以确保截水沟的设计和施工符合要求。
检查施工现场的尺寸、坡度和材料的质量，并及时纠正任何发现的问题。
对材料进行验收，并确保符合相关规范和标准。
4. 施工后的维护要点截水沟的施工完成后，需要进行相应的维护工作，以确保其长期有效地运行。
洞口坡顶截水沟施工技术方案
洞口坡顶截水沟施工技术方案一、工程说明为了把地表水排出隧道范围之外，设计文件对石板尾隧道进出口设计了7.5＃浆砌片石的坡顶截水沟，其中进口截水沟长188m，计109.1m3，出口截水沟长152m，计121.6m3。
截水沟采用梯形结构，沟底、沟邦的厚度均为25cm，沟深6 0cm，进口端截水沟上口净宽100cm，底宽40cm，出口端上口净宽140cm，底宽8 0cm。
二、场地清理人工砍伐征地范围内的树木，配合机械清除节水够上方坡面及附近有可能滑塌的表土、灌木和山坡危石，修建临时可供人行走的施工便道。
三、截水沟施工技术工艺截水沟做在边仰坡开挖线5m范围之外，截水沟基坑采用人工开挖，如遇坚硬石质，采用空压机、风镐开挖，保证截水沟的几何尺寸满足设计要求，开挖基坑时要保证沟宽、沟底的几何尺寸，同时要清除沟底、沟邦边的松渣。
截水沟所用的材料：石料采用未风化的硬石，表面干净，无色泽差异，无泥浆；砂子采用河砂，水泥用32.5级，总之，原材料必须符合规范要求，砂浆采用机械搅拌。
根据洞口附近的基准点，按照设计施工图纸进行开挖放样，做好截水沟中心线桩及相应的检查恢复桩。
洞口环形截水沟应在明洞拉槽开挖及仰坡开挖前结合路基情况事先做。
截水沟布设要顺应原地貌的地势，修整平缓顺直，上游进口与原地面衔接紧密，满足截流坡面水的要求，不出现溢水或渗漏，下游出水口引入排水系统，开挖出的截水沟及时采用浆砌片石铺砌，防止地表水流沿沟下渗。
严禁在土质风化严重的坡面采用裸露排水，以防水流下渗造成坡体坍塌。
截水沟挖出的土，可以在原地面与截水沟之间修做成土台并进行夯实，台顶做成4%的内倾向截水沟的横坡。
砌筑基础的第一层片石，可直接坐浆砌筑。
片石应分层分段砌筑，每10m设一道伸缩缝，缝用沥青麻筋填塞，宜在2-3层片石组成一工作层，每一工作层的水平缝要大致找平，每层工作缝要相互错开，不得贯通。
片石安放要稳固，砂浆要饱满，粘接牢固，不得直接安放或空壳。
坡屋顶排水沟做法
坡屋顶排水沟做法
坡屋顶排水沟的做法有以下几个步骤：1. 准备工具和材料：楼梯、梯子、锤子、手锯、扁口钳、刨子、焊接机、刷具、焊锡等；2. 在屋顶上确定排水沟的位置，并用绳子和木桩做出标记；3. 用锤子和扁口钳拆除屋顶上的瓦片或石板，保留好拆卸下来的材料；4. 用手锯或刨子将坡屋顶上的木材切割成规定长度的短板，作为排水沟的支撑材料；5. 将短板按照标记好的位置放置在屋顶上，并用锤子将其固定；6. 使用焊接机焊接排水沟的金属材料，将其正确地安装在短板上，确保排水沟的坡度适当；7. 使用刷具和焊锡对排水沟与屋顶、金属材料之间进行密封处理，确保防水效果；8. 清理工作，清除屋顶上的碎片和垃圾。
这是基本的坡屋顶排水沟的做法，具体的步骤可能因屋顶的材料和形状而有所不同。
在进行此类工程时，建议找专业的施工队伍或施工人员进行操作，以确保质量和安全。
截水沟施工方案1
1、施工工艺流程测量放线清理岩面沟槽开挖验槽块石砌筑砂浆抹面、勾缝洒水养护交工验收a、施工放样测量工程师根据图纸设计，采用拉尺法进行截水沟线型测设，并结合实际地形和排水需要，标定沟槽开挖线，并对截水沟线型进行适当调整，以保证水沟线型的直顺。
b、清理岩面在开挖沟槽之前，应沿截水沟走向清理周围浮石，以防止手风钻施工及浮石滑落，造成不必要的安全事故。
c、沟槽开挖根据现场施工测量放线位置采用手风钻凿岩开挖沟槽,进行开挖石方，控制好平面开挖尺寸及深度，避免沟槽超挖及欠挖。
①截水沟的开挖采用手风钻分段由上而下进行。
②截水沟开挖石方沿倒渣沟弃下，弃渣时派专人警戒。
③截水沟出水口与倒渣沟、奔牛沟相连，以便于排水。
④当采用手风钻开挖沟槽时，每侧的工作边不应小于10cm，严格控制截水沟沟底高程，以保证水流通畅及防破坏基底和两邦。
⑤截水沟的平纵转角处需设置半径不小于5m的圆曲线。
⑥经监理检查工序后方可进行块石的砌筑。
d、块石砌筑：①浆砌块石必须使用经自检和监理抽检合格的块石。
块石要求外观各向尺寸不小于15cm，且最少有一个平整面的石块。
②座浆砌筑：所有石块应座于新拌和砂浆上。
砌第一层石块时，基底要坐浆。
石块大面向外，选择比较方正的石块，砌在各伸缩缝处或截水沟上沿，以保证截水沟线形。
根据石块自然形状交错放置，尽量使石块间缝隙最小，然后再将砂浆填在空隙中，再根据各缝隙形状和大小选择合适的小石块放入，用小锤轻击，使石块全部挤入缝隙中。
禁止先放小石块后灌浆的方法。
③砂浆拌和：严格按配合比计量，拌和现场必备台秤，砂子每车均应过秤，且必须用机械拌和，搅拌要均匀，砂浆从拌和到使用完毕不能超过2个小时。
砂浆必须放在料桶或铁板上，不允许直接倒在地上。
④块石在砌筑前，应浇水使块石湿润，在每班砌筑前，也应使下层砌体浇水湿润。
⑤不能在已砌好的砌体上改石料，或从高处往砌体上扔石块、砂浆等，以免扰动下层砌体。
⑥截水沟砌筑时，应按截水沟的内轮廓尺寸，每砌筑段最少加工两个检查尺(断面架)，并挂线施工，随时校验沟槽砌筑线形质量。
截水沟施工方案设计
截水沟施工方案本合同段为福贡段二合同段，起点K45+410.000，止点K50+433.685，路线全长5.131928公里。
坡面截水沟长为2472.95m³, 边沟、排水沟3708.41m³，共计7.5#砂浆砌片石6181.36方。
其施工方案如下：一、施工工序：施工准备→放样（报验）→挖沟、基底清理及整平（报验）→片石砌筑→墙面勾缝→洒水养生→清理场地二、施工方案：1、施工准备、测量放样（报验）施工前做好材料的储存和堆放，做好开工前的试验检测工作，进行施工测量及复核测量资料，报请监理工程师检查放样结果。
2、挖沟：本处采用人工配合机械的方式开挖。
开挖时，应注意以下几点：（1）开挖成型的截水沟断面尺寸不小于图纸规定，其线型平直圆滑。
（2）截水沟的开挖宜自下游向上游进行，应随挖随即支撑和并迅速进行圬工砌筑，不可暴露太久，以免在施工时发生土体坍塌。
（3）截水沟挖出的土，应在路堑与截水沟之间修成土台并进行夯实，台顶应筑成2%倾向截水沟的横坡。
3、报验当挖至标高时，应进行清理并整平。
挖至标高的截水沟不得长期扰动或浸泡。
施工前应先进行自检，合格后及时报请监理工程师检查断面尺寸及高程。
4、截水沟的位置型截水沟为平台截水沟，设于挖方边坡碎落台上。
5、截水沟的材料要求①石料采用石质均匀，不易风化，无裂纹，抗压强度不小于30Mpa的块石，厚度不得小于150 mm（卵形和薄片者不得使用）。
所用片石尺寸应规整，不得有风化剥落现象。
②砌筑所用的水泥、砂、水等材料的质量标准宜符合混凝土工程相应材料的质量标准。
砂浆必须具有良好的和易性，其稠度以标准圆锥体沉入度表示，宜为50－70mm，气温较高时可适当增大。
采用砂浆搅拌机拌和，拌和时间宜为3－5m in。
③砂浆按配合比采用质量比进行配制，砂浆应随拌随用，保持适宜的稠度，一般宜在3－4h内使用完毕；气温超过30℃时，宜在2－3h内使用完毕。
在运输过程或在贮存器中发生离析，泌水的砂浆，砌筑前应重新拌和；已凝结的砂浆，不得使用。
截水沟工程施工组织设计
截水沟工程施工组织设计一、工程概况该工程为内蒙古省际通道扎那段一级公路截水沟工程。
本分部工程段落为K1572+000-K1573+000二、施工进度计划日历工期：2004年7月8日三、项目管理组织机构及人员分工现场施工管理人员：施工负责人：安志宇测量负责人：韩松试验员:赵田欣现场施工总人数为30人。
四、材料、设备、人员进场计划材料，主要为水泥、中（粗）砂，片石。
水泥为扎兰屯水泥，中（粗）砂在阿伦河购买，片石为大青山采石场购买，所有材料均根据需要自检合格后进场，并上报监理工程师检验，批准后方可使用。
所有的组织机构人员及施工人员，工程开工所需设备等均已进场。
准备工作已完成。
五、截水沟的施工方案1、材料的一般要求（1）集料要求集料应清洁、坚硬、坚韧、耐久、无外包层、匀质，并不含结块、软弱或片状颗粒，无粘土、尘土、盐碱、壤土、云母、有机物或其它有害物质。
必要时，集料应予清洗和过筛，以除去有害物质。
不同来源的集料不得混合或储存在同一料堆，也不得交替使用在同类的工程中或混合料中。
细集料由颗粒坚硬、强度高、耐风化的天然砂构成。
水采用饮用水。
水泥水泥采用硅酸盐水泥，其标准应符合GB／T的有关规定。
对每批水泥均应报监理工程师审批，并按监理工程师指示进行复检。
水泥运到工地后应尽快使用，水泥由于受潮或其它原因，监理工程师认为变质或不能使用时，要坚决清理现场。
（2）砂浆配合比设计a、砂浆配合比设计应在砌筑前完成，并通过严格计算和试配合格，得到监理工程师认可后方可使用。
b、普通砂浆普通砂浆配合比通过试配和调整确定，其砂浆应符合下列要求：1）、水泥标号应不低于325号，其初凝时间不早于2.5h。
2）、细集料宜采用级配良好的中砂。
3）、抗硫酸盐水泥应按图纸说明，或按监理工程师的要求采用。
4）、水灰比宜为0.2-0.3。
5）、除非监理工程师另有许可，水泥用量应不少于350kg／m3，但不超过500kg/m3二、截水沟的施工1）施工准备a、施工放样按路基排水设计图，截水沟图纸进行放样，以确定的路基中心线为准，先确定好设排水结构物段的路基边缘线及高程，以此控制边坡及沟底高程，在按设计尺寸要求设好边沟中心线桩，中心桩按设计类型段落布设。
截水沟施工技术方案
截水沟施工技术方案一、工程概述合同段内存在多处碎落台排水沟、挡墙带排水沟、填方脚排水沟、护坡道排水沟等等地段路基排水，按照“路基排水的目的是将影响路基稳定的地面水或地下水加以拦截和引排，排出路基范围之外。
对于影响路基稳定的地下水，应加强现场调查，注意予以截断，降低并引导到路基范围之外，在地下水丰富路段设置了纵、横向排水盲沟、渗沟等措施，把地下水位降低并引排出路基，以保证路基的稳定。
各施工管理人员及施工机械已就位，已具备开工条件。
二、施工准备及施工测量①施工前应全面校核全线排水系统的设计是否完备和妥善，必要时报监理工程师进行补充及修改。
使全线的沟渠、管道、桥涵构成完整的排水体系。
②按设计图纸钉出排水沟的具体走向及基坑宽度，以便进行开挖。
③设置相适应的施工机械,并作好保修准备。
三、技术控制措施1、基坑开挖：排水沟开挖方法采用人工开挖及机械开挖。
开挖前，沿测量放样的木桩标高，再用人工及挖掘机沿线开挖，以控制线形和深度。
然后按照放样线和水准测量进行人工修整基坑。
2、排水沟施工时注意事项①为了保持路基能处于干燥、坚固和稳定状态，并防止四周的水冲刷边坡，必须将影响路基稳定的地面水予以拦截，并排除到路基范围之外，防止漫流、聚集和下渗。
对于影响路基稳定的地下水，应予以截断，疏干，降低水位，并引导到路基范围外。
②路基排水设施应有合适的泻水断面和纵坡。
如泻水断面不满足排水要求时，可报监理工程师，适当的增加泻水断面。
排水设施的进出水口，应根据土质、水文、地形条件及筑路材料等情况，适当加固。
③路基施工中，必须按设计要求首先做好排水工程以及施工场附近的临时排水设施。
④路基施工期间，不得任意破坏地表植被或堵塞水路；各类排水设施应及时维修和清理，保持其完好状态，使流水畅通不产生冲刷和淤塞；临时性排水设施应尽量与永久性排水设施结合起来。
⑤路基排水设施的施工质量应符合下列要求：a各类排水设施的位置、断面、尺寸、坡度、标高及使用材料应符合设计图纸要求。
截水沟施工技术方案设计
截水沟施工技术方案根据本标段的设计要求，进行了截水沟施工工艺流程和施工方法的编制。
1.截水沟砌筑的施工工艺流程路基截水沟工程的施工：采用M7.5#浆砌片石，用坐浆法进行施工，具体施工工艺流程如下：2.施工方法 2.1施工准备2.1.1施工管理人员、工人已进场，人数能够满足施工要求。
2.1.2用于施工的材料如水泥、片石已进场，并检验合格，数量满足施工要求，配合比试验已报监理工程师批准。
2.1.3砂浆拌和场地已平整、硬化，拌和机运行良好，施工便道已修通。
2.1.4技术准备工作，首先进行图纸会审和技术交底工作，经施工放样后，与现场地形符合，且与桥涵、结构物及线外排水系统或自然水系能平顺衔接；施工技术交底已经落实到每个工人，用于指导施工。
2.1.5施工用机械已进场，见下表：2.1.6砂浆配合比已设计，并报监理审报，可以用于施工。
2.1.7劳动力进场情况2.2施工放样根据现场实际情况路基截水沟需要分段施工，分段放样，放样一般以两个结构物之间的长度为一个单元，以确保水沟与结构物的进出水口顺畅连接；并且根据路基宽度和边沟流水高程放出边沟中线，线位设好以后请监理检测，符合要求后再进行下道工序。
2.3沟槽开挖放好路基截水沟内外轮廓线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10-15cm时，改以人工挖掘。
人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许欠挖。
基坑开挖后，需进行沟底高程复测。
基坑开挖土方应堆起集中运出场外，禁止堆放在水沟外侧，避免路基施工以及路基的排水。
开挖清理完毕后，请监理检验合格后进行下道工序。
2.4片石砌筑浆砌施工前，应对浆砌片石进行检验，石料强度应符合设计要求。
形状应大致方正，上下面大致平整，厚度150-300mm，宽度约为厚度的1.0-1.5倍，长度约为厚度的1.5-3.0倍（如有锋棱锐角，应敲掉）。
使用做镶面时，应由外露面四周向内稍加修凿，后部可不修凿，但应约小于修凿部分。
截水沟施工方案
弓家沟隧道截水沟施工方案（一）一．施工前准备情况1、测量放样：全线已完成导线点、水准点测量数据的复测，并在线路附近增设了导线点与水准基点。
截水沟应结合地形和地质条件沿等高线布置，将拦截的水顺畅地排向自然沟谷或水道。
2、人员（具体见后附表格）3、施工进度计划本工程计划于3月28日开工，于4月8日完工，总工期为11天。
二、施工工艺及施工方法１、基坑开挖采取人工开挖。
人工整平基坑并夯实，基槽底面应夯实到图纸规定的压实度，对于基槽底面土质不符要求的，应及时开挖换填土，进行加固。
2、截水沟边坡必须平整、稳定，在基坑开挖后人工拍紧。
纵坡严格按图纸施工，沟底保持平整，使排水畅通，无阻水现象。
并按图纸所示将水引入排水系统，截水沟浆砌片石工程应嵌缝饱满、密实，勾缝平顺无脱落，缝宽大体一致。
浆砌截水沟施工技术见表1。
3、无弃土的情况下，截水沟的边缘离开挖方路基坡顶的距离视具体情况而定，以不影响边坡稳定为原则，一般不小于５ｍ，截水沟挖出的土在路堑与截水沟之间修成土台，并进行夯实，台顶筑成２％倾向截水沟的横坡。
选择适当地点将水引至山坡侧的自然沟中或桥涵进水口，出水口设置要牢靠，一般设置急流槽与其它排水设施平顺衔接。
为防止水流下渗和冲刷，截水沟应进行严密的防渗和加固处理。
地质不良地段和土质松软、透水性较大或裂隙较多的岩石路段，对沟底纵坡较大的土质截水沟及截水沟的出水口，均应采取措施防止渗漏和冲刷沟底及沟壁。
4、砌石工程石料取自成品质量符合规范要求的采石场，石料应强韧、密实、坚固与耐久，质地细致，色泽均匀，无风化剥落和裂纹及结构缺陷。
不得含有妨碍砂浆的正常粘结或有损于外露面外观的污泥、油质或其它有害物质。
石料的运输、储存和处理不得有过量的损坏。
5、砌石排水工程在砌筑前每一石块均应用干净水洗净，垫层应干净并湿润。
所有石块均应座于新拌砂浆之上，在砂浆凝固前，所有缝应满浆，石块固定就位。
垂直缝的满浆系先将已砌好的石块侧面拌浆。
所有石料均应按层砌筑，当砌体较长时，应分为几段，段与段之间设伸缩缝或沉降缝，各段水平砌缝应一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
G316平梁至涧池段公路改建工程LJ-1标合同段（K0+000～K10+100）坡顶截水沟施工技术方案核工业长沙中南建设工程集团公司G316平梁至涧池段公路改建工程LJ-1标二〇一六年八月目录目录 (1)一、工程概况 (3)二、工程概况 (3)三、主要工程数量 (3)四、施工机械设备及人员配置 (4)1、现场人员配置表 (4)2、机械设备表 (4)五、施工计划安排 (5)1、人员配置及机械设备配置 (5)2、总体施工方案及进度安排 (5)3、总体施工方案及进度安排 (5)4、人员配置及机械设备配置 (5)六、施工方法及工艺 (5)1、开挖基槽 (5)2、浇筑砼截水沟 (6)(1) 材料要求 (6)(2) 施工前准备 (7)(3) 施工方法 (7)七、施工技术要求 (7)八、截水沟工程质量通病及防止措施 (8)九、截水沟质量检查内容 (8)1、检查验收实测项目见下表 (8)2、外观鉴定 (9)十、安全文明工期保证措施 (9)1、工期保证措施 (9)2、安全文明施工措施 (9)十一、质量保证措施 (10)1、保证工程质量技术组织措施 (10)2、主要分项工程质量控制点及具体措施 (10)十二、环境保护措施 (11)路基排水沟施工方案一、工程概况1、项目招标文件《技术规范》2、现行《公路桥涵施工技术规范》3、国家颁布的相关规范、规程、标准和地方相关法规二、工程概况全线设计速度60公里/小时，其中起点至林场段（K0+000～K6+435.795）段6.436公里，采用一级公路标准建设，路基宽度23.0米；林场至终点段（K6+435.795～K18+449.428）段11.954公里，采用二级公路标准建设，路基宽度12.0米。
对于一般路段尽量采用散排方式或设置矩形C20砼边沟，并在人群密集区加设盖板，以方便行人或车辆通行；在填方路段坡脚设置C20混凝土矩形排水沟，将边坡水集中引入涵洞或天然沟渠；在深挖路段的平台上设置现浇C20砼“U”型平台排水沟及平台排水沟急流槽，局部路段坡顶处设置坡顶截水沟。
截水沟：应根据挖方坡面上方的地形、汇水面积以及山坡的土质和防冲刷能力考虑，植被覆盖良好时可不设置；需要设置时，在挖方路段较高一侧山坡距坡口不小于5m处设置截水沟，以减轻路堑边沟的排水压力，降低水流对路堑边坡或路基坡脚的冲刷。
根据汇水面积大小及长度采用40cm×60cm（底宽×深）沟身采用15cm厚C20混凝土浇筑。
三、主要工程数量四、施工机械设备及人员配置1、现场人员配置表管理人员2人，测量工2人，技术人员2人，木工8人，电工1人，混凝土工4人，杂工6人。
2、机械设备表搅拌机1台，混凝土运输车3台，50装载机1台，挖机1台、路 基 排 水 工 程 数 量 表 (坡顶截水沟 )自卸车4台。
五、施工计划安排1、人员配置及机械设备配置根据本合同段总体施工进度计划安排及工程量大小，合同段坡顶截水沟开挖工程拟投入挖掘机1台，自卸汽车4辆，配合施工。
2、总体施工方案及进度安排该段坡顶截水沟基坑开挖先清理现场，再进行测量放样，放出挖方边界线，机械开挖、整修，最终路基成型。
3、总体施工方案及进度安排该段现浇混凝土坡顶截水沟由施工队负责施工，集中力量力求尽早完成。
我部首件工程计划先施工K8+573～K8+690右幅坡顶截水沟，计划15天完成，即从2016年8月20日开始，2016年9月5日完成。
4、人员配置及机械设备配置根据本合同段总体施工进度计划安排及工程量大小，本合同段现浇混凝土坡顶截水沟工程拟投入挖掘机1台，自卸汽车1辆，搅拌机1台，振捣器2台；混凝土工人4人，模板工人4人，普工4人，人工和机械配合施工。
六、施工方法及工艺1、开挖基槽(1) 截水沟开挖施工的总体布置采用先上部、后下部的原则，严格按设计图纸施工。
开挖前向施工人员进行详细的施工交底，内容包括挖槽断面、堆土位置，地下情况、安全要求等。
(2) 按设计图纸要求及测量定位的中心线，依据沟槽开挖计算尺寸，撒好灰线，标明开挖范围。
开挖应严格控制标高，防止超挖或扰动槽底面。
(3) 挖沟截面应略大于设计尺寸，开挖清理完成的的沟道遇降雨，沟内土体被冲刷变形时，应重新清理沟壁及沟底。
(4) 开挖过程中，按照监理工程师的要求保持必要的地面排水坡度，设置临时坑槽，使用机械排除地面积水，并开挖排水沟排除雨水和地面积水，并采取有效的疏导和保护措施排除边坡上的渗水。
雨季采用相应防雨技术措施，以保证基础工程质量和安全施工。
(5) 开挖施工中随时作成一定的坡势，以利排水，开挖过程中尽量保持开挖面平整，边坡按设计边坡随土层开挖形成，避免边坡稳定范围形成积水。
(6) 沟槽开挖时，弃土堆在槽边，沟槽每侧临时堆土或施加其它荷载时，应保证槽壁稳定且不影响施工。
沟槽弃土应尽量堆在沟边的一侧，堆土坡角距槽口上缘距离不宜小于0.8m，堆土高度不宜超过1.5m。
沟槽堆土在砌筑完成后回填剩余土方集中运至弃土场。
2、浇筑砼截水沟(1) 材料要求①粗、细骨料必须颗粒均匀、不含泥团杂物、级配合理。
使用的水泥标号不低于实际砼强度标号。
②模板采用断面尺寸满足设计要求的木模（胶合板）。
(2) 施工前准备①选择合格所需的原材料，包括碎石、砂、水泥、模板等应符合施工图纸及其有关技术要求。
②设备的准备：砼搅拌机及相关配套辅助设备工具提前准备。
③测量放样：在排水工程开工前对其所处位置的原地面进行复测，以核实图纸上结构物尺寸、形状和基础标高是否符合实际。
复测结果应做详细记录，经监理工程师批准后方可施工。
(3) 施工方法①按照设计要求，排水工程沟身采用人工开挖，C20素砼浇筑的施工的方案，砼集中拌和。
②截、排水沟尽可能平顺，不出现反坡，必要时可采用沟底加厚垫层或局部浅层开挖方式来确保排水沟底纵坡。
③截、排水沟浇筑前首先完成沟槽的清基整平、夯实。
并报经监理方验槽签证后方可进行施工。
④浇筑截、排水沟砼做到先底板后侧面原则，砼捣固密实不出现蜂窝、麻面，同时注意设置伸缩缝。
七、施工技术要求(1) 截水沟施工遵循先纵后横的原则，自上而下分段边连续完成。
要求测量位置准确，施工前用石灰划出截水沟的轮廓。
(2) 开挖沟道顺直，平纵面形态圆顺连接，不设死弯硬折，沟底顺坡平整，不留倒坎。
局部需回填地段土体应夯实。
(3) 截水沟采用C20砼浇筑，断面尺寸、原材质量、砼配合比应符合设计要求。
(4) 砼浇筑达到一定强度后方可拆模，进行下段施工，同时做好洒水养护工作。
(5) 每台班必须制作1—2组砼抗压强度试块，做好养护工作，达凝期后送试验室，做抗压试验。
(6) 纵向排水沟沟内设置台阶式消能坎。
八、截水沟工程质量通病及防止措施1、截水沟砌筑前须完成清基整平工作，应尽可能平顺，不得出现反坡，必要时可采用沟底加厚垫层或局部浅层开挖方式来确保排水沟底纵坡。
截水沟和排水沟应以地形挖成顺坡，不允许出现局部倒坡、洼段等，并于天然排水沟和公路排水沟平顺连接。
2、C20砼浇筑的沟身断面尺寸须满足设计要求，表面光滑平顺，无蜂窝麻面。
3、使用的模板拆除后应及时清理表面残留物，修整后表面刷脱模剂。
九、截水沟质量检查内容1、检查验收实测项目见下表C20砼截水沟实测项目表2、外观鉴定（1）沟体线条及沟底应平顺，水流通畅。
（2）砼表面无蜂窝、麻面，光滑平顺。
十、安全文明工期保证措施1、工期保证措施要求施工班组制定周密的施工进度计划，健全施工管理机构、合理安排各工序、组织协调好各班组施工作业程序，把工期目标分解到各班组，逐个落实。
班组管理人员经常深入到施工现场，调查完成计划的措施、劳力、材料及机械设备的配置能否满足施工要求，并检查工程完成情况，做到心中有数；分析查找完不成指标的原因，制定补救措施，并对各班组的施工计划进行平衡调整后下达到落实，不得因人为因素造成工期延误。
加大奖罚力度，克服拖拉作风，广开工作面实施平行流水作业，实现有序、均衡生产，抓好施工全过程管理，加强预见性，使计划安排切合实际，最后应做到设备到位、材料到位、人员到位、使工地管理制度化、规范化、科学化，力求做到严格按施工计划施工，确保工期。
2、安全文明施工措施1.建立健全安全文明奖罚制度，树文明施工之风，创安全生产之实。
2. 贯彻落实上级有关部门，有关安全生产，文明施工的管理规定，明确岗位职责，定期组织安全文明检查，对进场施工人员进行“三级”安全教育。
3.机械操作人员必须经培训持证上岗，下班后不得赌博、酗酒，抓紧休息，严禁疲劳作业，尤其是在碾压护边土时要警惕滑入坡下。
指挥人员必须站在机械5m以外指挥，以防被机械碰撞。
4.健全安全交底和安全验收制度，各分部分项工程开工前均应向操作人员作安全技术交底，机械、电器设备、安全防护设施等在启用前应进行专项验收。
5..施工区域树立醒目标志牌或警示灯，以防非作业人员穿行。
6.上班时必须穿戴相应的劳保用品，严禁穿拖鞋进入施工区。
十一、质量保证措施1、保证工程质量技术组织措施（1）建立层次分明的责、权、利相结合的质量责任制，认真开展全面质量管理，同时抓住施工现场，对整个工程项目的施工全过程进行监督管理，消灭质量通病，使质量管理上新水平。
（2）加强技术管理，每道工序都进行书面技术交底，交底人，接收人在书面上签字，明确责任，组织各班组长学习技术规范，让每个作业人员熟悉质量验收的标准。
严格按设计要求组织施工。
2、主要分项工程质量控制点及具体措施（1）认真编制施工方案及进行技术交底，使工程质量全过程得以受控。
（2）建立质量管理小组，及时处理现场质量问题，积累原始资料，按期进行整理总结。
（3）施工员在现场进行跟班监控，并及时将信息提供给质检员、技术部门，由技术主管及时进行处理。
（4）各分项工程质量严格执行“三检制”，对各班组定时、定点、定位施工，层层把关，做好质量等级的验评工作。
每道工序应自检、互检、质检合格后报监理工程师，检验合格后方可进行下道工序施工，杜绝返工。
严格遵守有关施工技术规范及质量评验标准，为创优工程打好基础。
十二、环境保护措施1、施工时应确保挖出的土堆放整齐，施工完成后将其运输到路基以外，同时应将现场尤其是路边的杂物废料清理干净。
2、加强对全体职工、民工的环保思想教育，重视环境保护，文明施工。
3、施工垃圾要集中堆放，定期运到指定的垃圾场。
4 、各种施工材料按规定摆放整齐。
