水泥混凝土拌合物泌水率试验[JTG]
公路水运试验检测-道路工程第五章-水泥与水泥混凝土-水泥与水泥混凝土(5)

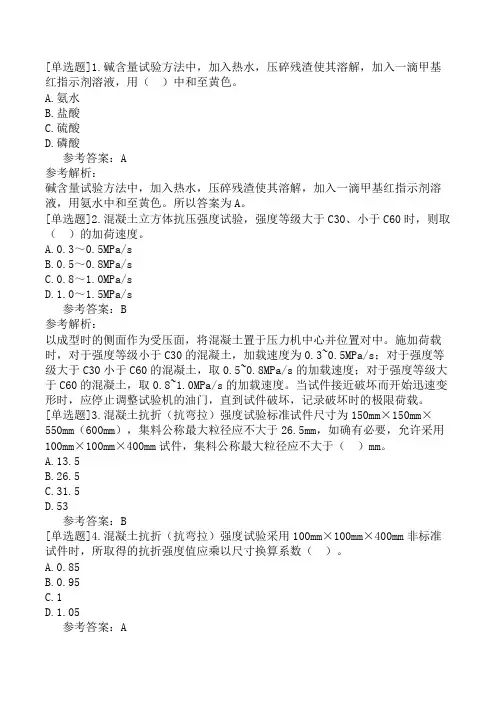

[单选题]1.碱含量试验方法中，加入热水，压碎残渣使其溶解，加入一滴甲基红指示剂溶液，用（）中和至黄色。
A.氨水B.盐酸C.硫酸D.磷酸参考答案：A参考解析：碱含量试验方法中，加入热水，压碎残渣使其溶解，加入一滴甲基红指示剂溶液，用氨水中和至黄色。
所以答案为A。
[单选题]2.混凝土立方体抗压强度试验，强度等级大于C30、小于C60时，则取（）的加荷速度。
A.0.3～0.5MPa/sB.0.5～0.8MPa/sC.0.8～1.0MPa/sD.1.0～1.5MPa/s参考答案：B参考解析：以成型时的侧面作为受压面，将混凝土置于压力机中心并位置对中。
施加荷载时，对于强度等级小于C30的混凝土，加载速度为0.3~0.5MPa/s；对于强度等级大于C30小于C60的混凝土，取0.5~0.8MPa/s的加载速度；对于强度等级大于C60的混凝土，取0.8~1.0MPa/s的加载速度。
当试件接近破坏而开始迅速变形时，应停止调整试验机的油门，直到试件破坏，记录破坏时的极限荷载。
[单选题]3.混凝土抗折（抗弯拉）强度试验标准试件尺寸为150mm×150mm×550mm（600mm），集料公称最大粒径应不大于26.5mm，如确有必要，允许采用100mm×100mm×400mm试件，集料公称最大粒径应不大于（）mm。
A.13.5B.26.5C.31.5D.53参考答案：B[单选题]4.混凝土抗折（抗弯拉）强度试验采用100mm×100mm×400mm非标准试件时，所取得的抗折强度值应乘以尺寸换算系数（）。
A.0.85B.0.95C.1D.1.05参考答案：A参考解析：表5-9混凝土抗折（抗弯拉）强度试验非标准试件尺寸换算系数0.85。
所以答案为A。
[单选题]5.通用型硅酸盐水泥的生产工艺过程中，形成水泥熟料后，向其添加（）左右的石膏以及不同类型和不同数量的外掺料，就得到通用型硅酸盐水泥。
公路工程水泥及水泥混凝土试验规程JTG 3420—2020
目次1 总则 (1)2 术语和符号 (2)2.1 术语 (2)2.2 符号 (5)3 水泥试验 (6)3.1 水泥物理、化学性能试验 (6)T 0501—2005 水泥取样方法 (6)T 0502—2005 水泥细度试验方法（筛析法） (9)T 0503—2005 水泥密度试验方法 (14)T 0504—2005 水泥比表面积试验方法（勃氏法） (17)T 0505—2020 水泥标准稠度用水量、凝结时间、安定性试验方法 (23)T 0513—2020 水泥水化热试验方法 (30)T 0514—2020 水泥氯离子含量试验方法 (42)T 0515—2020 水泥三氧化硫含量试验方法（硫酸钡质量法） (47)T 0516—2020 水泥碱含量试验方法（火焰光度法） (49)3.2 水泥胶砂性能试验 (52)T 0506—2005 水泥胶砂强度试验方法（ISO法） (52)T 0507—2005 水泥胶砂流动度试验方法 (58)T 0510—2005 水泥胶砂耐磨性试验方法 (62)T 0511—2005 水泥胶砂干缩试验方法 (67)T 0512—2005 水泥胶砂强度快速试验方法（1.5h压蒸促凝法） (72)3.3 水泥浆体性能试验 (78)T 0517—2020 水泥浆体钢丝间泌水试验方法 (78)T 0508—2005 水泥浆体流动度试验方法（倒锥法） (81)T 0518—2020 水泥浆体自由泌水率和自由膨胀率试验方法 (83)T 0519—2020 水泥浆体充盈度试验方法 (85)T 0520—2020 水泥浆体压力泌水试验方法 (87)4 水泥混凝土拌合物性能试验 (89)T 0521—2005 水泥混凝土拌合物的拌和与现场取样方法 (89)4.1 水泥混凝土拌合物的工作性能试验 (91)T 0522—2005 水泥混凝土拌合物稠度试验方法（坍落度仪法） (91)T 0523—2005 水泥混凝土拌合物稠度试验方法（维勃仪法） (94)T 0524—2005 碾压混凝土拌合物稠度试验方法（改进VC法） (97)T 0528—2005 水泥混凝土拌合物泌水试验方法 (100)T 0531—2020 水泥混凝土拌合物压力泌水率试验方法 (103)T 0532—2020 水泥混凝土拌合物坍落扩展度及扩展时间试验方法 (105)T 0533—2020 水泥混凝土拌合物J环试验方法 (107)T 0534—2020 水泥混凝土拌合物V形漏斗试验方法 (109)T 0535—2020 水泥混凝土拌合物振动出浆量及松铺系数试验方法 (111)T 0536—2020 水泥混凝土拌合物侧向膨胀量试验方法 (115)T 0537—2020 水泥混凝土拌合物水下抗分散性试验方法 (118)4.2 水泥混凝土拌合物物理、化学性能试验 (121)T 0525—2020 水泥混凝土拌合物体积密度试验方法 (121)T 0526—2005 水泥混凝土拌合物含气量试验方法（混合式气压法） (124)T 0527—2005 水泥混凝土拌合物凝结时间试验方法 (128)T 0529—2005 水泥混凝土拌合物配合比分析试验方法 (132)T 0538—2020 水泥混凝土拌合物水溶性氯离子含量快速试验方法 (137)T 0539—2020 水泥混凝土拌合物绝热温升试验方法 (140)5 硬化水泥混凝土性能试验 (143)5.1 试件制作 (143)T 0551—2020 水泥混凝土试件制作与硬化水泥混凝土现场取样方法 (143)T 0552—2005 碾压混凝土抗弯拉试件的制作方法 (150)5.2 力学性能试验 (153)T 0553—2005 水泥混凝土抗压强度试验方法 (153)T 0554—2005 水泥混凝土圆柱体轴心抗压强度试验方法 (156)T 0555—2005 水泥混凝土棱柱体轴心抗压强度试验方法 (159)T 0556—2005 水泥混凝土棱柱体抗压弹性模量试验方法 (161)T 0557—2005 水泥混凝土圆柱体抗压弹性模量试验方法 (165)T 0558—2005 水泥混凝土弯拉强度试验方法 (168)T 0559—2005 水泥混凝土弯拉弹性模量试验方法 (171)T 0560—2005 水泥混凝土立方体劈裂抗拉强度试验方法 (175)T 0561—2005 水泥混凝土圆柱体劈裂抗拉强度试验方法 (177)T 0562—2005 水泥混凝土弯拉试件断块抗压强度试验方法 (180)T 0563—2005 水泥混凝土强度快速试验方法（1h促凝压蒸法） (182)T 0564—2005 水泥混凝土动弹性模量试验方法（共振仪法） (188)T 0566—2020 水泥混凝土与钢筋握裹力试验方法 (191)5.3 体积稳定性 (195)T 0573—2020 水泥混凝土早期开裂敏感性试验方法（平板法） (195)T 0574—2020 水泥混凝土收缩试验方法（接触法） (198)T 0575—2020 水泥混凝土收缩试验方法（非接触法） (201)T 0576—2020 水泥混凝土限制膨胀率试验方法 (204)T 0577—2020 水泥混凝土线膨胀系数试验方法（光杠杆法） (206)T 0578—2020 水泥混凝土徐变试验方法 (209)5.4 耐久性 (214)T 0565—2005 水泥混凝土抗冻性试验方法（快冻法） (214)T 0567—2005 水泥混凝土耐磨性试验方法 (218)T 0568—2005 水泥混凝土抗渗性试验方法 (221)T 0569—2005 水泥混凝土渗水高度试验方法 (223)T 0579—2020 水泥混凝土抗氯离子渗透试验方法（RCM法） (226)T 0580—2020 水泥混凝土抗氯离子渗透试验方法（电通量法） (232)T 0581—2020 水泥混凝土碳化试验方法 (237)T 0582—2020 水泥混凝土抗硫酸盐侵蚀试验方法 (240)T 0583—2020 水泥混凝土抗盐冻试验方法（单面法） (244)T 0584—2020 水泥混凝土气泡间距系数试验方法（导线法） (249)5.5 其他 (252)T 0586—2020 水泥混凝土透水系数试验方法 (252)6 水泥砂浆性能试验 (256)6.1 水泥砂浆拌合物性能试验 (256)T 0587—2020 水泥砂浆拌和及稠度试验方法 (256)T 0588—2020 水泥砂浆分层度试验方法 (259)T 0589—2020 水泥砂浆泌水率试验方法 (261)T 0590—2020 水泥砂浆体积密度及含气量试验方法 (263)T 0591—2020 水泥砂浆保水性试验方法 (265)T 0592—2020 水泥砂浆凝结时间试验方法 (268)6.2 水泥砂浆硬化性能试验 (271)T 0570—2005 水泥砂浆立方体抗压强度试验方法 (271)T 0593—2020 水泥砂浆劈裂抗拉强度试验方法 (274)T 0594—2020 水泥砂浆拉伸黏结强度试验方法 (276)T 0595—2020 水泥砂浆不透水性系数试验方法 (280)T 0596—2020 水泥砂浆抗冻性试验方法 (282)1 总则1.0.1 为规范公路工程用水泥、水泥砂浆及水泥混凝土各种性能的试验方法，制定本规程。
泌水率比测定方法

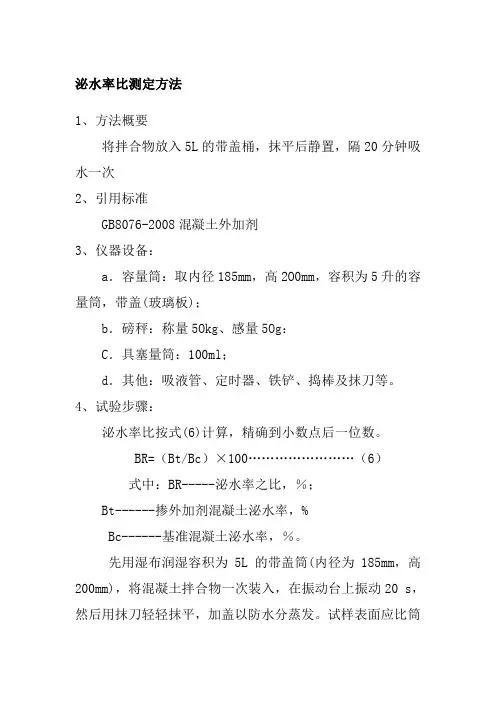

泌水率比测定方法
1、方法概要
将拌合物放入5L的带盖桶，抹平后静置，隔20分钟吸水一次
2、引用标准
GB8076-2008混凝土外加剂
3、仪器设备：
a．容量筒：取内径185mm，高2O0mm，容积为5升的容量筒，带盖(玻璃板)；
b．磅秤：称量5Okg、感量5Og：
C．具塞量筒：100ml；
d．其他：吸液管、定时器、铁铲、捣棒及抹刀等。
4、试验步骤：
泌水率比按式(6)计算，精确到小数点后一位数。
BR=（Bt/Bc）×100 (6)
式中：BR-----泌水率之比，％；
Bt------掺外加剂混凝土泌水率，%
Bc------基准混凝土泌水率，％。
先用湿布润湿容积为5L的带盖筒(内径为185mm，高200mm)，将混凝土拌合物一次装入，在振动台上振动20 s，然后用抹刀轻轻抹平，加盖以防水分蒸发。
试样表面应比筒。
混凝土试验检测标准及方法

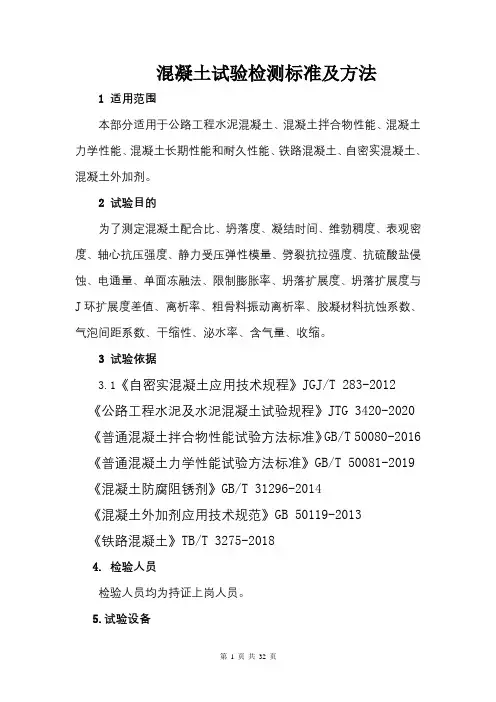

混凝土试验检测标准及方法1 适用范围本部分适用于公路工程水泥混凝土、混凝土拌合物性能、混凝土力学性能、混凝土长期性能和耐久性能、铁路混凝土、自密实混凝土、混凝土外加剂。
2 试验目的为了测定混凝土配合比、坍落度、凝结时间、维勃稠度、表观密度、轴心抗压强度、静力受压弹性模量、劈裂抗拉强度、抗硫酸盐侵蚀、电通量、单面冻融法、限制膨胀率、坍落扩展度、坍落扩展度与J环扩展度差值、离析率、粗骨料振动离析率、胶凝材料抗蚀系数、气泡间距系数、干缩性、泌水率、含气量、收缩。
3 试验依据3.1《自密实混凝土应用技术规程》JGJ/T 283-2012 《公路工程水泥及水泥混凝土试验规程》JTG 3420-2020 《普通混凝土拌合物性能试验方法标准》GB/T 50080-2016 《普通混凝土力学性能试验方法标准》GB/T 50081-2019 《混凝土防腐阻锈剂》GB/T 31296-2014《混凝土外加剂应用技术规范》GB 50119-2013《铁路混凝土》TB/T 3275-20184. 检验人员检验人员均为持证上岗人员。
5.试验设备60L单轴搅拌锅、镘刀、压力泌水仪、坍落度筒、刚直尺、捣棒，铁板、贯入式阻力仪、砂浆试样筒、方孔筛、振动台、捣棒、吸液管、稠度仪、秒表、容量筒、捣棒、磅秤、振动台、玻璃板、压力试验机、压力试验机、微变形测量仪，百分表万能试验机、钢直尺、劈裂试验用钢垫条、干湿循环试验装置、烘箱、比长仪、混凝土氯离子含量测定仪、直流稳压电源、耐热塑料试验槽、紫铜垫板、真空泵、真空表、真空容器、树脂、硫化橡胶垫、水冷式金刚锯或碳化硅锯、电吹风、钻芯机，磨光机、单面冻融试验箱、不锈钢试件盒、非金属三角垫条、液面调整装置、超声浴槽、超声波测试仪、不锈钢盘、超声传播时间测量装置、烘箱、天平、游标卡尺、、环氧树脂，混凝土切割机，带外驱动力的吸水管、纵向限制器、测量仪、J环、试验筛、称料器、拌合物稳定性试验筒、跳桌标准砂、加压成型机、抗折机、球形拌和锅、切片机、磨片机、抛光机、烘箱、测量显微镜、显微镜照明灯、测钉、测长仪、测量混凝土变形装置、试模、测微计、干缩箱、含气量测定仪、收缩变形测定仪、传感器、激光测量仪、光学显微测量仪、两端预埋或侧面粘贴收缩测头测量6试验方法和计算结果6.1 配合比6.1.1计算方法配合比设计应确定拌合物中粗骨料体积、砂浆中砂的体积分数、水胶比、胶凝材料用量、矿物掺合料的比例等参数。
混凝土拌合物压力泌水率检测作业指导书

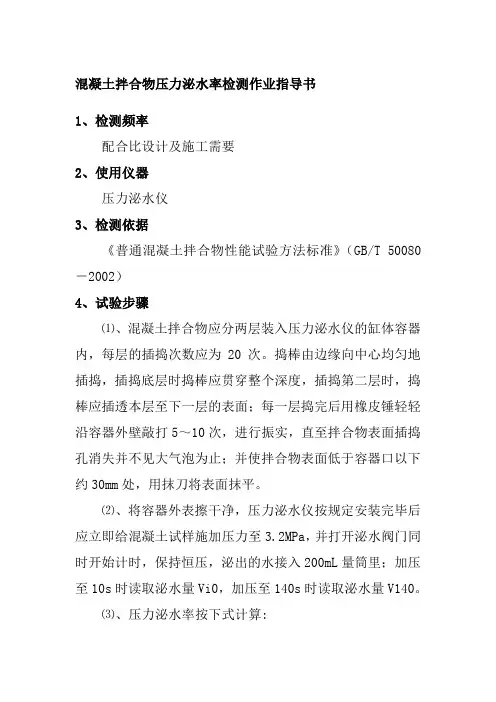

混凝土拌合物压力泌水率检测作业指导书
1、检测频率
配合比设计及施工需要
2、使用仪器
压力泌水仪
3、检测依据
《普通混凝土拌合物性能试验方法标准》（GB/T 50080－2002）
4、试验步骤
⑴、混凝土拌合物应分两层装入压力泌水仪的缸体容器内，每层的插捣次数应为20次。
捣棒由边缘向中心均匀地插捣，插捣底层时捣棒应贯穿整个深度，插捣第二层时，捣棒应插透本层至下一层的表面；每一层捣完后用橡皮锤轻轻沿容器外壁敲打5～10次，进行振实，直至拌合物表面插捣孔消失并不见大气泡为止；并使拌合物表面低于容器口以下约30mm处，用抹刀将表面抹平。
⑵、将容器外表擦干净，压力泌水仪按规定安装完毕后应立即给混凝土试样施加压力至3.2MPa，并打开泌水阀门同时开始计时，保持恒压，泌出的水接入200mL量筒里；加压至10s时读取泌水量Vi0，加压至140s时读取泌水量V140。
⑶、压力泌水率按下式计算:
加压至10s时的泌水量V10，和加压至140s时的泌水量V140，压力泌水率。
水泥混凝土拌合物泌水试验方法

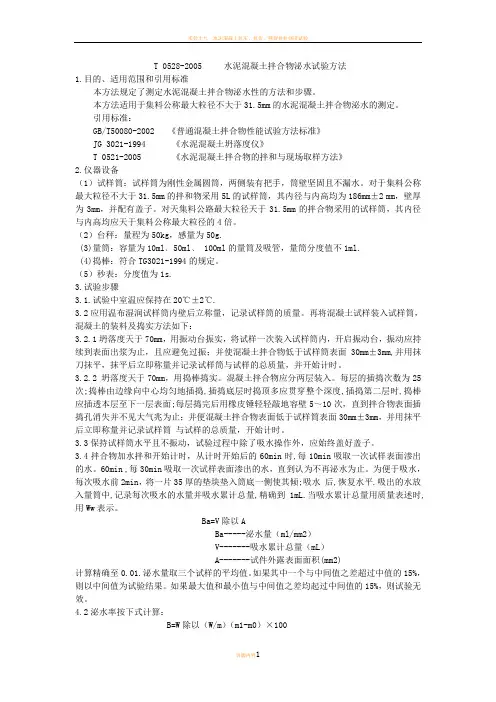

T 0528-2005 水泥混凝土拌合物泌水试验方法1.目的、适用范围和引用标准本方法规定了测定水泥混凝土拌合物泌水性的方法和步骤。
本方法适用于集料公称最大粒径不大于31.5mm的水泥混凝土拌合物泌水的测定。
引用标准：GB/T50080-2002 《普通混凝土拌合物性能试验方法标准》JG 3021-1994 《水泥混凝土坍落度仪》T 0521-2005 《水泥混凝土拌合物的拌和与现场取样方法》2.仪器设备（1）试样筒：试样筒为刚性金属圆筒，两侧装有把手，筒壁坚固且不漏水。
对于集料公称最大粒径不大于31.5mm的拌和物采用5L的试样筒，其内径与内高均为186mm±2 mm，壁厚为3mm，并配有盖子。
对天集料公路最大粒径天于31.5mm的拌合物采用的试样筒，其内径与内高均应天于集料公称最大粒径的4倍。
（2）台秤：量程为50kg，感量为50g.(3)量筒：容量为10ml﹑50ml﹑ 100ml的量筒及吸管，量筒分度值不1ml.(4)捣棒：符合TG3021-1994的规定。
（5）秒表：分度值为1s.3.试验步骤3.1.试验中室温应保持在20℃±2℃.3.2应用温布湿润试样筒内壁后立称量，记录试样筒的质量。
再将混凝土试样装入试样筒，混凝土的装料及捣实方法如下：3.2.1坍落度天于70mm，用振动台振实，将试样一次装入试样筒内，开启振动台，振动应持续到表面出浆为止，且应避免过振；并使混凝土拌合物低于试样筒表面30mm±3mm,并用抹刀抹平，抹平后立即称量并记录试样筒与试样的总质量，并开始计时。
3.2.2 坍落度天于70mm，用捣棒捣实。
混凝土拌合物应分两层装入。
每层的插捣次数为25次;捣棒由边缘向中心均匀地插捣,插捣底层时捣顶多应贯穿整个深度,插捣第二层时,捣棒应插透本层至下一层表面;每层捣完后用橡皮锤轻轻敲地容壁5～10次，直到拌合物表面插捣孔消失并不见大气兆为止；并便混凝土拌合物表面低于试样筒表面30mm±3mm，并用抹平后立即称量并记录试样筒与试样的总质量，开始计时。
混凝土泌水率检测方案
混凝土泌水率检测方案1 检测方案目的本检测方案是为了规范混凝土泌水率的试验方法及结果计算。
2 适用范围本方法适用于骨料最大公称粒径不大于40mm的混凝土拌合物泌水的测定。
3 编制依据GB/T50080《普通混凝土拌合物性能试验方法标准》JTG 3420《公路工程水泥及混凝土试验规程》4 使用设备及要求本试验所用仪器有容量筒、量筒、振动台、捣棒、电子天平、秒表等。
容量筒容积应为5L，并应配有盖子；量筒应为容量10mL、50mL、lOOmL。
分度值均为1mL，并应带塞；振动台应符合现行行业标准《混凝土试验用振动台》JG/T245的规定；捣棒应符合现行行业标准《混凝土坍落度仪》JG/T248的规定；电子天平的最大量程不小于50kg，感量不大于5g，秒表分度值不大于1s。
5 试验方法。
5.1 用湿布润湿容量筒内壁后应立即称量，并记录容量筒的质量m15.2 混凝土拌合物试样应按下列要求装入容量筒，并进行振实或插捣密实，振实或捣实的混凝土拌合物表面应低于容量筒筒口30mm±3mm，并用抹刀抹平。
5.3 混凝土拌合物坍落度不大于90mm时，宜用振动台振实，应将混凝土拌合物一次性装入容量筒内，振动持续到表面岀浆为止，并应避免过振；5.4 混凝土拌合物坍落度大于90mm时，宜用人工插捣，应将混凝土拌合物分两层装入，每层的插捣次数为25次；捣棒由边缘向中心均匀地插捣，插捣底层时捣棒应贯穿整个深度，插捣第二层时，捣棒应插透本层至下一层的表面；每一层捣完后应使用橡皮锤沿容量筒外壁敲击5次～10次，进行振实，直至混凝土拌合物表面插捣孔消失并不见大气泡为止；5.5 自密实混凝土应一次性填满，且不应进行振动和插捣。
，盖好筒盖并5.6 应将筒口及外表面擦净，称量并记录容量筒与试样的总质量m2开始计时。
5.7 在吸取混凝土拌合物表面泌水的整个过程中，应使容量筒保持水平、不受振动；除了吸水操作外，应始终盖好盖子；室温应保持在20℃±2℃，相对湿度不小于50%。
《公路水泥溷凝土路面施工技术规范》JTG_F30-2003
公路水泥混凝土路面施工技术规范()总则为适应公路建设和交通运输发展的需要，提高我国公路水泥混凝土路面(简称混凝土路面)工程的施工技术水平，保证其施工质量，制定本规范。
本规范适用于采用滑模摊铺机、轨道摊铺机、三辊轴机组、小型机具施工的各级新建或改建公路混凝土路面工程，也适用于采用沥青摊铺机摊铺的碾压混凝土路面工程。
混凝土路面的施工应根据合同及设计文件、施工现场所处的气候、水文、地形等环境条件，选择满足质量指标要求、性能稳定的原材料，确定配合比、设备种类和施工工艺，进行详细的施工组织设计，建立完备的施工质量保障体系。
混凝土路面施工应积极采用新材料、新装备、新工艺和新技术，不断提高混凝土路面工程质量和施工技术水平。
混凝土路面施工除应符合本规范外，尚应符合国家现行有关标准的规定。
术语路面水泥混凝土满足路面摊铺工作性、弯拉强度、表面功能、耐久性及经济性等要求的水泥混凝土材料。
滑模铺筑采用滑模摊铺机铺筑混凝土路面的施工工艺。
其特征是不架设边缘固定模板，能够一次完成布料摊铺、振捣密实、挤压成形、抹面修饰等混凝土路面摊铺功能。
轨道铺筑采用轨道摊铺机铺筑混凝土路面的施工工艺。
三辊轴机组铺筑采用振捣机、三辊轴整平机等机组铺筑混凝土路面的施工工艺。
小型机具铺筑采用固定模板，人工布料，手持振捣棒、振动板或振捣梁振实，棍杠、修整尺、抹刀整平的混凝土路面施工工艺。
碾压混凝土路面铺筑采用特干硬性水泥混凝土拌合物，使用沥青摊铺机摊铺、压路机械碾压密实成形的混凝土路面施工工艺。
真空脱水工艺混凝土路面摊铺后，随即使用真空泵及真空垫等专用吸水装置，将新铺筑路面混凝土中多余水分吸除的一种面层施工工艺。
工作性混凝土拌合物在浇筑、振捣、成形、抹平等过程中的可操作性。
它是拌合物流动性、可塑性、稳定性和易密性的综合体现。
振动粘度系数在特定振动能量作用下，混凝土拌合物内部阻碍水泥、粗细集料、气泡等质点相对运动的摩阻能力。
它反映了振捣时混凝土拌合物中气体上升排除、集料下沉稳固的难易程度，用于测定混凝土拌合物的振捣易密性。
公路工程水泥及水泥混凝土试验规程JTG 3420—2020
目次1 总则 (1)2 术语和符号 (2)2.1 术语 (2)2.2 符号 (5)3 水泥试验 (6)3.1 水泥物理、化学性能试验 (6)T 0501—2005 水泥取样方法 (6)T 0502—2005 水泥细度试验方法（筛析法） (9)T 0503—2005 水泥密度试验方法 (14)T 0504—2005 水泥比表面积试验方法（勃氏法） (17)T 0505—2020 水泥标准稠度用水量、凝结时间、安定性试验方法 (23)T 0513—2020 水泥水化热试验方法 (30)T 0514—2020 水泥氯离子含量试验方法 (42)T 0515—2020 水泥三氧化硫含量试验方法（硫酸钡质量法） (47)T 0516—2020 水泥碱含量试验方法（火焰光度法） (49)3.2 水泥胶砂性能试验 (52)T 0506—2005 水泥胶砂强度试验方法（ISO法） (52)T 0507—2005 水泥胶砂流动度试验方法 (58)T 0510—2005 水泥胶砂耐磨性试验方法 (62)T 0511—2005 水泥胶砂干缩试验方法 (67)T 0512—2005 水泥胶砂强度快速试验方法（1.5h压蒸促凝法） (72)3.3 水泥浆体性能试验 (78)T 0517—2020 水泥浆体钢丝间泌水试验方法 (78)T 0508—2005 水泥浆体流动度试验方法（倒锥法） (81)T 0518—2020 水泥浆体自由泌水率和自由膨胀率试验方法 (83)T 0519—2020 水泥浆体充盈度试验方法 (85)T 0520—2020 水泥浆体压力泌水试验方法 (87)4 水泥混凝土拌合物性能试验 (89)T 0521—2005 水泥混凝土拌合物的拌和与现场取样方法 (89)4.1 水泥混凝土拌合物的工作性能试验 (91)T 0522—2005 水泥混凝土拌合物稠度试验方法（坍落度仪法） (91)T 0523—2005 水泥混凝土拌合物稠度试验方法（维勃仪法） (94)T 0524—2005 碾压混凝土拌合物稠度试验方法（改进VC法） (97)T 0528—2005 水泥混凝土拌合物泌水试验方法 (100)T 0531—2020 水泥混凝土拌合物压力泌水率试验方法 (103)T 0532—2020 水泥混凝土拌合物坍落扩展度及扩展时间试验方法 (105)T 0533—2020 水泥混凝土拌合物J环试验方法 (107)T 0534—2020 水泥混凝土拌合物V形漏斗试验方法 (109)T 0535—2020 水泥混凝土拌合物振动出浆量及松铺系数试验方法 (111)T 0536—2020 水泥混凝土拌合物侧向膨胀量试验方法 (115)T 0537—2020 水泥混凝土拌合物水下抗分散性试验方法 (118)4.2 水泥混凝土拌合物物理、化学性能试验 (121)T 0525—2020 水泥混凝土拌合物体积密度试验方法 (121)T 0526—2005 水泥混凝土拌合物含气量试验方法（混合式气压法） (124)T 0527—2005 水泥混凝土拌合物凝结时间试验方法 (128)T 0529—2005 水泥混凝土拌合物配合比分析试验方法 (132)T 0538—2020 水泥混凝土拌合物水溶性氯离子含量快速试验方法 (137)T 0539—2020 水泥混凝土拌合物绝热温升试验方法 (140)5 硬化水泥混凝土性能试验 (143)5.1 试件制作 (143)T 0551—2020 水泥混凝土试件制作与硬化水泥混凝土现场取样方法 (143)T 0552—2005 碾压混凝土抗弯拉试件的制作方法 (150)5.2 力学性能试验 (153)T 0553—2005 水泥混凝土抗压强度试验方法 (153)T 0554—2005 水泥混凝土圆柱体轴心抗压强度试验方法 (156)T 0555—2005 水泥混凝土棱柱体轴心抗压强度试验方法 (159)T 0556—2005 水泥混凝土棱柱体抗压弹性模量试验方法 (161)T 0557—2005 水泥混凝土圆柱体抗压弹性模量试验方法 (165)T 0558—2005 水泥混凝土弯拉强度试验方法 (168)T 0559—2005 水泥混凝土弯拉弹性模量试验方法 (171)T 0560—2005 水泥混凝土立方体劈裂抗拉强度试验方法 (175)T 0561—2005 水泥混凝土圆柱体劈裂抗拉强度试验方法 (177)T 0562—2005 水泥混凝土弯拉试件断块抗压强度试验方法 (180)T 0563—2005 水泥混凝土强度快速试验方法（1h促凝压蒸法） (182)T 0564—2005 水泥混凝土动弹性模量试验方法（共振仪法） (188)T 0566—2020 水泥混凝土与钢筋握裹力试验方法 (191)5.3 体积稳定性 (195)T 0573—2020 水泥混凝土早期开裂敏感性试验方法（平板法） (195)T 0574—2020 水泥混凝土收缩试验方法（接触法） (198)T 0575—2020 水泥混凝土收缩试验方法（非接触法） (201)T 0576—2020 水泥混凝土限制膨胀率试验方法 (204)T 0577—2020 水泥混凝土线膨胀系数试验方法（光杠杆法） (206)T 0578—2020 水泥混凝土徐变试验方法 (209)5.4 耐久性 (214)T 0565—2005 水泥混凝土抗冻性试验方法（快冻法） (214)T 0567—2005 水泥混凝土耐磨性试验方法 (218)T 0568—2005 水泥混凝土抗渗性试验方法 (221)T 0569—2005 水泥混凝土渗水高度试验方法 (223)T 0579—2020 水泥混凝土抗氯离子渗透试验方法（RCM法） (226)T 0580—2020 水泥混凝土抗氯离子渗透试验方法（电通量法） (232)T 0581—2020 水泥混凝土碳化试验方法 (237)T 0582—2020 水泥混凝土抗硫酸盐侵蚀试验方法 (240)T 0583—2020 水泥混凝土抗盐冻试验方法（单面法） (244)T 0584—2020 水泥混凝土气泡间距系数试验方法（导线法） (249)5.5 其他 (252)T 0586—2020 水泥混凝土透水系数试验方法 (252)6 水泥砂浆性能试验 (256)6.1 水泥砂浆拌合物性能试验 (256)T 0587—2020 水泥砂浆拌和及稠度试验方法 (256)T 0588—2020 水泥砂浆分层度试验方法 (259)T 0589—2020 水泥砂浆泌水率试验方法 (261)T 0590—2020 水泥砂浆体积密度及含气量试验方法 (263)T 0591—2020 水泥砂浆保水性试验方法 (265)T 0592—2020 水泥砂浆凝结时间试验方法 (268)6.2 水泥砂浆硬化性能试验 (271)T 0570—2005 水泥砂浆立方体抗压强度试验方法 (271)T 0593—2020 水泥砂浆劈裂抗拉强度试验方法 (274)T 0594—2020 水泥砂浆拉伸黏结强度试验方法 (276)T 0595—2020 水泥砂浆不透水性系数试验方法 (280)T 0596—2020 水泥砂浆抗冻性试验方法 (282)1 总则1.0.1 为规范公路工程用水泥、水泥砂浆及水泥混凝土各种性能的试验方法，制定本规程。
水泥混凝土拌合物泌水率试验[JTG]
![水泥混凝土拌合物泌水率试验[JTG]](https://img.taocdn.com/s3/m/633a98f79b6648d7c0c7467b.png)
试验设备
样品名称
环境条件
温度℃湿度％
样品描述
试验规程
委托单号
试验日期
200 年 月 日
水泥品种及规格
水泥产地
混凝土配合比
坍落度（mm）
拌合方式
振捣方式
试件编号
拌合物用水量（g）
拌合物总质量（g）
试样筒质量（g）
筒及试件质量（g）
吸水累计总量（mL）
试件外露表面面积（mm2）
累计吸水总量（g）
样品编号试验设备样品名称环境条件温度湿度样品描述试验规程委托单号试验日期200年月日水泥品种及规格水泥产地混凝土配合比坍落度mm拌合方式振捣方式试件编号拌合物用水量g拌合物总质量g试样筒质量g筒及试件质量g吸水累计总量ml试件外露表面面积mm2累计吸水总量g备注
水泥混凝土拌合物泌水率试验原始记录表
N0：
备注：
复核/旁站记录：试验：
关于混凝土外加剂泌水率比测定试验步骤
关于混凝土外加剂泌水率比测定试验步骤混凝土外加剂的泌水率比测定试验，这个名字一听就感觉有点“高大上”，是不是？别担心，今天我就带你轻松搞定这个测试，保证让你听懂、看懂，还能把它背得滚瓜烂熟。
来，别急，咱慢慢聊。
说实话，混凝土这玩意儿，光听名字就感觉挺硬核，实际操作起来并没有那么复杂，只要掌握了一些小技巧，基本上就可以轻松上手了。
首先啊，混凝土外加剂的泌水率比测定试验，是用来测试外加剂在混凝土里究竟能不能控制泌水的。
什么是泌水呢？其实就是混凝土浇筑后，表面会有一些水分自己冒出来。
大家想象一下，像不小心把汤放凉了，表面浮出了一层水珠，这就是泌水。
正常情况下，泌水太多是不太好，因为它会影响混凝土的强度和耐久性。
所以，混凝土外加剂就起到了“控制泌水”的作用，能让混凝土更结实、更耐用。
好了，说到正事儿了，怎么测泌水率比呢？其实挺简单的。
你得准备一个小小的试验装置，叫做“漏斗装置”，看起来像个简单的漏斗，但里面的学问可大着呢。
然后，你需要准备好混凝土样本，这个就得是你现场混合的，最好按标准配比做出来的，里面加点外加剂就行了。
嘿，别小看这个步骤，选对外加剂很关键，因为有些外加剂的作用就是减少泌水，甚至可以提升混凝土的工作性。
先把混凝土倒进漏斗里，一定要倒满。
你看，满满的一坨混凝土，想象一下它像一个小山丘，稳稳当当的，别让它乱七八糟的溢出来。
然后，我们就要开始计时了！这是最紧张的一步，一定要时刻盯着时间表。
你会发现，随着时间的推移，混凝土的上层水分会慢慢渗出来，这就是泌水了。
等到水开始从漏斗的底部滴出来时，记得开始计量那个“泌出的水”的体积。
在这里，你得小心了，千万别心急，等水完全流出来了，再看一下漏斗底部，看看水的总量有多少。
这个数据很重要，它直接影响你对外加剂效果的评估。
记住，一定要慢慢地观察，像是在看一场“等待的艺术”，水滴慢慢流出，心里别急，按步骤来。
等到水完全流出后，我们就可以开始计算了。
通过已知的混凝土体积和流出的水量，你就可以得出泌水率比。
混凝土拌合物压力泌水率试验中工作活塞公称直径-概述说明以及解释
混凝土拌合物压力泌水率试验中工作活塞公称直径-概述说明以及解释1.引言1.1 概述概述混凝土是建筑行业中常用的建筑材料，其品质的好坏直接影响着建筑物的结构稳定性和使用寿命。
在混凝土施工过程中，需要对混凝土拌合物进行各项试验以确保其品质符合相关标准。
其中，混凝土拌合物压力泌水率试验是一项重要的试验项目，用来评估混凝土的渗水性能。
在进行混凝土拌合物压力泌水率试验时，工作活塞公称直径是一个重要的影响因素。
工作活塞的直径不同会对试验结果产生一定的影响，因此有必要对其进行研究和分析。
本文旨在探讨工作活塞公称直径对混凝土拌合物压力泌水率试验结果的影响，为混凝土施工提供更准确的数据参考，进一步提高混凝土结构的质量和耐久性。
1.2 文章结构文章结构部分主要介绍整篇文章的组织结构，将读者引导到各个章节的内容和逻辑流程。
本文的文章结构如下：1. 引言：该部分将首先概述混凝土拌合物压力泌水率试验的背景和意义，然后介绍本文的结构和目的，为读者提供全面的背景信息。
2. 正文：本部分将分为三个小节，首先介绍混凝土拌合物压力泌水率试验的基本概念和原理，然后探讨工作活塞公称直径对试验结果的影响，最后详细介绍实验方法和步骤，让读者了解到试验的操作流程。
3. 结论：最后一部分将对试验结果进行分析，总结工作活塞公称直径对试验结果的影响，同时展望后续研究的方向，为读者提供未来研究的参考。
通过以上文章结构的安排，读者可以清晰地了解整篇文章的内容和结构，有助于他们更好地理解文章的主题和研究内容。
1.3 目的：本研究的目的是探讨混凝土拌合物压力泌水率试验中工作活塞公称直径对试验结果的影响。
通过对不同工作活塞公称直径下的试验数据进行分析和比较，我们旨在确定最适宜的工作活塞公称直径，从而提高试验的准确性和可靠性。
同时，也希望通过本研究的结果为混凝土拌合物压力泌水率试验方法的改进提供参考，为相关领域的研究人员提供有益的实践指导。
容2.正文2.1 混凝土拌合物压力泌水率试验在混凝土工程中，混凝土拌合物的泌水性能对工程质量和耐久性有着重要的影响。
10、混凝土拌合物性能试验(和易性试验、泌水性试验、凝结时间试验、堆积密度试验、含气量试验、)
混凝土拌和物性能试验包括（和易性试验、泌水性试验、凝结时间试验、堆积密度试验、含气量试验、）（一）目的要求及适用范围为了控制混凝土工程质量，检验混凝土拌和物的各种性能及其质量和流变特性，要求统一遵循混凝土拌和物性能试验方法，从而对所使用混凝土拌和物的基本性能进行检验。
（二）混凝土拌和物的和易性及试验表示混凝土拌和物的施工操作难易程度和抵抗离析作用的性质称为和易性。
和易性是由流动性、黏聚性、保水性等性能组成的一个总的概念。
其具体含义如下。
流动性是指混凝土拌和物在本身自重或施工机械振捣作用下，能产生流动并且均匀密实的填满模板中各个角落的性能。
流动性好，则操作方便，易于振捣、成型。
黏聚性是指混凝土拌和物在施工过程中互相之间具一定的黏聚力，不分层，能保持整体的均匀性能。
混凝土拌和物是由密度和粒径不同的固体颗粒和水分组成。
在外力作用下，各组成材料的沉降各有不同，如果混凝土拌和物中各材料配比不当，黏聚性较小，则在施工中易发生分层（即混凝土拌和物各组分出现层状分离现象）、泌水（又称析水，从水泥浆中泌出部分拌和水的现象）的情况，致使混凝土硬化后产生“蜂窝”、“麻面”等缺陷，影响混凝土的强度和耐久性。
保水性是指混凝土拌和物保持水分不易析出的能力，混凝土拌和物中的水，一部分是保证水泥水化所需水量（约占水泥用量的 20%- 25%），另一部分是为使混凝土拌和物具有足够流动性，便于浇捣所需的水量。
前者与水泥水化物形成晶体和凝胶（结晶水和凝胶水），将永远存在于混凝土中。
后者在混凝土运输、浇捣中，在凝结硬化前很容易聚集到混凝土表面，引起表面疏松，或积聚在骨料或钢筋的下表面，形成孔隙，削弱了骨料或钢筋与水泥石的黏结力，这种现象称为泌水性。
泌水是材料离析的一种表现形式，即保水性差。
上述这些性质并不是在所有情况下相一致的。
例如增加用水量可以提高流动性，但并不一定能改善黏聚性和保水性。
在一般情况下，用水量多总是会降低混凝土的强度和质量。
混凝土拌合物泌水率试验记录(模板)
混凝土拌和物泌水率试验记录
管理编号：XXXXXXXXXXXX共 页 第 页
样品名称
试验编号
样品编号
送检时间
强度等级
使用部位
检验标准
试验日期
搅拌方式
试验环境
温度℃，湿度%
仪器设备
原材料性能
混凝土配合比
水泥：石：砂：水：掺合料：外加剂=：：：：：水泥石 Nhomakorabea砂
掺合料
外加剂
生产厂家
产地
泌水率（压力泌水试验）
加压3.2MPa
加至10s时泌水量V10（ml）
加至140s时泌水量V140（ml）
压力泌水率（%）
备注
校核：试验：
产地
产地
产地
牌号
品种
品种
名称
名称
强度等级
最大粒径mm
细度模数
等级
规格
单位用量kg/m3
单位用量kg/m3
单位用量kg/m3
单位用量kg/m3
单位用量kg/m3
单位用水量：kg/m3
泌水率（泌水性试验）
试样编号
1
2
3
拌合物总用水量ml
拌合物总质量g
泌水总量ml
试样筒质量g
试样和筒总质量g
泌水率%
泌水率平均值%
泌水率——精选推荐
泌水率泌水率，即泌水量对混凝土拌合物含水量之比。
描述混凝土泌水特性的参数有：泌水量，即混凝土拌合物单位面积的平均泌水量；泌水率，泌水量对混凝土拌合物含水量之比；泌水速度，析出水的速度；泌水容量，混凝土拌合物单位厚度平均泌水深度。
水泥混凝土拌和物泌水率试验――JTG1、目的与适用范围本方法规定了测定混凝土拌和物泌水性的试验方法。
本方法适用于集料公称最大粒径不大于31.5mm的水泥混凝土拌合物泌水的测定。
2、试验方法先用湿布润湿容积为5L的带盖容器(内径为18.5cm，高20cm)，将混凝土拌合物一次装入，在振动台上振动20s，然后用抹刀轻轻抹平，加盖，以防水分蒸发。
试样表面应比筒口边低约2cm。
自抹面开始计算时间，在前60min，每隔10min用吸液和吸出泌水一次，以后每隔20min吸水一次，直至连续三次无泌水为止。
每次吸水前5min，应将筒底一侧垫高约2cm，使筒倾斜，以便于吸水。
吸水后，将筒轻轻放平盖好。
将每次吸出的水都注入带塞的量筒，最后计算出总的泌水量，准确至1g。
3、计算泌水量计算：Ba＝V/A式中：Ba-泌水量（mL/mm2）V-吸水累计总量（mL）A—试件外露表面面积（mm2）计算精确至0.01mL/mm2。
泌水量取三个试件的平均值。
如果其中一个与中间值之差超过中间值的15％，则以中间值为试验结果。
如果最大值和最小值与中间值之差均超过中间值的15％，则试验无效。
泌水率计算：B= Ww/【(W/m)(m1－m0)】*100式中：B-泌水率，%；Ww -累计吸水总量，g;W-混凝土拌合物的用水量，g；m-混凝土拌合物的总质量，g；m1--筒及试样质量，g；m0--筒质量，g。
计算精确至1％。
泌水率取三个试样的算术平均值。
如果其中一个与平均值之差超过中间值的15%，则以中间值作为结果，如果最大值与最小值与中间值之差均大于中间值的15%时，则试验无效。
混凝土泌水率检测技术规程
混凝土泌水率检测技术规程一、前言混凝土的泌水率是指混凝土在固化过程中由于水分的蒸发而失去的水分量，是衡量混凝土干燥程度的重要指标。
合理控制混凝土泌水率可以保证混凝土的强度和耐久性，因此混凝土泌水率的检测非常重要。
本文将介绍混凝土泌水率的检测技术规程。
二、设备和试验材料1. 设备（1）电子天平：量程为0.1g，精度为0.01g。
（2）恒温恒湿箱：温度为60±2℃，湿度为95%±5%。
（3）真空干燥箱：真空度≤0.1MPa，温度为105±2℃。
（4）混凝土试件模具：尺寸为150mm×150mm×150mm。
（5）混凝土振捣器：振幅为1-2mm，频率为50Hz。
2. 试验材料（1）混凝土试件：按照GB/T 50080-2016《混凝土标准养护条件及养护期》的规定养护，养护期为28天。
（2）干燥剂：干燥剂的种类应符合GB/T 14684-2011《干燥剂》的规定。
三、试验方法1. 样品制备将混凝土试件从养护池中取出，用干净的毛巾擦去表面水分。
然后在干净的工作台上将混凝土试件切成尺寸为50mm×50mm×50mm的小块，并用电子天平称重，记录称重量为m1。
2. 干燥处理将制备好的混凝土小块分别放入恒温恒湿箱中，在60±2℃，95%±5%的条件下干燥24小时，然后取出用电子天平称重，记录称重量为m2。
3. 真空处理将干燥处理后的混凝土小块放入真空干燥箱中，在真空度≤0.1MPa，105±2℃的条件下干燥24小时，然后取出用电子天平称重，记录称重量为m3。
4. 计算泌水率根据以下公式计算混凝土泌水率：泌水率（%）=（m1-m3）/m1×100%其中，m1为混凝土小块初始重量，m3为真空干燥后混凝土小块的重量。
5. 重复试验每组试验应重复3次，取平均值作为最终结果。
四、注意事项1. 混凝土试件的制备应符合GB/T 50080-2016《混凝土标准养护条件及养护期》的规定。
