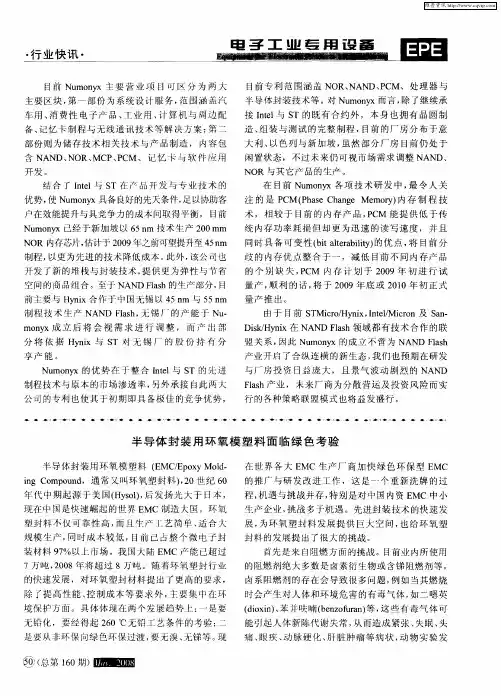

半导体封装用环氧模塑料面临绿色考验
量产推 出。
由 于 目 前 Ｓ Ｍｉ ｏＨ ｎｘ Ｉｔｌ ｉ ｏ Ｔ ｃ ／ ｙ ｉ， ｅ Ｍ ｃ ｎ及 Ｓ ｎ ｒ ｎ ／ ｒ ａ．
ｍｏ ｙ ｎ ｘ成 立 后 将 会 视 需 求 进 行 调 整 ， 而 产 出 部
Ｎ ｍｏ ｙ ｕ ｎ ｘ的优 势 在 于 整 合 Ｉｔ 与 Ｓ ｎｅ ｌ Ｔ的 先 进 制 程技 术与 原本 的市场 渗 透 率 ， 另外 承接 白此两 大
与 厂 房投 资 日益 庞 大 ，且 景 气 波 动 剧 烈 的 Ｎ ＮＤ Ａ
Ｆａｈ产 业 ，未 来 厂 商 为分 散 营运 及 投 资风 险 而 实 ｌ ｓ 行 的各 种策 略联 盟 模式 也将 益 发盛行 。
维普资讯
行 业快 讯 ・
・
电 子 工 业 苣 用 设 蚤
■
目前 Ｎ ｍｏ ｙ ｕ ｎ ｘ主 要 营 业 项 目可 区 分 为 两 大
目前 专利 范 围涵 盖 ＮＯ ＮＡＮ Ｐ Ｍ、 处 理 器 与 Ｒ、 Ｄ、 Ｃ
主要 区块 ， 一 部 份 为 系 统设 计 服 务 ， 围涵 盖汽 第 范 车用 、 费 性 电子 产 品 、 业 用 、 算 机 与 周 边 配 消 工 计
Ｎ ＯＲ与其 它 产 品的 生产 。
部份 则 为储 存技 术 相 关 技 术 与 产 品 制 造 ， 内容 包 含 Ｎ ＮＤ、 Ｏ ＭＣ 、 Ｃ 、 记 忆 卡 与 软 件 应 用 Ａ Ｎ Ｒ、 Ｐ Ｐ Ｍ
开发 。
结 合 了 Ｉｔ 与 Ｓ ｎｅ ｌ Ｔ在 产 品 开 发 与 专 业 技 术 的
备、 记忆 卡制 程 与 无 线通 讯 技 术 等 解 决 方 案 ； 第二
2024年半导体用环氧塑封料(EMC)市场调研报告
2024年半导体用环氧塑封料（EMC）市场调研报告摘要本报告对半导体用环氧塑封料（EMC）市场进行了调研分析。
通过深入了解市场趋势、竞争格局、产品特点和应用领域等方面的信息，对该市场的发展前景进行了评估和展望。
根据市场数据和分析结果，本报告提供了关于半导体用环氧塑封料（EMC）市场的全面解读，为相关利益相关者提供了有益的参考和决策支持。
引言半导体用环氧塑封料（EMC）是一种常见的封装材料，广泛应用于半导体器件的封装和保护。
随着半导体行业的快速发展，半导体用环氧塑封料（EMC）市场也呈现出快速增长的趋势。
本报告旨在全面了解该市场的现状和发展趋势，为相关利益相关者提供有价值的信息和意见。
市场概述定义和分类半导体用环氧塑封料（EMC）是一种用于封装和保护半导体器件的材料。
根据不同的应用领域和性能要求，半导体用环氧塑封料（EMC）可以分为不同的类型和规格。
市场发展历程半导体用环氧塑封料（EMC）市场在过去几年中取得了显著的发展。
随着半导体行业的快速发展和技术进步，对高性能封装材料的需求不断增加，促使了半导体用环氧塑封料（EMC）市场的发展。
市场规模和趋势根据市场数据分析，半导体用环氧塑封料（EMC）市场在过去几年中呈现出稳步增长的趋势。
随着半导体产业的进一步发展和封装技术的改进，预计半导体用环氧塑封料（EMC）市场将继续保持稳定增长。
市场竞争格局主要厂商半导体用环氧塑封料（EMC）市场具有一定的竞争激烈度。
主要的市场参与者包括公司A、公司B、公司C等。
这些公司在市场上具有较强的竞争力，拥有先进的技术和广泛的产品线。
市场份额根据市场份额数据，公司A在半导体用环氧塑封料（EMC）市场中占据领先地位，市场份额约为30%。
公司B和公司C分别占据市场份额的20%和15%。
产品特点与应用领域产品特点半导体用环氧塑封料（EMC）具有以下特点： - 良好的电绝缘性能，能够有效保护半导体器件免受电磁干扰； - 耐高温性能，适用于各种高温环境下的封装需求； -良好的封装性能，能够有效防止封装材料渗漏和腐蚀等问题。

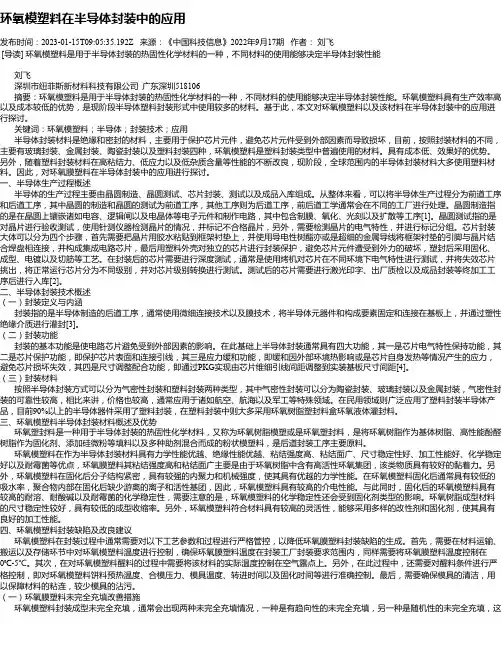

环氧模塑料在半导体封装中的应用
环氧模塑料在半导体封装中的应用发布时间：2023-01-15T09:05:35.192Z 来源：《中国科技信息》2022年9月17期作者：刘飞[导读] 环氧模塑料是用于半导体封装的热固性化学材料的一种，不同材料的使用能够决定半导体封装性能刘飞深圳市纽菲斯新材料科技有限公司广东深圳518106摘要：环氧模塑料是用于半导体封装的热固性化学材料的一种，不同材料的使用能够决定半导体封装性能。
环氧模塑料具有生产效率高以及成本较低的优势，是现阶段半导体塑料封装形式中使用较多的材料。
基于此，本文对环氧模塑料以及该材料在半导体封装中的应用进行探讨。
关键词：环氧模塑料；半导体；封装技术；应用半导体封装材料是绝缘和密封的材料，主要用于保护芯片元件，避免芯片元件受到外部因素而导致损坏，目前，按照封装材料的不同，主要有玻璃封装、金属封装、陶瓷封装以及塑料封装四种，环氧模塑料是塑料封装类型中普遍使用的材料。
具有成本低、效果好的优势。
另外，随着塑料封装材料在高粘结力、低应力以及低杂质含量等性能的不断改良，现阶段，全球范围内的半导体封装材料大多使用塑料材料。
因此，对环氧膜塑料在半导体封装中的应用进行探讨。
一、半导体生产过程概述半导体的生产过程主要由晶圆制造、晶圆测试、芯片封装、测试以及成品入库组成。
从整体来看，可以将半导体生产过程分为前道工序和后道工序，其中晶圆的制造和晶圆的测试为前道工序，其他工序则为后道工序，前后道工学通常会在不同的工厂进行处理。
晶圆制造指的是在晶圆上镶嵌诸如电容、逻辑闸以及电晶体等电子元件和制作电路，其中包含制膜、氧化、光刻以及扩散等工序[1]。
晶圆测试指的是对晶片进行验收测试，使用针测仪器检测晶片的情况，并标记不合格晶片，另外，需要检测晶片的电气特性，并进行标记分组。
芯片封装大体可以分为四个步骤，首先需要把晶片用胶水粘贴到框架衬垫上，并使用导电性树酯亦或是超细的金属导线将框架衬垫的引脚与晶片结合焊盘相连接，并构成集成电路芯片，最后用塑料外壳对独立的芯片进行封装保护，避免芯片元件遭受到外力的破坏，塑封后采用固化、成型、电镀以及切筋等工艺。

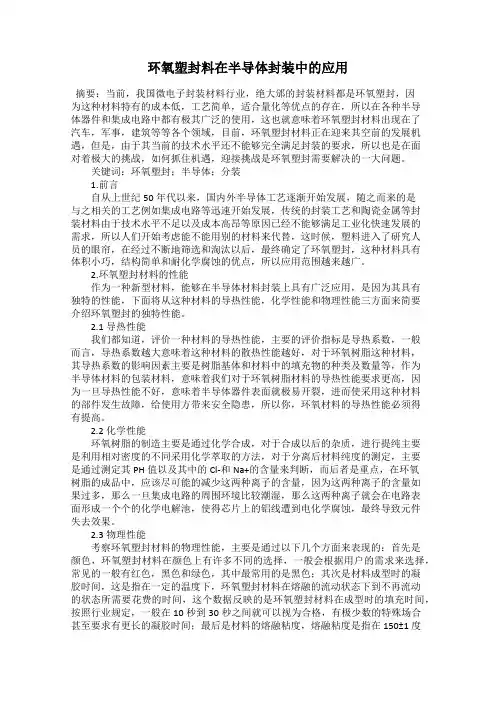

环氧塑封料在半导体封装中的应用
环氧塑封料在半导体封装中的应用摘要：当前，我国微电子封装材料行业，绝大邠的封装材料都是环氧塑封，因为这种材料特有的成本低，工艺简单，适合量化等优点的存在，所以在各种半导体器件和集成电路中都有极其广泛的使用，这也就意味着环氧塑封材料出现在了汽车，军事，建筑等等各个领域，目前，环氧塑封材料正在迎来其空前的发展机遇，但是，由于其当前的技术水平还不能够完全满足封装的要求，所以也是在面对着极大的挑战，如何抓住机遇，迎接挑战是环氧塑封需要解决的一大问题。
关键词：环氧塑封；半导体；分装1.前言自从上世纪50年代以来，国内外半导体工艺逐渐开始发展，随之而来的是与之相关的工艺例如集成电路等迅速开始发展，传统的封装工艺和陶瓷金属等封装材料由于技术水平不足以及成本高昂等原因已经不能够满足工业化快速发展的需求，所以人们开始考虑能不能用别的材料来代替，这时候，塑料进入了研究人员的眼帘，在经过不断地筛选和淘汰以后，最终确定了环氧塑封，这种材料具有体积小巧，结构简单和耐化学腐蚀的优点，所以应用范围越来越广。
2.环氧塑封材料的性能作为一种新型材料，能够在半导体材料封装上具有广泛应用，是因为其具有独特的性能，下面将从这种材料的导热性能，化学性能和物理性能三方面来简要介绍环氧塑封的独特性能。
2.1导热性能我们都知道，评价一种材料的导热性能，主要的评价指标是导热系数，一般而言，导热系数越大意味着这种材料的散热性能越好，对于环氧树脂这种材料，其导热系数的影响因素主要是树脂基体和材料中的填充物的种类及数量等，作为半导体材料的包装材料，意味着我们对于环氧树脂材料的导热性能要求更高，因为一旦导热性能不好，意味着半导体器件表面就极易开裂，进而使采用这种材料的部件发生故障，给使用方带来安全隐患，所以你，环氧材料的导热性能必须得有提高。
2.2化学性能环氧树脂的制造主要是通过化学合成，对于合成以后的杂质，进行提纯主要是利用相对密度的不同采用化学萃取的方法，对于分离后材料纯度的测定，主要是通过测定其PH值以及其中的Cl-和Na+的含量来判断，而后者是重点，在环氧树脂的成品中，应该尽可能的减少这两种离子的含量，因为这两种离子的含量如果过多，那么一旦集成电路的周围环境比较潮湿，那么这两种离子就会在电路表面形成一个个的化学电解池，使得芯片上的铝线遭到电化学腐蚀，最终导致元件失去效果。
环氧塑封 应用场景
环氧塑封应用场景一、环氧塑封料的特点和优势环氧塑封料是一种高性能的电子封装材料，具有很多优异的性能，如优异的耐化学性、耐热性、机械强度和绝缘性能等。
而且，它还具有良好的渗透性和润湿性，能够将电子元器件完全密封起来，保证其安全可靠性。
相比其他封装材料，环氧塑封料具有以下优点：1. 耐化学腐蚀性能好：能够较好地抵御化学物质对电子元器件的侵蚀，提高电路板的使用寿命。
2. 耐高温性能好：能够在高温下维持稳定的性能。
3. 机械强度高：具有很强的机械强度，可以有效地保护电子元器件。
4. 绝缘性好：能够有效绝缘电路板，避免出现漏电。
二、环氧塑封料在人工智能中的应用案例随着人工智能的不断发展，环氧塑封料在人工智能中的应用越来越广泛。
以下是环氧塑封料在人工智能中的应用案例：1. 智能家居智能家居中的智能灯具、智能插座等电子元器件都需要使用环氧塑封料进行密封，以保证其安全可靠性。
2. 人脸识别人脸识别是人工智能中的一个重要应用场景，而人脸识别设备中的摄像头、控制电路等元器件也需要使用环氧塑封料进行保护。
3. 无人驾驶无人驾驶的发展离不开环氧塑封料。
无人驾驶车载电子元器件需要长时间稳定工作，而环氧塑封料能够提供所需的稳定性和可靠性。
三、环氧塑封料在人工智能中的发展前景随着人工智能技术的不断发展和应用需求的不断增强，环氧塑封料在人工智能中的应用前景非常广阔。
未来，随着新型环氧塑封料的不断研发和推广应用，其应用范围和市场需求仍将不断扩大。
【结语】总的来说，环氧塑封料在人工智能中具有重要的应用价值，其特点和优势能够为人工智能设备提供长时间稳定的工作环境，保证其安全可靠性。
未来，环氧塑封料在人工智能中的应用前景将不断扩大。
环氧树脂在半导体封装中的作用
环氧树脂在半导体封装中的作用环氧树脂在半导体封装中起着非常关键的作用。
半导体封装是将集成电路芯片或其他电子元器件借助一定技术密封、保护和连接到适当封装材料中的过程。
环氧树脂作为一种常用的封装材料，在半导体封装中具有以下几个重要的作用：1.隔热和散热性能：集成电路芯片在工作过程中会产生较大的热量，环氧树脂作为封装材料，具有良好的隔热和散热性能，能够有效地将芯片产生的热量传导出去，并保护芯片不受过热而发生损坏。
环氧树脂还可以用于制作散热胶垫，增大芯片与封装基板之间的接触面积，提高热量的传导效率。
2.电气绝缘性能：环氧树脂具有良好的电气绝缘性能，能够有效地隔离芯片和封装基板之间的电流和电压，防止电子元器件之间的相互干扰和短路现象的发生。
同时，环氧树脂还可以形成一个稳定的电绝缘层，保护芯片免受潮湿、污染和环境腐蚀的影响。
3.机械保护：环氧树脂具有较高的硬度和强度，能够提供较好的机械保护，防止芯片在运输、安装和使用过程中受到外界的机械冲击或振动而发生损坏。
环氧树脂可以用于制作成型封装体或快速模具封装，为芯片提供坚固的保护外壳。
4.封装固化和粘接：环氧树脂具有优异的固化性能，可以通过控制温度、湿度和固化剂的添加来控制固化时间和性能，确保封装材料在适当的时间内达到最佳性能。
环氧树脂还具有较高的粘接性能，可以将芯片与封装基板、引脚等元器件牢固地粘接在一起，提高封装的可靠性和机械强度。
5.化学稳定性：环氧树脂具有较好的化学稳定性，能够抵抗酸、碱、溶剂等化学物质的侵蚀和腐蚀，保护芯片和其他电子元器件不受化学环境的损害，并提高封装材料的使用寿命和可靠性。
6.封装密封性：环氧树脂能够形成一个有效的密封层，防止氧气、湿气、灰尘等外界环境的侵入和污染，保护芯片和其他元器件的内部结构和电路不受损坏。
环氧树脂还能够提供较好的封装防水性能，防止水分渗入封装材料内部，保护电子元器件免受潮湿环境的影响。
总之，环氧树脂在半导体封装中扮演着非常重要的角色。
