51单片机控制交通灯一、实现功能:1、先南北红灯亮,东西绿灯亮。

南北红灯亮维持25秒,在南北红灯亮的同时东西绿灯也亮,并维持20秒;到20秒时,东西绿灯闪亮,闪亮3秒后熄灭。

在东西绿灯熄灭时,东西黄灯亮,并维持2秒。

到2秒时,东西黄灯熄灭,东西红灯亮,同时,南北红灯熄灭,绿灯亮,东西红灯亮维持30秒。

南北绿灯亮维持25秒,然后闪亮3秒后熄灭。

同时南北黄灯亮,维持2秒后熄灭,这时南北红灯亮,东西绿灯亮。

周而复始。

2、用一个按键模拟急救车到达。

急救车到达路口时,四个方向的红灯全亮,10秒钟后恢复正常显示。

3、一辆急救车正在过路口时(即四个方向全红灯10秒倒计时未结束),又来了一辆急救车,重新从10秒开始倒计时。

4、急救车过去之后(即10秒倒计时结束),路灯状态要继续急救车到达之前的状态往下运行。

5、数码管显示绿灯变红灯、红灯变绿灯以及急救车10秒钟的倒计时。

6、急救车从路口过的时候,蜂鸣器响1s停1s的循环报警。

二、proteus仿真电路图注:此图仅作为仿真使用。

实际焊接电路时,由于单片机的驱动能力较弱,所以数码管的位选、LED的控制最好加上三极管进行电流放大,否则即使能实现功能,但是LED和数码管的发光的亮度也不强。

三、C语言程序程序#include <reg51.h>#define uchar unsigned char#define uint unsigned int#define duan P0#define wei P2code uchar tab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff,0xbf}; uchar buff[8] = {10,10,10,10,10,10,10,10};uchar weizhi = 0;uchar alarm = 0;uchar bk_TH1 = 0;uchar bk_TL1 = 0;uchar bk_cnt = 0;uchar bk_cnt_time = 0;uchar cnt_time = 0;uchar cnt = 0;uchar cnt_flash = 0;bit cnt_finish = 0;bit LED = 0;bit beef_flag = 1;sbit Er = P1^0; //东西—红灯sbit Eg = P1^1; //东西—绿灯sbit Ey = P1^2; //东西—黄灯sbit Sr = P1^3; //南北—红灯sbit Sg = P1^4; //南北—绿灯sbit Sy = P1^5; //南北—黄灯sbit beef = P1^6; //蜂鸣器void display(void);void main(void){uchar time = 0;TMOD |= 0x11;TH0 = (65536-2000)/256;TL0 = (65536-2000)%256;TH1 = (65536-50000)/256;TL1 = (65536-50000)%256;ET1 = 1;ET0 = 1;INT0 = 1;EX0 = 1;IP |= 0x02;EA = 1;TR0 = 1;TR1 = 1;Sr = 0;Sg = 0;Sy = 0;Er = 0;Eg = 0;Ey = 0;beef = 0;buff[0] = 11;buff[1] = 11;buff[2] = 11;buff[3] = 11;buff[4] = 11;buff[5] = 11;buff[6] = 10;buff[7] = 10;while(1){while((cnt<20)&&(alarm == 0)){Sr = 1;Sg = 0;Sy = 0;Er = 0;Eg = 1;Ey = 0;time = (25-cnt);buff[7] = time%10;buff[6] = time/10;}while((cnt<23)&&(alarm == 0)){Sr = 1;Sg = 0;Sy = 0;Er = 0;Eg = LED;Ey = 0;time = (25-cnt);buff[7] = time%10;buff[6] = time/10;}while((cnt<25)&&(alarm == 0)) {Sr = 1;Sg = 0;Sy = 0;Er = 0;Eg = 0;Ey = 1;time = (25-cnt);buff[7] = time%10;buff[6] = time/10;}while((cnt<50)&&(alarm == 0)) {Sr = 0;Sg = 1;Sy = 0;Er = 1;Eg = 0;Ey = 0;time = (55-cnt);buff[7] = time%10;buff[6] = time/10;}while((cnt<53)&&(alarm == 0)) {Sr = 0;Sg = LED;Sy = 0;Er = 1;Eg = 0;Ey = 0;time = (55-cnt);buff[7] = time%10;buff[6] = time/10;}while((cnt_finish != 1)&&(alarm == 0)){Sr = 0;Sg = 0;Sy = 1;Er = 1;Eg = 0;Ey = 0;time = (55-cnt);buff[7] = time%10;buff[6] = time/10;}cnt_finish = 0;while(alarm == 1){Er = 1;Eg = 0;Ey = 0;Sr = 1;Sg = 0;Sy = 0;time = (10-cnt);buff[7] = time%10;buff[6] = time/10;if(cnt == 10){TR1 = 0;TH1 = bk_TH1;TL1 = bk_TL1;cnt = bk_cnt;cnt_time = bk_cnt_time;TR1 = 1;alarm = 0;}beef = beef_flag;}beef = 0;}}void int0(void) interrupt 0{TR1 = 0;if(alarm == 0){bk_TH1 = TH1;bk_TL1 = TL1;bk_cnt = cnt;bk_cnt_time = cnt_time;}TH1 = (65536-50000)/256;TL1 = (65536-50000)%256;cnt = 0;cnt_time = 0;alarm = 1;TR1 = 1;}void timer0(void) interrupt 1 {TH0 = (65536-2000)/256;TL0 = (65536-2000)%256;display();}void timer1(void) interrupt 3 {TH1 = (65536-50000)/256;TL1 = (65536-50000)%256;if(++cnt_time == 20){cnt_time = 0;cnt++;beef_flag = ~beef_flag;}if(++cnt_flash == 4){cnt_flash = 0;LED = ~LED;}if(cnt == 55){cnt = 0;cnt_finish = 1;}}void display(void){duan = 0xff;wei = (1<<weizhi);duan = tab[buff[weizhi]];if(++weizhi == 8){weizhi = 0;}}。

51单片机交通灯仿真原理

51单片机交通灯仿真原理

51单片机交通灯仿真原理引言:交通灯作为城市交通管理的重要组成部分,起到了引导车辆和行人通行的作用。

在现代社会中,交通灯的灯光变化是由电路控制实现的。

本文将以51单片机为基础,介绍交通灯仿真的原理和实现过程。

一、51单片机简介51单片机是一种常见的微控制器,具有高性能、低功耗、易编程等特点。

它广泛应用于各种电子设备中,包括交通灯控制。

二、交通灯的基本原理交通灯一般由红、黄、绿三个灯组成。

红灯表示停车,黄灯表示准备行驶,绿灯表示可以通行。

交通灯的变化是按照一定的时间间隔来进行的,通常为红灯亮一段时间,然后黄灯亮一段时间,最后绿灯亮一段时间。

这种变化方式可以通过51单片机的定时器和IO口控制来实现。

三、交通灯仿真的实现步骤1. 硬件连接需要准备一块51单片机开发板,以及红、黄、绿三个LED灯。

将LED灯连接到51单片机的IO口上,通过电阻限流,确保电流合适。

2. 程序编写使用C语言编写程序,实现交通灯的仿真。

首先,需要定义红、黄、绿三个灯对应的IO口。

然后,设置定时器,按照一定的时间间隔来改变灯的状态。

例如,红灯亮5秒,黄灯亮2秒,绿灯亮8秒。

通过循环控制,可以实现交通灯的循环变化。

3. 烧录程序将编写好的程序通过烧录器下载到51单片机中。

确保烧录成功后,即可进行交通灯仿真。

4. 仿真测试将51单片机开发板连接到电源,打开电源开关。

此时,红灯应亮起,表示停车;随后黄灯亮起,表示准备行驶;最后绿灯亮起,表示可以通行。

通过不断循环,交通灯的状态会一直变化,实现仿真效果。

四、交通灯仿真的应用价值交通灯仿真是对交通灯控制的一种模拟,可以用于交通管理系统的设计和优化。

通过仿真实验,可以模拟不同情况下交通灯的变化,优化交通流量,提高交通效率。

此外,交通灯仿真还可以用于交通安全教育,让行人和驾驶员更好地理解交通灯的意义和规则。

五、总结本文以51单片机为基础,介绍了交通灯仿真的原理和实现过程。

通过硬件连接、程序编写、烧录和测试等步骤,可以实现交通灯的仿真效果。

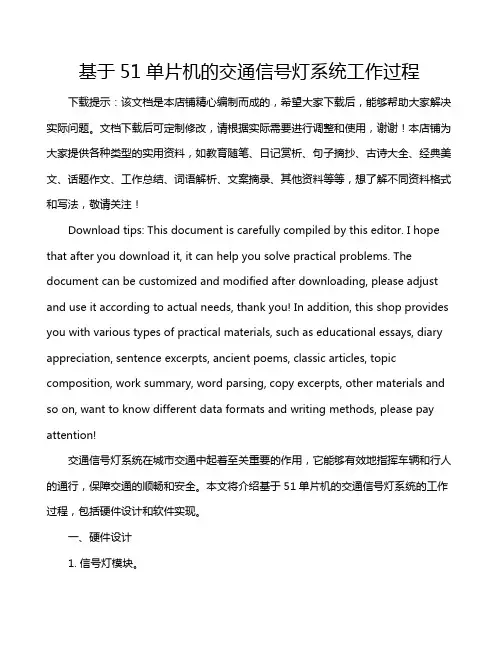

基于51单片机的交通信号灯系统工作过程
