地质雷达0-SIR-3000用户手册
SIR-3000作业指导书

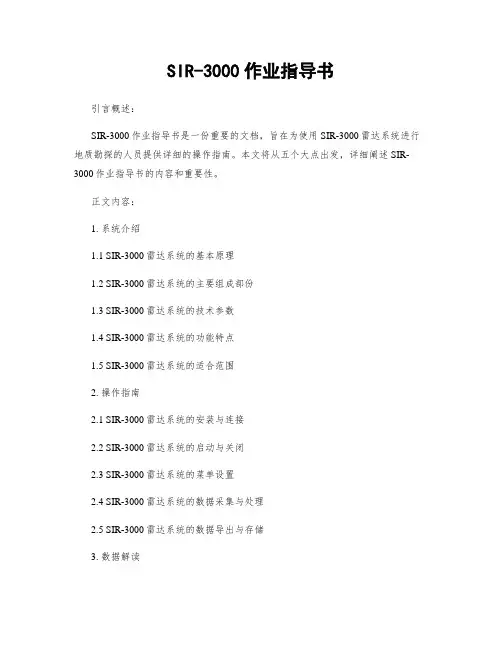

SIR-3000作业指导书引言概述：SIR-3000作业指导书是一份重要的文档，旨在为使用SIR-3000雷达系统进行地质勘探的人员提供详细的操作指南。
本文将从五个大点出发，详细阐述SIR-3000作业指导书的内容和重要性。
正文内容：1. 系统介绍1.1 SIR-3000雷达系统的基本原理1.2 SIR-3000雷达系统的主要组成部份1.3 SIR-3000雷达系统的技术参数1.4 SIR-3000雷达系统的功能特点1.5 SIR-3000雷达系统的适合范围2. 操作指南2.1 SIR-3000雷达系统的安装与连接2.2 SIR-3000雷达系统的启动与关闭2.3 SIR-3000雷达系统的菜单设置2.4 SIR-3000雷达系统的数据采集与处理2.5 SIR-3000雷达系统的数据导出与存储3. 数据解读3.1 SIR-3000雷达系统的数据解读原理3.2 SIR-3000雷达系统的数据处理方法3.3 SIR-3000雷达系统的数据解读技巧3.4 SIR-3000雷达系统的数据解读案例3.5 SIR-3000雷达系统的数据解读注意事项4. 故障排除4.1 SIR-3000雷达系统常见故障及解决方法4.2 SIR-3000雷达系统的维护与保养4.3 SIR-3000雷达系统的软件升级与更新4.4 SIR-3000雷达系统的硬件故障排除4.5 SIR-3000雷达系统的技术支持与咨询5. 应用案例5.1 SIR-3000雷达系统在地质勘探中的应用5.2 SIR-3000雷达系统在土壤污染调查中的应用5.3 SIR-3000雷达系统在建造工程中的应用5.4 SIR-3000雷达系统在水文地质调查中的应用5.5 SIR-3000雷达系统在考古学研究中的应用总结：SIR-3000作业指导书是一份内容丰富且专业的文档，详细介绍了SIR-3000雷达系统的操作指南、数据解读、故障排除和应用案例。
通过学习和掌握该指导书，用户能够更好地使用SIR-3000雷达系统进行地质勘探工作，提高工作效率和数据解读准确性。
地质雷达探测仪操用规程
地质雷达探测仪操用规程SIR-3000一、适用范围本规程适用于SIR-3000型地质雷达探测仪。
二、操作步骤1、根据探测位置厚度选择适当的天线(可供选择的天线型号:100MHz、900MHz)。
400MHz、2、根据不同的探测位置选用不同的数据线。
然后将数据线带孔端与天线联接、带针端与主机联接～将主机线孔盖与数据线线孔盖相互扣上～拧紧。
3、检查电池电量～将主机朝面端电池盖打开～把电池放入电池盒内～盖上电池盖。
4、按主机上电源开关～开机。
5、将天线贴紧被测物～对参数进行设置。
6、探测完成后～先关机～再将数据线拆下。
把天线、数据线、主机放入相应的仪器箱中。
7、填写仪器使用记录。
地质雷达使用注意事项一、电池方面1、SIR-3000仪器电板装入后，仪器即处于待机或工作状态，因此仪器如长时间(一周)不用或处于运输过程中，应把仪器电池取出。
2、电池充电时要求220V交流稳压电源，详见《电池使用注意事项》，保护充电器和电池电瓶。
3、电池或者电瓶，要做定期维护。
建议每个月做充电放电。
二、各意部件1、先连接系统各个部件，主机+电缆+天线+标记杆+测距轮，再接通电源开机;先关机再拆设备附件。
2、更换设备部件(如电缆、天线、打标器、测距轮等等)要求无电操作。
即关闭主机电源后再拆，或者连接安装。
3、发现仪器信号不好或怀疑仪器工作不正常，先关闭主机电源再检查电缆两端接头(电缆与主机的接头、电缆与天线的接头是否连接正确)，检查完毕确认无误再接通电源开机。
4、电缆连接防止虚接。
联机时注意电缆接口方向，电缆接头应与面板垂直，拧紧，与主机端旋转至红线处。
天线端旋转至三个小卡槽露出，同时注意固定电缆。
电缆与天线应用环行扣连接。
三、数据线1、数据线应绕圈收放，不能折叠。
2、在工地现场注意保护仪器，避免人为损坏。
数据线应避免长期在地面磨损。
3、雷达数据线为同轴电缆，不能被重车压。
数据线不能受到重物压损，如发生意外，首先观察外表有无破损，再用万用表进行测量。
地质雷达操作手册
第一篇SIR—3000操作探讨1。
GSSI简介便携式透地雷达美国GSSI是目前世界上最好的生产地质雷达的厂家，它的产品遍布全球，目前超过1800套,占全球销量80%以上,在中国200余套，占中国市场份额的75％以上。
创始于1969年的美国地球物理探测公司（GSSI公司)，是世界上第一家专业研制探地雷达的公司,其前身为美国宇航局。
随着60年代末期美国宇航局专门为阿波罗计划所研制的专用仪器，成功地探测到月球表面尘埃之后，世界上第一台进入民用的商用探地雷达得以在美国推出，它就是美国GSSI公司生产的SIR系列探地雷达的前身。
它用电磁波为地质勘察服务，为勘察方法起到了革命性的推动作用。
注释：不要使用Windex或其它脱氨的玻璃清洁器来清洁显示屏，因为这会损坏涂层。
只需使用一个清洁的、轻微潮湿的布来轻柔地擦洗屏幕.位于该部件前部的电池槽接收10.8伏的锂离子可充电电池。
完全充电电池的测量时间近似为3小时。
电池是可以再充电的,方法是采用任选的电池充电器来充电,或通过简单地把电池留在该部件内，把该部件与标准交流源连接起来，然后把系统放在备用模式下进行。
给一个电池再充电的时间近似为4 到5小时。
务必保持电池槽遮盖在该部件上，在使用中保证没有灰尘或污垢进入该部件内部。
2.探测原理H=vf3。
硬件连接在该部件的背部,SIR-3000有六个连接器和一个用于记忆卡的槽.顶排五个连接器从左到右依次是:交流电源，串行输入/输出（RS232)，以太网，USB-B，USB-A。
注:如果你没有使用测量轮的话,用户标记对记录所通过的距离是有帮助的。
对记录诸如圆柱，树，凹坑等障碍物的位置来说，用户标记也是有帮助的。
3. 启动和屏幕显示第一个是TerraSIRch。
用TerraSIRch模式可以对所有数据采集参数进行完全控制。
QuickStart 引导是对每个其他模式都有用的.按TerraSIRch按钮。
过一会儿，你将看到屏幕被分成了三个窗口,并且有一个条运行穿过屏幕底部,该条带有上面六个功能键的命令。
SIR-3000仪器操作
GSSI SIR-3000参数设置
SIR-3000仪器操作
• 仪器连接 • 数据采集
• 参数文件调用、 • 参数设置修改、 • 参数文件保存、自定义参数文件名
• 数据回放 • 数据传输 • 关闭仪器
SIR-3000主菜单
采集与回放：功能键F2 F3 F4
• VERT LP = ANTENNA CENTER FREQUENCY * 2 • VERT LP = ANTENNA CENTER FREQUENCY / 6 [/4]
• 低通滤波参数：天线中心频率的2倍。 • 高通滤波参数：天线中心频率的1/4。 • 平滑滤波：3个扫描;增强界面信号特征
采集数据需要设置IIR高通滤波
系统参数文件调用900MET.stp
系统参数ET.stp
设置垂直刻度
设置垂直刻度
设置垂直刻度
设置垂直刻度
首波设置
• 对于中频天线，仪器自动捕捉天线直达波， • 对于高频天线和低频天线，需要手动设置天 线首波位置positon参数
surface=2ns/15ns=13.33%
• • • •
滑动平均滤波器，消除空间随即噪音。 在水平方向进行滑动平均 消除的是随机噪音 尤其是对于深部探测，电磁波衰减厉害， 信噪比降低，通过平均可以提高数据质量 • 单位：scans 扫描，一般设置为3。 • 如果测量地下的钢筋网等小目标体，一般 建议不做叠加处理。
IIR滤波器
• 滤波单位MHz
• 对于深部探测，一般选择增益点数，5个以上。 • 时间200ns--1000ns以上
滤波：叠加
水平滤波
• 水平滤波参数，实时采集并处理，只能选 择一个。
SIR-3000作业指导书

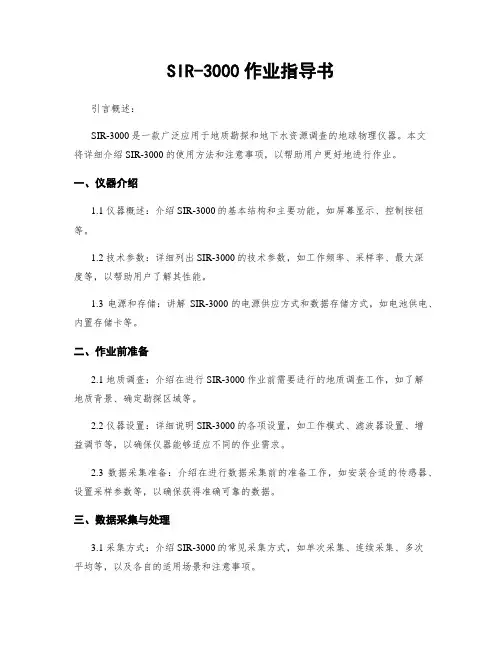

SIR-3000作业指导书引言概述：SIR-3000是一款广泛应用于地质勘探和地下水资源调查的地球物理仪器。
本文将详细介绍SIR-3000的使用方法和注意事项，以帮助用户更好地进行作业。
一、仪器介绍1.1 仪器概述：介绍SIR-3000的基本结构和主要功能，如屏幕显示、控制按钮等。
1.2 技术参数：详细列出SIR-3000的技术参数，如工作频率、采样率、最大深度等，以帮助用户了解其性能。
1.3 电源和存储：讲解SIR-3000的电源供应方式和数据存储方式，如电池供电、内置存储卡等。
二、作业前准备2.1 地质调查：介绍在进行SIR-3000作业前需要进行的地质调查工作，如了解地质背景、确定勘探区域等。
2.2 仪器设置：详细说明SIR-3000的各项设置，如工作模式、滤波器设置、增益调节等，以确保仪器能够适应不同的作业需求。
2.3 数据采集准备：介绍在进行数据采集前的准备工作，如安装合适的传感器、设置采样参数等，以确保获得准确可靠的数据。
三、数据采集与处理3.1 采集方式：介绍SIR-3000的常见采集方式，如单次采集、连续采集、多次平均等，以及各自的适用场景和注意事项。
3.2 数据处理：讲解SIR-3000的数据处理功能，如滤波、增益调节、数据导出等，以帮助用户对采集到的数据进行进一步的分析和处理。
3.3 数据解释：介绍如何根据采集到的数据进行地下结构解释，如识别地下障碍物、判断地下水位等，以提供更准确的地质信息。
四、故障排除与维护4.1 常见故障：列举SIR-3000常见的故障现象和可能的原因，如显示异常、数据丢失等，并提供相应的解决方法。
4.2 仪器维护：介绍SIR-3000的日常维护工作，如清洁、保养、存储条件等，以确保仪器的正常运行和延长使用寿命。
4.3 售后服务：提供SIR-3000的售后服务联系方式，并说明售后服务的范围和流程，以便用户在需要时能够及时获得支持。
五、安全注意事项5.1 电源安全：强调使用合适的电源供应和正确的操作方式，以避免电源相关的安全风险。
SIR-3000作业指导书
SIR-3000作业指导书引言概述：SIR-3000是一款地球物理雷达设备，广泛应用于地质勘探、建造检测、环境监测等领域。
本文将为使用SIR-3000进行作业的人员提供详细的指导，匡助他们更好地利用这一设备进行工作。
一、设备概述1.1 SIR-3000是一款地球物理雷达设备，主要用于地下勘探和检测。
1.2 设备具有高分辨率、高精度的特点，能够快速准确地获取地下信息。
1.3 SIR-3000采用先进的技术，具有强大的数据处理能力和图象显示功能。
二、操作步骤2.1 在使用SIR-3000之前，需要对设备进行正确的连接和设置。
2.2 在进行地下勘探时，需要选择合适的探测模式和参数设置。
2.3 在获取数据后，需要进行数据处理和分析，以得出准确的结论。
三、数据解读3.1 对于地下勘探所得数据，需要进行专业的解读和分析。
3.2 需要注意数据中可能存在的误差和干扰，以及如何排除这些干扰。
3.3 需要将数据与地质信息结合起来，以得出准确的地下结构和特征。
四、安全注意事项4.1 在操作SIR-3000时，需要遵守相关的安全规定和操作规程。
4.2 需要注意设备的保养和维护，确保设备的正常运行。
4.3 在使用设备时，需要注意周围环境的安全，避免发生意外事故。
五、实际应用案例5.1 SIR-3000广泛应用于地质勘探领域，可以匡助勘探人员快速准确地获取地下信息。
5.2 在建造检测领域，SIR-3000可以匡助工程师检测地下管道和结构，确保施工的安全进行。
5.3 在环境监测领域，SIR-3000可以匡助监测人员监测地下水位和土壤结构，为环境保护提供数据支持。
结语：通过本文的指导，希翼读者能够更好地了解SIR-3000的操作方法和应用领域，提高工作效率和准确性。
在使用SIR-3000时，务必遵守相关规定和注意事项，确保工作的顺利进行。
祝愿读者在地下勘探和检测领域取得更好的成果！。
SIR-3000中文操作手册
限定的担保（或保修），责任和约束的限制
地球物理测量系统公司（在下文称之为 GSSI）保证从交给买方的交货日期起 12 个月内，
GSSI 的产品将不会出现材料和工艺方面的故障。除上述的限制担保之外，GSSI 拒绝 所有的担保（明确的或暗指的），包括任何销路的担保或为特定目的合理性的担 保。GSSI 的义务是被限定在修理或更换那些被返回的元件或设备上（已预付运输和保险费，
联邦通讯委员会（FCC）的 B 类服务（或顺从性）
该设备遵守联邦通讯委员会规则的第 15 部分。操作服从下列两个条件：（1）该设备不可 以引起有害的干扰，（2）该设备必须接受任何接收的干扰，包括可以引起不希望有的干扰。 警告：若用户对该设备的改变或修改没有明显地得到担负服务一方的同意，就可能取消这个 用户操作该设备的权利。 注释：该设备经过测试后发现，依据 FCC 规则的第 15 部分，它遵守 B 类数字设备的限制。 当该设备在商业环境或（居住装置）中操作时，这些限制被用来提供对有害干扰的合理保护。 该设备产生、利用和能辐射无线电频率的能量，如果其安装和使用与介绍手册的不一致，则 会造成对无线电通讯的有害干扰。然而，没有承诺在特定的装置中不出现干扰。 该设备必须配用屏蔽电缆，以保证符合 B 类的 FCC 限制。
7
交流电源：插上所提供的通用交流电源适配器，在 110-240 伏特，47-63 赫兹电 源条件下运行该系统。 串行输入/输出：这是一个标准串行连接，可以用它来建立 SIR-3000 与通用雷达 间的通讯。请参看第六部分：对于附加信息在 SIR-3000 上使用通用雷达。 以太网：该端口允许将 SIR-3000 连接到以太网，或连接到已通过以太网连接的 其他设备上。这将对未来的软件更新是有用的。 USB-B 和 USB-A：这些端口是用于连接到各种 USB 外围设备的，包括键盘、记忆 装置，以及打印机。将来的软件更新将允许你使用打印机。
SIR-3000作业指导书
SIR-3000作业指导书引言概述：SIR-3000是一款广泛应用于地质勘察、环境监测和工程测量等领域的地球物理仪器。
本文将为您详细介绍SIR-3000的使用方法和注意事项，以帮助您更好地掌握该仪器的操作。
一、仪器介绍1.1 仪器概述：SIR-3000是一款地球物理雷达系统，主要用于非侵入式地下勘探。
它由控制单元、天线单元和电源单元组成，具有高分辨率、大深度探测范围和多功能的特点。
1.2 主要功能：SIR-3000具有多种功能，包括地下物质探测、地下水位测量、土壤含水量分析等。
它可以通过雷达波束对地下物质进行扫描和成像，提供高精度的地下结构信息。
1.3 技术参数：SIR-3000的技术参数包括频率范围、采样率、最大探测深度等。
了解这些参数可以帮助用户选择合适的仪器设置，并提高勘探效果。
二、使用方法2.1 仪器设置：在使用SIR-3000之前，需要进行仪器设置。
首先，将控制单元与天线单元连接，并连接电源单元。
然后，打开仪器电源，进行系统自检。
最后，根据具体勘探需求，设置仪器参数，如频率、采样率和增益等。
2.2 数据采集：数据采集是使用SIR-3000的关键步骤。
在采集前，需要选择合适的扫描模式和扫描范围。
然后，将天线单元放置在勘探区域，并进行数据采集。
采集时，应保持仪器与地面的良好接触，并保持稳定的速度和方向。
2.3 数据处理：采集到的数据需要进行处理和解释。
首先，将数据导入计算机，并使用SIR-3000软件进行初步处理。
然后，根据具体需求，选择合适的数据处理方法，如滤波、叠加和成像等。
最后，对处理后的数据进行解释和分析，提取地下结构信息。
三、注意事项3.1 安全操作：在使用SIR-3000时，需要注意安全操作。
避免将仪器暴露在潮湿或恶劣的环境下，以防止损坏。
同时，勘探过程中要注意人身安全，避免在危险区域操作。
3.2 数据质量控制：为了保证数据质量，应进行数据质量控制。
在采集前，检查仪器和传感器是否正常工作。
SIR3000作业指导书
SIR3000作业指导书关键信息项：1、作业目的2、适用范围3、设备要求4、操作流程5、安全注意事项6、维护与保养7、故障处理11 作业目的本作业指导书的目的是为了规范和指导操作人员正确使用 SIR3000 设备，以确保设备的正常运行和作业的高效完成，同时保障操作人员的安全和作业质量。
111 适用范围本作业指导书适用于所有需要使用 SIR3000 设备进行相关作业的人员。
112 设备要求1121 设备应放置在平稳、干燥、通风良好的环境中，避免阳光直射和潮湿。
1122 设备电源应符合规定要求，电压稳定，接地良好。
1123 设备的各部件应完好无损，连接线无松动、破损等情况。
12 操作流程121 开机前准备1211 检查设备外观，确保无损坏、变形等异常情况。
1212 检查电源线、信号线等连接是否牢固。
1213 清理设备周围的杂物，确保操作空间畅通。
122 开机步骤1221 按下电源按钮，等待设备启动。
1222 设备启动后，进行初始化设置，如语言选择、日期时间设置等。
123 作业操作1231 根据作业需求，选择相应的功能模式和参数设置。
1232 按照操作界面的提示进行操作，输入相关数据和指令。
124 关机步骤1241 保存作业数据和设置。
1242 关闭设备功能，退出操作界面。
1243 按下电源按钮，关闭设备。
13 安全注意事项131 操作人员应熟悉设备的操作方法和安全规定，严禁未经培训人员操作设备。
132 在操作过程中，应保持注意力集中，避免误操作。
133 严禁在设备运行时进行拆卸、维修等操作。
134 当设备出现异常声音、气味或冒烟等情况时，应立即停机，并切断电源。
14 维护与保养141 定期清洁设备表面和内部的灰尘和杂物。
142 检查设备的各部件是否正常，如发现磨损、损坏等情况，应及时更换。
143 定期对设备进行校准和检测，确保设备的性能和精度。
15 故障处理151 当设备出现故障时，操作人员应首先停止作业，并记录故障现象。
SIR-3000作业指导书
SIR-3000作业指导书引言概述：SIR-3000是一款广泛应用于地质勘探和地下探测的仪器，它具有高精度和多功能的特点。
本文将为您介绍SIR-3000的作业指导书，包括其基本操作、数据处理、常见问题解答等内容，以帮助您更好地使用这一仪器。
一、基本操作1.1 仪器开机与关机1.2 参数设置与调整1.3 数据采集与保存二、数据处理2.1 数据导入与导出2.2 数据预处理2.3 数据分析与解读三、图像处理3.1 图像显示与调整3.2 图像增强与滤波3.3 图像解译与标注四、数据校正与校准4.1 数据质量评估4.2 数据校正方法4.3 仪器校准与维护五、常见问题解答5.1 如何应对信号干扰5.2 如何处理异常数据5.3 如何解决仪器故障正文内容：一、基本操作1.1 仪器开机与关机：详细介绍SIR-3000的开机与关机步骤，包括电源连接、按键操作等内容。
1.2 参数设置与调整：介绍如何设置与调整SIR-3000的参数，如频率、增益、采样率等，以满足不同勘探需求。
1.3 数据采集与保存：讲解如何进行数据采集和保存，包括选择采集模式、设置采集参数、保存数据等操作。
二、数据处理2.1 数据导入与导出：介绍如何将采集到的数据导入到SIR-3000进行处理，以及如何将处理后的数据导出到其他软件进行进一步分析。
2.2 数据预处理：详细介绍数据预处理的步骤和方法，包括去噪、滤波、补偿等，以提高数据质量。
2.3 数据分析与解读：指导如何进行数据分析和解读，包括波形分析、频谱分析、反演等，以获取地下结构信息。
三、图像处理3.1 图像显示与调整：介绍如何在SIR-3000上显示和调整图像，包括调整亮度、对比度、颜色表等，以获得清晰的图像。
3.2 图像增强与滤波：讲解如何对图像进行增强和滤波处理，以凸显地下目标和降低噪声干扰。
3.3 图像解译与标注：指导如何解译图像中的地下目标，包括标注目标位置、测量目标尺寸等操作。
四、数据校正与校准4.1 数据质量评估：介绍如何评估采集到的数据质量，包括信噪比、分辨率等指标的计算与分析。
地质雷达SIR用户手册(终审稿)
地质雷达S I R用户手册公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]TerraSIRch SIR-3000用户手册美国地球物理测量系统公司TerraSIRch SIR-3000用户手册 (1)第一部分介绍 (1)仪器配置Unpacking Your System (1)概述General Description (1)硬件连接Hardware Connections (1)第二部分启动和设置TerraSIRch (6)硬件设置Hardware Setup (6)系统启动与显示 Boot-Up and Display Screen (8)数据显示窗口 Data Display Windows (9)系统模式和菜单：概述 System Modes and Menus (10)系统菜单SYSTEM (10)采集菜单COLLECT (12)雷达Radar (12)扫描SCAN (13)增益GAIN (15)信号位置POSITION (16)滤波器FILTERS (17)回放菜单PLAYBACK Menu (18)扫描SCAN (18)处理PROCESS (19)输出菜单OUTPUT Menu (19)显示DISPLAY (19)数据传输Transfer (20): 命令栏Command Bar (20)参数设置模式In Setup Mode (20)运行模式（In RUN Mode） (22)第三部分 TerraSIRch设置采集参数 (24): 二维采集参数设置 (24)第一步：系统启动 (24)第二步：检查参数 (24)打开参数设置文件 Load SETUP (24)测量轮标定 Survey Wheel Calibration (25)测量轮的缺省设置： (26)检查时间窗口 Check RANGE (27)检查扫描数/单位距离 Check SCN/UNIT (27)检查增益 Check GAIN (28)第三步：资料采集 (28)TerraSIRch模式下设置参数采集单个文件以做三维测量 (29)第一步：系统启动。
SIR-3000作业指导书
SIR-3000作业指导书标题：SIR-3000作业指导书引言概述：SIR-3000是一款地质雷达系统，广泛应用于地质勘探、工程勘测和考古发掘等领域。
本文将详细介绍SIR-3000的操作指导，帮助用户更好地使用这一先进的地质雷达设备。
一、系统介绍1.1 SIR-3000的基本原理：SIR-3000是一款地质雷达系统，通过发射和接收雷达信号来探测地下结构。
1.2 SIR-3000的主要功能：SIR-3000具有地下勘探、数据处理、图像显示等功能，可实现对地下结构的高精度探测。
1.3 SIR-3000的适用范围：SIR-3000广泛应用于地质勘探、工程勘测、建筑检测、环境监测等领域。
二、系统操作2.1 系统开机与关闭：按下电源按钮启动SIR-3000系统，长按电源按钮关闭系统。
2.2 参数设置：在系统菜单中设置雷达频率、扫描模式、采样率等参数，以满足具体勘探需求。
2.3 数据采集：在勘探区域内按下数据采集按钮，系统将开始采集地下结构数据，可以通过观测屏幕实时查看数据。
三、数据处理3.1 数据导出：将采集到的数据通过USB接口导出到计算机，进行后续处理和分析。
3.2 数据处理软件：使用SIR-3000配套的数据处理软件对导出的数据进行处理，生成地下结构图像和分析报告。
3.3 数据解读：根据数据处理软件生成的地下结构图像和分析报告，对地下结构进行详细解读和分析。
四、图像显示4.1 图像调整：在数据处理软件中可以对地下结构图像进行亮度、对比度、颜色等方面的调整，以获得更清晰的图像。
4.2 图像标注：在地下结构图像上标注关键信息，如地下管线、岩层分界线等，便于后续的工程勘探和分析。
4.3 图像保存：将处理后的地下结构图像保存为图片文件，方便与他人共享和存档。
五、系统维护5.1 定期检查：定期检查SIR-3000系统的电池、天线、连接线等部件，确保设备正常运行。
5.2 清洁保养：定期清洁SIR-3000系统的外壳和观测屏幕，避免灰尘和污垢影响设备使用。
地质雷达0SIR3000用户手册
百度文库TerraSIRch SIR-3000用户手册美国地球物理测量系统公司TerraSIRch SIR-3000用户手册 (1)第一部分介绍 (1)仪器配置Unpacking Your System (1)概述General Description (1)硬件连接Hardware Connections (1)第二部分启动和设置TerraSIRch (6)硬件设置Hardware Setup (6)系统启动与显示 Boot-Up and Display Screen (8)数据显示窗口 Data Display Windows (9)系统模式和菜单：概述 System Modes and Menus (10)系统菜单SYSTEM (10)采集菜单COLLECT (12)雷达Radar (12)扫描SCAN (13)增益GAIN (15)信号位置POSITION (16)滤波器FILTERS (17)回放菜单PLAYBACK Menu (18)扫描SCAN (18)处理PROCESS (19)输出菜单OUTPUT Menu (19)显示DISPLAY (19)数据传输Transfer (20): 命令栏Command Bar (20)参数设置模式In Setup Mode (20)运行模式（In RUN Mode） (22)第三部分TerraSIRch设置采集参数 (24): 二维采集参数设置 (24)第一步：系统启动 (24)第二步：检查参数 (24)打开参数设置文件 Load SETUP (24)测量轮标定 Survey Wheel Calibration (25)测量轮的缺省设置： (26)检查时间窗口 Check RANGE (27)检查扫描数/单位距离 Check SCN/UNIT (27)检查增益 Check GAIN (28)第三步：资料采集 (28)TerraSIRch模式下设置参数采集单个文件以做三维测量 (29)第一步：系统启动。
SIR3000使用说明
串行输入/输出：这是一个标准串行连接，可以用它来建立 SIR-3000 与通用雷达间 的通讯。请参看第六部分：对于附加信息在 SIR-3000 上使用通用雷达。
以太网：该端口允许将 SIR-3000 连接到以太网，或连接到已通过以太网连接的其
·由于雷达剖面有时可能是几兆字节大小，因此 GSSI 建议您购买一个高容量的卡。 ·若没有要插入的记忆卡，系统将把数据保存到它内部的记忆系统中，以后数据还 必须通过 USB 连接传送或通过以后插入一张记忆卡来传送。内部记忆容量近似为 512 兆字节。请参看第四部分：对于需要传送的额外信息做数据传送和文件维护。 天线接头：位于系统背部的大而突出的 19 针连接器是为天线控制电缆用的。您将 注意到 SIR-3000 上的天线连接有五个金属刻痕切片。这与五个突出的小块齿合起来以 确保将针正确地排列起来。 ·用螺钉把电缆连接器接箍固定到 SIR-3000 上，以确保正确接触。电缆应该只用 手拧紧。不要使用扳手拧紧连接，因为过度的拧紧将导致损坏部件。电缆连接器接箍应 该完全拧紧，以便覆盖 SIR-3000 连接器上的红线。
第四部分 数据传送和文件维护 ..........................26 4.1 通过 USB 连接传送到 PC 机 .........................26 4.2 通过外部压缩闪盘传送到 PC 机 .....................26 4.3 通过外部的 USB 钥匙链/笔驱动器（HD）来传送到 PC 机 27 4.4 从系统删除数据 ..................................27
例如：为设置数据采集模式，在加亮 Collect→Radar→Mode 时按 Enter 将拉紧弹出 式菜单，这允许您从 Time（连续采集数据）、Distance（测量轮）、或 Pointmeasurement （点测）中选择。加亮您的选项，按 Enter 键来看您的选项的应用情况，然后按 Right （右）箭头来接收和使弹出式菜单消失。
地质雷达SIR-3000作业指导书(中文界面)
GSSI公司SIR-3000仪器参数顺序系统参数Parameters 1500MHz 900MHz 400MHz 270MHz 100MHz1* 系统调用系统->设置->调用1500GrayCart1500BlueCart 900met 400mhzTime400mhz623Cart400mhz620SW270_SW 100met2 显示刻度系统->单位->垂直刻度Time/Depth Time/Depth Time/Depth Time/Depth Time/Depth天线采集->RADAR->ANTENNA 1500mhz 900mhz 400mhz 270mhz 100mhz 发射率采集->RADAR->发射率100KHz 100KHz 100KHz 100KHz 50KHz3 测量模式采集->RADAR->模式Time/Distance Time/Distance Time/Distance Time/Distance Time/PointGPS 采集->RADAR->GPS None None None none None 采样点数采集->扫描->采样512 512 512 512 512/1024 数据位采集->扫描->格式/位16 16 16 16 166* 记录长度(纳秒)采集->扫描->记录长度(纳秒) 12 15-20-25-30 50-80-100 50-80-100-120 100-200-300 介电常数采集->扫描->介电常数 6 6 6 6 67 扫描速度(扫描/秒) 采集->扫描->扫描速度60-120 60-120 60-120 60-120 168 测点(扫描/单位）距离采集->扫描->扫描/单位20-50-100-200 10-20-50-100 10-20-50 10-20-50 105* 增益：类型-点数采集->增益->AUTO-增益点Y-1 Y-2 Y-3 Y-5 Y-54-1 信号位置：模式采集->位置->MODE MANUAL MANUAL MANUAL MANUAL MANUAL 4-3 信号位置：延时采集->位置-> 延时4-2 信号位置：地面采集->位置->表面(%) 0 0 0 0 0 滤波采集->滤波9-1 低通-无限响应滤波器-> IIR低通(mhz) 0 2500 800 700 3009-2 高通-无限响应滤波器-> IIR高通(mhz) 10 225 100 75 259-3 低通-有限响应滤波器-> FIR低通(mhz) 3000 0 0 0 09-4 高通-有限响应滤波器-> FIR高通(mhz) 250 0 0 0 0 叠加(扫描) 采集->滤波->叠加0 0 0 0 3-64背景去除(扫描) 采集->滤波->背景去除0 0 0 0 0颜色表输出->显示->颜色表颜色变换表输出->显示->颜色变换10 保存参数系统->设置->保存SETUP15 SETUP09 SETUP04 Setup03 SETUP01 11* 数据采集RUN/SETUP12* 数据传输输出->传输->闪存卡Y Y Y Y YSIR-3000仪器操作步骤：1仪器连接连接主机、电缆、天线，标记器、测量轮。
地质雷达0-SIR-3000用户手册
TerraSIRch SIR-3000用户手册美国地球物理测量系统公司TerraSIRch SIR-3000用户手册 (1)第一部分介绍 (1)1.1仪器配置Unpacking Your System (1)1.2概述General Description (1)硬件连接Hardware Connections (1)第二部分启动和设置TerraSIRch (6)2.1 硬件设置Hardware Setup (6)2.2 系统启动与显示 Boot-Up and Display Screen (8)数据显示窗口 Data Display Windows (9)2.3 系统模式和菜单：概述 System Modes and Menus (10)系统菜单SYSTEM (10)采集菜单COLLECT (12)雷达Radar (12)扫描SCAN (13)增益GAIN (15)信号位置POSITION (16)滤波器FILTERS (17)回放菜单PLAYBACK Menu (18)扫描SCAN (18)处理PROCESS (19)输出菜单OUTPUT Menu (19)显示DISPLAY (19)数据传输Transfer (20)2.4: 命令栏Command Bar (20)参数设置模式In Setup Mode (20)运行模式（In RUN Mode） (22)第三部分TerraSIRch设置采集参数 (24)3.1: 二维采集参数设置 (24)第一步：系统启动 (24)第二步：检查参数 (24)打开参数设置文件 Load SETUP (24)测量轮标定 Survey Wheel Calibration (25)测量轮的缺省设置： (26)检查时间窗口 Check RANGE (27)检查扫描数/单位距离 Check SCN/UNIT (27)检查增益 Check GAIN (28)第三步：资料采集 (28)3.2 TerraSIRch模式下设置参数采集单个文件以做三维测量 (29)第一步：系统启动。
SIR3000使用说明
SIR –3000地质雷达使用手册云南航天质量无损检测站2005．7．15SIR –3000地质雷达使用手册说明本说明书是在GSSI提供的中文板的基础上校编而成，修改了原说明书译文中的错误，现发给各项目部，仅限公司内部使用，不得外传。
SIR –3000地质雷达使用手册第一部分引言 (1)1.1 拆封系统 (1)1.2 总的描述 (1)第二部分启动和TerraSIRch 模块设置 (5)2.1 硬件设置 (5)2. 2 启动和屏幕显示 (6)2. 3 系统模式和菜单：总的描述 (8)系统菜单 (8)采集菜单................................................................................. .. (9)回放菜单....................................................................................... .14 输出菜单................................................................................. ....... .15 第三部分：采集数据系统设置 (20)3.1 用于二维采集的设置 (20)3.2 用于三维采集的设置 (22)3.3 基于时间数据采集的设置 (22)3.4 点数据采集的设置 (23)第四部分：数据传送和文件维护 (24)4.1 通过USB连接传送到PC机 (24)4.2 通过外部压缩闪光卡传送到PC机 (24)4.3 通过外部USB 钥匙链驱动传送到PC机 (24)4.4 从系统删除数据 (25)第五部分：预置参数模式汇总 (25)5.1 混凝土扫描 (25)5.2 构造扫描 (27)5.3 常用设施扫描 (27)5.4 地质扫描 (28)第六部分：在SIR-3000上使用GSP全球定位系统 (29)附录A：TerraSIRch SIR-3000 系统技术规格 (30)附录B：野外测量的基本知识 (32)附录C：把SIR-3000安装到手推车上 (36)附录D：常见材料的介电常数和术语集 (42)附录E：天线参数列表 (44)附录F：术语集和进一步阅读的建议 (49)附录G：在PC机上安装微软的ActiveSync (53)第一部分引言该手册既适用于探地雷达（GPR）的新用户，也适用于有经验的用户。
SIR-3000中文操作手册
附录G：在PC机上安装微软的 ActiveSync
5
1 1 1 5 5
2
限定的担保（或保修），责任和约束的限制
地球物理测量系统公司（在下文称之为 GSSI）保证从交给买方的交货日期起 12 个月内，
GSSI 的产品将不会出现材料和工艺方面的故障。除上述的限制担保之外，GSSI 拒绝 所有的担保（明确的或暗指的），包括任何销路的担保或为特定目的合理性的担 保。GSSI 的义务是被限定在修理或更换那些被返回的元件或设备上（已预付运输和保险费，
地球物理测量系统公司
版权：2003 地球物理测量系统公司 保留任何形式的全部或部分复制的权利。 出版者：地球物理测量系统公司（美国新罕布什尔州，北塞勒姆（North Salem），克来因巷 道 13 号，邮编：03073-0097） 印刷地：美国 GSSI，RADAN 和 SIR 是地球物理测量系统公司的注册商标。
4
目录
第一部分 引言 1.1 拆封系统 1.2 总的描述
第二部分 启动和 TerraSIRch 模块设置 2.1 硬件设置 2. 2 启动和屏幕显示 2. 3 系统模式和菜单：总的描述
系统菜单 采集菜单 会放菜单 输出菜单 第三部分：设置系统来采集数据 3.1 用于二维采集的设置 3.2 用于三维采集的设置 3.3 基于时间数据采集的设置 3.4 点数据采集的设置 第四部分： 数据传送和文件维护 4.1 通过 USB 连接传送到 PC 机 4.2 通过外部压缩闪光卡传送到 PC 机 4.3 通过外部 USB 钥匙链驱动传送到 PC 机 4.4 从系统删除数据 第五部分： 预置模式参数汇总 5.1 混凝土扫描 5.2 构造扫描 5.3 有用设施扫描 5.4 地质扫描 第六部分：在 SIR-3000 上使用通用雷达
地质雷达SIR-3000超前预报资料
一．概述2005年8月15日，我院项目部对岩河隧道左幅进口K35+646掌子面用100MHz天线进行了地质雷达超前探测。
根据现场施工情况，在掌子面上部布置了一条测线，探测掌子面前方25米范围内的地质变化状况。
二．测线位置在K35+646掌子面上部位置上，布置了一条测线（如图１），测线左右均以面向掌子面方向为准。
左右图1 掌子面K35+646雷达测线位置示三．地质雷达探测方法地质雷达探测是基于电磁波遇到不同反射界面其反射振幅和相位不同来判断前方传播介质的变化。
介质介电常数的差异决定了电磁波反射的强弱程度和其相位的正负。
岩性、构造、风化程度及其含水量的变化将影响其介电常数。
本次预报选用SIR-3000型地质雷达，100MHz天线，沿测线进行数据采集，测点间距为15~20cm，得到一条宽约8m的雷达反射剖面。
采集参数为：采集方式为点测，每扫描采样数为2048，采集时窗为500ns，采用64次迭加。
四． 地质雷达探测成果根据地质雷达在隧道掌子面探测数据图像（见图2）分析，在掌子面前方25米（K35+646—K35+671）内变化如下：在测线中部电磁波反射发育，振幅强,推断为全风化硅质岩、碎石土，松软、泥化、潮湿;测线其余部分反射较为单一,表明岩性与掌子面一致,为强风化硅质岩。
五．综合地质情况分析岩性：岩层产状320∠86°。
图2 岩河隧道左幅K35+646地质雷达探测剖面 左 右构造：受F 10构造影响，硅质岩产状陡并有伴有褶皱，局部有方解石穿插。
水文地质条件：主要为基岩裂隙水,受大气降水控制，此掌子面拱顶有滴水。
根据地质雷达测试结果，并结合掌子面地质情况分析，推断掌子面前方25米范围内的地质情况如图4所示：六．结论及建议1、结论：掌子面K35+646前方25米范围内，位于F 10断裂上盘，主要为强风化硅质岩及硅质灰岩，碎石土状，松软、潮湿、易坍塌。
依据《公路工程地质勘察规范》（TJT064-98）判定（K35+646—K35+671）围岩类别为Ⅱ类。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TerraSIRch SIR-3000用户手册美国地球物理测量系统公司TerraSIRch SIR-3000用户手册 (1)第一部分介绍 (1)1.1仪器配置Unpacking Your System (1)1.2概述General Description (1)硬件连接Hardware Connections (1)第二部分启动和设置TerraSIRch (6)2.1 硬件设置Hardware Setup (6)2.2 系统启动与显示 Boot-Up and Display Screen (8)数据显示窗口 Data Display Windows (9)2.3 系统模式和菜单：概述 System Modes and Menus (10)系统菜单SYSTEM (10)采集菜单COLLECT (12)雷达Radar (12)扫描SCAN (13)增益GAIN (15)信号位置POSITION (16)滤波器FILTERS (17)回放菜单PLAYBACK Menu (18)扫描SCAN (18)处理PROCESS (19)输出菜单OUTPUT Menu (19)显示DISPLAY (19)数据传输Transfer (20)2.4: 命令栏Command Bar (20)参数设置模式In Setup Mode (20)运行模式（In RUN Mode） (22)第三部分TerraSIRch设置采集参数 (24)3.1: 二维采集参数设置 (24)第一步：系统启动 (24)第二步：检查参数 (24)打开参数设置文件 Load SETUP (24)测量轮标定 Survey Wheel Calibration (25)测量轮的缺省设置： (26)检查时间窗口 Check RANGE (27)检查扫描数/单位距离 Check SCN/UNIT (27)检查增益 Check GAIN (28)第三步：资料采集 (28)3.2 TerraSIRch模式下设置参数采集单个文件以做三维测量 (29)第一步：系统启动。
(29)第二步：检查采集参数树下的各个参数。
(29)打开参数设置表 Load SETUP (29)检查测量模式 Check MODE (29)检查时间窗口 Check RANGE (29)检查扫描率 Check RATE (29)检查增益 Check GAIN (30)第三步：采集数据 (30)3.4 点测参数设置Setting Up for Point Data Collection (30)第一步，系统启动。
(30)第二步：检查采集参数树下的各个参数。
(30)打开参数设置表 Load SETUP (30)检查测量模式 Check MODE (30)检查时间窗口 Check RANGE (31)检查扫描率 Check RATE (31)检查增益 Check GAIN (31)检查叠加Check STACKING (31)第三步: 点测测量 (31)第五部分数据传输与文件维护 (32)5.1 通过USB连接线传输数据文件到PC机 (32)5.2 通过外部闪存卡传输数据文件 (32)5.3 通过USB盘、移动硬盘传输数据文件 (33)5.4 删除数据文件 (33)A.1: 系统硬件 (34)附录E: 天线参数列表 (36)E.1: 预设参数 (36)E.2:旧式天线，特殊天线的参数列表 (38)附录G: 在PC机上安装微软ActiveSync软件 (42)第一部分:使PC机能够识别SIR-3000设备。
(42)第二部分:安装微软的ActiveSync (47)第三部分: 配置微软ActiveSync软件 (48)第一部分介绍本手册既适用于地质雷达新用户，也适用于有经验的老用户。
该手册既可作为一本参考书，又可作为一本教材。
无论你是否具有一定的地质雷达使用经验，我们都建议你仔细阅读本手册的每一部分。
地质雷达的理论知识请参考附录F，地球物理参考手册列表。
地质雷达系统使用中遇到问题时，请联系GSSI的技术支持，工作时间为美国东部标准时间星期一到星期五上午9点—下午5点, 联系电话：1-800-524-3011, 或者 (603) 893-1109 (国际)。
1.1仪器配置Unpacking Your System感谢您购买和使用GSSI 公司的TerraSIRch SIR 3000 地质雷达系统（简称SIR-3000）。
包装箱内有一份装箱单，据此清点仪器，如果发现仪器部件在运输过程中缺失或者损坏，请立即联系销售代理，以便我们能及时帮你解决问题。
SIR-3000包含以下几个部件：主机、运输箱、电池两块、室内电源适配器、操作手册。
天线、电缆和室内后处理软件不包括在以上项目中，需要另外购买。
1.2概述General DescriptionSIR-3000为便携式单通道地质雷达，用途广泛。
SIR-3000各组件描述如下。
地质雷达主机外部主要组件：键盘、彩色SVGA显示屏、连接面板、电池插槽、指示灯。
你可以在屏幕上实时地观测探测资料或者回放显示资料。
遮阳板需另外购买，在阳光下查看资料文件利用遮阳板观测效果会更好。
显示屏幕长时间受阳光曝晒，温度会升高并且显示清晰度降低。
电池插槽在主机正下方，所用电池为10.8V Lithium-Ion可充电电池。
充满电后，电池可使用3小时左右。
电池充电方法为：使用选配的电池充电器充电；或者把电池放在主机的电池插槽内，连接室内电源适配器，并使主机处于待机模式。
电池充电时间约4-5个小时。
在使用电池时，请确保盖好电池插槽盖，以免灰尘或者脏东西进入仪器系统内部。
硬件连接Hardware ConnectionsSIR-3000主机背部两排接口和一个记忆卡插槽。
下排位天线/大线接口；顶排接口从左到右依次是：交流电源，串口（ RS232），以太网，USB-B，USB-A，记忆卡插槽。
天线接口Antenna Connector：系统背部有一个19针母口为天线接口，用于连接控制电缆。
天线接口有五个宽度不等的金属槽，以保证仪器电缆和主机连接正确。
·旋转电缆接头（公口）至主机天线接口上的红线处，这样电缆就连接到了地质雷达主机上。
电缆只能用手轻轻地拧紧；不要使用扳手拧，因为它会损坏这些接口部件。
关闭系统电源后，才能连接、拆卸仪器电缆和天线。
连接或者拆卸天线前必需拔掉室内电源，并且从电池插槽中去掉仪器电池。
在SIR-3000处于睡眠（待机）状态下，建议用户不要更换天线。
交流电源AC Power：连接交流电源适配器，可以运行仪器系统。
110-240伏特、47-63赫兹。
串口Serial I/O (RS232) ：这是标准串口，连接通用雷达GPS。
该串口也可以连接结构扫描光学编码器小车（Structure Scan Optical barcode reader cart）。
网络接口Ethernet：利用网络接口，SIR-3000系统可以连接到网络或者其它设备上，用于软件升级。
USB-B和USB-A接口：用于连接各种USB外围设备，如键盘、USB盘。
USB-B口用于软件升级、数据传输。
USB-A口用于外接USB键盘，进行采集操作；或者外接USB 盘、移动硬盘用来传输数据文件。
记忆卡Memory Card：利用闪存卡、USB盘、IBM微硬盘，把数据文件传输并保存到个人计算机上，便于进一步处理分析。
这些存储设备与照相机，MP3播放器，摄像机这些数字装置中的卡类型相同。
数据存储卡的容量完全取决于所选记忆卡的储存容量。
·由于雷达文件有可能为几个兆字节，因此建议使用大容量卡。
·系统打开之前在记忆卡插槽上若没有插入记忆卡，则测量数据文件自动保存在内置卡上。
利用USB盘或者闪存卡把数据文件传输到计算机上。
SIR-3000内置卡容量为1G。
键盘Keypad：在主机面板上的键区有15个按钮和两个指示灯。
注释：Connector Panel—连接面板，Power Indicator Light—电源指示灯，Power —电源，Enter/Arrow Pad —选择健/上下左右键（箭头），Insert Mark —插入标记键Collect Indicator Light—采集指示灯，Run/Stop —运行/停止键，Help —帮助，Function Keys—功能键，Battery Slot—电池槽。
电源Power：当连上电池或交流电时，系统会自动开机，并进入系统主界面。
地质雷达系统SIR-3000主界面上有六个采集模式，按功能键按钮进入相应的模式；在任何一种模式下双击电源按钮，然后再按一次电源按钮后，系统会自动启动并返回到TerraSIRch主界面。
在主界面状态下按电源按钮，SIR-3000地质雷达进入操作系统，建议不要这样操作地质雷达系统；一旦进入系统，有两种方法可以进行，第一种方法关闭电源后重新接通电源，系统进入主界面；第二种方法是在系统中找到SIR-3000采集软件，按选择键Enter返回主界面。
在任何一个模式下点击电源按钮，系统将处于待机状态，随时准备用于探测工作；再按一次电源按钮，系统自动返回先前的模式下。
电池充满后可以待机几周。
彻底关掉系统的唯一方法就是去掉电源。
如果仪器使用电池，当电池功率降低时电源指示灯将发绿光。
（If you are running on battery power, the Power Indicator Light will flash green when you are low on battery power.）。
TerraSIRch SIR-3000主界面选择健/上下左右键Enter/Arrow Pad：这五个按钮位于电源按钮下方。
中间为选择键Enter。
利用这些键可以访问菜单树（menu tree）。
·通过上下键（Up or Down）加亮菜单树下的各菜单选项，左右键（Left Or Right）可以关闭、打开当前的菜单树。
·在某些菜单选项下，点击选择键Enter弹出一个对话框来设置参数。
例如，设置数据采集模式的方法：在Collect→Radar→Mode加亮时按选择键Enter弹出一个对话框，包含三种模式Time（连续测量）、Distance（测量轮测量）、Point(点测)，利用上下键加亮其中一个选项Distance，按Enter键来查看选项的参数情况，按Right(右)箭头确定该选项参数，对话框自动关闭。
插入标记Insert Mark：该按钮位于Enter/Arrow pad下。
●在系统主界面上，点击标记键切换测量单位为米制、英制。
系统会自动记录选定的测量单位，不用每次都选择单位。
