三相三线、四线、五线配电线路区别

三相三线制电路：多是指10KV电压及以上高压线路。

三相三线制，不引出中性线的星型接法和三角形接法。电力系统高

压架空线路一般采用三相三线制，三条线路分别代表a，b，c

（U,V,W）三相。通常在野外看到的输电线路，一回即有三根线（即

三相），三根线可能水平排列，也可能是三角形排列的；对每一相

可能是单独的一根线（一般为钢芯铝绞线），也有可能是分裂线

（电压等级很高的架空线路中，为了减小电晕损耗和线路电抗，采

用分裂导线，多根线组成一相线，一般2-4分裂，在特高压交直流

工程中可能用到6-8分裂），没有中性线，故称三相三线制。

三相交流发电机的三个定子绕组的末端联结在一起，从三个绕组的

始端引出三根火线向外供电、没有中线的三相制叫三相三线制。

大部分供电局为了解决回路带来的问题很多时候B相无电流和电压，充当回路作用。

三相四线制电路：多是指660/380/220低压线路。

三相四线制，在低压配电网中，输电线路一般采用三相四线制，其

中三条线路分别代表A,B,C三相，另一条是中性线N（如果该回路

电源侧的中性点接地，则中性线也称为零线，如果不接地，则从严

格意义上来说，中性线不能称为零线）。在进入用户的单相输电线

路中，有两条线，一条我们称为火线，另一条我们称为零线，零线

正常情况下要通过电流以构成单相线路中电流的回路。而三相系统中，三相平衡时，中性线（零线）是无电流的，故称三相四线制；

在380V低压配电网中为了从380V线间电压中获得220V相间电压而

设N线，有的场合也可以用来进行零序电流检测，以便进行三相供

电平衡的监控。

不论N线（中性线）还是PE线（保护接地线），在用户侧都要采用

重复接地，以提高可靠性。但是，重复接地只是重复接地，它只能

在接地点或靠近接地的位置接到一起，但绝不表明可以在任意位置

特别是户内可以接到一起。这一点一定要切记！

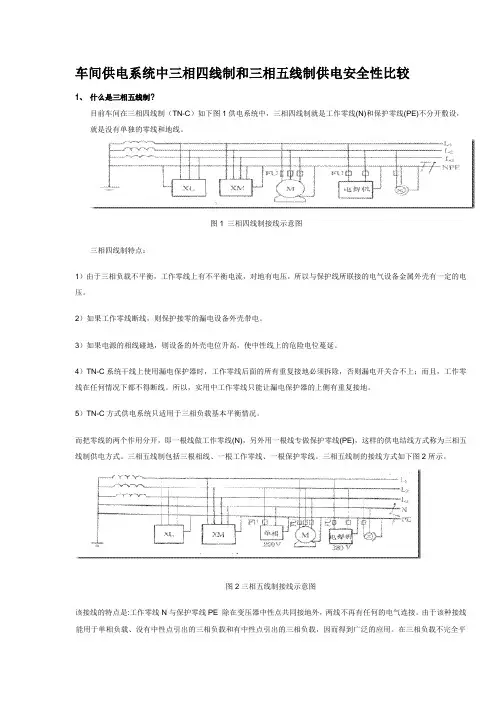

三相五线制电路：三相五线指的是三根相线和一根零线加一根接地

线的配电方式。从安全上考虑目前施工现场基本上都要求采用三相

五线制的配电方式。

三相五线制，是指A、B、C、N和PE线，其中，PE线是保护地线，

也叫安全线，是专门用于接到诸如设备外壳等保证用电安全之用的。PE线在供电变压器侧和N线接到一起，但进入用户侧后绝不能当作

零线使用，否则，发生混乱后就与三相四线制无异了。由于这种混

乱容易让人丧失警惕，可能在实际中更加容易发生触电事故。零线

与PE线的根本区别在于：零线构成回路，PE线仅起保护作用。现

在民用住宅供电已经规定要使用三相五线制，如果你的不是，可以

要求整改。为了安全，要斩钉截铁地要求使用三相五线制！

应用中最好使用标准、规范的导线颜色：A相用黄色，B相用绿色，C相用红色，N线用淡蓝色，PE线用黄绿双色。
