双绞线线序详解

双绞线线序详解

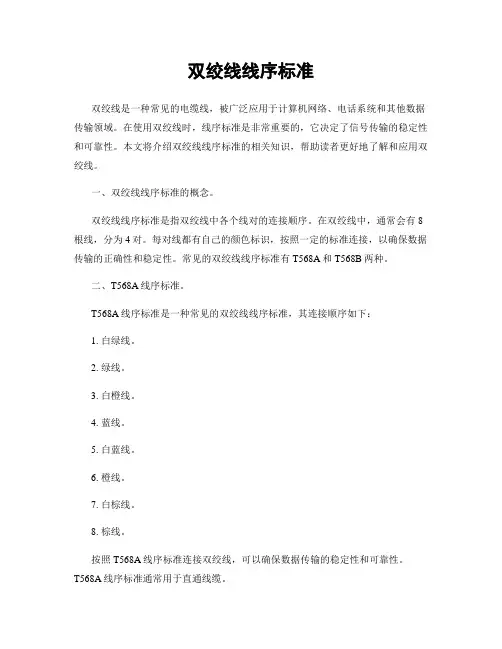

双绞线由4对8芯铜线按照一定的规则绞织而成，每对芯线的颜色各不相同。目前，国际通用的双绞线制作标准有两种，即EIA/TIA568A和EIA/TIA568B。其中T568A的排线顺序为绿白、绿、橙白、蓝、蓝白、橙、棕白、棕，T568B的排线顺序为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕，这些芯线分别对应RJ-45

插头的1～8脚。细心的用户会发现，两种制作标准的区别仅仅在于第1、2、3、6芯线的排列顺序上。根据双绞线两端所遵循的制作标准，可以把双绞线分为直通线和交叉线。其中直通线的两端同时按照T568A或T568B的标准制作而成，而交叉线的一端按照T568A的标准制作，而另一端则按照T568B的标准制作。这样，双绞线的线序就会出现三种类型的排列组合，如表1所示。

以外，其他用途的双绞线基本上都是直通线。

提示：判断RJ-45插头的针脚顺序很简单，将RJ-45插头露出金属针脚的一面朝上，从左到右依次为1～8脚。
