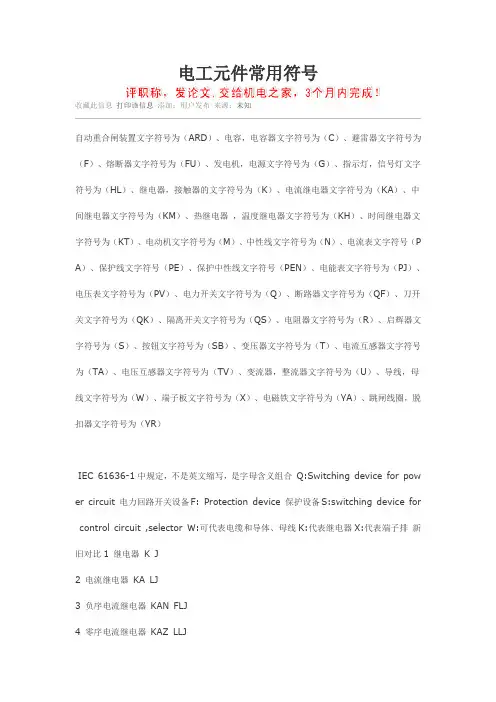

电工元件常用符号收藏此信息打印该信息添加：用户发布来源：未知自动重合闸装置文字符号为（ARD）、电容，电容器文字符号为（C）、避雷器文字符号为（F）、熔断器文字符号为（FU）、发电机，电源文字符号为（G）、指示灯，信号灯文字符号为（HL）、继电器，接触器的文字符号为（K）、电流继电器文字符号为（KA）、中间继电器文字符号为（KM）、热继电器，温度继电器文字符号为（KH）、时间继电器文字符号为（KT）、电动机文字符号为（M）、中性线文字符号为（N）、电流表文字符号（P A）、保护线文字符号（PE）、保护中性线文字符号（PEN）、电能表文字符号为（PJ）、电压表文字符号为（PV）、电力开关文字符号为（Q）、断路器文字符号为（QF）、刀开关文字符号为（QK）、隔离开关文字符号为（QS）、电阻器文字符号为（R）、启辉器文字符号为（S）、按钮文字符号为（SB）、变压器文字符号为（T）、电流互感器文字符号为（TA）、电压互感器文字符号为（TV）、变流器，整流器文字符号为（U）、导线，母线文字符号为（W）、端子板文字符号为（X）、电磁铁文字符号为（YA）、跳闸线圈，脱扣器文字符号为（YR）IEC 61636-1中规定，不是英文缩写，是字母含义组合Q:Switching device for pow er circuit 电力回路开关设备F: Protection device 保护设备S:switching device for control circuit ,selector W:可代表电缆和导体、母线K:代表继电器X:代表端子排新旧对比1 继电器K J2 电流继电器KA LJ3 负序电流继电器KAN FLJ4 零序电流继电器KAZ LLJ5 电压继电器KV YJ6 正序电压继电器KVP ZYJ7 负序电压继电器KVN FYJ8 零序电压继电器KVZ LYJ9 时间继电器KT SJ10 功率继电器KP GJ11 差动继电器KD CJ12 信号继电器KS XJ13 信号冲击继电器KAI XMJ14 继电器KC ZJ15 热继电器KR RJ16 阻抗继电器KI ZKJ17 温度继电器KTP WJ电工之家18 瓦斯继电器KG WSJ19 合闸继电器KCR或KON HJ20 跳闸继电器KTR TJ21 合闸继电器KCP HWJ22 跳闸继电器KTP TWJ23 电源监视继电器KVS JJ24 压力监视继电器KVP YJJ25 电压继电器KVM YZJ26 事故信号继电器KCA SXJ27 继电保护跳闸出口继电器KOU BCJ28 手动合闸继电器KCRM SHJ29 手动跳闸继电器KTPM STJ30 加速继电器KAC或KCL JSJ31 复归继电器KPE FJ32 闭锁继电器KLA或KCB BSJ33 同期检查继电器KSY TJJ34 自动准同期装置ASA ZZQ35 自动重合闸装置ARE ZCJ36 自动励磁调节装置AVR或AAVR ZTL37 备用电源自动投入装置AATS或RSAD BZT38 按扭SB AN39 合闸按扭SBC HA40 跳闸按扭SBT TA41 复归按扭SBre或SBR FA42 试验按扭SBte YA43 紧急停机按扭SBes JTA44 起动按扭SBst QA45 自保持按扭SBhs BA46 停止按扭SBss47 控制开关SAC KK48 转换开关SAH或SA ZK49 测量转换开关SAM CK50 同期转换开关SAS TK51 自动同期转换开关2SASC DTK52 手动同期转换开关1SASC STK53 自同期转换开关SSA2 ZTK54 自动开关QA55 刀开关QK或SN DK56 熔断器FU RD57 快速熔断器FUhs RDS58 闭锁开关SAL BK59 信号灯HL XD60 光字牌HL或HP GP61 警铃HAB或HA JL62 合闸接触器KMC HC63 接触器KM C64 合闸线圈Yon或LC HQ65 跳闸线圈Yoff或LT TQ66 插座XS电工之家67 插头XP68 端子排XT69 测试端子XE70 连接片XB LP71 蓄电池GB XDC72 压力变送器BP YB73 温度变送器BT WDB74 电钟PT75 电流表PA76 电压表PV77 电度表PJ78 有功功率表PPA79 无功功率表PPR80 同期表S81 频率表PF82 电容器C83 灭磁电阻RFS或Rfd Rmc84 分流器RW85 热电阻RT86 电位器RP87 电感（电抗）线圈L88 电流互感器TA CT或LH89 电压互感器TV PT或YH 10KV电压互感器TV SYH35KV电压互感器TV UYH110KV电压互感器TV YYH90 断路器QF DL91 隔离开关QS G92 电力变压器TM B93 同步发电机GS TF94 交流电动机MA JD95 直流电动机MD ZD96 电压互感器二次回路小母线97 同期电压小母线（待并）WST或WVB TQMa,TQMb98 同期电压小母线（运行）WOS`或WVBn TQM`a,TQM`b99 准同期合闸小母线1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线+WC,-WC +KM,-KM101 信号电源小母线+WS,-WS +XM,-XM102 合闸电源小母线+WON,-WON +HM,-HM103 事故信号小母线WFA SYM104 零序电压小母线WVBz。
常用电器符号

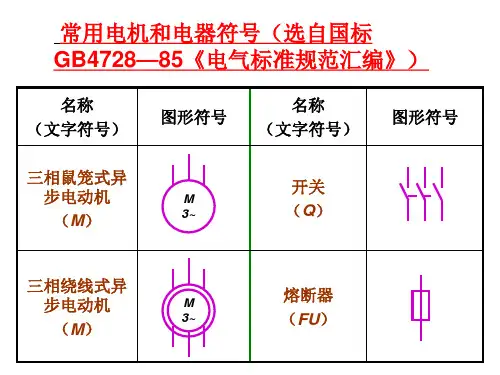

名称 文字符号） （文字符号） 三相鼠笼式异 步电动机 （M） ） 图形符号 名称 文字符号） （文字符号） 开关 （Q） ） 图形符号
M 3~
三相绕线式异 步电动机 （M） ）
M 3~
SB3 SB4 KM1 KM2 KM2 FR2
一台电动机点动 连续运行的控制电路。 一台电动机点动+连续运行的控制电路。 点动 连续运行的控制电路
A B C QS FU FR
~
SB1 SB2 KA
KM KA FR
KA KM
M 3~
SB3
图形 符号
名称 文字符号） （文字符号） 常开延时 闭合 常闭延时 断开
图形 符号
行程 开关 （ST） ）
时间 继电器 （KT） 常开延时 ） 断开 常闭延时 闭合
三相双电机控制电路图
A B C QS
FU1 KM1 FR1 M1 3~
FU2 KM2 FR2 M2 3~
SB1 SB 2 KM2 KM1 KM1 FR1
熔断器 （FU） ）
名称 文字符号） （文字符号） 常开 触点 常闭 触点 热 元件 常闭 触点
图形 符号
名称 文字符号） （文字符号） 接触器及继电器 吸引线圈 常开 主触点 交流 常开辅 接触器 助触点 （KM） ） 常闭辅 助触点
图形 符号
按钮 （SB） ）
热继 电器 （FR） ）
名称 文字符号） （文字符号） 中间 继电器 （KA） ） 常开 触点 常闭 触点 常开 触点 常闭 触点
常见电气元件图形符号、文字符号一览表[1]
![常见电气元件图形符号、文字符号一览表[1]](https://img.taocdn.com/s3/m/b5df97e98bd63186bcebbc42.png)
附录一常见元件图形符号、文字符号一览表1.温度控制器 JR2.电压互感器 YH3.电流互感器低压TA 高压LH4.熔断器低压FU 高压 RD5.合闸按钮 HA6.跳闸按钮 TA7.开关柜的电压母线a相 YMa8.避雷器 F9.温度继电器 WJ10.低压断路器 QF11.功率表 W12.转换开关进线柜SV 电容柜SC13.自控仪 ZKY14.功率因数表 COS15.热继电器 FR16.接触器 KM17.绿色灯 HG18.红色灯 HR19.序号元件名称新符号旧符号1 继电器 K J2 电流继电器 KA LJ3 负序电流继电器 KAN FLJ4 零序电流继电器 KAZ LLJ5 电压继电器 KV YJ6 正序电压继电器 KVP ZYJ7 负序电压继电器 KVN FYJ8 零序电压继电器 KVZ LYJ9 时间继电器 KT SJ10 功率继电器 KP GJ11 差动继电器 KD CJ12 信号继电器 KS XJ13 信号冲击继电器 KAI XMJ14 中间继电器 KC ZJ15 热继电器 KR RJ16 阻抗继电器 KI ZKJ17 温度继电器 KTP WJ18 瓦斯继电器 KG WSJ19 合闸继电器 KCR或KON HJ20 跳闸继电器 KTR TJ21 合闸位置继电器 KCP HWJ22 跳闸位置继电器 KTP TWJ23 电源监视继电器 KVS JJ24 压力监视继电器 KVP YJJ25 电压中间继电器 KVM YZJ26 事故信号中间继电器 KCA SXJ27 继电保护跳闸出口继电器 KOU BCJ28 手动合闸继电器 KCRM SHJ29 手动跳闸继电器 KTPM STJ30 加速继电器 KAC或KCL JSJ31 复归继电器 KPE FJ32 闭锁继电器 KLA或KCB BSJ33 同期检查继电器 KSY TJJ34 自动准同期装置 ASA ZZQ35 自动重合闸装置 ARE ZCJ36 自动励磁调节装置 AVR或AAVR ZTL37 备用电源自动投入装置 AATS或RSAD BZT38 按扭 SB AN39 合闸按扭 SBC HA40 跳闸按扭 SBT TA41 复归按扭 SBre或SBR FA42 试验按扭 SBte YA43 紧急停机按扭 SBes JTA44 起动按扭 SBst QA45 自保持按扭 SBhs BA46 停止按扭 SBss47 控制开关 SAC KK48 转换开关 SAH或SA ZK49 测量转换开关 SAM CK50 同期转换开关 SAS TK51 自动同期转换开关 2SASC DTK52 手动同期转换开关 1SASC STK53 自同期转换开关 SSA2 ZTK54 自动开关 QA55 刀开关 QK或SN DK56 熔断器 FU RD57 快速熔断器 FUhs RDS58 闭锁开关 SAL BK59 信号灯 HL XD60 光字牌 HL或HP GP61 警铃 HAB或HA JL62 合闸接触器 KMC HC63 接触器 KM C64 合闸线圈 Yon或LC HQ65 跳闸线圈 Yoff或LT TQ66 插座 XS67 插头 XP68 端子排 XT69 测试端子 XE70 连接片 XB LP71 蓄电池 GB XDC72 压力变送器 BP YB73 温度变送器 BT WDB74 电钟 PT75 电流表 PA76 电压表 PV77 电度表 PJ78 有功功率表 PPA79 无功功率表 PPR80 同期表 S81 频率表 PF82 电容器 C83 灭磁电阻 RFS或Rfd Rmc84 分流器 RW85 热电阻 RT86 电位器 RP87 电感（电抗）线圈 L88 电流互感器 TA CT或LH89 电压互感器 TV PT或YH10KV电压互感器 TV SYH35KV电压互感器 TV UYH110KV电压互感器 TV YYH90 断路器 QF DL91 隔离开关 QS G92 电力变压器 TM B93 同步发电机 GS TF94 交流电动机 MA JD95 直流电动机 MD ZD96 电压互感器二次回路小母线97 同期电压小母线（待并） WST或WVB TQMa,TQMb98 同期电压小母线（运行） WOS`或WVBn TQM`a,TQM`b99 准同期合闸小母线 1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线 +WC,-WC +KM,-KM101 信号电源小母线 +WS,-WS +XM,-XM102 合闸电源小母线 +WON,-WON +HM,-HM103 事故信号小母线 WFA SYM104 零序电压小母线 WVBz105 厂用低压小母线 WVBU电路图符号：AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关 Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预报音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPAYA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1BK液位测量传感器 BL温度测量传感器 BHBM配电房电工符号大全：常用电气符号大全电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM 功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线,电缆,母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL 空气调节器 EV电加热器加热元件 EE 感应线圈,电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK 液位测量传感器 BL温度测量传感器 BH,BM。
常用开关触点符号
P
鼓风机
CR/SSR
电磁继电器接点
溢流阀（内压）/溢流阀
截止阀
C Nn
插头
LS
限位开关
溢流阀（外压）
手动阀
ZNV
变频器
PHB
光电感应开关
溢流阀（先导）
电磁阀
+ELn
传感器 a
PXS
磁点开关
卸荷阀
换向阀（常闭）/电磁阀（常闭）
-EL
n
传感器 b
SOL
电磁阀接点
调速阀
换向阀（常开）/电磁阀（常通）

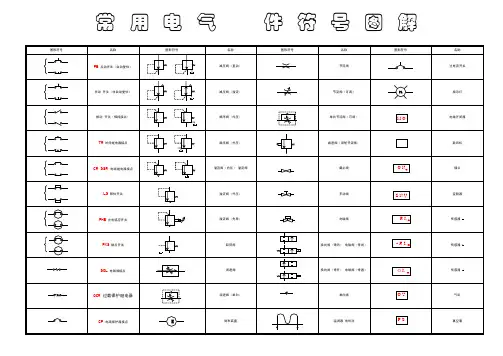

常 用 电 气 部 件 符 号 图 解
图形符号 名称 图形符号 名称 图形符号 名称 图形符号 名称
PB
点动开关（自动复位）
减压阀（直动）
节流阀
过电流开关
长动 开关（非自动复位）
减压阀（溢流）
节流阀（可调）
PL
指示灯
拨动 开关（保持接点）
顺序阀（内压）
单向节流阀（可调）
MC
电磁开闭器
TR
时间继电器接点
OL
n
传感器 c
OCR 过载保护继电器
调速阀（单向）
单向阀
CY
气缸
CP
电路保护器接点
BK
刹车装置
温调器/电热对
PS
真空表
继电器常用符号

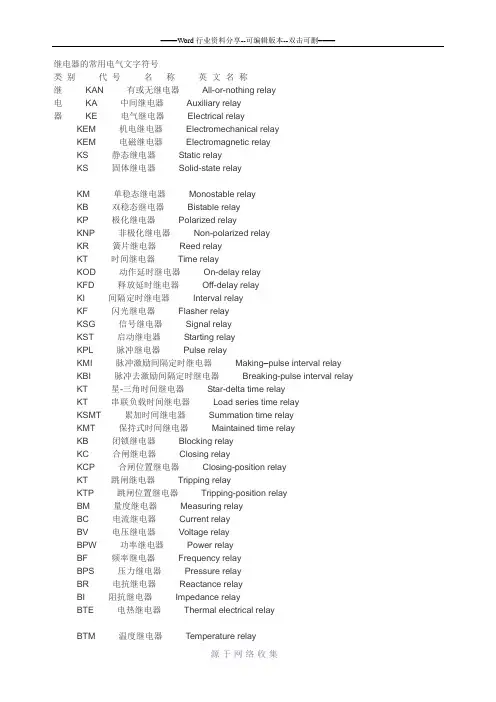

继电器的常用电气文字符号类别代号名称英文名称继 KAN 有或无继电器 All-or-nothing relay电 KA 中间继电器 Auxiliary relay器 KE 电气继电器 Electrical relayKEM 机电继电器 Electromechanical relayKEM 电磁继电器 Electromagnetic relayKS 静态继电器 Static relayKS 固体继电器 Solid-state relayKM 单稳态继电器 Monostable relayKB 双稳态继电器 Bistable relayKP 极化继电器 Polarized relayKNP 非极化继电器 Non-polarized relayKR 簧片继电器 Reed relayKT 时间继电器 Time relayKOD 动作延时继电器 On-delay relayKFD 释放延时继电器 Off-delay relayKI 间隔定时继电器 Interval relayKF 闪光继电器 Flasher relayKSG 信号继电器 Signal relayKST 启动继电器 Starting relayKPL 脉冲继电器 Pulse relayKMI 脉冲激励间隔定时继电器 Making–pulse interval relay KBI 脉冲去激励间隔定时继电器 Breaking-pulse interval relay KT 星-三角时间继电器 Star-delta time relayKT 串联负载时间继电器 Load series time relayKSMT 累加时间继电器 Summation time relayKMT 保持式时间继电器 Maintained time relayKB 闭锁继电器 Blocking relayKC 合闸继电器 Closing relayKCP 合闸位置继电器 Closing-position relayKT 跳闸继电器 Tripping relayKTP 跳闸位置继电器 Tripping-position relayBM 量度继电器 Measuring relayBC 电流继电器 Current relayBV 电压继电器 Voltage relayBPW 功率继电器 Power relayBF 频率继电器 Frequency relayBPS 压力继电器 Pressure relayBR 电抗继电器 Reactance relayBI 阻抗继电器 Impedance relayBTE 电热继电器 Thermal electrical relayBTM 温度继电器 Temperature relayBSC 突变继电器 Sudden-change relayBG 气体继电器 Gas relayBPC 比率继电器 Percentage relayBP 保护继电器 Protection relayBDF 差动继电器 Differential relayBDR 方向继电器 Directional relayBDS 距离继电器 Distance relayPE 保护装置 Protection equipmentPS 保护系统 Protection systemUP 单元保护 Unit protectionNP 非单元保护 Non-unit protectionPSP 分相保护 Phase segregated protectionNSP 不分相保护 Non-phase segregated protection保 MP 主保护 Main protection护 BUP 后备保护 Back-up protection及 CLBP 电路近后备保护 Circuit local backup protection保 SLBP 变电站近后备保护 Substation local backup protection 护 RBP 远后备保护 Remote backup protection装 BFP 断路器失灵保护 Breaker failure protection置 STP 备用保护 Standby protectionISP 瞬时保护 Instantaneous protectionDLP 延时保护 Delayed protectionDRP 方向保护 Directional protectionDCP 方向比较保护 Directional comparison protectionDEP 接地方向保护 Directional earth-fault protectionPDP 功率方向保护 Power directional protectionPP 纵联保护 Pilot protectionPWP 导引线保护 Pilot wire protectionPLCP 电力线载波保护 Power-line-carrier protectionMLP 微波纵联保护 Microwave link protectionOLP 光纤纵联保护 Optical link protection。
热继电器主电路符号
热继电器主电路符号简介热继电器是一种常用的电器保护设备，广泛应用于电气控制系统中。
热继电器主要由控制电路和主电路两部分组成，本文将重点介绍热继电器主电路符号。
热继电器主电路符号符号是用来表示电路元件及其连接关系的图形表示方式，热继电器主电路符号用于显示热继电器在电气控制系统中的位置和连接方式。
热继电器主电路符号通常由以下几个部分组成：1. 热继电器线圈符号热继电器线圈符号用于表示热继电器的线圈部分，通常用一个带有箭头的弯曲线段表示。
其中箭头指向的方向表示线圈的通电方向。
示例：通电时箭头指向线圈的右边；断电时箭头指向线圈的左边。
2. 热继电器触点符号热继电器触点符号用于表示热继电器的触点部分，触点是用来控制电流流动的部分。
常见的热继电器触点符号有两种：常开触点和常闭触点。
•常开触点：常开触点表示在热继电器线圈未通电时，触点处于打开状态，电流无法通过。
常开触点通常用一根从线圈上延伸的直线表示。
•常闭触点：常闭触点表示在热继电器线圈未通电时，触点处于闭合状态，电流可以通过。
常闭触点通常用一根从线圈上延伸的直线并在末端加一个斜线表示。
示例：常开触点使用不带斜线的直线表示；常闭触点使用带斜线的直线表示。
3. 热继电器主电路符号连接方式热继电器主电路符号的连接方式主要用于表示热继电器与其他元件之间的连接关系。
常见的热继电器连接方式有以下几种：•直接控制：热继电器直接控制其他元件，例如，热继电器控制电动机启停。
•并联控制：多个热继电器并联控制一个或多个元件，例如，多个热继电器并联控制多台电动机。
•串联控制：多个热继电器串联控制一个或多个元件，例如，多个热继电器串联控制电源的接通和断开。
•级联控制：多个热继电器级联控制一个或多个元件，其中一个热继电器的触点作为下一个热继电器的控制信号，例如，多级热继电器温度保护控制。
示例符号下面是几个常见的热继电器主电路符号示例：在上述示例中，可以看到热继电器线圈、常开触点和常闭触点的图形表示。
常用低压电器图形符号及文字符号
接触器线圈，常开常闭主触点，常开常闭辅助触点电磁式继电器的图形符号时间继电器的图形符号热继电器的图形符号速度继电器的图形符号按钮的图形符号行程开关的图形符号接近开关的图形符号刀开关的图形符号低压断路器的图形符号熔断器的图形符号电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK 液位测量传感器BL温度测量传感器 BHBM。
各种继电器图形符号及其作用、特点
6.2.4 继电器在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。
在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。
这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器。
继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。
一般来说，继电器由承受机构、中间机构和执行机构三部分组成。
承受机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控制目的。
继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作用，其触点容量较小。
所以，通常接在控制电路中用于反映控制信号，而不能像接触器那样直接接到有一定负荷的主回路中。
这也是继电器与接触器的根本区别。
继电器的种类很多，按它反映信号的种类可分为电流、电压、速度、压力、温度等；按动作原理分为电磁式、感应式、电动式和电子式；按动作时间分为瞬时动作和延时动作。
电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。
下面介绍几种常用的继电器。
1. 中间继电器中间继电器是用来转换和传递控制信号的元件。
他的输入信号是线圈的通电断电信号，输出信号为触点的动作。
它本质上是电压继电器，但还具有触头多（多至六对或更多）、触头能承受的电流较大（额定电流5A～10A）、动作灵敏（动作时间小于0.05s）等特点。
中间继电器的图形符号如图6.28所示，其文字符号用KA表示。
中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。
选用时要注意线圈的电压种类和规格应和控制电路相一致。
所有常用电气元件图形符号
.所有常用电气元件图形符号原理、接线图图形符号欠流继电器线圈KI过流继电器线圈KI过压继电器线圈欠压继电器线圈动断(常闭)触点KMKIKVKA动合(常开)触点或KMKIKVKA接触器的主触点KM延时闭合的动合(常开)触点继电器线圈KA接触器线圈KM.温度开关液位开关行程开关的常开触点SQSQ行程开关的常闭触点×××QF延时断开的动断常闭)触点或动合(常开)按钮SB动断(常闭)按钮SB ×QF熔断器FU.热继电器的热元件电 钟电流表A电压表V电度表kwhQSFR热继电器常闭触点FR三级熔断器式隔离开关QS电流互感器或TA电压互感器或TV电感器电容器一般符号或电阻器的一般符号或电嗽叭电铃或蜂鸣器或信号灯可变电阻器滑线式电阻器滑动触点电位器压敏电阻器注:U可用V代替热敏电阻器注:Q可用t°代替极性电容器或光敏电阻电动机M接 地接机壳或放大器或桥式全波整流器加热元件可变电容器具有两个电极的压电晶体发光二极管一般符号半导体二极管一般符号或单向击穿二极管双向击穿二极管光 电 池气功或液压操作变换器同轴电缆屏蔽电缆导线的连导线的不连接端子插头和插座三个独立绕组 3 或三角形连接的三相绕组星形连接的三相绕组中性点引出的星形 连接的三相绕组三相串励换向器电动机三相绕线转子异步电动机双绕组变压器或三绕组变压器或自耦变压器或电抗 器或安装图图形符号避 雷 针热 电 器或天线一般符号无线电的一般符号动力或动力—照明配电箱 注：需要时符号可标示电流种类符号屏、台、箱、柜一般符号照明配电箱(屏)注：需要时允许涂红信号板、信号箱（屏）阀的一般符号电 滋 阀按钮一般符号注：若不混淆、小圆允许涂墨单相插座暗装的单相插座密闭(防水)的单相插座带接地插孔的单相插座暗装的单相插座密闭(防水)的单相插座带接地插孔的三相插座暗装的带接地插孔的三相插座开关的一般符号单极开关暗装的单极开关双极开关暗装的双极开关单极接线开关单极双控接线开关单极限时开关双控开关(单极三线)电流表电压表无功电流表功率表无功率表相位表频率表。
电气行业常用二次回路符号图解大全
电气行业常用二次回路符号图解大全
普通接地
熔断器
动合触点（常开触点）
动断触电（常闭触点）
延时闭合的动合触点
延时闭合的动断触点
热继电器的动断触点
动合按钮开关
动断按钮开关
继电器或接触器线圈
热继电器线圈
电流互感器
仪表的一般符号
等的一般符号
电阻的一般符号
插接件
接通的连接片
断路器
隔离开关
负荷开关
接触器动合触头
接触器动断触头
半导体二极管
电容器的一般符号
熔断器式隔离开关
熔断器式负荷开关
避雷器
旋钮开关
三相变压器
接地开关
电容器组
双绕组变压器
三绕组变压器
电抗器
电度表
无功电度表
功率表
频率表
蜂鸣器
电铃的一般符号
电喇叭
无功功率表
功率因数表
电流表
电压表
储能电机
三级断路器
三级接触器
三级隔离开关
三级负荷开关
三相热继电器。
电路图基础知识入门符号
一、电压、电流、电池的图形符号二、信号灯、信号器件、按钮、旋钮开关和测量仪表的图形符号三、负载开关的图形符号四、熔断器的图形符号五、继电器、接触器、接触器触点和操作器件的图形符号六、开关触点的图形符号七、敏感开关和传感器的图形符号八、电磁离合器、电磁制动器、电磁吸盘的图形符号九、避雷器、导线、连接器件和接地的图形符号十、电动机和变压器的图形符号十一、电子元器件的图形符号十二、常见电路的符号字母AA T 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预报音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAY A电动执行器YE照明灯(发光器件) EL 空气调节器EV电加热器加热元件EE 感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器B 压力变换器BP温度变换器BT速度变换器BV液位测量传感器BL温度测量传感器BHBM。
低压电器图形符号及文字符号大全
低压电器图形符号及文字符号大全接触器线圈、常开常闭主触点和常开常闭辅助触点是电磁式继电器的基本组成部分。
它们在电路中起到开关的作用。
电磁式继电器的图形符号是一个矩形，内部有一个斜线和一个三角形。
斜线表示电磁铁，三角形表示机械触点。
时间继电器的图形符号是一个矩形，内部有一个钟表和一个三角形。
钟表表示时间延迟，三角形表示机械触点。
热继电器的图形符号是一个矩形，内部有一个波浪线和一个三角形。
波浪线表示热量，三角形表示机械触点。
速度继电器的图形符号是一个矩形，内部有一个箭头和一个三角形。
箭头表示速度，三角形表示机械触点。
按钮的图形符号是一个圆形，内部有一个加号或减号。
加号表示开关，减号表示断开。
行程开关的图形符号是一个矩形，内部有一个斜线和一个弯曲的线。
斜线表示运动方向，弯曲的线表示机械触点。
接近开关的图形符号是一个矩形，内部有一个箭头和一个圆形。
箭头表示探测方向，圆形表示机械触点。
刀开关的图形符号是一个矩形，内部有一个竖线和一个斜线。
竖线表示通电，斜线表示断电。
低压断路器的图形符号是一个矩形，内部有一个斜线和一个弯曲的线。
斜线表示断电，弯曲的线表示机械触点。
熔断器的图形符号是一个矩形，内部有一个波浪线和一个弯曲的线。
波浪线表示热量，弯曲的线表示机械触点。
电路图常用符号包括AC交流电、DC直流电、FU熔断器、G发电机、M电动机、HG绿灯、HR红灯、HW白灯、KP光字牌、K继电器、KA(NZ)电流继电器(负序零序)、KD差动继电器、KF闪光继电器、KH热继电器、KM中间继电器、KOF 出口中间继电器、KS信号继电器、KT时间继电器、KV(NZ)电压继电器(负序零序)、KR干簧继电器、KI阻抗继电器、KW(NZ)功率方向继电器(负序零序)、KM接触器、KA瞬时继电器、瞬时有或无继电器、交流继电器、KV电压继电器、L线路、QF断路器、QS隔离开关、T变压器、TA电流互感器、TV电压互感器、W直流母线、YC合闸线圈、YT跳闸线圈、PQS有功无功视在功率、EUI电动势电压电流、SE实验按钮、SR复归按钮、f频率等。
常用继电器文字符号表
常用开关、连接片、小母线文字符号表
序 号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 名称 断路器 隔离开关 刀开关 负荷开关 控制开关 选择开关 接触开关 转换开关 转换开关（联动开 关） 行程开关 实验开关 同期开关 手动同期开关 换相开关 复位开关 音响解除按钮 熔断器 信号灯 红灯 绿灯 白灯 蜂鸣器 文字符号 新符号 QF QS QK QL SA SA SB ST SG SP SE SSY SSYH QS SR SCL FU HL HR HG HW HB 旧符号 DL G DK FK KK XK AK ZK BK XK SA TDK STK HXK FA YJA RD XD HD LD BD EM 序 号 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 名称 电笛 电铃 光字牌 接线柱 连接片 切换片 插头 插座 端子排 测试插孔 小母线 控制母线 信号母线 闪光母线 告警母线 低压母线 事故音响母线 文字符号 新符号 HW HA HP X XB XS XP XS XT XJ WG WB WS 、()(+)700 WF、M100 WW、M709 M710 WLV WFA 1M708 M XM SM YBM BPM 1SYM 2SYM LP QP 旧符号 DD DL GP
各种继电器图形符号及其作用、特点
6.2.4 继电器在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。
在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。
这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器。
继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。
一般来说，继电器由承受机构、中间机构和执行机构三部分组成。
承受机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控制目的。
继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作用，其触点容量较小。
所以，通常接在控制电路中用于反映控制信号，而不能像接触器那样直接接到有一定负荷的主回路中。
这也是继电器与接触器的根本区别。
继电器的种类很多，按它反映信号的种类可分为电流、电压、速度、压力、温度等；按动作原理分为电磁式、感应式、电动式和电子式；按动作时间分为瞬时动作和延时动作。
电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。
下面介绍几种常用的继电器。
1. 中间继电器中间继电器是用来转换和传递控制信号的元件。
他的输入信号是线圈的通电断电信号，输出信号为触点的动作。
它本质上是电压继电器，但还具有触头多（多至六对或更多）、触头能承受的电流较大（额定电流5A～10A）、动作灵敏（动作时间小于0.05s）等特点。
中间继电器的图形符号如图6.28所示，其文字符号用KA表示。
中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。
选用时要注意线圈的电压种类和规格应和控制电路相一致。
常用低压电器符号
常用低压电器符号
一、F：保护类器件
1、FU：熔断器
二、Q：开关器件
1、QS：刀开关
2、QF：断路器
三、K：接触器、继电器
一)、KM：接触器
二）、继电器
1、电磁继电器
1）、KA：中间继电器
2）、KI：过电流继电器
3）、KV：电压继电器
2、KT：时间继电器
3、FR：热过载继电器
四、T：变压器
1、TA：互感器
2、TC：电力变压器
3、自耦变压器
五、S：控制回路中的开关器件
1、SA：转换开关
2、SB：按钮
3、扭子开关
4、SQ：行程开关
5、SP：压力开关
6、ST：温度开关
7、SL：液位开关
六、H：指示器件
1、HA：蜂鸣器
2、HL：指示灯
●EL：信号灯，图形符号与HL相同。
七、R：电阻器
1、RP电位器
▲X：端子
▲M：三相鼠笼式异步电动机
▲DT：电磁阀。
电流继电器工作原理及符号
电流继电器工作原理及符号
一、引言
电流继电器是一种常用的电力控制器件，用于控制大电流的开关动作。
本文将
介绍电流继电器的工作原理和常见的符号表示。
二、电流继电器工作原理
电流继电器通过电磁吸合和释放实现对电路的控制。
其主要由电磁系统、机械
系统和触点系统组成。
1. 电磁系统
电流继电器内部包含一只线圈，通电时线圈产生磁场，吸引铁芯，使得机械系
统运动。
2. 机械系统
机械系统通过对电磁吸合力的作用，实现触点的开合动作。
当线圈通电时，机
械系统闭合触点；线圈断电时，机械系统打开触点。
3. 触点系统
触点系统是电流继电器的核心部分，通过触点的闭合和断开实现对电路的控制。
触点闭合时，电路通电；触点断开时，电路断电。
三、电流继电器符号表示
电流继电器在电气图纸中常用标准符号来表示。
其基本符号如下：
电流继电器符号
电流继电器符号
上图中，符号的左侧为线圈，右侧为触点。
线圈通电时，触点闭合；线圈断电时，触点断开。
四、总结
电流继电器是一种重要的电力控制器件，具有广泛的应用。
本文简要介绍了电
流继电器的工作原理和符号表示，希望能够帮助读者更好地理解和应用电流继电器。
