螺栓连接紧固原理介绍
螺栓的工作原理
螺栓的工作原理
螺栓是一种常见的紧固连接件,它的工作原理主要基于摩擦力和受力分配的原理。
下面是螺栓的工作原理的解释:
螺栓由两部分组成:带有螺纹的螺杆和螺帽。
螺纹是一种螺旋形状的转动表面,可以使螺栓和螺帽通过转动相互连接,并且可以通过旋转调节紧固力。
螺纹的工作原理是利用扭矩产生摩擦力。
当我们旋转螺杆和螺帽时,螺杆的螺纹会进入螺帽的螺纹槽中,两者之间的接触面产生摩擦力。
通过增大旋转力矩,摩擦力也会增大,直到达到一定程度,螺杆和螺帽之间的紧密连接就会形成。
螺栓通过受力分配来承载扭矩和拉力。
螺纹接合后,当施加扭矩时,螺栓会受到扭矩的作用,而产生拉力。
这种拉力会将连接的零部件牢固地固定在一起。
螺栓的拉力通常是沿着螺栓轴线方向,对连接件产生压力,确保其不会松动或分离。
螺栓的工作原理也与螺栓和螺帽之间的预紧力有关。
预紧力是施加在螺栓上的额外力,用来增加连接的摩擦力,并确保连接的牢固性。
预紧力的大小会直接影响螺栓的紧固力和连接的可靠性。
综上所述,螺栓的工作原理是基于摩擦力和受力分配的原理。
通过螺纹的旋转和受力分配,螺栓可以实现紧固连接,确保连结的稳固性和可靠性。
螺栓连接紧固原理介绍共23页文档
12/22
三、螺栓紧固方法
螺栓紧固顺序原则
按先中间、后两边、对角、顺时针方向依次、分阶段紧固 一般分两段紧固:第一步拧50%左右的力矩;第二步拧100%的力矩 螺栓末端应露出螺母外1~3个螺距
642 1 357
1
3
4
2
15
3
62
4
1 6
4
3 5
2
2
6
4
9
1
8
螺栓生锈拧不开的情况:
喷WD-40,等半小时后,喷雾会渗透到螺栓中间溶解锈块
其他方法:震动、润滑、火烤、电钻
螺栓滑牙拧不开的情况:
可用腐蚀性溶液,把螺栓慢慢腐蚀掉,如稀硫酸、盐酸
金属用酸,塑料用碱
16/22
四、螺栓使用注意事项
6、螺栓使用常见误区
①以粗代细: 一些重要联接件,如传动轴、飞轴等,其螺栓多用细牙螺纹 细牙螺栓螺距和外角较小,具有强度高、自锁性能好等优点, 承受冲击、振动和交换载荷的能力强 用粗牙螺栓代用后,易松动或脱、拆断,造成事故
②孔隙不配: 承受横向载荷和剪切力作用的螺栓(如传动轴螺栓、飞轮螺 栓),它们与螺栓孔的配合为过渡配合,装配应结实可靠,又 能承受侧向力 在装配中若不注意检查,螺栓与螺栓孔之间出现较大间隙时仍 然安装,结果有可能发生螺栓松动或切断事故
17/22
四、螺栓使用注意事项
6、螺栓使用常见误区
③加厚螺母: 错误观点:加厚螺母可以增加螺纹的工作圈数,从而提高联接 件的可靠性 其实螺母越厚,各圈螺纹间的载荷分布越不均匀,越容易导致 连接件松动
+/- oC
压力
侧向应力
没有压紧力
10/22
螺栓的原理
螺栓的原理
螺栓是一种常见的紧固件,它的原理和作用在工程领域中起着至关重要的作用。
螺栓的原理主要包括受力分析、摩擦力和螺纹原理。
首先,我们来看螺栓的受力分析。
螺栓在使用过程中主要受到拉力和剪力的作用。
拉力是指螺栓在紧固时所受到的拉伸力,而剪力则是指螺栓在受力时所受到的剪切力。
在实际工程中,螺栓通常用于连接两个或多个零件,通过受力分析可以确定螺栓的尺寸和材料,以确保其在使用过程中能够承受所需的力。
其次,摩擦力也是螺栓原理中的重要部分。
在螺栓的紧固过程中,由于螺纹的
摩擦力,螺栓会产生预紧力,从而使连接的零件产生压力,实现紧固效果。
同时,摩擦力还可以防止螺栓在使用过程中发生松动,保证连接的可靠性。
最后,螺纹原理也是螺栓原理的关键。
螺纹是螺栓的重要组成部分,它通过螺
旋结构使得螺栓能够实现旋转运动,从而实现紧固和松开的功能。
螺纹的设计和加工对螺栓的性能有着重要的影响,合理的螺纹结构可以提高螺栓的紧固效果和使用寿命。
总的来说,螺栓的原理涉及到受力分析、摩擦力和螺纹原理。
通过对这些原理
的深入理解,我们可以更好地选择和使用螺栓,确保工程结构的安全和可靠性。
同时,对螺栓原理的研究也有助于提高螺栓的设计和制造水平,推动工程技术的发展。

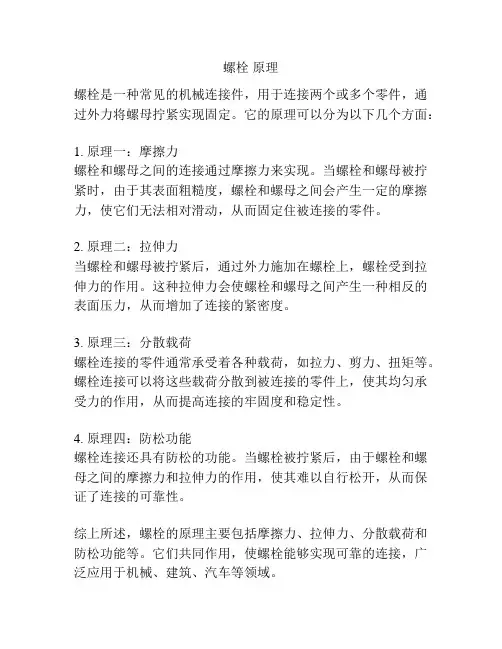

螺栓 原理
螺栓原理
螺栓是一种常见的机械连接件,用于连接两个或多个零件,通过外力将螺母拧紧实现固定。
它的原理可以分为以下几个方面:
1. 原理一:摩擦力
螺栓和螺母之间的连接通过摩擦力来实现。
当螺栓和螺母被拧紧时,由于其表面粗糙度,螺栓和螺母之间会产生一定的摩擦力,使它们无法相对滑动,从而固定住被连接的零件。
2. 原理二:拉伸力
当螺栓和螺母被拧紧后,通过外力施加在螺栓上,螺栓受到拉伸力的作用。
这种拉伸力会使螺栓和螺母之间产生一种相反的表面压力,从而增加了连接的紧密度。
3. 原理三:分散载荷
螺栓连接的零件通常承受着各种载荷,如拉力、剪力、扭矩等。
螺栓连接可以将这些载荷分散到被连接的零件上,使其均匀承受力的作用,从而提高连接的牢固度和稳定性。
4. 原理四:防松功能
螺栓连接还具有防松的功能。
当螺栓被拧紧后,由于螺栓和螺母之间的摩擦力和拉伸力的作用,使其难以自行松开,从而保证了连接的可靠性。
综上所述,螺栓的原理主要包括摩擦力、拉伸力、分散载荷和防松功能等。
它们共同作用,使螺栓能够实现可靠的连接,广泛应用于机械、建筑、汽车等领域。
螺栓连接方式
螺栓连接方式1. 引言螺栓连接是一种常见的连接方式,广泛应用于工程领域。
它通过螺纹的转动和摩擦力来实现零件的紧固,具有结构简单、拆卸方便、可重复使用等特点。
本文将全面、详细、完整地探讨螺栓连接方式的原理、分类、设计要点以及常见问题等内容。
2. 原理螺栓连接是利用螺纹的力学原理来实现零件的紧固。
通过给定的预紧力,使螺栓受到拉力,从而达到紧固效果。
其原理主要包括以下几个方面:2.1 螺纹力学原理螺纹连接的紧固力主要是由于螺纹摩擦力和剪切力之间的相互作用。
当螺纹受到外力作用时,螺纹的摩擦力会产生一个抵抗力矩,使得零件之间产生压紧力,从而实现紧固效果。
2.2 摩擦系数螺纹连接的紧固力大小与摩擦系数有关。
摩擦系数的大小会直接影响紧固力的大小。
在设计螺栓连接时,需要考虑材料的表面粗糙度以及润滑剂的使用,以获得合适的摩擦系数。
2.3 预紧力预紧力是螺栓连接中一个重要的参数。
通过对螺栓进行预紧力的施加,可以使螺纹间产生压力,从而增加紧固力并提高连接的可靠性。
合理选择预紧力的大小,是螺栓连接设计中需要考虑的重要因素之一。
3. 分类螺栓连接方式根据不同的特点和应用场景,可以分为以下几类:3.1 螺纹连接螺纹连接是最常见的一种螺栓连接方式。
它包括内螺纹连接和外螺纹连接两种形式。
内螺纹连接主要用于连接螺纹孔,外螺纹连接主要用于连接螺纹柱。
3.2 键连接键连接是一种将两个零件通过键和键槽相互连接的方式。
它可以提供较大的刚性和承载能力,常用于承受大功率和高转速的传动轴。
3.3 弹性连接弹性连接是指通过弹性元件将两个零件连接起来的方式。
其优点是具有一定的缓冲和减震能力,可以在两个零件之间起到阻尼的作用。
3.4 焊接连接焊接连接是指通过焊接工艺将两个零件连接起来的方式。
它具有高强度和永久性连接的特点,常用于承受较大载荷和振动的结构部件。
4. 设计要点在进行螺栓连接的设计时,需要考虑以下几个要点:4.1 螺纹尺寸合理选择螺纹的尺寸和螺距,可以根据连接的要求和零件的材料性能,来确定螺纹的尺寸,以保证连接的可靠性和承载能力。
螺栓紧固计算公式
螺栓紧固计算公式螺栓紧固是机械连接中常见的一种方式,它通过螺纹副的摩擦力将两个或多个零件连接在一起。
在实际工程中,螺栓的紧固力需要根据零件的材料、工作环境等因素进行精确计算,以确保连接的稳固和安全。
本文将介绍螺栓紧固的计算公式及其应用。
螺栓紧固的基本原理。
螺栓紧固的基本原理是利用螺纹副的摩擦力将两个零件连接在一起,从而形成一个稳固的连接。
在紧固过程中,螺栓受到的拉力将零件压紧,使其产生摩擦力,从而防止零件之间的相对滑动。
同时,螺栓还需要承受零件之间的受力,因此其紧固力需要经过精确计算。
螺栓紧固的计算公式。
螺栓紧固的计算公式通常包括以下几个方面的因素,螺栓的拉力、螺纹副的摩擦力、零件的材料和工作环境等。
其中,最常用的计算公式是根据螺栓的拉力和摩擦力来确定其紧固力。
螺栓的拉力可以通过以下公式来计算:Ft = As ×σt。
其中,Ft为螺栓的拉力,As为螺栓的截面积,σt为螺栓的抗拉强度。
螺栓的摩擦力可以通过以下公式来计算:Ff = µ× Ft。
其中,Ff为螺栓的摩擦力,µ为螺纹副的摩擦系数。
螺栓的紧固力可以通过以下公式来计算:Fp = Ft Ff。
其中,Fp为螺栓的紧固力,Ft为螺栓的拉力,Ff为螺栓的摩擦力。
应用举例。
为了更好地理解螺栓紧固的计算公式,我们可以通过一个具体的应用举例来说明。
假设有一台机器,其两个零件需要通过螺栓进行紧固。
根据机器的工作环境和零件的材料,我们可以确定螺栓的抗拉强度σt为300MPa,螺纹副的摩擦系数µ为0.15。
假设螺栓的截面积As为100mm²,根据上述公式,我们可以计算出螺栓的拉力Ft为30000N,摩擦力Ff为4500N,紧固力Fp为25500N。
通过上述计算,我们可以得出螺栓的紧固力为25500N,这意味着螺栓可以承受机器工作时产生的受力,并且能够确保连接的稳固和安全。
同时,我们还可以根据实际情况对螺栓的规格和数量进行调整,以满足机器的实际需求。
螺纹连接防松的原理
螺纹连接防松的原理螺纹连接防松的原理是通过起到自锁作用的力矩,使得螺纹连接中的螺母紧固在螺栓上,防止其自行松动。
主要有以下几个方面的原理:1. 摩擦力原理:螺纹连接中,螺纹的外侧滑动摩擦力能够产生一定的摩擦力矩,使得螺纹连接更加牢固。
螺栓与螺母之间的接触面是通过摩擦而不是直接的接触,因此摩擦力的大小直接影响着螺纹连接的牢固性。
2. 形状力锁紧原理:螺纹的形状通常是螺旋状的,螺栓和螺母之间的螺纹相互契合,形成形状力,增加了连接的摩擦力和锁紧力。
螺纹连接的结构设计使得螺纹在紧固过程中产生轴向力和切向力,通过形状力的牵引作用,使其在螺纹连接中形成自锁效应。
3. 压力力锁紧原理:螺纹连接中紧固过程中的压力力锁紧原理是指由于螺母在螺纹连接过程中受到一定压力,使其产生一定的压力力矩,从而达到紧固松动的效果。
紧固力的大小取决于螺纹直径、螺纹参数和材料强度等因素,借助于这种压力力锁紧原理,螺纹连接能够在一定程度上防止松动。
4. 螺距角自锁原理:螺纹连接中,螺栓和螺母之间的螺纹具有一定的螺距角,通过这一角度的设计,使得连接时形成自锁效应。
螺纹的螺距角决定了螺母在受到外力时所产生的预紧力和锁紧力,通过合理设计螺距角可以提高螺纹连接的可靠性和防松能力。
5. 预紧力原理:螺纹连接的紧固过程中,施加预紧力可以达到一定的防松效果。
预紧力是指在螺纹连接中施加在螺栓上的力,通过合理地施加预紧力,使得连接中产生高于运行力的紧固力,从而提高连接的抗松动能力。
综上所述,螺纹连接防松的原理主要包括摩擦力原理、形状力锁紧原理、压力力锁紧原理、螺距角自锁原理以及预紧力原理。
这些原理通过相互作用,在螺纹连接中形成自锁效应,使得螺母紧固在螺栓上,从而防止松动,保证连接的牢固性。
螺栓连接原理
螺栓连接原理
螺栓连接原理是一个常用的连接方法,它通过螺纹配合实现零件的固定和拆卸。
螺栓连接通常由两个零件组成,一个是螺栓,另一个是螺母。
在螺栓连接中,螺栓通常具有外螺纹,而螺母则有相应的内螺纹,两者相互配合。
通过旋转螺栓,使其螺纹与螺母的螺纹相互嵌合,从而使两个零件牢固地连接在一起。
螺栓连接的原理基于以下几个基本特点:
1. 螺栓的拉伸性:当螺栓力学性能允许的情况下,旋紧螺母时,螺栓会受到拉伸力的作用,并将连接的零件紧密拉拢。
2. 摩擦力的作用:螺纹配合会产生摩擦力,使螺纹之间的力矩传递到连接的零件上,从而增加连接的紧固力。
3. 接触面的压紧作用:螺栓和螺母在连接时会使连接面产生压力,增加了连接的紧固力,并能够承受一定的外力和振动。
螺栓连接的优点包括:
1. 可拆卸性:螺栓连接可以便于零件的拆卸和更换,适用于需要频繁拆卸的场合。
2. 抗剪强度高:螺栓连接可以承受较高的剪切力和剪切矩,具有较高的连接强度。
3. 适用于不同尺寸的连接:螺栓连接可以根据需要选择不同规格和长度的螺栓及螺母,适用于不同尺寸的连接。
螺栓连接在工程中广泛应用,如汽车制造、航空航天、机械设备等领域。
通过正确选择螺栓和螺母的规格、使用适当的拧紧扭矩以及保持连接面的平整和清洁,可以确保螺栓连接的可靠性和安全性。
螺栓螺母紧固原理讲解
概述
任何两个用螺纹连接的部件
连接部件
和
螺栓和螺母
的
功能和工作原理
连接部件和工作原理
连接部件 连接部件中间放入垫片 用螺栓使部件连接在一起
连接部件和工作原理
压力 螺栓被正确紧固 部件之间产生夹紧力 垫片被压紧, 并在连接件之间起到 密封效果
压力
使连接件分离的作用力
除了内部的载荷,连接件可能会承受更多的分离载荷,它们包括 但也不局限于:
压力
垫片种类
常用垫片种类
金属缠绕垫片(SWG) 广泛应用于高温、高压的环境,不同的设计、金 属和非金属材料的组合能使之应用于多种不同场 合,抗腐蚀、抗有毒物质能力较强 . 环状金属垫片(RTJ) 最初应用于石油石化行业,适用于高温、高压的应用, 例如石油挖掘开采、阀、管道、高压反应容器 软式垫片(CNAF) 主要用于较低的压力和温度环境,例如水管、发 动机等
特殊垫片设计
绝缘垫片,能够抗腐蚀。它们大多也能抵御油、气管 道中的杂散电流,增加连接件阴极保护的有效性,减 少电解腐蚀
螺栓原理
小结:
螺栓连接的应用并不只限于管道 螺栓在部件连接面产生压紧力 螺栓的工作原理是被拉伸然后回缩 螺栓仅在弹性范围内工作。不同材料的螺栓的强度性能会有所区别。 螺栓应力必须足够大以抵抗部件在使用过程中各种使部件分离的应力,但同时 应力也不能太大而造成连接件的损坏
扭矩紧固顺序
扭矩拧紧形式
使用扳手时: 2 - 3 个螺纹高于螺母上表面
1
1
8
4 3 4
5
8 3
12
1
5 9
4
10 7 6 2 11
3
6
螺栓连接紧固原理介绍
螺栓的性能等级标号会印在其头部,一般用X.Y表示 X*100=此螺栓材质的公称抗拉强度值,单位:MPa X*100*(Y/10)=此螺栓的屈服强度值,单位:MPa
性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9 等10余个等级
高强度螺栓:指的是性能等级为8.8级及以上的螺栓,其材质为低 碳合金钢或中碳钢并经热处理(淬火、回火)
普通螺栓:其余通称普通螺栓,可分为精制螺栓(A、B级:5.6或 8.8)和粗制螺栓(C级),性能等级一般为4.6或4.8
二、螺栓连接原理
螺栓连接:螺栓与螺母配合,用于紧固连接两个带有通孔 的元件,属于可拆卸连接。
螺栓紧固顺序原则
按先中间、后两边、对角、顺时针方向依次、分阶段紧固 一般分两段紧固:第一步拧50%左右的力矩;第二步拧100%的力矩 螺栓末端应露出螺母外1~3个螺距
642 1 357
1
3
42Biblioteka 15362
4
1 6
4
3 5
2
2
6
4
9
1
8
5
7
3
16 1
8 12 1
12 8
1 8
9 95
5 5 13
F
F
N
只受剪力
只受拉力
剪力和拉力共同作用
二、螺栓连接原理
螺栓连接受力分析(二)
除了剪切力和拉力之外,还会受到:振动、温度、 侧向应力(风力、流量、压力等)、负载的改变 等其他的一些作用力
紧固不足 螺栓由于振动 或循环载荷而松脱
垫片接触面损坏
紧固过度
裂纹
法兰转动 颈缩 垫片过度压紧
螺栓拉伸预紧的原理
螺栓拉伸预紧的原理
螺栓拉伸预紧的原理是通过施加一定的拉力,使螺栓表面产生形变,从而在连接两个工件时产生摩擦力和压力,实现紧固的目的。
具体原理如下:
1. 螺栓材料的弹性变形:当施加拉力时,螺栓材料会产生弹性变形,螺栓会拉伸并存储弹性势能。
2. 摩擦力的产生:螺栓和螺母之间的接触面产生摩擦力,阻止工件之间的相对运动。
通过施加适当的预紧力,使摩擦力达到一定的大小,可以保证螺栓连接在正常工作状态下不发生松动。
3. 压力的产生:螺栓的拉伸力可以产生压力,使连接点产生足够的压力,将工件紧密地连接在一起。
经过预紧后,螺栓会在连接点产生压力,实现紧固效果。
需要注意的是,螺栓拉伸预紧时,需要控制施加的拉力大小,以免过大或过小。
过大的拉力可能导致螺栓断裂,过小的拉力可能无法满足连接的要求。
因此,在实际应用中,需要根据对螺栓连接要求的了解和计算,选择适当的预紧力。
螺栓的固定原理有哪些
螺栓的固定原理有哪些螺栓是一种常用的固定连接工具,主要用于连接两个零件,使其形成一个整体。
螺栓的固定原理可以归纳为以下几个方面:1. 机械原理:螺栓的固定原理基于机械原理,即利用螺纹副的互相配合使零件得到紧固。
螺栓通常由螺纹柱和螺母组成,通过转动螺母使螺纹柱进入被连接零件的螺纹孔内,从而产生连接力,使零件互相贴合。
螺栓的固定原理依靠螺纹副的摩擦力和推力,使零件之间产生摩擦力和正向力,从而实现紧固效果。
2. 弹性原理:螺栓的固定原理还基于弹性原理。
螺栓和螺母材料的弹性变形使它们具有一定的吃紧能力,即在正常使用情况下,螺栓和螺母的弹性形变可弥补由于工作负荷和热胀冷缩引起的松动,从而保持连接的紧固状态。
当外部负荷作用于被连接零件时,螺栓和螺母会产生一定的弹性变形,通过压紧被连接零件,从而增加连接的紧固力。
3. 摩擦原理:螺栓的固定原理还基于摩擦原理。
螺纹副的互相配合形成一种摩擦力,通过螺纹的自锁特性,能够防止螺栓在受到震动或振动力的作用下松动。
螺纹副的摩擦力可以抵抗外部震动,并且在震动过程中,螺纹副会由于相对滑动而增大摩擦阻力,使螺栓固定状态更加牢固。
4. 进退原理:螺栓的固定原理还基于进退原理。
当螺栓和螺母的螺纹配合度良好时,通过旋转螺母可以使螺栓进入或退出被连接零件的螺纹孔,从而实现零件的紧固或解开。
在进入和退出的过程中,螺栓和螺母之间的摩擦力和推力起到关键作用,使零件之间形成紧密的连接。
5. 锁紧原理:螺栓的固定原理还基于锁紧原理。
为了增加连接的紧固力,常常使用垫片、弹簧垫片和防松垫片等辅助元件,通过增加摩擦力和正向力,使螺栓和螺母之间的连接更加牢固。
螺栓的固定原理多种多样,以上只是其中的一些常见原理。
这些原理的综合作用使得螺栓能够在工程结构和设备中得到广泛应用,提供牢固的连接和固定效果。
螺栓的连接原理
螺栓的连接原理螺栓连接是一种常见的机械连接方式,它通过利用螺纹副的摩擦力和强大的力学性能,实现零件之间的牢固连接。
螺栓连接广泛应用于各种机械设备中,如汽车、航空、船舶、桥梁、建筑等领域。
螺栓连接的原理主要包括以下几个方面:1. 螺纹接触阻力:螺栓连接的基本原理是通过螺纹的斜面,在接触时形成阻力。
当螺栓受到拉力时,螺纹间的摩擦力会阻止接头的相对滑动,从而使连接更加牢固。
2. 弹性变形:在螺栓受到拉力时,由于材料的塑性变形相对较小,主要发生的是弹性变形。
弹性变形使螺纹副的载荷分布均匀,从而减小了连接处的应力集中。
3. 泄漏和松动的防止:螺栓连接的一大优势是它的抗松动能力。
螺纹的斜面角度和接触面积的增加可以有效防止连接部位的松动。
此外,螺栓连接还可以使用垫圈或防松螺纹涂剂等辅助措施来进一步增强其密封性和抗松动性能。
4. 螺纹预紧力:预紧力是指在紧固螺栓连接前施加额外拉力,以提高连接的稳定性和承载能力。
预紧力是通过旋紧螺母或螺栓头来施加的,同时会使螺栓产生弹性变形。
预紧力不仅能使连接更加紧密,还能提高连接处的刚性和抗震性能。
5. 螺栓的材料和尺寸选择:螺栓连接的安全性和可靠性与所选用的材料和尺寸密切相关。
通常情况下,螺栓需要具备足够的强度和韧性,以承受工作负荷和应对意外外力的冲击。
此外,螺纹的尺寸和形状也需要合理选择,以确保连接的可靠性和方便性。
总结起来,螺栓连接的原理可以归纳为螺纹的阻力、弹性变形、抗松动能力、预紧力和材料尺寸的选择。
这些原理相互作用,相辅相成,使得螺栓连接成为一种经济、可靠、易于维修和拆卸的连接方式。
但需要注意的是,在应用螺栓连接时,必须根据具体的工况和要求,合理选择螺栓的类型、尺寸和材料,以确保连接的安全性和稳定性。
螺栓连接紧固原理介绍PPT课件
王* ********* 2015.09
一 认识螺栓 二 螺栓连接原理 三 螺栓紧固方法 四 螺栓使用注意事项
目录
2 2/22
一、认识螺栓
螺栓的定义:由头部和螺杆(带有外螺纹的圆柱体)两部 分组成的一类紧固件。
螺栓的分类:
头部形状:六角头、圆头、方形头、沉头等; 螺纹长度:全螺纹和半螺纹; 螺纹牙型:三角形、梯形、管形等; 螺纹旋向:右旋和左旋
通过螺杆的拉伸 来获得预紧力
施加扭矩
在螺纹上涂 上润滑剂
仅在螺柱/螺栓紧固部分的尾部润滑
通常情况 栓头加润滑 螺纹加润滑 螺纹有缺陷
栓头摩擦 50% 45% 50% 50%
螺纹摩擦 40% 40% 30% 45%
预紧力 10% 15% 20% 514%
14/22
三、螺栓紧固方法
螺栓紧固顺序原则
没有压紧力
振动
压力
+/- oC
压力
侧向应力 11 11/22
三、螺栓紧固方法
螺栓紧固方法有三种:
扭矩紧固法:其原理是扭矩大小和轴向预紧力之间存在一定关系。 该紧固方式操作简单、直观,目前被广泛采用
转角紧固法:旋转角度与螺栓伸长量和被拧紧件松动量的总和大致 成比例关系,因而可采取按规定旋转角度来达到预定拧紧力的方法
螺栓连接类型,根据螺杆与通孔的配合程度可分为:
普通螺栓连接:装配后孔与杆间有间隙,结构简单,装拆方便,可 多次装拆,应用较广
铰制孔螺栓连接:装配后无间隙,主要承受横向载荷,也可作定位 用
孔比螺杆大 0.5mm-1mm
孔比螺杆大 0.3mm-0.5mm
8 8/22
二、螺栓连接原理
螺栓拧紧顺序及原理
螺栓拧紧顺序及原理
螺栓拧紧是指在装配过程中使用扭矩工具将螺栓旋紧至预定扭矩的操作。
螺栓拧紧的顺序和原理对于确保装配的紧固性和均匀分布负载非常重要。
以下是常见的螺栓拧紧顺序及原理:
1. 交叉顺序:螺栓拧紧通常按照交叉顺序进行。
即首先选择相邻的两个螺栓进行拧紧,然后再选择离这两个螺栓最远的另外两个螺栓进行拧紧。
这样依次循环直到所有螺栓完成拧紧。
这种顺序能够保证力的均匀分布,防止装配件因受到不均匀力而出现翘曲或损坏。
2. 斜交顺序:在一些特殊情况下,交叉拧紧可能不适用,需要采用斜交顺序。
斜交顺序指的是按照斜线方向依次拧紧螺栓。
这种顺序也能够保证力的均匀分布,但相对于交叉顺序而言,斜交顺序需要更多的拧紧步骤。
3. 应力集中区顺序:对于一些装配件存在应力集中区的情况,需要特殊的拧紧顺序来减小应力集中的可能性。
通常,应力集中区的螺栓应该在其他螺栓之前拧紧,以确保其处于相对较低的应力状态。
4. 控制扭矩:螺栓拧紧的原理是通过控制扭矩来达到预定的装配要求。
拧紧扭矩的选择取决于装配件的材料、尺寸和设计要求等因素。
使用扭矩工具时,需要根据相关规范和要求设置合适的扭矩值,并确保每个螺栓都被拧紧到指定的扭矩值。
总之,螺栓拧紧顺序和原理对于确保装配的质量和可靠性非常
重要。
恰当的拧紧顺序和合理的扭矩控制可以防止螺栓松动、防止装配件变形或损坏,同时确保装配件的正常工作。
螺栓连接紧固原理介绍精品PPT课件
********* 2015.09
一 认识螺栓 二 螺栓连接原理 三 螺栓紧固方法 四 螺栓使用注意事项
目录
2/22
一、认识螺栓
螺栓的定义:由头部和螺杆(带有外螺纹的圆柱体)两部 分组成的一类紧固件。
螺栓的分类:
头部形状:六角头、圆头、方形头、沉头等; 螺纹长度:全螺纹和半螺纹; 螺纹牙型:三角形、梯形、管形等; 螺纹旋向:右旋和左旋
螺栓连接类型,根据螺杆与通孔的配合程度可分为:
普通螺栓连接:装配后孔与杆间有间隙,结构简单,装拆方便,可 多次装拆,应用较广
铰制孔螺栓连接:装配后无间隙,主要承受横向载荷,也可作定位 用
孔比螺杆大 0.5mm-1mm
孔比螺杆大 0.3mm-0.5mm
8/22
二、螺栓连接原理
螺栓连接的工作原理
屈服点紧固法:理论目标是将螺栓拧紧到刚过屈服极限点
弹性范围 屈服强度
塑性范围
螺栓失效
极限抗拉强度 破坏点
应变
应力
12/22
三、螺栓紧固方法
扭矩紧固法
通过旋转紧固件的螺母部分来对紧固件施加预紧力 所施加的力矩符合5-4-1规则
在螺母表面 使用润滑剂
通过螺杆的拉伸 来获得预紧力
施加扭矩
在螺纹上涂 上润滑剂
高强度螺栓:指的是性能等级为8.8级及以上的螺栓,其材质为低 碳合金钢或中碳钢并经热处理(淬火、回火)
普通螺栓:其余通称普通螺栓,可分为精制螺栓(A、B级:5.6或 8.8)和粗制螺栓(C级),性能等级一般为4.6或4.8
7/22
二、螺栓连接原理
螺栓连接:螺栓与螺母配合,用于紧固连接两个带有通孔 的元件,属于可拆卸连接。
螺栓锁紧原理
螺栓锁紧原理
螺栓锁紧原理是通过利用螺栓与螺母之间的摩擦力,使其紧密连接并防止松动的一种方法。
具体原理如下:
1. 螺纹结构:螺栓和螺母的外表都有螺纹结构,这种结构能够提供两者之间的紧密连接。
螺纹有不同的形状,常见的有V 型、三角形和方形等等。
2. 摩擦力:当螺栓和螺母之间旋转时,螺纹之间产生的摩擦力能够将它们牢固地锁在一起。
摩擦力是由两者之间接触面的压力和表面粗糙度所决定的。
表面越粗糙,摩擦力越大。
3. 力的传递:当外力作用在螺栓上时,螺栓会受到拉力。
这个拉力会在螺纹周围产生摩擦力,抵抗螺栓向外的运动。
螺母紧密地拧紧在螺栓上,摩擦力会使螺母不易旋转,从而达到锁紧的效果。
4. 扭矩:为了达到一定的紧固力,需要用力拧紧螺母。
拧紧时所施加的力矩被称为扭矩。
过大的扭矩会导致螺栓断裂或松动,而过小的扭矩则无法达到紧固的效果。
5. 使用垫圈:为了提高紧固效果,有时需要在螺栓和螺母之间使用垫圈。
垫圈可以均匀分配紧固力,防止螺栓和螺母之间的直接接触,减少因摩擦力不均匀而引起的松动。
综上所述,螺栓锁紧原理是通过螺纹结构和摩擦力实现的。
正
确地选择使用合适的力矩和垫圈可以确保螺栓的紧固效果,避免松动和断裂的问题。
关于高强度螺栓连接紧固的说法
关于高强度螺栓连接紧固的说法
一、关于高强度螺栓连接紧固的说法
嗨,宝子们!今天咱们来唠唠高强度螺栓连接紧固这事儿哈。
1. 高强度螺栓连接紧固的原理呢,就像是给两个东西紧紧地拉个手,让它们牢牢地在一起。
螺栓在拧紧的时候,会产生很大的预拉力,这个预拉力就像一种内力,把连接的部件紧紧地拽住。
比如说在建筑结构里,梁和柱的连接,就靠这高强度螺栓来保证它们不会轻易分开。
2. 紧固的工具很重要哦。
通常我们会用到扭矩扳手。
这个扭矩扳手就像是个精准的小助手,能准确地给螺栓施加合适的扭矩。
要是扭矩不够,螺栓就没拧得够紧,连接就不牢固;要是扭矩太大呢,可能会把螺栓拧坏,或者让连接的部件受到损伤。
就像我们系鞋带,系得太松容易开,系得太紧鞋带可能会断掉一样。
3. 在实际操作中,螺栓的清洁也不能忽视。
如果螺栓表面有油污、铁锈或者其他杂质,就会影响螺栓和螺母之间的摩擦力,这样在紧固的时候就不能达到预期的效果。
就好比我们要把两块拼图拼在一起,如果拼图表面脏脏的,就很难严丝合缝地拼好。
4. 还有哦,高强度螺栓连接紧固是有标准流程的。
比如说要按照一定的顺序来拧紧螺栓,不能东一下西一下地乱拧。
一般是从中间向两边对称地拧紧,这样可以保证各个螺栓受力均匀。
要是不按照这个顺序来,可能有的螺栓受力过大,有的螺栓受力又过小,整个连接的稳定性就会受到影响。
反正啊,高强度螺栓连接紧固虽然看起来只是个小小的操作,但里面的学问可不少呢,每一个小细节都可能影响到整个连接的质量。
咱们可不能小瞧它呀!。
螺栓连接结构
螺栓连接结构螺栓连接结构是一种常见的机械连接方式,它通过螺纹配合实现两个或多个零部件的固定连接。
螺栓连接具有结构简单、拆卸方便、重复使用等优点,广泛应用于机械设备、汽车、航空航天等领域。
一、螺栓连接的基本原理螺栓连接是利用螺纹的摩擦力和压力来实现零部件的固定连接。
螺栓连接由螺栓、螺母和垫圈组成。
螺栓通过螺纹与螺纹孔配合,通过螺母的拧紧使螺栓受到拉力,产生摩擦力和压力,使连接紧固。
二、螺栓连接的优点1. 结构简单:螺栓连接结构相对简单,易于制造和使用。
2. 拆卸方便:螺栓连接可以通过拧紧和松开螺母来实现零部件的拆卸和更换。
3. 重复使用:螺栓连接可以反复拆卸和使用,减少了资源的浪费。
4. 负载能力强:螺栓连接可以承受较大的负载,适用于需要承受较大力的场合。
5. 耐久性好:螺栓连接具有较好的耐久性,能够保持连接的稳定性和可靠性。
三、螺栓连接的应用领域螺栓连接广泛应用于各个领域,以下是一些常见的应用场景:1. 机械设备:螺栓连接在机械设备中起到固定和连接零部件的作用,如机床、起重机械等。
2. 汽车工业:螺栓连接在汽车制造中广泛应用,用于固定车身、发动机和底盘等零部件。
3. 航空航天:螺栓连接在航空航天领域中承担重要的连接任务,确保航空器的安全和可靠性。
4. 建筑工程:螺栓连接在建筑工程中用于连接钢结构、桥梁和建筑物等重要部位。
5. 家具制造:螺栓连接在家具制造中常用于连接木材和金属零部件,增加家具的稳定性和强度。
四、螺栓连接的注意事项1. 螺栓连接时要根据实际需求选择合适的螺纹规格和材料,确保连接的稳定性和可靠性。
2. 螺栓连接时要注意螺纹的正确配合,不可过紧或过松,以免影响连接效果。
3. 螺栓连接中应使用合适的垫圈,以增加连接面积,减少压力集中,防止松动和变形。
4. 螺栓连接要定期检查和维护,确保连接的紧固力和安全性。
螺栓连接结构是一种非常常见且重要的机械连接方式。
它具有结构简单、拆卸方便、重复使用、负载能力强和耐久性好等优点,广泛应用于机械设备、汽车、航空航天等领域。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
螺栓抗拉连接:主要靠螺栓紧固后的预紧力
当被连接构件的刚度较大且螺栓对称布置时,则每个螺栓将平均承担 作用在连接处的拉力;当被连接构件的刚度较小时,则连接处翼缘会 发生弯曲变形,产生杠杆力。
F
N
F
只受剪力
只受拉力
剪力和拉力共同作用
10/22
二、螺栓连接原理
17/22
四、螺栓使用注意事项
6、螺栓使用常见误区
①以粗代细:
一些重要联接件,如传动轴、飞轴等,其螺栓多用细牙螺纹
细牙螺栓螺距和外角较小,具有强度高、自锁性能好等优点, 承受冲击、振动和交换载荷的能力强
用粗牙螺栓代用后,易松动或脱、拆断,造成事故
②孔隙不配: 承受横向载荷和剪切力作用的螺栓(如传动轴螺栓、飞轮螺 栓),它们与螺栓孔的配合为过渡配合,装配应结实可靠,又 能承受侧向力 在装配中若不注意检查,螺栓与螺栓孔之间出现较大间隙时仍 然安装,结果有可能发生螺栓松动或切断事故
螺纹牙型:三角形、梯形、管形等;
螺纹旋向:右旋和左旋
3/22
一、认识螺栓
4/22
一、认识螺栓
螺栓的规格:(GB/T 1237)
螺栓 GB/T 5782 M12 1.5 80 8.8 A 0 表面处理 产品等级 性能等级 螺杆长度 螺距 螺纹规格 标准编号 产品名称
d
e
b k L
s
螺栓尺寸图
性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9 等10余个等级
高强度螺栓:指的是性能等级为8.8级及以上的螺栓,其材质为低 碳合金钢或中碳钢并经热处理(淬火、回火) 普通螺栓:其余通称普通螺栓,可分为精制螺栓(A、B级:5.6或 8.8)和粗制螺栓(C级),性能等级一般为4.6或4.8
螺栓连接紧固原理介绍
王 * ********* 2015.09
目录
一 二
认识螺栓 螺栓连接原理
三
四
螺栓紧固方法
螺栓使用注意事项
2/22
一、认识螺栓
螺栓的定义:由头部和螺杆(带有外螺纹的圆柱体)两部 分组成的一类紧固件。
螺栓的分类:
头部形状:六角头、圆头、方形头、沉头等; 螺纹长度:全螺纹和半螺纹;
螺栓规格 施加扭矩 d/mm M/N.m M6 M8 M10 M12 3.5 8.3 16.4 28.5 操作要领 只加腕力 加腕力肘力 加全身臂力 加上半身力 螺栓规格 d/mm M16 M20 M24 施加扭矩 M/N.m 71 137 235 操作要领 加全身力 加全身重量 加全身重量
15/22
7/22
二、螺栓连接原理
螺栓连接:螺栓与螺母配合,用于紧固连接两个带有通孔 的元件,属于可拆卸连接。
螺栓连接类型,根据螺杆与通孔的配合程度可分为:
普通螺栓连接:装配后孔与杆间有间隙,结构简单,装拆方便,可 多次装拆,应用较广
铰制孔螺栓连接:装配后无间隙,主要承受横向载荷,也可作定位 用
M10
M12 M14 M16
17
19 22 24
16/17
18/19 22 24
M24
M27 M30 M36
36
41 46 55
36
41 46 55
6/22
一、认识螺栓
螺栓的性能等级(GB/T 3098.1-2010)
螺栓的性能等级标号会印在其头部,一般用X.Y表示 X*100=此螺栓材质的公称抗拉强度值,单位:MPa X*100*(Y/10)=此螺栓的屈服强度值,单位:MPa
螺栓连接受力分析(二)
除了剪切力和拉力之外,还会受到:振动、温度、 侧向应力(风力、流量、压力等)、负载的改变 等其他的一些作用力
紧固不足 螺栓由于振动 或循环载荷而松脱 紧固过度 振动
压力
+/- C
o
裂纹
压力
法兰转动
颈缩 侧向应力 垫片过度压紧
垫片接触面损坏
没有压紧力 11/22
三、螺栓紧固方法
在紧固过程中弹簧垫圈受力不均,有的会折断,使螺栓的预紧 力下降
或者产生偏心载荷,降低了螺栓的连接可靠性
19/22
四、螺栓使用注意事项
6、螺栓使用常见误区
⑤垫圈过大:(GB/T 97.1-2002 表1中M5~M36:垫圈内径大于螺纹 大径0.3mm~1mm) 错误做法:由于缺少合适的垫圈,便用内径较大的垫圈代替 这样螺栓头部下面与垫圈接触面积小,垫圈的承压力或锁止力 下降,在振动和冲击载荷作用下,螺栓易松动 ⑥扭矩不符: 错误观点:认为螺栓应“宁紧不松”,于是便有意识地加大螺 栓的拧紧力矩
四、螺栓使用注意事项
4、螺栓连接的防松,关键在于防止螺纹副的相对转动,常 见的螺栓放松方法有三种:
摩擦防松
弹簧垫片防松 双螺母防松
自锁螺母防松
机械防松 开口销防松
止动垫片防松
永久防松 冲边法防松 粘合防松
16/22
四、螺栓使用注意事项
5、螺栓拆卸常见问题
拧松管道、阀门的法兰盘螺栓时:
应先松远离身体的一半螺栓,使残存的油、汽、水从对面排出, 以防被喷淋、烫伤
螺栓有胶水拧不开的情况:
大多数胶水是有机溶液,可以用香蕉水或酒精浸泡半个小时, 或用酒精棉花盖在螺栓上,时间长点,就可将胶水溶解
螺栓生锈拧不开的情况: 喷WD-40,等半小时后,喷雾会渗透到螺栓中间溶解锈块 其他方法:震动、润滑、火烤、电钻 螺栓滑牙拧不开的情况: 可用腐蚀性溶液,把螺栓慢慢腐蚀掉,如稀硫酸、盐酸 金属用酸,塑料用碱
5/22
一、认识螺栓
螺栓的螺纹规格决定了所使用扳手的规格(GB/T 4388)
螺纹直径 对边尺寸 扳手尺寸 螺纹直径 对边尺寸 扳手尺寸 d/mm s/mm S/mm d/mm s/mm S/mm M5 M6 M8 8 10 13 8 10 13 /14 M18 M20 M22 27 30 32 27 30 32
栓头摩擦 螺纹摩擦 预紧力
通常情况
栓头加润滑 螺纹加润滑 螺纹有缺陷
50%
45% 50% 50%
40%
40% 30% 45%
10%
15% 20% 5%
13/22
三、螺栓紧固方法
螺栓紧固顺序原则
按先中间、后两边、对角、顺时针方向依次、分阶段紧固
一般分两段紧固:第一步拧50%左右的力矩;第二步拧100%的力矩
采用弹簧垫圈锁见的错误是将锁片锁在螺母的棱角处 采用双螺母锁止时,常见的错误是将较薄的螺母装在外面,而 且拧得不紧
⑧虚假坚固:
螺栓、螺母或孔的螺纹内有锈渍、水垢、铁屑、砂粒、毛刺等 装配前予以清除,在拧紧螺栓时,由于杂质的阻滞作用,表面 上扭矩值达到了要求,但实际上连接件并未真正压紧
螺栓末端应露出螺母外1~3个螺距
6 4 2 1 3 5 7
6 1 3 5 4 2
16 8 12 4 4 6 6 8 4 6 10 10 12 8
1 1 1
9 9 5 3 7 7 7 5 5 3 13 3 11
1
3
4
2
2 6 4
14
1
5
3
9 1 7 8 3
2 2 2
11 15
6
2
4
5
14/22
四、螺栓使用注意事项
螺栓紧固方法有三种:
扭矩紧固法:其原理是扭矩大小和轴向预紧力之间存在一定关系。 该紧固方式操作简单、直观,目前被广泛采用 转角紧固法:旋转角度与螺栓伸长量和被拧紧件松动量的总和大致 成比例关系,因而可采取按规定旋转角度来达到预定拧紧力的方法 屈服点紧固法:理论目标是将螺栓拧紧到刚过屈服极限点
18/22
四、螺栓使用注意事项
6、螺栓使用常见误区
③加厚螺母:
错误观点:加厚螺母可以增加螺纹的工作圈数,从而提高联接 件的可靠性
其实螺母越厚,各圈螺纹间的载荷分布越不均匀,越容易导致 连接件松动 ④一母多垫:(≥2个) 有时会出现装配后的螺栓过长现象,于是有人便在一个螺栓上 装上许多弹簧垫圈
造成后果:导致螺栓滑扣,甚至拧断
错误做法:对于需用扭矩拧紧的重要螺栓,又图省事用活动扳 手去拧
造成后果:因扭矩不足而松动,酿成故障
20/22
四、螺栓使用注意事项
6、螺栓使用常见误区
⑦锁止不当:重要螺栓装配后应采取防松装置锁止
采用开口销锁止时,常见的错误是用过细的开口锁或半片开口 锁锁止
1、准备螺栓装配前
应检查螺栓、螺母是否干净、生锈,有无毛刺、磕碰;
检查被连接件与螺栓、螺母接触的平面,是否与螺栓孔垂直;
还应检查螺栓与螺母配合的松紧程度
2、螺母和平垫圈装配时,螺母和垫圈均反面靠近被连接件
螺母标有字样的一面为正面,垫圈圆滑一面的为正面
3、施力操作要领(仅供参考):
孔比螺杆大 0.5mm-1mm
孔比螺杆大 0.3mm-0.5mm
8/22
二、螺栓连接原理
螺栓连接的工作原理
胡可定律:固体材料受力之后,材料中的应力与应变(单位变形量) 之间成线性关系
弹性范围 屈服强度
塑性范围
极限抗拉强度
螺栓失效 破坏点
应变
应力
9/22
二、螺栓连接原理
螺栓连接受力分析(一)
21/22
22/22
弹性范围 屈服强度 塑性范围 极限抗拉强度 螺栓失效 破坏点
应变
应力
12/22
三、螺栓紧固方法
扭矩紧固法
通过旋转紧固件的螺母部分来对紧固件施加预紧力
所施加的力矩符合5-4-1规则
通过螺杆的拉伸 来获得预紧力 在螺纹上涂 上润滑剂 施加扭矩
