全控型电力电子器件
全控型电力电子器件
GTO的关断机理： 在双晶体管等效模型中，利用门 极负电流分流IC1，并快速抽取 V2管发射结侧载流子，以实现快 速关断 GTO优点：电压、电流容量大，适用于大 功率场合，具有电导调制效应，其通流能 力很强；缺点：电流关断增益很小，关断 时门极负脉冲电流大，开关速度低，驱动 功率大，驱动电路复杂，开关频率低
2.电力晶体管（Giant Transistor—GTR）
GTR是一种耐高电压、大电流的双极结型晶体管，电流驱动型全控器件。
GTR关断原理： 开通时，Uce正偏，提供基极电流； 关断时，I b小于等于零。 开通和关断可由基极电流来控制，故称为全控型器件和电流型驱动器件。
GTR优点：耐压高，电流大，开关特性好，通流能力强，饱和压降低 缺点：开关速度低，为电流驱动，所需驱动功率电路复杂，存在二次击穿问题
4.绝缘栅极晶体管（IGBT）
复合型器件，将GTR双极型电流驱动器件和电力MOSFET 单极型电压驱动器件结合。综合了GTR和MOSFET的优点，因而具有良好的特性。
关断原理：IGBT是一种压控器件。其C-E间主电流的通断是由栅极和射极间的电压 uGE的高低决定的。 E极为公共端。 IGBT优点：开关速度高，开关损耗小，具有耐脉冲电流冲击的能力，通态压降较低， 输入阻抗高，为电压驱动，驱动功率小；缺点：开关速度低于电力MOSFET,电压， 电流容量不及GTO
3.电力场效应管绝缘栅型中的MOS型 （Metal Oxide Semiconductor FET）
关断原理：以G-S间施加电压的高低来控制D-S间主电流的通断。源极S为公共端。 门极几乎不取用电流，属压控器件。uGS正电压超过开启电压时导通，负电压作 用可使其快速关断。 优点：开关频率最高；驱动电流小，易驱动；通态电阻具有正温度系数（有利于器件 并联均流）；缺点：电压电流容量较小；通态压降较大，ID大则压降随之增大。

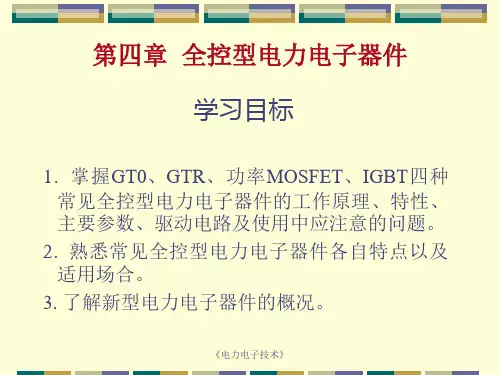

第四章 全控型电力电子器件
图4-4 较为理想的门极电压和电流波形
《电力电子技术》
2．GTO的驱动电路
a) b) 图4-5 GTO门极驱动电路 a)小容量GTO门极驱动电路 b)较大容量GTO桥式门极驱动电路
《电力电子技术》
3．GTO的保护电路
b) c) d) 图4-6 GTO的阻容缓冲电路 图4-6为GTO的阻容缓冲电路。图4-6a只能用于小电流；图4-6b加 在GTO上的初始电压上升率大，因而在GTO电路中不推荐；图4-6c与图 4-6d是较大容量GTO电路中常见的缓冲器，其二极管尽量使用速度快 的，并使接线短，从而使缓冲器电容效果更显著。
《电力电子技术》
a)
第三节 电力场效应晶体管(Power MOSFET)
一、电力MOSFET的结构 电力MOSFET采取两次扩散工艺，并将漏极D移到芯片的另一侧表面上， 使从漏极到源极的电流垂直于芯片表面流过，这样有利于减小芯片面积和 提高电流密度。
a)
b) 图4-14 电力MOSFET的结构和符号 a) MOSFET元组成剖面图 b) 图形符号
《电力电子技术》
二、工作原理
IGBT的驱动原理与电力MOSFET基本相同，它是一种 压控型器件。其开通和关断是由栅极和发射极间的电 压 uGE 决 定 的 ， 当 uGE 为正且 大 于开启电 压 uGE(th) 时， MOSFET内形成沟道，并为晶体管提供基极电流使其导 通。当栅极与发射极之间加反向电压或不加电压时， MOSFET内的沟道消失，晶体管无基极电流，IGBT关断。 PNP晶体管与N沟道MOSFET组合而成的IGBT称为N沟 道IGBT，记为N-IGBT，其电气图形符号如图4-19c所示。 对应的还有P沟道IGBT，记为P-IGBT。N-IGBT和P-IGBT 统称为IGBT。由于实际应用中以N沟道IGBT为多。
全控型器件名词解释
全控型器件名词解释
全控型器件（英语：Fully Controlled Device），在电力电子学中，是一种可以在没有反向电压的情况下控制其电流的电子器件。
常见的全控型器件包括二极管、晶闸管、以及新发展的功率场效应管（Power Metal-Oxide-Semiconductor Field-Effect Transistor, MOSFET）、绝缘栅双极性晶体管（Insulated Gate Bipolar Transistor, IGBT）等。
全控型器件在许多领域都有应用，包括**电力系统和电动机**。
在电力系统中，它们可以用来控制发电机的开关和电流的大小。
在电动机中，这些器件可以通过调节电压来控制电机的速度和方向。
此外，全控型器件还可以用于**电子设备和家用电器**的控制器中，例如电视、音响、照明设备等。
通过使用全控型器件，这些设备的电源和控制电路可以实现更加灵活和智能的控制。
除此之外，全控型器件还被广泛应用于**汽车工业**。
特别是在电动汽车中，全控型器件作为逆变器的一部分，可以将电池中的直流能转换成交流能，从而驱动车轮。
全控型电力电子器件
⑤ BUCEX 为基极----发射极施加反偏压时，集电极----发射极的击穿电压。 各种不同接法时的击穿电压的关系是： BUCBO BUCEX BUCES BUCER BUCEO
为了保证器件工作安全，GTR的最高工作电压 UCEM 应比 BUCEO 低。 （2）饱和压降 U CES 处于深饱和区的集电极电压称为饱和压降，在大功率应用中它关系到器 件导通的功率损耗。单个GTR的饱和压降一般不超过 1 ~ 1.5 V，它随着集电 极电流 ICM 的增加而增大。
全控型电力电子器件
6.1 电力双极型晶体管 6.2 电力场效应晶体管 6.3 绝缘栅双极型晶体管 6.4 其它新型电力电子器件
6.1.1 电力双极型晶体管的结构及工作原理
➢ 电力双极型晶体管（GTR）是一种耐高压、能承受大电流的双极性 晶体管，也称为BJT，简称为电力晶体管。 ➢ 电力晶体管有与一般双极型晶体管相似的结构、工作原理和特性。 它们都是3层半导体，2个PN结的三端器件，有PNP和NPN这2种类型， 但GTR多采用NPN型。 在应用中，GTR一般 采用共发射极接法。集电 极电流 与基极电流 的比
6.3.1 IGBT的结构及工作原理
IGBT也是一种三端器件，它们分别是栅极G、集电极C和发射极E。 由IGBT的结构图可知，它相当于用一个MOSFET驱动的厚基区PNP 晶体管。从简化等效电路可以看出，IGBT等效于一个N沟道的MOSFET 和一个PNP型晶体三极管构成的复合管，导电以GTR为主。图中的 是 GTR厚基区内的调制电阻。 IGBT的开通和关断均由栅极电压控制。当栅极加正电压时，N沟道 场效应管导通，并为晶体三极管提供基极电流，使得IGBT开通。当栅 极加反向电压时，场效应管导电沟道消失，PNP型晶体管基极电流被切 断，IGBT关断。

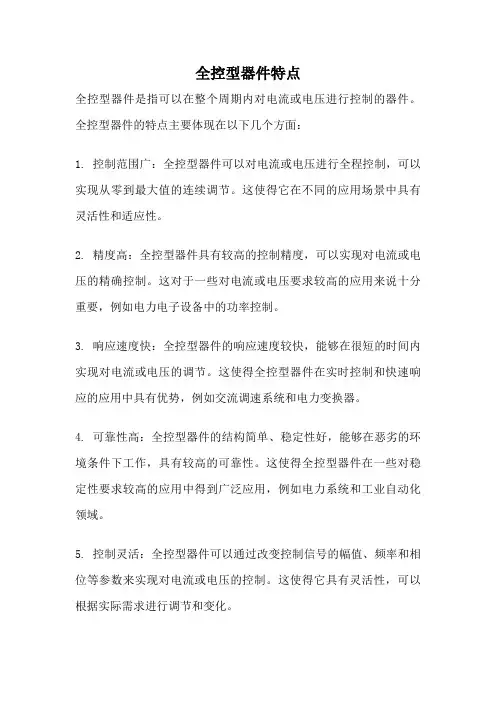

全控型器件特点
全控型器件特点
全控型器件是指可以在整个周期内对电流或电压进行控制的器件。
全控型器件的特点主要体现在以下几个方面：
1. 控制范围广：全控型器件可以对电流或电压进行全程控制，可以实现从零到最大值的连续调节。
这使得它在不同的应用场景中具有灵活性和适应性。
2. 精度高：全控型器件具有较高的控制精度，可以实现对电流或电压的精确控制。
这对于一些对电流或电压要求较高的应用来说十分重要，例如电力电子设备中的功率控制。
3. 响应速度快：全控型器件的响应速度较快，能够在很短的时间内实现对电流或电压的调节。
这使得全控型器件在实时控制和快速响应的应用中具有优势，例如交流调速系统和电力变换器。
4. 可靠性高：全控型器件的结构简单、稳定性好，能够在恶劣的环境条件下工作，具有较高的可靠性。
这使得全控型器件在一些对稳定性要求较高的应用中得到广泛应用，例如电力系统和工业自动化领域。
5. 控制灵活：全控型器件可以通过改变控制信号的幅值、频率和相位等参数来实现对电流或电压的控制。
这使得它具有灵活性，可以根据实际需求进行调节和变化。
6. 功能强大：全控型器件可以实现多种功能，例如电流调节、电压调节、功率调节和相位控制等。
这使得它在不同的应用场景中具有广泛的适用性和灵活性。
总的来说，全控型器件具有控制范围广、精度高、响应速度快、可靠性高、控制灵活和功能强大等特点。
这些特点使得全控型器件在电力电子、工业自动化、交通运输、通信等领域得到广泛应用，对于提高系统的控制性能和稳定性具有重要作用。
全控型器件的详细介绍
典型全控型器件的介绍班级学号 :姓名日期一．门极可关断晶闸管1.1门极可关断晶闸管的简介门极可关断晶闸管简称GTO,是一种全控型的晶闸管。
其主要特点为，当栅极加负向触发信号时晶闸管能自行关断，保留了普通晶闸管耐压高、电流大等优点，以具有自关断能力，使用方便，是理想的高压、大电流开关器件。
GTO的容量及使用寿命均超过巨型晶体管（GTR），只是工作频纺比GTR低。
目前，GTO 已达到3000A、4500V的容量。
大功率可关断晶闸管已广泛用于斩波调速、变频调速、逆变电源等领域，显示出强大的生命力。
1.2门极可关断晶闸管的结构和工作原理GTO是PNPN四层半导体结构，外部引出阳极，阴极和门极，是多元件的功率集成器件，内部由许多的GTO元的阳极和门极并联在一起。
其工作原理可用双晶体管来分析P1N1P1和N1P2N2构成的两个晶体管V1,V2分别具有共基极电流增益α1和α2，普通的晶体管分析，α1+α2=1是器件的临界导电条件，当α1+α2>1时2，当α1+α2<1时不能维持饱和导通而关断。
1.3 GTO的驱动方式及频率当信号要求可关断晶闸管导通时，驱动电路提供上升率足够大的正栅极脉冲电流（其幅度视晶闸管容量不同在0.1到几安培范围内），其正栅极脉冲宽度应保证门极关断晶闸管可靠导通。
当信号要求门极关断晶闸管关断时，驱动电路提供上升率足够大的负栅极脉冲电流，脉冲幅度要求大于可关断晶闸管阳极电流的五分之一，脉冲宽度应大于可关断晶闸管的关断时间和尾部时间。
根据对驱动门极关断晶闸管的特性、容量、应用场合、电路电压、工作频率、可靠性要求和性价比等方面的不同要求，有多种形式的栅极驱动电路。
1.4存在的问题及其最新的发展GTO在使用中，导通时的管压降较大，增加了通态损耗。
对关断负脉冲的要求较高，门极触发电路需要严格设计，否则易在关断过程中烧毁管子。
门极电流应大于元件的擎住电流IL;正负触发脉冲其前沿要陡，后沿要平缓，中小功率电路上升沿小于0.5μs ，大功率电路小于1μs ；门极电路电阻要小，以减小脉冲源内阻由于多元集成，对制造工艺提出极高的要求，它要求必须保持所有GTO元特性一致，开通或关断速度不一致，会使GTO元因电流过大而损坏。
电力电子技术第三章 全控型器件的驱动
第一节 全控型电力电子器件的驱动
2.专用集成驱动电路芯片 1)驱动电路与IGBT栅射极接线长度应小于1m，并使用双绕线，以提 高抗干扰能力。
图3-9 电力MOSFET的一种驱动电路
第一节 全控型电力电子器件的驱动
3z10.tif
第一节 全控型电力电子器件的驱动
2)如果发现IGBT集电极上产生较大的电压脉冲，应增加栅极串接电 阻RG的阻值。 3)图3-10中外接两个电容为47μF，是用来吸收电源接线阻抗变化引 起的电源电压波动。
图3-6 抗饱和电路
第一节 全控型电力电子器件的驱动
图中VD1、VD2为抗饱和二极管，VD3为反向基极电流提供回路。在 轻载情况下，GTR饱和深度加剧使UCE减小，A点电位高于集电极电 位，二极管VD2导通，使流过二极管VD1的基极电流IB减小，从而减 小了GTR的饱和深度。抗饱和基极驱动电路使GTR在不同的集电极 电流情况下，集电结处于零偏或轻微正向偏置的准饱和状态，以缩 短存储时间。在不同负载情况下以及在应用离散性较大的GTR时， 存储时间趋向一致。应当注意的是，VD2为钳位二极管，它必须是 快速恢复二极管，该二极管的耐压也必须和GTR的耐压相当。因电 路工作于准饱和状态，其正向压降增加，也增大了导通损耗。
图3-2 门极控制电路 结构示意图
第一节 全控型电力电子器件的驱动
(1)开通控制 开通控制要求门极电流脉冲的前沿陡、幅度高、宽 度大及后沿缓。
图3-3 推荐的GTO门极控制 信号波形
第一节 全控型电力电子器件的驱动
(2)关断控制 GTO的关断控制是靠门极驱动电路从门极抽出P2基区 的存储电荷，门极负电压越大，关断的越快。 (3)GTO的门极驱动电路 GTO的门极控制电路包括开通电路、关断 电路和反偏电路。 间接驱动是驱动电路通过脉冲变压器与GTO门极相连，其优点是： GTO主电路与门极控制电路之间由脉冲变压器或光耦合器件实现电 气隔离，控制系统较为安全；脉冲变压器有变换阻抗的作用，可使 驱动电路的脉冲功率放大器件电流大幅度减小。缺点是：输出变压 器的漏感使输出电流脉冲前沿陡度受到限制，输出变压器的寄生电 感和电容易产生寄生振荡，影响GTO的正确开通和关断。此外，隔 离器件本身的响应速度将影响驱动信号的快速
全控型电力电子器件
GTO 的 外 形
电路符号
阳阳A
☞GTO的导通过程与普通 晶闸管是一样的，只不 过导通时饱和程度较浅。 ☞而关断时，给门极加负脉 冲，即从门极抽出电流， 器件退出饱和而关断。 ☞GTO的多元集成结构使 得其比普通晶闸管开通 过程更快，承受di/dt的 能力增强。
阳阳G 阳阳A
2018/12/13
2
1.3.1可关断晶闸管GTO——主要参数
2018/12/13
0.01ms 1ms
另外安全工作区与导通控制 脉冲有关系,如左图，给出不同 宽度的脉冲对应的安全工作区
C D BUCE UCE
11
1.3.3 功率场效应管MOSFET——外型和电路符号和特点
外 型
电 路 符 号
2018/12/13
阳阳D
阳阳G 阳阳S
■分为结型和绝缘栅型，但通常主要指绝缘栅型 中的MOS型（Metal Oxide Semiconductor FET）,简称电力MOSFET（Power MOSFET）。 ■电力MOSFET是用栅极电压来控制漏极电流的， 它的特点有： ◆驱动电路简单，需要的驱动功率小。 ◆开关速度快，工作频率高（可达106）。 ◆热稳定性优于GTR。 ◆电流容量小，耐压低，多用于功率不超过 10kW的电力电子装置。 比较： GTO一般可以做到几KA/KV（功率最大）；开关 速度几百HZ； GTR一般可以做到几百A/KV，速度稍慢，几K到 几百K， MOSFET一般可以做到几十A/KV（速度最快）， 可达106 ；
关断过程
从开始施加反向基极电流到集电极电流开始下降 （下降到90%ICO）对应的时间叫做存储时间ts。接 着是下降时间tf，定义为集电极电流从90%ICO下降 到10%ICO对应的时间。关断时间toff=ts+tf。 GTR的开关时间在几微秒以内，比晶闸管和 GTO都短很多。
四种典型的全控型器件
四种典型的全控型器件班级学号：********* 姓名：***日期：2013.10.3四种典型的全控型器件全控型器件：通过控制信号既可以控制其导通，又可以控制其关断的电力电子器件被称为全控型器件，又称为自关断器件。
四种典型全控型器件：只在汽车点火装置和电视机行扫描电路中进行试用。
自70年代中期开始，GTO的研制取得突破，相继出世了1300V/600A、2500V/1000A、4500V/2400A的产品，目前已达9kV/25kA/800Hz及6Hz/6kA/1kHz的水平。
(2)大功率晶体管（GTR）GTR是一种电流控制的双极双结电力电子器件，产生于本世纪70年代，其门极可关断晶闸管（Gate-Turn-Off Thyristor—GTO），电力晶体管（Giant Transistor-GTO），电力场效应晶体管（Power MOSFET），绝缘栅双极晶体管（Insulate-Gate Bipolar Transistor—IGBT）。
容量比较：（1）1964年，美国第一次试制成功了500V/10A的GTO。
在此后的近10年内，GTO的容量一直停留在较小水平，额定值已达1800V/800A/2kHz、1400v/600A/5kHz、600V/3A/100kHz。
(3)功率MOSFET目前制造水平大概是1kV/2A/2MHz和60V/200A/2MHz。
(4)绝缘门极双极型晶体管（IGBT）IGBT是由美国GE公司和RCA公司于1983年首先研制的，当时容量仅500V/20A，且存在一些技术问题。
目前，其研制水平已达4500V/1000A。
开关频率：GTO的延迟时间一般为1～2us;下降时间一般小于2us。
GTR的开关时间一般在几微秒以内，比晶闸管短很多，也短于GTO。
MOSFET的开关时间一般在10--100ns之间。
IGBT的开关时间要低于电力MOSFET。
驱动方式和驱动功率：GTO：电流驱动型，驱动功率大。
全控型电力电子器(第二讲)
饱和区
它承受 反向电压 能力很差， 反响阻断 电压只有 几十伏， 因此大大 限制了它 在高反压 场合的应 用。
截止区
击穿区
IGBT的转移特性曲线
UGE(TH)温度每升高1 ℃ 其值下降5mV 左右
在25 ℃ 时其值一 般为2-6V
IGBT的主要参数
集电极-射极击穿电压UCES：最高工作电压， 其大小与结温呈正温度系数关系0.63V/℃
在电力电子技术中，GTR主要工作在开关状态。 晶体管通常连接成共发射极电路，GTR通常工作 在正偏(Ib＞0)时大电流导通；反偏(Ib＜0)时处于 截止状态。因此，给GTR的基吸施加幅度足够大 的脉冲驱动信号，它将工作于导通和截止的开关 状态。
快速通过放大区,防止功耗太大损坏GTR 为了保证开关速度快，损耗小，要求GTR饱和压
和源极间加正向电压UGS，由于栅极是
绝缘的，不会有电流。但栅极的正电 压所形成的电场的感应作用却会将其 下面的P 型区中的少数载流子电子吸
引某到一栅电极压下值面UT时的，P型栅区极表下面面。的当Pu型GS区大于表
面的电子浓度将超过空穴浓度，使P型 反型成N型，沟通了漏极和源极。 此 时，若在漏源极之间加正向电压，则 电子将从源极横向穿过沟道，然后垂
2）漏极连续电流ID和漏极峰值电流IDM：即电力
MOSFET 的 额 定 电 流 ， 其 大 小 主 要 受 管 子 的 温 升 限 制。
3）栅源击穿电压UGS：栅极与源极之间的绝缘层
很薄，承受电压很低，一般不得超过20 V，否则 绝缘层可能被击穿而损坏，使用中应加以注意。
总之，为了安全可靠，在选用MOSFET时，对电 压、电流的额定等级都应留有较大裕量。
极控制关断，但导通时管压降增大； 多元集成结构使GTO元阴极面积很小，门、阴极间距大为缩短，使
四种典型全控型器件比较
四种典型全控型器件的比较四种典型全控型器件的比较一、 对四种典型全控型器件的介绍1、门极可关断晶闸管(GTO ) 1）GTO 的结构与工作原理芯片的实际图形 GTO 结构的纵断面 GTO 结构的纵断面 图形符号GTO 的内部结构和电气图形符号2）工作原理：设计α2较大，使晶体管V2控 制灵敏。
导通时α1+α 2= 1.05更接近1，导通时接近临界饱和，有利门极控制关断，但导通时管压降增大。
多元集成结构，使得P2基区横向电阻很小，能从门极抽出较大电流。
下图为工作原理图。
22222、电力晶体管(GTR) 1）电力晶体管的结构：R NPNPNPA G SK E GI G E AI K I c2I c1I A V 1V 2b)内部结构电气图形符号NPN型电力晶体管的内部结构及电气图形符号2）工作原理：在电力电子技术中，GTR主要工作在开关状态。
晶体管通常连接成共发射极电路，GTR通常工作在正偏(I b＞0)时大电流导通；反偏(I b＜0)时处于截止状态。
因此，给GTR的基吸施加幅度足够大的脉冲驱动信号，它将工作于导通和截止的开关状态。
3、电力场效应晶体管(Power MOSFET)1）电力MOSFET的结构MOSFET元组成剖面图图形符号电力MOSFET采取两次扩散工艺，并将漏极D移到芯片的另一侧表面上，使从漏极到源极的电流垂直于芯片表面流过，这样有利于减小芯片面积和提高电流密度。
2)电力MOSFET的工作原理：当漏极接电源正极，源极接电源负极，栅源极之间电压为零或为负时，P型区和N-型漂移区之间的PN结反向，漏源极之间无电流流过。
如果在栅极和源极间加正向电压U GS，由于栅极是绝缘的，不会有电流。
但栅极的正电压所形成的电场的感应作用却会将其下面的P 型区中的少数载流子电子吸引到栅极下面的P型区表面。
当u GS大于某一电压值U GS(th)时，栅极下面的P型区表面的电子浓度将超过空穴浓度，使P型反型成N型，沟通了漏极和源极。
全控型器件
全控型器件1.通过控制信号既可以控制其导通，又可以控制其关断的电力电子器件被称为全控型器件，又称为自关断器件；这类器件很多，门极可关断晶闸管（Gate-Turn-Off Thyristor—GTO），电力场效应晶体管（Power MOSFET），绝缘栅双极晶体管（Insulate-Gate Bipolar Transistor—IGBT）均属于此类。
●绝缘栅双极晶体管绝缘栅双极晶体管（Insulate-Gate Bipolar Transistor—IGBT）综合了电力晶体管（Giant Transistor—GTR）和电力场效应晶体管（PowerMOSFET）的优点，具有良好的特性，应用领域很广泛；IGBT也是三端器件：栅极，集电极和发射极。
●门极可关断晶闸管门极可关断晶闸管（Gate-Turn-Off Thyristor—GTO）也是晶闸管（Thyristor）的一种派生器件，但可以通过在门极施加负脉冲使其关断，因而属于全控型器件；它和普通晶闸管一样，也是PNPN四层结构，外部引出三个极，阳极，阴极和门极；工作条件同普通晶闸管；其主要用于兆瓦级以上的大功率场合。
●电力场效应晶体管电力场效应晶体管分为两种类型，结型和绝缘栅型，但通常所说的是绝缘栅型中的MOS型（Metal Oxide Semiconductor FET），简称电力MOSFET（Power MOSFET），P-MOSFET是用栅极电压来控制漏极电流，它的显著特点是驱动电路简单，驱动功率小，开关速度快，工作频率高；但是其电流容量小，耐压低，只用于小功率的电力电子装置，其工作原理与普通MOSFET一样。
●电力晶体管电力晶体管按英文Giant Transistor直译为巨型晶体管，是一种耐高电压、大电流的双极结型晶体管（Bipolar Junction Transistor—BJT），所以有时也称为Power BJT；其特性有：耐压高，电流大，开关特性好，但驱动电路复杂，驱动功率大；GTR和普通双极结型晶体管的工作原理是一样的。
电力电子技术2 全控型电力电子器件
2．1 门极可关断晶闸管（GTO）
一、GTO的工作原理 GTO的内部结构与普通晶闸管相
同，是PNPN四层三端结构，但在 制作时采用特殊工艺使管子导通 后处于临界饱和，这样可以用门 极负脉冲电流破坏临界饱和使其 关断。 GTO主要用于直流变换和逆变等 需要元件强迫关断的地方。其开 关时间在几µs-25µs之间，工作 电压高达6000V，电流大6000A， 适用于开关频率为数百Hz至 10kHz的大功率场合。
2、VDMOS的主要参数
（区进1）入通饱态和电区阻时R漏on：极在至确源定极的间栅的源直电流压电U阻GS下称，为V通DM态OS电由阻可。调电阻
（压称2）为阈阈值值电电压压U。T：沟道体区表面发生强反型所需的最低栅源电
（3）跨导gm：gm=ΔID/ΔUGS，它表示UGS对ID的控制能力的大小。
有 一外般接不电会阻引限起制GT电R的流特IC性的变增坏大。，
如 大 时 （负继， ，阻续U当CE效增I突C上应大然升）U下C到E，降，A这，又点个而不（现限I临C象继制界称续I值C为的增）二大增
次击穿。
2．2 电力晶体管
（2）安全工作区(SOA)：指在输 出特性曲线图上GTR能够安全运 行的电流电压的极限范围。
C图中，导通与关断用两个独立 电源，开关元件少，电路简单。
四种典型全控型器件比较
《中国 电力 百科全书》
《电工 技术 》
《电力 电子 交流技术》
《中国 集成 电路 》
《现代 电力 电子技术基础》
U
G
U
90
GE
U
GEM
U
10
GE
0
I
C
I CM
t
通一致性好， 故要求 GTO门极正向驱动电流的前沿必须有足够的幅度和陡度， 正脉 冲的后沿陡度应平缓。
2）反向关断电流﹣ i G。为了缩短关断时间与减少关断损耗，要求关断门极电 流前沿尽可能陡， 而且持续时间要超过 GTO的尾部时间。 还要求关断门极电流脉冲 的后沿陡度应尽量小。 GTO的驱动电路：
近 1，导通时接近临界饱和，有利门极控制关断，但导通时管压降增大。
多元集
成结构， 使得 P2 基区横向电阻很小， 能从门极抽出较大电流。 下图为工作原理图。
2222 A
IA PNP
V1
G IG
Ic1
I c2
R
NPN V 2
S
EA
EG
IK
K
b)
2、电力晶体管 (GTR) 1）电力晶体管的结构：
3
内部结构
管（ Giant Transistor—GTR）和电力场效应晶体管（ Power MOSFET ）的优点，具
有良好的特性，应用领域很广泛。缺 点 ：开 关 速 度 低 于 MOSFET ，电 压 ，电
流 容 量 不 及 GTO 。
2010 年，中国科学院微电子研究所成功研制国内首款可产业化
IGBT 芯
② 用内阻小的驱动源对栅极电容充放电， 以保证栅极控制电压 uGE 有足够陡 的前后沿，使 IGBT 的开关损耗尽量小。另外， IGBT 开通后，栅极驱动源应能提 供足够的功率，使 IGBT 不退出饱和而损坏。
全控型电力电子器件
目前生产的GTR模块可将多达6个互相绝 缘的单元电路做在同一模块内，可很方 便地组成三相桥式电路。
3. GTR的二次击穿现象
一次击穿 ❖ 集电极电压升高至击穿电压时，Ic迅速增大，出现雪 崩击穿； ❖ 只要Ic不超过限度，GTR一般不会损坏，工作特性也 不变。
3.特点
全控型 容量大 off≈5 电流控制型
电流关断增益off ： 最大可关断 阳极电流与门极负脉冲电流最大 值IGM之比称为电流关断增益
off
I ATO I GM
1000A的GTO关断时门极负脉
冲电流峰值要200A 。
第二节 GTR——电力晶体管
➢ 电力晶体管GTR （Giant Transistor，巨型晶体管） ➢ 耐 高 电 压 、 大 电 流 的 双 极 结 型 晶 体 管 （ Bipolar
频率低。该类器件有SCR、GTO、GTR。 （2）电压控制器件：驱动功率小，驱动电路简单可靠，
工作频率高。该类器件有P-MOSEET、IGBT。
C
IDRNV-J1+ IC
C
-+
+
-IDRon
பைடு நூலகம்
G
E
栅极
b)
c)
集电极 发射极
2.导通关断条件
驱动原理与电力MOSFET基本相同，属于场控器件， 通断由栅射极电压uGE决定 导通条件：在栅射极间加正电压UGE UGE大于开启电压UGE(th)时，MOSFET内形成沟道， 为晶体管提供基极电流，IGBT导通。 关断条件：栅射极反压或无信号 栅射极间施加反压或不加信号时，MOSFET内的沟 道消失，晶体管的基极电流被切断，IGBT关断。
GTO+GTR+MOS+IGBT
主要参数：
共射极电流放大倍数、最高工作电压、集电极 最大允许电流、集电极最大耗散功率、开通时 间、关断时间
应用：交流电动机调速、不间断电源、中频电 源等电力变流装置中。
活动2：对比晶闸管来理解GTO的工作原理
晶闸管
GTO
对比结果
导
通 阳极加正向电压，同时在 阳极加正向电压，同时在
全控型电力电子器件
1.全控型电力电子器件有哪几种？ 2.门极可关断型晶闸管、电力晶体管的符
号、三个极的名称？ 3.门极可关断型晶闸管、电力晶体管的主
要参数？应用范围？
复习：晶闸管
1.晶闸管的符号： A--阳极 K--阴极 G--门极 2.导通条件： 阳极加正向电压，同时在门极加正向触发电压 3.关断条件：
电力MOSFET是单极型电压驱动器件，开关速度快， 输入阻抗高，热稳定性好，所需驱动功率小而且驱 动电路简单。
绝缘栅双极晶体管（Insulated-gate Bipolar Transistor——IGBT或IGT）综合了GTR 和MOSFET的优点，因而具有良好的特性。
绝缘栅双极晶体管IGBT
■IGBT的结构
电力MOSFET的符号
N 沟 道 增 强 型
P
沟
道
增
强
S——源极
型
D——漏极
N
G——栅极
P
沟
沟
道
道
耗
耗
尽
尽
型
型
电力MOSFET的工作原理
截止：当栅源电压UGS≤0时，漏源极之间无电流流过； 当UGS≤UT(UT为开启电压)时，漏源极之间仍无电流流 过，电力MOSFET截止。
导通：在栅极和源极之间加一正电压UGS， 当UGS>UT时，此时加漏源电压UDS>0,漏极和源 极导电,电力MOSFET导通。
第15章全控型电力电子器件及其应用
PWM型变频器的基本工作原理
•PWM逆变器的输出电压 为等幅不等宽的脉冲列
•异步电动机的输入电压
•结论
•图15-11 PWM型变频器基本原理示意图
•按一定比例改变脉冲列中各脉冲的宽度，即可 •改变输入电压 （与输出电压 等效）的幅值。
•
一、PWM型变频器的基本工作原理
•1. 单相桥式PWM型变频电路的工作原理
•电力电 子 器件
• 全控型
•GTR（电力晶体管） •GTO （可关断晶闸管) •功率 MOSFET（功率场效应晶体管)
IGBT(绝缘栅双极晶体管)
•
全控型电力电子器件分类2
•全控型 电力电 子器件
•功率 MOSFET（功率场效应晶体管)
• 单极型 •SIT（静电感应晶体管）
•（一种载流子 参与导电） •GTR（电力晶体管）
•当 f1≤f1n时，对恒转矩负载，都采用电压频率比例调节， 低频段加以电压补偿的恒转矩调速方式，即
•=常数
•式中， 是定子供电额定频率； 是定子供电额定电压 。 •当f1＞f1n时，对近似恒功率负载，采用只调节频率f1，而不
调节电压 的控制方式，即
•
二、变频器的分类及结构形式
• 1. 变频器的分类
•
二、 可关断晶闸管（GTO)
•GTO的结构和等效电路
•15-4
•
GTO的工作原理
•GTO 的开通原理：同普通晶闸管
•GTO的关断机理 ： •闭合S，门极加负偏压 ，IC1被抽走，形成门 极负电流 - IG.
•？
•
GTO和SCR的不同
•GTO的内部包含有数百个共阳极的小GTO，这些小 GTO称为GTO元。GTO元的阳极是共有的，门极和 阴极分别并联在一起。这是实现门极控制关断所采 取的特殊设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.特点
高频，容量大 反向耐压低（必须反接二极管） 模块化 驱动和保护有专用芯片
其他电力电子器件
MCT——MOS控制晶闸管 SIT——静电感应晶体管 SITH——静电感应晶闸管
小结：
IGBT的结构与工作原理 IGBT的特性与参数 IGBT的擎住效应与安全工作区 作业：11、12
本章小结
1、根据开关器件是否可控分类
（1）不可控器件：二极管VD （2）半控器件：普通晶闸管SCR （3）全控器件：GTO、GTR、功率MOSFET、IGBT等。
2、根据门极(栅极)驱动信号的不同
（1）电流控制器件：驱动功率大，驱动电路复杂，工作频率低。该 类器件有SCR、GTO、GTR。
（2）电压控制器件：驱动功率小，驱动电路简单可靠，工作频率高。 该类器件有P-MOSEET、IGBT。
1、2
第二节 GTR——电力晶体管
➢ 电力晶体管GTR （Giant Transistor，巨型晶体管） ➢ 耐 高 电 压 、 大 电 流 的 双 极 结 型 晶 体 管 （ Bipolar
Junction Transistor——BJT）， 英 文 有 时 候 也 称 为 Power BJT ➢ 在电力电子技术的范围内，GTR与BJT这两个名称等效。 应用 ➢ 20世纪80年代以来，在中、小功率范围内取代晶闸管， 但目前又大多被IGBT和电力MOSFET取代
安全工作区
防止二次击穿，采用保护电路，同时考虑器件 的安全裕量，尽量使GTR工作在安全工作区。
4.特点
全控型，电流控制型 二次击穿（工作时要防止） 中大容量，开关频率较低
第三节 功率场效应晶体管（MOSFET）
S G
N+ P N+
N+ P N+
沟道
N-
N+
D
D
D
G： 栅极
D： 漏极
G
G
S： 源极
一次击穿 ❖ 集电极电压升高至击穿电压时，Ic迅速增大，出现雪 崩击穿； ❖ 只要Ic不超过限度，GTR一般不会损坏，工作特性也 不变。
二次击穿 ❖ 一次击穿发生时，如果继续增高外接电压，则Ic继续 增大，当达到某个临界点时，Uce会突然降低至一个 小值，同时导致Ic急剧上升，这种现象称为二次击穿， ❖ 二次击穿的持续时间很短，一般在纳秒至微秒范围， 常常立即导致器件的永久损坏。必需避免。
IGBT综合了MOSFET和GTR的输入阻抗高、工 作速度快、通态电压低、阻断电压高、承受电流 大的优点。成为当前电力半导体器件的发展方向。
1. 结构
复合结构（= MOSFET+GTR）
发射极 栅极
E
G
N+ P N+
N+ P N+
J3 J2
N-
N+
J1
P+
C 集电极 a)
漂移区 缓冲区 G
注入区
C
ID RN V-J1+ IC
C
-+
+ -IDRon
G
E
b)
c)Βιβλιοθήκη .导通关断条件驱动原理与电力MOSFET基本相同，属于场控器件， 通断由栅射极电压uGE决定 导通条件：在栅射极间加正电压UGE UGE大于开启电压UGE(th)时，MOSFET内形成沟道， 为晶体管提供基极电流，IGBT导通。 关断条件：栅射极反压或无信号 栅射极间施加反压或不加信号时，MOSFET内的沟 道消失，晶体管的基极电流被切断，IGBT关断。
1.单管GTR
单管GTR的基本工作原理与晶体管相同 作为大功率开关管应用时，GTR工作在截
止和导通两种状态。 主要特性是耐压高、电流大、开关特性好
2．达林顿GTR
单管 GTR的电流增益低，将给基极驱动电 路造成负担。达林顿结构是提高电流增益 一种有效方式。
达林顿结构由两个或多个晶体管复合而成， 可以是PNP型也可以是NPN型，其性质由 驱动管来决定
S
S
N沟道
P沟道
a)
b)
电力MOSFE图T1的-1结9 构和电气图形符号 a) 内部结构断面示意图 b) 电气图形符号
1.导通关断条件
漏源极导通条件：在栅源极间加正电压UGS 漏源极关断条件：栅源极间电压UGS为零
2.特点
控制级输入阻抗大 驱动电流小 防止静电感应击穿 中小容量，开关频率高 导通压降大（不足）
2. 导通关断条件
导通：同晶闸管，AK正偏，GK正偏 关断：门极加负脉冲电流
3.特点
全控型 容量大 off≈5 电流控制型
off
I ATO I GM
1000A的GTO关断时门极负脉
冲电流峰值要200A 。
小结
GTO的结构 GTO的工作原理 GTO的特性曲线 GTO的主要参数
作业
达林顿GTR的开关速度慢，损耗大
3．GTR 模块
将 GTR管芯、稳定电阻、加速二极管、 续流二极管等组装成一个单元，然后根 据不同用途将几个单元电路组装在一个 外壳之内构成GTR模块。
目前生产的GTR模块可将多达6个互相绝 缘的单元电路做在同一模块内，可很方 便地组成三相桥式电路。
3. GTR的二次击穿现象
模块
IGBT
开关器件——IGCT＝驱动电路＋GCT
4kA/4.5kV IGCT
663A/4.5kV IGCT
GCT分解部件
第一节 门极可关断（GTO）晶闸管
1. 结构
➢与普通晶闸管的相同点：PNPN四层半导体 结构，外部引出阳极、阴极和门极； ➢和普通晶闸管的不同点：GTO是一种多元的 功率集成器件，内部包含数十个甚至数百个共 阳极的小GTO元，这些GTO元的阴极和门极 则在器件内部并联在一起。
小结
1. MOSFET的结构与工作原理 2. MOSFET的特性 3. MOSFET的主要参数 4. 作业：9、10、11
第四节 绝缘栅双极晶体管IGBT）
绝缘栅双极型晶体管简称为IGBT（Insulated Gate Biopolar Transistor）,是80年代中期 发展起来的一种新型复合器件。
