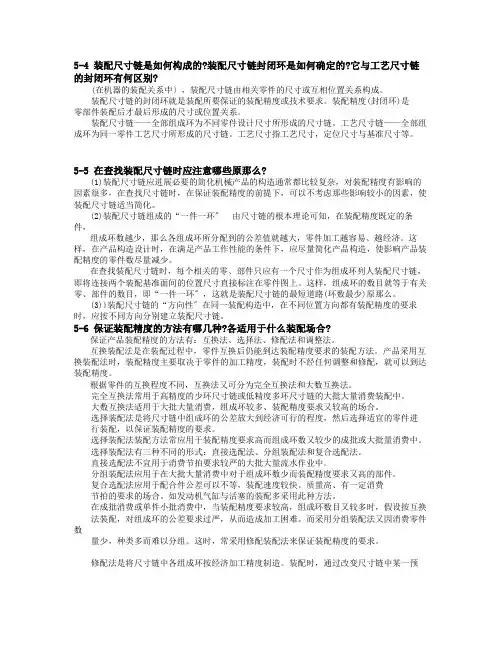

5-4 装配尺寸链是如何构成的?装配尺寸链封闭环是如何确定的?它与工艺尺寸链的封闭环有何区别?(在机器的装配关系中〕,装配尺寸链由相关零件的尺寸或互相位置关系构成。
装配尺寸链的封闭环就是装配所要保证的装配精度或技术要求。
装配精度(封闭环)是零部件装配后才最后形成的尺寸或位置关系。
装配尺寸链——全部组成环为不同零件设计尺寸所形成的尺寸链。
工艺尺寸链——全部组成环为同一零件工艺尺寸所形成的尺寸链。
工艺尺寸指工艺尺寸,定位尺寸与基准尺寸等。
5-5 在查找装配尺寸链时应注意哪些原那么?(1)装配尺寸链应进展必要的简化机械产品的构造通常都比较复杂,对装配精度有影响的因素很多,在查找尺寸链时,在保证装配精度的前提下,可以不考虑那些影响较小的因素,使装配尺寸链适当简化。
(2)装配尺寸链组成的“一件一环〞由尺寸链的根本理论可知,在装配精度既定的条件,组成环数越少,那么各组成环所分配到的公差值就越大,零件加工越容易、越经济。
这样,在产品构造设计时,在满足产品工作性能的条件下,应尽量简化产品构造,使影响产品装配精度的零件数尽量减少。
在查找装配尺寸链时,每个相关的零、部件只应有一个尺寸作为组成环列人装配尺寸链,即将连接两个装配基准面间的位置尺寸直接标注在零件图上。
这样,组成环的数目就等于有关零、部件的数目,即“一件一环〞,这就是装配尺寸链的最短道路(环数最少)原那么。
(3))装配尺寸链的“方向性〞在同一装配构造中,在不同位置方向都有装配精度的要求时,应按不同方向分别建立装配尺寸链。
5-6 保证装配精度的方法有哪几种?各适用于什么装配场合?保证产品装配精度的方法有:互换法、选择法、修配法和调整法。
互换装配法是在装配过程中,零件互换后仍能到达装配精度要求的装配方法。
产品采用互换装配法时,装配精度主要取决于零件的加工精度,装配时不经任何调整和修配,就可以到达装配精度。
根据零件的互换程度不同,互换法又可分为完全互换法和大数互换法。
2024年机械制造技术期末考试复习题库(含答案)

2024年机械制造技术期末考试复习题库(含答案)一、单选题1.加工齿轮,成形法比展成法生产效率()。
A、低B、高C、接近D、相同参考答案:A2.刀具刀刃部分的失效形式的错误选项是()A、刀刃崩缺B、磨损C、塑性变形D、刀具折断参考答案:C3.进给运动通常是指()A、切削运动中消耗功率最多的运动B、切削运动中速度最高的运动C、不断地把切削层投入切削的运动D、使工件或刀具进入正确加工位置的运动参考答案:C4.在卧式铣床上铣台阶面时,一般用()铣刀A、端铣刀B、立铣刀C、三面刃铣刀D、两面刃铣刀参考答案:C5.普通机床床身的毛坯多采用()。
A、铸件B、锻件C、焊接件D、冲压件参考答案:A6.粒度是磨料颗粒尺寸的()A、刚性B、大小C、多少D、韧性参考答案:B7.根据《GBT3375-1994焊接术语》,将待焊处的母材金属熔化以形成焊缝的焊接方法,称为()。
A、熔焊B、压焊D、锻焊参考答案:A8.在进行车削加工时,有多种因素影响切削力的大小,其中,对切削抗力影响最大的是()A、工件材料B、切削深度C、刀具角度D、刀具材料参考答案:B9.一般轴类工件,在车铣磨等工序中,始终用中心孔作精基准,符合()的原则A、基准重合B、基准统一C、基准转换D、以上都不是参考答案:B10.()高速切削塑性金属材料时,若没有采取适当的断屑措施,则形成()切屑。
A、挤裂B、崩碎C、带状参考答案:C11.刀具的寿命刀具的耐用度。
A、小于B、等于C、大于D、无关参考答案:C12.车削时切削热传出途径中所占比例最大的是()A、车刀B、工件C、切屑D、空气介质参考答案:C13.大批量生产的减速器输出轴毛坯应该选用()。
A、砂型铸造的铸件B、金属模砂型铸造的铸件C、自由锻造的锻件D、模锻的锻件参考答案:D14.磨削硬金属材料时,应选用的砂轮是。
A、硬度较低B、硬度较高C、中等硬度D、细粒度参考答案:A15.重要的轴类零件的毛坯通常应选择()A、铸件B、锻件C、棒料D、管材参考答案:B16.切削液的作用()、()、()等参考答案:冷却;润滑;排屑;17.四爪单动卡盘的每个卡爪都可以单独在卡盘范围内作()移动A、圆周B、轴向C、径向D、法向参考答案:C18.在碳素钢中加入适量的合金元素形成了()A、硬质合金B、高速钢C、合金工具钢D、碳素工具钢参考答案:C19.铣床主轴锥孔的空心轴是用来()A、安装铣刀B、安装工件C、安装轴套D、用来节省材料参考答案:A20.影响表面质量的最大因素是()A、切削速度B、进给量C、背吃刀量参考答案:B21.通过刀尖的运动轨迹来获得形状精度的方法称为()A、轨迹法B、仿形法C、成形法D、展成法参考答案:A22.精车时,为了提高表面质量,应选用的进给量,的切削速度。
机械制造工艺学1234567本科中国地质大学开卷参考资料题库及答案

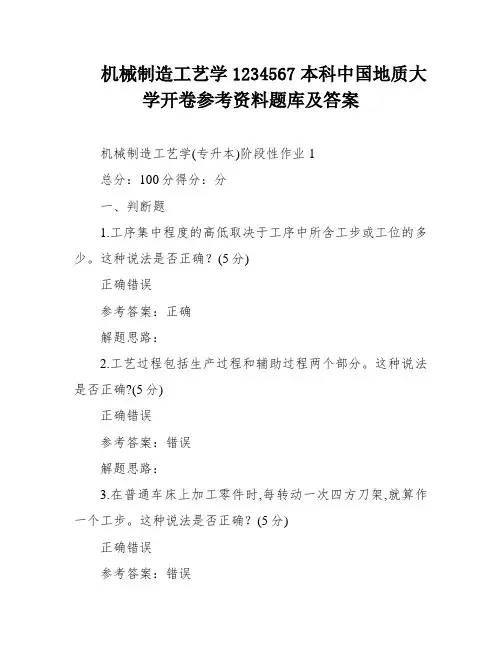

机械制造工艺学1234567本科中国地质大学开卷参考资料题库及答案机械制造工艺学(专升本)阶段性作业1总分:100分得分:分一、判断题1.工序集中程度的高低取决于工序中所含工步或工位的多少。
这种说法是否正确?(5分)正确错误参考答案:正确解题思路:2.工艺过程包括生产过程和辅助过程两个部分。
这种说法是否正确?(5分)正确错误参考答案:错误解题思路:3.在普通车床上加工零件时,每转动一次四方刀架,就算作一个工步。
这种说法是否正确?(5分)正确错误参考答案:错误解题思路:4.设计零件的加工工艺路线时必须划分加工阶段。
这种说法是否正确?(5分)正确错误参考答案:正确解题思路:5.粗基准定位时,一般正在加工的表面就是零件的精基准。
这种说法是否正确?(5分)精确错误参考答案:精确解题思路:出产准备工作量小。
这类说法是否精确?6.工序集中则利用的设备数量少,(5分)精确错误参考答案:错误解题思路:外圆时加工前后的直径差。
这种说法是否正确?(57.工序余量是指加工内、分)精确错误参考答案:错误解题思路:8.工艺过程包括出产过程和辅佐过程两个部分。
这类说法是否精确?(5分)精确错误参考答案:错误解题思路:出产准备工作量大。
这类说法是否精确?9.工序聚集则利用的设备数量多,(4分)精确错误参考答案:精确解题思路:10.一切金属表面的精加工都可接纳磨削加工办法得到。
这类说法是否精确?(4分)精确错误参考答案:错误解题思路:11.在一个尺寸链中增环的最少个数是一个。
这种说法是否正确?(4分)精确错误参考答案:正确解题思路:12.工序的集中与聚集只取决于工件的加工精度要求。
这类说法是否精确?(4分)精确错误参考答案:错误解题思路:13.粗基准绝对不允许重复使用。
这种说法是否正确?(4分)精确错误参考答案:错误解题思路:14.工序的集中与分散取决于工件的加工精度,这种说法是否正确?(4分)精确错误参考答案:错误解题思路:二、填空题1.机械加工中,加工阶段划分为___(1)___,___(2)___,___(3)___,___(4)___。
第2章机械零件的强度复习及自测(含参考答案)

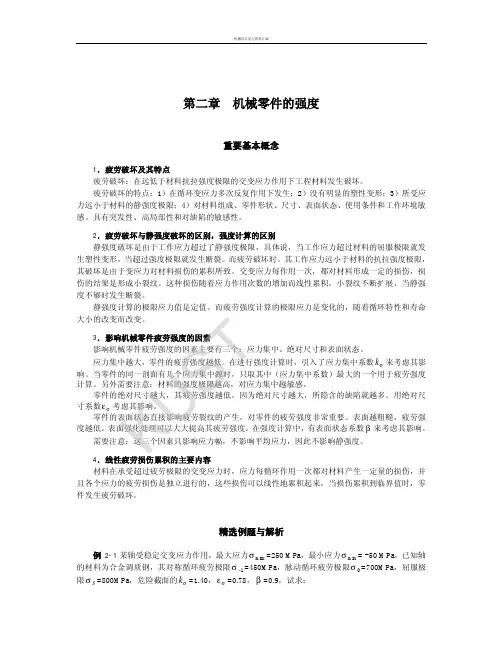

第二章 机械零件的强度重要基本概念1.疲劳破坏及其特点疲劳破坏:在远低于材料抗拉强度极限的交变应力作用下工程材料发生破坏。
疲劳破坏的特点:1)在循环变应力多次反复作用下发生;2)没有明显的塑性变形;3)所受应力远小于材料的静强度极限;4)对材料组成、零件形状、尺寸、表面状态、使用条件和工作环境敏感。
具有突发性、高局部性和对缺陷的敏感性。
2.疲劳破坏与静强度破坏的区别,强度计算的区别静强度破坏是由于工作应力超过了静强度极限,具体说,当工作应力超过材料的屈服极限就发生塑性变形,当超过强度极限就发生断裂。
而疲劳破坏时,其工作应力远小于材料的抗拉强度极限,其破坏是由于变应力对材料损伤的累积所致。
交变应力每作用一次,都对材料形成一定的损伤,损伤的结果是形成小裂纹。
这种损伤随着应力作用次数的增加而线性累积,小裂纹不断扩展,当静强度不够时发生断裂。
静强度计算的极限应力值是定值。
而疲劳强度计算的极限应力是变化的,随着循环特性和寿命大小的改变而改变。
3.影响机械零件疲劳强度的因素影响机械零件疲劳强度的因素主要有三个:应力集中、绝对尺寸和表面状态。
应力集中越大,零件的疲劳强度越低。
在进行强度计算时,引入了应力集中系数σk 来考虑其影响。
当零件的同一剖面有几个应力集中源时,只取其中(应力集中系数)最大的一个用于疲劳强度计算。
另外需要注意:材料的强度极限越高,对应力集中越敏感。
零件的绝对尺寸越大,其疲劳强度越低。
因为绝对尺寸越大,所隐含的缺陷就越多。
用绝对尺寸系数σε考虑其影响。
零件的表面状态直接影响疲劳裂纹的产生,对零件的疲劳强度非常重要。
表面越粗糙,疲劳强度越低。
表面强化处理可以大大提高其疲劳强度。
在强度计算中,有表面状态系数β来考虑其影响。
需要注意:这三个因素只影响应力幅,不影响平均应力,因此不影响静强度。
4.线性疲劳损伤累积的主要内容材料在承受超过疲劳极限的交变应力时,应力每循环作用一次都对材料产生一定量的损伤,并且各个应力的疲劳损伤是独立进行的,这些损伤可以线性地累积起来,当损伤累积到临界值时,零件发生疲劳破坏。
《机械制造工艺学》期末考试题参考答案

《机械制造工艺学》期末考试题参考答案一、名词解释(本大题共5小题,每小题2分,共10 分)1.工序:一个或一组工人,在一台机床或一个工作地点对同一或同时对几个工件所连续完成的那部分工艺过程。
2.尺寸链:相互联系,按一定顺序首尾相接和尺寸封闭图形。
3.基准:确定生产对象上几何要素的几何关系所依据的那些点,线,面。
4.过定位:几个定位支撑点重复限制同一个或几个自由度。
5.形状精度:加工后零件各表面的实际形状与表面理想形状之间的附和精度。
二、填空题(本大题共7小题,每空1 分,共20 分)6.牛头刨床的主运动是(刨刀)的直线往复移动,进给运动是(工件)的间歇移动。
7.工时定额是完成某一(零件)或(工序)所规定的时间。
8.刨削和插削都是(间断)切削,刀具易受到(冲击),因此(切削速度)不宜太高。
9.电火花加工是在一定的(介质)中,通过(工具)电极和(工件)电极之间的(脉冲放电)的电蚀作用,对工作进行加工的方法。
10.切削用量是在切削加工过程中(V)(F)和(ap)的总称。
11.装夹是工件在加工前,使其在机床上或夹具中获得(正确而固定位置)的过程,它包括(定位)和(夹紧)两部分内容。
12.零件的加工精度包括(尺寸精度)(形状精度)和(相互位置)三个方面。
三、不定项选择(本大题共10小题,每小题1 分,共10 分)13.车床主轴的纯轴向窜动对(B、C)加工有影响。
A、车销内外圆B、车销端面 C车销螺纹14.制定零件工艺过程时,首先研究和确定的基准是(C )A、设计基准B、工序基准C、定位基准D、测量基准15.零件在加工过程中使用的基准叫做(B、D )A、设计基准B、工艺基准C、装配基准D、定位基准E、测量基准16.车床主轴轴颈和锥孔的同轴度要求很高,常采用(B )来保证A、基准重合B、互为基准C、自为基础D、基准统一17.机械加工中直接改变工件的形状、尺寸和表面性能使之变成所需零件的过程为( C )A、生产过程 B、工艺过程 C、机械加工工艺过程18.受迫振动系统在共振区消振最有效的措施使(B)A.增大系统刚度;B.增大系统阻尼;C.增大系统质量19.用(b)来限制六个自由度,称为(c)。
智能制造技能复习题含参考答案

智能制造技能复习题含参考答案一、单选题(共60题,每题1分,共60分)1、最早提出工业机器人概念,并申请了专利的是()A、理查德・豪恩B、约瑟夫•英格伯格C、比尔•盖茨D、戴沃尔正确答案:D2、体积小、反应快、调速范围宽但结构复杂有电磁干扰的直流伺服电机是()A、直流无刷伺服电机B、直流有刷伺服电机C、有刷伺服电机D、无刷伺服电机正确答案:B3、在仿型机床当中利用电感式传感器来检测工件尺寸,该加工检测装置是采用了()测量方法。
A、零位式B、微差式C^偏差式正确答案:A4、下列哪种通信技术不属于低功率短距离的无线通信技术?()A、蓝牙B、广.播C、超宽带技术D、Wi-Fi正确答案:B5、P1C称为()。
A、可编程逻辑门阵列B、可编程序控制器C、数字信号处理器D、个人PC机正确答案:B6、串级控制系统主回路是定值控制系统,副回路是()控制系统。
A、比值B、程序C、定值D、随动正确答案:D7、1ED的工作电压一般在()之间。
A、2.0-2.4VB、3.0-3.6VC、2.4-3.OVD、2.0-3.6V正确答案:D8、固体半导体摄像元件CCD是一种()A、PN结光电二极管电路B、PNP型晶体管集成电路C、NPN型晶体管集成电路D、MOS型晶体管开关集成电路正确答案:D9、电容式传感器通常用来测量()。
A、交流电流B、位移C、重量D、电场强度正确答案:B10、低压断路器()。
A、无短路保护,有过载保护B、有短路保护,有过载保护C、有短路保护,无过载保护D、无短路保护,无过载保护正确答案:B11、建立专家系统,最艰难(“瓶颈”)的任务是()A、知识推理B、知识应用C、知识获取D、知识表示正确答案:C12、数控机床组成的核心是:()A、输人装置B、主机C、伺服系统D、数控装置正确答案:D13、工业机器人的额定负载是指在规定范围内()所能承受的最大负载允许值A、手腕机械接口处B、末端执行器C、手臂D、机座正确答案:A14、产生应变片温度误差的主要原因有()。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
机械制造工艺学复习题含参考答案公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]机械制造工艺学一、填空题:1.对那些精度要求很高的零件,其加工阶段可以划分为:粗加工阶段,半精加工阶段, , 。
2.根据工序的定义,只要 、 、工作对象(工件)之一发生变化或对工件加工不是连续完成,则应成为另一个工序。
3.采用转位夹具或转位工作台,可以实现在加工的同时装卸工件,使 时间与 时间重叠,从而提高生产率。
4.尺寸链的特征是关联性和 。
5.拉孔,推孔,珩磨孔, 等都是自为基准加工的典型例子。
6.根据工厂生产专业化程度的不同,生产类型划分为 、 和单件生产三类。
7.某轴尺寸为043.0018.050+-φmm ,该尺寸按“入体原则”标注为 mm 。
8.工艺基准分为 、 、测量基准和装配基准。
9.机械加工工艺过程由若干个工序组成,每个工序又依次分为安装、 、 和走刀。
10. 传统的流水线、自动线生产多采用 的组织形式,可以实现高生产率生产。
11. 选择粗基准时一般应遵循、、粗基准一般不得重复使用原则和便于工件装夹原则。
12. 如图1所示一批工件,钻4—φ15孔时,若先钻1个孔,然后使工件回转90度钻下一个孔,如此循环操作,直至把4个孔钻完。
则该工序中有个工步,个工位。
图1 工件13. 全年工艺成本中,与年产量同步增长的费用称为,如材料费、通用机床折旧费等。
14. 精加工阶段的主要任务是。
15. 为了改善切削性能而进行的热处理工序如、、调质等,应安排在切削加工之前。
16.自位支承在定位过程中限制个自由度。
17.工件装夹中由于基准和基准不重合而产生的加工误差,称为基准不重合误差。
18.在简单夹紧机构中,夹紧机构实现工件定位作用的同时,并将工件夹紧;夹紧机构动作迅速,操作简便。
19.锥度心轴限制个自由度,小锥度心轴限制个自由度。
20.回转式钻模的结构特点是夹具具有;盖板式钻模的结构特点是没有。
21.常用夹紧机构中的是手动夹紧中应用最广泛的一种夹紧机构。
22.工件以外圆表面定位有两种形式,一种是定位,一种是定位。
23.夹紧力的作用方向应有利于工件的准确定位,一般要求主要夹紧力应垂直指向。
24.铣床夹具的对刀装置主要由和组成。
25.零件的加工精度包含三方面的内容:尺寸精度、和。
26.在车床上车削轴,采用双顶针定位,如果轴产生腰鼓形误差,说明工艺系统中的刚度不足;如果轴产生鞍形误差,则说明工艺系统中的刚度不足。
27.工艺上的6σ原则是指有%的工件尺寸落在了范围内。
28. 卧式车床的误差敏感方向为;刨床的误差敏感方向为。
29. 镗床主轴采用滑动轴承时,影响主轴回转精度的最主要因素是。
30. 按照在一批工件中误差出现的规律,加工误差可分为和两大类。
31.主轴回转误差可以分解为径向圆跳动、和三种基本形式。
32.车削加工中,大部分切削热传给。
33.为减小传动元件对传动精度的影响,应采用传动。
34.在转塔车床上就地镗削转塔上六个安装刀架的大孔是为了保证大孔轴线与重合。
35. 表面残余_ _(拉或压)应力会加剧疲劳裂纹的扩展。
36.加工表面层金属的力学物理性能和化学性能的变化主要反映在三个方面:表面层金属的冷作硬化,、。
37.车削加工时,进给量增加会使表面粗糙度值。
38.磨削时,砂轮的速度越高,工件表面的粗糙度值39.磨削淬火钢时,可能出现的表面金相组织的变化有烧伤,烧伤和淬火烧伤。
40.在运动副中,两相对运动零件表面的刀纹方向均与运动方向相同时,耐磨性。
41.在运动副中,两相对运动零件表面的刀纹方向均与运动方向垂直时,耐磨性。
42.常用的机械表面强化方法有和。
43.磨削时,采用内冷却方式和砂轮能有效地防止烧伤现象的产生。
44.任何机器都是由、、组件和部件等组成。
45.调整组成环的公差时,尺寸相近、加工方法相同的组成环,其公差值;难加工或难测量的组成环,其公差值。
46.产品装配精度一般包括相互位置精度、和。
47.调整组成环的公差时,标准件尺寸的组成环,其公差值;易加工或易测量的组成环,其公差值。
48. 根据零件的互换程度不同,互换法可以分为和。
49.装配尺寸链的封闭环就是装配所要保证的或。
50.保证产品装配精度的方法有互换法、选择法、和。
51.各装配精度之间有密切的关系,是相对运动精度的基础,对其它两项精度的实现有较大的影响。
52.由一个零件的精度来保证某项装配精度的情况,称为。
53.完全互换装配法常用于精度的环尺寸链的大批大量生产装配中。
54.最常见的调整方法有、可动调整法和误差抵消调整法。
55.在查找装配尺寸链时,组成环的数目应当等于有关零、部件的数目,这就是装配尺寸链的原则。
56. 大数互换装配法适用于精度的环尺寸链的大批大量生产装配中。
57. 最常见的修配方法有、合并加工修配法和自身加工修配法。
二、判断题:1.不完全定位在机械加工定位方案中是不允许出现的。
()2. 有色金属的精加工不宜采用磨削加工。
()3. 过定位和欠定位在机械加工定位方案中是不允许出现的。
()4. 淬火一般安排在磨削加工之前进行。
()5. 工件一旦夹紧,则它的六个自由度就全被限制了。
()6.在大量生产中,单件工时定额可忽略准备与终结时间()7. 中批生产中,机械加工工艺规程多采用机械加工工序卡片的形式。
()8.采用复合工步可以节省基本时间,从而提高生产效率。
()9.铰孔不但能保证尺寸、形状精度和减小孔的表面粗糙度,还能纠正位置精度。
()10.轴的外径尺寸的公差,如果按“入体原则”标注,则其上偏差为零。
()11. 附加基准是起辅助定位作用的基准。
()12.孔的直径公差,如果按“入体原则”标注,则其下偏差为零。
()13. 遵守“基准统一”原则,可以避免产生基准不重合误差。
()14. 对于平面磨床,床身导轨在垂直面的直线度要求应该高于水平平面内的直线度要求。
()15. 加工丝杠时常采用弹性或液压尾顶尖,是为了避免工件受热伸长而产生弯曲变形。
()16. 如果工艺过程稳定,则加工中就不会出现废品。
()17. 定位支承点不超过六个,就不会出现过定位。
()18. 一般来说,夹具误差对加工表面的位置误差影响最大。
()19. 工件的内应力不影响加工精度。
()20. 加工误差的点图分析法可用于估算加工过程中的合格率和不合格率()21. 定位误差是由于夹具定位元件制造不准确所造成的加工误差。
()22. 普通车床导轨在垂直面内的直线度误差对加工精度影响不大。
()23.车削具有圆度误差的毛坯时,由于“误差复映”而使工件产生与毛坯同样大小的圆度误差。
()24.假若一批工件加工尺寸的实际分布与正态分布基本相符,则其分布曲线的位置和形状都受加工系统中的常值系统误差的影响。
()25. 零件表面粗糙度值越小,其耐磨性越好。
()26.滚压加工能使工件表面金属组织细化,形成压缩残余应力。
()27.固定调整法采用改变调整件的相对位置来保证装配精度。
()28.采用互换装配时,选择的协调环不能为标准件或公共环。
()29.粗糙表面易被腐蚀。
()30.工件表面残余应力的数值及性质一般取决于工件最终工序的加工方法。
()31.采用调整法装配时,选择的补偿环不能为公共环。
()32.选择装配法常用于高精度少环尺寸链的成批或大批量生产中。
()33.如果工件表面没有磨削烧伤色,也就说明工件表面层没有发生磨削烧伤。
()34.进给量对切削加工表面粗糙度的影响较大。
()35.装配尺寸链中的协调环和补偿环都不应该是公共环。
()36.采用直接选配法装配时,最后可能出现“剩余零件”。
()三、简答题:1.为什么提高切削速度和刀具的刃磨质量,可以减小加工表面粗糙度值2.在装配时,有时采用“自身加工法”、“合并加工法”或“误差抵消法”,请问它们是由哪种装配方法发展成的3.如果零件的表面没有烧伤色是否就说明零件的表面层没有被受热损伤为什么4.什么叫装配尺寸链的最短路线原则为什么应遵守这个原则5.磨削裂纹的产生与工件材料及热处理有无关系6.修配装配法的含义是什么适用于什么生产中7.加工箱体类零件时,常以什么作为统一的精基准,为什么8.试分析在成批大量生产中,为什么要控制毛坯硬度的均匀性9.拟定工艺路线的主要任务是什么10.试分析引起下列形状误差的主要原因:在车床上用两顶尖装夹工件车细长轴,1)工件产生腰鼓形形状误差;2)工件产生尺寸由大到小的锥形。
11.什么是工序对同一工件其加工工序的安排是固定不变的吗为什么12.试解释转移原始误差法的原理并举例加以说明。
四、分析题:1.判断下组零件结构工艺性的好坏,并简要说明理由。
a) b)2.判断下组机器结构装配工艺性的好坏,并简要说明理由。
a) b)3、过球心打一孔。
指出工件定位应限制的自由度。
4.分析图示夹紧方案不合理的原因,并加以改进。
5.判断下组零件结构工艺性的好坏,并简要说明理由。
a) b)6.判断下组机器结构装配工艺性的好坏,并简要说明理由。
a) b)7、在小轴上铣槽,保证尺寸H和L 。
指出工件定位应限制的自由度。
8.分析图示夹紧方案不合理的原因,并加以改进。
9.判断下组零件结构工艺性的好坏,并简要说明理由。
a) b)10.判断下组机器结构装配工艺性的好坏,并简要说明理由。
a) b)11.镗两小孔(上方大孔已加工),保证尺寸A和H。
指出工件定位应限制的自由度。
12.分析图示夹紧方案不合理的原因,并加以改进。
13.比较下组零件结构工艺性的好坏,并简要说明理由。
a) b)14.比较下组机器结构装配工艺性的好坏,并简要说明理由。
a) b)15.钻2—φ6H7孔,各平面已加工。
指出工件定位应限制的自由度。
16.在无心磨床上磨削销轴,销轴外径尺寸要求为φ12±。
现随机抽取100件进行测量,结果发现其外径尺寸接近正态分布,平均值为x= ,均方根偏差为σ= 。
试作图分析有无废品产生,如产生废品,判断产生的废品能否修复。
17.判断下组零件结构工艺性的好坏,并简要说明理由。
a) b)18.判断下组机器结构装配工艺性的好坏,并简要说明理由。
a) b)19、过轴心打通孔,保证尺寸L 。
指出工件定位应限制的自由度。
20、某镗孔工序,孔的尺寸为1.0050+φ,镗孔后实际尺寸按正态分布,标准偏差为,但分布曲线中心相对公差带中心向左偏移。
试作图分析有无废品产生,如产生废品,判断产生的废品能否修复。
21.判断下组零件结构工艺性的好坏,并简要说明理由。
a) b)22.判断下组机器结构装配工艺性的好坏,并简要说明理由。
a) b)23、加工齿轮坯两端面,保证尺寸A 及两端面与内孔的垂直度 。
指出工件定位应限制的自由度。
24、某柴油发动机曲轴第四个连杆轴颈直径,要求为φ±,热处理后精磨194件,结果发现其尺寸接近正态分布, m x μ562.0-=,m μσ506.2=。
