电流互感器的原理电流互感器是一种测量和传输电流信号的设备,它广泛应用于电力系统、工业自动化以及电能计量等领域。

电流互感器的原理是基于法拉第电磁感应定律,即在变化的磁场中,导体内部会产生感应电动势。

电流互感器通常由铁芯、一次绕组、二次绕组以及外部回路组成。

一次绕组与被测电源的主导线串联连接,二次绕组与测量仪器或保护装置相连接。

当交流电通过一次绕组产生变化的电流时,由于一次绕组的绕组数较少,因此磁通量通过铁芯的时间快,进而在二次绕组中产生感应电动势。

这个过程中,铁芯的存在起到了集中磁力线、增大感应电动势的作用。

二次绕组的绕组数较多,因此在给定的负荷下,互感器的二次绕组电压远远小于一次绕组电压,从而实现电流信号的敏感变换。

电流互感器的核心是铁芯,可以采用铁芯和空芯两种结构。

铁芯互感器的铁芯部分采用高导磁率材料,如硅钢片。

铁芯互感器具有较高的磁导率,能够提高磁路的导磁能力,减小测量误差。

而空芯互感器则没有铁芯,主要通过一次绕组和二次绕组的磁场直接耦合来实现测量。

电流互感器的精度通常通过额定一次电流、二次电流和精度等级来确定。

在实际应用中,选择适合的电流互感器主要考虑一次电流的额定值、二次负载电阻、准确度和动态响应等因素。

另外,二次绕组的电阻和电感也会影响电流互感器的性能。

除了测量电流信号外,电流互感器还具有一定的绝缘作用,可以隔离高电压和低电压装置。

同时,电流互感器还起到保护装置的作用,当被测电流超过设定值时,互感器会发出信号,触发保护系统对电路进行切断。

总之,电流互感器是一种基于法拉第电磁感应定律的设备,通过变换电流信号来实现测量、传输和保护等功能。

它的核心是铁芯,能够有效地集中和增强磁力线,提高测量的准确度与稳定性。

电流互感器不仅在电力系统中发挥着重要的作用,而且在工业领域以及电能计量等方面也具有广泛的应用。

电压电流互感器的常规试验方法,民熔

电压电流互感器的常规试验方法,民熔

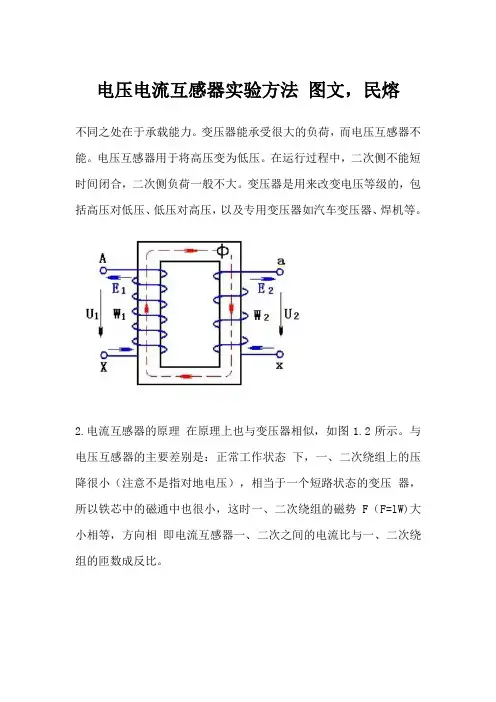

电压电流互感器实验方法图文,民熔不同之处在于承载能力。

变压器能承受很大的负荷,而电压互感器不能。

电压互感器用于将高压变为低压。

在运行过程中,二次侧不能短时间闭合,二次侧负荷一般不大。

变压器是用来改变电压等级的,包括高压对低压、低压对高压,以及专用变压器如汽车变压器、焊机等。

2.电流互感器的原理在原理上也与变压器相似,如图1.2所示。

与电压互感器的主要差别是:正常工作状态下,一、二次绕组上的压降很小(注意不是指对地电压),相当于一个短路状态的变压器,所以铁芯中的磁通中也很小,这时一、二次绕组的磁势F(F=lW)大小相等,方向相即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。

3.互感器绕组的端子和极性电压互感器绕组分为首端和尾端,对于全绝缘的电压互感器,一次绕组的首端和尾端可承受的对地电压是一样的,而半绝缘结构的电压互感器,尾端可承受的电压一般只有几kV 左右。

常见的用A和X分别表示电压互感器一次绕组的首端和尾端,用a、x或P1、P2表示电压互感器二次绕组的首端或尾端;电流互感器常见的用L1、L2分别表示一次绕组首端和尾端,二次绕组则用K1、K2或S1、S2表示首端或尾端,不同的生产厂家其标号可能不一样,通常用下标1表示首端,下标2表示尾端。

当端子的感应电势方向一致时,称为同名端;反过来说,如果在同名端通入同方向的直流电流,它们在铁芯中产生的磁通也是同方向的。

标号同为首端或同为尾端的端子而且感应电势方向一致,这种标号的绕组称为减极性,如图1.3a所示,此时A-a端子的电压是两个绕组感应电势相减的结果。

在互感器中正确的标号规定为减极性。

4.电压互感器和电流互感器在结构上的主要差别(1)电压互感器和电流互感器都可以有多个二次绕组,但电压互感器可以多个二次绕组共用一个铁芯,电流互感器则必需是每个二次绕组都必需有独立的铁芯,有多少个二次绕组,就有多少个铁芯。

(2)电压互感器一次绕组数很多,导线很细,二次绕组匝数较少,导线稍粗;而变电站用的高压电流互感器一次绕组只有1到2,导线很粗,二次绕组匝数较多,导线的粗细与二次电流的额定值有关。

电流互感器的作用和原理

电流互感器的作用和原理

电流互感器的作用和原理

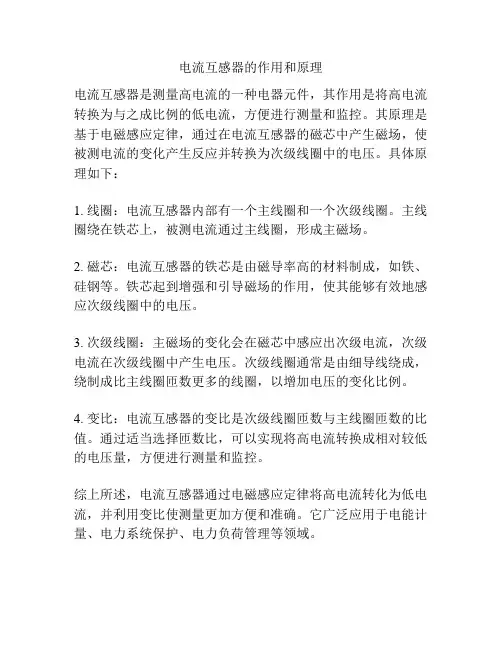

电流互感器是测量高电流的一种电器元件,其作用是将高电流转换为与之成比例的低电流,方便进行测量和监控。

其原理是基于电磁感应定律,通过在电流互感器的磁芯中产生磁场,使被测电流的变化产生反应并转换为次级线圈中的电压。

具体原理如下:
1. 线圈:电流互感器内部有一个主线圈和一个次级线圈。

主线圈绕在铁芯上,被测电流通过主线圈,形成主磁场。

2. 磁芯:电流互感器的铁芯是由磁导率高的材料制成,如铁、硅钢等。

铁芯起到增强和引导磁场的作用,使其能够有效地感应次级线圈中的电压。

3. 次级线圈:主磁场的变化会在磁芯中感应出次级电流,次级电流在次级线圈中产生电压。

次级线圈通常是由细导线绕成,绕制成比主线圈匝数更多的线圈,以增加电压的变化比例。

4. 变比:电流互感器的变比是次级线圈匝数与主线圈匝数的比值。

通过适当选择匝数比,可以实现将高电流转换成相对较低的电压量,方便进行测量和监控。

综上所述,电流互感器通过电磁感应定律将高电流转化为低电流,并利用变比使测量更加方便和准确。

它广泛应用于电能计量、电力系统保护、电力负荷管理等领域。

电流互感器的作用及接线方法 图文 民熔

电流互感器的作用及接线方法  图文  民熔

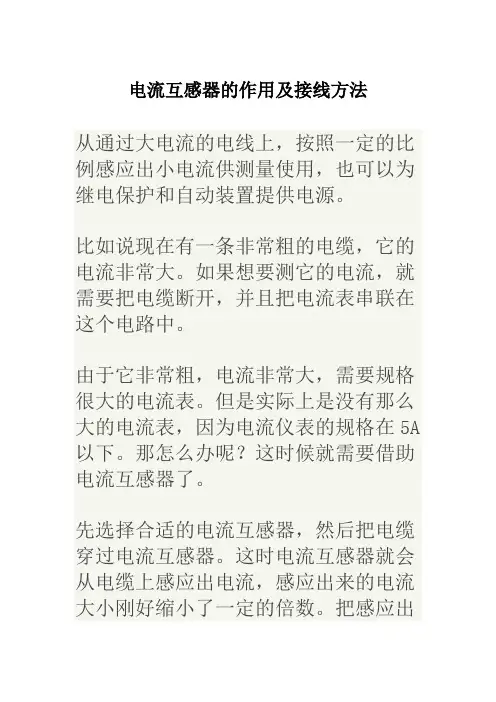

电流互感器的作用及接线方法从通过大电流的电线上,按照一定的比例感应出小电流供测量使用,也可以为继电保护和自动装置提供电源。

比如说现在有一条非常粗的电缆,它的电流非常大。

如果想要测它的电流,就需要把电缆断开,并且把电流表串联在这个电路中。

由于它非常粗,电流非常大,需要规格很大的电流表。

但是实际上是没有那么大的电流表,因为电流仪表的规格在5A 以下。

那怎么办呢?这时候就需要借助电流互感器了。

先选择合适的电流互感器,然后把电缆穿过电流互感器。

这时电流互感器就会从电缆上感应出电流,感应出来的电流大小刚好缩小了一定的倍数。

把感应出来的电流送给仪表测量,再把测量出来的结果乘以一定的倍数就可以得到真实结果。

我们从使用功能上将电流互感器分为测量用电流互感器和保护用电流互感器两类,各种电流互感器的原理类似,本文总结各种电流互感器接线图,供参考使用。

测量用电流互感器的作用是指在正常电压范围内,向测量、计量装置提供电网电流信息。

电流互感器的一次侧电流是从P1端子进入,从P2端子出来;即P1端子连接电源侧,P2端子连接负载侧。

电流互感器的二次侧电流从S1流出,进入电流表的正接线柱,电流表负接线柱出来后流入电流互感器二次端子S2,原则上要求S2端子接地。

注:某些电流互感器一次标称,L1、L2,二次则标称K1、K2。

穿心式电流互感器接线与普通电流互感器类似,一次侧从互感器的P1面穿过,P2面出来,二次侧接线与普通互感器相同。

电流互感器接线总体分为四个接线方式:1.单台电流互感器接线图只能反映单相电流的情况,适用于需要测量一相电流的情况。

单台电流互感器接线图2.三相完全星形接线和三角形接线形式电流互感器接线图三相电流互感器能够及时准确了解三相负荷的变化情况。

三相完全星形电流互感器接线图三相完全角形电流互感器接线图3.两相不完全星形接线形式电流互感器接线图在实际工作中用得最多,但仅限于三相三线制系统。

它节省了一台电流互感器,根据三相矢量和为零的原理,用A、C相的电流算出B相电流。

电流互感器的作用及接线方法(图文) 民熔

电流互感器的作用及接线方法(图文)  民熔

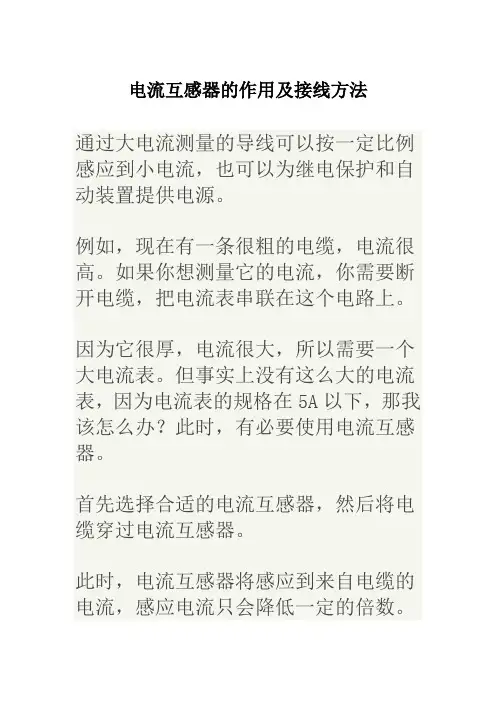

电流互感器的作用及接线方法通过大电流测量的导线可以按一定比例感应到小电流,也可以为继电保护和自动装置提供电源。

例如,现在有一条很粗的电缆,电流很高。

如果你想测量它的电流,你需要断开电缆,把电流表串联在这个电路上。

因为它很厚,电流很大,所以需要一个大电流表。

但事实上没有这么大的电流表,因为电流表的规格在5A以下,那我该怎么办?此时,有必要使用电流互感器。

首先选择合适的电流互感器,然后将电缆穿过电流互感器。

此时,电流互感器将感应到来自电缆的电流,感应电流只会降低一定的倍数。

将感应电流送入仪器进行测量,然后将测量结果乘以一定倍数,得到真实结果。

我们从使用功能上将电流互感器分为测量用电流互感器和保护用电流互感器两类,各种电流互感器的原理类似,本文总结各种电流互感器接线图,供参考使用。

测量用电流互感器的作用是指在正常电压范围内,向测量、计量装置提供电网电流信息。

电流互感器一次侧电流从P1端子进入,从P2端子引出,即P1端子接电源侧,P2端子接负载侧。

电流互感器二次侧的电流从S1流出,进入电流表的正极端子。

电流表负端出来后,流入电流互感器二次端子S2。

原则上S2端子要求接地。

注:一些电流互感器为一次电流互感器,L1和L2电流互感器为标称电流互感器,K1和K2为二次电流互感器。

穿心式电流互感器接线与普通电流互感器类似,一次侧从互感器的P1面穿过,P2面出来,二次侧接线与普通互感器相同。

电流互感器接线总体分为四个接线方式:1.单台电流互感器接线图只能反映单相电流的情况,适用于需要测量一相电流的情况。

单台电流互感器接线图2.三相完全星形接线和三角形接线形式电流互感器接线图三相电流互感器能够及时准确了解三相负荷的变化情况。

三相完全星形电流互感器接线图三相完全角形电流互感器接线图3.两相不完全星形接线形式电流互感器接线图在实际工作中用得最多,但仅限于三相三线制系统。

它节省了一台电流互感器,根据三相矢量和为零的原理,用A、C相的电流算出B相电流。

民熔电流互感器(CT含义)

民熔电流互感器(CT含义)

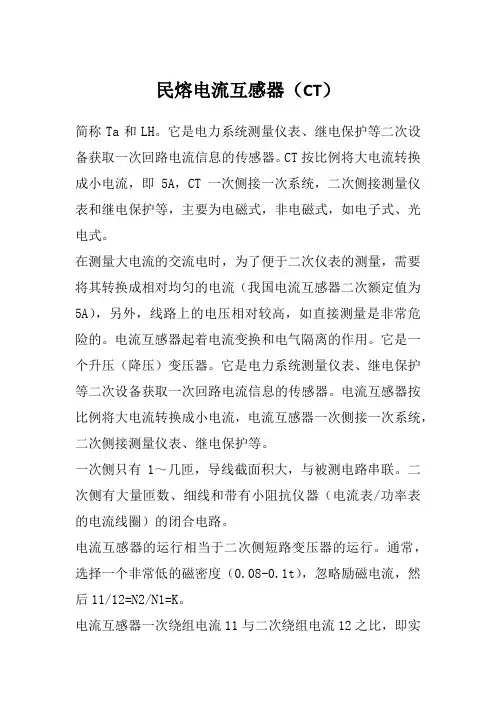

民熔电流互感器(CT)简称Ta和LH。

它是电力系统测量仪表、继电保护等二次设备获取一次回路电流信息的传感器。

CT按比例将大电流转换成小电流,即5A,CT一次侧接一次系统,二次侧接测量仪表和继电保护等,主要为电磁式,非电磁式,如电子式、光电式。

在测量大电流的交流电时,为了便于二次仪表的测量,需要将其转换成相对均匀的电流(我国电流互感器二次额定值为5A),另外,线路上的电压相对较高,如直接测量是非常危险的。

电流互感器起着电流变换和电气隔离的作用。

它是一个升压(降压)变压器。

它是电力系统测量仪表、继电保护等二次设备获取一次回路电流信息的传感器。

电流互感器按比例将大电流转换成小电流,电流互感器一次侧接一次系统,二次侧接测量仪表、继电保护等。

一次侧只有1~几匝,导线截面积大,与被测电路串联。

二次侧有大量匝数、细线和带有小阻抗仪器(电流表/功率表的电流线圈)的闭合电路。

电流互感器的运行相当于二次侧短路变压器的运行。

通常,选择一个非常低的磁密度(0.08-0.1t),忽略励磁电流,然后11/12=N2/N1=K。

电流互感器一次绕组电流11与二次绕组电流12之比,即实际电流比励磁电流,是误差的主要来源。

0.2/0.5/1/3.1表示变比误差不大于16。

电流互感器铭牌上标明电流互感器型号由以下部分组成,各部分的字母和符号表示内容:第一个字母:1-电流互感器。

第二个字母:—-风压式;M-一母线式(穿芯式)。

第三个字母:-一瓷绝缘式;2-一浇注式。

第四个字母:B—一保护;D-一差动。

第一个字母:数字一一电压等级(kV)。

例如1M2-0.66表示用环氧树脂浇注的穿芯式电流互感器0.66kV。

额定工作电压,互感器允许长期运行的最高相同电压有效值。

额定一次电流,作为互感器性能基准的一次电流值。

额定二次电流,作为互感器性能基准的二次电流值,通常为5A或1A。

额定电流比,额定一次电流与额定二次电流之比。

额定负荷,确定互感器准确级所依据的负荷值。

电流互感器 的原理

电流互感器 的原理

电流互感器的原理
电流互感器是一种用于测量负载电流的装置,它基于电磁感应原理工作。

其工作原理如下:
1. 线圈:电流互感器通常由一个或多个线圈组成,其中一个线圈称为一次线圈,负责通过被测电流;另一个线圈称为二次线圈,用于产生与一次线圈电流成比例的信号。

2. 电流感应:当被测电流通过一次线圈时,会在其周围产生磁场。

由于二次线圈与一次线圈绕制在同一磁芯上,所以二次线圈中也会感应出电动势。

3. 变压器原理:由于一次线圈和二次线圈的匝数不同,所以二次线圈中感应出的电动势较一次线圈的电动势小。

这种变压器原理确保了二次线圈中的电流与一次线圈中的电流成比例。

4. 输出信号:二次线圈中感应出的电流可以通过增加或减少线圈的匝数来调整,从而得到所需的测量范围。

这一电流信号可以通过连接到测量仪表或其他设备来实现实时监测和记录。

总之,电流互感器利用电磁感应原理将被测电流转换为二次线圈中的电流信号,以便进行测量和监测。

通过调整线圈的匝数,可以实现不同范围的精确测量。

民熔电流互感器结构及原理 图文

民熔电流互感器结构及原理  图文

民熔电流互感器结构及原理(图文)互感器结构原理1普通电流互感器的设计原理比较简单,由初始绕组、二次绕组、铁芯、框架、镀层、接线端子等组成继续。

工作原理基本相同,就像变形金刚一样。

一次绕组的转数(N1)较小,直接与电源线相连。

当一次电流()通过一次湿度时,可变流量感应的结果是二次电流(H)成比例地减小;二次湿度的转数(N2)更接近于变压器。

其他动力电池的货物,如仪器、发射器和发射器,如图1所示,串联起来形成一个闭合回路例如二次绕组增加两个抽头,K1、K2为100/5,K1、K3为75/5,K3、K4为50/5等。

此种电流互感器的优点是可以根据负荷电流变比,调换二次接线端子的接线来改变变比,而不需要更换电流互感器,给使用提供了方便。

2穿心式电流互感器结构原理穿心式电流互感器其本身结构不设一次绕组,载流(负荷电流)导线由L1至L2穿过由硅钢片擀卷制成的圆形(或其他形状)铁心起一次绕组作用。

二次绕组直接均匀地缠绕在圆形铁心上,与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路,见图2。

由于一次绕组与二次绕组有相等的安培匝数,IN=IN2,电流互感器额定电LM 流比:万一。

电流互感器实际运行中负荷阻抗很小,二次绕组接近于短路状态,相当于一个短路运行的变压器。

由于一次绕组与二次绕组有相等的安培匝数,IN=IN2,电流互感器额定电LM 流比:万一。

电流互感器实际运行中负荷阻抗很小,二次绕组接近于短路状态,相当于一个短路运行的变压器。

由于穿心式电流互感器不设一次绕组,其变比根据一次绕组穿过互感器铁心中的匝数确定,穿心匝数越多,变比越小;反之,穿心匝数越少,变比越大,额五定电流比:n。

式中I1—一穿心一匝时一次额定电流;n——穿心匝数。

3特殊型号电流互感器3.1多抽头电流互感器。

这种型号的电流互感器,一次绕组不变,在绕制二次绕组时,增加几个抽头,以获得多个不同变比。

它具有一个铁心和一个匝数固定的一次绕组,其二次绕组用绝缘铜线绕在套装于铁心上的绝缘筒上,将不同变比的二次绕组抽头引出,接在接线端子座上,每个抽头设置各自的接线端子,这样就形成了多个变比,见图3。

零序电流互感器的作用与原理 (图文) 民熔

零序电流互感器的作用与原理 (图文)   民熔

零序电流互感器的作用、原理零序互感器一般指零序电流互感器电力行业使用的物品。

零序电流互感器为单匝穿心式电流互感器,一般用于电力保护设备如:小电流接地选线装置,微机消谐装置等配套使用。

民熔 LXK-φ120电缆型零序电流互感器材质防锈耐用使用绝缘油制冷切割工艺,避免了互感器长期使用过程中的腐蚀紫铜排固定二次接线端子敏感敏捷零序电流保护具体应用可在三相线路上各装一个电流互感器(CT),或让三相导线一起穿过一零序CT,也可在中性线N上安装一个零序CT,利用这些C.T来检测三相的电流矢量和,即零序电流Io,IA+IB+IC=Io当线路上所接的三相负荷完全平衡时(无接地故障,且不考虑线路、电器设备的泄漏电流),Io=0;当线路上所接的三相负荷不平衡,则Io=IN,此时的零序电流为不平衡电流IN;当某一相发生接地故障时,必然产生一个单相接地故障电流Id,此时检测到的零序电流IO=IN+Id,是三相不平衡电流与单相接地电流的矢量和。

零序电流保护一般适用于TN接地系统。

对于TN-C系统,ID回路阻抗包括相线阻抗Z1、PE线阻抗ZPE和接触阻抗ZF,即ZS=Z1+ZPE+ZF;对于TN-C系统,ID 回路阻抗包括相线阻抗Z1、笔线阻抗zpen和接触电阻ZF,即ZS=Z1+zpen+ZF;对于TN-C-S系统,ID回路阻抗包括相线阻抗Z1,笔线阻抗zpenPE线阻抗ZPE和接触电阻ZF,即ZS=Z1+zpen+ZPE+ZF,产生单相接地故障电流id=220/ZS,明显大于三相无故障不平衡电流。

只要设置合适,就可以检测出接地故障时的零序电流,切断故障电路。

但对于it系统,一般应用于对供电可靠性要求较高的工矿企业,不需要立即切断供电回路进行单相接地,而是需要发出绝缘损坏监测信号来维持供电一段时间。

单相接地时,流过故障线路的零序电流是整个系统无故障时的电容电流之和,因此很容易检测出接地故障电流。

因此,零序电流保护装置可用于监测相对第一次接地故障。

民熔电流互感器:5P10是什么意思?带你了解什么是电流互感器

民熔电流互感器:5P10是什么意思?带你了解什么是电流互感器

民熔电流互感器:5P10是什么意思?带你了解什么是电流互感器什么是电流互感器电流互感器是电力系统中重要的二次设备,在计量、测量、继电保护等二次回路中广泛运用,在大电流或者高电压的场合我们无法直接用电流表来测量回路的电流大小,只能通过电流互感器的二次侧去测量,这样才会安全,那么对于电流互感器的参数,0.5级、1.0级以及10P20、5P20是什么意思呢?我们如何去选择使用呢?下面会为大家仔细讲一.电流互感器的原理电流互感器和变压器一样是依据电磁感应原理将一次侧大电流转换成二次侧小电流来测量的仪器。

电流互感器是由闭合的铁心和绕组组成。

它的一次侧绕组匝数很少,串在需要测量的电流的线路中。

二次侧绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的二次侧回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。

电流互感器的种类根据用途可分为:计量用电流互感器:结算电费用测量用电流互感器:测量电流、计算电度等,精度一般低于计量用互感器,不作为结算用。

保护用电流互感器:电流速度保护、过电流保、过载保护等;电流互感器的精度一。

校验用电流互感器精度:0.1s级,误差为0.1%,常用于校验计量用电流互感器的精度。

2。

电流互感器计量精度:0.2S 0.5级。

误差分别为0.2%和0.5%,作为电费结算的依据,有时也会采用0.5级三。

测量级电流互感器:0.5级、1.0级、2.0级等,一般用于电流表。

四。

保护用电流互感器精度:10p10、10p20、5p10、5p20等,精度含义:以10p10为例,当流过电流互感器的电流在其额定电流的10倍以内时,电感误差在±10%以内。

5个。

在一些特殊场合,电流互感器的精度更高,分别为0.005、0.05等,使用场合较少。

电流互感器型号及选型更多内容可关注微信公众号民熔电气集团回复电气可获取更多电器行业资料。

电流互感器的原理

电流互感器的原理

电流互感器的原理
电流互感器是一种用于检测和测量电流的传感器。

它基于法拉第电磁感应原理,通过将感应线圈与电流进行耦合,将输入电流转换为可测量的电压信号。

其工作原理如下:
1. 电流传导:当被测电流通过电流互感器的一侧导线时,会在感应线圈中产生磁场。

2. 磁场感应:导线中的电流通过感应线圈产生的磁场会穿过感应线圈的磁路。

感应线圈中的匝数(绕组的圈数)决定了磁场的强度。

3. 电压输出:感应线圈的磁场变化会在另一侧的感应线圈中产生感应电势。

这个感应电势可以通过检测线圈两端的电压来测量。

4. 信号放大:由于感应线圈产生的感应电势非常微弱,需要使用放大器将其放大到可测量的范围。

通过上述原理,电流互感器可以将高电流变换为低电压信号,从而方便地进行测量和监控。

这种传感器通常用于变电站、电气设备和电力系统等领域,以提供准确的电流信息,并用于控制和保护电气系统的正常运行。

电流互感器与电压互感器和变压器的区别 民熔

电流互感器与电压互感器和变压器的区别    民熔

电流互感器与电压互感器跟和变压器的区别,民熔电流互感器原理与变压器相似,结构基本相同。

它由两个绕组组成:一个多匝小线径,另一个少匝大线径。

如果匝数多、线径小的绕组与被测电路并联作为一次绕组,匝数少、线径大的绕组与测量仪表(电压表)相连,则变压器为电压互感器。

电压互感器实际上是在空载状态下工作的降压变压器(因为电压表是高阻表,电流很小,所以是空载的)。

小匝粗线径绕组与被测电路串联作为一次绕组,大匝细线径绕组与测量仪表(电流表)相连时,变压器为电流互感器。

电流互感器实际上是在短路状态下工作的升压变压器(因为电流表是低电阻表,电流很大,所以相当于短路)。

由于一次绕组匝数少,二次绕组匝数多,实际电流互感器二次绕组工作在短路状态,电压不升高。

当电流互感器工作时,二次绕组不得开路,否则会诱发高压危害设备或人员的安全,并且由于二次绕组退磁电位的丧失,会使铁芯严重饱和,失去测量精度。

CT和VT在动作原理上有什么区别主要区别在于正常运行时的工作条件有很大的不同,(1)电流互感器可以短路,但不能开路;电压互感器可以开路,但不能短路;(2)与二次侧负荷相比,电压互感器的一次内阻很小,可以忽略不计,认为电压互感器是电压源,而电流互感器的一次电阻很大,可以认为是内阻无穷大的电流源。

3)电压互感器正常工作时的磁通密度接近饱和值,故障时磁通密度下降;电流互感器正常工作时磁通密度很低,而短路时由于一次侧短路电流变得很大,使磁通密度大大增加,有时甚至远远超过饱互感器和变压器的工作原理相同,都是运用电磁感应原理来工作的.变压器的作用是将一种等级的电压变换成另一种等级的同频率的电压,它只能实现电压的变换,不能实现功率的变换.互感器分为电压互感器和电流互感器.电压互感器的作用是供给测量仪表,继电器等电压,从而正确的反映一次电气系统的各种运行情况.4)使测量仪表,继电器等二次电气系统与一次电气系统隔离,以保证人员和二次设备的安全,将一次电气系统的高电压变换成同意标准的低电压值(100 伏,100/1.732伏,100/3伏).电力互感器的作用与电压互感器的作用基本相同,不同的就是电流互感器是将一次电气系统的大电流变换成标准的5安或1安供给继续电器,测量仪表的电流线圈.1、电压互感器的工作原理与一般的变压器相同,仅在结构型式、所用材料、容量、误差范围等方面有所差别。

电流互感器的作用与类型,民熔

电流互感器的作用与类型,民熔

电流互感器的作用与类型,民熔作用/电流互感器电流互感器运行:在发电、变电、输电、配电和用电的管道中,电流从几安培到几万安培不等强壮。

嗯为了便于测量、保护和控制,必须将电流转换成相对均匀的电流。

另外,线路上的电压一般比直接测量的电压要高,非常危险是的电流互感器起着电流变换和电气隔离的作用。

对于指示器类型,电流互感器的二次电流通常放大(如5a等);对于数字仪表,这通常是毫安信号(0-5V、4-20mA等);微型电流互感器的二次电流为毫安,是大电流互感器与采样之间的桥梁。

微电流互感器也称为“仪表梁式互感器”。

“仪表梁式互感器”有一个含义:实验室中使用的多电流互感器,一般用于扩大仪表范围。

)电流变换器类似于电压变换器,该电压变换器根据电磁感应原理工作,该电压变换器转换电压,转换与测量电流(N1旋转)有关的电流感应器的主线圈(“或主线圈”),和旋转测量设备(N2)的二次绕组(或二次绕组)。

第一线圈电流I1与第二线圈电流I2之间的电流比被视为K 电流感应器的工作电流比,定义为K电流感应器的额定电流比,以KN表示。

KN=I1N/I2N电流感应器(CT)的功能是将一个初级电流的高值转换为一个与一个特定变量相比的二次电流的低值,以保护、测量和其他用途,例如,转换为400/5比的电流变换器可以将400A电流转换为5A电流。

电流感应器的误差曲线E检验步骤:1)根据保护装置的类型计算通过电流感应器的主电流乘法器按照对电流互感器二次负荷最严重的短路类型,计算电流互感器的实际二次负荷()比较实际二次负荷与允许二次负荷。

如实际二次负荷小于允许二次负荷,表示电流互感器的误差不超过10%误差: 1)增大连接导线截面或缩短连接导线长度,以减小实际二次负荷 2)选择比较大的电流互感器,减小一次电流倍数,增大允许二次负荷 3)将电流互感器的二次绕组串联起来,使允许二次负荷增大一倍。

动、热稳定度需校验电流互感器的动稳定度和热稳定度,厂家的产品技术参数中都给出了动稳定倍数Kes 和热稳定倍数Kt,因此按下列公式分别校验动稳定和热定度即可。

电流互感器原理

电流互感器原理

电流互感器原理电流互感器是一种常见的电力仪表,用于测量和监测电流。

它是电力系统中不可或缺的组成部分,具有重要的应用价值。

本文将介绍电流互感器的原理,以及其在电力系统中的作用和应用。

一、电流互感器的基本原理电流互感器是一种基于电磁感应原理的装置,用于将高电流变换为低电流以进行测量。

其基本原理是利用一个可调变比的互感器,从主回路中引出一个次级回路,通过变压器的变比关系来实现电流的变换。

在电流互感器中,主回路中传过来的高电流会经过互感器的一组主线圈,通过电磁感应的作用,在互感器的次级回路中产生一个与主回路中电流成比例的较低电流。

这样,通过互感器可以实现从高电流到低电流的转换。

二、电流互感器的工作原理电流互感器的主要工作原理是利用电磁感应的现象。

当主回路中的电流变化时,会在互感器的主线圈中产生一个交变磁场。

这个交变磁场会穿过互感器的次级线圈,从而在次级回路中感应出一定的电动势。

根据法拉第电磁感应定律,当互感器次级回路中的线圈受到感应电动势作用时,会产生一个与主回路中电流成比例的较低电流。

这个较低的电流可以通过连接到次级回路上的测量仪表进行测量和监测。

三、电流互感器在电力系统中的应用1. 电流测量和保护装置电流互感器常用于电力系统中的电流测量和保护装置中。

通过将高电流变换为低电流,电流互感器可以提供准确的电流测量,确保电力系统的正常运行。

同时,在电流超过额定值时,电流互感器也能够触发保护装置,及时切断电路,以防止电力设备损坏和人员安全。

2. 电能计量装置电流互感器还广泛应用于电力系统中的电能计量装置中。

通过测量次级回路中的电流,结合电压测量值,可以准确计算出电流互感器主回路中的电能消耗。

这对于电力系统的计量、结算以及能量管理非常重要。

3. 电力监测与管理系统随着电力系统的发展和智能化改造,电流互感器也被广泛应用于电力监测与管理系统中。

通过将互感器的次级回路连接到数据采集设备或智能终端上,可以实时获取电流数据,并进行远程监测和管理。

电流互感器工作原理

电流互感器工作原理

电流互感器工作原理电流互感器是一种用于测量电流的电器设备,它通过感应电流产生的磁场来实现电流的测量。

在电力系统中,电流互感器扮演着非常重要的角色,它能够准确地测量电流大小,并将其转化为标准信号输出,为电力系统的安全运行提供了重要的数据支持。

电流互感器的工作原理主要是基于电磁感应的原理。

当电流通过导线时,会产生一个围绕导线的磁场,其大小与电流强度成正比。

电流互感器利用这一原理,通过线圈和铁芯的结构,将被测电流引入线圈中,产生磁场,再通过铁芯传递到次级线圈中,感应出次级线圈中的电流信号,从而实现电流的测量。

电流互感器通常由铁芯、一次线圈和次级线圈组成。

一次线圈是用来感应被测电流产生的磁场,次级线圈则是用来感应一次线圈中磁场产生的感应电动势,从而输出电流信号。

铁芯的作用是增强磁场,提高测量的灵敏度和准确性。

在实际应用中,电流互感器的工作原理可以通过以下步骤来详细解释,首先,当被测电流通过一次线圈时,会在铁芯中产生一个磁场。

然后,这个磁场会通过铁芯传导到次级线圈中,感应出次级线圈中的电流信号。

最后,次级线圈输出的电流信号经过放大和处理后,可以得到与被测电流大小成正比的标准信号。

电流互感器的工作原理决定了它具有很高的测量精度和线性度,能够在较大的电流范围内进行准确测量。

同时,由于其结构简单、可靠性高,因此在电力系统中得到了广泛的应用。

总的来说,电流互感器是一种基于电磁感应原理的电器设备,通过感应电流产生的磁场来实现电流的测量。

其工作原理简单清晰,具有很高的测量精度和线性度,是电力系统中不可或缺的重要设备。

希望通过本文的介绍,能够更加深入地了解电流互感器的工作原理,为电力系统的安全运行提供更多的支持和保障。

简述电流互感器的原理和作用

简述电流互感器的原理和作用

简述电流互感器的原理和作用
电流互感器的原理是利用电磁感应的原理,将高电流通过互感器的线圈产生磁场,从而在次级线圈中感应出低电流信号。

电流互感器的主要组成部分是铁芯和线圈,铁芯是由高导磁率的材料制成,线圈则是绕在铁芯上的导线。

电流互感器的作用是将高电流变成低电流,以便于测量和控制。

在电力系统中,电流互感器可以将高电流变成低电流,从而减少对测量和控制设备的负担,同时也可以提高电力系统的安全性和可靠性。

电流互感器广泛应用于电力系统中,包括变电站、发电厂、输电线路等。

在变电站中,电流互感器用于测量和控制变压器的电流,从而保证变压器的正常运行。

在发电厂中,电流互感器用于测量和控制发电机的电流,从而保证发电机的安全和稳定。

在输电线路中,电流互感器用于测量和控制电力系统的电流,从而保证电力系统的安全和可靠。

电流互感器 工作原理

电流互感器 工作原理

电流互感器工作原理
电流互感器是一种用于测量大电流的装置,它通过利用电流的感应现象来实现测量的。

它的工作原理如下:
1. 原理的基础:根据法拉第电磁感应定律,当通过一个导线的电流变化时,会在周围产生一个磁场。

2. 电流产生磁场:电流互感器将待测量的电流通过一个长导线(一般为主线圈)通过,导线上的电流产生一个磁场。

3. 磁场感应:在主线圈旁边放置一个次级线圈(一般为两圈或四圈),磁场会穿过次级线圈,并感应产生一个次级电压。

4. 传输电压信号:次级电压通过互感器的绝缘层,通过连接线传输到测量仪器中。

5. 电流测量:测量仪器通过测量次级电压的大小,可以准确地计算得到电流的值。

总之,电流互感器工作原理是通过电流的感应现象,将待测电流产生的磁场转换成次级电压,从而实现对电流的测量。

电流互感器具有精度高、安全可靠等优点,广泛应用于电力系统、工业生产等领域。

电流互感器CT饱和基本原理和特征 (图文) 民熔

电流互感器CT饱和基本原理和特征  (图文)  民熔

电流互感器CT(Current Transformer)是继电保护获取电流的关键。

CT饱和将导致电流测量出现偏差,影响继电保护的正确动作,特别是对差动保护影响较大。

民熔电流互感器:体积小适合任意位置,任意方向安装导电性灵敏正确认识CT饱和将有助于分析判断继电保护的动作行为。

1暂态饱和、稳态饱和稳态饱和:过了暂态过程后,处于稳态时仍处于饱和状态,如下图所示(二次电流I2饱和)。

暂态饱和多由衰减直流或者CT剩磁引起,在暂态分量逐渐衰减后,饱和逐渐消失。

稳态饱和通常是由CT选择不当或短路电流过大引起的,不会自动消失。

2ct的饱和电流在哪里?当电流互感器饱和时,测量电流偏差较大,电流偏差在哪里?电流互感器CT也根据变压器的基本原理工作。

用变比为1的变压器来说明电流互感器的工作原理。

(1) 正常运行时(未饱和)变压器负载电流与电源一次电流基本相等。

为什么说基本相等呢?揭开变压器的面纱,原来还有励磁支路的励磁电流。

一次电流I1=二次电流I2+励磁电流im显然,励磁电流IM越小,CT误差越小;励磁电流IM越大,CT误差越大。

(2) CT饱和当电流互感器达到饱和状态时,电流互感器一次电流继续增大,但二次电流几乎不再增大,励磁电流明显增大,这是造成电流互感器饱和时测量偏差较大的根本原因。

3影响CT饱和的因素上图是励磁支路的伏安曲线,蓝色段为线性工作区,紫色段为饱和工作区,两段交点为饱和点。

很明显,在饱和点之后励磁电流显著增加。

CT偏离饱和点越远,CT励磁电流越大。

在相同电流下,电流互感器二次负载阻抗越大,电流互感器越容易进入饱和状态。

4CT饱和电流的波形特征CT饱和时,CT二次电流出现“残缺”,表现为明显的谐波分量。

稳态饱和:以3、5、7次等奇次谐波为主。

暂态饱和:谐波更丰富,除了3、5、7等奇次谐波,还有0次(直流)、2次等偶次谐波。

电流互感器的工作原理

电流互感器的工作原理

电流互感器的工作原理电流互感器(Current Transformer,简称CT)是一种用于测量和保护电气设备的电流的传感器。

它是将高电压电流(一般为几千伏到几十万伏)转换为低电流(一般为几安培到几百安培)的一种电器装置。

电流互感器的工作原理主要是基于电磁感应。

电流互感器通常由一个铁芯和绕在铁芯上的绕组组成。

铁芯是由高导磁性的材料制成,通常是硅钢片。

绕组一般分为一次绕组和二次绕组。

一次绕组通常是由电力系统中的电缆或导线穿过,二次绕组则是用于测量和保护设备的电流。

当通过一次绕组的电流发生变化时,根据法拉第电磁感应定律,会在二次绕组中产生感应电动势,从而引起在二次绕组中产生电流。

这个二次侧的电流与一次侧电流之间的比值称为互感比,通常为几千分之一到几千分之几。

为了提高电流互感器的精度和减小误差,一般还会在一次侧和二次侧绕组之间加入铜箔屏蔽。

铜箔屏蔽能够在一定程度上消除外部磁场的干扰,提高测量的准确性。

此外,为了防止电流互感器因过载而损坏,还会在二次侧绕组中加入保护用的熔断器。

电流互感器的工作原理还与负载的连接方式有关。

一般来说,电流互感器可以连接到两种不同的负载上:有负载和无负载。

在有负载的情况下,电流互感器的二次侧会与测量、保护设备相连,二次电流会被测量、保护设备感知和使用。

而在无负载的情况下,电流互感器的二次侧会断开连接,此时二次侧绕组中的感应电流会很小,电流互感器主要起到隔离和保护一次侧电缆和设备的作用。

总之,电流互感器通过电磁感应原理,将高电压电流转换为低电流,从而实现对电力系统中电流的测量和保护。

它在电力系统中起到了关键的作用,能够确保电力系统的安全运行。

电流互感器的工作原理、结构等知识大全

电流互感器的工作原理、结构等知识大全

电流互感器的工作原理、结构等知识大全电流互感器电力系统电能计量和保护控制的重要设备,是电力系统电能计量以及,继电保护,系统诊断与检测分析的重要组成部分,其测量精度,运行可靠性是实现电力系统得安全,经济运行的前提。

今天,贤集网小编就和大家细细地聊聊电流互感器的工作原理、结构、特点、分类、应用及选择方法。

电流互感器的工作原理电流互感器的工作原理、等值电路与一般变压器相同,只是其原边绕组串联在被测电路中,且匝数很少;副边绕组接电流表、继电器电流线圈等低阻抗负载,近似短路。

原边电流(即被测电流)和副边电流取决于被测线路的负载,与电流互感器副边负载无关。

电流互感器运行时,副边不允许开路,也不允许在运行时未经旁路就拆卸电流表及继电器等设备。

电流互感器一、二次额定电流之比,称为电流互感器的额定互感比:kn=I1n/I2n ,因为一次线圈额定电流I1n己标准化,二次线圈额定电流I2n统一为5(1或0.5)安,所以电流互感器额定互感比亦已标准化。

电流互感器的结构电流互感器的基本结构主要由一次绕组,二次绕组和铁芯构成,一次,二次和铁芯之间都有绝缘。

最简单的电流互感器,有一个一次绕组一个二次绕组和一个铁芯。

这样的电流互感器也只有一个电流比。

为了提高电流互感器的准确度,一般都对电流互感器的误差进行补偿,这样除了上述一次,二次绕组和铁芯之外,有的还另外绕制辅助线圈或者加入辅助铁芯。

10千瓦以上高压电流互感器,为了使用方便,经常把几个独立的互感器铁芯绕组,通过公用的一个一次绕组,绝缘和外壳,装在一个互感器上,制成多次电流互感器。

这样,一台电流互感器就相当于两台或者三台电流互感器,两个或者三个次级可以分别用于测量和保护线路。

0.2级以上的精密电流互感器,一般都是做成多电流比的,即一台互感器有许多电流比,供使用时选择,多电流比互感器的一次绕组或者二次绕组都做成中间抽头型的,如果一次二次绕组不变,相当于二次或者一次的每一个抽头绕组,就得到一种电流比。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电流互感器
是依据电磁感应原理将一次侧大电流转换成二次侧小电流来测量的仪器。

电流互感器是由闭合的铁心和绕组组成。

它的一次侧绕组匝数很少,串在需要测量的电流的线路中。

因此它经常有线路的全部电流流过,二次侧绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的二次侧回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。

电流互感器是把一次侧大电流转换成二次侧小电流来测量,二次侧不可开路
工作原理
在发电、变电、输电、配电和用电的线路中电流大小悬殊,从几安到几万安都有。

为便于测量、保护和控制需要转换为比较统一的电流,另外线路上的电压一般都比较高如直接测量是非常危险的。

电流互感器就起到电流变换和电气隔离作用
对于指针式的电流表,电流互感器的二次电流大多数是安培级的(如5A等)。

对于数字化仪表,采样的信号一般为毫安级(0-5V、4-20mA等)。

微型电流互感器二次电流为毫安级,主要起大互感器与采样之间的桥梁作用。

微型电流互感器也有人称之为“仪用电流互感器”。

(“仪用电流互感器”有一层含义是在实验室使用的多电流比精密电流互感器,一般用于扩大仪表量程。

电流互感器与变压器类似也是根据电磁感应原理
工作,变压器变换的是电压而电流互感器变换的是电流罢了。

电流互感器接被测电流的绕组(匝数为N1),称为一次绕组(或原边绕组、初级绕组);接测量仪表的绕组(匝数为N2)称为二次绕组(或副边绕组、次级绕组)。

电流互感器一次绕组电流I1与二次绕组I2的电流比,叫实际电流比K。

电流互感器在额定电流下工作时的电流比叫电流互感器额定电流比,用Kn表示。

Kn=I1n/I2n
电流互感器(Current transformer 简称CT)的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流,用来进行保护、测量等用途。

如变比为400/5的电流互感器,可以把实际为400A
的电流转变为5A的电流。

相关文档
最新文档
