防雷接地测试原理方式及注意事项
防雷接地检测规范
防雷接地检测规范防雷接地检测规范是指对建筑物的接地系统进行检测和评估的标准和要求。
通过检测接地系统的性能和可靠性，可以确保建筑物在雷电活动中的安全性。
下面是防雷接地检测规范的要点。
一、检测对象防雷接地检测主要针对建筑物的接地系统进行，包括建筑物的主体结构、金属导体、设备设施等所使用的接地系统。
二、检测标准防雷接地检测需按照国家相关规范和标准进行，包括《建筑物防雷设计规范》、《建筑物电气设计规范》等。
同时，还应参考国际标准和行业最佳实践。
三、检测方法防雷接地检测主要采用以下方法：1. 地陷法：通过将接地体连接到可控制电压的电源上，并测量地体与周围环境或其他接地体的电位差，来评估接地系统的性能。
2. 电测法：通过测量接地系统中电流、电阻和电位差等参数，来评估接地系统的性能。
3. 磁测法：通过测量地面磁场分布的变化，来评估接地系统的性能。
四、检测要求1. 接地系统的电阻应满足国家相关规范的要求，通常应小于10欧姆。
2. 接地系统的电位差应小于10伏，以保证人身安全和设备设施的正常运行。
3. 接地系统的导通性能应良好，应确保接地系统与地埋电缆或其他设备的连接牢固可靠。
4. 接地系统应能够有效分散雷击电流，减少对建筑物和设备设施的影响。
五、检测频率建筑物的防雷接地检测应定期进行，一般建议每年进行一次。
在雷电频发地区或特殊应用要求下，可根据实际情况增加检测频率。
六、检测记录和报告防雷接地检测过程中需详细记录检测的时间、地点、方法、仪器设备以及检测结果等信息。
并根据检测结果，提供相应的检测报告，包括接地系统的性能评估和改进建议等。
总结起来，防雷接地检测规范是确保建筑物在雷电活动中的安全性的重要措施。
通过按照国家相关规范和标准进行检测和评估，可以确保接地系统的性能和可靠性，有效分散雷击电流，减少对建筑物和设备设施的影响。
同时，定期进行检测并提供详细的检测记录和报告，可以保证接地系统的正常运行，并提出改进建议。
防雷检测方案
防雷检测方案随着现代科技的不断发展，雷电对于电子设备产生的威胁也越来越大。
因此，防雷检测方案变得尤为重要。
本文将探讨防雷检测方案的基本原理、常见技术以及实现方法。
一、基本原理防雷检测方案的基本原理是测量电气系统中的电位差。
如果电气系统中的电位差超过测量仪器的标称极限值，那么就会产生电气击穿。
为了防止电气击穿的发生，必须采取一些防护措施。
二、常见技术1. 雷击灵敏度测试雷击灵敏度测试是一种检测设备在雷击情况下的灵敏度的方法。
测试时，将设备暴露于模拟雷击环境下，通过对设备进行不同程度的雷击测试，可以评估设备的防雷性能。
这种方法能够有效地检测出设备的局部雷击敏感性。
2. 雷击波前检测技术雷击波前检测技术是一种在电气系统中检测慢速雷击波的方法。
检测时，采用高速采样技术获得电气系统中慢速雷击波的波形，并通过信号处理技术提取出波形中的特征信息。
这种方法能够有效地检测出慢速雷击波对设备的影响。
3. 雷击电压测试技术雷击电压测试技术是一种在电气系统中测量雷击电压的方法。
测试时，采用高速采样技术获取电气系统中的雷击电压波形，并通过信号处理技术对波形进行分析。
这种方法能够有效地检测出雷击电压对设备的影响。
三、实现方法1. 措施一：防雷接地防雷接地是一种有效的防雷措施。
在设计和施工电气线路时，必须要合理设置和布置接地装置。
良好的接地装置能够有效地将雷击电流引入地体，从而提高设备的防雷能力。
2. 措施二：防雷保护装置防雷保护装置是一种针对电气系统进行雷击保护的装置。
常见的防雷保护装置有避雷针、避雷带、避雷器等。
这些装置能够有效地降低雷击电压和雷击电流，从而保护设备免受雷击的影响。
3. 措施三：防雷维护防雷维护是一种定期进行的防雷检测和维护工作。
通过定期对电气系统进行检测和维护，能够及时发现设备的防雷性能是否良好，从而采取有效的防护措施。
四、总结防雷检测方案是电气系统中非常重要的一个环节。
通过采用有效的防护措施，能够防止雷击对电气设备造成损害。
防雷接地测试原理方式及注意事项
防雷接地测试原理、方式及注意事项编制人：项继鹏西雅帝环境物业管理二零一六年（一）正确选择接地电阻测量方式及测量原理接地电阻测量方法通常有以下几种：两线法、三线法、四线法、单钳法和双钳法。
各有各的特点，实际测量时，尽量选择正确的方式，才能使测量结果准确无误。
1.两线法条件：必须有已知接地良好的地，如PEN等，所测量的结果是被测地和已知地的电阻和。
如果已知地远小于被测地的电阻，测量结果可以作为被测地的结果。
适用于：楼群稠密或水泥地等密封无法打地桩的地区。
接线：E+ES接到被测地，H+S接到已知地。
2.三线法条件：必须有两个接地棒：一个辅助地和一个探测电极。
各个接地电极间的距离不小于20米。
原理是在辅助地和被测地之间加上电流，测量被测地和探测电极间的电压降，测量结果包括测量电缆本身的电阻。
适用于：地基接地，建筑工地接地和防雷接地。
接线：S接探测电极，H接辅助地，E和ES连接后接被测地。
3.四线法基本上同三线法,在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替代三线法,测量时E和ES必须单独直接连接到被测地。
该方法是所有接地电阻测量方法中准确度最高的。
4.单钳测量测量多点接地中的每个接地点的接地电阻，而且不能断开接地连接防止发生危险。
适用于：多点接地，不能断开连接，测量每个接地点的电阻。
接线：用电流钳监测被测接地点上的电流。
5.双钳法条件：多点接地，不打辅助地桩，测量单个接地。
接线：使用厂商指定的电流钳接到相应的插口上，将两钳卡在接地导体上，两钳间的距离要大于0.25米。
（二）接地电阻值的正确测量接地是电器安全技术中很重要的工作之一，接地装置的合适与否，接地电阻值是否合乎标准要求，直接影响到电力系统设备的正常运行，影响到建筑物的安全，还关系到人身安全。
因此，应当正确选择接地方法及测量接地电阻。
笔者现依据接地电阻的测量原理及结合实际测试，提出下述测量接地电阻的几点经验。
一、测量前的分析测量前应掌握埋地电极的分布情况(最好查阅竣工图)，然后依据公式: (s为电极系统所覆盖的面积)，并按图纸计算接地系统的有限半径，以确定辅助电极的远近位置和朝向。
防雷接地基础知识及注意要点
均压：建筑物和设备使用的等 电位连接较多。 均压的目的是让各个参 考连接点的电位保持一 致，避免电动势移动造 成人员和财产损失。
防雷的方法和原理
屏蔽：多用于电线电缆、管道保护 尤其进出建筑物和重要设备 的线缆（如铠装光缆）更需 做好屏蔽保护，就如同给线 缆和管道增加了一层金属防 护，抵御浪涌效果明显。
防雷器分类
分流型或扼流型元件 分流型：与被保护的设备并联，对雷电脉冲呈现为低阻抗， 而对正常工作频率呈现为高阻抗。 扼流型：与被保护的设备串联，对雷电脉冲呈现为高阻抗， 而对正常的工作频率呈现为低阻抗。用作此类装置的器件有： 扼流线圈、高通滤波器、低通滤 波器、1/4波长短路器等。
防雷器按级别分为A、B、C、D四类，若按照用途分： 电源保护器：交流保护器、直流保护器、开关电源保护器等。
接地：所有的被保护的建筑物和设 备都需接地。以便将浪涌电 流泄放入地。
防雷的方法和原理
分流：使用电涌保护器和导流装置 分流雷电流的方法。 强大的雷电流在线缆和设备 无法抵御的情况下，通过防 雷器进行分流浪涌电流。
躲避：重要设备移动到有保护装置 的物体内部。多用于野外工 作人员和重要设备的防护。
综合防雷系统
3、对后端设备危害
监控系统的电源线、信号线或进入监控室的其 它金属线缆遭到雷击或被雷电感应时，雷电波 沿这些金属导线/导体侵入设备，导致高电位差 使设备损坏，最易对后端设备造成危害。
防雷的方法和原理
雷电造成的危害非常巨大，人类在长期与 雷电较量中，总结了以下一些防雷方法：
接闪：多用于建筑物和室外文 物，需安装专业接闪器 引下线和接地装置。
信号保护器：视频防浪涌器、音频保护器、天馈保护器等。
如何选择合适的防雷器
工作电压（根据设备工作电压，选择合适保护电压的 避雷器）
防雷接地检测方法
防雷接地检测方法防雷接地检测是一项重要的安全措施，用于确保建筑物和设备在雷击时能够安全地将电流引入地下，以保护人员和设备的安全。
本文将介绍几种常见的防雷接地检测方法。
1. 接地电阻测试法接地电阻测试法是一种常用的防雷接地检测方法。
它通过测量接地装置与地之间的电阻来判断接地装置的良好性。
测试时需要使用专用的接地电阻测试仪器，将测试电极安装在待测接地装置上，并通过测试仪器进行测量。
测试结果应与相关标准进行比较，以确定接地装置是否符合要求。
2. 接地电位测试法接地电位测试法是另一种常见的防雷接地检测方法。
它通过测量接地装置与地之间的电位差来评估接地装置的性能。
测试时需要使用接地电位测试仪器，将测试电极安装在待测接地装置上，并通过测试仪器进行测量。
测试结果应与相关标准进行比较，以确定接地装置是否达到要求的电位值。
3. 接地线圈法接地线圈法是一种相对简单的防雷接地检测方法。
它通过在接地线圈上加上交流电源，测量接地电位的变化来评估接地装置的性能。
测试时需要使用接地线圈和交流电源，并通过测试仪器进行测量。
测试结果应与相关标准进行比较，以确定接地装置的性能是否符合要求。
4. 接地电流测试法接地电流测试法是一种直接测量接地电流的方法。
它通过将测量电流夹具固定在待测接地装置上，测量接地电流的大小来评估接地装置的性能。
测试时需要使用接地电流测试仪器，并将测试结果与相关标准进行比较，以确定接地装置是否符合要求。
5. 红外热像仪法红外热像仪法是一种非接触式的防雷接地检测方法。
它通过使用红外热像仪测量接地装置的表面温度分布来评估接地装置的性能。
测试时需要使用红外热像仪并进行热像仪拍摄。
测试结果应与相关标准进行比较，以确定接地装置是否存在异常情况。
防雷接地检测是确保建筑物和设备安全的重要措施。
通过接地电阻测试法、接地电位测试法、接地线圈法、接地电流测试法和红外热像仪法等方法，可以对接地装置的性能进行评估和监测。
这些方法在实际工程中应用广泛，能够有效提高建筑物和设备的雷击防护能力。
防雷接地的原理

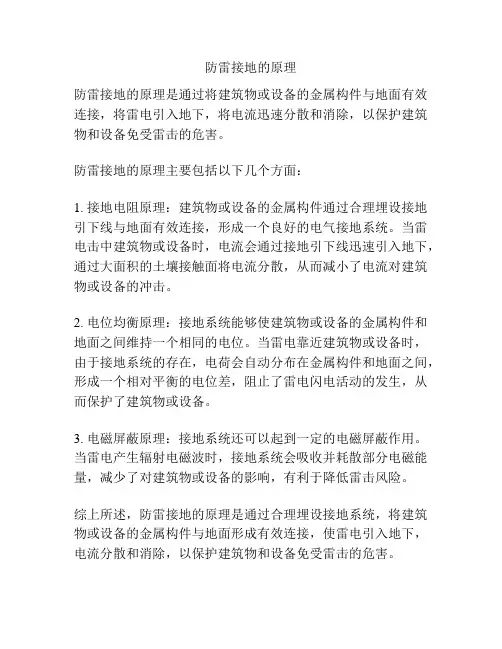

防雷接地的原理
防雷接地的原理是通过将建筑物或设备的金属构件与地面有效连接，将雷电引入地下，将电流迅速分散和消除，以保护建筑物和设备免受雷击的危害。
防雷接地的原理主要包括以下几个方面：
1. 接地电阻原理：建筑物或设备的金属构件通过合理埋设接地引下线与地面有效连接，形成一个良好的电气接地系统。
当雷电击中建筑物或设备时，电流会通过接地引下线迅速引入地下，通过大面积的土壤接触面将电流分散，从而减小了电流对建筑物或设备的冲击。
2. 电位均衡原理：接地系统能够使建筑物或设备的金属构件和地面之间维持一个相同的电位。
当雷电靠近建筑物或设备时，由于接地系统的存在，电荷会自动分布在金属构件和地面之间，形成一个相对平衡的电位差，阻止了雷电闪电活动的发生，从而保护了建筑物或设备。
3. 电磁屏蔽原理：接地系统还可以起到一定的电磁屏蔽作用。
当雷电产生辐射电磁波时，接地系统会吸收并耗散部分电磁能量，减少了对建筑物或设备的影响，有利于降低雷击风险。
综上所述，防雷接地的原理是通过合理埋设接地系统，将建筑物或设备的金属构件与地面形成有效连接，使雷电引入地下，电流分散和消除，以保护建筑物和设备免受雷击的危害。
防雷接地检查常识和要点
防雷接地检查常识和要点防雷接地的测试方法1、你先找到防雷接地网的接地引线或等电位联接箱2、用接地电阻测测试仪测接地电阻（有两根测试桩0.4M的要插入泥土，一根距测试点20米，一根40米，所以测试点周围42米范围内要有泥土）3、接地电阻值越小越好，具体合格值当设计有要求时必需按设计要求规定，设计没要求时不能大于4欧。
防雷检测主要检测什么1、检测防雷装置的有效性，接闪器、引下线、接地装置等的连通性。
2、接地系统的有效接地电阻，要求≤10Ω。
3、电源防雷系统的对地绝缘阻抗是否在允许值，接地系统是否牢靠，瞬时钳压数值是否有变化等。
4、信息系统信号防雷系统，对于连接的电阻是否属于参数允许值，瞬时钳压数值是否有变化，对地绝缘电阻的正常值等。
一般的防雷检测基本是有这些方面的，还要根据属地的地方性要求，毕竟高雷暴地区的要求会高一些。
防雷装置运行中的检查、维护项目及注意事项有哪些？防雷装置在运行中，要加强巡检，及时发现异常和缺陷并进行处理，严防防雷装置形同虚设或防雷性能下降。
具体检查项目如下：（1）防雷装置引雷部分、接地引下线和接地体三者之间连接良好。
（2）运行中应定期测试接地电阻，接地电阻应符合规定要求。
（2）避雷器应定期做好预防性试验。
（3）避雷针、避雷线及其接地线应无机械损伤和锈蚀现象。
（4）避雷器绝缘套管应完整，表面应无裂纹、无严重污染和绝缘剥落等现象。
（5）定期抄录放电记录器所指示的避雷器的动作次数。
（6）接地部分接地应良好。
此外，在每年的雷雨季节来临之前，应进行一次全面的检查、维护，并进行必要的电气预防性试验。
具体的试验项目（其中有关避雷器部分是以阀型避雷器为例）如下1）测量接地部分的接地电阻。
2）避雷器标称电流下的残压试验。
3）避雷器工频放电电压试验。
4）避雷器密封试验等。
防雷元件测试仪的介绍及使用方法
防雷元件测试仪的介绍及使用方法防雷元件测试仪是一种用来测试防雷元件（如避雷针、避雷网等）工作状态和性能的专用仪器。
它能够检测元件的放电能力、引导能力和接地能力等重要指标，确保防雷装置的有效工作。
本文将介绍防雷元件测试仪的原理、主要功能和使用方法。
一、防雷元件测试仪的原理1.电涌波法：这种测试方法通过模拟雷击引起的电涌波，向防雷元件注入高电压的电流。
在测试中，测试仪会产生特定波形的电压，然后通过元件进行放电和击穿测试。
通过检测放电波形和波幅，可以评估防雷元件是否能够有效抵御雷击。
2.电流作用法：这种测试方法是将测试仪输出的电流注入到元件中，在预定时间内进行测试。
测试仪通过检测测试电流和元件导通电流之间的差异，来评估防雷元件的导通能力。
二、防雷元件测试仪的主要功能1.高压输出：测试仪可以提供一定的高电压输出，以进行放电和击穿测试。
输出电压一般可调节，以适应不同元件的测试需求。
2.波形检测：测试仪可以监测放电波形和波幅，并通过显示屏或其他输出方式展示测试结果。
这些信息可以帮助用户评估元件的放电能力。
3.时间控制：测试仪可以设定测试时间，以确保测试过程的稳定和可重复性。
4.数据记录：测试仪通常具有数据记录功能，可以将测试结果保存下来，方便后续数据分析和比较。
5.报警提示：测试仪通常会设有报警功能，当测试结果超出预设的范围时，会发出警报提示用户。
6.多种测试模式：测试仪通常具有不同的测试模式，可根据不同的防雷元件类型选择适用的测试模式。
三、防雷元件测试仪的使用方法使用防雷元件测试仪进行测试时，需要按照以下步骤进行：1.准备工作：首先，确认测试仪的电源已连接，并处于正常工作状态。
然后连接测试仪和防雷元件，确保连接线路良好。
2.参数设定：根据实际需求，设定测试仪的测试参数，包括输出电压、测试时间等。
根据元件类型选择相应的测试模式。
3.开始测试：确认参数设定无误后，点击“开始测试”按钮，测试仪将开始向防雷元件注入电流。
防雷接地安全操作手册
防雷接地安全操作手册雷电是一种强大而危险的自然现象，可能对建筑物、设备和人员造成严重的损害。
为了保障生命财产安全，确保电气设备的正常运行，防雷接地工作至关重要。
本操作手册将为您详细介绍防雷接地的安全操作流程和注意事项。
一、防雷接地的基本原理防雷接地的主要目的是将雷电产生的巨大电流引入大地，从而保护建筑物和设备免受雷击损害。
其原理是通过接地装置，将建筑物、设备等与大地形成良好的电气连接，使雷电电流能够迅速、安全地分散到地下。
二、防雷接地系统的组成1、接闪器接闪器是防雷系统中直接接受雷电的部分，常见的有避雷针、避雷带和避雷网等。
2、引下线引下线用于将接闪器接收到的雷电电流传导至接地装置。
3、接地装置接地装置是防雷接地系统的核心部分，包括接地极、接地母线等，负责将雷电电流安全地引入大地。
三、防雷接地的施工准备1、施工前应熟悉设计图纸和相关规范要求，制定详细的施工方案。
2、准备好所需的材料和工具，如接地极、接地母线、电焊条、电焊机等。
3、确保施工现场具备施工条件，清理场地，设置警示标识。
四、接地极的安装1、接地极一般采用角钢、钢管或圆钢等材料，长度应符合设计要求。
2、接地极应垂直打入地下，深度通常不小于 25 米，间距不小于 5 米。
3、接地极与土壤之间应接触紧密，可在接地极周围填充降阻剂，以降低接地电阻。
五、接地母线的敷设1、接地母线通常采用扁钢或圆钢，应沿建筑物外墙或基础敷设。
2、接地母线的连接应采用焊接，焊接长度不小于扁钢宽度的 2 倍或圆钢直径的 6 倍，焊接处应进行防腐处理。
3、接地母线应与引下线和接地极可靠连接。
六、引下线的安装1、引下线一般沿建筑物的外墙或柱子敷设，间距应符合设计要求。
2、引下线的连接应采用焊接或螺栓连接，连接处应进行防腐处理。
3、引下线应在距地面 18 米处设置断接卡，以便测量接地电阻。
七、防雷接地系统的测试1、防雷接地系统安装完成后，应进行接地电阻测试。
2、测试仪器应定期校验，确保测试数据的准确性。
防雷接地测试的工作原理
防雷接地测试的工作原理防雷接地测试是用来测试建筑物或设备的接地系统的有效性和安全性，以保护设备和人员免受雷击的影响。
接地系统在建筑物或设备中的作用是将雷电流引入地下，分散和减弱雷击对设备的冲击，从而保护设备的正常运行。
防雷接地测试的工作原理主要包括以下几个方面：1. 测试设备：防雷接地测试通常使用专用仪器进行，例如接地电阻测试仪或接地电阻率测试仪。
这些测试设备通过测量接地系统的电阻值或电阻率来评估其有效性。
2. 测试步骤：测试的第一步是选择合适的测试点，通常会选择接地装置或接地网中的多个点进行测试。
然后，测试设备会在测试电流的作用下测量接地系统的电阻。
测试电流一般为几安到几百安的直流电流，通过接地系统的导体进行传输。
3. 测量电阻：测试设备会测量通过接地系统和地下土壤之间的电压以计算接地电阻。
电阻的计算基于欧姆定律，即电阻等于电压与电流的比值。
测试设备会提供测试点的电压和电流值，并自动计算接地电阻。
4. 评估接地系统：接地系统的电阻值越低，表示其导电性能越好。
通常，符合标准的接地系统的电阻应该在特定范围内。
测试结果会与相关标准进行比较，以评估接地系统的有效性和安全性。
5. 故障排除与改进：如果测试结果显示接地系统的电阻超过标准范围，说明接地系统存在故障或不足。
此时，需要进行故障排除，确定问题的原因并采取相应的措施进行改进，以确保接地系统的正常运行。
需要注意的是，防雷接地测试仅仅是评估接地系统的有效性和安全性的一种方法，还应该结合其他技术手段和专业知识进行综合分析。
此外，测试结果的准确性还受到环境因素和测试设备的性能影响，因此在测试过程中需要严格遵循测试方法和标准要求，并在操作过程中注意安全防护。
总的来说，防雷接地测试通过测量接地系统的电阻值来评估其有效性和安全性，从而保护设备和人员免受雷击的影响。
测试的工作原理涉及测试设备的选择和使用、测试步骤的执行、电阻的测量和接地系统的评估，为建筑物和设备的安全运行提供技术支持。
防雷接地测试方法
防雷接地测试方法一、引言防雷接地测试是在建筑物、设备或工程中进行的一项重要测试，其目的是确保接地系统的有效性和安全性。
本文将介绍防雷接地测试的方法和步骤，以帮助读者更好地理解和应用该项测试。
二、测试前的准备工作在进行防雷接地测试之前，需要做一些准备工作。
首先，需要检查测试仪器和设备是否正常工作，确保其准确度和可靠性。
其次，需要对被测接地系统进行清理和检查，确保其无损坏或松动的情况。
最后，需要确定测试的时间和地点，以便进行合理安排。
三、测试方法和步骤1. 静态接地电阻测试静态接地电阻测试是防雷接地测试的主要方法之一。
该测试方法主要通过测量接地系统的电阻值来评估其性能。
测试步骤如下：（1）将测试仪器的电极插入接地系统的地下，确保与接地系统有良好的接触。
（2）打开测试仪器并选择合适的测试模式。
（3）开始测试，记录测试仪器显示的接地电阻值。
（4）根据测试结果评估接地系统的性能，如是否符合相关标准要求。
2. 动态接地电阻测试动态接地电阻测试是对接地系统的动态响应进行测试的方法。
该方法可以更好地评估接地系统的稳定性和耐受能力。
测试步骤如下：（1）将测试仪器的电极插入接地系统的地下，确保与接地系统有良好的接触。
（2）打开测试仪器并选择合适的测试模式。
（3）通过测试仪器发送一定频率和幅度的电流信号到接地系统。
（4）记录测试仪器显示的接地电阻随时间变化的曲线。
（5）根据曲线分析接地系统的动态响应特性，评估其稳定性和耐受能力。
3. 接地电位测试接地电位测试是对接地系统的电位进行测量的方法。
该方法可以评估接地系统的接地效果和安全性。
测试步骤如下：（1）将测试仪器的电极连接到接地系统的地下，确保与接地系统有良好的接触。
（2）打开测试仪器并选择合适的测试模式。
（3）记录测试仪器显示的接地电位值。
（4）根据测试结果评估接地系统的接地效果和安全性，如是否满足相关标准要求。
四、测试结果的分析与评估完成防雷接地测试后，需要对测试结果进行分析和评估。
防雷接地安全基础知识
防雷接地安全基础知识
防雷接地安全是指在雷电活动频繁或容易引发雷电灾害的地区，采取一系列措施保护人身和设备财产免受雷电侵害的工程措施。
防雷接地安全的基础知识包括以下几个方面：
1. 接地原理：雷击产生的雷电会通过接地系统引流进入地下，接地系统起到了引导雷电流的作用。
接地系统主要由接闪器、雷电引线和接地设施组成。
2. 接闪器的作用：接闪器通常安装在建筑物的高处，如建筑物顶部的避雷针，它能将雷电引接入地下，避免雷电直接打击建筑物。
3. 接地设施的选择：接地设施的选用应根据具体的使用环境和电气设备来确定。
一般而言，接地设施应该能够具备低电阻、大面积和良好的导电性能。
4. 接地电阻的要求：接地电阻是指接地系统连接到土壤中所呈现的电阻。
为了防止雷电对建筑物和设备造成伤害，接地电阻应尽量降低到合理范围内，以确保雷电能够快速有效地引入地下。
5. 接地设施的维护：定期对接地设施进行检查和维护，确保其正常工作。
这包括清除接地设施周围的杂草、保持接地电阻的稳定等。
6. 防雷规范和标准：根据国家或地区的防雷规范和标准，对防雷接地系统进行设计、安装和验收，以确保其符合相关要求。
上述基础知识是了解防雷接地安全的重要基础，通过合理的设计和建设，可以提高建筑物和设备的防雷能力，减少雷电灾害给人员和设备带来的损失。
防雷接地测试原理方式及注意事项
防雷接地测试原理、方式及注意事项编制人：项继鹏沈阳西雅帝环境物业管理有限公司二零一六年（一）正确选择接地电阻测量方式及测量原理接地电阻测量方法通常有以下几种：两线法、三线法、四线法、单钳法和双钳法。
各有各的特点，实际测量时，尽量选择正确的方式，才能使测量结果准确无误。
1.两线法条件：必须有已知接地良好的地，如PEN等，所测量的结果是被测地和已知地的电阻和。
如果已知地远小于被测地的电阻，测量结果可以作为被测地的结果。
适用于：楼群稠密或水泥地等密封无法打地桩的地区。
接线：E+ES接到被测地，H+S接到已知地。
2.三线法条件：必须有两个接地棒：一个辅助地和一个探测电极。
各个接地电极间的距离不小于20米。
原理是在辅助地和被测地之间加上电流，测量被测地和探测电极间的电压降，测量结果包括测量电缆本身的电阻。
适用于：地基接地，建筑工地接地和防雷接地。
接线：S接探测电极，H接辅助地，E和ES连接后接被测地。
3.四线法基本上同三线法,在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替代三线法,测量时E和ES必须单独直接连接到被测地。
该方法是所有接地电阻测量方法中准确度最高的。
4.单钳测量测量多点接地中的每个接地点的接地电阻，而且不能断开接地连接防止发生危险。
适用于：多点接地，不能断开连接，测量每个接地点的电阻。
接线：用电流钳监测被测接地点上的电流。
5.双钳法条件：多点接地，不打辅助地桩，测量单个接地。
接线：使用厂商指定的电流钳接到相应的插口上，将两钳卡在接地导体上，两钳间的距离要大于0.25米。
（二）接地电阻值的正确测量接地是电器安全技术中很重要的工作之一，接地装置的合适与否，接地电阻值是否合乎标准要求，直接影响到电力系统设备的正常运行，影响到建筑物的安全，还关系到人身安全。
因此，应当正确选择接地方法及测量接地电阻。
笔者现依据接地电阻的测量原理及结合实际测试，提出下述测量接地电阻的几点经验。
一、测量前的分析测量前应掌握埋地电极的分布情况(最好查阅竣工图)，然后依据公式: (s为电极系统所覆盖的面积)，并按图纸计算接地系统的有限半径，以确定辅助电极的远近位置和朝向。
防雷检测及接地电阻测量
防雷检测及接地电阻测量是一项重要的工作，这篇文章将介绍防雷检测和接地电阻测量的概念、意义、方法和注意事项。
一、防雷检测及接地电阻测量的概念和意义防雷检测是指对建筑物、设备和人员等进行雷电环境检测，以评估雷电风险，并制定相应的防护措施。
接地电阻测量是指对接地系统的电阻进行测量，以确保接地系统的有效性和安全性。
防雷检测的意义在于保护人员和设备的安全，减少雷电灾害造成的损失。
接地电阻测量的意义在于确保接地系统的质量，提高设备的使用寿命和可靠性。
二、防雷检测的方法和注意事项1. 环境检测：对建筑物和设备周围的雷电环境进行检测，包括雷电频率、电场强度、电荷分布等因素。
使用专业的雷击计和电场强度仪进行检测，确保数据的准确性。
2. 雷电风险评估：根据环境检测结果，评估雷电风险，并提出相应的防护措施。
根据建筑物的用途和特点，确定合适的防护设备和防护措施。
3. 防护设备安装：按照设计要求，安装合适的防护设备，包括避雷针、接地网、接闪器等。
确保设备的牢固和可靠。
4. 接地电阻测量：对接地系统的电阻进行测量，以确保接地系统的有效性。
使用专业的地电阻仪进行测量，按照测量方法进行操作，确保数据的准确性。
5. 接地系统改进：根据测量结果，对接地系统进行改进，提高其性能和安全性。
可采取增加接地体数量、增加接地体长度、增加接地体间距等措施，提高接地系统的效果。
注意事项：1. 在进行防雷检测和接地电阻测量时，必须确保人身安全，做好相关的防护措施。
遵循操作规程，使用适当的防护器材，如绝缘手套、绝缘靴等。
2. 在进行接地电阻测量时，要保持设备的良好状态，确保测量结果的准确性。
如检查测量仪器的电源是否正常，电缆是否损坏，接地引线是否正常接触。
3. 在进行接地系统改进时，一定要根据实际情况进行评估和设计，确定合适的改进方案。
遵循相关的规范和标准，确保改进效果的可靠性。
4. 定期进行防雷检测和接地电阻测量，保持防护设备和接地系统的完好性。
防雷接地电阻测试标准
防雷接地电阻测试标准防雷接地电阻测试标准为了确保建筑物和设备的安全运行，防雷接地电阻测试是一个非常重要的环节。
本文将介绍防雷接地电阻测试的标准和要求。
一、测试目的防雷接地电阻测试的主要目的是检测建筑物和设备的接地系统是否符合相关标准要求，以确保其能够有效地将雷击电流引入地下，保护建筑物和设备不受雷击损害。
二、测试方法防雷接地电阻测试一般采用四线法进行，测试仪器主要包括电流源、电压表和接地电阻测试仪。
测试人员需要按照以下步骤进行测试：1. 确定测试点：根据相关标准要求，确定需要测试的接地装置的位置。
2. 准备测试仪器：将电流源、电压表和接地电阻测试仪连接好，并确保其正常工作。
3. 测试前准备：清理测试点周围的杂物，确保测试点表面干净。
4. 进行测试：将电流源与接地装置连接好，设置合适的电流值，并记录下电压表的读数。
5. 计算电阻值：根据测试结果计算出接地电阻的数值，并与相关标准进行对比。
三、测试标准防雷接地电阻测试的标准主要包括以下几个方面：1. 接地电阻值：根据不同的建筑物和设备类型，接地电阻的标准值也有所不同。
一般来说，建筑物的接地电阻应小于10欧姆，设备的接地电阻应小于1欧姆。
2. 测试频率：接地电阻测试一般采用频率为1kHz的交流电进行，这是为了模拟实际雷击时的情况。
3. 测试条件：接地电阻测试应在正常天气条件下进行，不受降雨等因素的干扰。
4. 测试结果记录：测试人员需要将测试结果记录下来，并保存至少一年的时间。
四、测试注意事项在进行防雷接地电阻测试时，需要注意以下几个事项：1. 安全第一：在进行测试前，需要确保测试人员具备相关的安全知识和操作技能，以避免发生意外事故。
2. 仪器校验：测试仪器需要定期进行校验和维护，以确保测试结果的准确性。
3. 测试点选择：选择合适的测试点非常重要，应避免选择有涂料、油漆等涂层覆盖的地方。
4. 测试结果解读：测试结果需要与相关标准进行对比，并进行合理解读。
防雷接地系统安装和测试
防雷接地系统安装和测试防雷接地系统的安装和测试是确保建筑物或设备在雷电天气中能够有效防止闪电侵入并将电荷安全引入地下的重要措施。
下面将介绍安装和测试防雷接地系统的步骤和注意事项。
一、接地系统安装1. 确定接地系统位置：接地系统通常应安装在建筑物或设备周围开阔地面上，并远离可能造成干扰的电源线、通信线等。
2. 安装接地极：接地极是接地系统的主要组成部分。
挖掘洞穴并将接地极插入其中，确保接地极与地面充分接触。
常用的接地极有金属杆或铜板。
3. 连接导线：将接地极与建筑物或设备的金属结构相连接，使用导体电缆固定紧密，并确保连接良好。
二、接地系统测试1. 静态测试：静态测试主要是测试接地系统的电阻值。
在合适的测试点上使用万用表或地电阻测试仪，测量接地系统的电阻，确保其符合要求。
通常，地面电阻值应低于10欧姆。
2. 动态测试：动态测试是在雷电模拟条件下进行的，主要测试接地系统对于雷电冲击的响应能力。
通常采用雷电模拟器模拟雷电放电，并测量接地系统上出现的电压和电流变化。
测试时应有专业人员操作，确保安全。
3. 系统调试：安装和测试完成后，对接地系统进行系统调试。
通过检查接地极的安装和接线情况，确认系统工作正常，并进行必要的修正和调整。
三、注意事项1. 安全第一：接地系统安装和测试需要注意安全措施，确保施工人员和测试人员的人身安全。
2. 专业人员操作：接地系统安装和测试应由具备相关知识和经验的专业人员进行操作，以确保工作的准确性和有效性。
3. 符合规范：接地系统的安装和测试应符合相关电气和建筑规范标准，确保系统的质量和可靠性。
4. 定期检查维护：接地系统安装和测试完成后，应定期进行检查和维护，确保系统长期有效运行。
总结：防雷接地系统的安装和测试是确保建筑物或设备在雷电天气中能够有效防止闪电侵入的重要步骤。
在安装过程中，需要确定接地系统位置、安装接地极并连接导线。
测试过程中，应进行静态测试和动态测试，确保接地系统的电阻和响应能力符合要求。
防雷检测检测注意事项及要求
防雷检测检测注意事项及要求
以下是 9 条关于防雷检测检测注意事项及要求：
1. 嘿，你知道吗，防雷检测可不能马虎啊！就像给房子穿了一件安全的铠甲。
比如说检测接地电阻，就好比是看看这个铠甲的防护能力咋样，要是电阻值不对，那可不就麻烦啦！
2. 咱进行防雷检测的时候，可一定要仔细检查各个设备哦！好比是给家里做一次全面的体检，任何一个小细节都不能放过，像避雷针的安装位置对不对呀，这可关乎安全大事呀！
3. 防雷检测不是一件小事，千万别不当回事儿呀！就像盖房子打基础，基础不牢，房子咋能安稳呢？比如说检测防雷装置的连接情况，要是松松垮垮的，那不就形同虚设了嘛！
4. 哎呀，防雷检测里对布线的要求也很高呢！这就跟我们走路要走正道一样，不能歪七扭八的。
要是布线不合理，雷电来了还能指望它发挥作用吗？
5. 你们想想，防雷检测要是不认真对待，那后果会多可怕啊！就像是战士上战场没带好武器。
比如检测避雷器，要是它失效了，那不就等于士兵拿了把坏枪吗？
6. 防雷检测的时间安排也很关键哦！不能三天打鱼两天晒网。
这就好像是吃药得按时吃，不然怎么能有效果呢？间隔太久检测，那不就等于没检测嘛！
7. 大家可别小看了防雷检测这个事儿呀！它可是关系到我们的生命财产安全呢！就像出门要带钥匙一样重要。
要是检测敷衍了事，那不就等着危险来敲门吗？
8. 防雷检测时对检测人员的专业性要求很高呢！这就跟医生做手术一样，能随便找个人来吗？他们必须得懂行呀！不是专业的，能检测出个啥呀？9. 最后我想说，防雷检测真的太重要啦！我们一定要重视重视再重视！只有严格按照要求去做，才能真正为我们的安全保驾护航啊！。
防雷检测及接地电阻测量（2篇）
防雷检测及接地电阻测量防雷检测以及接地电阻测量是用于保护建筑物和设备免受雷击损害的重要措施。
本文将详细介绍防雷检测的原理、方法和过程，以及接地电阻测量的意义和实施步骤。
一、防雷检测1. 原理雷电是自然界中产生的静电放电现象，当自然界中的大气层与地面之间存在电位差时，就会引发雷电。
建筑物和设备作为电气导体，很容易成为雷击的目标。
防雷检测的原理就是通过测量建筑物和设备之间的电位差来判断是否存在雷电风险，及时采取防护措施。
2. 方法和步骤（1）建筑物结构检测：首先要对建筑物的结构进行检测，包括房屋外墙、屋顶、窗户、门等。
检测的目的是确定建筑物是否存在可能加剧雷击损坏的因素，如结构松动、电气线路暴露等。
（2）设备接地检测：接地是防雷的重要措施之一，它可以将雷电引导到地下，减少对建筑物和设备的损害。
因此，接地电阻的测量非常重要。
通过测量设备的接地电阻，可以判断接地是否良好，并及时采取修复措施。
（3）雷电预警系统的安装：雷电预警系统可以提前发现雷暴形成的条件，及时通报相关人员采取防护措施。
雷电预警系统的安装需要根据建筑物和设备的特点进行选择和布置，以确保最大程度的保护。
（4）建筑物内部电气设备检测：建筑物内部存在各种各样的电气设备，如电脑、空调、照明等，它们都需要接受防雷检测。
通过测量和检查建筑物内部的电气设备，可以判断是否存在安全隐患，并及时采取措施修复。
二、接地电阻测量1. 意义接地电阻是指建筑物和设备接地系统的电阻，它反映了接地系统的良好程度。
对于防雷来说，接地电阻的大小直接影响着雷电保护的效果。
接地电阻测量的意义在于及时发现接地不良的情况，并采取相应的措施进行修复，确保接地的有效性和安全性。
2. 测量步骤（1）准备工作：在进行接地电阻测量之前，需要进行一些准备工作。
首先要了解接地系统的结构和布置，确定测量的位置和方案。
其次，需要准备好测试仪器，如接地电阻测试仪、导线等。
（2）连接测量仪：根据测量仪器的要求，将测试仪器和建筑物或设备的接地系统相连。
防雷检测仪器原理和使用方法
测试原理与方法-接地电阻
1、浇水 降低桩接地阻值
2、增加接触面积（深、多） 3、提高测试电压
测试原理与方法-接地电阻
思考
孰 优 孰 劣
便携性 操作性 准确性
测试原理与方法-SPD
测试方法及应注意的问题 1）各按钮开关设置正确
测试原理与方法-SPD
测试原理与方法-SPD
1.2测试方法及应注意的问题
• 2）“自动”位测压敏电阻时，须避免开路时启动 高压，以免损坏本表。
• 3）测试时，不要触及测试孔，以免高压电击伤人。 轻触高压“停”键后才能取下被测压敏电阻。
接地电阻测试中应注意的问题
1、应注意E、P、C之间的距离。 2、对于较大地网应采用大地网测试仪。 3、引线应与地绝缘。 4、应反复在不同的方向测3~4次，取其平均 值。 5、注意钳型接地电阻测试仪局限性。
测试原理与方法-接地电阻
双
单
钳
钳
型
型
钳型接地电阻测量仪是用来检测包含地 电阻在内的回路电阻的与电流测量。
测试原理与方法-土壤电阻率
土壤电阻率是工频接地电阻与冲击接地电阻换算， 以及接地装置设计和雷电灾害风险评估中的一个主 要技术参数。 其测试方法主要有土壤试样法、单极法（深度法）、 两点法（西坡Shepard土壤电阻率测定法）、四点 法等。 对大体积未翻动过的土壤电阻率的测量，最准确的 方法是四点法。
电阻测量原理：其钳口部分由电压线圈 及电流线圈组成。电压线提供激励电动 势E的作用下在被测回路产生电流I.钳表 对E及I进行测量。
如何测试防雷接地方法,你们会
如何测试防雷接地方法，你们会一、先理解防雷接地是什么防雷接地分为两个概念，一是防雷，防止因雷击而造成损害；二是静电接地，防止静电产生危害。
1、工厂防雷分为整体结构防雷，就是主厂房防雷，重要基础打接地极、接地带，形成一个接地网，接地电阻小于10欧。
再与主厂房的钢筋或钢构的主体连接。
水泥混凝土屋顶接避雷带或避雷针，墙外地面还得留有接地测试点，钢构应用镀锌扁铁作直接引到屋顶。
2、供电系统接地分为保护接地和工作点接地，保护接地是带电设备外壳接地。
工作点接地指零线接地，接地网做法与避雷接地方式一样，接地电阻小于4欧。
如达不到要求，则应加接地极，条件不好的，应加电解物及（或）更换土壤。
工作接地和保护接地在配电室独立引出，系统可并为一个。
工作方式，如地线和零线分开，也可合为一引到用电系统（或设备）。
接地系统须重复接地。
也有独立分开的方式，TNS系统。
零地不能再合为一。
3、仪器仪表接地系统。
该系统接地电阻小于1欧，不能与防雷接地连接。
4、防静电接地，如油管等，每隔（弯头）35米就得有一处牢靠接地（可系统也可独立），电阻小于30欧。
二、防雷接地测试点选择：避雷接地测试点一般安装在室外地坪0.5米处。
1、避雷接地测试是依照建筑物防雷装置的设计标准，确定防雷装置充足标准要求而进行的检查、测量及信息综合分析处理全过程。
2、避雷接地测试由以下测试器件构成2.1、ZC8型接地电阻测试仪一台2.2、辅佑襄助接地棒二根2.3、导线5m、20m、40m各一根3.避雷接地测试注意事项3.1、禁止在有雷电或被测物带电时进行测量；3.2、仪表携带、使用时须当心轻放，避开猛烈震动。
三、防雷测试要点1、测量一下当地土壤电阻；2、要明确知道要求达到的电阻值；3、设计安装接地网；4、测量降阻后的电阻是否达标。
四、防雷接地装置部分概念：1）雷电接受装置：直接或间接接受雷电的金属杆（接闪器），如避雷针、避雷带（网）、架空地线及避雷器等。
2）引下线：用于将雷电流从接闪器传导至接地装置的导体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测试原理、方式及注意事项编制人：项继鹏沈阳西雅帝环境物业管理有限公司二零一六年接地电阻测量方法通常有以下几种：两线法、三线法、四线法、单钳法和双钳法。
各有各的特点，实际测量时，尽量选择正确的方式，才能使测量结果准确无误。
1.两线法条件：必须有已知接地良好的地，如PEN等，所测量的结果是被测地和已知地的电阻和。
如果已知地远小于被测地的电阻，测量结果可以作为被测地的结果。
适用于：楼群稠密或水泥地等密圭寸无法打地桩的地区。
接线：E+ES接到被测地，H+S接到已知地。
2.三线法条件：必须有两个接地棒：一个辅助地和一个探测电极。
各个接地电极间的距离不小于20米。
原理是在辅助地和被测地之间加上电流，测量被测地和探测电极间的电压降，测量结果包括测量电缆本身的电阻。
适用于：地基接地，建筑工地接地和防雷接地。
接线：S接探测电极，H接辅助地，E和ES连接后接被测地。
3.四线法基本上同三线法，在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替代三线法，测量时E和ES必须单独直接连接到被测地。
该方法是所有接地电阻测量方法中准确度最高的。
4.单钳测量测量多点接地中的每个接地点的接地电阻，而且不能断开接地连接防止发生危险。
适用于：多点接地，不能断开连接，测量每个接地点的电阻。
接线：用电流钳监测被测接地点上的电流。
5.双钳法条件：多点接地，不打辅助地桩，测量单个接地。
接线：使用厂商指定的电流钳接到相应的插口上，将两钳卡在接地导体上，两钳间的距离要大于0.25米。
接地是电器安全技术中很重要的工作之一，接地装置的合适与否，接地电阻值是否合乎标准要求，直接影响到电力系统设备的正常运行，影响到建筑物的安全，还关系到人身安全。
因此，应当正确选择接地方法及测量接地电阻。
笔者现依据接地电阻的测量原理及结合实际测试，提出下述测量接地电阻的几点经验。
、测量前的分析测量前应掌握埋地电极的分布情况（最好查阅竣工图），然后依据公式（s 为电极系统所覆盖的面积），并按图纸计算接地系统的有限半径，以确定辅助电极的远近位置和朝向。
二、引出测量点如果测量点不易接出，可以用一根电阻较小的电线引出，把电线的引出端接到表的E 端，测量结果应减去电线的电阻，此时电线的自感要引入误差，所以应尽量将电线拉直，多余的线应绕成无定向结构。
对于有四线测量功能的接地电阻表，应引出两条电线，分别接表上的E1、E2,四线法测量的阻抗不影响测量结果。
三、关于辅助电极的接地电阻一般辅助电极的接地电阻小于5k Q时，不影响测量结果，但如果电流电极接地电阻Rc 太大，将使注入电流减小，易受干扰。
如果电压电极接地电阻Rp 太大，将与电压表的输入电阻分压，使电压测量不准，灵敏度下降。
20cm长的铁钎打入干松土壤的接地电阻一般小于1k Q。
为了降低辅助电极的接地电阻，可以在辅助电极周围浇水。
经常会遇到水泥地面无法打桩的情况，这时，可用一根铁链盘在水泥面上，再浇上水；作为辅助电极，也可用金属网代替铁链，浇水是为了降低辅助电极的接地电阻。
四、辅助电极的延伸方向辅助电极的延伸方向要避免与地下管线、地面水沟平行靠近，无法远离这些导体时，最好选垂直或交叉方向。
五、关于辅助电极的位置3 个电极不必在同一直线上，辅助电极的位置遵循“互电阻影响最小”的原则，如果电流电极C与被测电极E的距离满足DEC>11rE电压电极P 的位置可以偏离直线约束，理论上只要(1/DEC-1/DPC+1/DEP)=0,互电阻的影响可以抵消。
实际测量时，应在不同位置测量几次P电极。
六、测量时，埋地电极是否要与内部断开有的接地电阻表要求断开测量，有的不要求，主要出于以下几点考虑，若不断开，将会出现以下情况:1.如果被测电极接地电阻很大或在地下断线，则测量仪表中的电流源或发电机就会开路，然后开路电压通过内部地线系统传导到内部仪器、设备的机壳上。
手摇发电机的开路电压一般为100V以上，电池供电的电流源开路电压一般在50V以下。
2.如果内部用电设备泄漏电流，将从被测电极向大地注入电流，在周围的地面上产生电压降，叫做地电压，地电压小则影响测量结果，大则威胁人员安全或损坏接地电阻表。
3.有些不规范的接地方法，把原本独立的两个接地系统通过仪器、设备的机壳连接起来，接地电阻表测得的电阻值并不是单个接地电阻，而是两个系统接地电阻的并联值，甚至被测接地电极断线也不能发现。
测量时最好断开地线，如不能则应注意避免上述情况发生，做到:(1)先测量地电压，如果E、C两点地电压大于测量仪表的要求，则应关掉相关用电设备，必要时关闭电源。
(2)检查并确定被测电极接地良好，查看两种独立接地系统的连接情况，排除不规范的接地点。
现在一般要求接地系统共用地电极，所以不存在两个独立的接地电极，不用考虑外部连接情况。
检查断线可以采用测量环路电阻的方法。
七、其他在测量准确度要求不高的情况下（如日常检查，判断是否断线等），可以采用两点法测量接地电阻，作为参考的接地电极，要求已知接地电阻，并且独立。
这时使用接地电阻表的两线法功能（P、C短路）或者使用钳型接地电阻表加上跨接电阻，比较方便。
虽然土壤的温度、含水量和时间的变化会影响接地电阻的大小，但是对于单次测量来说，它有确定的值，可以准确测量。
可是测量时如果不掌握正确的方法，测量结果将会有很大误差。
被测对象千变万化，只要能够深刻理解接地电阻的基本定义，掌握接地电阻的测量方法，熟悉接地电阻表测量原理，并且多做实验就能找到最准确的方法。
一、接地电阻测试要求：a.交流工作接地，接地电阻不应大于4Q;b.安全工作接地，接地电阻不应大于4Q;c.直流工作接地，接地电阻应按计算机系统具体要求确定；d.防雷保护地的接地电阻不应大于10Q;e.对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Q。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、接地电阻组成元件本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整，测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m 20m40m各一根五、使用与操作仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极E',电位探棒p/和电流探棒C',且E'、P /、C，应保持直线，其间距为20m1）....................................... 、…测量大于等于…1.◎接地电阻时接线图 .................................. 见图..1将仪表上2个E端钮连结在一起。
此主题相关图片如下：2）................................... 、.测量小于...1.Q接地电阻时接线图见图一2将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
1）、仪表端所有接线应正确无误。
2）、仪表连线与接地极E'、电位探棒P/和电流探棒C，应牢固接触。
3）、仪表放置水平后，调整检流计的机械零位，归零。
4）、将“倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。
当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
5）、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。
6）、如果发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。
六、注意事项1、禁止在有雷电或被测物带电时进行测量。
2、仪表携带、使用时须小心轻放，避免剧烈震动。
1.明敷防雷引下线近地端为什么要加以保护？明敷防雷引下线地上1.7m至地下0.3m的一段加保护措施的目的有两个：（1）在易受机械损坏的地方，加保护管后可防止防雷引下线受机械外力而损坏；（2）在人们能接近的地方.加绝缘保护（套硬塑料管或包缠绝缘材料）,一旦雷击时，可减小接触电压。
在工矿企业，防雷引下线设在人们不易接近的地方。
为防止防雷引下线受到机械外力损坏，可用角钢或钢管加以保护.如图1所示。
当用钢管保护时，钢管两端，应把钢管管口和防雷引下线焊成一体，如不焊接，则雷击时, 钢管感应电抗大，不利把雷引到地下；钢管的上口应封口.防止管内积水。
在住宅区，防雷引下线应用硬塑料管保护，塑料管的上口亦应封口。
保护管或保护角钢应用铁卡子固定在墙上.铁卡子离地面或离保护管上口的距离为300mm铁卡子一般用25mnr K 4mm锌扁钢加工。
2.防雷引下线设置断接卡子的目的是什么？《电气装置安装工程接地装置施工及验收规范》规定：建筑物上的防雷设施采用多根引下线时.宜在各引下线距地面的1.5 ~ 1.8m处设置断接卡。
设置断接卡的目的是便于测量引下线的接地电阻，供检查用。
规范指出：设置断接卡是对有多根引下线的场合。
当建筑物（例烟囱）只有一组接地极时，不应该设置断接卡；当建筑物（例厂房）有两组及以上的引下线，每根引下线下有一组接地极时，设置断接卡可分别测量每组接地极的接地电阻。
规范未强调“必须”，而用“宜”在各引下线距地面的1.5 ~1.8m 处设置断接卡，这里“宜”有双重含义：（1）并非有多根引下线时，都必须设置断接卡。
例如，利用建筑物柱头内主钢筋作为防雷引下线，并利用混凝土桩内钢筋作为接地极时，不应该设置断接卡。
为了测量接地极电阻，在混凝土桩打入地下后，测量每根桩的接地电阻，然后把所有桩用圆钢（直径最小为10mm,通常用16mm或扁钢（最小截面为25mnr K 4mm通常用40m M 4mr）连成一体，再测量总接地电阻。
为了在建筑物投入使用后，检查接地电阻，可在建筑物近地端引出检测点，即从引下线主钢筋上焊出接地线至检测点，此检测点可为钢板并外露。
（2）断接卡并非一定要设置在1.5 ~1.8m 处。
一般在公共场合，如住宅区，防雷引下线明敷时，应把断接卡设置在 1.5 ~1.8m 处；暗敷时，为不影响建筑物的外观，断接卡可设在近地端的墙内（一般为距地300 ~ 400mm。
当防雷引下线既未设置断接卡、又未设置检测点时，若检查接地电阻，可用导线把建筑物顶上的避雷带或避雷针引至地面进行测量，测量结果需减去导线的电阻。
3.利用建筑物钢筋混凝土中的结构钢筋作防雷网时，为什么要将电气部分的接地和防密接地连成一体，即采取共同接地方式？当防雷装置受到雷击时，在接闪器、引下线和接地极上都会产生很高的电位。
