射线摄影胶片系统
CR及DR技术简介
数字平板射线检测（DR）简介
数字化平板（Digital radiography）DR是利用电子 技术将X线信息转化为数字化电子载体的X线成像方 法。 美国杜邦公司于1987年首次生产了直接数字化X线 摄影的平板探测器。 一、目前数字平板探测器的种类 1 电荷耦合器件探测器Charge coupled device （CCD）系统： 它是大约70年代引入放射学领域的直接读取探测器。 CCD芯片一般在2—4cm，每片芯片上含上百万个相 互独立的像素单元，在其前方使用一个满足成像面 积要求的X先闪烁体，如硫化锌镉，将X线
测试：双丝像质计
5、图像对比度 定义：在射线透照方向上可识别的图像细节尺寸，也 称为密度分辨率。 实际检测中不直接测定对比度，而是用射线检测灵敏 度考察图像的综合质量。 测试：像质计灵敏度，利用像质计评定。 ISO 17636-2:2011规定：用ISO 19232-1(线性)和ISO 19232-2(阶梯/孔型)像质计评价。等同GB/T23901。
8、响应不一致性 探测器固有的特性。在均匀辐照均质工件（或空屏） 的条件下，由于数字探测器对射线响应的不一致，致 使输出图像亮度呈非均匀性的条纹。
三、数字平板射线检测技术系统组成 射线源 被检工件 数字探测器 机械传动（检测工装） 控制与处理（计算机及软件）
与胶片照相不同之处： 1、增加了硬件（机械支撑与传动）与软件（数据 采集、控制、图像处理）； 2、减少了胶片暗室处理环节。
双丝像质计 与单丝像质计的不同： 1、丝由钨和铂制成 2、由13对丝按一定规律排列组成 3、反映检测系统成像的不清晰度
四、CR技术的优、缺点 1，目前最好的CR成像系统空间分辨力为25μ m(胶片为 5μ m)，低于胶片水平，优于其他数字成像方法。 2，CR技术可使用原X射线设备，无需改造、更换。 3，IP板和胶片一样可以分割、弯曲使用。重复使用几 千次。寿命决定于机械损伤。单板价格昂贵，长期使用 比胶片便宜。 4，宽容度大，曝光条件易选择。 5，照相速度比胶片快（20%），不需要化学处理，但增 加扫描读出工序。 6，IP和胶片相同，对使用、保存条件要求严格(温度、 湿度、挤压等)。 7，高能射线曝光不稳定。
CR

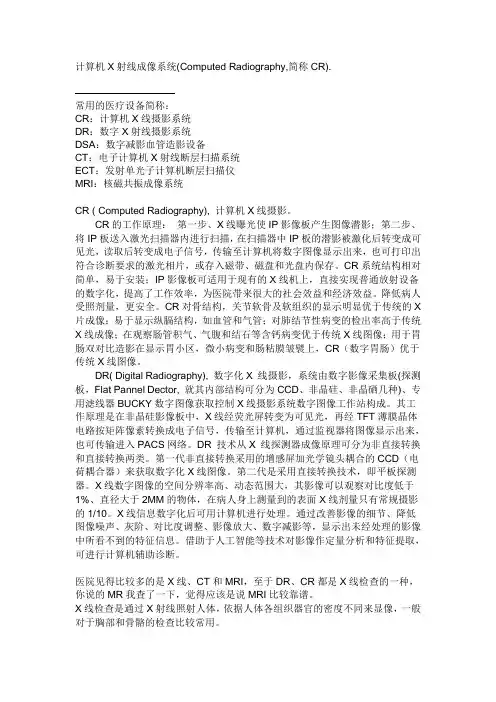

计算机X射线成像系统(Computed Radiography,简称CR).——————————常用的医疗设备简称：CR：计算机X线摄影系统DR：数字X射线摄影系统DSA：数字减影血管造影设备CT：电子计算机X射线断层扫描系统ECT：发射单光子计算机断层扫描仪MRI：核磁共振成像系统CR ( Computed Radiography), 计算机X线摄影。
CR的工作原理：第一步、X线曝光使IP影像板产生图像潜影；第二步、将IP板送入激光扫描器内进行扫描，在扫描器中IP板的潜影被激化后转变成可见光，读取后转变成电子信号，传输至计算机将数字图像显示出来，也可打印出符合诊断要求的激光相片，或存入磁带、磁盘和光盘内保存。
CR系统结构相对简单，易于安装；IP影像板可适用于现有的X线机上，直接实现普通放射设备的数字化，提高了工作效率，为医院带来很大的社会效益和经济效益。
降低病人受照剂量，更安全。
CR对骨结构，关节软骨及软组织的显示明显优于传统的X 片成像；易于显示纵膈结构，如血管和气管；对肺结节性病变的检出率高于传统X线成像；在观察肠管积气、气腹和结石等含钙病变优于传统X线图像；用于胃肠双对比造影在显示胃小区，微小病变和肠粘膜皱襞上，CR（数字胃肠）优于传统X线图像。
DR( Digital Radiography), 数字化X 线摄影，系统由数字影像采集板(探测板，Flat Pannel Dector, 就其内部结构可分为CCD、非晶硅、非晶硒几种)、专用滤线器BUCKY数字图像获取控制X线摄影系统数字图像工作站构成。
其工作原理是在非晶硅影像板中，X线经荧光屏转变为可见光，再经TFT薄膜晶体电路按矩阵像素转换成电子信号，传输至计算机，通过监视器将图像显示出来，也可传输进入PACS网络。
DR 技术从X 线探测器成像原理可分为非直接转换和直接转换两类。
第一代非直接转换采用的增感屏加光学镜头耦合的CCD（电荷耦合器）来获取数字化X线图像。
中国数字化X射线摄影系统(DR) 行业市场环境分析
中国数字化X射线摄影系统（DR）行业市场环境分析引言近年来，数字化X射线摄影系统（DR）在医疗领域的应用越来越广泛。
数字化X 射线摄影系统是一种用于获取和处理X射线图像的先进技术，它取代了传统的胶片摄影技术，具有更高的图像质量、更快的成像速度和更简便的操作流程。
本文将通过对数字化X射线摄影系统（DR）市场环境的分析，探讨市场规模、竞争格局、发展趋势等方面的情况，为相关企业和投资者提供参考。
市场规模数字化X射线摄影系统（DR）市场的规模在过去几年中持续增长。
据市场研究公司的数据显示，2019年全球数字化X射线摄影系统市场规模达到了XX亿美元，并预计在未来几年内将以X%的年均增长率继续增长。
这一增长的背后是多种因素的综合作用。
首先，数字化X射线摄影系统具有更高的图像质量和更快的成像速度，能够提高医疗诊断的准确性和效率，因此受到医疗机构和医生的青睐。
其次，随着人口老龄化问题的日益突出，医疗需求不断增加，推动了数字化X射线摄影系统市场的发展。
此外，技术的不断创新和产品的不断升级也为市场增长提供了动力。
竞争格局数字化X射线摄影系统（DR）市场存在较为激烈的竞争格局。
目前市场上主要的竞争者包括GE医疗、西门子、飞利浦等知名医疗设备制造商。
这些公司在产品技术、品牌影响力和售后服务等方面具有较为明显的优势。
此外，一些新兴企业也在数字化X射线摄影系统领域崭露头角。
它们通过技术创新、产品差异化等手段，提供与传统厂商不同的选择。
这种竞争给市场带来了新的活力，同时也为买家提供了更多选择。
发展趋势在未来几年，数字化X射线摄影系统（DR）市场有几个明显的发展趋势。
首先，随着人工智能技术的不断发展，数字化X射线摄影系统将更加智能化。
通过应用人工智能算法，可以实现自动诊断、辅助诊断等功能，提高医疗诊断的准确性和效率。
其次，移动数字化X射线摄影系统的应用将不断扩大。
移动数字化X射线摄影系统具有便携性强、操作简便等特点，可以在急救、灾难救援等场景中发挥重要作用。
数字化X射线摄影系统产品技术要求深圳蓝韵
2.5.4预览时间
型号
Wiser-01
Wiser-02
Wiser-03
CXDI-401G
COMPACT
CXDI-401G
Wireless
预览时间
≤11s
≤9s
≤12s
≤5s
≤5s
2.6高压电缆及插头、插座
应符合GB/T 10151-2008的规定。
2.7
2.7.1
应整齐、表面整洁、色泽均匀，不得有伤斑、裂缝等缺陷。
见下表：
型号
Wiser -01
Wiser-02
Wiser -03
CXDI-401G
COMPACT
CXDI-401G
Wireless
影像均匀性
≤2.2%
≤2.2%
≤2.2%
≤2.2%
≤2.2%
2.3.4
实际有效成像区域应大于探测器有效成像区域标称值的95%。
型号
Wiser -01
Wiser-02
Wiser -03
5％；
立柱水平运动
手动控制，电磁锁止， 运动行程≥
1400mm
手动控制，电磁锁止，运动行程≥
1500mm
立柱旋转
手动控制，机械锁
止，旋转范围不小于±180°
手动控制，机械锁
止，旋转范围不小于±180°
2.4.2
X射线管组件密封应良好，无渗油现象。
2.4.3
a）限束器启闭应轻便、灵活、可靠；
b）最小X射线辐射野应符合GB9706.12-1997中29.202.4a)的规定，在距焦点1m处垂直于基准轴的平面上,可选择X射线野最小尺寸，其长、宽不超过5cm；
标尺
手动控制，电磁锁止 ， 转 动 范 围
DR机简介(重要资料)

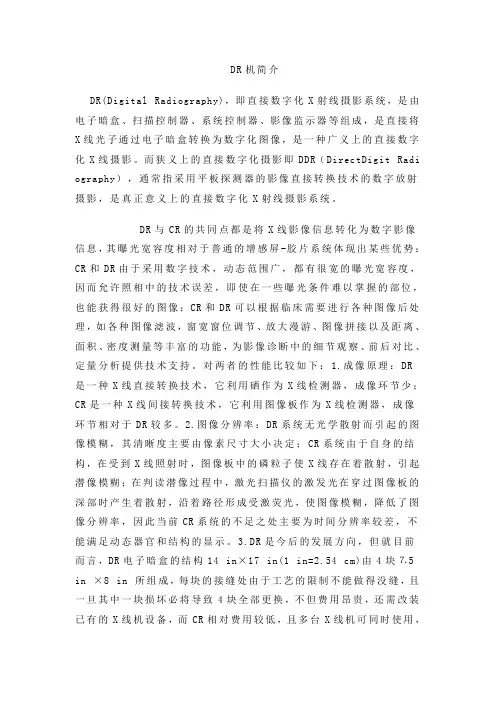

DR机简介DR(Digital Radiography)，即直接数字化X射线摄影系统，是由电子暗盒、扫描控制器、系统控制器、影像监示器等组成，是直接将X线光子通过电子暗盒转换为数字化图像，是一种广义上的直接数字化X线摄影。
而狭义上的直接数字化摄影即DDR（DirectDigit Radi ography），通常指采用平板探测器的影像直接转换技术的数字放射摄影，是真正意义上的直接数字化X射线摄影系统。
DR与CR的共同点都是将X线影像信息转化为数字影像信息，其曝光宽容度相对于普通的增感屏-胶片系统体现出某些优势：CR和DR由于采用数字技术，动态范围广，都有很宽的曝光宽容度，因而允许照相中的技术误差，即使在一些曝光条件难以掌握的部位，也能获得很好的图像；CR和DR可以根据临床需要进行各种图像后处理，如各种图像滤波，窗宽窗位调节、放大漫游、图像拼接以及距离、面积、密度测量等丰富的功能，为影像诊断中的细节观察、前后对比、定量分析提供技术支持。
对两者的性能比较如下：1.成像原理：DR是一种X线直接转换技术，它利用硒作为X线检测器，成像环节少；CR是一种X线间接转换技术，它利用图像板作为X线检测器，成像环节相对于DR较多。
2.图像分辨率：DR系统无光学散射而引起的图像模糊，其清晰度主要由像素尺寸大小决定；CR系统由于自身的结构，在受到X线照射时，图像板中的磷粒子使X线存在着散射，引起潜像模糊；在判读潜像过程中，激光扫描仪的激发光在穿过图像板的深部时产生着散射，沿着路径形成受激荧光，使图像模糊，降低了图像分辨率，因此当前CR系统的不足之处主要为时间分辨率较差，不能满足动态器官和结构的显示。
3.DR是今后的发展方向，但就目前而言，DR电子暗盒的结构14 in×17 in(1 in=2.54 cm)由4块⒎5 in ×8 in 所组成，每块的接缝处由于工艺的限制不能做得没缝，且一旦其中一块损坏必将导致4块全部更换，不但费用昂贵，还需改装已有的X线机设备，而CR相对费用较低，且多台X线机可同时使用，无需改变现有设备。
2024年数字化X射线摄影系统(DR) 市场发展现状
数字化X射线摄影系统（DR）市场发展现状摘要本文通过对数字化X射线摄影系统（DR）市场进行综合分析，详细介绍了数字化X射线摄影系统的工作原理和应用领域，同时分析了全球数字化X射线摄影系统市场的发展现状。
通过对市场规模、竞争格局、市场驱动因素等进行深入剖析，为相关企业和投资者提供了有价值的参考和启示。
1. 引言数字化X射线摄影系统（DR）是通过将X射线照射到目标物上，并将所得到的图像转换成数字信号进行处理和显示的一种高精度成像技术。
相较于传统的胶片X射线摄影系统，DR系统具有更高的分辨率、更快的成像速度和更便捷的操作，因此在医疗影像、工业检测和安全领域得到了广泛应用。
2. 工作原理和应用领域数字化X射线摄影系统通过使用数字探测器将X射线转换成数字信号，并通过电子设备进行图像处理和显示。
这种系统可以实现实时成像、高分辨率和低剂量辐射。
在医疗影像领域，数字化X射线摄影系统广泛应用于骨骼、胸部和腹部的检查，可以提供更清晰的影像和更准确的诊断结果。
在工业检测领域，DR系统可用于缺陷检测、材料分析和产品质量控制等方面。
在安全领域，数字化X射线摄影系统可以应用于行李、货物和车辆的安全检查。
3. 市场规模根据市场研究公司的数据显示，全球数字化X射线摄影系统市场规模在过去几年持续增长。
该市场预计将在未来几年内保持稳定的增长趋势。
其中，医疗影像是数字化X射线摄影系统的主要应用领域，占据了市场份额的大部分。
4. 竞争格局全球数字化X射线摄影系统市场竞争激烈，主要厂商包括GE Healthcare、Siemens Healthineers和Philips Healthcare等。
这些公司在技术研发、产品创新和市场拓展方面具有较强的竞争力。
此外，新兴市场和地区也逐渐成为全球数字化X射线摄影系统市场的竞争焦点。
5. 市场驱动因素数字化X射线摄影系统市场发展的主要驱动因素包括医疗技术的进步、人口老龄化和医疗保健支出的增加等。
数字化X射线摄影系统(DR)参数
*10.3影像采集：在软件界面中可设置高压参数
10.4影像处理：鼠标右键亮度/对比度的调整、LUT、ROI、注解、标记、比例尺、灰度条、旋转、翻转、缩放、裁剪、平移、测量
10.5胶片打印：鼠标拖拽式操作，支持不规则排版（含3分隔），同时支持打印机数量＞5台
3.8操作环境：符合5-35℃、30-80%RH(无结露)
3.9冷却方式：自然冷却
3.10平板连接数量：支持通过局域网连接2台以上平板到一台操作工作站
3.11供电及传输方式：通过电缆连接供电及影像数据的传输
*3.12为方便切换，平板探测器重量≤3.8kg
4
X射线发生装置
4.1最大输出功率≥50kW
4.2最大输出管电压≥150kV
2.5网卡：双网卡1000M、100M
2.6操作系统：Windows 7或以后更新的系统
3
可移动平板探测器
*3.1可移动平板探测器
3.2探测器技术：闪烁体和非晶硅
3.3像素尺寸≤140×140μm
3.4像素矩阵≥3000×2500
3.5成像尺寸：14×17英寸
3.6A/D≥16bit
3.7具有快速体检模式，最短预览图像时间≤3s
*8.1成像组件中心距地面最低高度≤335mm
8.2成像组件垂直运动行程≥1420mm
8.3进口固定式滤线栅（非与平板一体便携式）
8.4滤线栅尺寸：18×18英寸；栅比8：1；栅密度40L/cm
9
限束器
定位灯
10
软件功能
10.1软件具备权限管理、患者登记、图像采集、图像处理、图像自动优化、胶片打印、报告管理功能
数字化X射线摄影成像系统锐珂DRX-Evolution常见故障维修
引言锐珂DRX-Evolution 是锐珂医疗开发的一套数字化X 射线摄影成像系统，是一款拥有高度自动化、可自由组合的精密X 射线设备[1]，其独特设计的多功能立式摄影架，可实现多角度、多方向运动，结合悬吊球管装置实现患者的全身所有部位的摄影需求。
大大提高了工作效率和患者的舒适度。
DR 是医学影像科重要的检查设备，其正常运转对于医院来说至关重要，DR 故障的发生对于医院正常诊疗任务的完成会产生较为关键的影响[2]，因此要求临床工程师有过硬的专业理论知识和丰富的实践经验，出现问题后反应迅速、维修及时，有效保障临床医疗的正常运转。
现将近几年对锐珂DRX-Evolution 的维修维护情况分类总结，故障类型大体分为三大类：硬件故障、软件故障、通讯问题。
本文分别对不同的故障进行分类[3]举例说明，并且介绍维修维护过程，供同行参考。
1 锐珂DRX-Evolution 的硬件故障硬件故障中大多是有硬件损坏导致的设备故障，还有些故障为硬件未损坏，由接触不良引起。
有些故障是由短路引起的，常常烧坏部分配件[4]，举例说明。
1.1 故障一1.1.1 故障现象只要设备彻底关机再开机后，进入曝光界面会提示无效SID ，机器不能曝光。
1.1.2 故障分析机器不能曝光，先提示胶片距离有问题，故不考虑高压故障，先解决前端问题。
考虑是OTC 、床还是胸片架的问题导致Room 校准数据出错，所以先做Room 校准。
完成校准后，逐一对床、胸片架和OTC 分别断电。
在对OTC 断电再开OTC 后又出现同样问题，由此判断是OTC 的Room 校准数据出现了问题。
1.1.3 故障排除过程OTC 的位置关系有XYZ 、A 角、B 角，出现问题后球管对准胸片架显示无效SID ，球管对准床面发现可以曝光，但是对床的高度显示不正确，确定问题是出在OTC 的Z 轴上。
维修时开始没有利用OTC 屏幕上的诊断工具，导致耗时较长，考虑彻底断电后出现问题认为是Room 校准数据储丢失。
数字化X射线摄影系统技术参数要求
数字化X射线摄影系统技术参数要求 一、设备名称及主要技术规格和要求(一)设备用途：完成门诊、急诊、住院部患者的全身各部位、各体位、各角度的全数字X射线摄影检查。
以满足医院临床和体检工作中的高级诊断需求。
