ANSYS实例分析75道(含结果)【【ANSYS算例算例】】3.4.2(1)基于图形界面的桁架桥梁结构分析基于图形界面的桁架桥梁结构分析(stepbystep)下面以一个简单桁架桥梁为例，以展示有限元分析的全过程。
背景素材选自位于密执安的“OldNorthParkBridge“(1904-1988)，见图3-22。
该桁架桥由型钢组成，顶梁及侧梁，桥身弦杆，底梁分别采用3种不同型号的型钢，结构参数见表3-6。
桥长L=32m,桥高H=5.5m。
桥身由8段桁架组成，每段长4m。
该桥梁可以通行卡车，若这里仅考虑卡车位于桥梁中间位置，假设卡车的质量为4000kg，若取一半的模型，可以将卡车对桥梁的作用力简化为P1，P2和P3，其中P1=P3=5000N,P2=10000N，见图3-23。
图3-22位于密执安的“OldNorthParkBridge“(1904-1988)图3-23桥梁的简化平面模型(取桥梁的一半)表3-6桥梁结构中各种构件的几何性能参数构件惯性矩m4横截面积m2顶梁及侧梁桥身弦梁底梁解答解答以下为基于ANSYS 图形界面(GraphicUserInterface,GUI)的菜单操作流程。
(1)进入进入ANSYS（设定工作目录和工作文件）（设定工作目录和工作文件）程序程序→→ANSYS→→ANSYSInteractive→→Workingdirectory（设置工作目录）→Initialjobname（设置工作文件名）:TrussBridge→→Run→→OK(2)设置计算类型设置计算类型：Preferences…→→Structural→→OK(3)定义单元类型定义单元类型ANSYSMainMenu：Preprocessor→→ElementType→→Add/Edit/Delete.→→Add…→→Beam:2delastic3→→OK（返回到ElementTypes窗口）→→Close(4)定义实常数以确定梁单元的截面参数定义实常数以确定梁单元的截面参数ANSYSMainMenu:Preprocessor→→RealConstants…→→Add/Edit /Delete→→Add…→→selectType1Beam3→→OK→→RealConsta ntsSetNo.:1,AREA:2.19E-3，，Izz:3.83e-6(1号实常数用于顶梁和侧梁)→→Apply→→RealConstantsSetNo.:2,AREA:1.185E-3，，Izz:1.87E-6(2号实常数用于弦杆)→→Apply→→RealConstantsSetNo.:3,AREA:3.031E-3，，Izz:8.47E-6(3号实常数用于底梁)→→OK(backtoRealConstantswindow)→Close(theRealConstant swindow)(5)定义材料参数定义材料参数ANSYSMainMenu:Preprocessor→→MaterialProps→→MaterialMo dels→→Structural→→Linear→→Elastic→→Isotropic→→EX:2.1e11,PRXY:0.3(定义泊松比及弹性模量)→→OK→→Density(定义材料密度)→DENS:7800,→→OK→→Close（关闭材料定义窗口）(6)构造桁架桥模型构造桁架桥模型生成桥体几何模型ANSYSMainMenu：Preprocessor→→Modeling→→Create→→Keypoints→→InActive CS→→NPTKeypointnumber：：1，，X，，Y，，ZLocationinactiveCS：：0，，0→→Apply→→同样输入其余15个特征点坐标（最左端为起始点，坐标分别为(4,0),(8,0),(12,0),(16,0),(20,0),(24,0),(28,0),(32,0),(4,5.5),(8,5.5),(12 ,5.5),(16.5.5),(20,5.5),(24,5.5),(28,5.5)）→Lines→Lines→→StraightLine→→依次分别连接特征点→→OK网格划分ANSYSMainMenu:Preprocessor→→Meshing→→MeshAttributes→→PickedLines→→选择桥顶梁及侧梁→→OK→→selectREAL:1,TYPE:1→→Apply→→选择桥体弦杆→→OK→→selectREAL:2,TYPE:1→→Apply→→选择桥底梁→→OK→→selectREAL:3,TYPE:1→→OK→→ANSYSMainMen u：Preprocessor→→Meshing→→MeshTool→→位于SizeControls 下的Lines：：Set→→ElementSizeonPicked→→Pickall→→Apply→→NDIV：：1→→OK→→Mesh→→Lines→→Pickall→→OK(划分网格)(7)模型加约束模型加约束ANSYSMainMenu:Solution→→DefineLoads→→Apply→→Struct ural→→Displacement→→OnNodes→→选取桥身左端节点→→OK→→selectLab2:AllDOF(施加全部约束)→→Apply→→选取桥身右端节点→→OK→→selectLab2:UY(施加Y方向约束)→→OK(8)施加载荷施加载荷ANSYSMainMenu:Solution→→DefineLoads→→Apply→→Struct ural→→Force/Moment→→OnKeypoints→→选取底梁上卡车两侧关键点（X坐标为12及20）→→OK→→selectLab:FY，，Value:-5000→→Apply→→选取底梁上卡车中部关键点（X坐标为16）→→OK→→selectLab:FY，，Value:-10000→→OK→→ANSYSUtilityMenu：→→Select→→Everything(9)计算分析计算分析ANSYSMainMenu：Solution→→Solve→→CurrentLS→→OK(10)结果显示结果显示ANSYSMainMenu：GeneralPostproc→→PlotResults→→Deedshape→→Defshapeonly →→OK（返回到PlotResults）→→ContourPlot→→NodalSolu→→DOFSolution,Y-Componentof Displacement→→OK（显示Y方向位移UY）(见图3-24(a))定义线性单元I节点的轴力ANSYSMainMenu→GeneralPostproc→→ElementTable→→Define Table→→Add→→Lab:[bar_I],Bysequencenum:[SMISC,1]→→OK →→Close定义线性单元J节点的轴力ANSYSMainMenu→→GeneralPostproc→→ElementTable→→Def ineTable→→Add→→Lab:[bar_J],Bysequencenum:[SMISC,1]→→OK→→Close画出线性单元的受力图(见图3-24(b))ANSYSMainMenu→→GeneralPostproc→→PlotResults→→ContourPlot→→LineElemRes→→LabI:[bar_I],LabJ:[bar_J],Fact :[1]→→OK(11)退出系统退出系统ANSYSUtilityMenu：File→→Exit→→SaveEverything→→OK(a)桥梁中部最大挠度值为0.003374m(b)桥梁中部轴力最大值为25380N图3.24桁架桥挠度UY以及单元轴力计算结果【【ANSYS算例算例】】3.4.2(2)基于命令流方式的桁架桥梁结构分析基于命令流方式的桁架桥梁结构分析!%%%%%[ANSYS 算例]3.4.2(2)%%%%%begin%%%%%%!------注：命令流中的符号$，可将多行命令流写成一行------/prep7!进入前处理/PLOPTS,DATE,0!设置不显示日期和时间!=====设置单元和材料ET,1,BEAM3!定义单元类型R,1,2.19E-3,3.83e-6,,,,,!定义1号实常数用于顶梁侧梁R,2,1.185E-3,1.87e-6,0,0,0,0,!定义2号实常数用于弦杆R,3,3.031E-3,8.47E-6,0,0,0,0,!定义3号实常数用于底梁MP,EX,1,2.1E11!定义材料弹性模量MP,PRXY,1,0.30!定义材料泊松比MP,DENS,1,,7800!定义材料密度!-----定义几何关键点K,1,0,0,,$K,2,4,0,,$K,3,8,0,,$K,4,12,0,,$K,5,16,0,,$K,6,20,0,,$K,7,2 4,0,,$K,8,28,0,,$K,9,32,0,,$K,10,4,5.5,,$K,11,8,5.5,,$K,12,12,5.5,,$K,13,16,5.5,,$K,14,20,5.5,,$K,15,24,5.5,,$K,16,28,5.5,,!-----通过几何点生成桥底梁的线L,1,2$L,2,3$L,3,4$L,4,5$L,5,6$L,6,7$L,7,8$L,8,9!------生成桥顶梁和侧梁的线L,9,16$L,15,16$L,14,15$L,13,14$L,12,13$L,11,12$L,10,11$L,1,10! ------生成桥身弦杆的线L,2,10$L,3,10$L,3,11$L,4,11$L,4,12$L,4,13$L,5,13$L,6,13$L,6,14 $L,6,15$L,7,15$L,7,16$L,8,16!------选择桥顶梁和侧梁指定单元属性LSEL,S,,,9,16,1,LATT,1,1,1,,,,!-----选择桥身弦杆指定单元属性LSEL,S,,,17,29,1,LATT,1,2,1,,,,!-----选择桥底梁指定单元属性LSEL,S,,,1,8,1,LATT,1,3,1,,,,!------划分网格AllSEL,all!再恢复选择所有对象LESIZE,all,,,1,,,,,1!对所有对象进行单元划分前的分段设置LMESH,all!对所有几何线进行单元划分!=====在求解模块中，施加位移约束、外力，进行求解/soluNSEL,S,LOC,X,0!根据几何位置选择节点D,all,,,,,,ALL,,,,,!对所选择的节点施加位移约束AllSEL,all!再恢复选择所有对象NSEL,S,LOC,X,32!根据几何位置选择节点D,all,,,,,,,UY,,,,!对所选择的节点施加位移约束ALLSEL,all!再恢复选择所有对象!------基于几何关键点施加载荷FK,4,FY,-5000$FK,6,FY,-5000$FK,5,FY,-10000/replot!重画图形Allsel,all!选择所有信息(包括所有节点、单元和载荷等)solve!求解!=====进入一般的后处理模块/post1!后处理PLNSOL,U,Y,0,1.0!显示Y方向位移PLNSOL,U,X,0,1.0!显示X方向位移!------显示线单元轴力------ETABLE,bar_I,SMISC,1ETABLE,bar_J,SMISC,1PLLS,BAR_ I,BAR_J,0.5,1!画出轴力图finish!结束!%%%%%[ANSYS算例]3.4.2(2)%%%%%end%%%%%%【【ANSYS算例算例】】3.2.5(3)四杆桁架结构的有限元分析四杆桁架结构的有限元分析下面针对【典型例题】3.2.5(1)的问题，在ANSYS平台上，完成相应的力学分析。
ansys结果误差分析
有限元法分析结果的误差影响2009年12月23日安世亚太一、引言有限元法分析起源于50年代初杆系结构矩阵的分析。
随后，Clough于1960年第一次提出了“有限元法”的概念。
其基本思想是利用结构离散化的概念，将连续介质体或复杂结构体划分成许多有限大小的子区域的集合体，每一个子区域称为单元（或元素），单元的集合称为网格，实际的连续介质体（或结构体）可以看成是这些单元在它们的节点上相互连接而组成的等效集合体；通过对每个单元力学特性的分析，再将各个单元的特性矩阵组集成可以建立整体结构的力学方程式，即力学计算模型；按照所选用计算程序的要求，输入所需的数据和信息，运用计算机进行求解。
当前，有限元方法/理论已经发展的相当成熟和完善，而计算机技术的不断革新，又在很大程度上推进了有限元法分析在工程技术领域的应用。
然而，如此快速地推广和应用使得人们很容易忽视一个前提，即有限元分析软件提供的计算结果是否可靠、满足使用精度的前提，是合理地使用软件和专业的工程分析。
只有这两者很好地结合，我们才能得到工程上切实可信的计算结果，否则只会在工程上造成极大的浪费，甚至带来严重的工程事故。
二、误差分析有限元法分析一般包括四个步骤：物理模型的简化、数学模型的程序化、计算模型的数值化和计算结果的分析。
每一个步骤在操作过程中都或多或少地引入了误差，这些误差的累积最终可能会对计算结果造成灾难性的影响，进而蒙蔽我们的认识和判断。
第一步，物理模型的简化，主要有几何实体、连接/装配关系、环境边界条件和材料特性的简化，进而构建数学模型。
这些简化或者说假设，是必要的，也是必须的，但是也由此在模型中引入了理想化误差（idealization error）。
有些理想化误差是非良性奇异的，比如几何实体简化时细节部位上忽略小的圆/倒角，连接/装配关系简化时忽略焊缝和螺栓连接等，往往导致模型发生结构方面（诸如L形截面的角点）的奇异，即结构奇异（奇异的数学定义是在某一点处导数无穷）；有些理想化误差是良性奇异的，比如边界条件简化时添加集中载荷和孤立点约束，导致模型发生边界条件的奇异，即边界奇异；其它理想化误差，比如几何实体简化时三维壳/面体简化为二维壳/面、三维梁简化为一维梁，边界条件简化时非均匀温度场和压力场简化为均匀温度场和压力场等，只会影响计算结果的准确度，不会引发计算结果方面的数值奇异，即应力奇异和位移奇异等。
ANSYS弹性及塑性分析非常经典

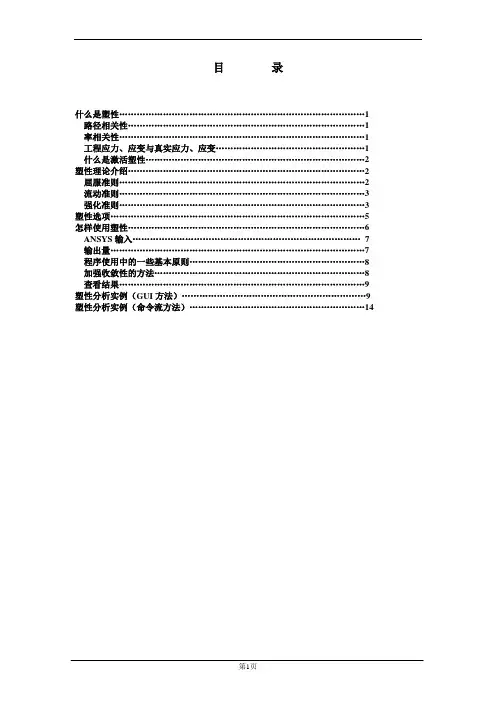

目录什么是塑性 (1)路径相关性 (1)率相关性 (1)工程应力、应变与真实应力、应变 (1)什么是激活塑性 (2)塑性理论介绍 (2)屈服准则 (2)流动准则 (3)强化准则 (3)塑性选项 (5)怎样使用塑性 (6)ANSYS输入 (7)输出量 (7)程序使用中的一些基本原则 (8)加强收敛性的方法 (8)查看结果 (9)塑性分析实例（GUI方法） (9)塑性分析实例（命令流方法） (14)弹塑性分析在这一册中,我们将详细地介绍由于塑性变性引起的非线性问题--弹塑性分析,我们的介绍人为以下几个方面:•什么是塑性•塑性理论简介•ANSYS程序中所用的性选项•怎样使用塑性•塑性分析练习题什么是塑性塑性是一种在某种给定载荷下,材料产生永久变形的材料特性,对大多的工程材料来说,当其应力低于比例极限时,应力一应变关系是线性的。
另外,大多数材料在其应力低于屈服点时，表现为弹性行为，也就是说，当移走载荷时，其应变也完全消失。
由于屈服点和比例极限相差很小，因此在ANSYS程序中，假定它们相同。
在应力一应变的曲线中，低于屈服点的叫作弹性部分，超过屈服点的叫作塑性部分，也叫作应变强化部分。
塑性分析中考虑了塑性区域的材料特性。
路径相关性：即然塑性是不可恢复的，那么这种问题的就与加载历史有关，这类非线性问题叫作与路径相关的或非保守的非线性。
路径相关性是指对一种给定的边界条件，可能有多个正确的解—内部的应力，应变分布—存在，为了得到真正正确的结果，我们必须按照系统真正经历的加载过程加载。
率相关性：塑性应变的大小可能是加载速度快慢的函数，如果塑性应变的大小与时间有关，这种塑性叫作率无关性塑性，相反，与应变率有关的性叫作率相关的塑性。
大多的材料都有某种程度上的率相关性，但在大多数静力分析所经历的应变率范围，两者的应力－应变曲线差别不大，所以在一般的分析中，我们变为是与率无关的。
工程应力，应变与真实的应力、应变：塑性材料的数据一般以拉伸的应力—应变曲线形式给出。
ANSYS弹性及塑性分析非常经典
目录什么是塑性 (1)路径相关性 (1)率相关性 (1)工程应力、应变与真实应力、应变 (1)什么是激活塑性 (2)塑性理论介绍 (2)屈服准则 (2)流动准则 (3)强化准则 (3)塑性选项 (5)怎样使用塑性 (6)ANSYS输入 (7)输出量 (7)程序使用中的一些基本原则 (8)加强收敛性的方法 (8)查看结果 (9)塑性分析实例（GUI方法） (9)塑性分析实例（命令流方法） (14)弹塑性分析在这一册中,我们将详细地介绍由于塑性变性引起的非线性问题--弹塑性分析,我们的介绍人为以下几个方面:∙什么是塑性∙塑性理论简介∙ANSYS程序中所用的性选项∙怎样使用塑性∙塑性分析练习题什么是塑性塑性是一种在某种给定载荷下,材料产生永久变形的材料特性,对大多的工程材料来说,当其应力低于比例极限时,应力一应变关系是线性的。
另外,大多数材料在其应力低于屈服点时，表现为弹性行为，也就是说，当移走载荷时，其应变也完全消失。
由于屈服点和比例极限相差很小，因此在ANSYS程序中，假定它们相同。
在应力一应变的曲线中，低于屈服点的叫作弹性部分，超过屈服点的叫作塑性部分，也叫作应变强化部分。
塑性分析中考虑了塑性区域的材料特性。
路径相关性：即然塑性是不可恢复的，那么这种问题的就与加载历史有关，这类非线性问题叫作与路径相关的或非保守的非线性。
路径相关性是指对一种给定的边界条件，可能有多个正确的解—内部的应力，应变分布—存在，为了得到真正正确的结果，我们必须按照系统真正经历的加载过程加载。
率相关性：塑性应变的大小可能是加载速度快慢的函数，如果塑性应变的大小与时间有关，这种塑性叫作率无关性塑性，相反，与应变率有关的性叫作率相关的塑性。
大多的材料都有某种程度上的率相关性，但在大多数静力分析所经历的应变率范围，两者的应力－应变曲线差别不大，所以在一般的分析中，我们变为是与率无关的。
工程应力，应变与真实的应力、应变：塑性材料的数据一般以拉伸的应力—应变曲线形式给出。
ansysworkbench瞬态动力学实例
在本文中，我将为您撰写一篇关于ANSYS Workbench瞬态动力学实例的文章。
我们将深入探讨ANSYS Workbench在瞬态动力学仿真方面的应用，从简单到复杂、由浅入深地讨论其原理和实践操作，并共享个人观点和理解。
第一部分：介绍ANSYS Workbench瞬态动力学仿真ANSYS Workbench是一种用于工程仿真的全面评台，包含了结构、流体、热传递、多物理场等多种仿真工具。
瞬态动力学仿真是ANSYS Workbench的重要应用之一，它能够模拟在时间和空间上随机变化的动力学过程，并对结构在外部力作用下的动力响应进行分析。
在瞬态动力学仿真中，ANSYS Workbench可以模拟诸如碰撞、冲击、振动等动态载荷下的结构响应，用于评估零部件的耐久性、振动特性、动态稳定性等重要工程问题。
通过对这些现象的模拟和分析，工程师可以更好地了解结构在实际工况下的性能，进而进行有效的设计优化和改进。
第二部分：实例分析为了更直观地展示ANSYS Workbench瞬态动力学仿真的应用，我们以汽车碰撞仿真为例进行分析。
假设我们需要评估汽车前部结构在碰撞事故中的动态响应，我们可以通过ANSYS Workbench建立汽车前部结构的有限元模型，并对其进行碰撞载荷下的瞬态动力学仿真。
我们需要构建汽车前部结构的有限元模型，包括车身、前保险杠、引擎盖等部件，并设定材料属性、连接方式等。
接下来，我们可以在仿真中引入具体的碰撞载荷，如40km/h车速下的正面碰撞载荷，并进行瞬态动力学仿真分析。
通过仿真结果，我们可以获取汽车前部结构在碰撞中的应力、应变分布，以及变形情况，从而评估其在碰撞事故中的性能表现。
第三部分：个人观点与总结通过以上实例分析，我们可以看到ANSYS Workbench瞬态动力学仿真在工程实践中的重要应用价值。
瞬态动力学仿真不仅能够帮助工程师分析结构在动态载荷下的响应，还可以为设计优化、安全评估等工程问题提供重要参考。
ANSYS计算结果与分析
ANSYS 计算结果与分析一、 有限元原理：有限元的解题思路可简述为：从结构的位移出发，通过寻找位移和应变， 应变与应力，应力与内力，内力与外力的关系，建立相应的方程组，从而由已知的外力求出结构的内应力和位移。
有限元分析过程由其基本代数方程组成：[K] {V}={Q}，[K]为整个结构的刚变矩阵，{V}为未知位移量，{Q}为载荷向量。
这些量是不确定的，依靠所需解决的问题进行定量描述。
上述结构方程是通过应用边界条件，将结构离散化成小单元，从综合平衡方程中获得。
有限元是通过单元划分， 在某种程度上模拟真实结构，并由数字对结构诸方面进行描述。
其描述的准确性依赖于单元细划的程度，载荷的真实性，材料力学参数的可信度，边界条件处理的正确程度。
本算例采用三角形六结点来划分单元。
二、 有限元解题步骤：有限元的解题步骤为： ①连续体的离散化；②选择单元位移函数；③建立单元刚度矩阵；④求解代数方程组，得到所有节点位移分量；⑤由节点位移求出内力或应力。
三、工程实例分析现已知一混凝土截面梁，长为L=2.4m ，梁高为m h 3.0=，梁宽设为单位宽度。
混凝土材料的各项属性为：容重3/25m KN =γ，E=2.4E10Pa ，2.0=λ。
若该混凝土梁分别受到以下两种不同约束和不同受力的作用：（1）两端受固定约束作用，中间作用一个集中荷载P=10KN 作用，如图A 所示。
（2）一端受固定约束作用悬臂梁，梁上作用一均布荷载q=5KN/m作用，如图B所示。
现要求使用有限元中的三角形六节点单元来计算两种情况下梁的位移与应力，并与力学计算结果进行比较和分析ANSYS分析过程（1）两端固定有限元模型Y方向位移图X方向应力图具体节点位移如下表：Y方向挠度（单位：m）节点挠度节点挠度节点挠度节点挠度1 0 82 -1.25E-05 163 -5.75E-06 244 -2.89E-052 0 83 -5.84E-06 164 -5.76E-06 245 -2.88E-053 -1.16E-06 84 -1.11E-06 165 -5.81E-06 246 -2.74E-054 -3.19E-06 85 -1.02E-06 166 -9.02E-06 247 -2.74E-055 -5.87E-06 86 -5.78E-06 167 -9.00E-06 248 -2.75E-056 -9.05E-06 87 -1.25E-05 168 -8.99E-06 249 -2.75E-057 -1.25E-05 88 -1.94E-05 169 -8.98E-06 250 -2.75E-058 -1.60E-05 89 -2.53E-05 170 -8.97E-06 251 -2.75E-059 -1.94E-05 90 -2.89E-05 171 -8.97E-06 252 -2.75E-0510 -2.25E-05 91 -2.89E-05 172 -8.97E-06 253 -2.75E-0511 -2.52E-05 92 -2.53E-05 173 -8.97E-06 254 -2.75E-0512 -2.74E-05 93 -1.94E-05 174 -8.98E-06 255 -2.74E-0513 -2.87E-05 94 -1.25E-05 175 -9.00E-06 256 -2.74E-0514 -2.92E-05 95 -5.78E-06 176 -9.01E-06 257 -2.53E-0515 -2.87E-05 96 -1.03E-06 177 -1.25E-05 258 -2.53E-0516 -2.73E-05 97 -9.93E-07 178 -1.25E-05 259 -2.53E-0517 -2.52E-05 98 -5.75E-06 179 -1.25E-05 260 -2.53E-0518 -2.25E-05 99 -1.25E-05 180 -1.25E-05 261 -2.53E-05应力表（单位：pa）xNODE SX SY SZ SXY SYZ SXZ1 -0.47117E+06 -94234. 0.0000 -71939. 0.0000 0.00002 -0.44824E+06 -43524. 0.0000 36804. 0.0000 0.0000 4 -0.26659E+06 24017. 0.0000 11756. 0.0000 0.00006 -0.11092E+06 -1675.1 0.0000 -1416.0 0.0000 0.00008 26454. -287.29 0.0000 -529.21 0.0000 0.000010 0.14396E+06 -296.19 0.0000 -428.64 0.0000 0.000012 0.24665E+06 -154.80 0.0000 -931.20 0.0000 0.0000 14 0.31294E+06 -651.06 0.0000 1868.1 0.0000 0.000016 0.25514E+06 777.86 0.0000 2607.3 0.0000 0.0000 18 0.15259E+06 421.23 0.0000 955.79 0.0000 0.0000 20 36815. 350.40 0.0000 1367.3 0.0000 0.0000 22 -99169. 406.51 0.0000 1539.1 0.0000 0.0000 24 -0.25029E+06 709.47 0.0000 469.07 0.0000 0.0000 26 0.47021E+06 94043. 0.0000 71822. 0.0000 0.0000 28 -0.26849E+06 -41899. 0.0000 46711. 0.0000 0.0000 30 -0.12480E+06 -20589. 0.0000 44463. 0.0000 0.0000 32 2346.1 1441.3 0.0000 44301. 0.0000 0.0000 34 0.13084E+06 23544. 0.0000 46007. 0.0000 0.0000 36 0.27890E+06 44622. 0.0000 49721. 0.0000 0.0000 38 0.44740E+06 43435. 0.0000 -36738. 0.0000 0.000040 0.26576E+06 -23958. 0.0000 -11724. 0.0000 0.0000 42 0.11006E+06 1672.9 0.0000 1413.1 0.0000 0.0000 44 -27364. 285.26 0.0000 538.86 0.0000 0.0000 46 -0.14505E+06 297.97 0.0000 455.70 0.0000 0.0000 48 -0.23089E+06 828.18 0.0000 -2277.4 0.0000 0.0000 50 -0.35045E+06 -94932. 0.0000 4506.0 0.0000 0.0000 52 -0.23867E+06 40010. 0.0000 13774. 0.0000 0.0000 54 -0.15354E+06 -1579.2 0.0000 -2170.7 0.0000 0.0000 56 -37694. -287.51 0.0000 -1318.8 0.0000 0.0000 58 98366. -412.70 0.0000 -1539.9 0.0000 0.0000 60 0.24952E+06 -708.11 0.0000 -474.61 0.0000 0.0000 63 0.26768E+06 41770. 0.0000 -46653. 0.0000 0.0000 65 0.12400E+06 20454. 0.0000 -44435. 0.0000 0.0000 67 -3155.0 -1579.4 0.0000 -44304. 0.0000 0.0000 69 -0.13167E+06 -23682. 0.0000 -46041. 0.0000 0.0000 71 -0.27977E+06 -44758. 0.0000 -49784. 0.0000 0.0000 151 0.18243E+06 -5692.4 0.0000 37694. 0.0000 0.0000 153 93763. -895.44 0.0000 60650. 0.0000 0.0000155 2906.0 1964.2 0.0000 67290. 0.0000 0.0000157 -87037. 5292.4 0.0000 58490. 0.0000 0.0000159 -0.17211E+06 11178. 0.0000 31663. 0.0000 0.0000167 73372. -851.10 0.0000 31158. 0.0000 0.0000169 39292. -840.75 0.0000 49441. 0.0000 0.0000171 3787.8 -337.99 0.0000 55813. 0.0000 0.0000173 -32101. 100.68 0.0000 50074. 0.0000 0.0000175 -67944. 717.92 0.0000 32029. 0.0000 0.0000183 -17938. -922.76 0.0000 27092. 0.0000 0.0000185 -6795.5 -612.85 0.0000 42946. 0.0000 0.0000187 3071.2 18.206 0.0000 48306. 0.0000 0.0000189 12803. 565.23 0.0000 43126. 0.0000 0.0000191 22747. 538.90 0.0000 27571. 0.0000 0.0000199 -96298. -717.39 0.0000 22710. 0.0000 0.0000201 -46228. -1019.6 0.0000 36320. 0.0000 0.0000203 2626.4 121.91 0.0000 40665. 0.0000 0.0000205 51239. 880.36 0.0000 36356. 0.0000 0.0000207 0.10012E+06 736.28 0.0000 23263. 0.0000 0.0000215 -0.15923E+06 18494. 0.0000 11061. 0.0000 0.0000217 -83947. 9075.8 0.0000 29103. 0.0000 0.0000219 -2385.6 4224.8 0.0000 35294. 0.0000 0.0000221 80991. 2496.3 0.0000 32516. 0.0000 0.0000223 0.16576E+06 1612.2 0.0000 21754. 0.0000 0.0000231 -0.20646E+06 -75438. 0.0000 -1738.1 0.0000 0.0000 233 -93006. -51133. 0.0000 -1579.6 0.0000 0.0000235 6530.2 -30687. 0.0000 -666.93 0.0000 0.0000237 0.10345E+06 -14749. 0.0000 125.67 0.0000 0.0000 239 0.20441E+06 -4119.4 0.0000 970.85 0.0000 0.0000 247 -0.16755E+06 9862.5 0.0000 -17509. 0.0000 0.0000 249 -87809. 3440.9 0.0000 -31319. 0.0000 0.0000 251 -5584.0 978.66 0.0000 -35737. 0.0000 0.0000 253 77562. 806.61 0.0000 -31968. 0.0000 0.0000 255 0.16243E+06 1086.9 0.0000 -20148. 0.0000 0.0000 263 -0.10061E+06 -689.88 0.0000 -23108. 0.0000 0.0000 265 -51874. -100.28 0.0000 -35992. 0.0000 0.0000 267 -3478.2 629.38 0.0000 -40521. 0.0000 0.0000 269 45225. 1049.3 0.0000 -36167. 0.0000 0.0000 271 95246. 1060.4 0.0000 -22892. 0.0000 0.0000 279 -23597. -576.87 0.0000 -27627. 0.0000 0.0000 281 -13606. -652.21 0.0000 -43170. 0.0000 0.0000 283 -3857.7 -89.957 0.0000 -48308. 0.0000 0.0000 285 5980.8 542.38 0.0000 -42912. 0.0000 0.0000 287 17073. 893.21 0.0000 -27066. 0.0000 0.0000 295 67130. -714.95 0.0000 -32028. 0.0000 0.0000 297 31274. -97.707 0.0000 -50075. 0.0000 0.0000 299 -4624.8 340.23 0.0000 -55817. 0.0000 0.0000 301 -40137. 841.32 0.0000 -49444. 0.0000 0.0000 303 -74225. 850.89 0.0000 -31160. 0.0000 0.0000 311 0.17131E+06 -11152. 0.0000 -31681. 0.0000 0.0000 313 86204. -5274.6 0.0000 -58500. 0.0000 0.0000 315 -3755.8 -1950.0 0.0000 -67295. 0.0000 0.0000 317 -94623. 911.23 0.0000 -60649. 0.0000 0.0000 319 -0.18330E+06 5714.3 0.0000 -37686. 0.0000 0.0000由以上分析结果可以得出：跨中最大挠度为：2.95E-05m 梁端上截面应力为：-0.35Mpa 跨中上截面应力: 0.47Mpa 跨中下截面应力为：-0.471Mpa 用材料力学进行校核：62bh W z =， 左右杆端弯矩为：122ql ， 跨中弯矩为：242ql左右杆端截面正应力为：MPa bh ql bh ql 32.026122222===σ 跨中截面正应力为：MPa bhql bh ql 47.046242222===σ 由图乘法求跨中截面的挠度，具体的计算公式如下：mE EIql ql EI l ql l l l ql l l ql EI W 0595.23741)384157611441(1)212321232312224121322212121(144222-==--=⨯⨯⨯⨯-⨯⨯⨯⨯-⨯⨯⨯⨯=ANSYS 分析结果 结构力学结果误差跨中挠度（m ） 2.95E-05 2.53E-05 16.60% 梁端上截面应力（Mpa ） -0.35 -0.32 9.38% 梁端下截面应力（Mpa ） 0.313 0.32 2.19% 跨中上截面应力（Mpa ） 0.47 0.44 6.82% 跨中下截面应力（Mpa ） -0.471 -0.447.05%（2）一端固定一端自由Y 方向位移图X方向应力图具体节点位移如下表：节点挠度节点挠度节点挠度节点挠度1 0 82 -7.74E-05 163 -8.12E-04 244 -3.03E-042 -9.72E-04 83 -3.10E-05 164 -8.12E-04 245 -3.03E-043 -5.05E-06 84 -4.71E-06 165 -8.12E-04 246 -2.59E-044 -1.55E-05 85 -9.19E-04 166 -7.59E-04 247 -2.59E-045 -3.13E-05 86 -8.12E-04 167 -7.59E-04 248 -2.59E-046 -5.22E-05 87 -7.06E-04 168 -7.59E-04 249 -2.59E-047 -7.77E-05 88 -6.00E-04 169 -7.59E-04 250 -2.58E-048 -1.07E-04 89 -4.97E-04 170 -7.59E-04 251 -2.58E-049 -1.41E-04 90 -3.97E-04 171 -7.59E-04 252 -2.58E-0410 -1.77E-04 91 -3.03E-04 172 -7.59E-04 253 -2.58E-0411 -2.17E-04 92 -2.16E-04 173 -7.59E-04 254 -2.59E-0412 -2.59E-04 93 -1.40E-04 174 -7.59E-04 255 -2.59E-0413 -3.03E-04 94 -7.70E-05 175 -7.59E-04 256 -2.59E-0414 -3.50E-04 95 -3.05E-05 176 -7.59E-04 257 -2.17E-0415 -3.97E-04 96 -4.15E-06 177 -7.06E-04 258 -2.16E-0416 -4.47E-04 97 -9.19E-04 178 -7.06E-04 259 -2.16E-0417 -4.97E-04 98 -8.12E-04 179 -7.06E-04 260 -2.16E-04应力表（单位：pa）xNODE SX SY SZ SXY SYZ SXZ1 -0.25013E+07-0.50026E+06 0.0000 -0.23536E+06 0.0000 0.00002 2344.3 55.551 0.0000 1381.4 0.0000 0.0000 4 -0.20145E+07 0.13137E+06 0.0000 42962. 0.0000 0.0000 6 -0.16765E+07 -5697.0 0.0000 -4238.2 0.0000 0.0000 8 -0.13587E+07 -602.67 0.0000 -1529.1 0.0000 0.0000 10 -0.10740E+07 -762.28 0.0000 -1374.8 0.0000 0.0000 12 -0.82262E+06 -655.05 0.0000 -1117.5 0.0000 0.0000 14 -0.60460E+06 -562.14 0.0000 -863.89 0.0000 0.0000 16 -0.41991E+06 -468.62 0.0000 -610.04 0.0000 0.0000 18 -0.26856E+06 -375.13 0.0000 -356.22 0.0000 0.0000 20 -0.15053E+06 -281.65 0.0000 -102.36 0.0000 0.0000 22 -65843. -187.66 0.0000 150.44 0.0000 0.0000 24 -14504. -102.05 0.0000 417.31 0.0000 0.0000 26 -3100.4 -5193.8 0.0000 775.10 0.0000 0.0000 28 742.77 684.07 0.0000 633.96 0.0000 0.0000 30 -17.938 -317.56 0.0000 -285.27 0.0000 0.000032 -477.64 -2424.3 0.0000 -770.67 0.0000 0.000034 -781.28 -4602.3 0.0000 -570.42 0.0000 0.0000 36 -1125.5 -5696.4 0.0000 -174.96 0.0000 0.0000 38 0.24391E+07 0.24437E+06 0.0000 -0.11805E+06 0.0000 0.0000 40 11812. -4996.7 0.0000 -1071.1 0.0000 0.0000 42 60425. -5175.6 0.0000 -1154.9 0.0000 0.0000 44 0.14240E+06 -5280.4 0.0000 -1421.3 0.0000 0.0000 46 0.25771E+06 -5372.8 0.0000 -1674.3 0.0000 0.0000 48 0.40636E+06 -5466.3 0.0000 -1928.2 0.0000 0.0000 50 0.58834E+06 -5559.8 0.0000 -2182.0 0.0000 0.0000 52 0.80365E+06 -5653.3 0.0000 -2435.9 0.0000 0.0000 54 0.10523E+07 -5746.8 0.0000 -2689.9 0.0000 0.0000 56 0.13342E+07 -5842.7 0.0000 -2932.1 0.0000 0.0000 58 0.16503E+07 -5879.4 0.0000 -3376.0 0.0000 0.0000 60 0.19778E+07 -7803.0 0.0000 2914.3 0.0000 0.0000 63 0.15354E+07 0.22889E+06 0.0000 -0.10713E+06 0.0000 0.0000 65 0.73975E+06 0.11355E+06 0.0000 -70967. 0.0000 0.0000 67 -7600.7 -6004.9 0.0000 -61499. 0.0000 0.0000 69 -0.75765E+06-0.12447E+06 0.0000 -78773. 0.0000 0.0000 71 -0.15608E+07-0.23582E+06 0.0000 -0.12284E+06 0.0000 0.0000 151 9798.9 -5221.2 0.0000 -7608.6 0.0000 0.0000 153 4996.1 -4256.1 0.0000 -11467. 0.0000 0.0000 155 -911.85 -2609.3 0.0000 -12699. 0.0000 0.0000 157 -6764.9 -887.12 0.0000 -11142. 0.0000 0.0000 159 -11230. 312.08 0.0000 -6755.7 0.0000 0.0000 167 42347. -5311.7 0.0000 -14833. 0.0000 0.0000 169 20742. -4334.3 0.0000 -22836. 0.0000 0.0000 171 -1834.5 -2501.8 0.0000 -25426. 0.0000 0.0000 173 -24341. -653.58 0.0000 -22464. 0.0000 0.0000 175 -45318. 505.18 0.0000 -13939. 0.0000 0.0000 183 97163. -5261.6 0.0000 -22022. 0.0000 0.0000 185 47621. -4327.6 0.0000 -34159. 0.0000 0.0000 187 -2750.4 -2507.1 0.0000 -38140. 0.0000 0.0000 189 -53018. -662.65 0.0000 -33786. 0.0000 0.0000 191 -0.10162E+06 539.25 0.0000 -21132. 0.0000 0.0000 199 0.17420E+06 -5215.6 0.0000 -29214. 0.0000 0.0000 201 85610. -4326.4 0.0000 -45483. 0.0000 0.0000 203 -3667.2 -2509.3 0.0000 -50853. 0.0000 0.0000 205 -92806. -660.75 0.0000 -45110. 0.0000 0.0000 207 -0.18014E+06 586.11 0.0000 -28324. 0.0000 0.0000 215 0.27346E+06 -5169.3 0.0000 -36406. 0.0000 0.0000 217 0.13471E+06 -4324.8 0.0000 -56807. 0.0000 0.0000 219 -4584.1 -2511.7 0.0000 -63566. 0.0000 0.0000 221 -0.14371E+06 -659.14 0.0000 -56434. 0.0000 0.0000 223 -0.28088E+06 632.39 0.0000 -35517. 0.0000 0.0000231 0.39494E+06 -5123.0 0.0000 -43599. 0.0000 0.0000 233 0.19492E+06 -4323.2 0.0000 -68131. 0.0000 0.0000 235 -5500.9 -2514.0 0.0000 -76279. 0.0000 0.0000 237 -0.20572E+06 -657.53 0.0000 -67758. 0.0000 0.0000 239 -0.40384E+06 678.71 0.0000 -42709. 0.0000 0.0000 247 0.53864E+06 -5076.5 0.0000 -50791. 0.0000 0.0000 249 0.26624E+06 -4321.2 0.0000 -79456. 0.0000 0.0000 251 -6417.7 -2516.1 0.0000 -88993. 0.0000 0.0000 253 -0.27884E+06 -655.95 0.0000 -79083. 0.0000 0.0000 255 -0.54903E+06 724.90 0.0000 -49901. 0.0000 0.0000 263 0.70456E+06 -5031.3 0.0000 -57983. 0.0000 0.0000 265 0.34868E+06 -4322.8 0.0000 -90782. 0.0000 0.0000 267 -7336.1 -2519.0 0.0000 -0.10171E+06 0.0000 0.0000 269 -0.36307E+06 -649.67 0.0000 -90406. 0.0000 0.0000 271 -0.71644E+06 772.81 0.0000 -57090. 0.0000 0.0000 279 0.89269E+06 -5018.3 0.0000 -65150. 0.0000 0.0000 281 0.44225E+06 -4346.5 0.0000 -0.10206E+06 0.0000 0.0000 283 -8193.7 -2657.9 0.0000 -0.11441E+06 0.0000 0.0000 285 -0.45838E+06 -751.50 0.0000 -0.10180E+06 0.0000 0.0000 287 -0.90611E+06 819.40 0.0000 -64358. 0.0000 0.0000 295 0.11033E+07 -4700.3 0.0000 -72715. 0.0000 0.0000 297 0.54631E+06 -1332.2 0.0000 -0.11431E+06 0.0000 0.0000 299 -10032. -610.15 0.0000 -0.12657E+06 0.0000 0.0000 301 -0.56488E+06 156.41 0.0000 -0.11184E+06 0.0000 0.0000由以上分析结果可一得出：梁端最大挠度为：9.72E-04m 梁端截面最大应力为：-2.5Mpa 用材料力学进行校核：62bh W z =， 杆端弯矩为：FL左右杆端截面正应力为：MPa bh ql bh ql 32.026122222===σ固端截面正应力为：MPa bhFLbh FL 4.226622===σ 左右杆端截面正应力为：MPa bhql bh ql 32.026122222===σ 由图乘法可知自由端的挠度为：m EIFL L L FL EI W 04-9.60E 31)3221(13==⨯⨯⨯=结论在对本工程进行ANSYS有限元数值分析过程中，作者采用的单元形式为三角形六节点单元PLANE2单元，因其为平面单元，ANSYS计算过程中没有输入梁的宽度，其计算默认的梁宽为一个单位。
ANSYS实例分析-飞机机翼
ANSYS实例分析——模型飞机机翼模态分析一，问题讲述。
如图所示为一模型飞机机翼，其长度方向横截面形状一致，机翼的一端固定在机体上，另一端为悬空自由端，试对机翼进行模态分析并显示机翼的模态自由度。
是根据一下的参数求解。
机翼材料参数：弹性模量EX=7GPa；泊松比PRXY=0.26；密度DENS=1500kg/m3。
机翼几何参数：A(0，0)；B(2，0)；C(2.5，0.2)；D(1.8，0.45)；E （1.1，0.3）。
问题分析该问题属于动力学中的模态分析问题。
在分析过程分别用直线段和样条曲线描述机翼的横截面形状，选择PLANE42和SOLID45单元进行求解。
求解步骤：第1 步：指定分析标题并设置分析范畴1.选取菜单途径Utility Menu>File>Change Title2.输入文字“Modal analysis of a model airplane wing”，然后单击OK。
3.选取菜单途径Main Menu>Preferences.4.单击Structure选项使之为ON，单击OK。
主要为其命名的作用。
第2 步：定义单元类型1.选取菜单途径:MainMenu>Preprocessor>Element Type>Add/Edit/Delete。
2.Element Types对话框将出现。
3.单击Add。
Library ofElement Types对话框将出现。
4.在左边的滚动框中单击“Structural Solid”。
5.在右边的滚动框中单击“Quad 4node 42”。
6.单击Apply。
7.在右边的滚动框中单击“Brick 8node 45”。
8.单击OK。
9.单击Element Types对话框中的Close按钮。
第3 步：指定材料性能1.选取菜单途径Main Menu>Preprocessor>MaterialProps>-Constant-Isot ropic。
ANSYS实例分析(三角桁架受力分析 )
三角桁架受力分析1 问题描述图1所示为一三角析架受力简图。
图中各杆件通过铰链连接，杆件材料参数及几何参数见表1和表2，析架受集中力F1=5000N, F2=3000N 的作用，求析架各点位移及反作用力。
图1 三角桁架受力分析简图表1 杆件材料参数表2 杆件几何参数2 问题分析该问题属于析架结构分析问题。
对于一般的析架结构，可通过选择杆单元，并将析架中各杆件的几何信息以杆单元实常数的形式体现出来，从而将分析模型简化为平面模型。
在本例分析过程中选择LINK l 杆单元进行分析求解。
3 求解步骤3.1 前处理（建立模型及网格划分） 1.定义单元类型及输入实常量选择Structural Link 2D spar 1单元，步骤如下：选择Main Menu|Preprocessor|Element Type|Add Edit/Delete 命令，出现Element Types 对话框，单击Add 按钮，出现Library of Element Types 对话框。
在Library of Element Types 列表框中选择Structural Link 2D spar 1，在Element type reference number 文本框中输入1，单击OK 按钮关闭该对话框。
如图2所示。
E 1/Pa E 2/Pa E 3/Pa ν1 ν2 ν3 2.2E11 6.8E102.0E110.30.260.26L1/m L 1/m L 1/m A 1/m 2 A 2/m 2 A 3/m 2 0.4 0.50.36E-49E-44E-4图2 单元类型的选择输入三杆的实常量（横截面积），步骤如下：选择Main Menu|Preprocessor|Real Constants|Add/Edit/Delete命令，出现Real Constants 对话框，单击Add按钮，出现Element Type for Real Constants对话框，单击OK按钮，出现Real Constant Set Number 1, for LINK1对话框，在Real Constant Set No.文本框中输入1，在Cross-sectional area文本框中输入6E-4，在Initial strain文本框中输入0。
ansys接触分析实例
不再添加。下面为定义单元类型的具体操作过程。
1．选取菜单路径 Main Menu | Preprocessor | Element Type | Add/Edit/Delete，将弹出
Element Types (单元类型)对话框。单击对话框中的
按钮，将弹出 Library of Element
Types (单元类型库)对话框,如图 20.4 所示。
按钮，对轴进行网格划分(关于 Sweep 方式划分网格
的详细讲解可参阅本书第 2 章网格划分部分)。
12．对盘进行网格划分。重复步骤 8～11，将盘周向划分 10 份，径向划分 8 份，轴向
划分 3 份，同样用扫掠的方式对其进行网格划分，最后单击分网工具对话框中的
20.2.1 设置分析标题
本实例为进行如图 20.1 所示的盘轴结构的接触分析，属于非线性结构分析范畴。跟前
面实例一样，为了在后面进行菜单方式操作时的方便，需要在开始分析时就指定本实例分
析范畴为“Structural”。本实例的标题可以命名为：“Analysis of a Axis Contacting a hole in
闭 Library of Element Types 对话框。然后，Element Types (单元类型)对话框会重新显示，
且在对话框中的单元列表框中列出了定义的单元类型 1：Solid185，如图 20.5 所示。
20.5 定义的单元类型
3．单击 Element Types (单元类型定义)对话框中的 类型的定义。
后单击拾取对话框中的
按钮，将弹出 Element Sizes on Picked Lines (选定线的单元尺
寸) 定义对话框，如图 20.12 所示。
【达尔整理】ANSYS流固耦合分析实例命令流
达尔文档DareDoc分享知识传播快乐ANSYS流固耦合分析实例命令流本资料来源于网络，仅供学习交流2015年10月达尔文档|DareDoc整理目录ANSYS流固耦合例子命令流............................................................................. 错误!未定义书签。
ANSYS流固耦合的方式 (3)一个流固耦合模态分析的例子1 (3)一个流固耦合模态分析的例子2 (4)一个流固耦合建模的例子 (7)一加筋板在水中的模态分析 (8)一圆环在水中的模态分析 (10)接触分析实例---包含初始间隙 (14)耦合小程序 (19)流固耦合练习 (21)一个流固耦合的例子 (22)使用物理环境法进行流固耦合的实例及讲解 (23)针对液面晃动问题，ANSYS/LS-DYNA提供三种方法 (30)1、流固耦合 (30)2、SPH算法 (34)3、ALE（接触算法） (38)脱硫塔于浆液耦合的分析 (42)ANSYS坝-库水流固耦合自振特性的例子 (47)空库时的INP文件 (47)满库时的INP文件 (49)计算结果 (52)ANSYS流固耦合的方式一般说来，ANSYS的流固耦合主要有4种方式：1，sequential这需要用户进行APDL编程进行流固耦合sequentia指的是顺序耦合以采用MpCCI为例,你可以利用ANSYS和一个第三方CFD产品执行流固耦合分析。
在这个方法中，基于网格的平行代码耦合界面(MpCCI) 将ANSYS和CFD程序耦合起来。
即使网格上存在差别，MpCCI也能够实现流固界面的数据转换。
ANSYS CD中包含有MpCCI库和一个相关实例。
关于该方法的详细信息，参见ANSYS Coupled-Field Analysis Guide中的Sequential Couplin2，FSI solver流固耦合的设置过程非常简单，推荐你使用这种方式3，multi-field solver这是FSI solver的扩展，你可以使用它实现流体，结构，热，电磁等的耦合4，直接采用特殊的单元进行直接耦合，耦合计算直接发生在单元刚度矩阵一个流固耦合模态分析的例子1这是一个流固耦合模态分析的典型事例，采用ANSYS/MECHANICAL可以完成。
ansoft与ansys实例分析结果对比_计算针板放点问题 电磁场数值计算
题目：用Ansys 计算针板放点问题，与Ansoft 计算结果比较 解： 1． 模型： （1）AnsoftAnsoft 针板放电问题中的模型如下图：板：长50mm ，厚4mm,铜针：与板最近距离6mm ，宽20mm ，长40mm ，针头倾角45度。
铜材 背景：真空材料：铜电导率为5.8e+007，r ε=1。
真空，r ε=1 加载：针头加载电压1000V ，板0V 。
（2）ANSYSa ）模型如下图：轴对称模型，尺寸与Ansoft 模型相同。
这里将背景设半径为板针最大尺寸4倍左右的圆型域。
最外层为远场。
b)单元：PLANE121，8节点，DOF为VOLT远场单元：INF110。
C）其他：材料属性和加载电压与ansoft相同。
边界条件：最外侧圆弧为无限远。
剖分时，将自动剖分和手动剖分结合，结果如下所示：2．结果（1）电位云图：（2）E矢量图：（3）最短路径上电场分布：计算中发现，随着针头处剖分加密，电场最大值显著上升。
这里，在计算时间允许的情况下，主要改变针头部的剖分密度计算，得到如下结果。
a)10000单元2）20000单元3)35000单元再增大剖分密度，ansys会出错并自动退出。
3.Ansys与Ansoft结果对比：1）电位云图Ansoft Ansys2）E矢量图Ansoft Ansys3）最短路场强计算，比较最大值Ansoft Ansys4.5*e6V/m 2.9*e6V/m3．比较分析：从结果角度说，ansoft的云图和矢量图都较美观，如果剖去此对人的影响，ansoft的结果也是较好的。
E最大值计算充分说明这点：Ansys计算结果随着剖分密度上升而上升，但未达最终就因为出错不能再计算了，而Ansoft可以给出符合E上升趋势的更好的结果。
从使用角度，Ansys需要选择单元类型，且需要人工剖分。
它的图形界面操作不便，且命令复杂。
与ansoft差距很大。
但ansys也有专门针对工程师的简化workbench版，在一定程度上有了改进。
ANSYS桥梁工程应用实例分析(详细)(图文)
本章介绍桥梁结构的模拟分析。
桥梁是一种重要的工程结构，精确分析桥梁结构在各种受力方式下的响应有较大的工程价值。
模拟不同类型的桥梁需要不同的建模方法，分析内容包括静力分析、动荷载响应分析、施工过程分析等等。
在本章中着重介绍桁架桥、刚架桥和斜拉桥三种类型桥梁。
内容 提要 第6章 ANSYS 桥梁工程应用实例分析本章重点结构分析具体步骤结构静力分析 桁架结构建模方法 结构模态分析本章典型效果图6.1 引言ANSYS通用有限元软件在土木工程应用分析中可发挥巨大的作用。
我们用它来分析桥梁工程结构,可以很好的模拟各种类型桥梁的受力、施工工况、动荷载的耦合等。
ANSYS程序有丰富的单元库和材料库,几乎可以仿真模拟出任何形式的桥梁。
静力分析中,可以较精确的反应出结构的变形、应力分布、内力情况等；动力分析中,也可精确的表达结构的自振频率、振型、荷载耦合、时程响应等特性。
利用有限元软件对桥梁结构进行全桥模拟分析,可以得出较准确的分析结果。
本章介绍桥梁结构的模拟分析。
作为一种重要的工程结构,桥梁的精确分析具有较大的工程价值。
桥梁的种类繁多,如梁桥、拱桥、钢构桥、悬索桥、斜拉桥等等,不同类型的桥梁可以采用不同的建模方法。
桥梁的分析内容又包括静力分析、施工过程模拟、动荷载响应分析等。
可以看出桥梁的整体分析过程比较复杂。
总体上来说,主要的模拟分析过程如下:(1) 根据计算数据,选择合适的单元和材料,建立准确的桥梁有限元模型。
(2) 施加静力或者动力荷载,选择适当的边界条件。
(3) 根据分析问题的不同,选择合适的求解器进行求解。
(4) 在后处理器中观察计算结果。
(5) 如有需要,调整模型或者荷载条件,重新分析计算。
桥梁的种类和分析内容众多,不同类型桥梁的的分析过程有所不同,分析侧重点也不一样。
在这里仅仅给出大致的分析过程,具体内容还要看具体实例的情况。
6.2 典型桥梁分析模拟过程6.2.1 创建物理环境建立桥梁模型之前必须对工作环境进行一系列的设置。
ANSYS实例分析75道(含结果)
【ANSYS 算例】3.4.2(1) 基于图形界面的桁架桥梁结构分析(step by step)下面以一个简单桁架桥梁为例，以展示有限元分析的全过程。
背景素材选自位于密执安的"Old North Park Bridge" (1904 - 1988)，见图3-22。
该桁架桥由型钢组成，顶梁及侧梁，桥身弦杆，底梁分别采用3种不同型号的型钢，结构参数见表3-6。
桥长L=32m,桥高H=5.5m 。
桥身由8段桁架组成，每段长4m 。
该桥梁可以通行卡车，若这里仅考虑卡车位于桥梁中间位置，假设卡车的质量为4000kg ，若取一半的模型，可以将卡车对桥梁的作用力简化为P 1 ，P 2和P 3 ，其中P 1= P 3=5000 N, P 2=10000N ，见图3-23。
图3-22位于密执安的"Old North Park Bridge" (1904 - 1988)图3-23 桥梁的简化平面模型(取桥梁的一半)表3-6 桥梁结构中各种构件的几何性能参数构件 惯性矩m 4 横截面积m 2顶梁及侧梁(Beam1) 643.8310m -⨯322.1910m -⨯ 桥身弦梁(Beam2) 61.8710-⨯31.18510-⨯ 底梁(Beam3)68.4710-⨯ 33.03110-⨯解答 以下为基于ANSYS 图形界面(Graphic User Interface , GUI)的菜单操作流程。
(1) 进入ANSYS （设定工作目录和工作文件）程序 → ANSYS → ANSYS Interactive → Working directory （设置工作目录）→ Initial jobname （设置工作文件名）:TrussBridge → Run → OK(2) 设置计算类型ANSYS Main Menu ：Preferences… → Structural → OK(3) 定义单元类型ANSYS Main Menu：Preprocessor →Element Type →Add/Edit/Delete... →Add…→Beam: 2d elastic 3 →OK（返回到Element Types窗口）→Close(4) 定义实常数以确定梁单元的截面参数ANSYS Main Menu: Preprocessor →Real Constants…→Add/Edit/Delete →Add…→select Type 1 Beam 3 →OK →input Real Constants Set No. : 1 , AREA: 2.19E-3，Izz: 3.83e-6(1号实常数用于顶梁和侧梁) →Apply →input Real Constants Set No. : 2 , AREA: 1.185E-3，Izz: 1.87E-6 (2号实常数用于弦杆) →Apply →input Real Constants Set No. : 3, AREA: 3.031E-3，Izz: 8.47E-6 (3号实常数用于底梁) →OK (back to Real Constants window) →Close (the Real Constants window)(5) 定义材料参数ANSYS Main Menu: Preprocessor →Material Props →Material Models →Structural →Linear →Elastic →Isotropic →input EX: 2.1e11, PRXY: 0.3(定义泊松比及弹性模量) →OK →Density(定义材料密度) →input DENS: 7800, →OK →Close（关闭材料定义窗口）(6) 构造桁架桥模型生成桥体几何模型ANSYS Main Menu：Preprocessor →Modeling →Create →Keypoints →In Active CS →NPT Keypoint number：1，X，Y，Z Location in active CS：0，0 →Apply →同样输入其余15个特征点坐标（最左端为起始点，坐标分别为(4,0), (8,0), (12,0), (16,0), (20,0), (24,0), (28,0), (32,0), (4,5.5), (8,5.5), (12,5.5), (16.5.5), (20,5.5), (24,5.5), (28,5.5)）→Lines →Lines →Straight Line →依次分别连接特征点→OK网格划分ANSYS Main Menu: Preprocessor →Meshing →Mesh Attributes →Picked Lines →选择桥顶梁及侧梁→OK →select REAL: 1, TYPE: 1 →Apply →选择桥体弦杆→OK →select REAL: 2, TYPE: 1 →Apply →选择桥底梁→OK →select REAL: 3, TYPE:1 →OK →ANSYS Main Menu：Preprocessor →Meshing →MeshTool →位于Size Controls下的Lines：Set →Element Size on Picked →Pick all →Apply →NDIV：1 →OK →Mesh →Lines →Pick all →OK (划分网格)(7) 模型加约束ANSYS Main Menu: Solution →Define Loads →Apply →Structural→Displacement →On Nodes →选取桥身左端节点→OK →select Lab2: All DOF(施加全部约束)→Apply →选取桥身右端节点→OK →select Lab2: UY(施加Y方向约束)→OK(8) 施加载荷ANSYS Main Menu: Solution →Define Loads →Apply →Structural →Force/Moment →On Keypoints →选取底梁上卡车两侧关键点（X坐标为12及20）→OK →select Lab: FY，Value: -5000 →Apply →选取底梁上卡车中部关键点（X坐标为16）→OK →select Lab: FY，Value: -10000 →OK →ANSYS Utility Menu：→Select →Everything(9) 计算分析ANSYS Main Menu：Solution →Solve →Current LS →OK(10) 结果显示ANSYS Main Menu：General Postproc →Plot Results →Deformed shape →Def shape only →OK （返回到Plot Results）→Contour Plot →Nodal Solu →DOF Solution, Y-Component of Displacement →OK（显示Y方向位移UY）(见图3-24(a))定义线性单元I节点的轴力ANSYS Main Menu →General Postproc →Element Table →Define Table →Add →Lab: [bar_I], By sequence num: [SMISC,1] →OK →Close定义线性单元J节点的轴力ANSYS Main Menu →General Postproc →Element Table →Define Table →Add →Lab: [bar_J], By sequence num: [SMISC,1] →OK →Close画出线性单元的受力图(见图3-24(b))ANSYS Main Menu →General Postproc →Plot Results →Contour Plot →Line Elem Res →LabI: [ bar_I], LabJ: [ bar_J], Fact: [1] →OK(11) 退出系统ANSYS Utility Menu：File →Exit →Save Everything →OK(a)桥梁中部最大挠度值为0.003 374m (b)桥梁中部轴力最大值为25 380N图3.24 桁架桥挠度UY以及单元轴力计算结果【ANSYS算例】3.4.2(2) 基于命令流方式的桁架桥梁结构分析!%%%%% [ANSYS算例]3.4.2(2) %%%%% begin %%%%%%!------注：命令流中的符号$，可将多行命令流写成一行------/prep7 !进入前处理/PLOPTS,DA TE,0 !设置不显示日期和时间!=====设置单元和材料ET,1,BEAM3 !定义单元类型R,1,2.19E-3,3.83e-6, , , , , !定义1号实常数用于顶梁侧梁R,2,1.185E-3,1.87e-6,0,0,0,0, !定义2号实常数用于弦杆R,3,3.031E-3,8.47E-6,0,0,0,0, !定义3号实常数用于底梁MP,EX,1,2.1E11 !定义材料弹性模量MP,PRXY,1,0.30 !定义材料泊松比MP,DENS,1,,7800 !定义材料密度!-----定义几何关键点K,1,0,0,, $ K,2,4,0,, $ K,3,8,0,, $K,4,12,0,, $K,5,16,0,, $K,6,20,0,, $K,7,24,0,, $K,8,28,0,, $K,9,32,0,, $K,10,4,5.5,, $K,11,8,5.5,, $K,12,12,5.5,, $K,13,16,5.5,, $K,14,20,5.5,, $K,15,24,5.5,, $K,16,28,5.5,,!-----通过几何点生成桥底梁的线L,1,2 $L,2,3 $L,3,4 $L,4,5 $L,5,6 $L,6,7 $L,7,8 $L,8,9!------生成桥顶梁和侧梁的线L,9,16 $L,15,16 $L,14,15 $L,13,14 $L,12,13 $L,11,12 $L,10,11 $L,1,10!------生成桥身弦杆的线L,2,10 $L,3,10 $L,3,11 $L,4,11 $L,4,12 $L,4,13 $L,5,13 $L,6,13 $L,6,14 $L,6,15 $L,7,15 $L,7,16 $L,8,16!------选择桥顶梁和侧梁指定单元属性LSEL,S,,,9,16,1,LA TT,1,1,1,,,,!-----选择桥身弦杆指定单元属性LSEL,S,,,17,29,1,LA TT,1,2,1,,,,!-----选择桥底梁指定单元属性LSEL,S,,,1,8,1,LA TT,1,3,1,,,,!------划分网格AllSEL,all !再恢复选择所有对象LESIZE,all,,,1,,,,,1 !对所有对象进行单元划分前的分段设置LMESH,all !对所有几何线进行单元划分!=====在求解模块中，施加位移约束、外力，进行求解/soluNSEL,S,LOC,X,0 !根据几何位置选择节点D,all,,,,,,ALL,,,,, !对所选择的节点施加位移约束AllSEL,all !再恢复选择所有对象NSEL,S,LOC,X,32 !根据几何位置选择节点D,all,,,,,,,UY ,,,, !对所选择的节点施加位移约束ALLSEL,all !再恢复选择所有对象!------基于几何关键点施加载荷FK,4,FY ,-5000 $FK,6,FY ,-5000 $FK,5,FY ,-10000/replot !重画图形Allsel,all !选择所有信息(包括所有节点、单元和载荷等)solve !求解!=====进入一般的后处理模块/post1 !后处理PLNSOL, U,Y , 0,1.0 !显示Y 方向位移PLNSOL, U,X, 0,1.0 !显示X 方向位移!------显示线单元轴力------ETABLE,bar_I,SMISC, 1ETABLE,bar_J,SMISC, 1PLLS,BAR_I,BAR_J,0.5,1 !画出轴力图finish !结束!%%%%% [ANSYS 算例]3.4.2(2) %%%%% end %%%%%%四杆桁架结构的有限元分析下面针对【典型例题】3.2.5(1)的问题，在ANSYS 平台上，完成相应的力学分析。
ANSYS经典实例汇集(共72个例子)
实验：ANSYS模态分析
高速旋转轮盘模态分析在进行高速旋转机械的转子系统动力设计时，需要对转动部件进行模态分析，求解出其固有频率和相应的模态振型。
通过合理的设计使其工作转速尽量远离转子系统的固有频率。
而对于高速部件，工作时由于受到离心力的影响，其固有频率跟静止时相比会有一定的变化。
为此，在进行模态分析时需要考虑离心力的影响。
通过该实验掌握如何用ANSYS 进行有预应力的结构的模态分析。
一．问题描述本实验是对某高速旋转轮盘进行考虑离心载荷引起的预应力的模态分析，求解出该轮盘的前5阶固有频率及其对应的模态振型。
轮盘截面形状如图所示，该轮盘安装在某转轴上以12000转/分的速度高速旋转。
相关参数为：弹性模量EX ＝2.1E5Mpa ，泊松比PRXY ＝0.3，密度DENS ＝7.8E-9Tn/mm 3。
1-5关键点坐标：1(-10, 150, 0)2(-10, 140, 0)3(-3, 140, 0)4(-4, 55, 0)5(-15, 40, 0)L=10+（学号×0.1）RS=5二．分析具体步骤1. 定义工作名、工作标题、过滤参数①定义工作名：Utility menu > File > Jobname②工作标题：Utility menu > File > Change Title （个人学号）2. 选择单元类型本实验将选用六面体结构实体单元来分析，但在建模过程中需要使用四边形平面单元，所有需要定义两种单元类型：PLANE42和SOLID45，具体操作如下： Main Menu >Preprocessor > Element Type > Add/Edit/Delete①“ Structural Solid”→“ Quad 4node 42”→Apply（添加PLANE42为1号单元）②“ Structural Solid”→“ Quad 8node 45”→ok（添加六面体单元SOLID45为2号单元）在Element Types (单元类型定义)对话框的列表框中将会列出刚定义的两种单元类型：PLANE42、SOLID45，关闭Element Types (单元类型定义)对话框，完成单元类型的定义。
最新ANSYS子弹碰撞问题实例
非线性静态实例分析（GUI 方法）在这个实例分析中，你将进行一个子弹冲击刚性壁的非线性分析。
问题描述一个子弹以给定的速度射向壁面。
壁面假定是刚性的和无摩擦的。
将研究子弹和壁面接触后达80 微秒长的现象。
目的是确定子弹的整个变形，速度历程，以及最大等效V on Mises 应变。
求解使用SI 单位。
用轴对称单元模拟棒。
求解最好能通过单一载荷步实现。
在这个载荷步中，将同时施加初始速度和约束。
将圆柱体末端的节点Y 方向约束住以模拟一固壁面。
打开自动时间分步来允许ANSYS 确定时间步长。
定义分析结束的时间为8E-5 秒，以确保有足够长的时间来扑捉整个变形过程。
问题详细说明下列材料性质应用于这个问题：EX=117.0E09(杨氏模量）DENS=8930.0 （密度）NUXY=0.35（泊松比）Yield Strength=400.0OE06（屈服强度）Tangent Modulus （剪切模量）下列尺寸应用于这个问题：长=32.4E-3m 直径=6.4E-3m 对于这个问题的初始速度是227.0。
图1─10 铜圆柱体图解求解步骤：步骤一：设置分析标题1、选择菜单路径：Utility Menn>File>ChangeTitle。
2、键入文字“Coppery Cylinder Impacting a Rigid Wall”3、单击OK。
步骤二：定义单元类型1、选择菜单路径Mail Menu>Preprocessor>Element Type>All/Edit/Delete。
2、单击Add。
Library of Element Types(单元类型库）对话框出现。
3、在靠近左边的列表中，单击“V isio Solid”仅一次。
4、选靠近右边的列表中，单击“4node Plas 106”仅一次。
5、单击OK。
Library of Element Types 对话框关闭。
6、单击Options (选项）。
(仅供参考)ansys作业(网格重划分)报告(含命令流文件及GUI操作)
TARGET169 CONTA171 Augmented Lagrangian
4.2
AISI8620 E =200e3MPa µ=0.3
σy = ( σy + 3G ε¯p)
(1)
σ0 σ0 σ0
σy = σ0 = G=
385.4MPa
N =0.13
ε¯p=
138mm
5
5.1
1 10
NCNV
NLGEOM ON 20
time=0.9 substep48 time=1
4
4.1
•
396
plane182
KEYOPT(3)=1
B-bar
KEYOPT 1 =0 u-p
keypot(6)=1
full integration B-bar mixed u-P formulation
• 0
formulation (KEYOPT(2) = 0)
et,2,169 et,3,171 keyopt,3,10,2
r,2 r,3
添加 169 接触单元 添加 171 单元 !Update contact stiffness each iteration 更新每次迭代的接触刚度
finish
5 第一次加载并求解
/solu
进入求解模块
outres,all,all
3 定义材料特性:
!! Material is AISI 8620 mp,ex,1,200e3 mp,nuxy,1,0.3
!MPa 单位为兆帕 设置弹性模量和泊松比
tb,nliso,1,,,power c11=385.4 c12=0.134 tbdata,1,c11,c12
4 定义单元类型:
ansys 温度荷载实例分析命令流
!XXXXXXXXXXXXXXXXXX!定义单元类型!XXXXXXXXXXXXXXXXXXFINI/CLE/TITLE,QSHang Pylon Test/UNITS,SICSYS,0!*afun,deg/PREP7/triad,on/view,1,1,1,1 !定义ISO查看/NERR,1000000et,1,plane55 !定义二维热单元et,2,surf153mp,kxx,1,3.3mp,kyy,1,3.3 !设定砼的导热系数mp,kzz,1,3.3!mp,dens,1,2400 !定义砼的密度mp,c,1,925 !定义砼的比热mp,prxy,1,0.2 !泊松比C50mp,ex,1,3.45e10 !混凝土的弹性模量C50 mp,alpx,1,1e-5!mptemp,1,0,2643,2750,2875 !定义铸钢的热性能!mpdata,kxx,2,1.44,1.54,1.22,1.22!mpdata,enth,2,0,128.1,163.8,174.2!mpplot,kxx,2!mpplot,enth,2!XXXXXXXXXXXXXXXXXXX!建立混凝土几何模型!XXXXXXXXXXXXXXXXXXX!************plane1K,1,0,0,0k,2,0,3.5,0k,3,6.885,3.5k,4,6.885,4k,5,21.2,4k,6,23.7,0l,1,2l,2,3l,3,4l,4,5local,11,1,21.2,0,0,,,,4/2.5,1 l,5,6CSYS,0k,7,18.9,0k,8,18.9,2k,9,19.4,2.5k,10,21,2.5k,11,22.2,0l,1,7l,7,8l,8,9l,9,10local,12,1,21,0,0,,,,2.5/1.2,1 l,10,11CSYS,0l,11,6al,all!************plane2 asel,nonelsel,nonek,12,0.8,0.25k,13,0.3,0.75k,14,0.3,2k,15,0.8,2.5k,16,5.2,2.5k,17,5.7,2k,18,5.7,0.75k,19,5.2,0.25a,12,13,14,15,16,17,18,19k,20,6.8,0.25k,21,6.3,0.75k,22,6.3,2k,23,6.8,2.5k,24,11.2,2.5k,25,11.7,2k,26,11.7,0.75k,27,11.2,0.25a,20,21,22,23,24,25,26,27k,28,12.8,0.25k,29,12.3,0.75k,30,12.3,2k,31,12.8,2.5k,32,15.3,2.5k,33,15.8,2k,34,15.8,0.75k,35,15.3,0.25a,28,29,30,31,32,33,34,35asel,scm,plane,areaallsasba,1,plane!************画网格aatt,1,1,AESIZE,all,0.02 !将所有面网格划分时的单元尺寸设置为0.02m MSHAPE,0,2D !利用四边形单元进行网格划分MSHKEY,2 !采用映射网格划分单元AMESH,ALL !对所有网格进行划分单元allscm,area1,areaarsym,x,area1,,,,0,0allsarsym,y,all,,,,0,0asel,allaglue,all!Nummrg,elem!Nummrg,node!Nummrg,kpnummrg,allnumcmp,all!**************定义组件allslsel,s,length,,6.885lsel,a,length,,0.5lsel,a,length,,14.32lsel,r,loc,y,0,100cm,Eligne,linensll,scm,Enode,nodeTYPE,2ESURFallslsel,s,length,,6.885lsel,a,length,,0.5lsel,a,length,,14.32lsel,r,loc,y,-100,0cm,Wligne,linensll,scm,Wnode,nodeTYPE,2ESURFallslsel,s,length,,5.173lsel,r,loc,x,0,100cm,Sligne,linensll,scm,Snode,nodeTYPE,2ESURFallslsel,s,length,,5.173lsel,r,loc,x,-100,0cm,Nligne,linensll,scm,Nnode,nodeALLSTYPE,2ESURF!**************计算日照时间内，即14个小时内的空气的温度值*DIM,t_outdoor,,13 !定义室外空气温度数组为t_outdoor*DO,t,6,18 !给室外空气温度数组t_outdoor赋值*SET,t_outdoor(t-5),31.5+5.5*sin(3.1415926535898*(t-9)/12)*ENDDO!**************日照强度*DIM,E_insolation,,13 !东边日照*DIM,S_insolation,,13 !东边日照*DIM,W_insolation,,13 !西边日照*DIM,N_insolation,,13 !北边日照E_insolation(1) =240 $S_insolation(1) =33 $ W_insolation(1) = 28 $ N_insolation(1) =89E_insolation(2) =521 $S_insolation(2) =80 $W_insolation(2) =69 $ N_insolation(2) = 160E_insolation(3) =629 $S_insolation(3) = 115 $W_insolation(3) =99 $ N_insolation(3) = 166E_insolation(4) =640 $S_insolation(4) =148 $W_insolation(4) = 127 $ N_insolation(4) = 152E_insolation(5) =536 $S_insolation(5) =184 $W_insolation(5) = 142 $ N_insolation(5) = 142E_insolation(6) =374 $S_insolation(6) =229 $W_insolation(6) = 153 $ N_insolation(6) = 153E_insolation(7) =178 $S_insolation(7) =240 $W_insolation(7) = 153 $ N_insolation(7) = 153E_insolation(8) =178 $S_insolation(8) =229 $W_insolation(8) = 322 $ N_insolation(8) = 153E_insolation(9) =165 $S_insolation(9) =184 $W_insolation(9) = 461 $ N_insolation(9) = 142E_insolation(10) =148 $S_insolation(10) =148 $W_insolation(10) =550 $ N_insolation(10) = 152E_insolation(11)=115 $S_insolation(11)=115 $W_insolation(11) =541 $ N_insolation(11) =166E_insolation(12)=80 $S_insolation(12)=80 $W_insolation(12)= 448 $ N_insolation(12) = 160E_insolation(13)=33 $S_insolation(13)=33 $W_insolation(13)= 206 $ N_insolation(13) = 89!**************综合换热系数h=12.47+3.33*1.5!**************综合大气温度*DIM,Et_synthetiser,,13*DIM,St_synthetiser,,13*DIM,Wt_synthetiser,,13*DIM,Nt_synthetiser,,13*DO,x,1,13,1*SET,Et_synthetiser(x),t_outdoor(x)+(E_insolation(x)/17.465)*0.65*SET,St_synthetiser(x),t_outdoor(x)+(S_insolation(x)/17.465)*0.65*SET,Wt_synthetiser(x),t_outdoor(x)+(W_insolation(x)/17.465)*0.65*SET,Nt_synthetiser(x),t_outdoor(x)+(N_insolation(x)/17.465)*0.65*ENDDO!**************求解/soluantype,trans !设置求解类型瞬态热分析trnopt,full ! 指定瞬态分析的求解方法为完全法timint,on ! 打开时间积分效应tunif,27.6 !设置构件的初始温度为20摄氏度!tref,20outres,all ! 将除SV AR和LOCI以外的所有计算数据写入数据库和文件中!antype,4!autots,on!trnopt,full!lnsrch,on!outres,basic,last!outpr,basic,lastl=0*do,m,1,13,1*do,r,3600,3600,3600time,(m-1)*3600+rl=l+1nsubst,1,100,1 !设置每个荷载的子步数数为1，最大值为100，最小值为1 autots,on ! 打开自动时间步长跟踪eqslv,JCG !指定方程求解器为JCGkbc,0 !使用递增方式加载线性荷载!施加对流荷载!alls!nsel,s,,,Enode!d,all,temp,Et_synthetiser(m)!alls!nsel,s,,,Wnode!d,ALL,temp,Wt_synthetiser(m)!alls!nsel,s,,,Snode!d,ALL,temp,St_synthetiser(m)!alls!nsel,s,,,Nnode!d,ALL,temp,Nt_synthetiser(m)!bf,Enode,hgen,E_insolation(m)!bf,Wnode,hgen,W_insolation(m)!bf,Snode,hgen,S_insolation(m)!bf,Nnode,hgen,N_insolation(m)allsSFl,Eligne,conv,17.456,,Et_synthetiser(m) SFL,Wligne,conv,17.456,,Wt_synthetiser(m) SFL,Sligne,conv,17.456,,St_synthetiser(m) SFL,Nligne,conv,17.456,,Nt_synthetiser(m)allslsel,s,,,Eligneesll,sesel,r,type,,1sfe,all,,HFLUX,,0.65*E_insolation(m)allslsel,s,,,Wligneesll,sesel,r,type,,1sfe,all,,HFLUX,,0.65*W_insolation(m)allslsel,s,,,Sligneesll,sesel,r,type,,1sfe,all,,HFLUX,,0.65*S_insolation(m)allslsel,s,,,Nligneesll,sesel,r,type,,1sfe,all,,HFLUX,,0.65*N_insolation(m)!alls!nsel,s,,,Enode!esln,s!esel,r,type,,1!sfe,all,,conv,,0.65*E_insolation(m)!alls!nsel,s,,,Wnode!esln,s!esel,r,type,,2!sfe,all,,conv,,0.65*W_insolation(m)!alls!nsel,s,,,Snode!esln,s!esel,r,type,,2!sfe,all,,conv,,0.65*S_insolation(m)!alls!nsel,s,,,Nnode!esln,s!esel,r,type,,2!sfe,all,,conv,,0.65*N_insolation(m)!sfa,5,,conv,10,t_outdoor(m) !给面5定义当前荷载步的对流换热系数及周围环境温度!sfa,21,,conv,10,t_outdoor(m) !给面21定义当前荷载步的对流换热系数及周围环境温度!sfa,18,,conv,10,t_outdoor(m) !给面18定义当前荷载步的对流换热系数及周围环境温度!sfa,10,,conv,10,t_outdoor(m) !给面10定义当前荷载步的对流换热系数及周围环境温度!施加太阳辐射荷载!bfv,1,HGEN,heat_eq(1,m)+long_wave(1) !给体1施加当前荷载步的等效生热率!bfv,4,HGEN,heat_eq(2,m)+long_wave(2) !给体4施加当前荷载步的等效生热率!bfv,3,HGEN,heat_eq(3,m)+long_wave(3) !给体3施加当前荷载步的等效生热率!bfv,2,HGEN,heat_eq(4,m)+long_wave(4) !给体2施加当前荷载步的等效生热率!bfe,all,hgen,1,1e10allssolve*enddo*enddo!*************************进入热应力求解/PREP7ETCHG,TTS !热到结构分析转换/SOLantype,4 !瞬态timint,1,struct !Turns on transient effectstimint,0,thermtimint,0,magtimint,0,elecautots,on !打开自动时间步长，有利于非线性收敛tref,20trnopt,full !完全瞬态nropt,full !设置牛顿-拉普森选项kbc,0 !渐变荷载nlgeom,on !打开大变形效应LUMPM,0PSTRES,ONNROPT,FULL, ,on!定义热应力计算参考温度TREF,20,!*************************边界条件DSYM,SYMM,Z,0csys,0LSEL,ALLDL,ALL,,UX,0DL,ALL,,UY,0DL,ALL,,UZ,0*DO,I,1,1355LDREAD,TEMP,,,1*i, ,'model_BD1','rth',' ' !读入热分析的计算结果OUTRES,ALL,ALL,TIME,1*iDELTIM,1,1,1SOLVE*ENDDO*DO,I,1,500LDREAD,TEMP,,,1355+10*i, ,'model_BD1','rth',' ' !读入热分析的计算结果OUTRES,ALL,ALL,TIME,1355+10*iDELTIM,10,10,10SOLVE*ENDDO*DO,I,1,300LDREAD,TEMP,,,6355+50*i, ,'model_BD1','rth',' ' !读入热分析的计算结果OUTRES,ALL,ALL,TIME,6355+50*iDELTIM,50,50,50SOLVE*ENDDO*DO,I,1,300LDREAD,TEMP,,,21355+100*i, ,'model_BD1','rth',' ' !读入热分析的计算结果OUTRES,ALL,ALL,TIME,21355+100*iDELTIM,100,100,100 SOLVE*ENDDOSET,LASTCSYS,0PATH,zdirec,2,50PPA TH,1,,0,0,0.17PPA TH,2,,0,0.7,0.17 PDEF,,S,xPLPATH,Sx/IMAGE,SA VE,zpath1,BMPSET,LASTCSYS,0PATH,zdirec,2,50PPA TH,1,,-1.72,0.4,0.17 PPA TH,2,,1,0.4,0.17 PDEF,,S,xPLPATH,Sx/IMAGE,SA VE,zpath2,BMPSET,LASTCSYS,0PATH,zdirec,2,50PPA TH,1,,0,0.7,0PPA TH,2,,0,0.7,0.35 PDEF,,S,zPLPATH,Sz/IMAGE,SA VE,zpath3,BMPSET,LASTCSYS,0PATH,zdirec,2,50PPA TH,1,,-1.72,0.7,0.17 PPA TH,2,,1,0.7,0.17 PDEF,,S,zPLPATH,Sz/IMAGE,SA VE,zpath4,BMPvsel,s,,,1 !选择编号为1的体元素eslv,r !选择当前所选体元素上的所有单元nsle,r !选择当前所选单元上的所有节点*get,node_total,node,0,count ! 提取当前所选节点的个数*get,node_num1(1),node,0,num,min ! 提取当前所选节点中节点的最小编号，并赋值给变量node_num1(1)*do,n,2,node_total,1*get,node_num1(n),node,node_num1(n-1),nxth ! 将当前所选择的节点的编号赋值给数组node_num1*enddo*do,f,1,node_total,1*get,node_temp1(f),node,node_num1(f),temp ! 提取当前所选节点的节点温度值，并赋值给数组node_temp1*enddototal=0*do,f,1,node_total,1total=total+node_temp1(f) ! 计算当前所选节点的温度值之和，并赋值给变量total*enddotarea=total/node_total+273 ! 计算当前所选节点温度值的平均值，并赋值给tareatsky=t_outdoor(m)-6+273 !计算当前时刻的天空温度值，并赋值给tsky*if,fuhao(1),eq,100,thenvalue_4=value_3*((tsky**4-tarea**4)*(1+cos_ph(1))/2) !计算与天空之间值长波辐射净强度*elsevalue_4=value_3*((t_earth(m)**4-tarea**4)*(1-cos_ph(1))/2) !计算与地面之间值长波辐射净强度*endif*set,long_wave(1,l),value_4/0.03 !计算长波辐射净强度的等效生热率allselvsel,s,,,4 !选择编号为4的体元素eslv,r !选择当前所选体元素上的所有单元nsle,r !选择当前所选单元上的所有节点*get,node_total,node,0,count ! 提取当前所选节点的个数*get,node_num1(1),node,0,num,min ! 提取当前所选节点中节点的最小编号，并赋值给变量node_num1(1)*do,n,2,node_total,1*get,node_num1(n),node,node_num1(n-1),nxth ! 将当前所选择的节点的编号赋值给数组node_num1*enddo*do,f,1,node_total,1*get,node_temp1(f),node,node_num1(f),temp ! 提取当前所选节点的节点温度值，并赋值给数组node_temp1*enddototal=0*do,f,1,node_total,1total=total+node_temp1(f) ! 计算当前所选节点的温度值之和，并赋值给变量total*enddotarea=total/node_total+273 ! 计算当前所选节点温度值的平均值，并赋值给tareatsky=t_outdoor(m)-6+273 !计算当前时刻的天空温度值，并赋值给tsky*if,fuhao(2),eq,100,thenvalue_4=value_3*((tsky**4-tarea**4)*(1+cos_ph(2))/2) !计算与天空之间值长波辐射净强度*elsevalue_4=value_3*((t_earth(m)**4-tarea**4)*(1-cos_ph(2))/2) !计算与地面之间值长波辐射净强度*endif*set,long_wave(2,l),value_4/0.03 !计算长波辐射净强度的等效生热率allselvsel,s,,,3 !选择编号为3的体元素eslv,r !选择当前所选体元素上的所有单元nsle,r !选择当前所选单元上的所有节点*get,node_total,node,0,count ! 提取当前所选节点的个数*get,node_num1(1),node,0,num,min ! 提取当前所选节点中节点的最小编号，并赋值给变量node_num1(1)*do,n,2,node_total,1*get,node_num1(n),node,node_num1(n-1),nxth ! 将当前所选择的节点的编号赋值给数组node_num1*enddo*do,f,1,node_total,1*get,node_temp1(f),node,node_num1(f),temp ! 提取当前所选节点的节点温度值，并赋值给数组node_temp1*enddototal=0*do,f,1,node_total,1total=total+node_temp1(f) ! 计算当前所选节点的温度值之和，并赋值给变量total*enddotarea=total/node_total+273 ! 计算当前所选节点温度值的平均值，并赋值给tareatsky=t_outdoor(m)-6+273 !计算当前时刻的天空温度值，并赋值给tsky*if,fuhao(3),eq,100,thenvalue_4=value_3*((tsky**4-tarea**4)*(1+cos_ph(3))/2) !计算与天空之间值长波辐射净强度*elsevalue_4=value_3*((t_earth(m)**4-tarea**4)*(1-cos_ph(3))/2) !计算与地面之间值长波辐射净强度*endif*set,long_wave(3,l),value_4/0.03 !计算长波辐射净强度的等效生热率allselvsel,s,,,2 !选择编号为2的体元素eslv,r !选择当前所选体元素上的所有单元nsle,r !选择当前所选单元上的所有节点*get,node_total,node,0,count ! 提取当前所选节点的个数*get,node_num1(1),node,0,num,min ! 提取当前所选节点中节点的最小编号，并赋值给变量node_num1(1)*do,n,2,node_total,1*get,node_num1(n),node,node_num1(n-1),nxth ! 将当前所选择的节点的编号赋值给数组node_num1*enddo*do,f,1,node_total,1*get,node_temp1(f),node,node_num1(f),temp ! 提取当前所选节点的节点温度值，并赋值给数组node_temp1*enddototal=0*do,f,1,node_total,1total=total+node_temp1(f) ! 计算当前所选节点的温度值之和，并赋值给变量total*enddotarea=total/node_total+273 ! 计算当前所选节点温度值的平均值，并赋值给tareatsky=t_outdoor(m)-6+273 !计算当前时刻的天空温度值，并赋值给tsky*if,fuhao(4),eq,100,thenvalue_4=value_3*((tsky**4-tarea**4)*(1+cos_ph(4))/2) !计算与天空之间值长波辐射净强度*elsevalue_4=value_3*((t_earth(m)**4-tarea**4)*(1-cos_ph(4))/2) !计算与地面之间值长波辐射净强度*endif*set,long_wave(4,l),value_4/0.03 !计算长波辐射净强度的等效生热率allsel*enddo*enddo。
