2020-2021备战中考物理易错题精选-杠杆平衡条件的应用问题练习题附详细答案
2020-2021中考物理杠杆平衡条件的应用问题(大题培优 易错 难题)附答案解析
一、初中物理杠杆平衡条件的应用问题1．在我国古代书籍《墨经》中，对杠杆有精辟论述，并有许多巧妙的应用．如下图所示是在井上汲水的桔槔，下列对其在使用中正确的解释是A．桔槔是等臂杠杆，不省力也不费力B．向井内放送水桶时，人用的力气一定小于水桶的重力，所以省力C．桔槔是不等臂杠杆，动力臂小于阻力臂，是费力杠杆D．往上提水时，人用的力气一定小于桶与水的总重，所以省力【答案】D【解析】【分析】杠杆的分类：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂；要使杠杆平衡，作用在杠杆上的两个力（用力点、支点和阻力点）的大小跟它们的力臂成反比。
【详解】AC．由图可见，桔槔是不等臂杠杆，动力臂大于阻力臂，是省力杠杆，故AC错误；B．向井内放送水桶时，人用的力通过杠杆原理，与石头的重力相关，一般比木桶的重力要大，故B错误；D．往上提水时，因为有石头帮忙，人的力气比水和桶的总重力小，故D正确。
故选D。
【点睛】此题主要考查了对简单机械的认识，要掌握杠杆的要素。
2．如图所示，轻质杠杆OA的B点挂着一个重物，A端用细绳吊在圆环M下，此时OA恰成水平且A点与圆弧形架PQ的圆心重合，那么当环M从P点逐渐滑至Q点的过程中，绳对A端的拉力大小将（）A．保持不变B．逐渐增大C．逐渐减小D．先变小再变大【答案】D【解析】【详解】作出当环M位于P点、圆弧中点、Q点时拉力的力臂l1、l2、l3如下由图可知，动力臂先增大，再减小，阻力与阻力臂不变，则由杠杆平衡公式F1l1=F2l2可知，拉力先变小后变大，故选D。
3．如图甲是制作面团的情景，把竹竿的一端固定在绳扣中，人骑在另一端施加一个向下的大小为F的力，面团被不断挤压后变得更有韧性，图乙为压面团原理图．关于压面团过程的叙述正确的是（）A．面团对杆的作用力方向向下B．面团对杆的作用力大小等于FC．面团被压扁说明力能使物体发生形变D．A点向下移动的距离小于B点向下移动的距离【答案】C【解析】【分析】【详解】A．杆对面团的作用力向下，面团对杆的作用力向上，故A错误；B．由于面团B点到支点C的距离小于A点到C的距离，根据杠杆定律F1L1=F2L2，可知面团对杆的作用力大于F，故B错误；C．面团被压扁说明力能使物体发生形变，故C正确；D．C为支点，A点向下移动的距离大于B点向下移动的距离，故D错误；故选C。
2020-2021中考物理杠杆平衡条件的应用问题(大题培优 易错 难题)含详细答案
设杆在B点受到的弹力为N，根据力矩平衡可得：
则：
解得：
故A项符合题意；BCD项不符合题意；
2．如图所示，在一个轻质杠杆的中点挂一重物，在杆的另一端施加一个动力F，使杠杆保持平衡，然后向右缓慢转动F至水平方向，这一过程中（）
A．F先变小后变大B．F逐渐变大
C．动力臂逐渐变小D．动力臂逐渐变大
16．如图，轻质杠杆可绕O点转动（不计摩擦）．A处挂着一重为80N、底面积为500cm2的物体G．在B点施加一个垂直于杆的动力F使杠杆水平平衡，且物体G对地面的压强为1000Pa，OB=3OA．则B点的拉力F的大小为
A．50NB．30NC．10ND．90N
【答案】C
【解析】
【分析】
【详解】
地面对物体G的支持力
故选C。
11．如图所示，直杆OA的下端挂一重物G且可绕O点转动。现用一个始终与直杆垂直的力F将直杆由竖直位置缓慢转动到水平位置，不计杆的重力，则拉力F大小的变化情况是（）
A．一直变小B．一直不变
C．一直变大D．先变小后变大
【答案】C
【解析】
【分析】
【详解】
由图可知，由于力F始终与杠杆垂直，则力F所对应的力臂始终不变，大小为力F的作用点到O点的距离，设为l1，在逐渐提升的过程中，重力大小不变，方向竖直向下，则对应力臂逐渐变大，设为l2，由于缓慢转动，视为受力平衡，则由杠杆平衡公式可得
【点睛】
中等题.失分的原因是：
①不知道动力 方向变化的过程中阻力和阻力臂的大小不变；
②不会画动力 在不同位置时的动力臂；
③不会利用杠杆平衡条件通过动力臂的变化分析出动力的变化；
④不知道当动力 与杠杆垂直时，动力臂最大，动力 最小。
2020-2021中考物理 杠杆平衡 培优 易错 难题练习(含答案)附答案

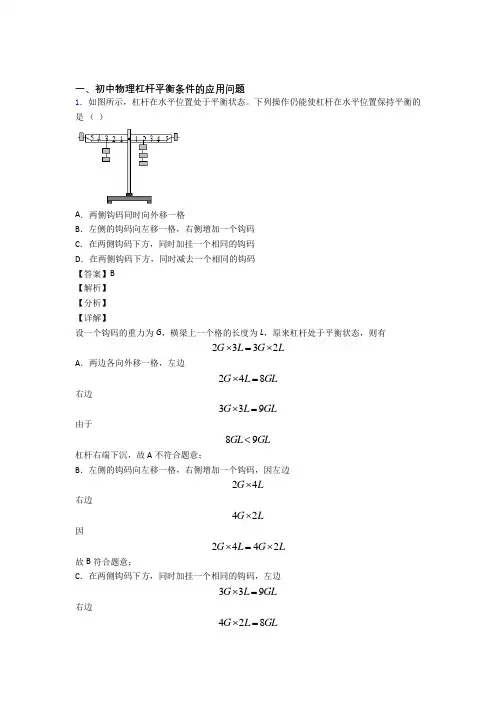

一、初中物理杠杆平衡条件的应用问题1．如图所示，杠杆在水平位置处于平衡状态。
下列操作仍能使杠杆在水平位置保持平衡的是（）A．两侧钩码同时向外移一格B．左侧的钩码向左移一格，右侧增加一个钩码C．在两侧钩码下方，同时加挂一个相同的钩码D．在两侧钩码下方，同时减去一个相同的钩码【答案】B【解析】【分析】【详解】设一个钩码的重力为G，横梁上一个格的长度为L，原来杠杆处于平衡状态，则有⨯=⨯G L G L2332A．两边各向外移一格，左边⨯=248G L GL右边⨯=339G L GL由于89<GL GL杠杆右端下沉，故A不符合题意；B．左侧的钩码向左移一格，右侧增加一个钩码，因左边⨯24G L右边⨯42G L因2442⨯=⨯G L G L故B符合题意；C．在两侧钩码下方，同时加挂一个相同的钩码，左边⨯=339G L GL右边⨯=428G L GL因为GL GL>98杠杆左端下沉，故C不符合题意；D．在两侧钩码下方，同时减去一个相同的钩码，左边G L GL⨯=33右边G L GL⨯=224由于<34GL GL杠杆右端下沉，故D不符合题意。
故选B。
2．如图所示的轻质杠杆OA上悬挂着一重物G，O为支点，在A端用力使杠杆平衡。
下列叙述正确的是（）A．此杠杆一定是省力杠杆B．沿竖直向上方向用力最小C．沿杆OA方向用力也可以使杠杆平衡D．此杠杆可能是省力杠杆，也可能是费力杠杆【答案】D【解析】【分析】【详解】A．因为无法确定动力臂的大小，所以无法确定是哪种杠杆，故A错误；B．沿垂直杠杆向上的方向用力，动力臂最大，动力最小，最省力，故B错误；C．沿OA方向动力臂是零，杠杆无法平衡，故C错误。
D．因为杠杆的动力臂无法确定，所以它可能是省力杠杆，也可能是费力杠杆，故D正确。
故选D。
3．如图所示，在一个轻质杠杆的中点挂一重物，在杆的另一端施加一个动力F，使杠杆保持平衡，然后向右缓慢转动F至水平方向，这一过程中（）A ．F 先变小后变大B ．F 逐渐变大C ．动力臂逐渐变小D ．动力臂逐渐变大【答案】A【解析】【分析】杠杆平衡条件及应用。
2020-2021【物理】物理杠杆平衡的专项培优 易错 难题练习题(含答案)及答案

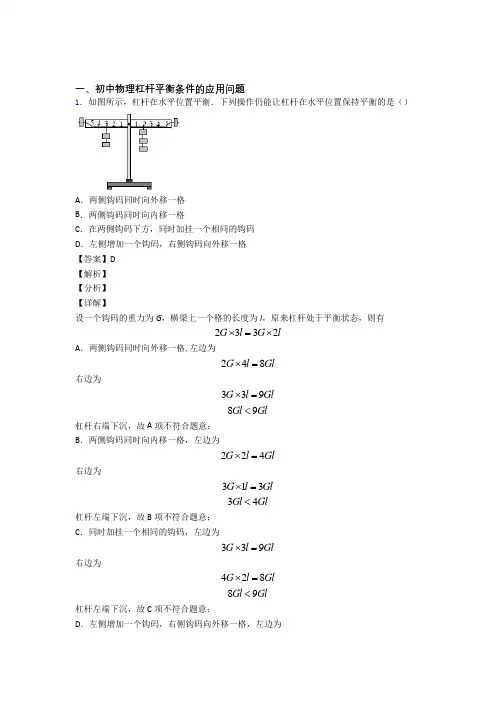

一、初中物理杠杆平衡条件的应用问题1．如图所示，杠杆在水平位置平衡．下列操作仍能让杠杆在水平位置保持平衡的是（）A．两侧钩码同时向外移一格B．两侧钩码同时向内移一格C．在两侧钩码下方，同时加挂一个相同的钩码D．左侧增加一个钩码，右侧钩码向外移一格【答案】D【解析】【分析】【详解】设一个钩码的重力为G，横梁上一个格的长度为l，原来杠杆处于平衡状态，则有2332⨯=⨯G l G lA．两侧钩码同时向外移一格,左边为⨯=G l Gl248右边为⨯=339G l GlGl Gl<89杠杆右端下沉，故A项不符合题意；B．两侧钩码同时向内移一格，左边为⨯=G l Gl224右边为313⨯=G l Gl<34Gl Gl杠杆左端下沉，故B项不符合题意；C．同时加挂一个相同的钩码，左边为⨯=G l Gl339右边为⨯=G l Gl428<Gl Gl89杠杆左端下沉，故C项不符合题意；D．左侧增加一个钩码，右侧钩码向外移一格，左边为339G l Gl ⨯=右边为339G l Gl ⨯=99Gl Gl =杠杆平衡，故D 项符合题意。
故选D 。
2．工人师傅利用如图所示的两种方式，将重均为 400N 的货物从图示位置向上缓慢提升一 段距离．F 1、F 2始终沿竖直方向；图甲中 BO =2AO ，图乙中动滑轮重为 50N ，重物上升速度 为 0.02m/s ．不计杠杆重、绳重和摩擦,则下列说法正确的是( )A ．甲方式 F 1由 150N 逐渐变大B ．乙方式 F 2的功率为 3WC ．甲乙两种方式都省一半的力D ．乙方式中滑轮组的机械效率约为 88.9%【答案】D【解析】【详解】 A ．由图知道，重力即阻力的方向是竖直向下的，动力F 1 的方向也是竖直向下的，在提升重物的过程中，动力臂和阻力臂的比值是：1221L OB L OA == 所以，动力F 1 的大小始终不变，故A 错误；BC ．由于在甲图中， OB =2OA ，即动力臂为阻力臂的2倍，由于不计摩擦及杠杆自重，所以，由杠杆平衡条件知道，动力为阻力的一半，即111400N 200N 22F G ==⨯= 由图乙知道，承担物重是绳子的段数是n =3，不计绳重和摩擦，则()()211500N+50N 150N 22F G G =+=⨯=动， 即乙中不是省力一半；所以，绳子的自由端的速度是：v 绳 =0.02m/s×3=0.06m/s ， 故乙方式F 2 的功率是：P=F 2 v 绳 =150N×0.06m/s=9W ，故BC 错误；D ．不计绳重和摩擦，乙方式中滑轮组的机械效率是： 400N 100%=100%=100%88.9%400N 50NW Gh W Gh G h η=⨯⨯⨯≈++有用总轮 故D 正确．3．如图所示，在一个轻质杠杆的中点挂一重物，在杆的另一端施加一个动力F ，使杠杆保持平衡，然后向右缓慢转动F 至水平方向，这一过程中（ ）A ．F 先变小后变大B ．F 逐渐变大C ．动力臂逐渐变小D ．动力臂逐渐变大【答案】A【解析】【分析】杠杆平衡条件及应用。
2020-2021历年中考物理易错题汇编-杠杆平衡练习题含答案

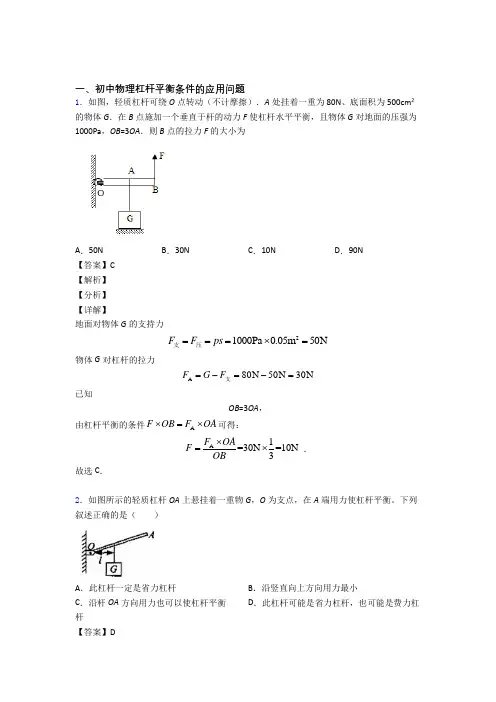

一、初中物理杠杆平衡条件的应用问题1．如图，轻质杠杆可绕O 点转动（不计摩擦）．A 处挂着一重为80N 、底面积为500cm 2的物体G ．在B 点施加一个垂直于杆的动力F 使杠杆水平平衡，且物体G 对地面的压强为1000Pa ，OB =3OA ．则B 点的拉力F 的大小为A ．50NB ．30NC ．10ND ．90N【答案】C 【解析】 【分析】 【详解】地面对物体G 的支持力21000Pa 0.05m 50N F F ps ===⨯=压支物体G 对杠杆的拉力A 80N 50N 30N F G F =-=-=支已知OB =3OA ，由杠杆平衡的条件A F F OB OA ⨯=⨯可得：A 1=30N =10N 3F OA F OB ⨯=⨯． 故选C ．2．如图所示的轻质杠杆OA 上悬挂着一重物G ，O 为支点，在A 端用力使杠杆平衡。
下列叙述正确的是（ ）A ．此杠杆一定是省力杠杆B ．沿竖直向上方向用力最小C ．沿杆OA 方向用力也可以使杠杆平衡D ．此杠杆可能是省力杠杆，也可能是费力杠杆 【答案】D【解析】【分析】【详解】A．因为无法确定动力臂的大小，所以无法确定是哪种杠杆，故A错误；B．沿垂直杠杆向上的方向用力，动力臂最大，动力最小，最省力，故B错误；C．沿OA方向动力臂是零，杠杆无法平衡，故C错误。
D．因为杠杆的动力臂无法确定，所以它可能是省力杠杆，也可能是费力杠杆，故D正确。
故选D。
3．如图所示，杠杆在水平状态保持静止，要使弹簧测力计的示数变为原来的12，下列措施中可行的是A．去掉三个钩码B．把钩码向左移动2小格C．把钩码向右移动2小格D．把弹簧秤测力计向左移动2小格【答案】B【解析】【分析】【详解】根据杠杆平衡条件F1L1＝F2L2得，4G×4L＝F2×8L，解得F2＝2G，要使弹簧测力计的示数变为原来的12，即F2＝G。
A．去掉三个钩码，根据杠杆平衡条件F1L1＝F2L2得，G×4L＝F'2×8L，所以F'2＝12G，不符合题意；B．把钩码向左移动2小格，根据杠杆平衡条件F1L1＝F2L2得，4G ×2L ＝F '2×8L ，所以F '2＝G ，故B 符合题意；C ．把钩码向右移动2小格，根据杠杆平衡条件F 1L 1＝F 2L 2得，4G ×6L ＝F '2×8L ，所以F '2＝3G ，故C 不符合题意；D ．把弹簧秤测力计向左移动2小格，根据杠杆平衡条件F 1L 1＝F 2L 2得，4G ×4L ＝F '2×6L ，所以F '2＝83G ，故D 不符合题意。
2020-2021中考物理培优 易错 难题(含解析)之杠杆平衡附答案
一、初中物理杠杆平衡条件的应用问题1．如图所示，杠杆在水平位置平衡．下列操作仍能让杠杆在水平位置保持平衡的是（）A．两侧钩码同时向外移一格B．两侧钩码同时向内移一格C．在两侧钩码下方，同时加挂一个相同的钩码D．左侧增加一个钩码，右侧钩码向外移一格【答案】D【解析】【分析】【详解】设一个钩码的重力为G，横梁上一个格的长度为l，原来杠杆处于平衡状态，则有2332⨯=⨯G l G lA．两侧钩码同时向外移一格,左边为⨯=G l Gl248右边为⨯=339G l GlGl Gl<89杠杆右端下沉，故A项不符合题意；B．两侧钩码同时向内移一格，左边为⨯=G l Gl224右边为313⨯=G l Gl<34Gl Gl杠杆左端下沉，故B项不符合题意；C．同时加挂一个相同的钩码，左边为⨯=G l Gl339右边为⨯=G l Gl428<Gl Gl89杠杆左端下沉，故C项不符合题意；D．左侧增加一个钩码，右侧钩码向外移一格，左边为⨯=G l Gl339右边为⨯=G l Gl339=99Gl Gl杠杆平衡，故D项符合题意。
故选D。
2．如图所示的轻质杠杆OA上悬挂着一重物G，O为支点，在A端用力使杠杆平衡。
下列叙述正确的是（）A．此杠杆一定是省力杠杆B．沿竖直向上方向用力最小C．沿杆OA方向用力也可以使杠杆平衡D．此杠杆可能是省力杠杆，也可能是费力杠杆【答案】D【解析】【分析】【详解】A．因为无法确定动力臂的大小，所以无法确定是哪种杠杆，故A错误；B．沿垂直杠杆向上的方向用力，动力臂最大，动力最小，最省力，故B错误；C．沿OA方向动力臂是零，杠杆无法平衡，故C错误。
D．因为杠杆的动力臂无法确定，所以它可能是省力杠杆，也可能是费力杠杆，故D正确。
故选D。
3．如图甲是制作面团的情景，把竹竿的一端固定在绳扣中，人骑在另一端施加一个向下的大小为F的力，面团被不断挤压后变得更有韧性，图乙为压面团原理图．关于压面团过程的叙述正确的是（）A．面团对杆的作用力方向向下B．面团对杆的作用力大小等于FC．面团被压扁说明力能使物体发生形变D．A点向下移动的距离小于B点向下移动的距离【答案】C【解析】【分析】【详解】A．杆对面团的作用力向下，面团对杆的作用力向上，故A错误；B．由于面团B点到支点C的距离小于A点到C的距离，根据杠杆定律F1L1=F2L2，可知面团对杆的作用力大于F，故B错误；C．面团被压扁说明力能使物体发生形变，故C正确；D．C为支点，A点向下移动的距离大于B点向下移动的距离，故D错误；故选C。
2020-2021中考物理易错题专题训练-杠杆平衡条件的应用问题练习题附答案
一、初中物理杠杆平衡条件的应用问题1．如图杠杆AOB 用细线悬挂起来，分别在A 、B 两端分别挂上质量为1m 、2m 的重物时，杠杆平衡，此时AO 恰好处于水平位置，AO BO =，不计杠杆重力，则1m 、2m 的关系为A ．12m m >B ．12m m =C ．12m m <D ．无法判断【答案】C【解析】【详解】 杠杆示意图如下：根据杠杆的平衡条件：1122F L F L =可知，1122G L G L =1122m gL m gL =即1122m L m L =因为力与相应的力臂成反比关系，从图中可以看出力臂12L L ＞，所以物体的重力12G G ＜，即12m m ＜，故选C 。
2．如图所示，在一个轻质杠杆的中点挂一重物，在杆的另一端施加一个动力F ，使杠杆保持平衡，然后向右缓慢转动F 至水平方向，这一过程中（ ）A．F先变小后变大B．F逐渐变大C．动力臂逐渐变小D．动力臂逐渐变大【答案】A【解析】【分析】杠杆平衡条件及应用。
【详解】杠杆在图中所示位置平衡，阻力（重物对杠杆的拉力）及阻力臂大小不变；动力F由图中所示位置转动至水平方向的过程中，当动力F的方向与杠杆垂直时，动力F的力臂最长，因此动力F的力臂先增大后减小，由杠杆平衡条件F1l1=F2l2可知，动力Ｆ先变小后变大。
故选A。
【点睛】中等题.失分的原因是：①不知道动力F方向变化的过程中阻力和阻力臂的大小不变；②不会画动力F在不同位置时的动力臂；③不会利用杠杆平衡条件通过动力臂的变化分析出动力的变化；④不知道当动力F与杠杆垂直时，动力臂最大，动力F最小。
3．如图所示，作用在A点的各个力中，不可能使杠杆平衡的力是A．F3和F4B．F1和F3C．F2和F4D．F1和F2【答案】A【解析】【详解】因为力F3的作用线所在的直线过支点O，所以力F3的力臂为0，又因为0乘以任何数都为0，所以力F3不能使杠杆平衡；力F4使杠杆转动方向与重物使杠杆的转动方向相同，所以力F4不能使杠杆平衡；力F1和F2使杠杆转动方向与重物使杠杆转动方向相反，所以力F1和F2可以使杠杆平衡；故选A。
2020-2021备战中考物理易错题精选-杠杆平衡条件的应用问题练习题含详细答案
一、初中物理杠杆平衡条件的应用问题1．如图，用橇棒撬起石块并保持平衡，下列说法正确的是( )A．动力对橇棒的转动效果小于阻力对橇棒的转动效果B．手在A点竖直向下施力时，撬棒是个省力杠杆C．手在A点向不同方向施力时，力的大小都相等D．手分别在A、B两点沿竖直向下方向施力时，在B点比在A点费力【答案】B【解析】【分析】【详解】A．因用撬棒撬起石块并保持平衡，根据杠杆的平衡条件，动力乘动力臂等于阻力乘阻力臂。
所以动力对撬棒的转动效果等于于阻力对撬棒的转动效，A选项错误；B．手在A点竖直向下施力时，动力臂大于阻力臂，根据杠杆的平衡条件，动力小于阻力，撬棒是个省力杠杆，B选项正确；C．手在A点向不同方向施力时，动力的力臂大小随方向的改变而改变，而阻力和阻力臂大小不变，所以动力的大小不相等，C选项错误；D．手分别在A、B两点沿竖直向下方向施力时，在A点的动力臂小于在B点的动力臂，根据杠杆的平衡条件，手在A点沿竖直向下方向施力大于在B点沿竖直向下方向施加的力，即在A点比在B点费力，D选项错误。
故选B。
2．如图所示，杠杆挂上钩码后刚好平衡，每个钩码的质量相同，在下列情况中，杠杆还能平衡的是A．左右钩码各向支点移一格B．左右各减少一个钩码C．左右各减少一半钩码D．左右各增加两个钩码【答案】C【解析】设杠杆的分度值为 L，一个钩码的重为G．原来4G×2L=2G×4L；左、右钩码各向支点移动一格，左边=4G ×L =4GL ，右边=2G ×3L =6GL ，左边＜右边，杠杆向右端下沉，A 不符合题意；左右各减少一个钩码，左边=3G ×2L =6GL ，右边=G ×4L =4GL ，左边＞右边，杠杆向左下沉，B 不符合题意；左、右钩码各减少一半法码，左边=2G ×2L =4GL ，右边=G ×4L =4GL ，左边=右边，杠杆平衡；C 符合题意；左右各增加两个钩码，左边=6G ×2L =12GL ，右边=4G×4L =16GL ，左边＜右边，杠杆右边下沉，D 不符合题意，故选C ．3．AC 硬棒质量忽略不计，在棒的B 、C 两点施加力F 1、F 2，F 2的方向沿OO'线，棒在图所示位置处于静止状态，则（ ）A ．F 1<F 2B ．F 1=221s F s C ．F 1力臂等于s 1D ．F 2方向沿OO '线向上【答案】D【解析】【详解】AC ．由图知，F 2的方向沿OO ′线，其力臂最长，为s 2；而F 1的方向竖直向下，所以其力臂L 1是从A 点到F 1的垂线段，小于s 1，更小于s 2， 由F 1L 1=F 2L 2知，L 1＜s 2，所以F 1一定大于F 2，故AC 不符合题意；B ．由F 1L 1=F 2L 2知，F 1L 1=F 2s 2，即2211F s F L故B 不符合题意； D ．已知F 1的方向是竖直向下的，为保持杠杆平衡，F 2的方向应该沿OO′向上，故D 符合题意。
2020-2021中考物理易错题专题复习-杠杆平衡条件的应用问题练习题及详细答案
一、初中物理杠杆平衡条件的应用问题1．如图所示，重力为G的均匀木棒竖直悬于O点，在其下端施一始终垂直于棒的拉力F，让棒缓慢转到图中间虚线所示位置，在转动的过程中（）A．动力臂逐渐变大B．阻力臂逐渐变大C．动力F保持不变D．动力F逐渐减小【答案】B【解析】【分析】先确定阻力臂、动力臂的变化，然后根据杠杆平衡的条件（动力乘以动力臂等于阻力乘以阻力臂）分析动力的变化。
【详解】A．由图示可知，木棒是一个杠杆，力F是动力，力F始终垂直与木棒，则木棒的长度是动力臂，木棒长度保持不变，动力臂保持不变，故A不符合题意；B．木棒的重力是阻力，阻力大小不变，木棒在竖直位置时，重力的力臂为0，转过θ角后，重力力臂（阻力臂）逐渐增大，故B符合题意；CD．已知G、L保持不变，L G逐渐变大，由杠杆平衡条件有GL G=FL动力F逐渐增大，故CD不符合题意。
故选B。
【点睛】本题考查了杠杆平衡条件的应用，知道杠杆平衡的条件，会熟练应用杠杆平衡的条件分析问题解决问题是关键。
2．按如下原理制作一杆可直接测量液体密度的秤，称为密度秤，其外形和普通的杆秤差不多，装秤钩的地方吊着体积为1cm3的较重的合金块，杆上有表示液体密度数值的刻度，当秤砣放在Q点处时秤杆恰好平衡，如图所示。
当合金块完全浸没在待测密度的液体中时，移动秤砣的悬挂点，直至秤杆恰好重新平衡，便可直接在杆秤上读出液体的密度，下列说法中错误的是（）A．密度秤的零点刻度在Q点B．密度秤的刻度都在Q点的左侧C．密度秤的刻度都在Q点的右侧D．秤杆上密度读数较大的刻度在较小的刻度的左边【答案】C【解析】【分析】【详解】A．合金块没有浸入液体时，液体的密度应为零，所以秤的零刻度应该在Q处；故A正确，不符合题意；BC．若秤砣由Q向右移动，它的力臂变长，则左边合金块拉秤杆的力应增大，但合金块受到的浮力不可能竖直向下，所以零点的右边应该是没有刻度的，其刻度都在Q点的左侧。
故B正确，不符合题意，C错误，符合题意；D．秤砣的质量不变，由Q向左移动时，它的力臂变短，则左边合金块拉秤杆的力减小，说明合金块受到的浮力增大，而合金块排开液体的体积不变，说明液体的密度变大，所以刻度应逐渐变大，即秤杆上较大的刻度在较小的刻度的左边；故D正确，不符合题意。
2020-2021中考物理杠杆平衡条件的应用问题(大题培优 易错 难题)及答案解析
一、初中物理杠杆平衡条件的应用问题1．能使杠杆OA水平平衡的最小力的方向为（）A．AB B．AC C．AD D．AE【答案】A【解析】【分析】根据杠杆平衡的条件，F1×L1=F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．由此分析解答．【详解】由图知，O为支点，动力作用在A点，连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向应向上，所以最小力方向为AB．故选A．【点睛】在通常情况下，要使所用的动力最小，必须使动力臂最长，连接杠杆中支点和动力作用点这两点所得到的线段就是最长力臂．2．如图所示，在一个轻质杠杆的中点挂一重物，在杆的另一端施加一个动力F，使杠杆保持平衡，然后向右缓慢转动F至水平方向，这一过程中（）A．F先变小后变大B．F逐渐变大C．动力臂逐渐变小D．动力臂逐渐变大【答案】A【解析】【分析】杠杆平衡条件及应用。
【详解】杠杆在图中所示位置平衡，阻力（重物对杠杆的拉力）及阻力臂大小不变；动力F由图中所示位置转动至水平方向的过程中，当动力F的方向与杠杆垂直时，动力F的力臂最长，因此动力F的力臂先增大后减小，由杠杆平衡条件F1l1=F2l2可知，动力Ｆ先变小后变大。
故选A 。
【点睛】中等题.失分的原因是：①不知道动力F 方向变化的过程中阻力和阻力臂的大小不变；②不会画动力F 在不同位置时的动力臂；③不会利用杠杆平衡条件通过动力臂的变化分析出动力的变化；④不知道当动力F 与杠杆垂直时，动力臂最大，动力F 最小。
3．如图所示为等刻度轻质杠杆，A 处挂4牛的物体，若使杠杆在水平位置平衡，则在B 处施加的力（ ）A ．可能为0.5牛B ．一定为2牛C ．一定为3牛D ．可能是4牛【答案】D【解析】【分析】【详解】 设杠杆每小格的长度为L ，若在B 点用垂直OB 竖直向下的力使杠杆在水平位置平衡，此时所用的力最小，根据杠杆平衡条件1122Fl F l =可得min 42F L G L ⋅=⋅则有min 24N 22N 44G L F L ⋅⨯=== 若在B 点斜拉使杠杆在水平位置平衡，由杠杆平衡条件1122Fl F l =可知 2211F l F l =则此时杠杆左边的阻力与阻力臂的乘积不变，动力臂减小，故动力将增大，故若使杠杆在水平位置平衡，在B 点施加的力2N F ≥故选D 。
2020-2021精选备战中考物理易错题专题复习杠杆平衡条件的应用问题附答案
一、初中物理杠杆平衡条件的应用问题1．如图所示，是自卸车的示意图，车厢部分可视为杠杆，则下列分析正确的是A ．B 点是支点，液压杆施的力是动力，货物重力是阻力B ．B 点是支点，物体A 放在车厢前部可省力C ．C 点是支点，物体A 放在车厢后部可省力D ．C 点是支点，物体A 放在车厢前部可省力【答案】C【解析】【分析】【详解】由图可知车厢绕着点C 转动,所以 点C 为支点;当物体 放在车厢的后部时,动力臂大于阻力臂,因此省力，所以选项ABD 都不正确，故答案为 C.2．AC 硬棒质量忽略不计，在棒的B 、C 两点施加力F 1、F 2，F 2的方向沿OO'线，棒在图所示位置处于静止状态，则（ ）A ．F 1<F 2B ．F 1=221s F s C ．F 1力臂等于s 1D ．F 2方向沿OO '线向上【答案】D【解析】【详解】AC．由图知，F2的方向沿OO′线，其力臂最长，为s2；而F1的方向竖直向下，所以其力臂L1是从A点到F1的垂线段，小于s1，更小于s2，由F1L1=F2L2知，L1＜s2，所以F1一定大于F2，故AC不符合题意；B．由F1L1=F2L2知，F1L1=F2s2，即2211F sFL故B不符合题意；D．已知F1的方向是竖直向下的，为保持杠杆平衡，F2的方向应该沿OO′向上，故D符合题意。
3．如图，一个长方体木箱，重心在它的几何中心，其高度为H、正方形底面的边长为L、重为G。
想把这个木推倒（木箱较重，不会移动），在其中部的中心最初施加一个水平推力大小是（）A．2GHLB．GHLC．HLGD．GLH【答案】D【解析】【分析】【详解】由图示可知，把这个木箱推倒，它右下端与地面的接触点是支点，当小孩水平推木箱时，力臂为2H，阻力为木箱的重力，阻力臂为2L，如图所示：根据杠杆的平衡条件可得G×2L=F×2HF =GL H故选D 。
4．要使图中的杠杆平衡，分别用F A 、F B 、F C 的拉力，这三个力的关系应是A ．F A ＞FB ＞FC B ．F A ＜F B ＜F C C ．F A ＞F C ＞F BD ．F A =F B =F C【答案】C【解析】【分析】【详解】 分别从支点向三条作用线做垂线，作出三个力的力臂，如图；从图可知，三个方向施力，F B 的力臂L OB 最长，其次是L OC 、L OA ，而阻力和阻力臂不变，由杠杆平衡条件1122F L F L 可知，动力臂越长动力越小，所以三个方向施力大小：F A ＞F C ＞F B ．故选C ．5．用图示装置探究杠杆平衡条件，保持左侧的钩码个数和位置不变，使右侧弹簧测力计的作用点 A 固定，改变测力计与水平方向的夹角 θ，动力臂l 也随之改变，所作出的“F -θ”图象和“F -l ” 图象中，正确的是A ．B ．C ．D ．【答案】C【解析】【详解】A ．动力F 和θ的关系，当F 从沿杆方向（水平向左）→垂直于杆方向（与水平方向成90°）→沿杆方向（水平向右），由图可知，F 对应的动力臂l =OA ×sinθ，动力臂l 先变大后变小，则动力F 先变小后变大，所以A 错误；B ．当θ等于90°时，动力臂最大，动力最小但不为零，所以B 错误；CD ．根据杠杆平衡条件Fl =F 2l 2可得：F =22F l l，由于F 2、l 2不变，则F 和l 成反比，故C 正确，D 错误。
2020-2021历年备战中考物理易错题汇编-杠杆平衡条件的应用问题练习题含答案
一、初中物理杠杆平衡条件的应用问题1．如图所示甲乙两杠杆处于水平位置平衡，甲图上有两个体积不同的铁球，乙图上有两个体积相向的铝球和铁球，如果把他们都浸没在水中，则杠杆将发生的变化是A ．仍保持平衡B ．甲仍保持平衡，乙失去平衡C ．都失去平衡D ．甲失去平衡，乙仍保持平衡【答案】B 【解析】 【详解】甲杠杆：浸入水中之前，由杠杆平衡条件可得1212G L G L =铁铁即1122gV L gV L ρρ⨯=⨯铁铁所以1122V L V L ⨯=⨯浸入水中后左端力和力臂的乘积为：()()11111gV gV L gV L ρρρρ-⨯=-⨯铁水铁水浸入水中后右端力和力臂的乘积为：()()22222gV gV L gV L ρρρρ-⨯=-⨯铁水铁水所以浸入水中后，左右两端力和力臂的乘积相等，故杠杆仍然平衡。
乙杠杆：浸入水中之前，由杠杆平衡条件可得12G L G L =铝铁即12gV L gV L ρρ⨯=⨯铝铁①浸入水中后左端力和力臂的乘积为：()111gV gV L gV L gV L ρρρρ-⨯=⨯-⨯铝铝水水②浸入水中后右端力和力臂的乘积为：()222gV gV L gV L gV L ρρρρ-⨯=⨯-⨯铁水铁水③由于12L L >，结合①可知，左端力和力臂的乘积小于右端力和力臂的乘积，故杠杆失去平衡、右端下沉，故选B 。
【点睛】本题考查了学生对阿基米德原理、杠杠平衡条件的掌握和运用，利用好力臂大小关系和受到的浮力大小关系是本题的关键。
2．如图所示，一根均匀木尺放在水平桌面上，它的一端伸出桌面的外面，伸到桌面外面的部分长度是木尺长的14，在木尺末端的B点加一个作用力F，当力F=3N时，木尺的另一端A开始向上翘起，那么木尺受到的重力为（）A．3N B．9N C．1N D．2N 【答案】A【解析】【分析】【详解】设直尺长为l，如图所示：从图示可以看出：杠杆的支点为O，动力F=3N动力臂OB=1 4 l阻力为直尺的重力G，阻力臂CO=12l-14l=14l由杠杆平衡的条件得F×OB=G×OC3N×14l= G×14l G=3N故选A。
2020-2021中考物理易错题专题训练-杠杆平衡条件的应用问题练习题附详细答案
一、初中物理杠杆平衡条件的应用问题1．如图所示，小明用一可绕O点转动的轻质杠杆，将挂在杠杆下的重物提高。
他用一个始终与杠杆垂直的力F使杠杆由竖直位置缓慢转到水平位置，在这个过程中，此杠杆（）A．一直是省力的B．先是省力的，后是费力的C．一直是费力的D．先是费力的，后是省力的【答案】B【解析】【分析】【详解】由题图可知动力F的力臂l1始终保持不变，物体的重力G始终大小不变，在杠杆从竖直位置向水平位置转动的过程中，重力的力臂l2逐渐增大，在l2＜l1之前杠杆是省力杠杆，在l2＞l1之后，杠杆变为费力杠杆，故选B。
2．如图所示，在一个轻质杠杆的中点挂一重物，在杆的另一端施加一个动力F，使杠杆保持平衡，然后向右缓慢转动F至水平方向，这一过程中（）A．F先变小后变大B．F逐渐变大C．动力臂逐渐变小D．动力臂逐渐变大【答案】A【解析】【分析】杠杆平衡条件及应用。
【详解】杠杆在图中所示位置平衡，阻力（重物对杠杆的拉力）及阻力臂大小不变；动力F由图中所示位置转动至水平方向的过程中，当动力F的方向与杠杆垂直时，动力F的力臂最长，因此动力F的力臂先增大后减小，由杠杆平衡条件F1l1=F2l2可知，动力Ｆ先变小后变大。
【点睛】中等题.失分的原因是：①不知道动力F 方向变化的过程中阻力和阻力臂的大小不变；②不会画动力F 在不同位置时的动力臂；③不会利用杠杆平衡条件通过动力臂的变化分析出动力的变化；④不知道当动力F 与杠杆垂直时，动力臂最大，动力F 最小。
3．如图所示，将重150N 的甲物体用细绳挂在轻质杠杆的A 端，杠杆的B 端悬挂乙物体，杠杆在水平位置平衡，已知：乙物体所受重力为30N ，:1:3AO OB =，甲物体的底面积为0.2m 2，g 取10N/kg 。
下列说法正确的是（ ）A ．甲物体对杠杆的拉力为10NB ．杠杆对甲物体竖直向上的拉力为60NC ．甲物体对水平地面的压强为750PaD ．水平地面对甲物体的支持力为60N【答案】D【解析】【分析】【详解】 对物体甲受力分析，甲受到重力、地面给甲的支持力、杠杆施加的拉力的作用，其中杠杆施加的拉力与甲对杠杆的拉力为一对相互作用力，地面给甲的支持力和甲给地面的压力为一对相互作用力。
2020-2021历年中考物理易错题汇编-杠杆平衡条件的应用问题练习题附详细答案
一、初中物理杠杆平衡条件的应用问题1．如图所示，重力为G的均匀木棒竖直悬于O点，在其下端施一始终垂直于棒的拉力F，让棒缓慢转到图中间虚线所示位置，在转动的过程中（）A．动力臂逐渐变大B．阻力臂逐渐变大C．动力F保持不变D．动力F逐渐减小【答案】B【解析】【分析】先确定阻力臂、动力臂的变化，然后根据杠杆平衡的条件（动力乘以动力臂等于阻力乘以阻力臂）分析动力的变化。
【详解】A．由图示可知，木棒是一个杠杆，力F是动力，力F始终垂直与木棒，则木棒的长度是动力臂，木棒长度保持不变，动力臂保持不变，故A不符合题意；B．木棒的重力是阻力，阻力大小不变，木棒在竖直位置时，重力的力臂为0，转过θ角后，重力力臂（阻力臂）逐渐增大，故B符合题意；CD．已知G、L保持不变，L G逐渐变大，由杠杆平衡条件有GL G=FL动力F逐渐增大，故CD不符合题意。
故选B。
【点睛】本题考查了杠杆平衡条件的应用，知道杠杆平衡的条件，会熟练应用杠杆平衡的条件分析问题解决问题是关键。
2．如图所示，在一个轻质杠杆的中点挂一重物，在杆的另一端施加一个动力F，使杠杆保持平衡，然后向右缓慢转动F至水平方向，这一过程中（）A ．F 先变小后变大B ．F 逐渐变大C ．动力臂逐渐变小D ．动力臂逐渐变大【答案】A【解析】【分析】杠杆平衡条件及应用。
【详解】 杠杆在图中所示位置平衡，阻力（重物对杠杆的拉力）及阻力臂大小不变；动力F 由图中所示位置转动至水平方向的过程中，当动力F 的方向与杠杆垂直时，动力F 的力臂最长，因此动力F 的力臂先增大后减小，由杠杆平衡条件F 1l 1=F 2l 2可知，动力Ｆ先变小后变大。
故选A 。
【点睛】中等题.失分的原因是：①不知道动力F 方向变化的过程中阻力和阻力臂的大小不变；②不会画动力F 在不同位置时的动力臂；③不会利用杠杆平衡条件通过动力臂的变化分析出动力的变化；④不知道当动力F 与杠杆垂直时，动力臂最大，动力F 最小。
2020-2021备战中考物理培优易错试卷(含解析)之杠杆平衡条件的应用问题及详细答案
一、初中物理杠杆平衡条件的应用问题1．如图所示，杠杆在水平位置处于平衡状态。
下列操作仍能使杠杆在水平位置保持平衡的是（）A．两侧钩码同时向外移一格B．左侧的钩码向左移一格，右侧增加一个钩码C．在两侧钩码下方，同时加挂一个相同的钩码D．在两侧钩码下方，同时减去一个相同的钩码【答案】B【解析】【分析】【详解】设一个钩码的重力为G，横梁上一个格的长度为L，原来杠杆处于平衡状态，则有⨯=⨯G L G L2332A．两边各向外移一格，左边⨯=248G L GL右边⨯=339G L GL由于89<GL GL杠杆右端下沉，故A不符合题意；B．左侧的钩码向左移一格，右侧增加一个钩码，因左边⨯24G L右边⨯42G L因2442⨯=⨯G L G L故B符合题意；C．在两侧钩码下方，同时加挂一个相同的钩码，左边⨯=339G L GL右边⨯=428G L GL因为98GL GL>杠杆左端下沉，故C不符合题意；D．在两侧钩码下方，同时减去一个相同的钩码，左边33G L GL⨯=右边224G L GL⨯=由于34GL GL<杠杆右端下沉，故D不符合题意。
故选B。
2．工人师傅利用如图所示的两种方式，将重均为 400N 的货物从图示位置向上缓慢提升一段距离．F1、F2始终沿竖直方向；图甲中BO=2AO，图乙中动滑轮重为 50N，重物上升速度为 0.02m/s．不计杠杆重、绳重和摩擦,则下列说法正确的是( )A．甲方式F1由 150N 逐渐变大B．乙方式F2的功率为 3WC．甲乙两种方式都省一半的力D．乙方式中滑轮组的机械效率约为 88.9%【答案】D【解析】【详解】A．由图知道，重力即阻力的方向是竖直向下的，动力F1的方向也是竖直向下的，在提升重物的过程中，动力臂和阻力臂的比值是：1 22 1L OBL OA==所以，动力F1的大小始终不变，故A错误；BC．由于在甲图中，OB=2OA，即动力臂为阻力臂的2倍，由于不计摩擦及杠杆自重，所以，由杠杆平衡条件知道，动力为阻力的一半，即111400N200N 22F G==⨯=由图乙知道，承担物重是绳子的段数是n=3，不计绳重和摩擦，则()()211500N+50N 150N 22F G G =+=⨯=动， 即乙中不是省力一半；所以，绳子的自由端的速度是：v 绳 =0.02m/s×3=0.06m/s ，故乙方式F 2 的功率是：P=F 2 v 绳 =150N×0.06m/s=9W ，故BC 错误； D ．不计绳重和摩擦，乙方式中滑轮组的机械效率是： 400N 100%=100%=100%88.9%400N 50NW Gh W Gh G h η=⨯⨯⨯≈++有用总轮 故D 正确．3．生活中，小华发现有如图甲所示的水龙头，很难徒手拧开，但用如图乙所示的钥匙，安装并旋转钥匙就能正常出水（如图丙所示）．下列有关这把钥匙的分析中正确的是A ．在使用过程中可以减小阻力臂B ．在使用过程中可以减小阻力C ．在使用过程中可以减小动力臂D ．在使用过程中可以减小动力【答案】D【解析】【详解】由图可知，安装并旋转钥匙，阻力臂不变，阻力不变，动力臂变大，根据杠杆平衡的条件F 1L 1=F 2L 2可知，动力变小，故选D 。
2020-2021精选备战中考物理易错题专题复习杠杆平衡条件的应用问题及详细答案
一、初中物理杠杆平衡条件的应用问题1．如图所示，轻质杠杆MON 及支架是一个固连在一起的整体，且能绕O 点转动，:3:2MO NO =，图中正方体D 通过细线与N 点相连且与水平地面的接触面积S 为8×10-2m 2。
当物体A 的质量为8kg 时，杠杆在水平位置上平衡，物体D 对水平地面的压强p 1为4000Pa ；当把物体A 换成质量为30kg 的物体B ，支点移至O '，使:4:3MO NO ''=时，杠杆仍在水平位置上平衡，物体D 对水平地面的压强为p 2；此时用物体C 替换物体B ，杠杆仍在水平位置上平衡，物体D 对水平地面的压强为0，（杠杆、支架和托盘的重力不计，g 取I0N/kg ） 则下列结论正确的是（ ）A ．物体C 的重力为300NB ．物体D 的质量为32kgC ．p 2为500PaD ．物体C 对托盘的压力为40N【答案】C【解析】【分析】【详解】当放物体A 时，地面对物体的支持力等于物体对地面的压力22114000Pa 810m 320N F p S -==⨯⨯=此时杠杆受到的拉力2D 1F G F =-根据杠杆平衡条件可知()A D 1m g OM G F ON =-解得A 1D 38kg 10N/kg 320N 2440N ON ON m g OM F ON G ON ON⨯⨯++=== 则物体D 的质量D D 440N 44kg 10N/kgG m g === 故B 错误；放物体C 时，D 对地面的压强为0，此时支持点在O '，根据杠杆的平衡条件可知C D G O M G O N ''=则D C 440N 330N 43G ON O N G O M O N ''⨯==='' 故A 错误； 物体C 对托盘的压力等于C 的重力为330N ，故D 错误；当放上物体B 时，根据杠杆的平衡条件可知()B D 2m g O M G F O N ''=-则D B 24440N 30kg 10N/kg 340N O N O N G O N m g O M F O N O N''-⨯⨯''-==='' 则物体D 对地面的压强222240N 500Pa 810mF p S -===⨯ 故C 正确。
2020-2021精选备战中考物理易错题专题复习杠杆平衡条件的应用问题含答案解析
一、初中物理杠杆平衡条件的应用问题1．如图所示为建筑工地上常用的吊装工具，物体M 为重5000N 的配重，杠杆AB 的支点为O ，已知OA ∶OB =1∶2，滑轮下面挂有建筑材料P ，每个滑轮重100N ，工人体重为700N ，杠杆与绳的自重、滑轮组摩擦均不计，当工人用300N 的力竖直向下以1m/s 的速度匀速拉动绳子时（ ）A ．工人对地面的压力为400NB ．建筑材料P 重为600NC ．建筑材料P 上升的速度为3m/sD ．物体M 对地而的压力为4400N【答案】A【解析】【分析】【详解】A ．当工人用300N 的力竖直向下拉绳子时，绳子对工人会施加竖直向上的拉力，其大小也为300N ，此时人受竖直向下的重力G 、竖直向上的拉力F 、竖直向上的支持力F 支，由力的平衡条件知道F +F 支=G即F 支=G-F =700N-300N=400N由于地面对人的支持力和人对地面的压力是一对相互作用力，大小相等，所以，工人对地面的压力F 压=F 支=400N故A 正确；B ．由图知道，绳子的有效段数是n =2，且滑轮组摩擦均不计，由()12F G G =+物动知道，建筑材料P 的重力G =2F-G 动 =2×300N-100N=500N故B 错误；C ．因为物重由2段绳子承担，所以，建筑材料P 上升的速度 11=1m/s=0.5m/s 22v v =⨯绳 故C 错误；D ．以定滑轮为研究对象，定滑轮受向下的重力、3段绳子向下的拉力、杆对定滑轮向上的拉力，由力的平衡条件知道F A ′=3F +G 定 =3×300N+100N=1000N杠杆对定滑轮的拉力和定滑轮对杠杆的拉力是一对相互作用力，大小相等，即F A =F ′A =1000N由杠杆的平衡条件知道F A ×OA =F B ×OB又因为OA ：OB =1：2，所以 A B 1000=5N 00N 2F OA OA F OB OA⨯⨯== 由于物体间力的作用是相互的，所以，杠杆对物体M 的拉力等于物体M 对杠杆的拉力，即F B ′=F B =500N物体M 受竖直向下的重力、竖直向上的支持力、竖直向上的拉力，则物体M 受到的支持力为F M 支持 =G M -F B ′=5000N-500N=4500N因为物体间力的作用是相互的，所以物体M 对地面的压力F M 压=F M 支持=4500N故D 错误。
2020-2021备战中考物理复习杠杆平衡条件的应用问题专项易错题附答案解析
一、初中物理杠杆平衡条件的应用问题1．能使杠杆OA水平平衡的最小力的方向为（）A．AB B．AC C．AD D．AE【答案】A【解析】【分析】根据杠杆平衡的条件，F1×L1=F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．由此分析解答．【详解】由图知，O为支点，动力作用在A点，连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向应向上，所以最小力方向为AB．故选A．【点睛】在通常情况下，要使所用的动力最小，必须使动力臂最长，连接杠杆中支点和动力作用点这两点所得到的线段就是最长力臂．2．如图所示的轻质杠杆OA上悬挂着一重物G，O为支点，在A端用力使杠杆平衡。
下列叙述正确的是（）A．此杠杆一定是省力杠杆B．沿竖直向上方向用力最小C．沿杆OA方向用力也可以使杠杆平衡D．此杠杆可能是省力杠杆，也可能是费力杠杆【答案】D【解析】【分析】【详解】A．因为无法确定动力臂的大小，所以无法确定是哪种杠杆，故A错误；B．沿垂直杠杆向上的方向用力，动力臂最大，动力最小，最省力，故B错误；C．沿OA方向动力臂是零，杠杆无法平衡，故C错误。
D．因为杠杆的动力臂无法确定，所以它可能是省力杠杆，也可能是费力杠杆，故D正确。
故选D。
3．如图所示，作用在A点的各个力中，不可能使杠杆平衡的力是A．F3和F4B．F1和F3C．F2和F4D．F1和F2【答案】A【解析】【详解】因为力F3的作用线所在的直线过支点O，所以力F3的力臂为0，又因为0乘以任何数都为0，所以力F3不能使杠杆平衡；力F4使杠杆转动方向与重物使杠杆的转动方向相同，所以力F4不能使杠杆平衡；力F1和F2使杠杆转动方向与重物使杠杆转动方向相反，所以力F1和F2可以使杠杆平衡；故选A。
4．如图所示，将重150N的甲物体用细绳挂在轻质杠杆的A端，杠杆的B端悬挂乙物体，AO OB ，甲物体的底面积杠杆在水平位置平衡，已知：乙物体所受重力为30N，:1:3为0.2m2，g取10N/kg。
2020-2021中考物理知识点过关培优 易错 难题训练∶杠杆平衡条件的应用问题含答案
一、初中物理杠杆平衡条件的应用问题1．要使图中的杠杆平衡，分别用F A 、F B 、F C 的拉力，这三个力的关系应是A ．F A ＞FB ＞F CB ．F A ＜F B ＜FC C ．F A ＞F C ＞F BD ．F A =F B =F C【答案】C【解析】【分析】【详解】 分别从支点向三条作用线做垂线，作出三个力的力臂，如图；从图可知，三个方向施力，F B 的力臂L OB 最长，其次是L OC 、L OA ，而阻力和阻力臂不变，由杠杆平衡条件1122F L F L 可知，动力臂越长动力越小，所以三个方向施力大小：F A ＞F C ＞F B ．故选C ．2．如图所示，杠杆挂上钩码后刚好平衡，每个钩码的质量相同，在下列情况中，杠杆还能平衡的是A ．左右钩码各向支点移一格B ．左右各减少一个钩码C ．左右各减少一半钩码D ．左右各增加两个钩码【答案】C【解析】 设杠杆的分度值为 L ，一个钩码的重为G ．原来4G ×2L =2G ×4L ；左、右钩码各向支点移动一格，左边=4G ×L =4GL ，右边=2G ×3L =6GL ，左边＜右边，杠杆向右端下沉，A 不符合题意；左右各减少一个钩码，左边=3G ×2L =6GL ，右边=G ×4L =4GL ，左边＞右边，杠杆向左下沉，B 不符合题意；左、右钩码各减少一半法码，左边=2G ×2L =4GL ，右边=G ×4L =4GL ，左边=右边，杠杆平衡；C符合题意；左右各增加两个钩码，左边=6G×2L=12GL，右边=4G×4L=16GL，左边＜右边，杠杆右边下沉，D不符合题意，故选C．3．如图所示的轻质杠杆OA上悬挂着一重物G，O为支点，在A端用力使杠杆平衡。
下列叙述正确的是（）A．此杠杆一定是省力杠杆B．沿竖直向上方向用力最小C．沿杆OA方向用力也可以使杠杆平衡D．此杠杆可能是省力杠杆，也可能是费力杠杆【答案】D【解析】【分析】【详解】A．因为无法确定动力臂的大小，所以无法确定是哪种杠杆，故A错误；B．沿垂直杠杆向上的方向用力，动力臂最大，动力最小，最省力，故B错误；C．沿OA方向动力臂是零，杠杆无法平衡，故C错误。
2020-2021中考物理复习杠杆平衡专项易错题含答案
一、初中物理杠杆平衡条件的应用问题1．如图所示甲乙两杠杆处于水平位置平衡，甲图上有两个体积不同的铁球，乙图上有两个体积相向的铝球和铁球，如果把他们都浸没在水中，则杠杆将发生的变化是A ．仍保持平衡B ．甲仍保持平衡，乙失去平衡C ．都失去平衡D ．甲失去平衡，乙仍保持平衡【答案】B 【解析】 【详解】甲杠杆：浸入水中之前，由杠杆平衡条件可得1212G L G L =铁铁即1122gV L gV L ρρ⨯=⨯铁铁所以1122V L V L ⨯=⨯浸入水中后左端力和力臂的乘积为：()()11111gV gV L gV L ρρρρ-⨯=-⨯铁水铁水浸入水中后右端力和力臂的乘积为：()()22222gV gV L gV L ρρρρ-⨯=-⨯铁水铁水所以浸入水中后，左右两端力和力臂的乘积相等，故杠杆仍然平衡。
乙杠杆：浸入水中之前，由杠杆平衡条件可得12G L G L =铝铁即12gV L gV L ρρ⨯=⨯铝铁①浸入水中后左端力和力臂的乘积为：()111gV gV L gV L gV L ρρρρ-⨯=⨯-⨯铝铝水水②浸入水中后右端力和力臂的乘积为：()222gV gV L gV L gV L ρρρρ-⨯=⨯-⨯铁水铁水③由于12L L >，结合①可知，左端力和力臂的乘积小于右端力和力臂的乘积，故杠杆失去平衡、右端下沉，故选B 。
【点睛】本题考查了学生对阿基米德原理、杠杠平衡条件的掌握和运用，利用好力臂大小关系和受到的浮力大小关系是本题的关键。
2．如图所示，在一个轻质杠杆的中点挂一重物，在杆的另一端施加一个动力F，使杠杆保持平衡，然后向右缓慢转动F至水平方向，这一过程中（）A．F先变小后变大B．F逐渐变大C．动力臂逐渐变小D．动力臂逐渐变大【答案】A【解析】【分析】杠杆平衡条件及应用。
【详解】杠杆在图中所示位置平衡，阻力（重物对杠杆的拉力）及阻力臂大小不变；动力F由图中所示位置转动至水平方向的过程中，当动力F的方向与杠杆垂直时，动力F的力臂最长，因此动力F的力臂先增大后减小，由杠杆平衡条件F1l1=F2l2可知，动力Ｆ先变小后变大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、初中物理杠杆平衡条件的应用问题1．如图所示，是自卸车的示意图，车厢部分可视为杠杆，则下列分析正确的是A．B点是支点，液压杆施的力是动力，货物重力是阻力B．B点是支点，物体A放在车厢前部可省力C．C点是支点，物体A放在车厢后部可省力D．C点是支点，物体A放在车厢前部可省力【答案】C【解析】【分析】【详解】由图可知车厢绕着点C转动,所以点C为支点;当物体放在车厢的后部时,动力臂大于阻力臂,因此省力，所以选项ABD都不正确，故答案为 C.2．如图所示，杠杆在水平状态保持静止，要使弹簧测力计的示数变为原来的12，下列措施中可行的是A．去掉三个钩码B．把钩码向左移动2小格C．把钩码向右移动2小格D．把弹簧秤测力计向左移动2小格【答案】B【解析】【分析】【详解】根据杠杆平衡条件F1L1＝F2L2得，4G×4L＝F2×8L，解得F2＝2G，要使弹簧测力计的示数变为原来的12，即F2＝G。
A．去掉三个钩码，根据杠杆平衡条件F1L1＝F2L2得，G×4L＝F'2×8L，所以F'2＝12G，不符合题意；B．把钩码向左移动2小格，根据杠杆平衡条件F1L1＝F2L2得，4G×2L＝F'2×8L，所以F'2＝G，故B符合题意；C．把钩码向右移动2小格，根据杠杆平衡条件F1L1＝F2L2得，4G×6L＝F'2×8L，所以F'2＝3G，故C不符合题意；D．把弹簧秤测力计向左移动2小格，根据杠杆平衡条件F1L1＝F2L2得，4G×4L＝F'2×6L，所以F'2＝83G，故D不符合题意。
故选B。
3．如图所示，将重150N的甲物体用细绳挂在轻质杠杆的A端，杠杆的B端悬挂乙物体，杠杆在水平位置平衡，已知：乙物体所受重力为30N，:1:3AO OB ，甲物体的底面积为0.2m2，g取10N/kg。
下列说法正确的是（）A．甲物体对杠杆的拉力为10N B．杠杆对甲物体竖直向上的拉力为60N C．甲物体对水平地面的压强为750Pa D．水平地面对甲物体的支持力为60N【答案】D【解析】【分析】【详解】对物体甲受力分析，甲受到重力、地面给甲的支持力、杠杆施加的拉力的作用，其中杠杆施加的拉力与甲对杠杆的拉力为一对相互作用力，地面给甲的支持力和甲给地面的压力为一对相互作用力。
AB ．根据杠杆平衡条件可知杠杆A 端受到物体的拉力与OA 的乘积等于乙给B 端的拉力与OB 的乘积相等，则有A 330N 90N 1G OB F OA ==⨯=乙 即甲对杠杆的拉力为90N ，杠杆施加的拉力与甲对杠杆的拉力为一对相互作用力，故AB 项错误；CD ．甲给地面的压力等于地面给甲的支持力为A 150N 90N 60N F F G F ==-=-=甲压支则甲物体对水平地面的压强260N 300Pa 0.2mF p S ===压甲甲 故C 项错误，D 项正确。
故选D 。
4．如图甲是制作面团的情景，把竹竿的一端固定在绳扣中，人骑在另一端施加一个向下的大小为F 的力，面团被不断挤压后变得更有韧性，图乙为压面团原理图．关于压面团过程的叙述正确的是（ ）A ．面团对杆的作用力方向向下B ．面团对杆的作用力大小等于FC ．面团被压扁说明力能使物体发生形变D ．A 点向下移动的距离小于B 点向下移动的距离【答案】C【解析】【分析】【详解】A ．杆对面团的作用力向下，面团对杆的作用力向上，故A 错误；B ．由于面团B 点到支点C 的距离小于A 点到C 的距离，根据杠杆定律F 1L 1=F 2L 2，可知面团对杆的作用力大于F ，故B 错误；C ．面团被压扁说明力能使物体发生形变，故C 正确；D ．C 为支点，A 点向下移动的距离大于B 点向下移动的距离，故D 错误；故选C 。
5．如图所示为等刻度轻质杠杆，A 处挂4牛的物体，若使杠杆在水平位置平衡，则在B 处施加的力（ ）A ．可能为0.5牛B ．一定为2牛C ．一定为3牛D ．可能是4牛【答案】D【解析】【分析】【详解】 设杠杆每小格的长度为L ，若在B 点用垂直OB 竖直向下的力使杠杆在水平位置平衡，此时所用的力最小，根据杠杆平衡条件1122Fl F l =可得min 42F L G L ⋅=⋅则有min 24N22N 44G L F L ⋅⨯=== 若在B 点斜拉使杠杆在水平位置平衡，由杠杆平衡条件1122Fl F l =可知 2211F l F l =则此时杠杆左边的阻力与阻力臂的乘积不变，动力臂减小，故动力将增大，故若使杠杆在水平位置平衡，在B 点施加的力2N F ≥故选D 。
6．用图示装置探究杠杆平衡条件，保持左侧的钩码个数和位置不变，使右侧弹簧测力计的作用点 A 固定，改变测力计与水平方向的夹角 θ，动力臂l 也随之改变，所作出的“F -θ”图象和“F -l ” 图象中，正确的是A ．B ．C ．D ．【答案】C【解析】【详解】A ．动力F 和θ的关系，当F 从沿杆方向（水平向左）→垂直于杆方向（与水平方向成90°）→沿杆方向（水平向右），由图可知，F 对应的动力臂l =OA ×sinθ，动力臂l 先变大后变小，则动力F 先变小后变大，所以A 错误；B ．当θ等于90°时，动力臂最大，动力最小但不为零，所以B 错误；CD ．根据杠杆平衡条件Fl =F 2l 2可得：F =22F l l，由于F 2、l 2不变，则F 和l 成反比，故C 正确，D 错误。
7．如图杠杆AOB 用细线悬挂起来，分别在A 、B 两端分别挂上质量为1m 、2m 的重物时，杠杆平衡，此时AO 恰好处于水平位置，AO BO =，不计杠杆重力，则1m 、2m 的关系为A ．12m m >B ．12m m =C ．12m m <D ．无法判断【答案】C【解析】【详解】杠杆示意图如下：根据杠杆的平衡条件：1122F L F L =可知，1122G L G L =1122m gL m gL =即1122m L m L =因为力与相应的力臂成反比关系，从图中可以看出力臂12L L ＞，所以物体的重力12G G ＜，即12m m ＜，故选C 。
8．如图所示，体积之比为1∶2的甲、乙两个实心物块，分别挂在杠杆两端，此时杠杆恰好水平平衡，则甲、乙两个物块的密度之比为（ ）A ．1∶1B ．1∶2C ．4∶3D ．2∶1【答案】C【解析】【分析】【详解】 由图知道，甲物体挂在左边第3格处，乙物体挂在右边第2格处，由杠杆的平衡条件知道，此时12G l G l =甲乙即32m g m g ⨯=⨯甲乙 所以23m m 甲乙＝，又因为V 甲/V 乙＝1/2，甲、乙两个物块的密度之比是 241332m V m V ρρ===甲甲甲乙乙乙故C 正确。
故选C 。
9．生活中，小华发现有如图甲所示的水龙头，很难徒手拧开，但用如图乙所示的钥匙，安装并旋转钥匙就能正常出水（如图丙所示）．下列有关这把钥匙的分析中正确的是A．在使用过程中可以减小阻力臂B．在使用过程中可以减小阻力C．在使用过程中可以减小动力臂D．在使用过程中可以减小动力【答案】D【解析】【详解】由图可知，安装并旋转钥匙，阻力臂不变，阻力不变，动力臂变大，根据杠杆平衡的条件F1L1=F2L2可知，动力变小，故选D。
10．在我国古代书籍《墨经》中，对杠杆有精辟论述，并有许多巧妙的应用．如下图所示是在井上汲水的桔槔，下列对其在使用中正确的解释是A．桔槔是等臂杠杆，不省力也不费力B．向井内放送水桶时，人用的力气一定小于水桶的重力，所以省力C．桔槔是不等臂杠杆，动力臂小于阻力臂，是费力杠杆D．往上提水时，人用的力气一定小于桶与水的总重，所以省力【答案】D【解析】【分析】杠杆的分类：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂；要使杠杆平衡，作用在杠杆上的两个力（用力点、支点和阻力点）的大小跟它们的力臂成反比。
【详解】AC．由图可见，桔槔是不等臂杠杆，动力臂大于阻力臂，是省力杠杆，故AC错误；B．向井内放送水桶时，人用的力通过杠杆原理，与石头的重力相关，一般比木桶的重力要大，故B错误；D．往上提水时，因为有石头帮忙，人的力气比水和桶的总重力小，故D正确。
故选D。
【点睛】此题主要考查了对简单机械的认识，要掌握杠杆的要素。
11．如图所示，杠杆恰好处于水平平衡状态，若在B处下方再挂一个钩码，若要使杠杆在水平位置再次平衡，下列可行的操作是______。
（选填字母）A．减少一个悬挂在A处的钩码B．增加一个悬挂在A处的钩码C．将悬挂在A处的钩码向左移动一格D．将悬挂A处的钩码向右移动一格【答案】C【解析】【分析】【详解】假设一个钩码重力为G，杠杆一格为l，杠杆平衡时⨯=⨯=32236G l G l Gl若在B处下方再挂一个钩码，则右边为339⨯=G l GlA．减少一个悬挂在A处的钩码，则左边为⨯=G l Gl224左边小于右边，杠杆不能平衡，故A项不符合题意；B．增加一个悬挂在A处的钩码，则左边为⨯=G l Gl428左边小于右边，杠杆不能平衡，故B项不符合题意；C．将悬挂在A处的钩码向左移动一格，则左边为G l Gl⨯=339左边等于右边，杠杆能再次平衡，故C项符合题意；D．将悬挂A处的钩码向右移动一格，则左边为G l Gl⨯=313左边小于右边，杠杆能再次平衡，故D项不符合题意。
故选C。
12．身高相同的兄弟二人用一根重力不计的均匀扁担抬起一个900N的重物．已知扁担长为1.8m，重物悬挂点与哥哥的肩之间的距离OA=0.8m，如图所示．则A ．以哥哥的肩A 为支点，可计算出弟弟承担的压力为400NB ．以O 为支点，可计算出兄弟二人承担的压力之比为4:9C ．以O 为支点，可计算出兄弟二人承担的压力之比为9:5D ．以弟弟的肩B 为支点，可计算出哥哥承担的压力为600N【答案】A【解析】【分析】【详解】A ．设哥哥承担的压力为F A ，弟弟承担的压力为FB ，以哥哥的肩A 为支点，由杠杆平衡条件可得：B F AB G OA ⨯=⨯， 9000.84001.8B G OA N m F N AB m⨯⨯===， A 选项正确； BC ．因为支点是固定点，杠杆能绕支点转动，图中的O 不符合支点的特点，B 、C 选项错误，不符合题意．D ．以弟弟的肩B 为支点，由杠杆平衡条件可得：A F AB G OB ⨯=⨯,900N 1.0m =500N 1.8mA G OB F AB ⨯⨯==， D 选项错误，不符合题意；13．如图，用橇棒撬起石块并保持平衡，下列说法正确的是( )A ．动力对橇棒的转动效果小于阻力对橇棒的转动效果B ．手在A 点竖直向下施力时，撬棒是个省力杠杆C ．手在A 点向不同方向施力时，力的大小都相等D ．手分别在A 、B 两点沿竖直向下方向施力时，在B 点比在A 点费力【答案】B【解析】【分析】【详解】A ．因用撬棒撬起石块并保持平衡，根据杠杆的平衡条件，动力乘动力臂等于阻力乘阻力臂。
