80开关 带图示
QBZ-80N开关原理详解

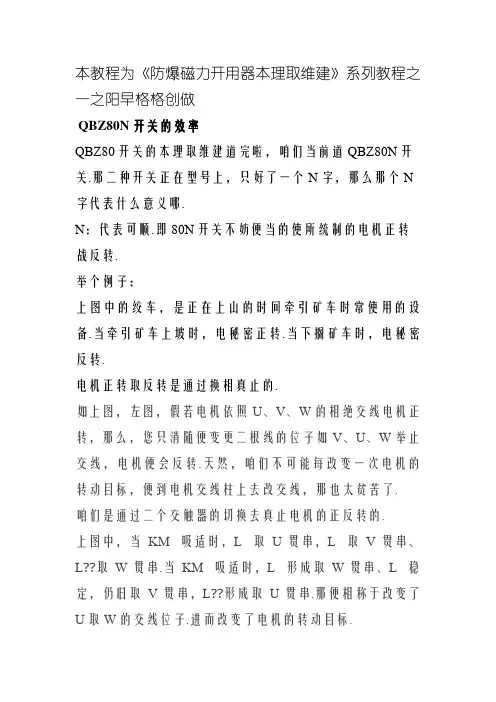

本教程为《防爆磁力开用器本理取维建》系列教程之一之阳早格格创做QBZ80N 开关的效率QBZ80开关的本理取维建道完啦，咱们当前道QBZ80N开关.那二种开关正在型号上，只好了一个N字，那么那个N 字代表什么意义哪.N：代表可顺.即80N开关不妨便当的使所统制的电机正转战反转.举个例子：上图中的绞车，是正在上山的时间牵引矿车时常使用的设备.当牵引矿车上坡时，电秘密正转.当下搁矿车时，电秘密反转.电机正转取反转是通过换相真止的.如上图，左图，假若电机依照U、V、W的相绝交线电机正转，那么，您只消随便变更二根线的位子如V、U、W举止交线，电机便会反转.天然，咱们不可能每改变一次电机的转动目标，便到电机交线柱上去改交线，那也太贫苦了.咱们是通过二个交触器的切换去真止电机的正反转的.上图中，当KM 吸适时，L 取U贯串，L 取V贯串、L??取W贯串.当KM 吸适时，L 形成取W贯串、L 稳定，仍旧取V贯串，L??形成取U贯串.那便相称于改变了U取W的交线位子.进而改变了电机的转动目标.那便是?? N开关的换相本理，他主要应用于统制需要一再改变电机转动目标的设备.对付于不时常改变电机转动目标的设备，当奇我需要改变一下转动目标时，不妨使用??、等开关的断绝换背开关举止换背.第一弛图是QNZ80N开关的本理图，第二弛图是一个开关的本质，第三弛是一个单联统制按钮.主回路中的ZC、FC 交触器换相的本理，上一揭已经道了，那里不再赘述.HK是断绝开关，JDB80电效果概括呵护器取RC阻容呵护等本理皆取前几揭道的80开关的本理是一般的，正在那里也不道了.道道统制电路：第一弛图中，上半部分，是80N开关里里的本理，左下角是近控单联按钮的里里本理图.由于80N开关自己不戴统制统制按钮，所以使用的时间，必须交近控按钮.交线要领如图中的线号所标示的一般，开关的1#取按钮的1# 、2#取2#、3#取3#、4#取4#分别连交.若要电机正背转动，按正背开用按钮，36V电源——JDB综保的4#——3#——开关当天停止按钮TA——8#——ZJ中间继电器线圈——FJ中间继电器常关触面——开关1#线——近控按钮1#线——反背按钮常关面——开用按钮常开面（当前已经按下关合）——近控停止按钮——近控按钮4#——开关自己4#——36V电源另一端，产生回路.中间继电器ZJ吸合.中间继电器ZJ吸合以去，交通正转交触器ZC的线圈回路，ZC吸合，其回路为：36V电源——JDB综保的4#——3#——ZJ中间继电器常开面（当前已经关合）——ZC线圈——36V电源另一端.ZC交触器吸合之后，交通主回路，电机正转.共时ZC 交触器的辅帮常开面也关合了，短交了1#线取2#线，开关自保.其自保回路为：36V电源——JDB综保的4#——3#——开关当天停止按钮TA——8#——ZJ中间继电器线圈——FJ中间继电器常关触面——ZC交触器常开面——开关自己2#线——近控按钮2#线——近控停止按钮——近控按钮4#——开关自己4#——36V电源另一端，产生回路.中间继电器ZJ保护吸合.当需要停止时，按下近控停止按钮或者开关自己的停止按钮，皆可切断统制回路.反转的统制回路，取正转相似，大家不妨自己试着分解一下.80N开关另有一个辨别于其余开关的电路，便是互锁电路.正在正转统制回路中串交的FJ中间继电器的常关面，以及反转统制回路中串交的ZJ中间继电器常关面，便是互锁电路，他们的效率是预防正转战反转的二个交触器共时吸合.正转是，ZJ吸合，串交正在反转统制回路中的ZJ常关面挨开，切断了反转统制回路，是FJ不克不迭吸合.当反转时，FJ吸合，串交正在正转统制回路中的FJ触面挨开，切断了正转统制回路，ZJ不克不迭吸合.为什么要预防正转战反转二个交触器共时吸合哪.果为他们俩共时吸合，会制成短路.咱们瞅下图，当正转战反转交触器共时吸适时，也便是底下的六个触面齐通了，电源X1通过触面1——触面6——电源X3 电源X1取X3不通过所有背载，曲交相通，短路了.本教程为《防爆磁力开用器本理取维建》系列教程之一。
QBZ-80N开关原理详解

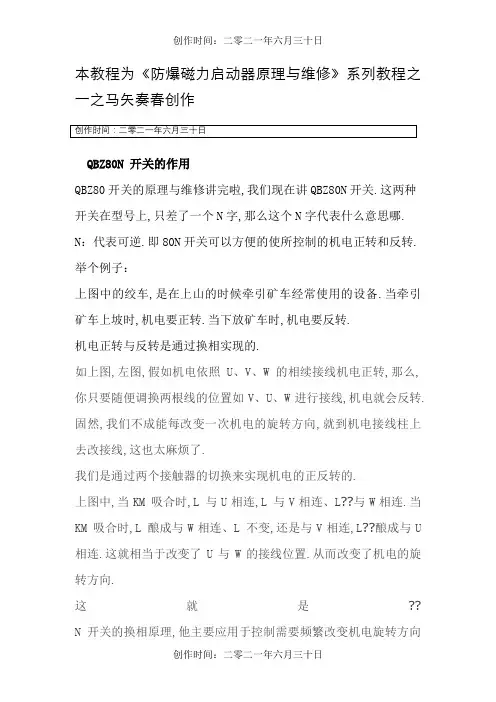

本教程为《防爆磁力启动器原理与维修》系列教程之一之马矢奏春创作QBZ80N 开关的作用QBZ80开关的原理与维修讲完啦,我们现在讲QBZ80N开关.这两种开关在型号上,只差了一个N字,那么这个N字代表什么意思哪.N：代表可逆.即80N开关可以方便的使所控制的机电正转和反转.举个例子：上图中的绞车,是在上山的时候牵引矿车经常使用的设备.当牵引矿车上坡时,机电要正转.当下放矿车时,机电要反转.机电正转与反转是通过换相实现的.如上图,左图,假如机电依照U、V、W的相续接线机电正转,那么,你只要随便调换两根线的位置如V、U、W进行接线,机电就会反转.固然,我们不成能每改变一次机电的旋转方向,就到机电接线柱上去改接线,这也太麻烦了.我们是通过两个接触器的切换来实现机电的正反转的.上图中,当KM 吸合时,L 与U相连,L 与V相连、L??与W相连.当KM 吸合时,L 酿成与W相连、L 不变,还是与V相连,L??酿成与U 相连.这就相当于改变了U与W的接线位置.从而改变了机电的旋转方向.这就是?? N开关的换相原理,他主要应用于控制需要频繁改变机电旋转方向的设备.对不经常改变机电旋转方向的设备,当偶尔需要改变一下旋转方向时,可以使用??、等开关的隔离换向开关进行换向.第一张图是QNZ80N开关的原理图,第二张图是一个开关的本体,第三张是一个双联控制按钮.主回路中的ZC、FC 接触器换相的原理,上一贴已经讲了,这里不再赘述.HK是隔离开关,JDB80电念头综合呵护器与RC阻容呵护等原理都与前几贴讲的80开关的原理是一样的,在这里也不讲了.说说控制电路：第一张图中,上半部份,是80N开关内部的原理,右下角是远控双联按钮的内部原理图.由于80N开关自己不带控制控制按钮,所以使用的时候,必需接远控按钮.接线方法如图中的线号所标示的一样,开关的1#与按钮的1# 、2#与2#、3#与3#、4#与4#分别连接.若要机电正向旋转,按正向启动按钮,36V电源——JDB综保的4#——3#——开关本地停止按钮TA——8#——ZJ中间继电器线圈——FJ中间继电器常闭触点——开关1#线——远控按钮1#线——反向按钮常闭点——启动按钮常开点（现在已经按下闭合）——远控停止按钮——远控按钮4#——开关自己4#——36V电源另一端,形成回路.中间继电器ZJ吸合.中间继电器ZJ吸合以后,接通正转接触器ZC的线圈回路,ZC吸合,其回路为：36V电源——JDB综保的4#——3#——ZJ中间继电器常开点（现在已经闭合）——ZC线圈——36V电源另一端.ZC接触器吸合之后,接通主回路,机电正转.同时ZC接触器的辅助常开点也闭合了,短接了1#线与2#线,开关自保.其自保回路为：36V电源——JDB综保的4#——3#——开关本地停止按钮TA——8#——ZJ中间继电器线圈——FJ中间继电器常闭触点——ZC接触器常开点——开关自身2#线——远控按钮2#线——远控停止按钮——远控按钮4#——开关自己4#——36V电源另一端,形成回路.中间继电器ZJ维持吸合.当需要停止时,按下远控停止按钮或开关自身的停止按钮,都可切断控制回路.反转的控制回路,与正转相似,年夜家可以自己试着分析一下.80N开关还有一个区别于其他开关的电路,就是互锁电路.在正转控制回路中串接的FJ中间继电器的常闭点,以及反转控制回路中串接的ZJ中间继电器常闭点,就是互锁电路,他们的作用是防止正转和反转的两个接触器同时吸合.正转是,ZJ吸合,串接在反转控制回路中的ZJ常闭点翻开,切断了反转控制回路,是FJ不能吸合.当反转时,FJ吸合,串接在正转控制回路中的FJ触点翻开,切断了正转控制回路,ZJ不能吸合.为什么要防止正转和反转两个接触器同时吸合哪.因为他们俩同时吸合,会造成短路.我们看下图,当正转和反转接触器同时吸合时,也就是下面的六个触点全通了,电源X1通过触点1——触点6——电源X3 电源X1与X3没有经过任何负载,直接相通,短路了.本教程为《防爆磁力启动器原理与维修》系列教程之一。
80开关_带图示解读
好了，今天就说这些吧，下次将开始讲80开关的原理……这一节我们介绍QBZ-80、120、225三种（即QBZ-80、QBZ-120、QBZ-225）防爆磁力启动器原理与维修。
因为这三种开关虽然型号不同，但是他们的大致结构及工作原理是相同的，只是他们可以控制的设备容量不同。
QBZ-80最大可以控制额定电流80A的设备、QBZ-120最大可以控制额定电流120A的设备。
就像大人与小孩，虽然他们的力气不一样，大人可以搬起更重的东西，小孩只能搬比较轻的东西。
但是内部器官以及外部特征都是一样的。
首先，说一下型号的含义：QBZ-80/1140(660) 、QBZ-120/660(380) 这是常见的磁力启动器的型号全称，那么这些型号是什么意思哪？我们通过这些型号可以获得哪些信息哪？Q：启动器B：隔爆型Z：真空（是指使用的是真空接触器，而不是整个开关内部是真空的哟！稍后将详细讲解真空接触器）80：额定电流80A （最大可以控制额定电流是80A的设备、120、225等数字是相同的含义）1140（660）：额定电压1140V或660V）（可以控制额定电压是1140V或660V的设备，需要通过调整接线，稍后详解）开关的外部结构及功能上面这张图片，就是常见的80开关，不同厂家生产的开关，可能在外形及内部结构上，稍稍有一点点差别。
但是万变不离其宗，你学完了这个教程，它再变，你也知道怎么回事。
按照图上指示的各部件的名称，我们一一讲解。
1、接线腔：打开这个盖子，你就会看到里面有6个大接线柱和几个小接线柱，六个大接线柱有三个是进电源的，另外三个是接负载的。
几个小接线柱是接远程控制线的。
2、电源进线喇叭口：电源电缆线通过这个喇叭口，进入接线腔内，接在电源接线柱上。
在电源喇嘛口的对面还有一个喇叭口（就是上图中没有标注的那个大喇叭口），他是方便两台开关，进行电源并联时使用的。
如果还有一台开关需要电源，就可以从这台开关的电源接线柱上引出去。
矿用QBZ-80开关
80开关常见的故障有：1、通上电不吸合2、通上电，虽然有吸合的现象。
但是电磁铁吸不动衔铁。
3、启动时，接触器衔铁呈连击状态，吸合不上。
4、吸合以后有较大的嗡嗡(交流)声5、起动后电机稍负重几分钟内停机或无法起动6、吸合与释放动作慢。
7、线圈发烫或烧坏。
这是常见的几种故障。
我们来逐一讲解这些故障的原因及处理方法。
同时也欢迎广大坛友跟帖提供你遇到的已经处理或处理不了的故障现象，我们一起来讨论。
1、通上电，按启动按钮，开关不吸合。
有些故障，其实不是故障。
只是由于使用者的粗心，开关没有设置好。
如果是新安装的开关遇到这情况：（1）、应首先检查远近控开关（2、5号线的钮子开关）位置是否正确，没有钮子开关的，看看2、5号线短接了没有。
（2）、2、9号线连接了没有，是不是都接地了，（3）、电动机综合保护器的试验开关位置是否正确，如果拨到试验位置了，保护器会动作致使无法吸合。
（4）、熔断器有没有松动，由于运输中的颠簸，经常会是熔断器松动，接触不良。
（5）、如果是远控，按钮接线是否正确。
（6）、控制变压器一次侧的电源电压选择位置是否正确。
现在的开关多数都是两种电压。
如1140V 和660V。
如果以上设置全部正确，还是不吸合，我们就按照使用中出现故障的方法来处理，如下。
如果正在使用的过程中，80开关突然不吸合了，我们按照以下步骤来处理：（1）、打开开关腔盖子，首先看看熔断器有没有烧坏或松动，因为熔断器在开关的前面板。
我们要先检查明显处、易损坏的元件，避免盲目乱拆。
检查熔断器是，最好是用万用表测量一下熔断器两个接线端子的通断情况，有的时候，看着熔断芯是好的，但实际上两个接线端子却不通。
熔断芯与熔断器接触不良就会出现这种情况。
（2）、如果熔断器完好，可以将电动机综合保护器的3、4号线短接之后通电试验。
要是吸合了，说明电动机综合保护器坏了。
如果还不吸合，3、4号线暂时不要拆开，按照下面的步骤继续查找。
（3）、停掉隔离开关，用万用表欧姆档测量真空管上部的三相电源是不是有两相是通路的，如果通，说明控制变压器一次侧回路正常。
QBZ-80开关原理图详解

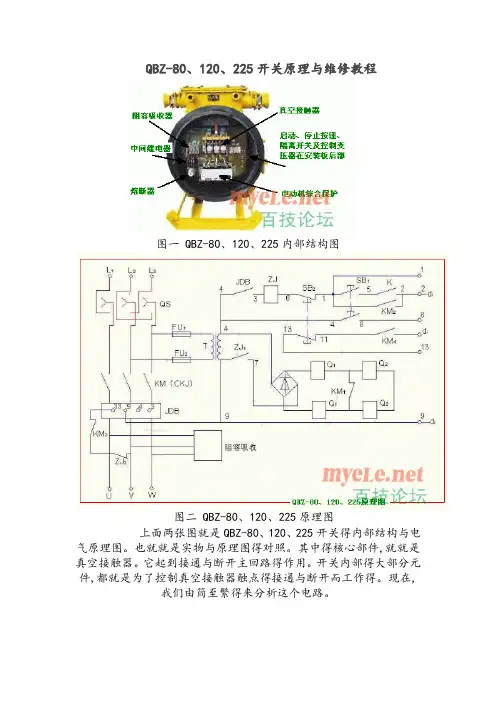

QBZ-80、120、225开关原理与维修教程图一 QBZ-80、120、225内部结构图图二 QBZ-80、120、225原理图上面两张图就是QBZ-80、120、225开关得内部结构与电气原理图。
也就就是实物与原理图得对照。
其中得核心部件,就就是真空接触器。
它起到接通与断开主回路得作用。
开关内部得大部分元件,都就是为了控制真空接触器触点得接通与断开而工作得。
现在,我们由简至繁得来分析这个电路。
图三大家瞧一下上面两个电路。
左边得就是一个真空接触器控制一个电动机,右边就是一个开关控制一盏灯。
原理都就是一样:右边得电路中,开关闭合,灯亮。
断开,灯灭。
左边得电路中,接触器KM得触点闭合,电动机得电旋转。
接触器断开,电动机断电停止旋转。
我们都知道,右边电灯电路中得开关,就是通过手动来控制。
那么左边得真空接触器就是如何工作得哪？再瞧下图:图四图五真空接触器结构图图四得那个白方框,她代表得就是真空接触器得线圈。
线圈实质上就就是一个电磁铁,给电磁铁通上电,电磁铁产生磁力,使真空接触器上得衔铁动作,从而带动真空管内得触点动作(如图五)。
现在,问题又指向了如何给电磁铁线圈通电。
图六图七 QBZ-80开关按钮结构图图六就是一个最简答得让真空接触器吸合得原理图,只要按下按钮SB1,真空接触器就会吸合。
但就是QBZ-80开关里用得按钮不像家里控制灯得开关一样。
QBZ-80开关里得按钮您按下去得时候,按钮上得接通,只要您一松手,按钮就又断开了(如图七)。
那如何才能让接触器长时间吸合哪？图八原理图八很好得解决了这个问题。
对比发现,图八比图七多了一对触点KM。
这对触点就就是图五中得辅助触点,当按下按钮SB1时,线圈得电,衔铁在带动真空管内触点闭合得同时,也带动了辅助触点中得常开点KM闭合。
这就是,即使您松开了按钮,由于辅助触点闭合了,为吸合线圈提供了通路,线圈也会维持吸合。
这时,电流流过得途径如图九中箭头所示。
图九图八中得原理图很好得解决了按钮松开后,吸合线圈断电得问题。
矿用80开关
好了，今天就说这些吧，下次将开始讲80开关的原理……这一节我们介绍QBZ-80、120、225三种（即QBZ-80、QBZ-120、QBZ-225）防爆磁力启动器原理与维修。
因为这三种开关虽然型号不同，但是他们的大致结构及工作原理是相同的，只是他们可以控制的设备容量不同。
QBZ-80最大可以控制额定电流80A的设备、QBZ-120最大可以控制额定电流120A的设备。
就像大人与小孩，虽然他们的力气不一样，大人可以搬起更重的东西，小孩只能搬比较轻的东西。
但是内部器官以及外部特征都是一样的。
首先，说一下型号的含义：QBZ-80/1140(660) 、QBZ-120/660(380) 这是常见的磁力启动器的型号全称，那么这些型号是什么意思哪？我们通过这些型号可以获得哪些信息哪？Q：启动器B：隔爆型Z：真空（是指使用的是真空接触器，而不是整个开关内部是真空的哟！稍后将详细讲解真空接触器）80：额定电流80A （最大可以控制额定电流是80A的设备、120、225等数字是相同的含义）1140（660）：额定电压1140V或660V）（可以控制额定电压是1140V或660V的设备，需要通过调整接线，稍后详解）开关的外部结构及功能上面这张图片，就是常见的80开关，不同厂家生产的开关，可能在外形及内部结构上，稍稍有一点点差别。
但是万变不离其宗，你学完了这个教程，它再变，你也知道怎么回事。
按照图上指示的各部件的名称，我们一一讲解。
1、接线腔：打开这个盖子，你就会看到里面有6个大接线柱和几个小接线柱，六个大接线柱有三个是进电源的，另外三个是接负载的。
几个小接线柱是接远程控制线的。
2、电源进线喇叭口：电源电缆线通过这个喇叭口，进入接线腔内，接在电源接线柱上。
在电源喇嘛口的对面还有一个喇叭口（就是上图中没有标注的那个大喇叭口），他是方便两台开关，进行电源并联时使用的。
如果还有一台开关需要电源，就可以从这台开关的电源接线柱上引出去。
QBZ-80系列开关解析
开关内部结构
原理图中的元件
QS：隔离换向开关 FU：熔断器，就是常说的保险丝 KM：真空接触器主触点 KM2：真空接触器辅助触点 红色方框内：真空接触器的吸合线圈 ZJ：中间继电器吸合线圈 ZJ1：中间继电器的触点
接线腔内部结构
上面这张图，是QBZ开关的接线室内接线装置的布置图。X1、X2、X3是电源接 线柱。D1、D2、D3是负荷接线柱。中间的小的1-9和di 是控制线接线柱。 使用时，我们将电源电缆通过喇叭口引入接线室内，然后将3根芯线接到电源接 线柱上。煤矿电缆一般都是3+1的四芯电缆线。即三根电源导线和一个接地导线。 接地导线接在接线室中的接地接线柱上（在上图中没有画出接地接线柱）。 D1、D2、D3接线柱使用电缆与被控制设备的电机接线柱连接后。主电路我们 就接完了。 控制电路的连接就是图中1、2、8、13、9、di 接线柱的连接。如果是本地控制 （就是使用开关本身的启动和控制按钮控制），将2号和9号接线柱相连后，再与接 线室内的接地接线柱连接就可以了。
隔离开关的作用
隔离开关手把：隔离开关手把通过转轴，连接到开关内部的隔 离开关机构上，对隔离开关进行操作。隔离开关是本开关的总 电源，断开隔离开关之后，除了电源接线柱至隔离开关电源侧 有电外，其余元件的电源都被断开。 注意：隔离开关在从合闸位置旋转到“分闸”的过程中，要按 住停止按钮，否则你是扳不动隔离开关的。这是开关“五防” 功能里的其中一种，作用是防止带负荷分离隔离开关。所以， 当你扳隔离开关扳不动的时候，一定要看看是不是忘了按停止 按钮，或者是没有按到位 。 隔离开关的作用：是在电气设备检修时，提供一个电气间隔， 并且是一个明显可见的断开点，用以保障维护人员的人身安全。 QBZ防爆开关的隔离开关除了具有断开电源的作用外，还具有 换向的作用，就是拥有“正转”和“反转”两个位置。如果设 备的电机原来是正转的，你只需要将隔离开关打到“反转”的 位置。就可以改变电动机的旋转方向。
80开关的工作原理-及原理图
80开关的工作原理QA近CC 3C 4C 2C 1C线圈2线圈4线圈3线圈1D4D3D2D1近接触器80开关电路图X 3X 2X 1远TA远QA TA 近远D 3D 2D 1RC电动机综合保护器TB RDGK一、起动前的准备工作：A ：使用本体按扭起动，首先将本体上的远近扭子开关打在近控位，然后把接线腔的2线、9线分别接地。
B ：使用远方控制时，将本体上的远近扭子开关打在远控位，拆除接线腔内的2线与地的连接。
9线保持接地。
二、工作原理：闭合隔离开关GK ，控变TB 经保险RD 获得电源，二次36V 输出，电动机综合保护器得电，33线对电路作绝缘检测，若无漏 电4、3接点闭合。
允许开关起动。
1、近控时起动过程：按下起动按扭近QA 后，接触器线圈1、线圈3得直流电吸合。
回路如下：TB —4—保护器（4、3）—D1—线圈1—C1—线圈3—D4—6—近TA —近QA —近—2—地—地—9—TB 。
接触器触点C 闭合，开关起动。
C1打开（把线圈2、线圈4接入控制回路），C2闭合（当远QA断开时作控制通路），C3断开（切断绝缘检测电路与主回路的连接，防止高压进入保护电路），C4闭合（允许联锁开关起动）。
2、自保、维持过程：开关起动后自保接点C2的闭合、大电流起动接点C1的打开，开关处于自保和小电流维持吸合状态。
[回路：TB—4—保护器（4、3）—D1—线圈1—线圈2—线圈4—线圈3—D4—6—近TA—C2—2—地—地—9—TB]。
3、停止：需要停止时，按下近TA切断控制回路电流通路即可。
[C1、C3闭合，C2、C4打开，做好下次起动准备]。
提示远控起动时：按下远QA回路如下：TB—4 —保护器（4、3）—D1—线圈1—C1—线圈3—6—近TA—1（此时远、近选择在远的位置）—远QA—远TA—地—地—9—TB远控自保、维持过程：回路：TB—4—保护器（4、3）—D1—线圈1—线圈2—线圈4—线圈3—D4—近TA—C2—2—TA—地—地—9—TB。
电工基础之80开关
静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失， 衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静 触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的 导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样 来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开 触点”；处于接通状态的静触点称为“常闭触点”。
27
用于接触器的E形铁心的功能
28
接触器的原理结构图
29
交流接触器
（a）CJ10系列接 触器 （b）CJX1系 列接触器 （c） CJX1N系列机械联 锁接触（d）交流 接触器的外形结构 说明 （e）(f)接 触器内部结构
30
• 接触器结构：由电磁系统、触头系统、灭弧装置、 复位弹簧等几部分构成。
33
接触器的图形符号和文字符号
34
80D中间继电器
• 国内表达继电器的符号和触点方法 ：
•
继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画
两个并列的长方框。同时在长方框内或长方框旁标上继电器的文字符号“J”。
继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法
较为直观。另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路
中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组
编上号码，以示区别。继电器的触点有下面几种基本形式：
• A.动合型：H型；线圈不通电时两触点是断开的，通电后，两个触点就闭合。以 合字的拼音字头“H”表示。
• B.动断型：D型；线圈不通电时两触点是闭合的，通电后两个触点就断开。用断 字的拼音字头“D”表示。
• 当电磁线圈接受指令信号得电后，铁心被磁化为电磁铁， 产生电磁吸力，当克服弹簧的反弹力时使动铁心吸合，带 动触头动作，即常闭触头分开、常开触头闭合；当线圈失 电后，电磁铁失磁，电磁吸力消失，在弹簧的作用下触头 复位。
QBZ80系列开关
QBZ80系列开关
QBZ80系列开关
QS：隔离换向开关 FU：熔断器，就是常说的保险丝 KM：真空接触器主触点 KM2：真空接触器辅助触点 红色方框内：真空接触器的吸合线圈 ZJ：中间继电器吸合线圈 ZJ1：中间继电器的触点
QBZ80系列开关
上面这张图，是QBZ开关的接线室内接线装置的布置图。X1、X2、X3是电源接 线柱。D1、D2、D3是负荷接线柱。中间的小的1-9和di 是控制线接线柱。
1140（660）：额定电压1140V或660V
QBZ80系列开关
QBZ80系列开关
密封胶圈
QBZ80系列开关
隔爆外壳应清洁，完整无损，并有清晰的防爆标志， 有下列情况之一者即为失爆。 （1）外壳有裂纹，开焊，严重变形的为失爆。（注严 重变形指变形长度超过50mm，同时深度凸凹深度超过 5mm者） (2)防爆壳内外有锈皮脱落（锈皮厚度达到0.2mm）为 失爆。 (3)隔爆室的观察窗口的透明板松动，破裂或使用普通 玻璃的为失爆。 (4)隔爆设备隔爆腔之间严禁直接贯通，去掉防爆设备 接线盒内隔爆绝缘座为失爆。 (5)开关铭牌、煤安标志、防爆标志及各个按钮说明应 齐全，否则为不完好。
QBZ80系列开关
准备一区
QBZ80系列开关
1、开关型号的含义 2、开关外部结构及完好标准 3、开关内部结构 5、开关工作原理 6、开关故障及维修
QBZ80系列开关
QBZ-80/1140(660)
Q： 启动器
ห้องสมุดไป่ตู้
B： 隔爆型
Z： 真 空
指使用的是真空接触器
80： 额定电流80A 最大可以控制额定电流是80A的设备
QBZ80系列开关
1、闭锁装置不全，变形损坏起不到闭锁作用的为失爆。 2、接地螺丝、弹垫、平垫、接地线完整齐全。使用多股 铜线时截面积不小于25平方毫米，无断丝现象，接地标志 明显，使用镀锌扁铁和镀锌铁线时，截面积不小于50平方 毫米，且无锈蚀。 a、接局部接地极的接地母线使用镀锌扁铁，其截面积 应不小于100平方毫米，厚度不小于4毫米。 b、局部接地极使用直径不小于35毫米，长度不小于 1.5米的镀锌钢管，管上应至少钻20个直径不小于5毫米的 透眼，且垂直埋入潮湿的地板或水沟内。
QBZ-80开关原理详解、故障排除
上一贴我们讲了80开关的最基本的电路。
也就是去除所有的附件电路后的本地控制。
这样贴我们讲一下远程控制电路，他是附加电路的一部分。
一个开关要想有较多的功能，就必须在基本的电路上添加其它线路。
弄清楚了基本的电路之后，就比较好理解附加电路的功能了。
有时候，80开关多安放的位置，并不适合操作者操作。
为了方便操作，我们外接一个控制按钮放在操作者附近。
这就是远程控制。
下图是远程控制原理图：图 15 80开关远控接线图图 16图15与上一贴的图13比较一下，其主要区别就是方框中标出的部分，多了一个1号线和一个开挂K。
他们两个就是为远程控制而设置的。
在图13中，我们把开关K用蓝线短接了，并擦除了1号线，同时将2号线和9号线也用蓝线短接了。
主要是便于分析。
在实际使用中，近控的时（即使用开关本身的按钮控制），是把开关K打到合的位置，2号线和9号线分别接地（开关外壳）或者用导线相连后再接地。
也就等效于图13中用蓝线短接了。
图15中，红色框中是远控按钮（实物如图16）， 3根蓝线线为连接线远控时：开关K打到分的位置，这样就切断了开关本身的启动按钮回路，防止别人误操作。
开关的1、2、9号线分别与远控按钮的1、2、9号线相连。
如图15。
其控制回路为：按下远程启动按钮：36V电源4端——ZJ线圈——本机停止按钮SB2——SB1——1#线——远控启动按钮SB2——远控停止按钮SB1——9#端子至电源另一端。
线圈ZJ得电吸合。
使中间继电器的触点闭合，从而使真空接触的的线圈的电。
其线圈回路为：36V 电源4端——真空接触器线圈——ZJ1——电源另一端9#。
真空接触器吸合后，带动主触点和辅助触点KM2闭合。
松开远程启动按钮SB1后，由于KM2已经闭合，为中间继电器的线圈ZJ维持吸合提供了回路，其回路为：36V电源4端——ZJ线圈——本机停止按钮SB2——KM2——2#线——远程停止按钮SB1——9#端子至电源另一端。
当需要停止时，按下远程或本机的任何一个停止按钮，都可以断开了中间继电器吸合线圈ZJ的回路，ZJ释放，中间继电器触点ZJ1断开，切断了真空接触器线圈的回路。
QBZ-80N开关原理详解
QBZ-80N 开关的作用QBZ-80开关的原理与维修讲完啦，我们现在讲QBZ-80N开关。
这两种开关在型号上，只差了一个N字，那么这个N字代表什么意思哪。
N：代表可逆。
即80N开关可以方便的使所控制的电机正转和反转。
举个例子：上图中的绞车，是在上山的时候牵引矿车常用的设备。
当牵引矿车上坡时，电机要正转。
当下放矿车时，电机要反转。
电机正转与反转是通过换相实现的。
如上图，左图，假如电机按照U、V、W的相续接线电机正转，那么，你只要随便调换两根线的位置如V、U、W进行接线，电机就会反转。
当然，我们不可能每改变一次电机的旋转方向，就到电机接线柱上去改接线，这也太麻烦了。
我们是通过两个接触器的切换来实现电机的正反转的。
上图中，当KM1吸合时，L1与U相连，L2与V相连、L3与W相连。
当KM2吸合时，L1变为与W相连、L2不变，还是与V相连，L3变为与U相连。
这就相当于改变了U与W的接线位置。
从而改变了电机的旋转方向。
这就是80N开关的换相原理，他主要应用于控制需要频繁改变电机旋转方向的设备。
对于不经常改变电机旋转方向的设备，当偶尔需要改变一下旋转方向时，可以使用80、120等开关的隔离换向开关进行换向。
QBZ-80N开关原理在上一贴，我们讲了QBZ-80N开关主电路换相的原理：/forum.php?mod=viewthread&tid=11265&fromuid=1这一贴，我们来讲控制电路：第一张图是QNZ-80N开关的原理图，第二张图是一个开关的本体，第三张是一个双联控制按钮。
主回路中的ZC、FC 接触器换相的原理，上一贴已经讲了，这里不再赘述。
HK是隔离开关，JDB-80电动机综合保护器与RC阻容保护等原理都与前几贴讲的80开关的原理是一样的，在这里也不讲了。
说说控制电路：第一张图中，上半部分，是80N开关内部的原理，右下角是远控双联按钮的内部原理图。
由于80N开关本身不带控制控制按钮，所以使用的时候，必须接远控按钮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
好了，今天就说这些吧，下次将开始讲80开关的原理……这一节我们介绍QBZ-80、120、225三种（即QBZ-80、QBZ-120、QBZ-225）防爆磁力启动器原理与维修。
因为这三种开关虽然型号不同，但是他们的大致结构及工作原理是相同的，只是他们可以控制的设备容量不同。
QBZ-80最大可以控制额定电流80A的设备、QBZ-120最大可以控制额定电流120A的设备。
就像大人与小孩，虽然他们的力气不一样，大人可以搬起更重的东西，小孩只能搬比较轻的东西。
但是内部器官以及外部特征都是一样的。
首先，说一下型号的含义：QBZ-80/1140(660) 、 QBZ-120/660(380) 这是常见的磁力启动器的型号全称，那么这些型号是什么意思哪？我们通过这些型号可以获得哪些信息哪？Q：启动器B：隔爆型Z：真空（是指使用的是真空接触器，而不是整个开关内部是真空的哟！稍后将详细讲解真空接触器）80：额定电流80A （最大可以控制额定电流是80A的设备、120、225等数字是相同的含义）1140（660）：额定电压1140V或660V）（可以控制额定电压是1140V或660V的设备，需要通过调整接线，稍后详解）开关的外部结构及功能上面这张图片，就是常见的80开关，不同厂家生产的开关，可能在外形及内部结构上，稍稍有一点点差别。
但是万变不离其宗，你学完了这个教程，它再变，你也知道怎么回事。
按照图上指示的各部件的名称，我们一一讲解。
1、接线腔：打开这个盖子，你就会看到里面有6个大接线柱和几个小接线柱，六个大接线柱有三个是进电源的，另外三个是接负载的。
几个小接线柱是接远程控制线的。
2、电源进线喇叭口：电源电缆线通过这个喇叭口，进入接线腔内，接在电源接线柱上。
在电源喇嘛口的对面还有一个喇叭口（就是上图中没有标注的那个大喇叭口），他是方便两台开关，进行电源并联时使用的。
如果还有一台开关需要电源，就可以从这台开关的电源接线柱上引出去。
3、负载线喇叭口：通过这个喇叭口，将开关腔内的负载接线柱与电机接线柱4、远程控制线喇叭口：接远程控制按钮或两台开关联机时通过此喇叭口与开关内的小接线柱连接喇叭口结构：喇叭口内有密封胶圈、金属挡环和挡板。
当接电缆线时，去掉金属挡板，将电缆从外喇叭口、金属挡环、密封橡胶圈中间的孔里穿过去，然后将外喇叭口通过螺栓与开关外壳连接（如上图中喇叭口的状态）。
在外喇叭口上，还有一个压板，将电缆压紧，防止电缆受外力松动。
密封胶圈图5、机械闭锁装置：本装置的作用是防止带电打开防爆开关的盖子。
那根带丝的长螺栓，只有两个位置，一是向外旋出，插进开关外壳的豁口内，这时开关的盖子不能旋转，打不开。
隔离开关可以旋转，送电。
当要打开开关盖的时候，就必须将隔离开手把旋转到停的位置，使手把上的豁口对准机械闭锁装置螺栓，将螺栓旋入手把上的豁口内。
这样才能打开盖子。
从而做到开盖必须停电。
6、煤安标志：凡是煤矿井下使用的电器设备，都需要有此标志。
（扩展阅读：煤矿安全标志申请细则）7、橇型底座：橇型底座可以方便防爆开关在井下搬运。
短距离移动，方便拖动，就像雪橇一样。
8、隔离开关手把：隔离开关手把通过转轴，连接到开关内部的隔离开关机构上，对隔离开关进行操作。
隔离开关是本开关的总电源，断开隔离开关之后，除了电源接线柱至隔离开关电源侧有电外，其余元件的电源都被断开。
隔离开关的作用：是在电气设备检修时，提供一个电气间隔，并且是一个明显可见的断开点，用以保障维护人员的人身安全。
扩展阅读：什么是隔离开关，有什么作用！9、启动按钮：送上隔离开关，按启动按钮就可以启动开关。
10、停止按钮：按一下，就可以停掉开关。
上一贴，我们介绍了QBZ-80、120、225防爆磁力启动器的外部结构及功能，各位对QBZ系列的开关也有了一定的认识，那么，这一贴。
我们介绍这种开关的安装与使用。
只有知道了如何使用它，才能谈如何维修。
QBZ-80、120、225防爆磁力启动器安装与使用上面这张图，是QBZ开关的接线室内接线装置的布置图。
X1、X2、X3是电源接线柱。
D1、D2、D3是负荷接线柱。
中间的小的1-9和di 是控制线接线柱。
使用时，我们将电源电缆通过喇叭口引入接线室内，然后将3根芯线接到电源接线柱上。
煤矿电缆一般都是3+1的四芯电缆线。
即三根电源导线和一个接地导线。
接地导线接在接线室中的接地接线柱上（在上图中没有画出接地接线柱）。
D1、D2、D3接线柱使用电缆与被控制设备的电机接线柱连接后。
主电路我们就接完了。
控制电路的连接就是图中1、2、8、13、9、di 接线柱的连接。
如果是本地控制（就是使用开关本身的启动和控制按钮控制），将2号和9号接线柱相连后，再与接线室内的接地接线柱连接就可以了。
连接好电源线和负载线之后，首先从上一级开关的馈电开关给QBZ开关送上电，然后将QBZ开关的隔离开关打到“正传”或“反转”的位置，（如下图）在按下启动按钮，被控制的设备就可工作了。
停止的时候，停止的时候，只需要按下停止按钮，本控制的设备就可以停止工作。
在设备长时间不使用，或进行设备检修时，要将隔离开关旋转到“分闸”位置。
注意：隔离开关在从合闸位置旋转到“分闸”的过程中，要按住停止按钮，否则你是扳不动隔离开关的。
这是开关“五防”功能里的其中一种，作用是防止带负荷分离隔离开关。
所以，当你扳隔离开关扳不动的时候，一定要看看是不是忘了按停止按钮，或者是没有按到位。
QBZ防爆开关的隔离开关除了具有断开电源的作用外，还具有换向的作用，就是拥有“正转”和“反转”两个位置。
如果设备的电机原来是正转的，你只需要将隔离开关打到“反转”的位置。
就可以改变电动机的旋转方向。
原理将在以后介绍。
以上是防爆开关大致的使用过程。
但是在使用之前千万别忘了检查开关是否完好，以及电缆的接线是否负荷要求，下面说一下关于防爆开关完好的标准。
防爆开关完好标准1、隔爆外壳隔爆外壳应清洁，完整无损，并有清晰的防爆标志，有下列情况之一者即为失爆。
（1）外壳有裂纹，开焊，严重变形的为失爆。
（注严重变形指变形长度超过50mm，同时深度凸凹深度超过5mm者）(2)防爆壳内外有锈皮脱落（锈皮厚度达到0.2mm）为失爆。
(3)隔爆室的观察窗口的透明板松动，破裂或使用普通玻璃的为失爆。
(4)隔爆设备隔爆腔之间严禁直接贯通，去掉防爆设备接线盒内隔爆绝缘座为失爆。
(5)开关铭牌、煤安标志、防爆标志及各个按钮说明应齐全，否则为不完好。
2、用螺丝固定的隔爆面，有下列情况之一者为失爆：(1) 缺螺丝或弹簧垫圈者；(2) 弹簧垫圈未压平或螺丝松动；(3) 螺丝或螺孔滑扣者，但换同径长螺丝加螺母紧固者除外。
（4）弹簧垫的规格须与螺丝相适应，偶而出现个别弹簧垫断裂或失去弹性时，检查该处防爆间隙，若不超限，更换合格弹簧垫圈后不为失爆，也不影响完好。
（5）螺丝头大小一致，弹垫厚薄均匀，螺丝伸出防爆面1—3扣。
（6）螺丝松开之后，弹垫上下错口，无间隙；螺丝压紧之后，弹垫错口对严，无间隙。
否则应更换弹垫。
3、防爆结合面间隙不大于0.5mm；4、闭锁装置不全，变形损坏起不到闭锁作用的为失爆。
5、密封圈内径与电缆外径差应小于1mm，电缆与密封圈之间不得包扎其他物体否则为失爆。
密封圈必须完好无损、不得割开使用。
6、密封圈的宽度不小于电缆外径的0.7倍，且不小于10mm。
7、密封圈的厚度不小于电缆外径的0.3倍，（70平方毫米电缆除外），但必须大于4mm。
8、电缆应压接紧固，电缆不得压偏，不得超过电缆直径的10%。
9、不用的接线嘴要分别用密封圈和档板、金属圈依次装入压紧，否则为失爆。
10、档板、金属圈外径与进线装置内径之差应不大于2毫米，挡板和金属圈直径大于110毫米时，厚度不小于3毫米，直径小于110毫米时，厚度不小于2毫米。
11、接地螺丝、弹垫、平垫、接地线完整齐全。
使用多股铜线时截面积不小于25平方毫米，无断丝现象，接地标志明显，使用镀锌扁铁和镀锌铁线时，截面积不小于50平方毫米，且无锈蚀。
a、接局部接地极的接地母线使用镀锌扁铁，其截面积应不小于100平方毫米，厚度不小于4毫米。
b、局部接地极使用直径不小于35毫米，长度不小于1.5米的镀锌钢管，管上应至少钻20个直径不小于5毫米的透眼，且垂直埋入潮湿的地板或水沟内。
12、线嘴压紧要有余量，余量不小于1毫米，否则为失爆。
线嘴应平行压紧。
13、喇叭嘴外部缺损，且不影响防爆性能者为不完好。
14、隔爆面不得锈蚀，否则属于失爆。
15、隔爆面上不允许有油漆和杂物，否则为失爆。
16、隔爆面应涂以适量的凡士林等合格的防锈油（如医用凡士林油）或磷化（磷化后也可涂凡士林油），如无防锈油或磷化面脱落均为失爆。
17、接线应整齐（不扭弯）紧固、导电良好、无毛刺。
卡爪或平垫圈弹簧垫双帽齐全（使用线鼻子可不用平垫圈）。
接线后，卡爪或平垫圈不压绝缘胶皮，芯线祼露距卡爪或平垫圈不大于1毫米。
18、接线室接线长度应适宜，以松开线嘴卡兰拉动电缆后，三相火线拉紧或松脱时地线不掉为宜。
19、接线室（腔）应保持干净，无杂物和水珠。
20、电缆深入器壁为5---15毫米，小于5毫米为失爆，大于15毫米为不完好。
21、螺旋式喇叭嘴最少齿合扣数不得低于6扣，拧紧程度一般用单手用力拧不动为合格，否则为失爆。
22、螺旋式喇叭嘴外部最少留1扣。
23、螺旋式接线嘴如上金属圈时应装在档板外面，否则也属失爆。
激动人心的时刻终于到来了，我想，很多的朋友可能更想了解矿用开关的内部结构及原理，但是我们的教程要一点的一点的讲。
今天终于讲到这里了，让各位久等了。
要想学习开关的原理，当然要学会看开关的原理图。
所以一些基本的看图知识还是要有的，不知道你会不会。
我们还是讲讲吧。
一篇教程，不可能适合所有的人，我们尽量以入门者为讲解对象。
如果你高手，请略过此贴。
如何看原理图其实，电路图就是人们为了研究和工程的需要，用国家标准化的符号来代替实际元件而绘制的一种表示各元器件组成的图形。
我们常用的电路图有原理图：他是为了分析电器设备的工作原理而绘制的一种图形，原理图中元件的位置，不一定按照元件的实际位置画，外形也不一定与实际元件相似，他的绘制，一切从方便分析工作原理出发。
通过电路图可以详细的知道他的工作原理。
接线图：他是表示各元件之间电器线路连接的图形。
每个元件各个接线端子与其它元件所连接的导线，都在接线图中表示出来，方便安装与维修。
下面我们具体讲一下原理图：如下图我们用符号代表灯泡用符号代表开关用符号代表电池用符号代表导线从而就可以知道他们的实物连接关系如下：当然，实际中的电灯和开关也可以是这样的所以，你在了解了各种符号代表的是什么元件之后，基本上就可以看懂简单的原理图了。
要看懂更多的电路图，除了要多看图，多画图外，还要结合原理图本身的说明（一般的开关的说明书，都会介绍一下大体的工作原理）。
