隧道工程管棚超前支护技术
隧道管棚超前支护
长螺旋跟管钻进
管棚钻孔轨迹控制方法
管棚钢管钻孔一旦出现孔斜或超出设计允许 偏差,会妨碍邻近钢管的钻设,造成洞体形状参差 不齐,支护效果不好等结果;若钢管下沉到一定程 度,开挖时还需要切除,造成间隔增大,易坍塌。 为此,钻进时可采取中压给进、中等转速、中等循 环液量钻进;钻孔平面误差径向应控制在20cm内, 角度误差小于1°以免因孔径过大而造成管棚钢管偏 斜和向下弯曲。在实际施工中水平钻孔弯曲一般较 难避免,因此除提高管棚定位精度外,可再给以适 当的上抬量(根据现场地质情况定),以补偿部分钻 孔下垂量。
管棚钢管环向间距的确定
管棚钢管直径范围一般为φ 70-180mm,我们 可将管棚支护按管径分类为小管棚、中管棚、大管 棚。小管棚管径一般在φ 32~50mm范围内,多采用管 径为φ 42mm的钢管,管长以3.5-5m为宜,环向间距 一般取0.3-0.4m,水平搭接长度1-1.5m。中管棚管 径一般在φ 50-φ 89mm范围内,管长一般不超过20m, 环向间距一般取0.3-0.4m,水平搭接长度1-2m。大 管 棚 一 般 可 选 用 φ 89-φ 159mm 的 钢 管 , 常 用 管 径 φ 108mm,管长以不超过40m为宜,钢管一般分节长 4m或6m,以丝扣连接,丝扣长不小于150mm,环向间 距一般不大于3-5倍管径为宜。
管棚钢管环向间距的确定
常规的沿隧道开挖轮廓线等间距设置 管棚的方法是不科学的,应针对不同情况合 理设计。钢拱架布置间距根据塌方体的松散 与开挖难易程度及施工效果,可在40-80cm范 围内调整选择,特殊情况下需加密。根据对 工程实例的地质条件、工程断面尺寸、埋深 等影响因素的总结和对比分析,得出以下经 验结论,可用于地下工程支护的施工依据:
隧道超前大管棚施工技术交底
单位工程名称金保岭隧道工程分部工程名称超前大管棚工程
1、工程概况
本隧道位于合益路,双线隧道,左道k1+342〜+834,右道k1+320〜+805.左道长 492m,右道长485m。隧道最大埋深约45m。设计为拱部150°范围内采用大管棚超前支护; 大管棚施工作业先施作导向墙,导向墙中安设孔口管,孔口管定位准确,再钻孔安设大管棚。大管棚具体施工交底如下:2、施工参数
(一)大管棚设计参数(详细参数及要求参考施-隧-606图)
①导管规格:外径108mm,壁厚6mm热轧无缝钢管;
②管距:环向间距30cm,每洞口环向共73根;
③倾角:外插角2°〜5°为宜,可根据实际情况作调整;
④注浆材料:1:1水泥砂浆,要求浆液强度等级不小于M10;
⑤设置范围:拱部150°范围;
⑥导管长度:32.5m。
(二)其它
①导向架:钢筋混凝土套拱;
②导向管:“127mm无缝钢管,壁厚6mm,每根L=2.0m,安装倾角为2°〜5°;管与管环向间距为30cm;
③导向墙:截面尺寸0.5mX2m,纵向长度为2m,厚度为0.5m,C25混凝土浇注,导向墙基础需置于稳定基础或具有足够的承载力;导向墙基础需嵌入管棚作业平台不小于
0.5m。
大管棚布置图
单位工程名称I 金保岭隧道工程I分部工程名称I超前大管棚工程
3、施工工艺流程
前期准备(测量放线和场地平整)
厂一
管棚施工作.业平台或操作间I ___________
卜二一钢筋加工
砼生产I -------- N套拱(洞内时工作室)一
_____________ 导向架 ____________
超前支护施工技术方案
隧道超前支护施工方案
一、施工准备
1、导线控制点、水平基点已布设,轴线放样和标高测量满足施工要求.
2、供电、供水、供风及排水等辅助作业能满足施工需要.
3、对施工队伍进行技术交底.
4、根据现场施工组织情况,在施工前将所需材料提前运送至现场,所有进场材料均应经过实验室检验,并满足招投标文件对原材料各项指标地要求.
二、施工方案
本隧道超前支护措施设以下三种:Φ108大管棚:隧道洞口段V级围岩,长度30m;Φ42超前小导管:V级围岩,每环长度4.5m;Ф22超前药卷锚杆:Ⅳ级围岩,每环长度4.5m.
1、超前大管棚
施工顺序:施作砼套拱→钻机就位→钻孔→扫孔→插入钢管→孔口密封处理→喷砼封闭→管棚钢管注浆→开挖及支护→进入开挖支护循环
1.1 大管棚参数
1.1.1 钢管规格:Φ108×6mm无缝钢管;
1.1.2 钢管环向间距:40cm;
1.1.3 管棚分段安装,每段长4~6M, 两段之间丝扣连接;
1.1.4 导管上钻注浆孔,呈梅花型布置,导管尾部留有不钻孔地止浆段3.0M;
1.1.5 钻孔地外插角:2度;
1.1.6 注浆材料:采用M20水泥砂浆,注浆压力为1~2Mpa;
1.1.7 与管棚配合使用地钢架采用三榀Ⅰ18型钢钢拱架,间距80cm;
1.2 大管棚施工工艺
超前大管棚施工工艺流程见下图“超前大管棚施工工艺流程图”.
超前大管棚施工工艺流程图
1.3 套拱施工
待洞口边仰披开挖,支护到明洞初砌外轮廓线时,预留核心土,测量人员在坡面
上定出中线拱顶高度,套拱位置线,横向十字线,然后开挖两侧套拱位置地土体,边开挖边支护至边墙底高度以后,浆砌套拱基础,施做完后在明暗洞交界处架立三榀Ⅰ18型钢钢拱架,间距80cm,每榀钢架用拉杆拉紧,防止倾倒,必要时在拱顶拱腰坡面上两侧打锚杆,将最前面一榀拱架焊在锚杆上拉紧,套拱在明洞外廓线以外,紧贴掌子面施作.在钢支撑上以设计大管棚间距安装Φ127mm,长2m地孔口导向钢管,必须用仪器仔细精确无误地检查其中线,方面与水平,确保导向良好,与管棚位置方向一至,用水泥纸或其他东西将孔口管封堵,防止浆液流入将孔口管堵塞,人工立模挡头板用钢筋拉杆拉紧,外模用铁线拉在衬砌拱架上,拱腰以下要用斜掌支于侧面上,完后浇注60cm厚地C25砼包裹钢支撑和导向管.套拱完成后,喷射C20砼10cm厚封闭周围仰坡面,作为注浆时地止浆墙.见下图“管棚套拱安装图”.
自进式管棚超前支护施工技术

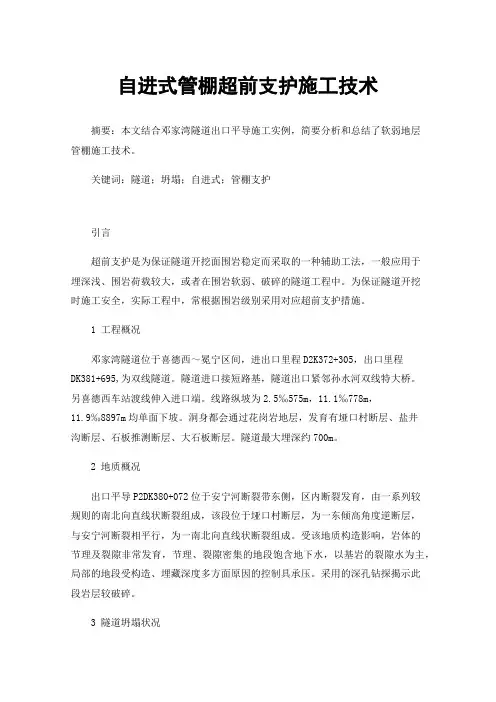

自进式管棚超前支护施工技术
摘要:本文结合邓家湾隧道出口平导施工实例,简要分析和总结了软弱地层
管棚施工技术。
关键词:隧道;坍塌;自进式;管棚支护
引言
超前支护是为保证隧道开挖面围岩稳定而采取的一种辅助工法,一般应用于
埋深浅、围岩荷载较大,或者在围岩软弱、破碎的隧道工程中。为保证隧道开挖
时施工安全,实际工程中,常根据围岩级别采用对应超前支护措施。
1 工程概况
邓家湾隧道位于喜德西~冕宁区间,进出口里程D2K372+305,出口里程
DK381+695,为双线隧道。隧道进口接短路基,隧道出口紧邻孙水河双线特大桥。
另喜德西车站渡线伸入进口端。线路纵坡为2.5‰575m,11.1‰778m,
11.9‰8897m均单面下坡。洞身都会通过花岗岩地层,发育有垭口村断层、盐井
沟断层、石板推测断层、大石板断层。隧道最大埋深约700m。
2 地质概况
出口平导P2DK380+072位于安宁河断裂带东侧,区内断裂发育,由一系列较
规则的南北向直线状断裂组成,该段位于垭口村断层,为一东倾高角度逆断层,
与安宁河断裂相平行,为一南北向直线状断裂组成。受该地质构造影响,岩体的
节理及裂隙非常发育,节理、裂隙密集的地段饱含地下水,以基岩的裂隙水为主,局部的地段受构造、埋藏深度多方面原因的控制具承压。采用的深孔钻探揭示此
段岩层较破碎。
3 隧道坍塌状况
出口平导施工过程中P2DK380+072处发生大规模坍塌,从掌子面涌出松散坍
方体沿洞身长20m,坍方体约600m³,掌子面距洞顶表面埋375m,将坍方清除后,若采用常规的支护方式不可行,经过调查和研究,采用管棚加强支护的方式通过
浅谈隧道超前长管棚支护施工技术
浅谈隧道超前长管棚支护施工技术
【摘要】
隧道超前长管棚支护施工技术在隧道工程中具有重要的作用,对
于提高工程施工质量和效率具有显著意义。本文通过相关研究的分析,结合当前的发展现状,探讨了该技术的基本原理、施工过程中的关键
技术、工程实例分析以及施工中可能遇到的问题和对策。同时针对技
术的发展前景进行了展望,探讨了隧道超前长管棚支护施工技术的作
用与意义,总结了其特点,并展望了未来的研究方向。通过本文的研
究能够更深入地了解隧道超前长管棚支护施工技术,为相关工程的实
践提供一定的参考和指导。
【关键词】
隧道, 超前长管棚支护, 施工技术, 基本原理, 关键技术, 工程实例分析, 问题及对策, 发展前景展望, 作用与意义, 特点, 未来研究方向。
1. 引言
1.1 隧道超前长管棚支护施工技术的重要性
隧道超前长管棚支护施工技术可以提高施工效率。通过采用超前
施工方式,可以避免在施工过程中出现临时支护结构的搭建和拆除,
减少施工时间,提高工程的整体进度。
隧道超前长管棚支护施工技术可以保证隧道工程的质量。采用长
管棚支护技术可以有效地保护隧道的围岩,防止岩方块的脱落和坍塌,确保隧道工程的稳定性和安全性。
隧道超前长管棚支护施工技术还可以减少施工对周边环境的影响。由于采用长管棚支护技术可以减少开挖量和施工面积,因此可以减少
对周边环境的破坏,降低施工所带来的噪音和振动,保护周边建筑物
和地质环境。
隧道超前长管棚支护施工技术在隧道工程中具有重要的意义,不
仅可以提高施工效率和质量,还可以减少对环境的影响,是隧道工程
施工中不可或缺的一项技术。
隧道超前支护施工技术
口管轴 线 相 吻合 。 根 据 导 向墙 中预 埋 的导 向钢 管 进 行 钻 孔 。掌 子 面 必须 按
前先行应对工作面及5 m范 围内坑道进行喷砼封闭做止液墙 , 然后采用双液注浆泵进行注浆 ,注浆过程中要随时观察 注浆 压力及Βιβλιοθήκη Baidu浆泵排浆量 的变化 ,分析注浆情况 ,防止堵管、跑 浆、漏浆 ,做 好注浆记录,以便 分析注浆效果 ,结束5 h 后进 行开挖。利用前次注浆 的1 . O m左右未开挖 的加固段作为止浆 墙再进行小导管注浆 ,重复 以上工作。 三、超前锚杆施工
长管棚 施工测量放样 出隧道设计 轮廓线并按5 0 c m间距标 出管棚 的位置 ,采取搭钻孔平 台安装钻机。首先对大管棚孔 位 进行编号 ,从一侧顺次编号 ;利用预 留的开挖土 ,在其上 用枕木或钢管脚手架搭设钻机工作平 台,并随钻机位置进行
搭 建 或 拆 除 :钻 机 平 台要 着 实 地 ,钻 机 要 与 钻 机 平 台连 接 成 整体 ,确 保 钻 机 稳 定 ,防 止 在 施 钻 时 钻 机 产 生 不 均 匀 下 沉 、 摆 动 、 位 移 等 影 响 钻 孔 质 量 ;钻 机 要 求 与 已设 定 好 的预 埋 导
隧道超前支护施工技术要点及应用研究
隧道超前支护施工技术要点及应用研究
发布时间:2023-04-26T02:46:07.783Z 来源:《工程建设标准化》2023年38卷第1期作者:敖荣华
[导读] 本文首先对超前支护施工技术的概念进行了全面的阐述,其次提出了超前支护施工技术的利弊,
敖荣华
云南省公路工程监理咨询有限公司
摘要:本文首先对超前支护施工技术的概念进行了全面的阐述,其次提出了超前支护施工技术的利弊,并对超前支护施工技术中的一些细节问题进行了解决。最终,从隧道洞口的施工过程和隧道洞深的开挖过程出发,对超前支护施工技术以及超前支护力学模型等方面分析了超前支护施工技术的实际运用。
关键词:隧道超前支护;施工技术;要点分析;应用研究
引言
超前支护这一重要施工技术被有效地运用到了高速公路的隧道施工中,高速公路隧道施工需预防隧道坍塌事故,在选择支护手段时,要求速度快、强度大,同时也要考虑到公路隧道建设的实际要求。从支护技术的选择方面来看,一般的支护手段很难满足建设的需求,超前支护技术可以在使用过程中达到超前支护隧道的目的,且改善了支护效果,使得超前支护可以确保隧道的强度及承载力能够满足要求。所以超前支护施工技术的有效运用对公路隧道工程的发展具有十分关键的作用。
一、超前支护施工技术概述
超前支护施工技术主要指在开挖之前先对围岩进行提前治理,超前支护技术所涉及到的手段有很多,在支护过程中可以满足支护的实际需求,可以增加支护力度,使得隧道施工的过程可以获得有效的支撑,并综合运用于隧道施工中。当前超前支护可以在隧道施工过程中起到提前支护的作用,通过采用先支后建的模式,在很大程度上提高了隧道施工的安全性。根据目前隧道工程发展的实际情况来看,超前支护施工技术的应用可以很好地解决施工中的安全性问题,从而避免隧道出现坍塌的情况。
道路隧道工程钢管幕超前支护施工技术
道路隧道工程钢管幕超前支护施工技术
摘要:道路隧道工程是一项历时周期长、施工复杂的工程,为了提高其强度,通常采用超前支护施工技术完成。该技术是道路隧道工程中的一项关键的施工技术,用于保证开挖工作面稳定,避免软弱破碎围岩受到开挖扰动影响而出现围岩
变形与掌子面失稳等安全事故,施工质量直接影响隧道结构安全。为此,本文主
要针对道路隧道工程钢管慕超前支护施工技术进行研究,进一步分析了道路隧道
工程钢管慕超前支护施工技术的应用。
关键词:道路隧道;超前支护;施工技术
前言
在道路隧道工程施工中,采用超前支护技术,可通过注浆体与管棚共同形成
受力体,对隧道开挖形成支撑,确保隧道开挖作业安全,同时,在超前支护技术
的应用过程中,施工单位需要认真把控每一个施工细节,保证各项参数的精确性,从而保证支护效果,为隧道的后续施工奠定基础。
1、道路隧道工程钢管慕超前支护施工技术的重要性
在道路隧道主体工程施工与地质地形环境复杂的围岩道路施工中,需要使用
锚固技术及钢管慕超前支护施工技术。开展大规模道路隧道工程的挖掘施工环节中,则要采取钢管慕超前支护与环锚的施工技术,这样可以保证锚固地质地形围
岩主体的稳定,也确保整体道路隧道工程施工的安全。
在道路隧道工程施工中,使用相应的设备诸如管棚和隧道导架等,借助锚固
技术和钢管慕超前支护施工技术,将道路隧道工程主干线围绕起来,用超前支护
对主要围岩结构做保护施工,从有效的确保道路隧道工程的各个施工环节的稳定
性和安全性。施工中遇到地质地形复杂的环境,则要设置超前支护保护区,首先
要科学做好基础超前支护与技术支持,诸如科学使用钢管慕等。施工道路隧道工
浅埋暗挖隧道超前支护长管棚施工
浅埋暗挖隧道超前支护长管棚施工
摘要:本文结合隧道施工实际,针对该隧道特点,对浅埋暗挖过路隧道的超前支护长管棚施工,做简要介绍。
关键词:浅埋隧道超前支护长管棚
一、施工概述
莞惠城际轨道GZH-4标GDZK20+200-300\GDK20+220-320段暗挖隧道东莞市
东城区下穿八一路,埋深约9.5米;八一路为东莞市主干路及景观大道,下设给水管、污水管、高压电缆线等管道,道路车流量较大。该段地质属冲积淤泥质粉质黏土,冲积黏性土、砂层、残积层,下伏风化混合片麻岩岩体。风化岩存在风化不均现象,表现为全、强风化岩面局部起伏略大。填土层,结构不稳定,容易坍塌,属于不稳定土体;为控制路面沉降及附属管线安全下穿八一路段,需对隧道拱部120°范围采用L=100米、φ108长管棚进行超前预支护。
二、长管棚施工方案及原理
(一)施工方案
下穿八一路支护范围100米,里程为GDZK20+200~ GDZK20+300;GDK20+220~ GDK20+320;管棚采用Φ108热轧无缝钢管,壁厚6mm,管与管之间用丝扣连接,每节管长4.5m,两端分别加工60mm长的公母螺扣。
管棚环向间距300mm,设于隧道拱部共布置43根棚管,管口中心距开挖轮廓线300m,外插角1°(根据隧道的设计斜坡),一边钻孔一边进行铺设,一边维持这个角度,棚管中注入水泥浆,灌浆压力1-2 Ma,直到充满了钢管和管道周边的环向缝隙即可停止。
此次大管棚安装的地层以砾砂粘土层为主。本次施工要采用“导向钻进”的工艺,导向墙中预埋Ф127、壁厚5mm,长2m管棚导向墙,导向钻头(带探头)
浅谈隧道超前长管棚支护施工技术
浅谈隧道超前长管棚支护施工技术
隧道超前长管棚支护施工技术是一种新型的支护技术,它是在传统的隧道支护技术的
基础上进行改进和创新的产物。隧道是交通运输及城市建设中不可或缺的一部分,而隧道
的支护工程更是关系到隧道的安全和稳定性。隧道超前长管棚支护施工技术的应用,不仅
提高了工程质量和效率,还在一定程度上降低了施工风险。在下文中,将从隧道超前长管
棚支护施工技术的原理、特点及应用等方面进行深入分析和探讨。
隧道超前长管棚支护施工技术是利用支护管与棚架结合的支护方法,它的施工原理是
先利用装配式支护管进行孔内桩侧支护,再进行隧道灌浆施工,最后再进行装配棚架支护,从而实现了隧道的先行支护和先行顶拱施工。这种施工技术将隧道支护的过程分解成各个
相对独立的环节,有效降低了施工难度和提升了施工效率。
隧道超前长管棚支护施工技术的特点主要有以下几点:
1. 技术先进:隧道超前长管棚支护施工技术是一种较为先进的支护方法,它综合利
用了装配式支护管和装配式棚架,利用现代化施工设备和技术手段,能够更快速、更精准
地完成施工任务。
2. 施工效率高:这种技术能够做到隧道先行支护和先行顶拱施工,有效地缩短了工期,提高了工程的施工效率。
3. 施工成本低:由于隧道超前长管棚支护施工技术采用了成熟的装配式支护管和装
配式棚架,能够减少人工、材料和机械的使用,更加节约了施工成本。
4. 施工质量好:这种支护施工技术将隧道的支护过程细分,能够更加精准地控制各
个环节的施工质量,保障了整个工程的施工质量。
隧道超前长管棚支护施工技术适用于各种类型的隧道工程,特别适用于软土和泥质地
浅谈隧道超前长管棚支护施工技术
浅谈隧道超前长管棚支护施工技术
1. 引言
1.1 背景介绍
隧道工程是现代城市建设中不可或缺的重要组成部分,隧道的建
设需要采用先进的施工技术来保障工程质量和工期进度。隧道超前长
管棚支护施工技术作为目前较为先进的施工方法之一,得到了广泛应
用和推广。隧道超前长管棚支护施工技术的优势在于能够有效解决隧
道施工中的支护难题,提高施工效率,保证工程安全。
隧道超前长管棚支护施工技术的应用不仅在国内得到了较为广泛
的推广,在国际上也备受关注。随着城市地下空间的日益开发和利用,隧道工程将会成为未来城市建设的重点领域。深入研究隧道超前长管
棚支护施工技术的定义、工艺流程、材料及设备选择、施工质量控制
以及安全注意事项,对于提高隧道工程施工水平、保障工程质量具有
重要意义。本文将从以上几个方面展开探讨,总结隧道超前长管棚支
护施工技术的技术优势,并展望其未来的发展趋势。
2. 正文
2.1 隧道超前长管棚支护施工技术的定义
隧道超前长管棚支护施工技术是指在隧道掘进作业的在挖掘面前
方进行支护加固,以确保掘进面的安全和稳定。这种技术在隧道施工
中起到至关重要的作用,可以有效地减少地下水的渗入,防止地层坍塌,提高隧道的施工效率和质量。
隧道超前长管棚支护施工技术主要包括以下几个步骤:首先是在
掘进面前方钻孔,然后安装长管或钢构件,再进行混凝土喷射灌浆或
注浆加固,最后搭建支护棚进行覆盖保护。通过这些步骤,可以有效
地提高隧道掘进的安全性和稳定性。施工过程中还需要根据地质情况
和隧道设计要求选择适当的材料和设备,以确保施工质量和效果。
隧道超前长管棚支护施工技术对施工质量的控制也至关重要,必
高速公路隧道施工中的超前支护技术
高速公路隧道施工中的超前支护技术
摘要:随着社会经济的快速发展,在高速公路隧道建设过程中,为了能够规
避路基坍塌现象,需要通过有效应用支护技术,满足工程施工的各项需求。支护
技术能够严格要求支护效率以及稳定性,由于以往常规支护技术难以达到项目发
展需求,而超前支护技术能够实现标准支护的目的,使隧道的稳定性、荷载力得
到显著提升,达到标准。基于此,在公路隧道工程建设中采用超前支护施工技术
利于工程稳定发展。
关键词:高速公路隧道;超前支护技术;应用
引言
隧道工程是高速公路建设中的重要组成部分,为了保障施工人员、使用人员
的生命安全,降低隧道工程安全事故发生频率,需要重视超前支护技术等关键施
工技术的应用。超前支护技术在具体应用中,对支护快速性、强度均有高要求,
为此要结合隧道工程实际情况,选择超前支护模式,进而保障隧道工程的承载力、强度达到预期要求。我国超前支护技术发展时间较短,受到即地质情况、施工人
员能力等因素的影响,超前支护技术的控制水平较低,难以在隧道工程中发挥出
其应有的价值。
1超前支护技术概述及优势
1.1概述
高速公路隧道工程通过支护等技术手段,打通山地构建隧道,可达到缩短交
通里程的目的。隧道施工过程中,由于改变了传统山体结构,常造成工程周围地
质不稳,从而使建筑物产生不规则沉降变形等病害问题,影响高速隧道工程施工
质量。而超前支护技术的应用,则提升了隧道结构的稳定性。现阶段,我国超前
支护技术种类繁多,满足了不同类型隧道工程的地质需求,其中包含大管棚支护
技术、超前小导管支护技术、超前锚杆支护技术等,在实际施工过程中要基于工
浅谈隧道超前长管棚支护施工技术
浅谈隧道超前长管棚支护施工技术
隧道超前长管棚支护施工技术是隧道施工中常用的一种支护手段,它能够有效地保护
隧道的安全和稳定性,保证隧道工程的顺利进行。本文将从隧道超前长管棚支护的概念、
特点、施工工艺和技术难点等方面进行详细阐述,希望能为相关从业人员提供一些参考和
借鉴。
一、隧道超前长管棚支护的概念
隧道超前长管棚支护是指在隧道施工过程中,在掌子面钻掌前方设置长管棚支架,以
保护掌子面不受冒土和倒土的影响,保隧道顶部的安全稳定施工的一种支护技术。长管棚
支护一般用于软土、风化岩层、碎石层等隧道施工时,具有较好的隧道支护效果。长管棚
支护的施工流程是:预制长管棚架、安装支撑架、搭设棚架、灌浆。长管棚架包括长钢管、连接板、水平托座与立柱支撑,这些构件之间都通过连接螺栓连接成一个整体,形成稳固
的支撑结构。
1、能够有效地保护掌子面不受冒土和倒土的影响,确保施工人员和设备的安全;
2、能够有效防止隧道顶部的松软岩层发生松动、冒顶等灾害,保证施工的顺利进
行;
3、技术成熟,施工方便,能够适应不同地质环境的施工需求;
4、支架结构合理,稳定性好,能够承受一定的荷载,保证隧道的安全和稳定;
5、长钢管和连接板等构件经过防腐处理,具有较好的耐腐蚀性和使用寿命。
1、预制长管棚架:根据隧道的实际情况和设计要求,预制长钢管、连接板、水平托
座和立柱支撑等构件,经过质量检验合格后进行标记、包装和运输至施工现场;
2、安装支撑架:根据隧道顶部的高程和形状,确定支撑架的设置位置和高度,进行
支撑架的安装和调整,保证支撑架水平稳定;
3、搭设棚架:将预制的长管棚架构件按照设计要求进行拼装搭设,确保棚架整体结
隧道管棚超前支护施工技术
隧道管棚超前支护施工技术
一、前言
隧道工程在地下施工过程中,由于地质条件复杂、施工空间受限等因素,常常面临着掌子面稳定性问题。为了确保隧道施工的安全和顺利进行,采用超前支护技术是非常必要的。隧道管棚超前支护技术是一种常用的超前支护方法,通过在隧道掌子面前方设置管棚,对掌子面进行稳定,从而保证施工的安全和顺利进行。本论文将详细介绍隧道管棚超前支护施工技术,包括施工工艺、施工设备、施工质量控制等方面。
二、隧道管棚超前支护施工工艺
1. 管棚设计
根据隧道工程的特点和地质条件,进行管棚设计。管棚的参数包括管棚的直径、长度、间距等,应根据工程实际情况进行合理选择。管棚的材料一般选择钢管或者钢筋混凝土管,根据工程需要可以选择不同材质的管材。
2. 管棚施工
管棚施工前,应先进行地质勘察,了解地质条件,确定管棚的布置位置和深度。然后进行管棚的组装和安装,安装过程中应保证管棚的稳定性和密封性。管棚安装完成后,进行注浆施工,注浆材料一般为水泥浆或者化学浆,注浆压力应根据实际情况进行调整。
3. 超前支护施工
超前支护施工主要包括超前锚杆施工和超前混凝土施工。超前
锚杆施工是通过在管棚内部设置锚杆,对管棚进行固定,提高管棚的稳定性。超前混凝土施工是通过在管棚内部浇筑混凝土,形成混凝土拱,对隧道掌子面进行稳定。
三、隧道管棚超前支护施工设备
1. 管棚组装设备
管棚组装设备包括管棚架、管棚连接件等,用于组装和连接管棚。管棚架是用来支撑管棚的框架结构,管棚连接件是用来连接管棚的各个部分的。
2. 注浆设备
注浆设备用于向管棚内部注浆,提高管棚的稳定性和密封性。注浆设备包括注浆泵、注浆管、注浆阀等。
隧道管棚超前支护
管棚具有较大的刚度,能够承受较大的侧向压力,同时提供较好 的抗弯能力,有效控制围岩变形和松弛。
工作原理
管棚通过在隧道开挖轮廓外钻孔、安装钢管、注浆等工序,形成 一个连续的棚状结构,提供隧道开挖前的临时支撑。
管棚注浆浆液通过渗透扩散,将松散的围岩胶结成一个整体,提 高围岩的力学性能和自稳能力。
应用范围与重要性
隧道管棚超前支护
目
CONTENCT
录
• 隧道管棚超前支护概述 • 管棚的类型与选择 • 管棚超前支护施工方法 • 管棚超前支护的优缺点分析 • 管棚超前支护的工程实例 • 未来发展方向与展望
01
隧道管棚超前支护概述
定义与特点
定义
隧道管棚超前支护是一种在隧道施工中的辅助技术,通过在隧道 开挖轮廓外设置钢管棚,以支撑围岩、防止坍塌,并起到超前支 护的作用。
复合材料
探索新型复合管棚材料,结合不同材料的优点,提高管棚的抗爆压力、抗弯刚度 等性能。
施工工艺的改进
自动化施工
研发自动化管棚施工设备和技术,提高 施工效率,降低人工成本和安全风险。
VS
快速安装技术
研究快速、可靠的管棚安装方法,缩短施 工周期,提高工程进度。
智能化监测与管理
实时监测系统
建立隧道管棚的实时监测系统,对管棚的工作状态进行实时监测和预警,及时发现异常 情况。
公路隧道超前预支护长大管棚施工技术ppt
3 方案特点
大管棚支护示意图
4 施工工艺流程及操作要点
施工工艺流程 施工技术准备 施工材料设备准备 管棚工作室制作 搭设操作平台 测量定位 钻机就位 管棚加工 钻孔与清孔 管棚安装 浆液制备与注浆 隧道开挖 隧道监控量测
圈外纵向以一定外插角向前方打入锚杆或小导管,以撑托拱 部以上临空围岩,起插板作用,通过锚杆或导管注浆固结一 定范围围岩,提高围岩自承能力,提高围岩稳定性。可与格 栅钢架、混凝土共同组成预支护系统,具有类似管棚的支护 作用,但一次超前预支护一般为1~3m,加固洞壁范围围岩有 限,预支护能力较弱。
2 方案比选
2 方案比选
管棚 管棚超前支护的基本工作原理是在开挖洞顶轮廓线以外一
定角度范围内,环向按照一定的间距超前打入钢管,并通过 钢管向松散岩层内压注水泥浆液,固结管棚周边的围岩,改 善松散破碎岩层的物理力学性质。环向钢管形成棚架,为开 挖及初期支护作业提供了安全保障;浆液固结后的围岩和钢 管共同组成了一个固结圈,从而在隧道的纵向和横向分别形 成一个刚度较大的梁结构和拱结构,有效提高围岩的承载力 及自稳能力,减小围岩的变形,提前承受早期围岩压力,起 到超前支护的作用,以抵挡隧道开挖后产生的围岩压力和变 形。同时,隧道开挖后与钢架一起共同组成刚度较大的预支 护结构。
