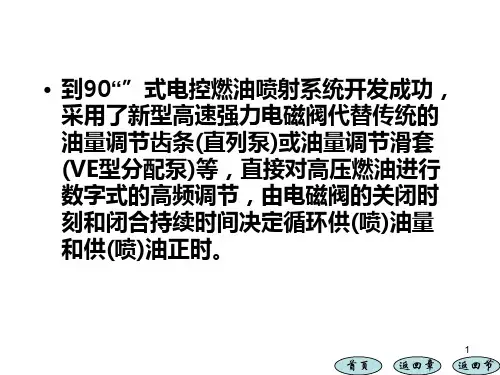

第八章柴油机电子控制技术.讲述PPT课件
21
返回章 返回节
循环供油量的”时间控制” ECD-V3
•喷循油环泵供柱塞 的(往喷复)油运量动 只的起多吸少油和 泵决油定的于作用 而电没磁有溢控制 循阀环开供启(喷) 油的量早的晚作用； 不需调速器
首页
22
返回章 返回节
泵喷嘴式柴油喷射系统
泵喷嘴就是喷油泵与喷嘴组合在一起。
发动机每缸都有一个泵喷嘴，这意味 着不再需要高压管或喷油泵。
首页
11
返回章 返回节
2.柴油机电控燃油喷射系统几个重要的发展阶 段(简晓春)
按对循环供(喷)油量、喷油正时、喷油速率和 喷油压力等的控制方式分：
• 经历了从“位置控制”到“时间控制”，再 到“时间-压力控制”或“压力控制”的发 展过程。
首页
12
返回章 返回节
（三）柴油机电控喷油技术的关键 要素
1.传感器技术 • 在电控燃油系统中，通过各种传感器检
测出发动机的实际运行状态。 共轨压力传感器： • 测量范围20~l80MPa(现在更高)； • 测量精度达到±2%； • 即使在l80MPa的高压状态下仍然具有很
高的可靠性。
首页
13
返回章 返回节
2.软件技术
• 初期，喷油控制程序是：检测出发动机的 转速和油门开度，输入到计算机内， 计算 目标喷油量，向伺服回路发出指令进行控 制。
柴油机电子控制系统和原理86页PPT
谢谢！
