受力分析的基本方法和原则

受力分析的基本方法和原则

受力分析的基本方法和原则一、受力分析的一般步骤先来回顾一下各种常见力的特点。

重力:由于地球的吸引而使物体受到的作用力。

地球表面附近的一切物体都要受到重力的作用。

因此,只要研究的对象是实际物体,重力就肯定存在。

弹力:相互接触的物体间才会产生弹力,但接触不一定有弹力,只有当接触处存在弹性形变时,弹力才会出现。

摩擦力:弹力存在是摩擦力存在的前提,因此摩擦力的分析应该放在弹力之后。

两个相互挤压的物体间若有相对滑动,则它们之间会出现滑动摩擦力;两个相互挤压的物体间若有相对滑动的趋势,则它们间会出现静摩擦力。

如果研究的物体处在更为复杂的环境中,如周围有某种液(气)体、电场或者磁场,那么还要分析物体是否受到浮力、阻力、电场力或磁场力等的作用。

综上所述,可以将受力分析的一般步骤归纳为:重力肯定有;弹力看四周,形变就存在,不形变则没有;分析摩擦力,看看运动否趋势也可以;复杂环境中,不忘电磁浮。

但要注意,这几句话中的“形变”指“弹性形变”,“运动”指“相对运动”。

为了方便记忆,甚至可以将上述几句话进一步精简为二十字的口诀:重力肯定有,弹力看四周,分析摩擦力,不忘电磁浮。

二、受力分析的基本原则初步分析之后,如果能对照受力分析的基本原则换个角度检查一下分析结果的正确性,这样才能做到万无一失。

两个基本原则依次为:(1)每个力都必须有施力物体;(2)受力情况必须和物体的运动状态相吻合。

例:有人认为“物体以某一初速冲上光滑的斜面后,物体在上滑过程中受到沿斜面向上的冲力作用,在下滑过程中受到沿斜面向下的下滑力作用。

”解:物体在全过程中只受到重力和斜面对它的支持力两个力的作用,在上滑过程中物体并没有受到沿斜面向上的冲力作用,之所以能冲上斜面,是因为具有初速度,不要把物体的这种惯性表现当作一个力;在下滑过程中物体也没有受到沿斜面向下的下滑力的作用,之所以下滑,是因为重力产生了一个使物体向下滑动的效果。

这里多分析出来的“冲力”和“下滑力”都可以用第一原则来进行检验,显然,它们都没有施力物体,因此不存在。

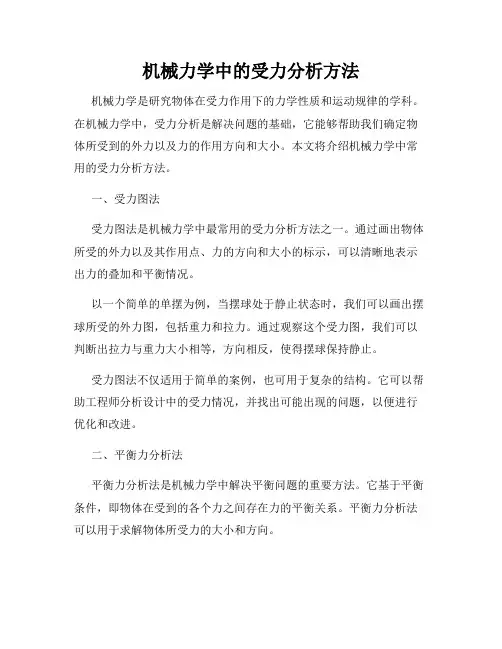

机械力学中的受力分析方法

机械力学中的受力分析方法

机械力学中的受力分析方法机械力学是研究物体在受力作用下的力学性质和运动规律的学科。

在机械力学中,受力分析是解决问题的基础,它能够帮助我们确定物体所受到的外力以及力的作用方向和大小。

本文将介绍机械力学中常用的受力分析方法。

一、受力图法受力图法是机械力学中最常用的受力分析方法之一。

通过画出物体所受的外力以及其作用点、力的方向和大小的标示,可以清晰地表示出力的叠加和平衡情况。

以一个简单的单摆为例,当摆球处于静止状态时,我们可以画出摆球所受的外力图,包括重力和拉力。

通过观察这个受力图,我们可以判断出拉力与重力大小相等,方向相反,使得摆球保持静止。

受力图法不仅适用于简单的案例,也可用于复杂的结构。

它可以帮助工程师分析设计中的受力情况,并找出可能出现的问题,以便进行优化和改进。

二、平衡力分析法平衡力分析法是机械力学中解决平衡问题的重要方法。

它基于平衡条件,即物体在受到的各个力之间存在力的平衡关系。

平衡力分析法可以用于求解物体所受力的大小和方向。

在平衡力分析法中,我们需要将物体所受的各个力进行分解,并利用力的平衡条件来求解未知力的大小和方向。

以一个悬挂物体为例,我们可以将它所受重力进行分解,再利用力的平衡条件来求解悬挂绳的拉力。

平衡力分析法在解决复杂结构的平衡问题时非常有用,它能够帮助我们明确力的作用方向和大小,为工程设计提供依据。

三、自由体图法自由体图法是机械力学中一种常用的力分析方法。

它将物体与其周围环境分开,将物体看作一个独立的整体,以便更好地分析物体所受的外力和受力情况。

在自由体图法中,我们需要将物体与外界的接触面上的力进行分解,并利用牛顿第二定律来求解物体所受力的大小和方向。

以一个斜面上的物体为例,我们可以将斜面对物体的支持力和重力进行分解,并利用牛顿第二定律来求解物体在斜面上的加速度。

自由体图法能够帮助我们更好地理解物体所受的外力和运动规律,为求解问题提供了便利。

四、动量法动量法是机械力学中求解力学问题的一种重要方法。

2018高中物理第二章力简单的受力分析课件教科版必修1

2018高中物理第二章力简单的受力分析课件教科版必修1

典型题
例3:如图所示,物体A、B静止,画出A、B的受力图。
典型题
整体大法
例4:如图所示,用两相同的夹板夹住三个重为G的物体A、 B、C,三个物体均保持静止,请分析各个物体的受力情况.
受力密诀
地球周围受重力 绕物一周找弹力 考虑有无摩擦力 其他外力细分析 合力分力不重复 只画受力抛施力
和相对运动趋势的方向 与相对运动的方向相 相反;与接触面平行 反;与接触面平行 与外界因素有关 f=μ N
弹力有、无的判断
假设大法
例1:判断接触面对球有无弹力,已知球静止,接触面光 滑。
弹力有、无的判断
状态大法
例2:判断接触面MO、ON对球有无弹力,已知球静止, 接触面光滑。
判断摩擦力的有、无
摩擦力的方向
状态大法
例4:如图所示,A、B两物体竖直叠放在水平面上,今用 水平力F拉物体,两物体一起匀速运动,试分析A、B间的 摩擦力及B与水平面间的摩擦力。
典型题
例1:如图甲所示,竖直墙壁光滑,分析静止的木杆受哪 几个力作用。
典型题
隔离大法
例2:如图甲所示,A、B、C叠放于水平地面上,加一 水平力F,三物体仍静止,分析A、B、C的受力情况。
例3:如图所示,判断下列几种情况下物体A与接触面间 有、无摩擦力。
物体A沿光滑斜面下滑
物体A静止
物体A静止
物体A沿 竖直面下 滑,接触 面粗糙
摩擦力的方向
假设大法
例4:如图所示为皮带传送装置,甲为主动轮,传动过程中皮带不打滑,P、Q分别为两轮边缘上的两点, 下列说法正确的是: A.P、Q两点的摩擦力方向均与轮转动方向相反 B.P点的摩擦力方向与甲轮的转动方向相反,Q点的摩擦力方向与乙轮的转动方向相同 C.P点的摩擦力方向与甲轮的转动方向相同,Q点的摩擦力方向与乙轮的转动方向相反 D.P、Q两点的摩擦力方向均与轮转动方向相同。

简单的受力分析-课件

简单的受力分析-课件
认准对象找重力,绕物一周找弹力。 判断有无摩擦力,施力不画画受力。 多漏错假要分清,作图认真要仔细。
口诀:
注意事项:
*
v
1.如图所示,处于粗糙水平地面上的物体。
G
F支
向右运动
F动
分析水平面上物体的受力情况
F
v
G
F动
F支
在水平力F作用下向左运动

F
在力F作用下向右运动
G
F支
F动
v
*
F
分析竖直面上物体的受力情况
2.如图所示。
静止:
G
F静
FN
F
物体上滑:
G
F动FN*源自GF物体沿光滑斜面下滑
3.如图所示。
分析斜面上物体的受力情况
上滑?
物体沿斜面 匀速下滑
G
FN
F动
v
G
FN
物体沿粗糙斜面上滑
F动
*
v
v
G
F
分析传送带上物体的受力情况
4.水平传送带足够长。
G
F
F动
2、随传送带一起向右匀速运动
1、将物体轻放到匀速运动的传送带上
A
B
C
F1=10N
F2=5N
三物块均静止
求:AB间,BC间,C与地面间的摩擦力的大小。
整体与隔离
8:质量均为m,求2,3之间的摩擦力。
F
F
1
4
3
2
1
4
3
2
4mg
f
f
1
2
2mg
f
f32
f=2mg
f+f32=2mg
f32=0N

受力分析的步骤

受力分析的步骤

受力分析的步骤(1)明确研究对象,也就是确定我们要分析哪个物体的受力情况.(2)隔离物体分析,也就是将所确定的研究对象从周围物体中隔离出来,进而分析周围有哪些物体对它施加力的作用,方向如何,并将这些力画在受力图上.在画支持力、压力和摩擦力的方向时容易出错,要熟记:弹力方向一定与接触面或接触点的切面垂直,摩擦力方向一定沿着接触面与物体相对运动(或趋势)方向相反.(3)受力分析的顺序:先重力,再主动力(除三种常见的力之外的所有力),最后接触力(弹力,摩擦力).接触力应按逐个接触面(或点)去找,必要时要用力的概念和产生条件或假设法判断这个接触力是否存在.即接触力的分析要“两看:一看已经受的力所产生的作用效果,二看物体所处的运动状态”。

2.防止“漏力”和“添力”(l)严格按照受力分析的步骤(一重二主三被动,被动力就是接触力)进行分析是防止…漏力”的有效措施;注意寻找施力物体是防止“添力”的有效办法.找不到施力物体的力肯定是不存在的.(2)有弹力才可能有摩擦力,弹力与摩擦力的方向相互垂直.3.画受力图时,力的作用点可沿作用线移动.一.受力分析的方法受力分析首先要明确不同性质的各种力的特点及产生条件。

重力:重力的大小G=mg,与物体的质量成正比;重力的方向竖直向下。

重力的大小方向与物体的运动状态无关,不论是否接触;重力与质量是两个完全不同的物理量,同一个物体在地球上不同地方,重力不同,质量不变。

弹力:物体之间相互接触,并相互挤压,就会有弹力。

产生条件:接触、形变。

分析弹力时,去找哪些物体与研究对象接触,再分析这些与研究对象接触的物体对研究对象是否有弹力。

例如,铅球被运动员奋力推出,铅球在空中只受重力,而没有弹力.也没有向前的冲力。

摩擦力:产生条件:相互接触、相互挤压、相对静止又有相对运动趋势或相对运动。

方向:沿接触面,与相对运动趋势方向相反。

滑动摩擦力:与压力成正比,与接触面的粗糙程度有关f=μN。

μ由接触面的粗糙程度决定,与接触面积大小、相对速度大小无关。

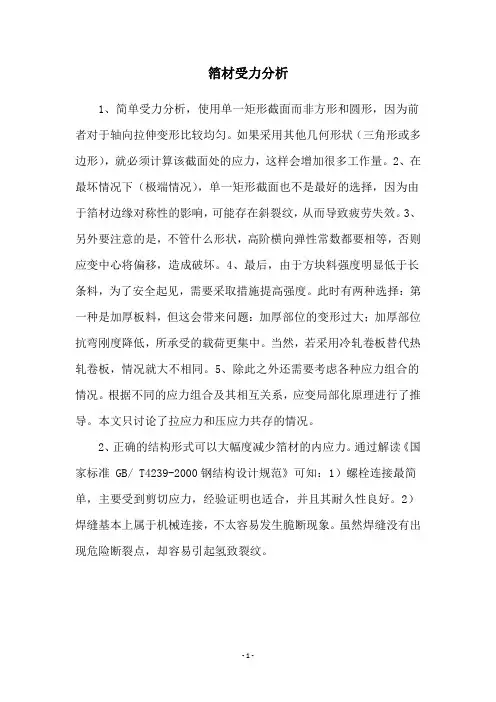

箔材受力分析

箔材受力分析

箔材受力分析
1、简单受力分析,使用单一矩形截面而非方形和圆形,因为前者对于轴向拉伸变形比较均匀。

如果采用其他几何形状(三角形或多边形),就必须计算该截面处的应力,这样会增加很多工作量。

2、在最坏情况下(极端情况),单一矩形截面也不是最好的选择,因为由于箔材边缘对称性的影响,可能存在斜裂纹,从而导致疲劳失效。

3、另外要注意的是,不管什么形状,高阶横向弹性常数都要相等,否则应变中心将偏移,造成破坏。

4、最后,由于方块料强度明显低于长条料,为了安全起见,需要采取措施提高强度。

此时有两种选择:第一种是加厚板料,但这会带来问题:加厚部位的变形过大;加厚部位抗弯刚度降低,所承受的载荷更集中。

当然,若采用冷轧卷板替代热轧卷板,情况就大不相同。

5、除此之外还需要考虑各种应力组合的情况。

根据不同的应力组合及其相互关系,应变局部化原理进行了推导。

本文只讨论了拉应力和压应力共存的情况。

2、正确的结构形式可以大幅度减少箔材的内应力。

通过解读《国家标准 GB/ T4239-2000钢结构设计规范》可知:1)螺栓连接最简单,主要受到剪切应力,经验证明也适合,并且其耐久性良好。

2)焊缝基本上属于机械连接,不太容易发生脆断现象。

虽然焊缝没有出现危险断裂点,却容易引起氢致裂纹。

- 1 -。

高中物理受力分析的方法与技巧

高中物理受力分析的方法与技巧

高中物理受力分析的方法与技巧高中物理力学题受力分析解题方式第一、如何对物体进行受力分析。

1. 明确研究对象,并把它从周围的环境中隔离出来分析物体的受力,首先要选准研究对象,并把它隔离出来。

根据解题的需要,研究对象可以是质点、结点、单个物体或多个物体组成的系统。

2. 按顺序分析物体所受的力一般按照重力、弹力、摩擦力的顺序分析较好。

“重力一定有,弹力看四周,摩擦分动静,方向要判准。

”弹力和摩擦力都是接触力,环绕研究对象一周,看研究对象与其他物体有几个接触面(点),每个接触面对研究对象可能有两个接触力,应根据弹力和摩擦力的产生条件逐一分析。

3. 只分析根据性质命名的力只分析根据性质命名的力,如重力、弹力、摩擦力,不分析根据效果命名的力,如下滑力、动力、阻力、向心力等。

4. 只分析研究对象受到的力,不分析研究对象对其他物体所施加的力研究物体A的受力时,只分析“甲对A” 、“乙对A” 、“丙对A”......的力,不分析“A对甲”、“A对乙”、“A对丙”......的力,也不要把作用在其他物体上的力,错误的认为通过“力的传递”而作用在研究对象上。

5. 每分析一个力,都应能找出施力物体这种方法是防止“多力”的有效措施之一。

我们在分析物体的受力时,只强调物体受到的作用力,但并不意味着施力物体不存在,找不出施力物体的力不存在的。

6. 分析物体受力时,还要考虑物体所处的状态分析物体受力时,要注意物体所处的状态,物体所处的状态不同,其受力情况一般也不同。

如:放在水平传送带上的物体随传送带一起传动时,若传送带加速运动,物体受到的摩擦力向前;若传送带减速运动,物体受到的摩擦力向后;若传送带匀速运动,物体不受摩擦力作用。

第二、力学部分常用的分析方法:整体法和隔离法整体法是从局部到全局的思维过程,是系统论中的整体原理在力学中的应用。

它的优点是:通过整体法分析物理问题,可以弄清系统的整体受力情况,从整体上揭示事物的本质和变化规律,从而避开了中间环节的繁琐推算,能够灵活地解决问题。

经典受力分析专题

经典受力分析专题
13:55
例题
接触面粗糙
静止 f静
F
N
F
F
G
匀速下滑
f动
v
F
N
匀速下滑
13:55
静止
G 比较
倾斜面
13:55
物体沿光滑斜面下滑
N
f动 G
13:55
粗糙
例题
比较
(1)物体静止在斜面上 ( 2 )物体沿斜面匀速下滑
N f静
N f动
G
G
13:55
分析光滑球的受力
N
T
G
比较
T G
13:55
13:55
3、分别求出x 轴和y 轴上各力的合力:
Fx F1x F 2xF3x
F
2
Fy F1y F 2 yF3y
4、求出FX 和 Fy 的合力, 即为多个力的合力
y F1 x
大小: 方向:
F Fx 2 Fy 2
tan
Fy Fx
F
3
Fy
F
θ
Fx
注意:若F=0,则可推出得Fx=0,Fy=0,这是
通常在分析外力对系统作用时,用整体法;在分 析系统内各物体之间的相互作用时,用隔离法。有时 在解答一个问题时要多次选取研究对象,整体法与隔 离法交叉使用.
13:55
1)不要找该物体施加给其它物体的力。 A
研究对象是A,只分析其他 物体对A的作用力。
2)不要把作用在其它物体上的力错误的认为通过“力的传
F
2、三物块均静止。求:A,B,C所受摩擦力的大小和方 向。
A
B
F1=10N
F2=5N
C
13:55
分析A、B的受力

初二物理简单的受力分析练习题

初二物理简单的受力分析练习题

初二物理简单的受力分析练习题在学习物理的过程中,受力分析是一个非常重要的概念。

通过分析物体所受到的力和力的作用方式,我们可以更好地理解物体的运动规律。

下面是几个初二物理中简单的受力分析练习题,希望对初学者能有所帮助。

1. 静止物体的受力分析假设有一个静止在地面上的木块,请问木块受到哪些力?这些力是如何作用的?解答:木块受到的力有重力和支持力。

重力由地球对木块的吸引力产生,垂直向下作用;支持力由地面对木块的支持力产生,垂直向上作用。

在这个例子中,由于木块静止不动,所以重力和支持力大小相等,方向相反,力的合力为零。

2. 物体在水中的受力分析当一个物体浸入水中时,它受到的力有哪些?解答:物体在水中受到的力有重力、浮力和阻力。

重力是由地球对物体的吸引力产生,垂直向下作用;浮力是由水对物体的浮力产生,垂直向上作用;阻力是由水对物体的阻碍力产生,与物体运动方向相反。

当物体处于静止状态时,重力和浮力的大小相等,力的合力为零;当物体向下运动时,阻力的大小大于重力和浮力的合力,使物体减速;当物体向上运动时,重力的大小大于浮力和阻力的合力,使物体上升。

3. 开车时的受力分析当我们开车行驶时,车辆受到的力有哪些?解答:车辆在行驶过程中受到的力有驱动力、空气阻力、重力和支持力。

驱动力由发动机产生,使车辆前进;空气阻力是由车辆与空气的相互作用产生的,与车辆运动方向相反;重力是由地球对车辆的吸引力产生,垂直向下作用;支持力由地面对车辆的支持力产生,垂直向上作用。

在这个例子中,如果车辆以恒定速度匀速行驶,则驱动力和空气阻力的合力为零;如果车辆加速或减速,则驱动力和空气阻力的合力与加速度有关;在水平路面上,重力和支持力的大小相等,力的合力为零。

这是几个初二物理简单的受力分析练习题,通过对这些例子的分析,我们可以更好地理解受力分析的概念,并能够应用到实际问题中。

希望同学们在学习物理的过程中能够深入理解受力分析,掌握解决问题的方法。

工程力学中的杆件受力分析方法总结

工程力学中的杆件受力分析方法总结

工程力学中的杆件受力分析方法总结引言:工程力学是研究物体在受力作用下的力学性质和运动规律的学科。

在工程实践中,杆件是一种常见的结构元素,其受力分析是解决工程问题的关键。

本文将对工程力学中常用的杆件受力分析方法进行总结,旨在帮助读者更好地理解和应用这些方法。

一、静力平衡法静力平衡法是最基本、最常用的杆件受力分析方法之一。

它基于牛顿第一定律,即物体处于静止或匀速直线运动时,受力平衡。

在分析杆件受力时,我们可以通过绘制自由体图,将杆件从整体中分离出来,然后根据受力平衡条件,求解各个受力分量的大小和方向。

这种方法简单直观,适用于各种杆件结构。

二、杆件内力分析法杆件内力分析法是一种基于杆件内力平衡的方法。

在这种方法中,我们将杆件切割为若干个自由体,并分析每个自由体的内力平衡。

通过求解各个切割面上的内力分量,我们可以得到杆件内部各点的内力大小和方向。

这种方法适用于复杂的杆件结构,能够提供更详细的内力信息,对于杆件的设计和优化具有重要意义。

三、位移法位移法是一种基于杆件变形特性的受力分析方法。

根据杆件的几何形状和边界条件,我们可以推导出杆件在受力作用下的变形情况。

通过测量杆件的位移量,我们可以计算出杆件受力的大小和方向。

位移法适用于弹性杆件的受力分析,对于杆件的刚度和稳定性分析有重要意义。

四、弯矩法弯矩法是一种适用于梁杆结构的受力分析方法。

在这种方法中,我们将杆件简化为梁,通过计算梁的弯矩分布,进而推导出杆件各点的受力情况。

弯矩法基于梁的弯曲理论,适用于解决梁杆结构中的受力问题。

它在工程实践中得到广泛应用,对于梁杆结构的设计和分析具有重要意义。

五、应力分析法应力分析法是一种基于材料力学的受力分析方法。

在这种方法中,我们通过计算杆件各点的应力分布,进而推导出杆件各点的受力情况。

应力分析法适用于杆件的强度和刚度分析,对于杆件的设计和安全评估具有重要意义。

它涉及到材料的弹性模量、截面形状等因素,需要结合具体的杆件材料和几何特性进行分析。

拱桥简易受力计算公式

拱桥简易受力计算公式

拱桥简易受力计算公式拱桥是一种古老而又美丽的建筑结构,它以其独特的造型和稳固的结构受到了人们的喜爱。

拱桥的建造需要考虑到各种受力情况,以确保其稳固性和安全性。

在设计拱桥时,工程师需要对拱桥的受力情况进行计算,以确定其结构是否能够承受各种外力的作用。

本文将介绍拱桥的简易受力计算公式,帮助读者了解拱桥受力计算的基本原理。

拱桥的受力分析是一项复杂的工程学问题,需要考虑到拱桥的几何形状、材料特性、外力作用等多个因素。

在实际工程中,通常会采用有限元分析等复杂的数值计算方法来进行拱桥的受力分析。

但是,在一些简单的情况下,我们可以通过一些简易的受力计算公式来对拱桥的受力情况进行初步的估算。

拱桥的受力分析可以分为静力分析和动力分析两种情况。

静力分析是指在拱桥受到静止外力作用时的受力情况,而动力分析是指在拱桥受到动态外力作用时的受力情况。

在本文中,我们将重点介绍拱桥的静力分析,简要介绍拱桥的动力分析。

静力分析是指在拱桥受到静止外力作用时,通过平衡方程和材料力学原理来计算拱桥的受力情况。

拱桥的受力分析需要考虑到拱脚的受力情况、拱肋的受力情况以及拱圈的受力情况。

在进行拱桥的受力分析时,我们需要首先确定拱桥的几何形状和材料特性,然后根据静力平衡方程和材料力学原理来计算拱桥的受力情况。

拱桥的受力分析需要考虑到多个因素,其中最重要的是拱脚的受力情况。

拱脚是拱桥的支撑点,它承受着拱桥的整体重力和外力作用。

在进行拱脚的受力分析时,我们需要考虑到拱脚的水平受力和垂直受力。

水平受力是指拱脚受到的水平方向的外力作用,而垂直受力是指拱脚受到的垂直方向的外力作用。

通过平衡方程和材料力学原理,我们可以计算出拱脚的受力情况,从而确定拱桥的稳定性。

除了拱脚的受力情况,我们还需要考虑到拱肋的受力情况。

拱肋是拱桥的主要受力构件,它承受着拱桥的整体重力和外力作用。

在进行拱肋的受力分析时,我们需要考虑到拱肋的弯曲和剪切受力情况。

通过材料力学原理和结构力学原理,我们可以计算出拱肋的受力情况,从而确定拱桥的稳定性。

受力分析方法

受力分析方法

受力分析方法受力分析是工程学和物理学中非常重要的一个环节,它可以帮助我们理解物体受到的力的作用和影响,进而指导我们设计和制造更加安全可靠的结构和设备。

在实际工程和物理问题中,受力分析方法是必不可少的,下面我们将介绍几种常见的受力分析方法。

首先,我们来介绍静力学的受力分析方法。

静力学是研究物体静止状态下受力情况的学科,它主要包括平衡条件、力的合成分解、摩擦力和支持反力等内容。

在静力学中,我们可以利用平衡条件来分析物体受力的情况,通过将物体受到的所有外力和支持反力合成为一个合力,再进行力的分解和平衡条件的求解,从而得到物体的受力情况。

其次,动力学的受力分析方法也是非常重要的。

动力学是研究物体在运动状态下受力情况的学科,它主要包括牛顿定律、动量定理、功和能量等内容。

在动力学中,我们可以利用牛顿定律来分析物体在受到外力作用下的加速度和运动状态,通过力的合成和分解,以及动量和能量的变化来分析物体受力的情况,进而指导我们设计和制造运动设备和机械结构。

此外,有限元分析方法也是现代工程中常用的受力分析方法之一。

有限元分析是一种数值计算方法,它可以将复杂的结构分解为许多小的有限元,通过对每个有限元的受力和变形进行计算,最终得到整个结构的受力和变形情况。

有限元分析方法可以帮助我们分析复杂结构的受力情况,指导我们进行结构优化和强度验证。

最后,还有一种常见的受力分析方法是实验方法。

实验方法是通过实验手段来测量和分析物体受力情况的方法,它可以帮助我们验证理论分析的结果,发现一些理论分析所忽略的因素,并指导我们进行结构设计和改进。

在实际工程和物理问题中,实验方法往往是非常重要的,它可以帮助我们更加全面和准确地了解物体受力的情况。

综上所述,受力分析是工程学和物理学中非常重要的一个环节,它可以帮助我们理解物体受到的力的作用和影响,指导我们设计和制造更加安全可靠的结构和设备。

在受力分析中,静力学、动力学、有限元分析和实验方法是常见的分析方法,它们各自具有特点和适用范围,可以根据具体情况选择合适的方法进行分析。

滑轮中的受力分析

滑轮中的受力分析

简介滑轮的受力分析是工程中的一个重要概念,因为它有助于了解使用滑轮时的受力情况。

滑轮是一种简单的机器,由一个沿圆周有沟槽的轮子组成,可用于提升或移动重物。

通过了解滑轮系统中的作用力,工程师可以设计出更高效和有效的机器。

本文将讨论滑轮的受力分析原理,以及如何将其应用于实际工程问题。

受力分析的定义受力分析是确定作用于物体或系统的力的过程。

就滑轮而言,它涉及分析作用在系统中每个部件上的力,如绳索、轮子和框架。

通过了解这些力,工程师可以确定移动一个物体需要多大的力,或者每个部件上施加了多少力。

然后,这些知识可以用来设计更高效和有效的机器。

力的类型作用于滑轮系统的力有两种类型:静态和动态。

静态力是那些无论运动与否都保持不变的力,如重力或部件之间的摩擦。

动态力是那些随着运动而变化的力,如绳子的张力或旋转产生的离心力。

在对滑轮系统进行受力分析时,必须考虑到这两种类型的力。

静态力分析静态力分析包括确定作用在滑轮系统每个部件上的静态力。

这包括重力、部件之间的摩擦(如轮子和框架之间),以及任何其他外部负载(如砝码)。

通过了解这些静力,工程师可以确定每个部件需要举起多少重量才能移动物体,或者需要从外部施加多少力才能发生移动。

动态力分析动态力分析包括确定作用于滑轮系统每个部件的动态力。

这包括由于运动引起的绳索张力(如提升物体时),旋转产生的离心力(如转动车轮时),以及任何其他动态负载(如风阻)。

通过了解这些动态力,工程师可以确定需要消耗多少能量才能发生运动,以及有多少能量由于部件之间的摩擦或其他来源而被耗散。

力分析的应用力分析在工程上有许多应用,特别是在设计使用滑轮提升或移动物体的机器时。

例如,通过了解作用在起重机系统(通常使用多个滑轮)每个部件上的静态和动态力,工程师可以设计出更有效的系统,与没有这种知识的情况相比,能量消耗更少,承载能力更大。

同样,通过了解作用在电梯系统(通常也使用多个滑轮)每个部件上的静态和动态力,工程师可以设计出更有效的系统,比没有这些知识的情况下减少能源消耗。

作用在动滑轮轮轴上的受力分析

作用在动滑轮轮轴上的受力分析

作用在动滑轮轮轴上的受力分析动滑轮是一种简单机械,由轮轴和围绕其运转的滑轮组成。

它可以改变施力的方向和大小,减轻或增加施力的效果。

在动滑轮上施加的受力决定了它的运动状态和工作效果。

下面我将对动滑轮轮轴上的受力进行分析。

首先,我们需要明确动滑轮的工作原理,动滑轮为了减小施力的方向和力度,将施力作用方式改变为与物体的移动方向平行的方向,从而最大限度地减轻了施力的强度。

从力的角度看,轮轴上的受力主要有两种:拉力和压力。

1.拉力:当一个绳子或链条绕过滑轮后,力由垂直下方拉向上方。

这种拉力在动滑轮的轮轴上产生一个向上的拉力。

2.压力:当物体在动滑轮上时,在运动中由于惯性或其他原因,物体会向外侧用力,这样就在动滑轮的轮轴上产生一个向内的压力。

在正常工作状态下,这两种受力并存,它们可以通过如下公式进行计算:拉力=施加在滑轮上物体的重力/力矩半径压力=施加在滑轮上物体的质量*加速度/力矩半径其中,力矩半径指的是拉力或压力作用点距离轮轴的平行距离。

根据这些公式,我们可以看出,拉力与物体的重力成正比,而压力与物体的质量和加速度成正比。

这意味着当物体重量增加或加速度增加时,受力也会相应增加。

然而,动滑轮的设计目的是减少劳动强度,所以在实际应用中通常通过增加滑轮的数量来实现。

在多滑轮组成的系统中,每个滑轮都可以减小施力的效果,使施力的强度降低。

除了轮轴上的受力之外,还需要考虑滑轮之间的受力传递。

根据牛顿第三定律,滑轮组成的系统中,滑轮间的受力是相等和相反的。

这保证了受力在系统内的平衡,使得施力可以顺利传递到所需的物体上。

总结起来,动滑轮轮轴上的受力主要包括拉力和压力。

拉力是施加在滑轮上物体的重力所产生的,而压力是物体在运动过程中由于惯性产生的。

这些受力可以通过合适的公式进行计算。

此外,在滑轮系统中,滑轮间的受力是相等和相反的,确保受力在系统内的平衡。

通过恰当设计和应用动滑轮系统,可以减小施力的强度,提高工作效率。

简单超静定系统的受力分析

简单超静定系统的受力分析
在静定系统中,力矩平衡条件是作用在物体上的所有外力矩和为零。
力的平衡与力矩平衡的关系
在分析受力平衡时,需要同时考虑力和力矩的平衡,以确保系统的 稳定。
弹性力学的基本假设
各向同性假设
均匀性假设
假设物质在整个空间中具有相同 的性质。
假设物质在不同方向上具有相同 的性质。
小变形假设
假设物体在受力后产生的变形是 微小的,可以忽略不计。
简单超静定系统的受力分析
目录
• 引言 • 简单超静定系统的基本概念 • 简单超静定系统的受力分析方法 • 简单超静定系统的应用实例 • 简单超静定系统的优化设计 • 结论
01
引言
定义与特点
定义
简单超静定系统是指在结构力学 中,具有多余约束的静定系统。
特点
具有多余约束,使得系统在受到 外力作用时,无法通过内部约束 力来平衡,需要引入非平衡力来 平衡外力。
详细描述
首先,要进行合理的结构布局,确保系统各 部分能够有效地协同工作。其次,要优化关 键部件的设计,如加强筋、连接件等,以提 高系统的承载能力和稳定性。此外,还需要 考虑结构的可维护性和可扩展性,以便在未 来进行必要的维修和升级。
系统稳定性优化
总结词
系统稳定性是简单超静定系统的重要性能指 标之一,通过优化设计可以提高系统的稳定 性。
详细描述
首先,要分析系统在不同工况下的响应和行 为,找出潜在的不稳定因素。然后,通过改 进结构设计和材料选择来提高系统的刚度和 阻尼特性。此外,还可以采用现代控制技术 ,如PID控制器和模糊逻辑控制等,以实现
系统的稳定运行和精确控制。
06
结论
简单超静定系统的发展前景
广泛应用
简单超静定系统在工程领域具有广泛 的应用,如桥梁、建筑和机械等,随 着技术的不断进步,其应用前景将更 加广阔。

摇摆过程中受重力影响受力分析

摇摆过程中受重力影响受力分析

摇摆过程中受重力影响受力分析在物理学中,摆动是指物体在固定支点附近来回摇晃的运动。

而受重力影响的摆动过程中,物体会受到重力和支持力的作用力,同时还会存在阻力、回复力等力的影响。

首先我们来看一个简单的摆动模型,即单摆。

单摆由一个质点和一根质量忽略不计的细线组成,细线一端固定,另一端挂载质点。

在摆动的过程中,重力和支持力对质点产生作用力。

重力是指物体受到的地球引力,其大小与物体的质量成正比。

在单摆中,重力始终垂直向下,作用在质点的质心上。

根据牛顿第二定律,物体受到的合外力等于物体的质量乘以加速度。

因此,质点受到的重力可以用公式表示为F重力=m*g,其中m是质点的质量,g是重力加速度。

支持力是指支持点对物体的作用力,它与质点重力平衡,保持物体在摆动过程中的方向。

支持力始终垂直于摆线,作用在质点的质心上。

由于质点处于压力平衡状态,所以支持力的大小等于质点所受重力的大小,方向朝向支点。

除了重力和支持力外,摆动过程中还存在一些其他的力,比如阻力和回复力。

阻力是由于空气或其他介质对物体摆动过程中前进方向施加的阻碍作用力。

阻力的大小与物体的前进速度成正比,方向与速度相反。

在单摆中,由于摆动速度较小,阻力可以忽略不计。

回复力是指摆动过程中恢复物体原本位置的力。

在单摆中,回复力可以通过胡克定律来描述。

胡克定律指出弹性力与物体偏离平衡位置的距离成正比,方向与偏离方向相反。

因此,回复力的大小可以表示为F回复=-k*x,其中k是摆线的弹性系数,x是质点偏离平衡位置的距离。

负号表示回复力的方向与偏离方向相反。

综上所述,在单摆的摆动过程中,受力分析可以总结为:1.重力:作用在质点质心上的力,大小为F重力=m*g,方向朝向地心。

2.支持力:作用在质点质心上的力,大小与重力相等,方向朝向支点。

3.阻力:由于空气或其他介质对物体施加的阻碍力,通常情况下可以忽略不计。

4.回复力:由摆线的弹性产生,大小与质点偏离平衡位置的距离成正比,方向与偏离方向相反。

受力分析的方法

受力分析的方法

受力分析的方法受力分析是工程学和物理学中非常重要的一部分,它可以帮助我们理解物体在外力作用下的运动和变形规律,为工程设计和科学研究提供重要依据。

在实际工程和科学研究中,我们需要运用各种方法对受力进行分析,以求得准确的结果。

本文将介绍一些常用的受力分析方法,希望能够对大家有所帮助。

首先,我们来介绍一下静力学方法。

静力学是研究物体在静止状态下受力平衡的学科,它主要运用受力平衡方程和力的合成分解原理来分析受力情况。

在实际工程中,我们经常会用到受力平衡方程,通过平衡方程可以求解出物体受力的大小和方向,进而分析物体的受力情况。

除此之外,力的合成分解原理也是静力学方法中常用的分析手段,通过将复杂的力分解成简单的力,再将简单的力合成为复杂的力,可以更加清晰地分析物体的受力情况。

其次,动力学方法也是受力分析中常用的方法之一。

动力学是研究物体在运动状态下受力和运动规律的学科,它主要运用牛顿运动定律和动量定理来分析受力情况。

在实际工程中,我们经常会用到牛顿第二定律,根据物体的加速度和质量来求解物体所受的合外力,进而分析物体的受力情况。

此外,动量定理也是动力学方法中常用的分析手段,通过分析物体的动量变化来推断物体所受的合外力,进而分析物体的受力情况。

除了静力学和动力学方法,还有一些其他的受力分析方法,比如有限元分析、杆件模型分析、试验测量分析等。

这些方法在不同的领域和不同的情况下都有其独特的应用价值,可以帮助工程师和科学家更加全面地了解物体的受力情况。

总的来说,受力分析是工程学和物理学中非常重要的一部分,它可以帮助我们理解物体在外力作用下的运动和变形规律。

在实际工程和科学研究中,我们需要灵活运用各种受力分析方法,以求得准确的结果。

希望本文介绍的受力分析方法对大家有所帮助,谢谢阅读!。

受力分析步骤

受力分析步骤

受力分析步骤在受力分析之前,咱同学首先要明白力的分类:第一是按照作用效果来区分的效果力(比如动力、阻力、合力、分力、向心力);第二种是按照力的性质进行区分的性质力(目前我们学习的重力、弹力、摩擦力均属于性质力,其中需要注意的是拉力、压力、支持力均属于弹力)。

而我们在对物体进行受力分析的时候分析的是性质力,不能出现效果力。

1、确定研究对象(该研究对象要作为受力物体,即我们要分析的力是该物体受到的力,而不是该物体对外界的力)2、受力分析的顺序:一重、二弹、三摩擦、四已知力(顺序不可以随意更改)(1)重力:这个很简单,只需要记住其方向为竖直向下或者是垂直于水平面向下,该力只要在地球上的物体都是存在的(区别于垂直于接触面向下)(2)弹力:(产生条件①接触并挤压②发生弹性形变)我们就是要根据弹力产生的条件去确定弹力的个数①确定我们要研究的对象与外界有多少个接触面(只要有接触就可能产生弹力)②根据假设法或根据平衡条件确定弹力有无③确定弹力的方向(接触面中有平面的一定垂直于该平面,没有平面的过交点作公切线,然后过该点作公切线的垂线)(3)摩擦力:(产生条件①接触面间产生压力②接触面粗糙③发生相对运动或相对运动趋势)我们同样是根据摩擦力的产生条件来确定摩擦力的个数的①找有弹力的接触面(有弹力就有可能有摩擦力,没有弹力一定没有摩擦力)②看接触面是否粗糙③找想对运动或相对运动趋势或利用假设法判断④确定摩擦力的方向(沿着接触面与相对运动或相对运动趋势方向相反)⑤确定摩擦力的大小(要确定摩擦力的大小和方向一定要先确定摩擦力的种类!)受力分析步骤在受力分析之前,咱同学首先要明白力的分类:第一是按照作用效果来区分的效果力(比如动力、阻力、合力、分力、向心力);第二种是按照力的性质进行区分的性质力(目前我们学习的重力、弹力、摩擦力均属于性质力,其中需要注意的是拉力、压力、支持力均属于弹力)。

而我们在对物体进行受力分析的时候分析的是性质力,不能出现效果力。

正确受力分析的方法---很有用哦

正确受力分析的方法---很有用哦

受力分析正确的受力分析有以下几步:第一步:隔离物体。

隔离物体就是把题目中你分析其受力的那个物体单独画出来,不要管它周围与它相关联的其它物体,这一点很重要。

第二步:在已隔离的物体上画上重力和其它已知力。

因高一物理初学时分析的都是地面上的物体,重力是已知力,要把它的作用点画到已隔离物体的中心上。

另外,物体往往是在重力及其它主动力的作用下才产生了与其它物体间的挤压、拉伸以及相对运动等,进而才才产生了弹力和摩擦力,所以必须先分析它们。

第三步:查找接触点和接触面。

就是查找被分析物体与其它物体的接触点和接触面。

弹力和摩擦力是接触力,其他物体对被分析物体的弹力和摩擦力只能通过接触点和接触面来作用,这就是说寻找物体所受弹力(拉力、压力、支持力)和摩擦力只能在被分析物体跟其他物体相接触的点和面上找,所以要查找接触点和接触面,而且要找全。

每个接触点或面上最多有两个力(一个弹力、一个摩擦力)。

第四步:分析弹力(拉力、压力、支持力),在被分析物体与其他物体的接触点和接触面上,如果有弹性形变(挤压或拉伸),则该点或面上有弹力,反之则没有。

在确定弹力存在后,弹力的方向就比较容易确定了,它总是跟接触面垂直,指向受力物体,弹力的方向,有三种情况:一是两平面重合接触,弹力的方向跟平面垂直,指向受力物体;而是硬点面接触,就是两个坚硬的物体相接触时,其中一个物体的一个突出端(点)顶在另一个物体的表面上(如梯子一端支地,一端靠墙),这时弹力的方向过接触点跟接触面垂直(如梯子靠墙端受的弹力跟墙垂直,靠地端的受的弹力跟地面垂直)。

如果接触面是曲面,弹力的方向和曲面垂直,沿过接触点的曲面法线的方向。

三是软点接触,就是一个柔软的物体通过一个点连接到另一个物体表面上(如用绳或弹簧拉一物体),这时弹性形变主要发生在柔软物体上,所以这时弹力的方向总是沿着绳和弹簧的轴线,跟弹性形变的方向相反。

第五步:分析摩擦力、摩擦力分静摩擦力和滑动摩擦力,它们的产生条件是两物体接触处不光滑,除挤压外还要有相对滑动或相对滑动趋势,因此分析接触面上有无摩擦力,首先要看接触面是否光滑(这是题目中的已知条件),其次看有弹力没有(不光滑的有弹力的接触面上才可能有摩擦力)。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

力学分析
一、自主学习
1、如果物体处于静止或者匀速直线运动状态时(运动平衡态),物体不受力所受合外力F 合= N (力学平衡态)。

2、物体不受力所有合外力F 合= N 时,物体处于静止或匀速直线运动状态。

平衡态 平衡态(相互对应)
3、初中阶段,在对物体进行受力分析时,通常的问题结构是,物体在受竖直和水平方向力的作用下保持平衡。

4、物体在受到两个力的作用下,保持静止或者匀速直线运动,物体受到的两个力必然满足:大小 、 、 。

5、受力分析建立平衡方程
物体A 叠放在物理B 上,物体A 受到向右的水平力F=15N 的作用,物体AB 保持静止。

分析图中物体A 、B 受力情况(两物体均静止)。

分析过程:物体处于 态,则受力 。

对AB 整体来看(整体法):
竖直方向受 力 、 力
即应满足:
=支F (物体重力和地面对物体的 相平衡)
水平方向受 力、 力
即应满足:
=F (物体受到的拉力和地面对物体的 力相平衡)
隔离法:
对物体A 进行分析:
水平方向:=F
竖直方向:=A F 支
对物体B 进行分析:
水平方向:受到 力 、 力
B A B -=f f -地= N
竖直方向:=B F 支
二、合作探究
1、将一袋大米放在匀速向右运动的输送带上,开始米袋与输送带间有一段距离的相对滑动,然后米袋随输送带一起匀速运动。

当输送带突然停止时,米袋会继续向前滑动一段距离后停下。


A.受到方向向右的摩擦力
B.受到方向向左的摩擦力
C.不受力
a 、米袋刚放上输送带的瞬间,米袋在水平方向上受力情况为___ 。

b 、当米袋随输送带一起匀速运动时,米袋在水平方向上受力情况为 。

c 、当将输送带突然停止时,米袋在水平方向上受力情况为 。

ACB
2、如图AB 向右匀速运动且AB 之间相互静止,kg m kg m B A 5,3==,拉力F=15N 作用在B 上,分析A ,B 的受力情况(即受到哪些力作用、以及力的大小和方向)。

水平方向:A 不受力 竖直方向:G A =30N (竖直向下),B 对A 的支持力F 1=30N 竖直向上
水平方向:B 受地面对它的摩擦力f=15N(方向水平向左),拉力F=15N(水平向右) 竖直方向:GB=50N (竖直向下),A 对B 的压力F 2=30N(竖直向下),地面对B 的支持力F 3=80N(竖直向上)
3、在上题的物体的A 上加一个物体C (kg m C 3=),此时在拉力F=20N 的作用下向右匀速运动,A 、B 、C 之间保持相互静止,分析A 、B 、C 的受力情况(即受到哪些力作用、以及力的大小和方向)。

A 与C 的水平受力情况完全同上,竖直方向受力,A 受到的
B 对它竖直向上的支持力增大了30N ,同时还受到
C 对A 竖直向下的一个压力30N
B 水平受力拉力F=20N.竖直方向,受到A 施加的压力增大30N ,为60N 竖直向下,地面对B 的支持力增大30N ,为110N ,方向均不变。

4、如图所示,用两相同的夹板夹住三个重为G的物体A、B、C,三个物体均保持静止,请分析各个物体的受力情况.
整体分析:
3G=2f(竖直方向)
隔离分析:
对A:
竖直方向:G+f B-A=f f B-A=0.5G(竖直向下)
根据牛顿第三定律可知:f A-B=0.5G(竖直向上)
水平方向:受到夹板以及B对A的压力,二力大小相等,方向相反
同理:对C
竖直方向:G+f B-C=f f B-C=0.5G(竖直向下)
水平方向:受到夹板以及B对C的压力,二力大小相等,方向相反
对B:
竖直方向:f B-A+f B-C=G
水平方向:受到A对B以及C对B的压力,二力大小相等,方向相反
三、思维建模
1、受力分析过程:


解方程
确定研究对象→

分析运动状态
建立平衡方程
受力分析
a. 明确研究对象
进行受力分析前,要先弄清受力的对象。

我们常说的“隔离法”、“整体法”,指的是受力的对象是单个物体,还是由多个物体组成的整体。

有时选取所求力的受力物体为研究对象,很难分析出这个力,这时可以转移对象,选取这个力的施力物体为研究对象,求出它的反作用力,再根据牛顿第三定律(作用力与反作用力),求出所求力。

b.有序地分析受力
一般分三步走:先分析重力;然后找出跟研究对象接触的物体,分析接触力,如弹力、摩擦力等;最后分析电场力、磁场力等。

c.确定物体是否受到力的作用,有三个常用的方法:
(1)假设法;
(2)根据运动状态判断受力情况;
(3)用牛顿第三定律(作用力与反作用力)。

2、建立平衡方程:
当研究对象处于静止或者匀速直线运动时: 即物体处于平衡态时,=∑F N
分别对物体在竖直方向和水平方向进行受力分析,则有: =∑水平F N 、=∑竖直F N (即物体在水平和竖直方向上所有合力都为0 N ,处于平衡态)。

相关文档
最新文档
